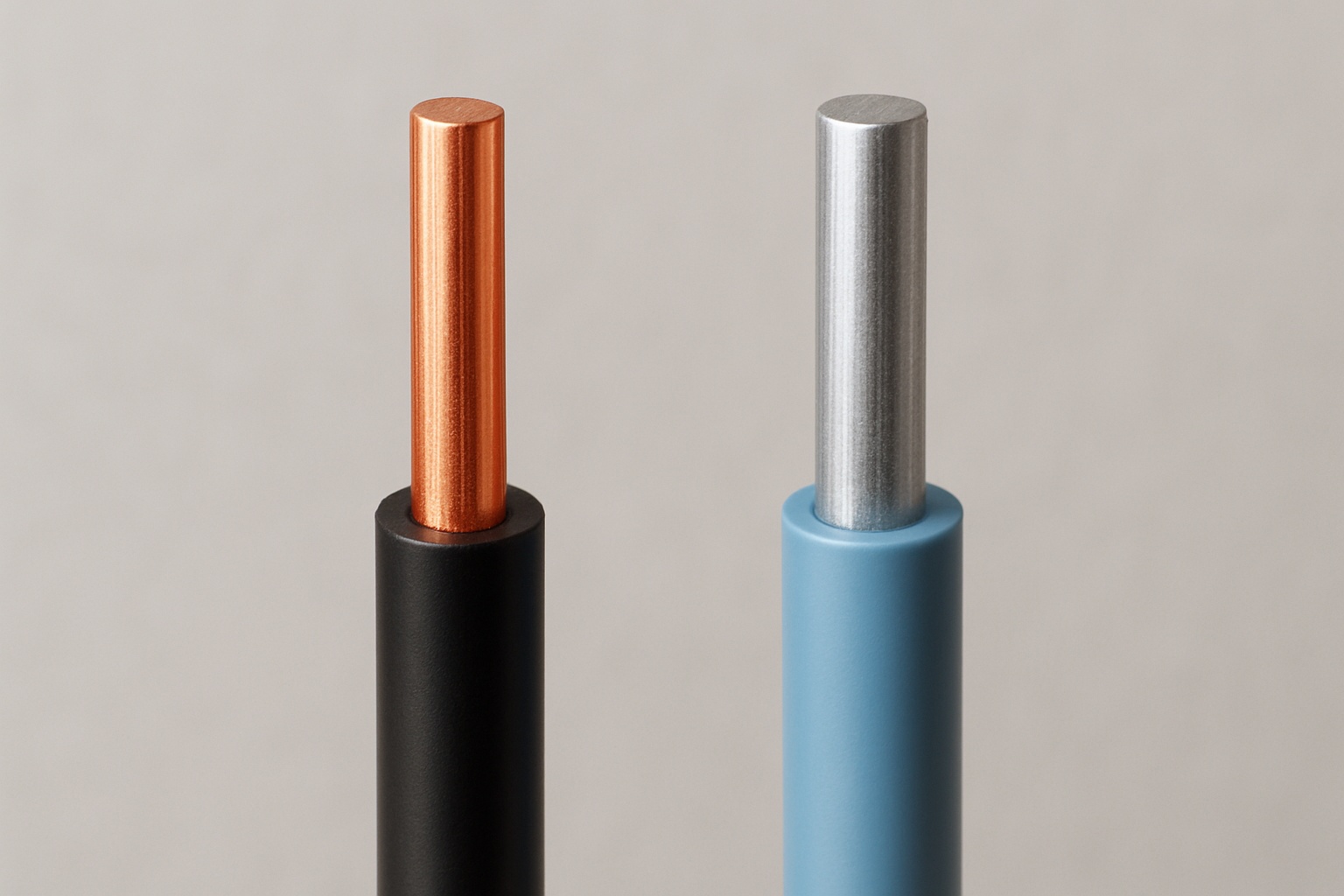

Медные кабели

Плюсы:

• Высокая электропроводность: Медь лучше проводит ток, чем алюминий того же сечения.
• Гибкость и прочность: Медные жилы более пластичны, что упрощает монтаж, и устойчивы к многократным изгибам. Они меньше подвержены "усталости" металла.
• Надежность соединений: Медь не окисляется так активно на воздухе, как алюминий, что обеспечивает более стабильные и долговечные контакты.
• Долговечность: Срок службы медной проводки значительно дольше.

Минусы:

• Высокая стоимость: Медные кабели значительно дороже алюминиевых.
• Больший вес: Важно при больших объемах прокладки.

Алюминиевые кабели

Плюсы:

• Низкая стоимость: Главное преимущество.
• Легкий вес: Удобен при транспортировке и монтаже больших объемов.

Минусы:

• Низкая электропроводность: Требует большего сечения для передачи той же мощности.
• Хрупкость: Алюминий менее гибок, склонен к "усталости" и может ломаться при частых изгибах.
• Окисление: Алюминий быстро окисляется на воздухе, образуя пленку, которая ухудшает контакт и может привести к перегреву и пожару. Это требует специальных мер при монтаже (использование специальных клемм).
• Текучесть: Под давлением алюминий "течет", что ослабляет контактные соединения и требует их периодической подтяжки.
• Запрет на использование: Согласно ПУЭ (Правила устройства электроустановок), п. 7.1.34, для стационарной электропроводки в жилых зданиях следует применять кабели и провода с медными жилами. Алюминиевые провода допускаются только для линий питания к отдельным электроприемникам, но для внутриквартирной разводки использовать их крайне не рекомендуется.

Вывод: Для современной домашней проводки однозначно рекомендуется использовать медные кабели. Несмотря на более высокую цену, они обеспечивают значительно большую надежность, безопасность и долговечность.

Самые популярные марки кабелей для домашней проводки

На российском рынке представлены несколько основных типов кабелей, которые активно используются в быту. Разберем их подробнее.

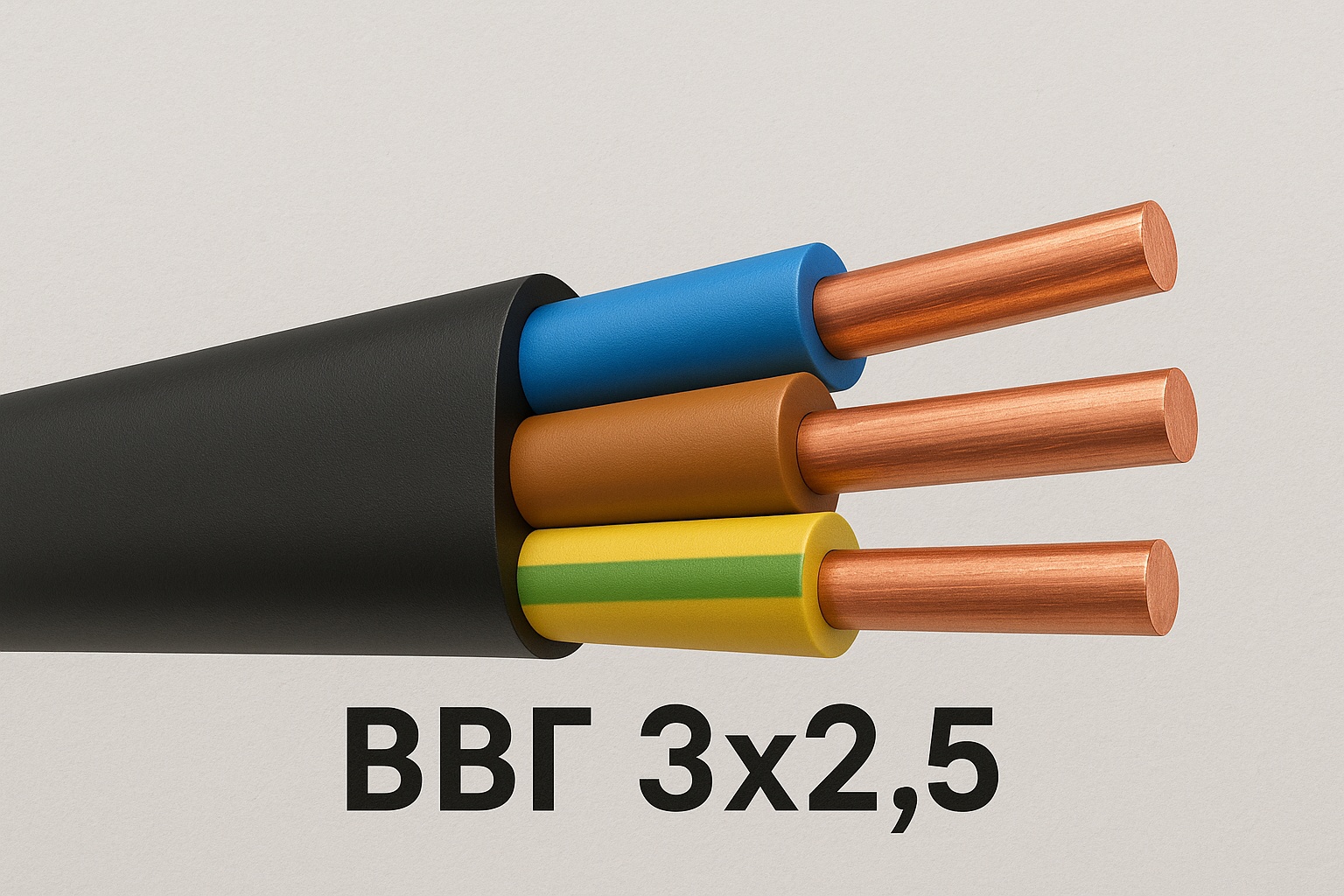

ВВГ (ВВГнг, ВВГнг-LS)

Это, пожалуй, самый распространенный кабель для внутренней электропроводки в России, и его популярность объясняется несколькими факторами:

• В – изоляция жил из ПВХ (поливинилхлорид).
• В – оболочка из ПВХ.
• Г – голый, т.е. без защитного покрова (брони).
• нг – не распространяет горение (пониженная горючесть).
• нг-LS – не распространяет горение, с пониженным дымо- и газовыделением при тлении и горении (Low Smoke). Это наиболее безопасный вариант для жилых помещений.

Причины популярности:

• Универсальность: Подходит для большинства видов стационарной проводки в жилых, административных и промышленных зданиях.
• Соответствие стандартам: Выпускается по ГОСТу, что гарантирует его основные характеристики.
• Пожаробезопасность: Модификации "нг" и "нг-LS" значительно повышают пожарную безопасность, что критично для жилых помещений. В случае пожара, они не способствуют распространению огня и выделяют минимум дыма, давая время для эвакуации.
• Ценовая доступность: По сравнению с европейскими аналогами (NYM) и кабелями с более сложной конструкцией, ВВГ предлагает хорошее соотношение цены и качества.
• Наличие на рынке: Производится множеством российских заводов, что обеспечивает его широкую доступность в любом строительном магазине.

Применение: Для прокладки в сухих и влажных помещениях, на открытом воздухе (но желательна защита от прямых солнечных лучей), в каналах, трубах, лотках. Идеален для розеточных групп, освещения, питания стационарного оборудования.

Плюсы: Широкая распространенность, доступность, хорошая огнестойкость (для нг/нг-LS), надежность.

Минусы: Жестковат, что может затруднять монтаж в тесных местах. Плохо переносит прямые УФ-лучи без защиты.

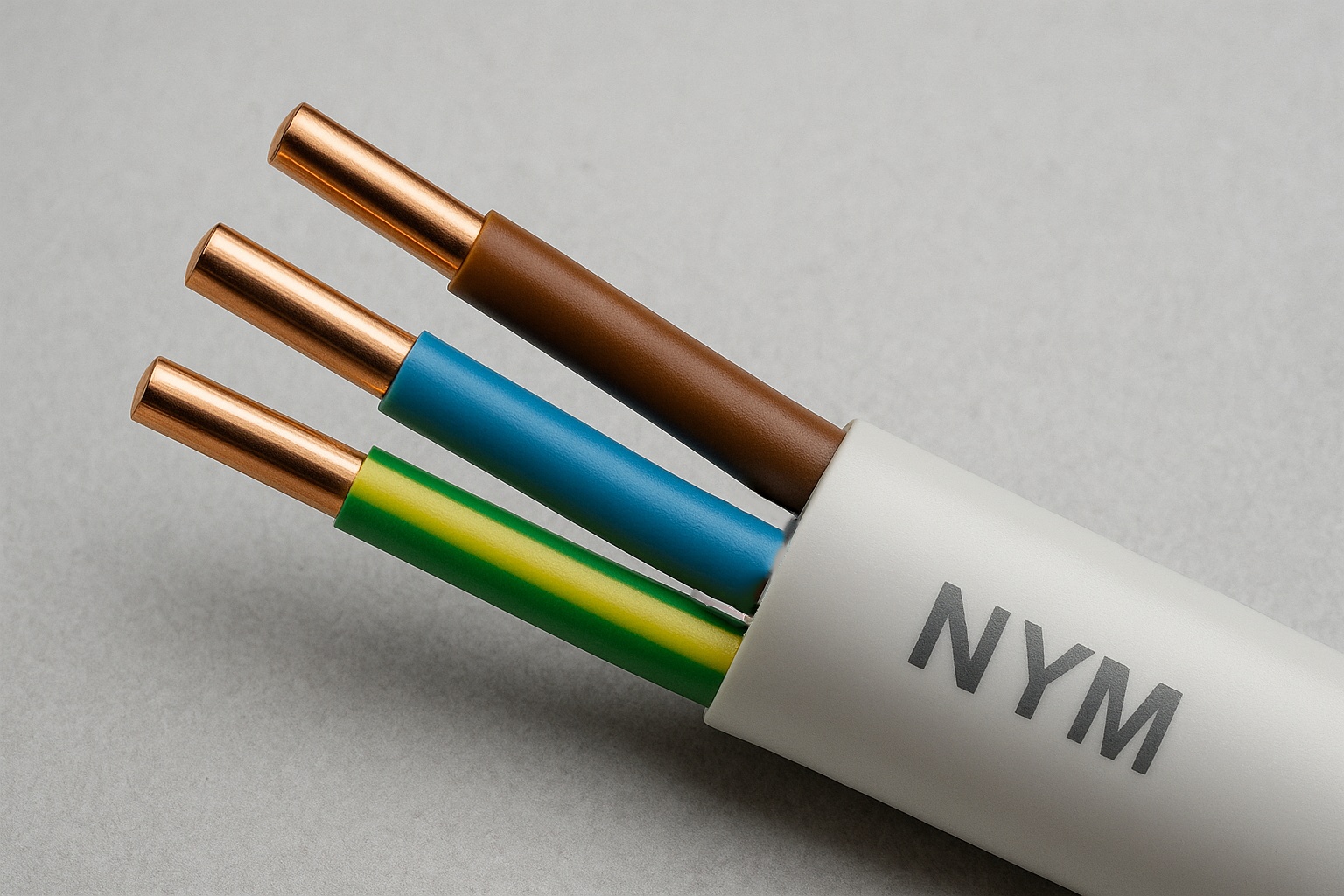

NYM (НУМ)

Европейский аналог кабеля ВВГ, разработанный по немецким стандартам (VDE). Отличается высоким качеством и удобством монтажа.

• Изоляция жил из ПВХ.
• Внутреннее заполнение из невулканизированной резины, что придает кабелю округлую форму и облегчает разделку.
• Наружная оболочка из ПВХ, не распространяющая горение.

Применение: В основном для стационарной прокладки в сухих и влажных помещениях, в бетоне, кирпиче, штукатурке. Не рекомендуется для прокладки под открытым небом без защиты от УФ.

Плюсы: Высокое качество изоляции, удобство монтажа благодаря округлой форме и легкости разделки, хорошая огнестойкость.

Минусы: Выше стоимость по сравнению с ВВГ, больший диаметр при одинаковом сечении, что может быть критично для штрабления.

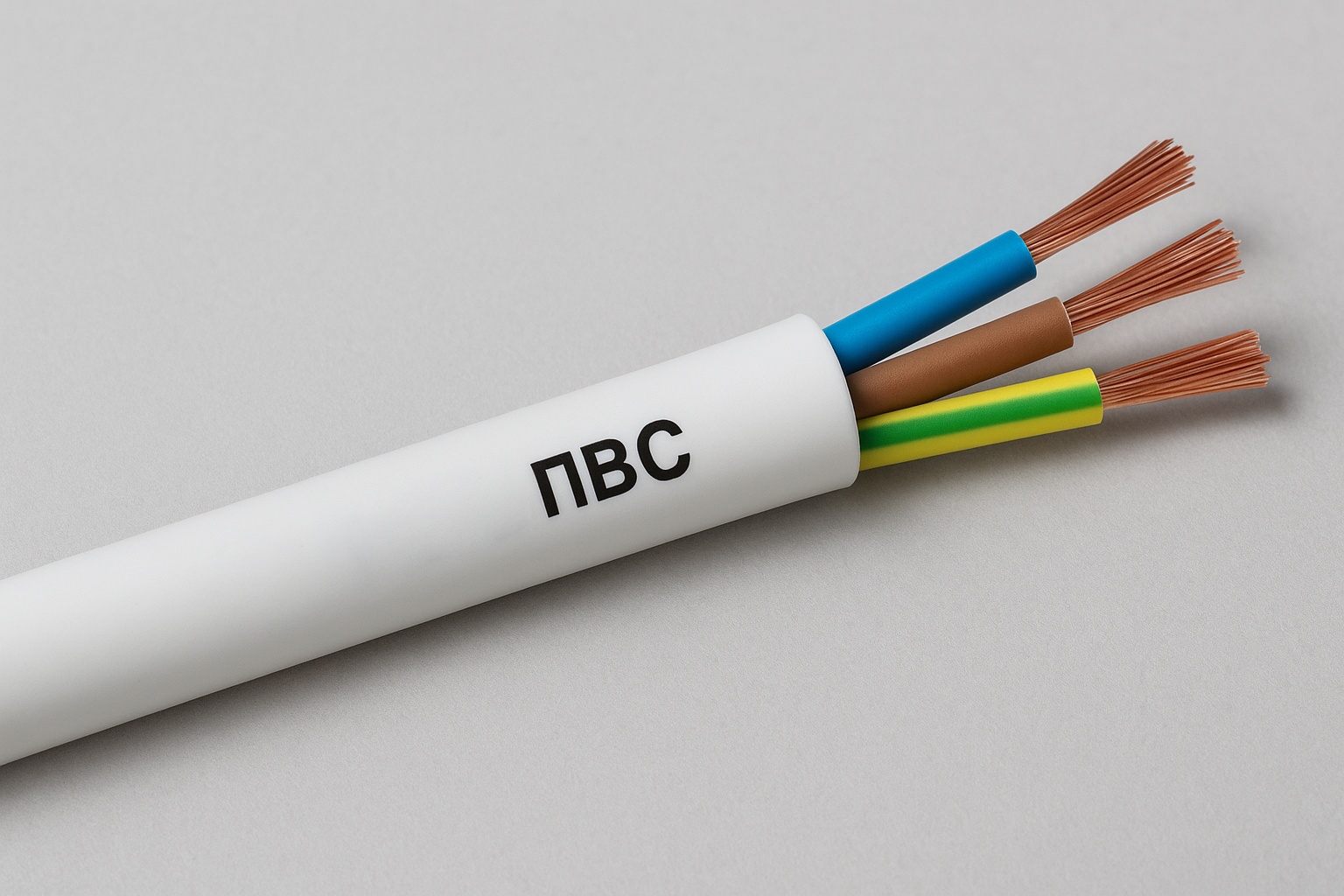

ПВС (Провод виниловый соединительный)

Многожильный провод с гибкими медными жилами в ПВХ изоляции и ПВХ оболочке.

• П – провод.
• В – изоляция из ПВХ.
• С – соединительный.

Применение: Исключительно для подключения бытовых приборов, удлинителей, а также для изготовления шнуров. Не предназначен для стационарной внутренней проводки!

Плюсы: Высокая гибкость, устойчивость к многократным изгибам.

Минусы: Не подходит для скрытой проводки, изоляция не рассчитана на длительные нагрузки при стационарной прокладке, имеет более низкий срок службы в сравнении с кабелями ВВГ/NYM.

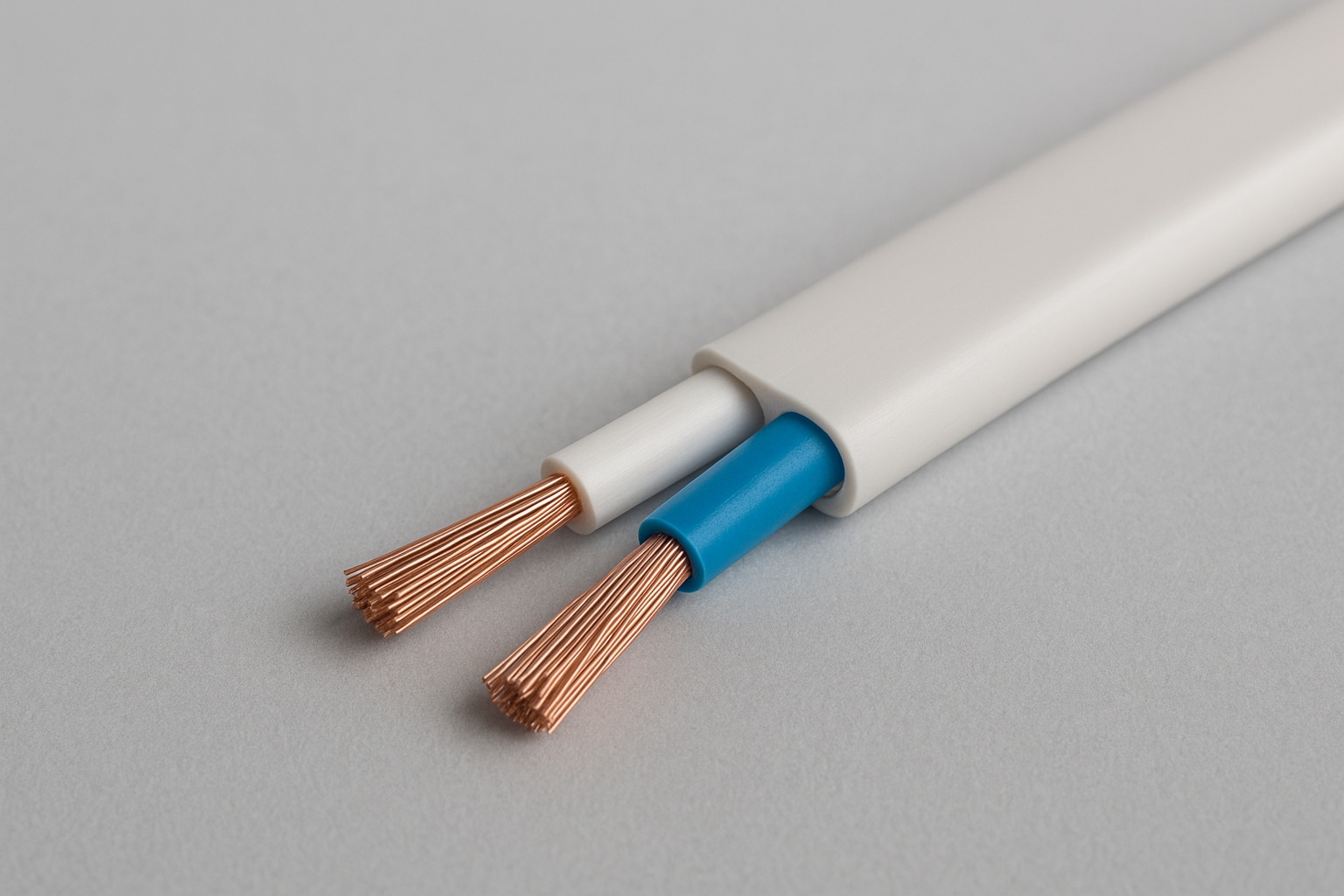

ШВВП (Шнур виниловый в виниловой оболочке, плоский)

Аналог ПВС, но плоский.

• Ш – шнур.
• В – виниловая изоляция.
• В – виниловая оболочка.
• П – плоский.

Применение: Аналогично ПВС – для подключения бытовых приборов малой мощности, светильников. Также не для стационарной проводки!

Плюсы: Гибкость, компактность.

Минусы: Аналогичны ПВС.

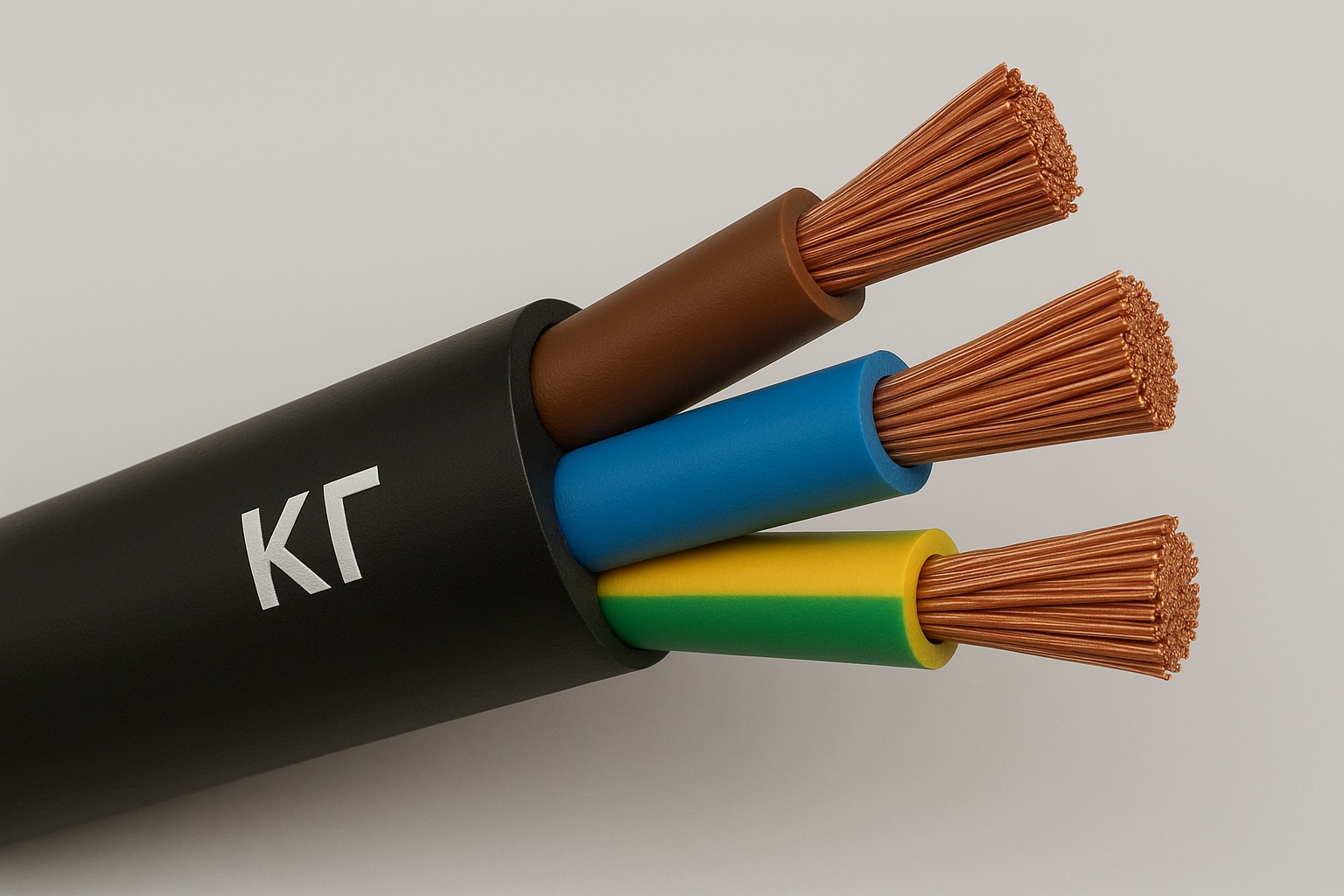

КГ (Кабель гибкий)

Кабель с резиновой изоляцией жил и резиновой оболочкой.

• К – кабель.
• Г – гибкий.

Применение: Для подключения подвижных механизмов, сварочных аппаратов, станков, а также для прокладки временных линий, где требуется высокая гибкость и устойчивость к механическим воздействиям. Может использоваться на улице при разных температурах.

Плюсы: Высочайшая гибкость, устойчивость к перепадам температур, механическим воздействиям.

Минусы: Высокая цена, резиновая изоляция менее устойчива к УФ-излучению и агрессивным химическим средам, чем ПВХ. Не предназначен для скрытой стационарной проводки.

Расшифровка маркировки кабеля

Понимание маркировки кабеля – залог правильного выбора. Помимо буквенных обозначений, на кабеле всегда указываются цифры.

Пример: ВВГнг-LS 3х2,5

• ВВГнг-LS – тип кабеля (рассмотрено выше).
• 3 – количество токопроводящих жил. В данном случае их три (фаза, ноль, заземление).
• 2,5 – номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

Для домашней проводки чаще всего используются кабели с 2 (фаза+ноль) или 3 жилами (фаза+ноль+заземление). Согласно современным стандартам (ПУЭ), наличие заземляющего проводника обязательно для большинства цепей в жилых помещениях.

Как выбрать сечение кабеля?

Выбор сечения кабеля – важнейший этап, от которого зависит безопасность и долговечность электропроводки. Неправильно выбранное, заниженное сечение приведет к перегреву, разрушению изоляции и, как следствие, к короткому замыканию и пожару. При этом избыточное сечение – это неоправданные расходы.

Сечение кабеля выбирается исходя из двух основных параметров:

1. Мощность подключаемой нагрузки (Вт или кВт).
2. Сила тока (А).

Для однофазной сети 220В связь между мощностью (P), током (I) и напряжением (U) описывается формулой: P = U * I. Соответственно, I = P / U.

Например, если у вас чайник мощностью 2200 Вт, то ток, потребляемый им, будет: I = 2200 Вт / 220 В = 10 А.

Таблица выбора сечения медного кабеля в зависимости от мощности и тока (220В)

*Данные приведены для примера и основаны на ПУЭ, Таблица 1.3.4 и Таблица 1.3.5. Всегда следует учитывать поправочные коэффициенты (температура, количество кабелей в пучке) и брать запас. Для трехфазной сети расчеты будут отличаться.

Рекомендуемые сечения для различных групп потребителей

• Освещение: Как правило, достаточно медного кабеля сечением 1,5 мм². Для освещения с небольшой мощностью (например, светодиодные лампы) этого сечения вполне достаточно. Чаще всего используется кабель ВВГнг-LS 2х1,5 (для светильников без заземления) или 3х1,5 (при наличии заземления). Кабель 1,5 мм² способен выдержать до 3,3 кВт при скрытой прокладке, что с большим запасом покрывает потребности большинства групп освещения в квартире или доме.
• Розетки общего назначения: Для большинства розеточных групп оптимально использовать медный кабель 2,5 мм². Это сечение является золотой серединой для бытовых розеток, поскольку позволяет подключать большинство стандартных бытовых приборов, таких как телевизор, компьютер, фен, пылесос, микроволновая печь. Кабель 2,5 мм² способен выдержать до 4,6 кВт при скрытой прокладке, что соответствует току до 21 А. Стандартные розетки и автоматы для розеточных групп (16 А) прекрасно работают с этим сечением, обеспечивая необходимый запас по мощности и безопасности. Чаще всего для розеток используют кабель ВВГнг-LS 3х2,5 (фаза, ноль, заземление).
• Мощные потребители (электроплита, водонагреватель, духовой шкаф, кондиционер): Для этих устройств необходимы отдельные линии с кабелями большего сечения – 4 мм² или 6 мм², в зависимости от их мощности. Например, для электроплиты часто требуется 6 мм².
• Ввод в квартиру/дом: Сечение вводного кабеля определяется по общей потребляемой мощности. Часто это 6 мм² или 10 мм², а иногда и больше, в зависимости от выделенной мощности и количества фаз.

Особенности прокладки кабеля в различных материалах

Способ прокладки кабеля зависит от материала стен и перекрытий, а также от эстетических предпочтений.

Скрытая проводка (внутри стен)

Наиболее эстетичный вариант, но и самый трудоемкий.

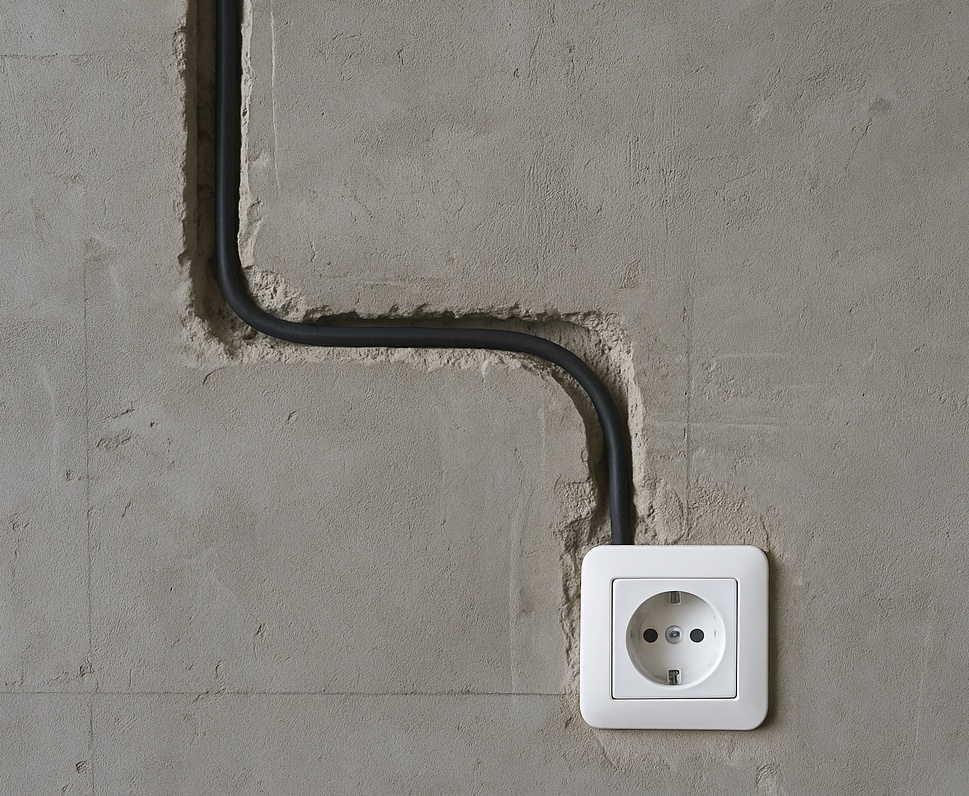

• Кирпич, бетон, газобетон: Кабель укладывается в заранее проделанные штробы (канавки) в стенах. После укладки кабеля штробы замазываются штукатуркой. Кабели должны быть ВВГнг-LS или NYM.
• Деревянные дома: Прокладка кабеля в деревянных строениях требует особого внимания к пожарной безопасности. Кабель должен быть уложен в металлические трубы, металлорукава или специальные огнестойкие кабельные каналы, чтобы исключить прямой контакт с деревом. Используются кабели с индексом "нг" или "нг-LS". ПУЭ, п. 7.1.38, строго регламентирует прокладку в сгораемых конструкциях.
• Гипсокартонные конструкции: Кабель прокладывается внутри каркаса стен, за листами гипсокартона. Рекомендуется использовать гофрированные трубы или специальные короба для защиты кабеля и возможности его замены. Кабель должен быть ВВГнг-LS или NYM.

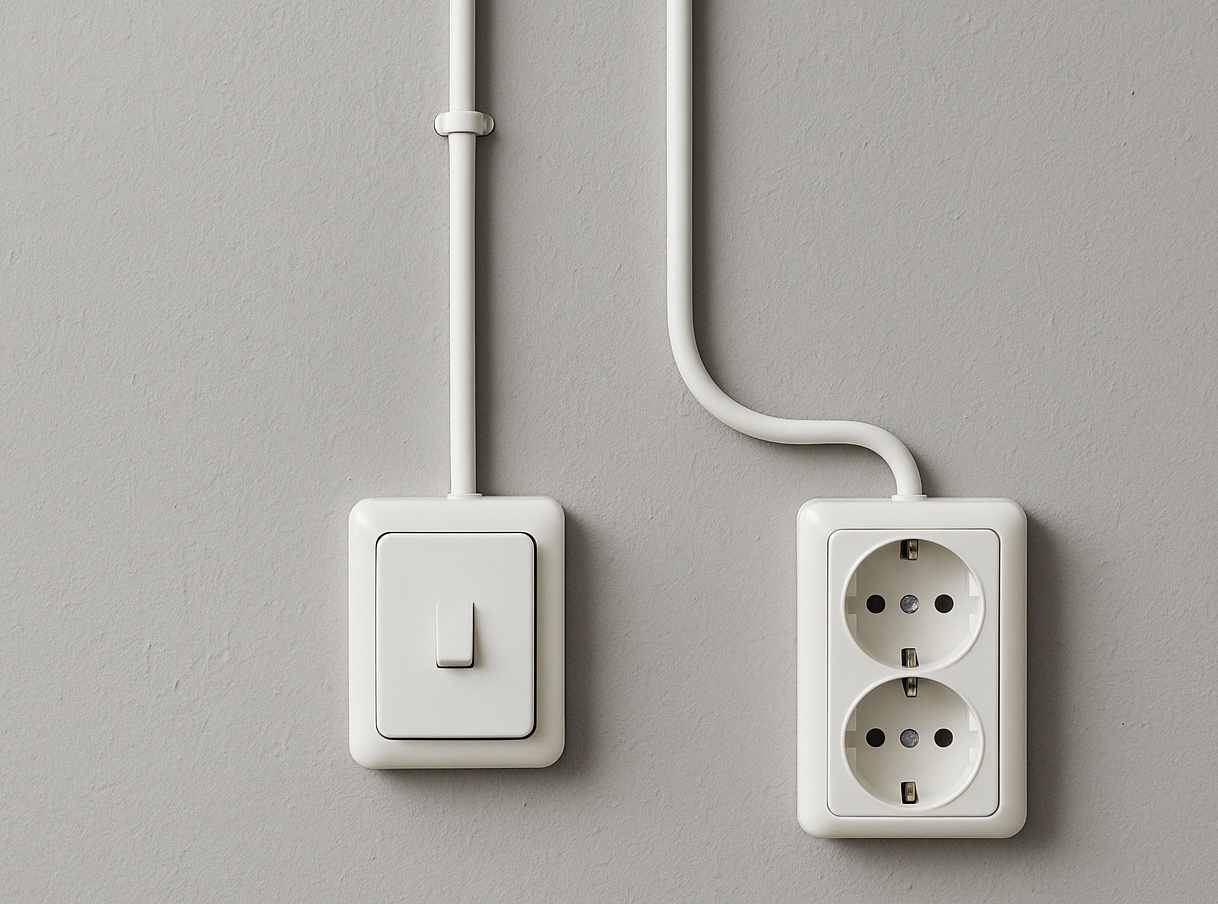

Открытая проводка (поверх стен)

Менее трудоемкий, но и менее эстетичный вариант.

• Кабель-каналы (короба): Пластиковые или металлические короба, внутри которых укладывается кабель. Обеспечивают защиту от механических повреждений и позволяют легко получить доступ к проводке.
• Гофрированные трубы: Гибкие трубы из ПВХ или металла, используются для дополнительной защиты кабеля.
• Электротехнические плинтусы: Плинтусы со специальными каналами для прокладки кабеля.
• Ретро-проводка: Открытая прокладка кабеля на изоляторах, часто используется для стилизации под старинные интерьеры. Требует использования специальных проводов в тканевой оплетке.

Подключение кабеля

Правильное подключение кабеля – залог надежной и безопасной работы всей системы.

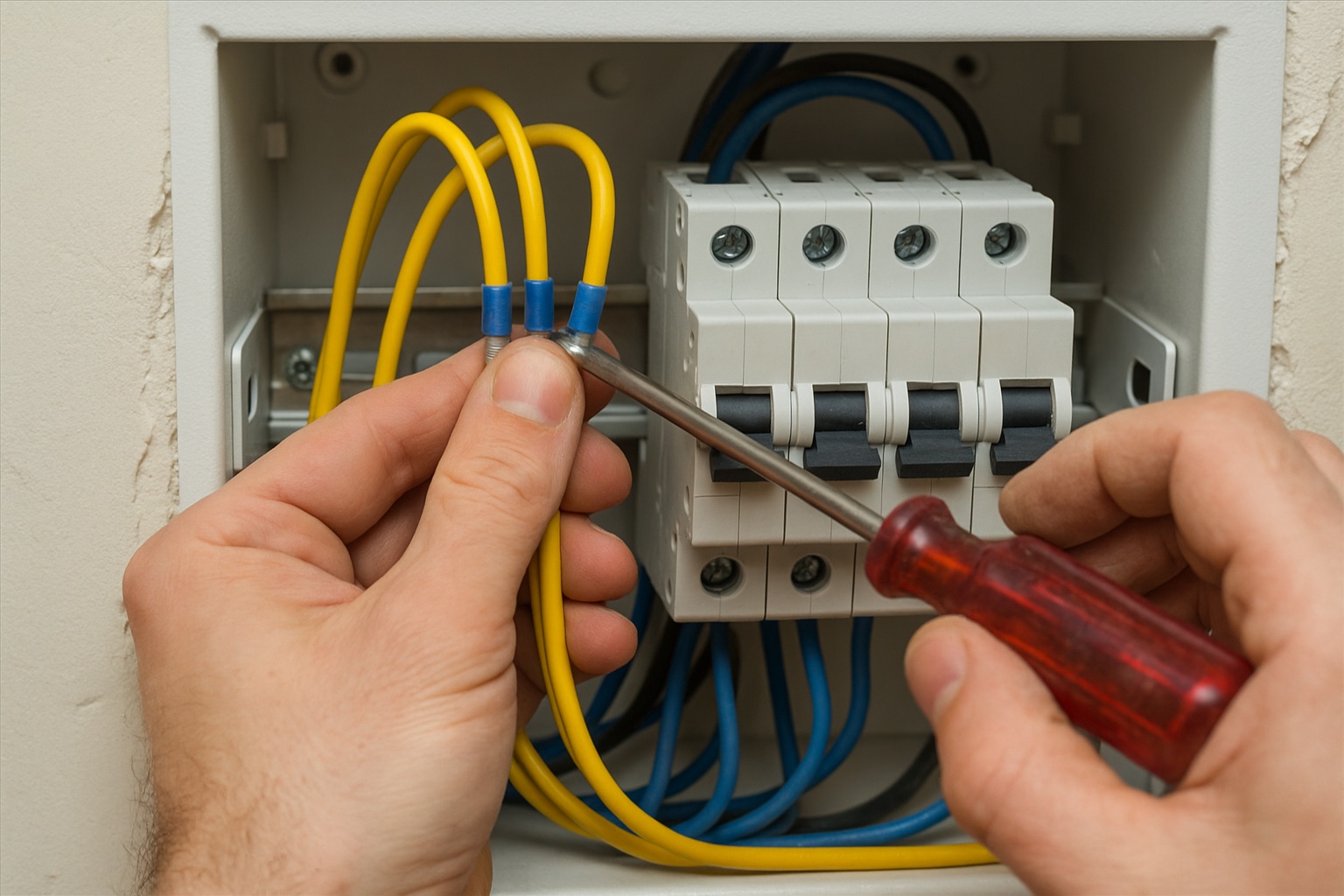

• Распределительные коробки:



  Все соединения проводов должны производиться в распределительных (распаячных) коробках. Это требование ПУЭ, п. 2.1.22.
• Способы соединения жил:
  • Скрутка с последующей пайкой или сваркой: Самый надежный способ, но требует навыков.
  • Опрессовка гильзами: Надежный способ, требующий специального инструмента (пресс-клещей).
  • Клеммные колодки (винтовые): Удобный, но требующий периодической подтяжки способ, особенно для алюминия.

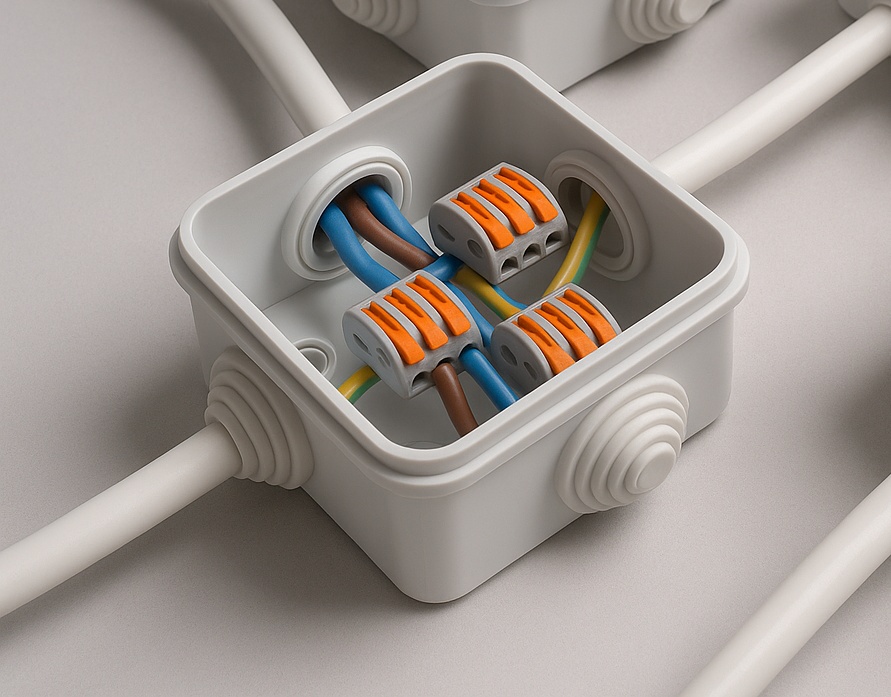

  • Самозажимные клеммы WAGO: Очень быстрый и удобный способ для медных проводов. Обеспечивают надежный контакт и широко применяются.
  • Болтовые соединения: Используются для соединения проводов большого сечения.

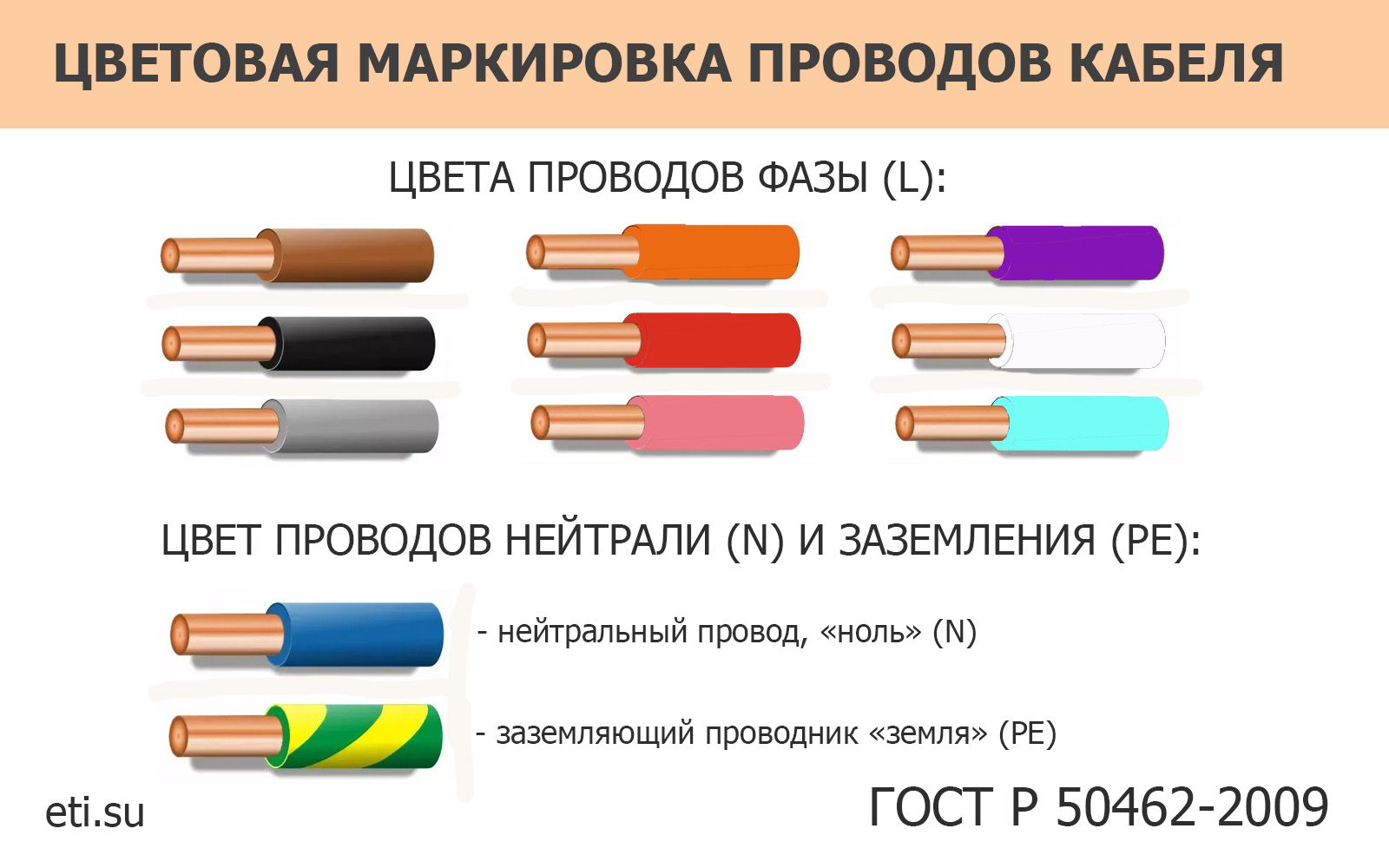

• Цветовая маркировка: Строго соблюдайте цветовую маркировку жил!
  • Синий (голубой) – нейтральный провод (ноль, N).
  • Желто-зеленый – защитный провод заземления (PE).
  • Коричневый, черный, серый, белый, красный – фазные провода (L).
  Это требование ГОСТ Р 50462-2009 (МЭК 60446:2007).

Элементы защиты электропроводки: выбор популярных приборов и номиналов

Современная электропроводка немыслима без надежных средств защиты. Они предотвращают перегрузки, короткие замыкания, поражение электрическим током и пожары, тем самым обеспечивая безопасность людей и имущества. Все эти устройства монтируются в электрическом щитке.

1. Автоматические выключатели (АВ)

Назначение: Основное устройство защиты от перегрузок (когда подключено слишком много приборов) и коротких замыканий (прямое соединение фазы и нуля/заземления). При превышении допустимого тока автомат "выбивает", прерывая подачу электричества на поврежденный участок.

Принцип выбора номинала: Номинальный ток автоматического выключателя должен быть ниже максимально допустимого длительного тока для кабеля, который он защищает, но выше или равен номинальному току защищаемого оборудования. Это требование ПУЭ, п. 7.1.79.

• Для освещения (кабель 1,5 мм²): Обычно используют автомат на 10 А. Максимальный ток для 1,5 мм² кабеля в скрытой проводке - 15 А, поэтому 10 А автомат обеспечивает надежную защиту.
• Для розеток общего назначения (кабель 2,5 мм²): Оптимален АВ на 16 А. Максимальный ток для 2,5 мм² кабеля в скрытой проводке - 21 А. Автомат на 16 А обеспечивает защиту при превышении безопасного порога, не срабатывая при кратковременных пиковых нагрузках.
• Для мощных потребителей (электроплита, бойлер): Номинал автомата выбирается строго по мощности прибора и сечению кабеля. Например, для электроплиты мощностью 7 кВт (ток около 32 А) потребуется кабель 6 мм² и АВ на 32 А.

Характеристики срабатывания (кривые): Для бытовых нужд чаще всего используются автоматы с характеристикой "C" (например, C16). Они подходят для защиты цепей общего назначения и розеток, обеспечивая срабатывание при токе короткого замыкания в 5-10 раз превышающем номинальный.

2. УЗО (Устройство защитного отключения)

Назначение: Защита человека от поражения электрическим током при случайном прикосновении к токоведущим частям или при утечке тока из-за повреждения изоляции. Также предотвращает возгорания из-за утечек тока. УЗО не защищает от перегрузок и коротких замыканий – для этого нужны автоматические выключатели.

Принцип работы: Сравнивает ток, входящий в цепь, с током, выходящим из нее. При появлении разницы (тока утечки) больше определенного порога (номинального отключающего дифференциального тока) УЗО мгновенно отключает подачу электричества.

• Для розеток общего назначения и групп освещения: Рекомендуется установка УЗО с номинальным отключающим током 30 мА. Этот ток считается безопасным для человека.
• Для "мокрых зон" (ванная комната, душевая, сауна), где риск поражения током выше: Следует устанавливать УЗО с номинальным отключающим током 10 мА.
• Вводное УЗО (на весь дом/квартиру): Иногда устанавливают общее УЗО на 100 или 300 мА (так называемая "противопожарная" защита) перед групповыми УЗО, но это не заменяет необходимость 10/30 мА УЗО для каждой группы.

Важно: Номинальный ток УЗО (например, 25А, 40А) должен быть равен или выше номинала автомата, который стоит перед ним в цепи, или же номинала вводного автомата.

3. Дифференциальные автоматы (Дифавтоматы)

Назначение: Это комбинированное устройство, которое объединяет функции автоматического выключателя (защита от перегрузки и короткого замыкания) и УЗО (защита от токов утечки). Это удобное "2 в 1" решение, которое экономит место в электрическом щитке.

Принцип выбора: Дифференциальные автоматы выбираются по тем же принципам, что АВ и УЗО, но в одном корпусе. Например, Дифавтомат C16 30 мА для розеточной группы.

Плюсы: Компактность, простота монтажа, комплексная защита.

Минусы: Выше стоимость, чем у отдельной пары АВ + УЗО; при срабатывании сложно сразу понять, что именно произошло (перегрузка/КЗ или утечка).

4. Реле напряжения (отсекатель напряжения)

Назначение: Защита электроприборов от скачков напряжения (как повышенного, так и пониженного). В случае выхода напряжения за установленные рамки реле обесточивает сеть, а после нормализации параметров – снова включает.

Применение: Особенно актуально в районах с нестабильным электроснабжением. Устанавливается на вводе в квартиру/дом.

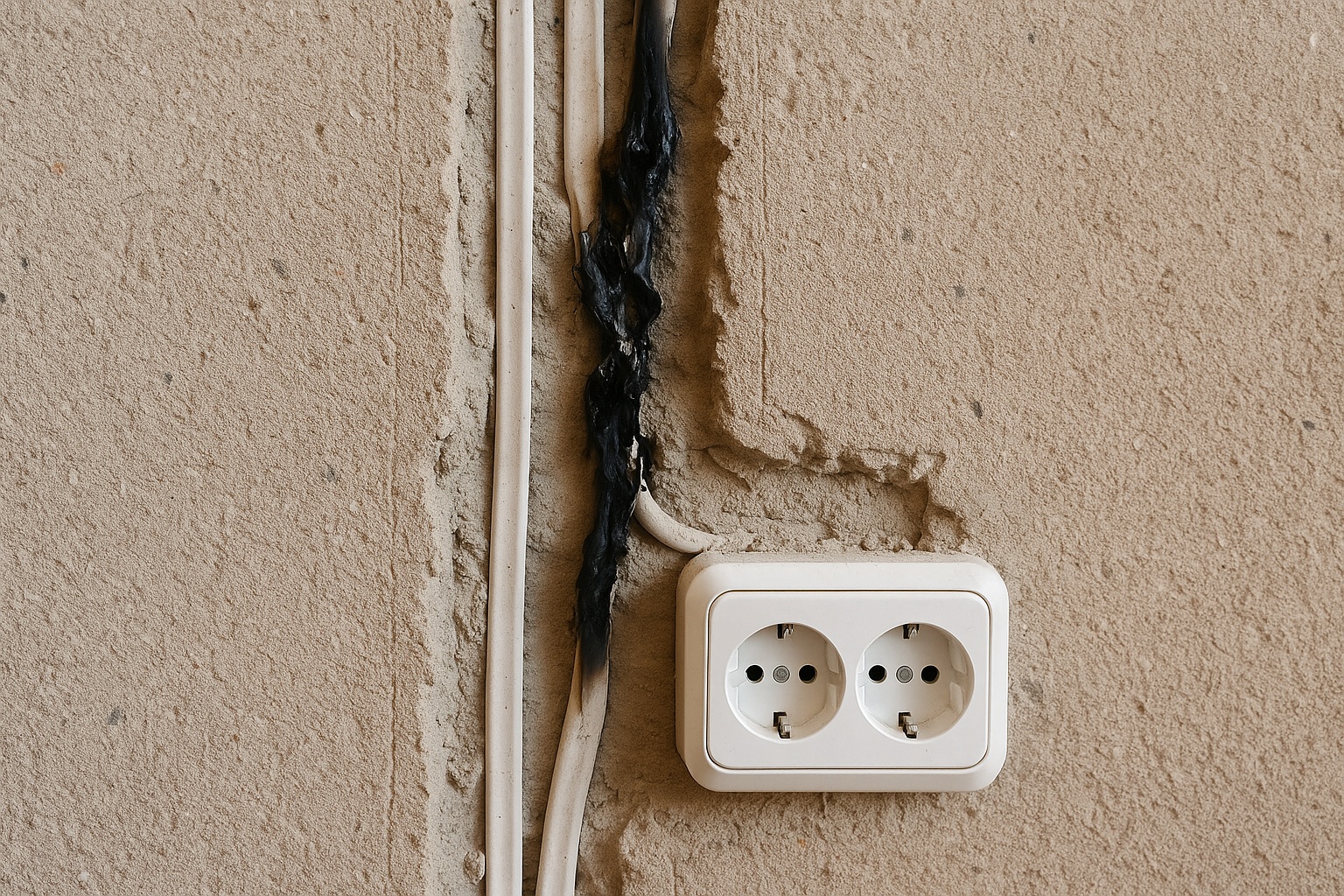

Основные ошибки при монтаже и как их избежать

Даже незначительная ошибка при монтаже электропроводки может привести к серьезным последствиям. Избегайте следующих распространенных недочетов:

• Неправильный выбор сечения кабеля:
  • Ошибка: Использование кабеля меньшего сечения, чем требуется для данной нагрузки.
  • Последствие: Перегрев кабеля, разрушение изоляции, короткое замыкание, пожар.
  • Как избежать: Всегда рассчитывайте сечение кабеля с запасом, исходя из максимальной планируемой мощности, используя таблицы и рекомендации ПУЭ. Лучше взять сечение чуть больше, чем чуть меньше.
• Плохие или ненадежные соединения проводов:
  • Ошибка: Использование "скруток" без последующей сварки, пайки или опрессовки; использование некачественных клемм; плохо затянутые винтовые соединения. Смешивание меди и алюминия без специальных переходников.
  • Последствие: Перегрев в месте контакта, искрение, оплавление изоляции, возгорание. Ослабление контакта со временем.
  • Как избежать: Используйте только надежные способы соединения: опрессовка гильзами, сварка, пайка, самозажимные клеммы WAGO для меди. Для соединения меди и алюминия – специальные клеммы или болтовые соединения с прокладкой из стали. Все соединения должны быть сделаны в распаячных коробках.
• Отсутствие или неправильное заземление:
  • Ошибка: Прокладка двухжильного кабеля в розетках, где требуется трехжильный (без заземляющего проводника); неправильное подключение заземления.
  • Последствие: Отсутствие защиты от поражения электрическим током при пробое изоляции на корпус прибора; невозможность корректной работы УЗО.
  • Как избежать: Всегда используйте трехжильные кабели для розеточных групп и оборудования, требующего заземления. Убедитесь, что заземляющий проводник правильно подключен к соответствующей шине в щитке и к контакту заземления в розетке.
• Несоответствие защиты (автоматов/УЗО) кабелю и нагрузке:
  • Ошибка: Установка автомата с завышенным номиналом для данного сечения кабеля (например, 25 А для кабеля 1,5 мм²). Отсутствие УЗО в "мокрых зонах".
  • Последствие: Кабель будет перегреваться и может загореться до того, как автомат сработает. Отсутствие защиты от утечек тока.
  • Как избежать: Строго подбирайте номинал автоматического выключателя в соответствии с допустимым длительным током кабеля (см. таблицу выше). Обязательно устанавливайте УЗО (или ДифАВТ) для всех групп розеток и отдельных мощных потребителей, особенно в ванных комнатах и кухнях.
• Нарушение целостности изоляции кабеля:
  • Ошибка: Повреждение изоляции при монтаже (зажимы, изгибы, затирания), прокладка кабеля без защиты в местах возможного механического повреждения.
  • Последствие: Короткое замыкание, утечка тока, поражение электрическим током.
  • Как избежать: Аккуратно обращайтесь с кабелем, используйте защитные гофротрубы или короба при прокладке в штробах или за гипсокартоном. Используйте специальные скобы или хомуты для крепления, не пережимающие кабель.
• Игнорирование правил прокладки кабелей (ПУЭ):
  • Ошибка: Прокладка кабелей под острыми углами, без соблюдения радиуса изгиба; совместная прокладка слаботочных и силовых кабелей без разделения.
  • Последствие: Повреждение кабеля, помехи для слаботочных систем.
  • Как избежать: Ознакомьтесь с соответствующими пунктами ПУЭ. Соблюдайте минимальные радиусы изгиба кабеля (обычно 4-7 внешних диаметров кабеля). Разделяйте силовые и слаботочные линии.

Нормативная база

Электромонтажные работы строго регламентируются рядом документов. Основные из них:

• ПУЭ (Правила устройства электроустановок): Библия электрика. Содержит все основные требования к устройству электроустановок.
• ГОСТы на кабели и провода: Определяют технические характеристики, размеры, испытания кабельной продукции (например, ГОСТ 31996-2012 для кабелей типа ВВГ).
• СП (Своды правил): Например, СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий".

Всегда руководствуйтесь актуальными редакциями этих документов. Неправильный выбор и монтаж кабеля может привести к штрафам, отказу страховых компаний в выплатах при ЧП, а главное – к опасности для жизни.

Часто задаваемые вопросы (FAQ)

Нужно ли делать запас по сечению кабеля?

Да, всегда рекомендуется брать небольшой запас по сечению (15-20%) относительно расчетного. Это компенсирует возможные перегрузки, падение напряжения и упростит дальнейшие изменения в проводке.

Можно ли использовать один кабель для розеток и освещения?

Крайне не рекомендуется. Для розеточных групп и групп освещения следует прокладывать отдельные линии с разным сечением кабеля и отдельными автоматическими выключателями. Это требование безопасности и удобства эксплуатации.

Что такое заземление и зачем оно нужно?

Заземление – это преднамеренное электрическое соединение части электроустановки с заземляющим устройством. Оно служит для защиты человека от поражения электрическим током при повреждении изоляции и для отвода токов короткого замыкания. Наличие заземляющего проводника (желто-зеленого) в проводке является обязательным для всех современных электроустановок.

Как проверить качество кабеля?

Обращайте внимание на следующее:

• Наличие сертификатов соответствия.
• Наименование производителя и ГОСТ на изоляции.
• Соответствие заявленного сечения фактическому (можно измерить штангенциркулем или микрометром – часто производители экономят, занижая сечение).
• Качество изоляции (не должна быть тонкой, легко рваться, иметь трещины).

Интересные факты

• Первые провода для передачи электричества были сделаны из меди и использовались в телеграфной связи.
• Самый длинный подводный кабель в мире – это кабель Aurora, соединяющий Норвегию и Великобританию, его длина составляет около 1200 км.
• В некоторых странах (например, США) для домашней проводки используются плоские кабели, где жилы расположены параллельно друг другу, а не скручены.

Заключение

Выбор кабеля для электропроводки – это не тот случай, когда стоит экономить или пренебрегать правилами. Правильное сечение, надежные материалы и соблюдение технологий монтажа, руководствуясь действующими нормативными документами (в первую очередь ПУЭ), гарантируют безопасность и долговечность вашей электрической системы. Если вы не уверены в своих силах, всегда обращайтесь к квалифицированным электрикам. Помните: электричество не прощает ошибок!
