Инженерный калькулятор выбора автоматического выключателя и кабеля по мощности
Этот калькулятор предназначен для профессионалов и опытных пользователей. Он поможет вам точно рассчитать необходимые параметры электрозащиты, учитывая тип нагрузки, пусковой ток, материал и способ прокладки кабеля, а также температурные условия.
Входные параметры расчета
Суммарная активная мощность всех подключаемых потребителей.
Выберите напряжение вашей электросети.
Показатель, характеризующий активную мощность. Для резистивных нагрузок (нагреватели) близок к 1.0, для индуктивных (двигатели) может быть 0.7-0.9. Для бытовых розеток часто принимается 0.95-1.0.
Во сколько раз пусковой ток нагрузки превышает номинальный (указывается в паспорте, таблицах). Для нагрузок без значительных пусковых токов (нагреватели, освещение) = 1. Для бытовых приборов с однофазными электродвигателями = 4. Для асинхронных двигателей обычно 4-7 и выше.
Медь обладает лучшей проводимостью, алюминий дешевле, но требует большего сечения.
Метод прокладки влияет на допустимый ток кабеля из-за условий охлаждения.
Стандартная температура 25°C. Выше 25°C - допустимый ток кабеля уменьшается, ниже - увеличивается.
Длина линии от источника до нагрузки. Важно для расчета влияния потерь напряжения при длинах больше 30м.
Что учитывать при выборе автоматического выключателя?
Выбор автоматического выключателя - это не только расчет тока. Профессионал должен учесть:
- Ток короткого замыкания (Iкз): Автомат должен иметь достаточную отключающую способность (Icu) для отключения максимального Iкз в точке установки. Это критично для предотвращения разрушения оборудования.

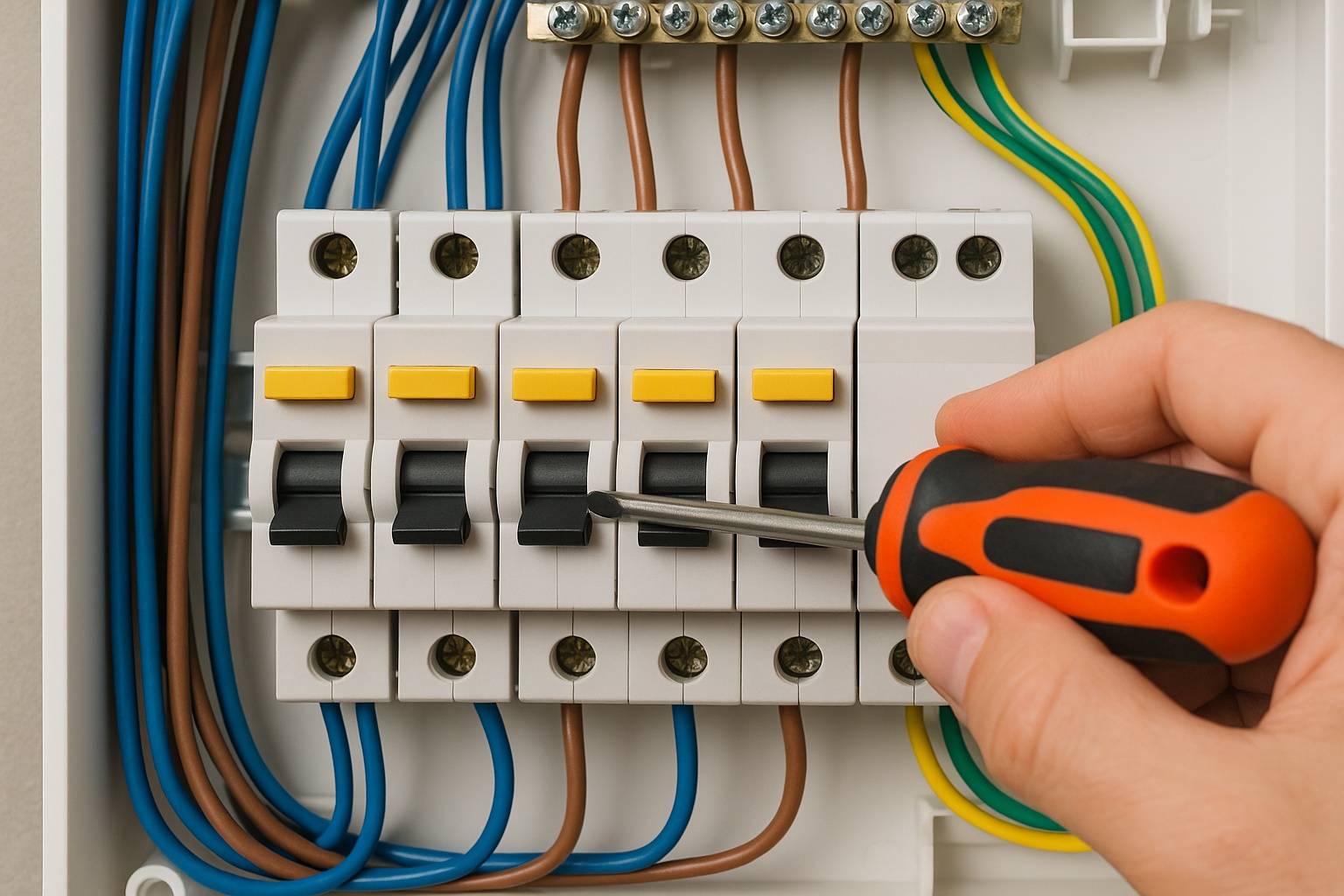

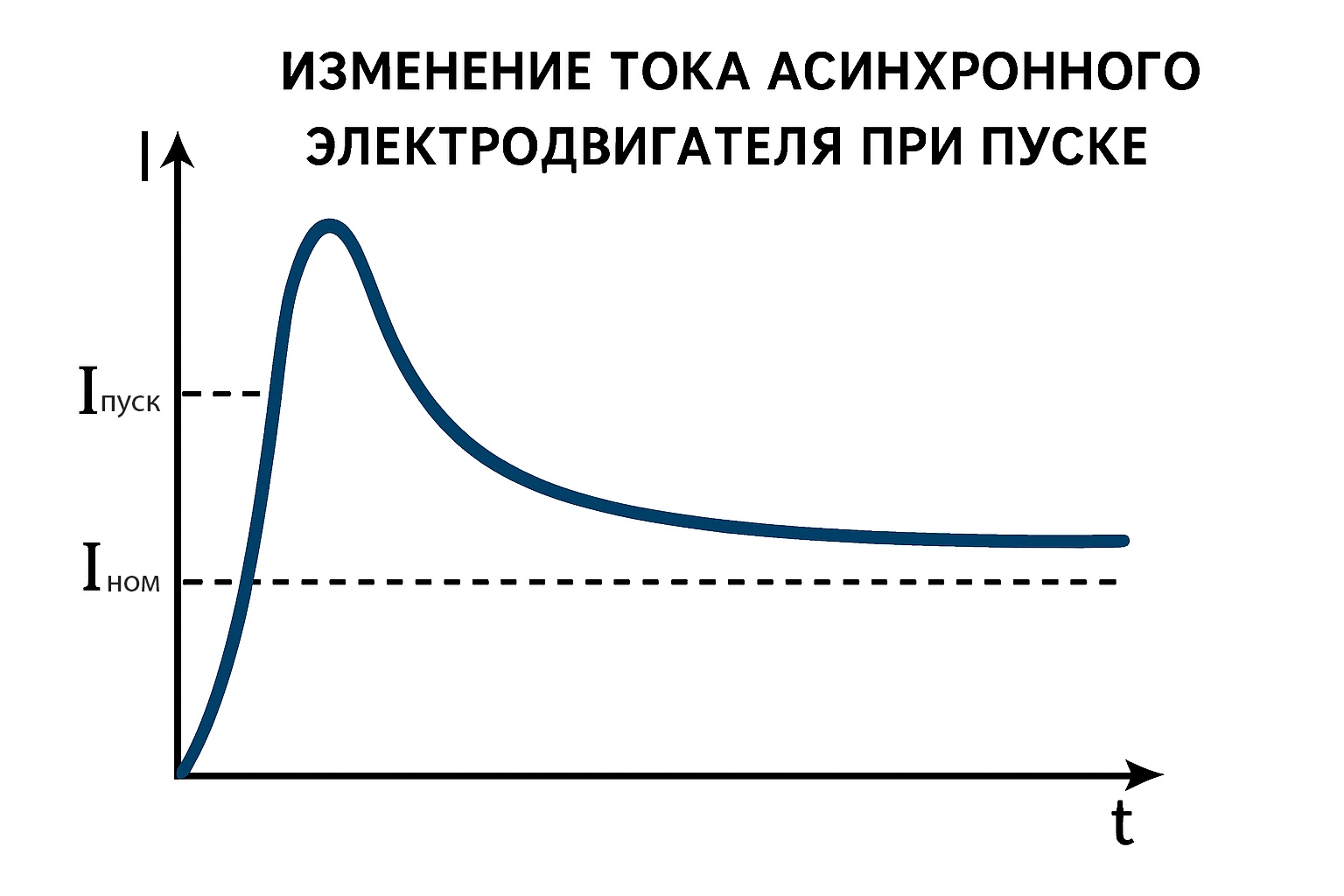

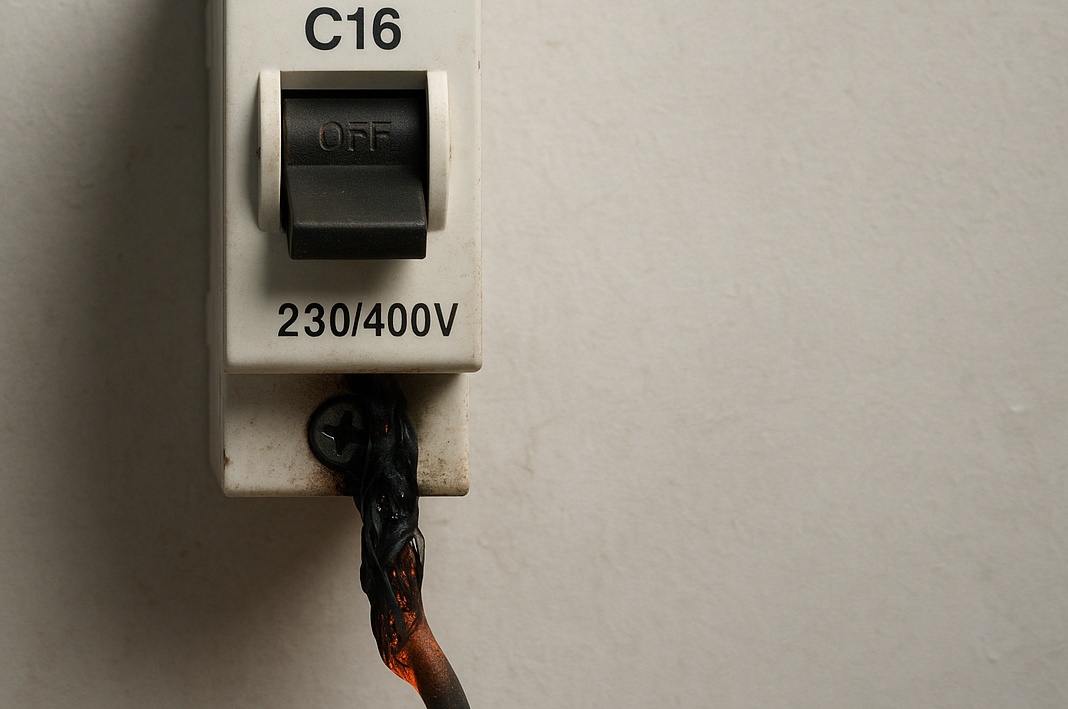

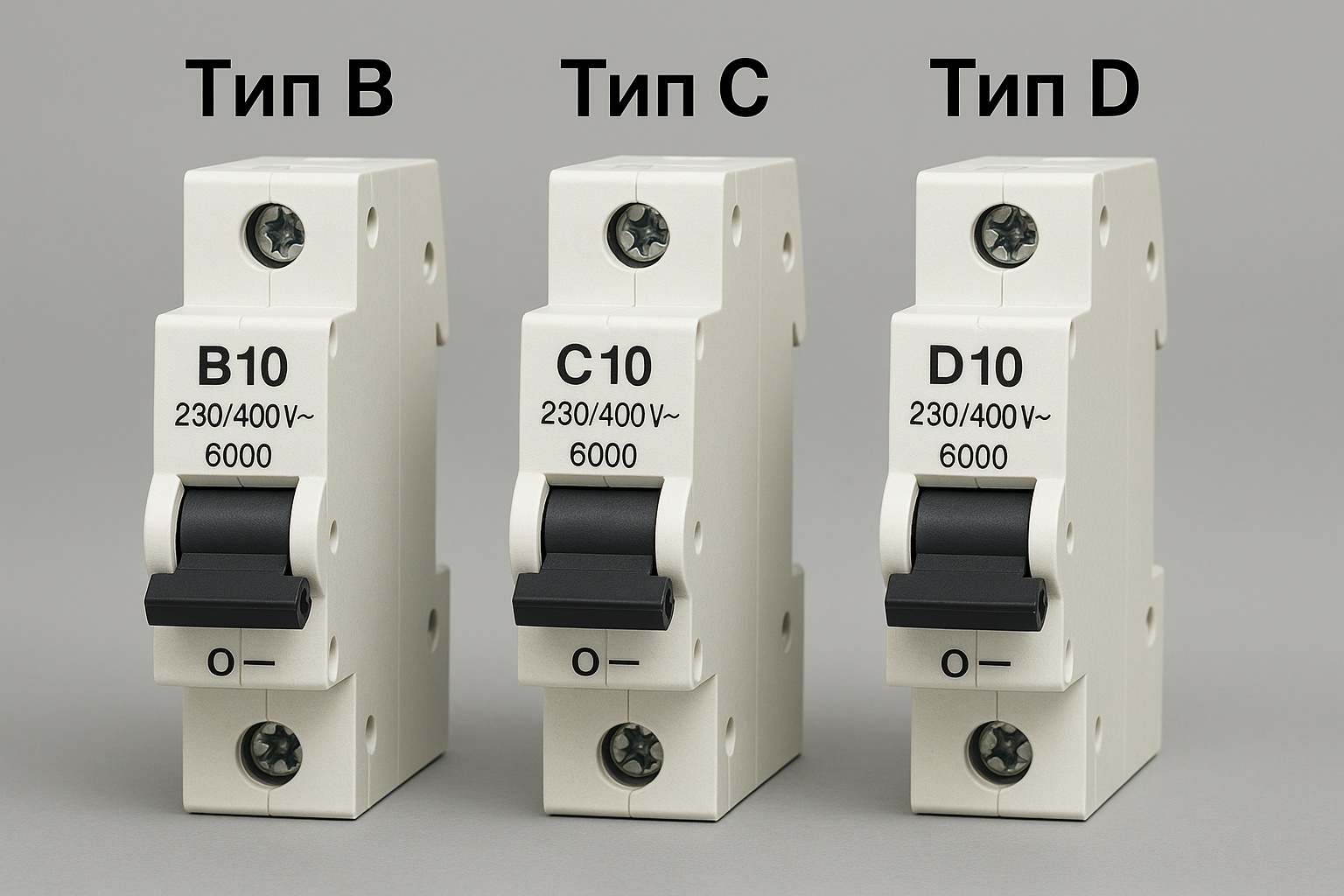

- Пусковые токи: Важно, чтобы автомат не срабатывал ложно при кратковременных, но высоких пусковых токах оборудования (например, при запуске двигателей). Для этого и выбирается характеристика срабатывания (тип B, тип C, тип D).
- Селективность: При ступенчатой защите (несколько автоматов в цепи) необходимо обеспечить селективность, чтобы при КЗ отключался только ближайший к месту повреждения автомат.
- Координация: Согласование характеристик автомата с характеристиками защищаемого кабеля и приборов.
- Рабочая температура: Температурные поправочные коэффициенты применяются к номиналу автомата, если температура в месте установки отличается от 30°C.
- Группы потребителей: Разделение нагрузок на группы (освещение, розетки, мощные приборы) для правильного зонирования защиты.
- Наличие УЗО/ДифАвтомата: Дополнительная защита от токов утечки и поражения электрическим током.
Инструкция по использованию расширенного калькулятора
- Мощность нагрузки (Вт): Введите суммарную активную мощность подключаемых приборов. Для индуктивных нагрузок (двигателей) это может быть паспортная активная мощность.
- Напряжение сети: Выберите 220 В для однофазных сетей или 380 В для трёхфазных.
- Коэффициент мощности (cos φ): Укажите значение от 0.1 до 1.0. Для резистивных нагрузок (лампы накаливания, ТЭНы) cos φ ≈ 1.0. Для двигателей и оборудования с электроникой cos φ < 1.0 (обычно 0.7–0.95). Если не уверены, 0.95 — хорошее усреднённое значение для смешанных бытовых нагрузок.
- Кратность пускового тока (Кп = Iпуск/Iном): Введите коэффициент, показывающий, во сколько раз пусковой ток превышает номинальный рабочий. Для чисто резистивных нагрузок (лампы, нагреватели) это 1.0. Для однофазных электродвигателей, насосов, компрессоров, холодильников — 4. Для мощных трёхфазных асинхронных двигателей этот параметр может быть от 4 до 7 и более. Кп указывается в паспорте прибора, на шильде, или используйте справочные данные из таблиц по параметрам электродвигателя.
- Материал жилы кабеля: Выберите медь или алюминий. Медные кабели дороже, но имеют меньшее сопротивление и большую токопроводность при том же сечении.
- Способ прокладки кабеля: Выберите соответствующий метод прокладки из списка. Это влияет на допустимый длительный ток кабеля (по ПУЭ). В открытом воздухе (на лотках, на стенах, на тросах): хорошая теплоотдача, кабель обдувается воздухом, поэтому допустимый ток выше, так как кабель лучше охлаждается. В земле (в траншее): теплоотдача хуже, зависит от теплопроводности грунта, поэтому допустимый ток ниже, чем при открытой прокладке, особенно в плотном или сухом грунте. В трубах (металлических или пластиковых): теплоотдача хуже, особенно если несколько кабелей в одной трубе, поэтому допустимый ток ещё ниже. В каналах, шахтах, коробах: низкая теплоотдача, ток меньше.
- Температура окружающей среды (°C): Укажите предполагаемую температуру в месте прокладки кабеля и установки автомата. Стандарт — 25°C. При высоких температурах (например, в котельных или цехах) допустимый ток кабеля уменьшается.
- Длина кабеля (м): Укажите длину линии. Большая длина (более 30–40 м) приводит к значительным потерям напряжения, и калькулятор увеличит сечение на ступень или несколько выше минимально необходимого, пока потери напряжения не станут меньше 5% в пределах, допустимых по ПУЭ.
- Нажмите «Выполнить расчет»: калькулятор предоставит расчетный ток, пусковой ток, минимально необходимое сечение, автоматически подберёт сечение кабеля с учётом допустимых потерь напряжения, допустимый ток для него, номинал автомата и потери напряжения, а также вердикт по соответствию автомата пусковому току и предложит наиболее подходящую характеристику автомата (тип B, тип C, тип D).
Важно: всегда проверяйте свои расчёты по официальным таблицам ПУЭ и другим нормативным документам, а также учитывайте возможность роста нагрузки в будущем.
Примеры расширенных расчетов
- Пример 1: Асинхронный двигатель (3000 Вт) на 220 В, Медь, в трубе, длина 20 м, cos φ=0.8, кратность пускового тока = 5, T=30°C
- Расчетный ток: 3000 Вт / (220 В * 0.8) ≈ 17.05 А
- Пусковой ток: 17.05 А * 5 = 85.25 А
- Температурный коэффициент для меди 30°C: 0.96.
- Предлагаемая характеристика автомата: тип C (так как пусковой ток средний).
- Минимальное сечение по току: 2.5 мм² Медь (номинально 25 А в трубе, с коэф. 0.96 это ~24 А, что достаточно).
- Расчет потерь напряжения для 2.5 мм²: 3.5%. Это хорошо, сечение остается 2.5 мм².
- Рекомендуемый автомат (номинал): 25 А (Характеристика C). Проверка: 25 А * 5 (кратность тока по типу С) = 125 А. Пусковой ток 85.25 А меньше 125 А, значит автомат 25 А НЕ сработает ложно при пуске электродвигателя от пускового тока.
- Итоговое сечение: 2.5 мм².
- Потери напряжения: ~3.5%. Отлично. В пределах допустимого по ПУЭ (5%).
- Пример 2: Освещение (1000 Вт) на 220 В, Алюминий, открыто, длина 50 м, cos φ=1.0, кратность пускового тока = 1, T=20°C
- Расчетный ток: 1000 Вт / (220 В * 1.0) ≈ 4.55 А
- Пусковой ток: 4.55 А * 1 = 4.55 А
- Температурный коэффициент для алюминия 20°C: 1.05.
- Предлагаемая характеристика автомата: тип B (так как пусковой ток отсутствует).
- Минимальное сечение по току: 2.5 мм² Алюминий (номинально 24 А открыто, с коэф. 1.05 это ~25 А).
- Расчет потерь напряжения для 2.5 мм²: 4.8%. Это хорошо, сечение остается 2.5 мм².
- Рекомендуемый автомат (номинал): 6 А (Характеристика B).
- Итоговое сечение: 2.5 мм².
- Потери напряжения: ~4.8%. Отлично. В пределах допустимого по ПУЭ (5%).
- Пример 3: Сварочный инвертор (5000 Вт) на 220 В, Медь, открыто, длина 15 м, cos φ=0.7, кратность пускового тока = 12, T=25°C
- Расчетный ток: 5000 Вт / (220 В * 0.7) ≈ 32.47 А
- Пусковой ток: 32.47 А * 12 = 389.64 А
- Температурный коэффициент для меди 25°C: 1.0.
- Предлагаемая характеристика автомата: тип D (из-за очень высокого пускового тока).
- Минимальное сечение по току: 6 мм² Медь (номинально 50 А открыто).
- Расчет потерь напряжения для 6 мм²: 3.2%. Это хорошо, сечение остается 6 мм².
- Рекомендуемый автомат (номинал): 40 А (Характеристика D). Проверка: 40 А * 10 = 400 А. Пусковой ток 389.64 А меньше 400 А, значит автомат 40 А НЕ сработает ложно при пуске сварочного инвертора.
- Итоговое сечение: 6 мм².
- Потери напряжения: ~3.2%. Отлично.
- Пример 4: Мощный насос (7000 Вт) на 220 В, Медь, в трубе, длина 50 м, cos φ=0.85, кратность пускового тока = 6, T=35°C
- Расчетный ток: 7000 Вт / (220 В * 0.85) ≈ 37.43 А
- Пусковой ток: 37.43 А * 6 = 224.58 А
- Температурный коэффициент для меди 35°C: 0.91.
- Предлагаемая характеристика автомата: тип C.
- Минимальное сечение по току: 6 мм² Медь (номинально 42 А в трубе, с коэф. 0.91 это ~38.2 А). Потери напряжения для 6 мм²: 6.5% - это много!
- Калькулятор автоматически увеличивает сечение:
- Попробует 10 мм² (номинально 55 А в трубе, с коэф. 0.91 это ~50 А). Потери напряжения для 10 мм²: Предположим, 3.9% - ОК! Теперь потери в пределе допустимого по ПУЭ.
- Итоговое сечение: 10 мм².
- Допустимый ток кабеля 10 мм²: ~50 А.
- Рекомендуемый автомат (номинал): 40 А (Характеристика C). Проверка: 40 А * 5 = 200 А. Пусковой ток 224.58 А больше 200 А. Автомат с характеристикой "C" на 40А ложно сработает при пуске от пускового тока!
- Калькулятор предложит сменит характеристику на тип D (для которой 40А * 10 = 400А, что достаточно) или увеличить номинал (что потребует еще большего сечения кабеля).
- Потери напряжения: ~3.9%. Отлично.
Нормативные документы и справочная информация
При расчете электроустановок необходимо строго руководствоваться:
- ПУЭ (Правила устройства электроустановок), 7-е издание: Основной документ. Особенно разделы, касающиеся выбора сечения проводников, аппаратов защиты и расчета токов КЗ. Таблицы допустимых длительных токов для различных кабелей и способов прокладки (например, Таблицы 1.3.4 - 1.3.11).
- ГОСТ Р 50571 (серия стандартов): Электроустановки зданий. Гармонизированные с международными стандартами IEC.
- СП 256.1325800.2016 (Электроустановки жилых и общественных зданий. Правила проектирования и монтажа): Более современный свод правил.
- Справочники по электротехнике: Для более глубокого понимания и табличных данных (например, справочники И.И. Мещерякова, В.И. Крюкова).
Ключевые аспекты, определяемые нормами:
- Выбор сечения кабеля: Должен быть достаточным, чтобы выдержать расчетный ток и ток срабатывания автомата, а также обеспечить допустимые потери напряжения.
- Выбор номинала автомата: In ≤ Iдл кабеля, Iсраб автомата ≥ Iр нагрузки. Также учитывать токи короткого замыкания и пусковые токи.
- Поправочные коэффициенты: На температуру окружающей среды, количество нагруженных проводников в пучке/трубе, способ прокладки.
*Обратите внимание: приведенные в калькуляторе данные по токам и сечениям являются упрощенными и обобщенными. Всегда используйте актуальные таблицы из ПУЭ для точных значений.
Часто задаваемые вопросы (FAQ)
Q: Когда следует использовать характеристику "D"?
A: Характеристика "D" используется для защиты нагрузок с очень большими пусковыми токами, которые могут вызвать ложное срабатывание автомата "B" или "C". Это, как правило, мощные электродвигатели, сварочные аппараты, трансформаторы с высокими пусковыми токами. Неправильный выбор характеристики "D" для обычной нагрузки может привести к недостаточной защите проводки от перегрузок.
Q: Какое максимальное падение напряжения допустимо в электроустановке?
A: Согласно ПУЭ и ГОСТ Р 50571.5.52-2011, падение напряжения от ВРУ (вводного распределительного устройства) до наиболее удаленной точки потребления не должно превышать 5% для силовых нагрузок и 3% для освещения. Для конечных цепей обычно рекомендуют не более 2-4%.
Q: Что такое поправочные коэффициенты на допустимый ток кабеля?
A: Допустимый длительный ток кабеля, указанный в ПУЭ, дается для определенных стандартных условий (например, температура 25-30°C, определенное количество кабелей в пучке). Если условия отличаются, применяются поправочные коэффициенты:
- На температуру: При температуре окружающей среды выше 25°C (для кабелей с изоляцией из ПВХ) или 30°C (для изоляции из сшитого полиэтилена) допустимый ток уменьшается. При более низких температурах - увеличивается.
- На количество кабелей в пучке: Если рядом проложено несколько нагруженных кабелей, они нагревают друг друга, и их допустимый ток снижается.
- На тип грунта: При подземной прокладке.
Q: Как подобрать автомат, чтобы он не срабатывал от пусковых токов?
A: Для этого необходимо, чтобы пусковой ток нагрузки был меньше минимального порога мгновенного срабатывания автомата. Минимальный порог срабатывания для характеристики B - 3 * In, для C - 5 * In, для D - 10 * In. Автомат должен выбираться так, чтобы Iпуск < Iсраб мин. Если это условие не выполняется, либо следует выбрать автомат с большей номинальной мощностью (и соответствующим кабелем), либо с другой характеристикой (например, C вместо B, или D вместо C), либо применить устройства плавного пуска.
Q: Как точно определить ток короткого замыкания (Iкз) для выбора отключающей способности автомата?
A: Расчет Iкз — это сложная задача, требующая учета сопротивления трансформатора подстанции, воздушных линий, кабелей до объекта, а также сопротивления проводников внутри объекта. Используются специализированные программы (например, ETAP, DIALux) или сложные ручные расчеты по формулам ПУЭ. Это выходит за рамки данного калькулятора, но является критически важным для безопасности.
Отказ от ответственности: Внимание! Данный калькулятор предоставляет ориентировочные инженерные расчеты и предназначен исключительно для квалифицированных электриков, проектировщиков и специалистов по монтажу. Все значения должны быть перепроверены согласно последним редакциям ПУЭ, СП, ГОСТ и другим нормативным документам. Разработчики калькулятора не несут ответственности за возможные повреждения оборудования, возгорания, ошибки в монтаже и иные последствия, возникшие при использовании данных без соответствующего образования или разрешений. Не используйте калькулятор как единственный источник при принятии проектных решений!
