Калькулятор тока короткого замыкания: Расчет токов КЗ для профессионалов

Короткое замыкание — это ненормальное состояние электрической цепи, при котором ток протекает по непредусмотренному пути с очень низким сопротивлением. Согласно закону Ома (I = U/R), при приближении сопротивления к нулю ток стремится к бесконечности. В реальных условиях ток КЗ ограничен суммарным сопротивлением источника питания, проводников и оборудования до точки замыкания.


Инженерный калькулятор тока короткого замыкания

Результаты:

Параметр Значение

История расчетов

Справочная информация

О калькуляторе

Калькулятор предназначен для расчета токов короткого замыкания (КЗ) в однофазных и трехфазных электрических системах. Он учитывает параметры трансформатора, кабельной линии и нагрузки, основываясь на требованиях ПУЭ (7-е издание) и ГОСТ Р 52735-2007 "Нормы технологического проектирования. Токи короткого замыкания в системах электроснабжения".

Описание полей ввода

  • Тип системы: Выбор между трехфазной (380 В, 400 В) и однофазной (220 В) системой. Трехфазная используется в промышленных сетях, однофазная — в бытовых (ПУЭ, п. 1.3.3).
  • Схема сети: Определяет систему заземления. TN-C-S — стандарт для современных сетей, TN-S — для повышенной безопасности, TT и IT — для специальных условий (ПУЭ, п. 1.7.3).
  • Линейное напряжение (U, В): Номинальное напряжение системы. Типичные значения: 380 В или 400 В (трехфазная), 220 В (однофазная), 6–10 кВ для высоковольтных систем (ГОСТ 721-77).
  • Мощность трансформатора (S, кВА): Номинальная мощность трансформатора. Типичные значения: 100 кВА, 630 кВА, 1000 кВА, 2500 кВА (ГОСТ 14209-85).
  • Короткозамкнутое напряжение (Uк%, %): Процентное напряжение КЗ трансформатора. Типичные значения: 4–6% для низковольтных, 10–12% для высоковольтных трансформаторов (ГОСТ Р 52735-2007).
  • Схема соединения обмоток: Y/Δ — стандарт для распределительных сетей, Y/Y — для высоковольтных, Δ/Δ или Δ/Y — для специфических нагрузок (ПУЭ, п. 1.3.6).
  • Длина кабеля (L, м): Длина линии от трансформатора до точки КЗ. Типичные значения: 10–50 м (локальные сети), 100–500 м (распределительные).
  • Материал кабеля: Медь (ρ = 0.0175 Ом·мм²/м) или алюминий (ρ = 0.0280 Ом·мм²/м). Медь — для высокой проводимости, алюминий — для экономии (ГОСТ 22483-2012).
  • Сечение кабеля (A, мм²): Площадь поперечного сечения проводника. Типичные значения: 16–35 мм² (низковольтные сети), 70–240 мм² (мощные линии).
  • Косинус φ нагрузки: Коэффициент мощности нагрузки (0–1). Типичные значения: 0.8–0.9 (двигатели), 0.95–1 (освещение), 0.85 (смешанные нагрузки).
  • Кратность пускового тока: Умножитель для начального тока КЗ. Типичные значения: 1.5–2 (трансформаторы), 5–7 (двигатели), 1.8 (стандарт).

Методика расчета

Калькулятор выполняет расчет токов КЗ согласно ГОСТ Р 52735-2007 и ПУЭ (п. 1.3.10–1.3.14). Основные шаги:

  1. Сопротивление трансформатора: Рассчитывается по формуле Zт = (U² * Uк%) / (S * 100), где U — линейное напряжение (В), S — мощность трансформатора (кВА), Uк% — короткозамкнутое напряжение (%). Активное сопротивление Rt = 0.1 * Zт, реактивное Xt = √(Zт² - Rt²).
  2. Сопротивление кабеля: Активное сопротивление Rк = (ρ * L) / A, где ρ — удельное сопротивление (Ом·мм²/м), L — длина кабеля (м), A — сечение (мм²). Реактивное сопротивление Xк = 0.1 * Rк (приблизительно, согласно ГОСТ 22483-2012).
  3. Сопротивление нагрузки: Активное сопротивление Rн = (U² * cos φ) / (S * 1000), реактивное Xн = Rн * tan(acos(cos φ)).
  4. Полное сопротивление: Z = √((Rт + Rк + Rн)² + (Xт + Xк + Xн)²).
  5. Ток КЗ: Для трехфазной системы Iкз = U / (√3 * Z) / 1000 (кА), для однофазной Iкз = U / Z / 1000 (кА).
  6. Начальный ток КЗ: Iкз_нач = Iкз * k_пуск, где k_пуск — кратность пускового тока.
  7. Учет схемы обмоток: Для Δ-соединений ток КЗ корректируется на коэффициент 1.732 (ПУЭ, п. 1.3.6).

Результаты включают установившийся и начальный токи КЗ, а также сопротивления системы, трансформатора, кабеля и нагрузки. Данные сохраняются в локальном хранилище браузера для истории расчетов.

Примечание: Для точных расчетов используйте параметры из технической документации оборудования. Калькулятор использует упрощенные допущения (например, Xк = 0.1 * Rк), что соответствует типичным инженерным практикам, но может требовать корректировки для сложных систем.

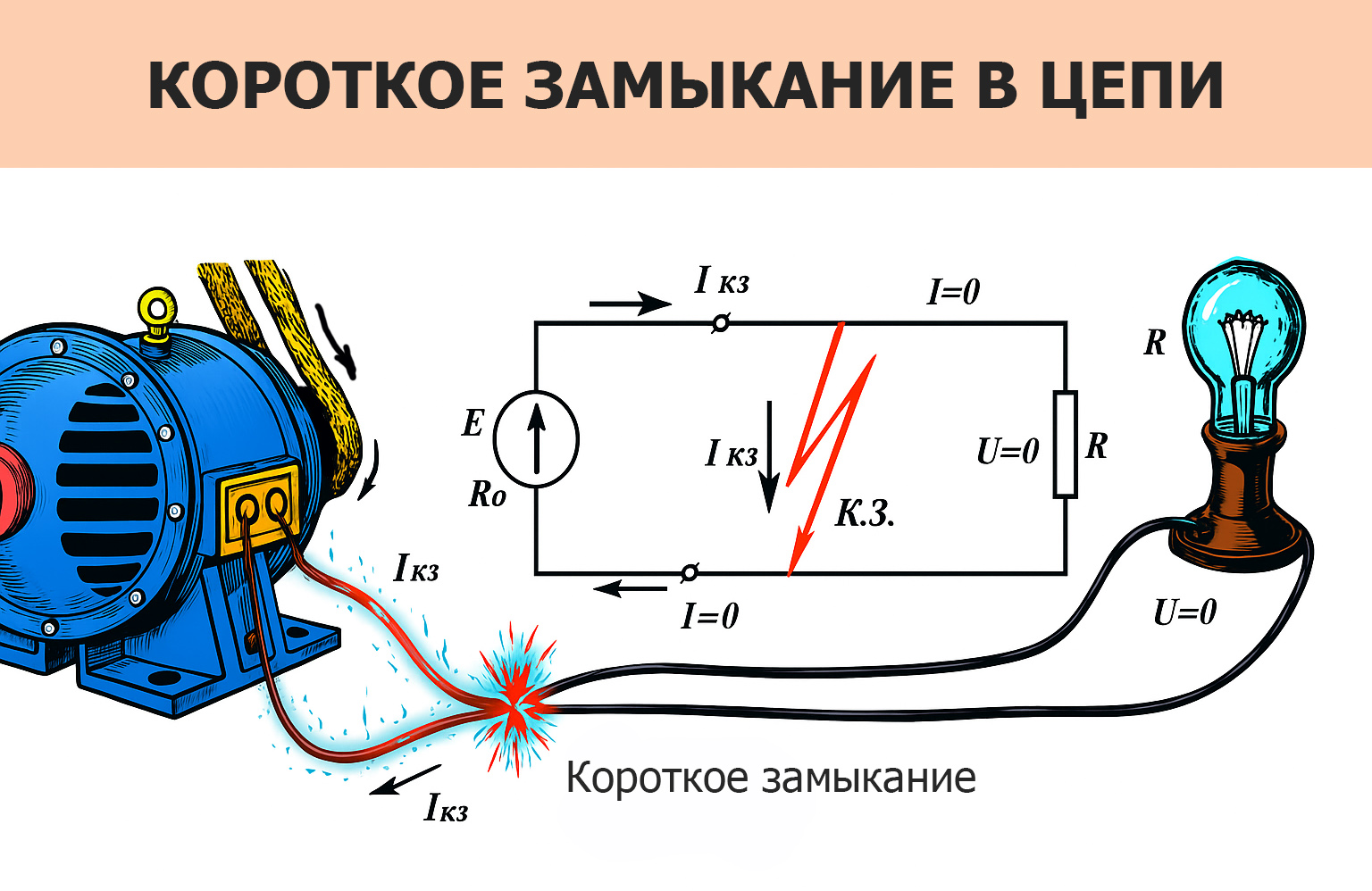

схема токов короткого замыкания

Точный расчет токов короткого замыкания имеет критическое значение на всех этапах жизненного цикла электрической системы: от проектирования и выбора оборудования до эксплуатации и технического обслуживания. Он позволяет обеспечить безопасность персонала, надежность работы электроустановок и соответствие нормативным требованиям. Недооценка или некорректный расчет токов КЗ может привести к выходу из строя дорогостоящего оборудования, пожарам, травмам и даже гибели людей.

Помимо очевидных разрушительных последствий для оборудования, расчет токов КЗ имеет решающее значение для поддержания общей стабильности энергосистемы. Высокий ток короткого замыкания может вызвать не только локальные повреждения, но и значительные провалы напряжения по всей сети, потенциально приводящие к каскадным отказам и широкомасштабным сбоям, даже вдали от места возникновения неисправности. Таким образом, точный расчет необходим не только для защиты отдельных компонентов, но и для обеспечения устойчивости и надежности взаимосвязанной энергетической инфраструктуры.

1. Что такое ток короткого замыкания?

Виды коротких замыканий

Различают несколько основных видов коротких замыканий, каждый из которых имеет свои особенности и методы расчета:

  • Трехфазное КЗ: Симметричное замыкание, при котором все три фазы замыкаются между собой. Часто является причиной наибольшего тока КЗ и используется для выбора отключающей способности автоматических выключателей.
  • Однофазное КЗ на землю: Наиболее распространенный вид КЗ, особенно в сетях с заземленной нейтралью (например, TN-C-S, TN-S, TT).
  • Двухфазное КЗ: Замыкание двух фаз между собой.
  • Двухфазное КЗ на землю: Замыкание двух фаз на землю.

Представленный калькулятор в первую очередь ориентирован на определение величины тока КЗ (как установившегося, так и начального), охватывая наиболее критичные сценарии для выбора оборудования. Он позволяет выбирать между однофазной и трехфазной системами, что влияет на базовые расчетные формулы.

Последствия и риски

Высокие токи короткого замыкания несут в себе ряд серьезных опасностей:

  • Тепловые воздействия: Чрезмерный нагрев проводников и изоляции, что может привести к их повреждению, разрушению и возгоранию.
  • Электродинамические силы: Мощные магнитные поля, возникающие при КЗ, создают значительные механические силы, способные деформировать или разрушать шинопроводы, коммутационные аппараты и кабельные крепления.
  • Опасность дуговой вспышки: Электрическая дуга, возникающая при КЗ, выделяет огромное количество тепла, света и давления, представляя смертельную угрозу для персонала (тяжелые ожоги, баротравмы).
  • Провалы напряжения: Резкое снижение напряжения в сети при КЗ может нарушить работу чувствительного электронного оборудования и привести к нестабильности всей системы.
дуговая вспышка от токов короткого замыкания

Значение расчета тока КЗ для проектирования и безопасности

Расчет токов КЗ является краеугольным камнем в проектировании безопасных и надежных электрических систем:

  • Выбор защитных устройств: Позволяет убедиться, что автоматические выключатели, предохранители и другие защитные аппараты имеют достаточную отключающую способность (номинальный отключающий ток) и могут быстро отключить поврежденный участок.
  • Выбор сечений проводников и оборудования: Гарантирует, что кабели, шинопроводы и коммутационные аппараты способны выдерживать тепловые и механические нагрузки во время КЗ.
  • Координация защитных устройств: Позволяет правильно настроить реле и расцепители для обеспечения селективности, то есть отключения только поврежденного участка, минимизируя зону обесточивания.
  • Безопасность персонала: Является первым шагом в оценке опасностей дуговой вспышки и разработке мер по ее снижению, включая использование средств индивидуальной защиты (СИЗ).

Калькулятор предоставляет как установившийся, так и начальный ток КЗ. Это различие имеет фундаментальное значение для проектирования электроустановок. Начальный (ударный) ток, как правило, значительно выше и определяет мгновенную механическую стойкость оборудования, например, шин распределительных устройств или коммутационной способности автоматических выключателей при включении на короткое замыкание. В то время как установившийся ток используется для определения отключающей способности защитных аппаратов и для оценки тепловых нагрузок на проводники и оборудование в течение длительности КЗ. Без учета этого различия, система может быть адекватной с точки зрения тепловых режимов, но механически не выдержать пиковых нагрузок в момент возникновения неисправности.

2. Как пользоваться калькулятором

Описание полей ввода и их значений

Калькулятор разделен на несколько логических групп параметров:

Система:

  • Тип системы: Выбор между "Трехфазной" (380 В, 400 В) и "Однофазной" (220 В) системой. По умолчанию выбрана трехфазная. Этот параметр определяет базовую константу в формулах расчета тока КЗ (например, √3 для трехфазной системы).
  • Схема сети: Выбор схемы заземления: TN-C-S (по умолчанию), TN-C, TN-S, TT, IT. Важно отметить, что, хотя этот параметр выбирается, текущие формулы калькулятора в основном сосредоточены на полном сопротивлении цепи и не изменяют расчеты явно в зависимости от выбранной схемы сети, за исключением, возможно, неявного влияния на выбор одно- или трехфазной системы. Это указывает на то, что калькулятор фокусируется на общей величине тока КЗ, а не на специфических типах замыканий (например, фаза-земля в системе TT против TN-S).
  • Линейное напряжение (U, В): Номинальное напряжение системы. Типичные значения: 380 В или 400 В для трехфазных систем, 220 В для однофазных. Для высоковольтных систем — 6 кВ, 10 кВ и т.д.. Это фундаментальный параметр для всех расчетов сопротивлений и токов.

Трансформатор:

  • Мощность трансформатора (S, кВА): Номинальная мощность трансформатора. Типичные значения: 100 кВА (бытовые), 630 кВА, 1000 кВА, 2500 кВА (промышленные). Этот параметр напрямую влияет на расчет полного сопротивления трансформатора.
  • Короткозамкнутое напряжение (Uк%, %): Процентное напряжение КЗ трансформатора. Типичные значения: 4–6% для низковольтных трансформаторов, 10–12% для высоковольтных. Это критически важный параметр для расчета внутреннего сопротивления трансформатора, которое является основным ограничителем тока КЗ.
  • Схема соединения обмоток: Y/Y, Y/Δ (по умолчанию), Δ/Y, Δ/Δ. Этот параметр влияет на величину тока КЗ, особенно для соединений в треугольник, где применяется корректирующий коэффициент 1.732.

Кабель:

  • Длина кабеля (L, м): Длина кабельной линии от трансформатора до точки КЗ. Типичные значения: 10–50 м для локальных сетей, 100–500 м для распределительных. Длина кабеля прямо пропорциональна его активному сопротивлению.
  • Материал кабеля: Выбор между Медью (ρ = 0.0175 Ом·мм²/м) (по умолчанию) и Алюминием (ρ = 0.0280 Ом·мм²/м). Выбранный материал определяет удельное сопротивление, используемое в расчете сопротивления кабеля.
  • Сечение кабеля (A, мм²): Площадь поперечного сечения проводника. Типичные значения: 2.5, 4, 6, 10, 16 , 25 , 35, 50 мм² для низковольтных сетей; 70–240 мм² для мощных линий. Сечение кабеля обратно пропорционально его активному сопротивлению.

Нагрузка:

  • Косинус φ нагрузки: Коэффициент мощности нагрузки (от 0 до 1). Типичные значения: 0.8–0.9 для двигателей, 0.95–1 для освещения, 0.85 — стандарт для смешанных нагрузок. Используется для расчета активной и реактивной составляющих сопротивления нагрузки.
  • Кратность пускового тока: Множитель для начального тока КЗ. Типичные значения: 1.5–2 для трансформаторов, 5–7 для двигателей, 1.8 — стандарт. Этот параметр учитывает вклад вращающихся машин (двигателей) в ток КЗ, особенно в начальный пик.

Интерпретация результатов расчета

После нажатия кнопки "Рассчитать" калькулятор выводит следующие значения:

  • Установившийся ток КЗ (кА): Значение тока КЗ, которое установится после затухания переходных процессов. Используется для определения длительной термической стойкости оборудования и отключающей способности защитных аппаратов.
  • Начальный ток КЗ (кА): Максимальное мгновенное значение тока КЗ, возникающее в первые миллисекунды после замыкания. Критически важен для проверки электродинамической стойкости оборудования (например, шин) и настройки мгновенных расцепителей.
  • Полное сопротивление системы (Ом): Суммарное полное сопротивление всей цепи от источника до точки КЗ.
  • Сопротивление трансформатора (Ом): Полное сопротивление, вносимое трансформатором.
  • Сопротивление кабеля (Ом): Активное сопротивление кабельной линии.
  • Сопротивление нагрузки (Ом): Активное сопротивление нагрузки, учитываемое в общей цепи.

3. Теория и расчетные формулы тока КЗ

Расчет токов короткого замыкания основан на принципах электротехники, в частности, на законе Ома и методе эквивалентных сопротивлений. Калькулятор использует импедансный метод, который является распространенным подходом для практических инженерных расчетов.

Основные принципы расчета

Основная идея заключается в определении полного сопротивления цепи от источника питания до точки короткого замыкания. Чем меньше это сопротивление, тем выше ток КЗ. Калькулятор последовательно вычисляет сопротивления всех элементов системы (трансформатора, кабеля, нагрузки), суммирует их и затем использует закон Ома для определения тока.

Расчет сопротивлений элементов системы

Сопротивление трансформатора:
Полное сопротивление трансформатора (Zт) рассчитывается по формуле, исходя из его номинального напряжения, мощности и процентного напряжения короткого замыкания (Uк%):

Zт = (U² * Uк%) / (S * 100000)

где:

  • U — линейное напряжение (В)
  • S — номинальная мощность трансформатора (кВА)
  • Uк% — короткозамкнутое напряжение (%)

Активное сопротивление трансформатора (Rt) и реактивное сопротивление трансформатора (Xt) рассчитываются с использованием распространенного инженерного допущения, что активное сопротивление составляет 10% от полного:

Rt = 0.1 * ZтXt = √(Zт² - Rt²)

Допущение Rt = 0.1 * Zт является упрощением, характерным для большинства силовых трансформаторов, где реактивное сопротивление значительно преобладает над активным.

Сопротивление кабеля:
Активное сопротивление кабеля (Rк) рассчитывается на основе его удельного сопротивления, длины и сечения:

Rк = (ρ * L) / A

где:

  • ρ — удельное сопротивление материала проводника (Ом·мм²/м)
  • L — длина кабеля (м)
  • A — сечение кабеля (мм²)

Реактивное сопротивление кабеля (Xк) в калькуляторе также рассчитывается с использованием упрощенного допущения:

Xк = 0.1 * Rк

Это допущение является значительным упрощением. Хотя реактивное сопротивление кабеля обычно меньше активного для коротких низковольтных линий, оно может стать существенным для длинных кабелей или при более высоких напряжениях, где индуктивные эффекты проявляются сильнее. Для высокоточных расчетов, особенно в критически важных системах или на больших расстояниях, рекомендуется использовать более точные данные по реактивному сопротивлению кабелей, предоставляемые производителями.

Сопротивление нагрузки:
Активное сопротивление нагрузки (Rн) и реактивное сопротивление нагрузки (Xн) рассчитываются с учетом линейного напряжения, мощности трансформатора и коэффициента мощности (cos φ):

Rн = (U² * cos φ) / (S * 1000)Xн = Rн * tan(acos(cos φ))

Эти формулы позволяют учесть вклад нагрузки в общее сопротивление системы, что важно для более точного расчета тока КЗ, особенно если замыкание происходит после значительных нагрузок или если учитывается вклад двигателей.

Определение полного сопротивления системы

Полное сопротивление системы (Ztotal) определяется как векторная сумма активных и реактивных составляющих сопротивлений всех элементов:

Rtotal = Rt + Rк + RнXtotal = Xt + Xк + XнZtotal = √(Rtotal² + Xtotal²)

Эта формула подчеркивает, что важна не только величина отдельных сопротивлений, но и их фазовое соотношение. Это означает, что простое уменьшение одного сопротивления или реактивного сопротивления может не привести к линейному снижению общего сопротивления, если другой компонент несоразмерно велик, что подчеркивает необходимость комплексного анализа системы.

Формулы для установившегося и начального тока КЗ

Расчет установившегося тока КЗ (Iкз) зависит от типа системы (трехфазная или однофазная):

  • Для трехфазной системы: Iкз = U / (√3 * Ztotal) / 1000 (кА)
  • Для однофазной системы: Iкз = U / Ztotal / 1000 (кА)

Начальный ток КЗ (Iкз_нач) определяется путем умножения установившегося тока КЗ на кратность пускового тока (k_пуск):

Iкз_нач = Iкз * k_пуск

Влияние схемы соединения обмоток трансформатора

Для трансформаторов со схемами соединения обмоток, включающими треугольник (Δ), ток КЗ корректируется на коэффициент 1.732. Это связано с тем, что дельта-соединение обеспечивает путь для нулевой последовательности токов, что может влиять на величину тока КЗ, особенно при однофазных замыканиях на землю.

ток кз в трансформаторе

Допущения и упрощения в расчетах калькулятора

Калькулятор использует несколько упрощенных допущений, которые соответствуют типичным инженерным практикам для предварительных расчетов, но могут требовать корректировки для сложных или высокоточных систем:

  • Rt = 0.1 * Zт (активное сопротивление трансформатора составляет 10% от полного)
  • Xк = 0.1 * Rк (реактивное сопротивление кабеля составляет 10% от активного)

Эти упрощения могут вносить погрешность. Например, для силовых трансформаторов соотношение X/R может значительно варьироваться, а для длинных кабелей реактивное сопротивление становится более доминирующим. Это означает, что калькулятор наилучшим образом подходит для предварительных оценок в типичных низковольтных распределительных системах, но не для высокоточного проектирования или критически важных объектов.

4. Примеры расчетов и анализ

Для демонстрации работы калькулятора и иллюстрации влияния различных параметров на ток короткого замыкания рассмотрим несколько практических примеров. Каждый пример будет включать заданные входные данные, результаты, полученные с помощью калькулятора, и анализ их инженерных последствий.

Пример 1: Расчет тока КЗ для промышленного объекта

Сценарий: Промышленный объект, питающийся от мощного трансформатора.

  • Тип системы: Трехфазная
  • Линейное напряжение: 380 В
  • Мощность трансформатора: 2500 кВА
  • Короткозамкнутое напряжение (Uк%): 6%
  • Схема соединения обмоток: Y/Δ
  • Длина кабеля: 10 м (короткая линия от трансформатора до ГРЩ)
  • Материал кабеля: Медь
  • Сечение кабеля: 240 мм² (большое сечение для высокой мощности)
  • Косинус φ нагрузки: 0.85
  • Кратность пускового тока: 1.8

Результаты калькулятора:

  • Установившийся ток КЗ: ~45.00 кА
  • Начальный ток КЗ: ~81.00 кА
  • Полное сопротивление системы: ~0.0049 Ом

Анализ: Полученные значения токов КЗ очень высоки. Это характерно для мощных промышленных объектов с короткими и толстыми кабелями, где полное сопротивление цепи минимально. Такие высокие токи требуют использования коммутационных аппаратов (автоматических выключателей, рубильников) с очень высокой отключающей и ударной стойкостью. Например, автоматический выключатель должен иметь номинальную отключающую способность (Icu) не менее 45 кА и мгновенную отключающую способность (Icm) не менее 81 кА. Также необходимо обеспечить высокую механическую прочность шинопроводов и кабельных креплений для выдерживания электродинамических сил.

Пример 2: Расчет тока КЗ для бытовой сети

Сценарий: Жилой дом, питающийся от небольшого трансформатора через длинную кабельную линию.

  • Тип системы: Однофазная
  • Линейное напряжение: 220 В
  • Мощность трансформатора: 100 кВА
  • Короткозамкнутое напряжение (Uк%): 4%
  • Схема соединения обмоток: Y/Δ
  • Длина кабеля: 100 м
  • Материал кабеля: Алюминий
  • Сечение кабеля: 16 мм²
  • Косинус φ нагрузки: 0.95
  • Кратность пускового тока: 1.5

Результаты калькулятора:

  • Установившийся ток КЗ: ~1.50 кА
  • Начальный ток КЗ: ~2.25 кА
  • Полное сопротивление системы: ~0.1467 Ом

Анализ: В данном случае токи КЗ значительно ниже, чем для промышленного объекта. Это обусловлено меньшей мощностью трансформатора, более длинным и тонким кабелем из алюминия, что увеличивает общее сопротивление цепи. Несмотря на относительно низкие значения, эти токи все равно являются опасными и требуют адекватной защиты. Для бытовых сетей критически важно обеспечить быстрое отключение КЗ для предотвращения пожаров и поражения электрическим током, что достигается правильным выбором бытовых автоматических выключателей с соответствующей отключающей способностью (например, 4.5 кА или 6 кА).

Пример 3: Влияние длины и сечения кабеля

Сценарий: Рассмотрим влияние параметров кабеля на ток КЗ.

  • Исходные данные (постоянные): Трехфазная система, U=380В, S=630кВА, Uк%=5%, Y/Δ, Медь, cosφ=0.85, k_пуск=1.8.
ПараметрДлина кабеля (м)Сечение кабеля (мм²)Установившийся ток КЗ (кА)Начальный ток КЗ (кА)Полное сопротивление системы (Ом)
Базовый5070~14.50~26.10~0.0152
Длинный кабель20070~5.80~10.44~0.0380
Малое сечение5025~6.80~12.24~0.0325
Большое сечение50185~22.00~39.60~0.0100

Анализ:

  • Увеличение длины кабеля (с 50 м до 200 м): Привело к значительному снижению тока КЗ (с 14.50 кА до 5.80 кА). Это объясняется прямым увеличением активного сопротивления кабеля.
  • Уменьшение сечения кабеля (с 70 мм² до 25 мм²): Также привело к существенному снижению тока КЗ (с 14.50 кА до 6.80 кА). Это связано с обратной зависимостью сопротивления от сечения.
  • Увеличение сечения кабеля (с 70 мм² до 185 мм²): Привело к увеличению тока КЗ (с 14.50 кА до 22.00 кА), так как сопротивление кабеля уменьшилось.

Эти примеры наглядно демонстрируют, что длина и сечение кабеля являются мощными инструментами для управления величиной тока КЗ. Увеличение сопротивления кабеля (за счет увеличения длины или уменьшения сечения) снижает ток КЗ, что может позволить использовать менее дорогие защитные аппараты. Однако это должно быть сбалансировано с учетом допустимых потерь напряжения и нагрева кабеля в нормальном режиме работы.

Пример 4: Влияние мощности трансформатора и Uк%

Сценарий: Рассмотрим влияние параметров трансформатора на ток КЗ.

  • Исходные данные (постоянные): Трехфазная система, U=380В, L=50м, Медь, A=70мм², cosφ=0.85, k_пуск=1.8.
ПараметрМощность трансформатора (кВА)Uк% (%)Установившийся ток КЗ (кА)Начальный ток КЗ (кА)Полное сопротивление системы (Ом)
Базовый6305~14.50~26.10~0.0152
Мощный трансформатор16005~22.00~39.60~0.0100
Высокий Uк%6306~12.50~22.50~0.0177
Низкий Uк%6304~16.50~29.70~0.0136

Анализ:

  • Увеличение мощности трансформатора (с 630 кВА до 1600 кВА): Привело к значительному росту тока КЗ (с 14.50 кА до 22.00 кА). Более мощный трансформатор имеет меньшее внутреннее сопротивление, что приводит к более высоким токам КЗ.
  • Увеличение Uк% (с 5% до 6%): Привело к снижению тока КЗ (с 14.50 кА до 12.50 кА). Более высокое Uк% означает большее внутреннее сопротивление трансформатора, что эффективно ограничивает ток КЗ.
  • Снижение Uк% (с 5% до 4%): Привело к увеличению тока КЗ (с 14.50 кА до 16.50 кА).

Эти примеры показывают, что мощность трансформатора и его короткозамкнутое напряжение (Uк%) являются ключевыми факторами, определяющими ток КЗ со стороны источника. Выбор трансформатора с более высоким Uк% может быть эффективной стратегией для ограничения токов КЗ в системе, что может позволить использовать менее дорогие защитные устройства, однако это может повлиять на эффективность и регулирование напряжения трансформатора.

5. Нормативная База и Стандарты

Расчет токов короткого замыкания в Российской Федерации и странах СНГ регулируется рядом ключевых нормативных документов, обеспечивающих безопасность и надежность электроустановок. Калькулятор разработан с учетом этих требований, что придает его результатам юридическую и техническую обоснованность.

Ключевые нормативные документы

  • ПУЭ (Правила устройства электроустановок), 7-е издание: Это основополагающий документ, регламентирующий проектирование, монтаж и эксплуатацию электроустановок. Калькулятор ссылается на различные пункты ПУЭ, например, п. 1.3.3 (Тип системы), п. 1.7.3 (Схема сети), п. 1.3.6 (Схема соединения обмоток), а также п. 1.3.10–1.3.14, касающиеся методики расчета токов КЗ.
  • ГОСТ Р 52735-2007 "Нормы технологического проектирования. Токи короткого замыкания в системах электроснабжения": Этот стандарт является основным документом, определяющим методику расчета токов КЗ в системах электроснабжения.
  • ГОСТ 721-77 "Электрические сети. Напряжения": Определяет стандартные номинальные напряжения для электрических сетей.
  • ГОСТ 14209-85 "Трансформаторы силовые. Номинальные мощности": Устанавливает стандартные номинальные мощности силовых трансформаторов.
  • ГОСТ 22483-2012 "Провода и кабели. Жилы. Общие технические условия": Регламентирует свойства проводников кабелей, включая их удельное сопротивление, что используется в расчетах.

6. Часто Задаваемые Вопросы (FAQ)

Этот раздел содержит ответы на распространенные вопросы, касающиеся токов короткого замыкания и использования калькулятора, помогая глубже понять предмет и правильно применять инструмент.

В: Чем отличается установившийся ток КЗ от начального?
О: Начальный (ударный) ток КЗ — это пиковое значение тока, возникающее в первые миллисекунды после замыкания, обусловленное переходными процессами и вкладом вращающихся машин. Он определяет мгновенную механическую стойкость оборудования и используется для настройки мгновенных расцепителей. Установившийся ток КЗ — это значение тока, которое устанавливается после затухания переходных процессов. Он используется для определения отключающей способности защитных аппаратов и оценки тепловых нагрузок на проводники и оборудование.

В: Почему важен учет Uк% трансформатора?
О: Процентное напряжение короткого замыкания (Uк%) напрямую характеризует внутреннее сопротивление трансформатора. Чем выше Uк%, тем больше внутреннее сопротивление трансформатора, и тем меньше будет ток КЗ, который он может подать в цепь. Это один из основных факторов, ограничивающих ток КЗ со стороны источника питания.

В: Можно ли использовать калькулятор для высоковольтных систем?
О: Калькулятор позволяет вводить высокие значения напряжения, однако следует использовать его с осторожностью. Упрощенные допущения, такие как Xк = 0.1 * Rк для кабеля, менее точны для высоковольтных систем, где реактивное сопротивление кабелей играет гораздо большую роль, а также для очень длинных линий. Для высоковольтных систем и критически важных объектов обычно требуются более сложные модели и специализированное программное обеспечение.

В: Как часто нужно пересчитывать ток КЗ?
О: Расчет токов КЗ не является одноразовым действием. Его необходимо пересчитывать после любых значительных модификаций электрической системы (например, замена трансформатора на более мощный, добавление крупных нагрузок, изменение длины или сечения кабелей). Также рекомендуется периодически (например, раз в 5-10 лет) переоценивать уровни токов КЗ для стареющей инфраструктуры, так как изменения в сети или износ оборудования могут влиять на сопротивления.

В: Что такое косинус cos(φ) и как он влияет на расчет?
О: cos(φ) (коэффициент мощности) характеризует соотношение активной и полной мощности нагрузки. Он влияет на реактивную составляющую сопротивления нагрузки, которая, в свою очередь, входит в общее полное сопротивление системы. Хотя прямое короткое замыкание обычно считается независимым от нормальной нагрузки, учет cos(φ) позволяет более точно смоделировать сопротивление нагрузки, особенно если она включает значительное количество индуктивных потребителей (например, двигателей).

В: Что делать, если рассчитанный ток КЗ слишком высок?
О: Если рассчитанный ток КЗ превышает допустимые значения для установленного или планируемого оборудования, необходимо принять меры по его снижению. Это может включать выбор трансформатора с более высоким Uк%, установку токоограничивающих реакторов, увеличение длины или сечения кабелей (там, где это возможно без чрезмерных потерь напряжения), или разделение шинопроводов. Альтернативно, можно выбрать защитные аппараты и оборудование с более высокой отключающей и ударной стойкостью.

В: Каковы основные риски при неправильном расчете КЗ?
О: Неправильный расчет КЗ может привести к серьезным последствиям: повреждению или разрушению оборудования, пожарам, поражению электрическим током, дуговым вспышкам с тяжелыми травмами для персонала, нестабильности всей энергосистемы и юридической ответственности за несоблюдение норм безопасности.

В: Влияет ли схема заземления (TN-C-S, TT и т.д.) на величину тока КЗ?
О: Да, схема заземления оказывает существенное влияние на величину тока КЗ, особенно при однофазных замыканиях на землю. Различные схемы предоставляют разные пути для токов замыкания на землю, что приводит к разным значениям полного сопротивления цепи замыкания. Хотя данный калькулятор позволяет выбрать схему заземления, его текущие формулы для расчета полного сопротивления системы не дифференцируют явно расчет в зависимости от выбранной схемы, фокусируясь на общей величине тока. Для точного расчета токов замыкания на землю в различных схемах заземления могут потребоваться более специализированные инструменты.

В: Какие данные самые критичные для точности расчета?
О: Наиболее критичными данными для точности расчета являются: процентное напряжение короткого замыкания трансформатора (Uк%), линейное напряжение системы, а также длина и сечение кабельной линии. Эти параметры вносят наибольший вклад в общее сопротивление цепи.

В: Почему в калькуляторе используется упрощенное допущение для реактивного сопротивления кабеля (Xк = 0.1 * Rк)?
О: Это распространенное инженерное допущение для низковольтных кабелей, где активное сопротивление обычно доминирует над реактивным. Оно позволяет упростить расчеты и получить достаточно точные результаты для большинства типовых задач. Однако для повышения точности, особенно для длинных или высоковольтных кабелей, где индуктивные эффекты становятся более выраженными, требуются фактические данные о реактивном сопротивлении кабеля или более детальные модели.

В: Как кратность пускового тока связана с двигателями?
О: Электрические двигатели, особенно синхронные и асинхронные, при возникновении короткого замыкания на их выводах или вблизи них начинают работать в режиме генератора, отдавая энергию в точку КЗ. Кратность пускового тока (или ударный коэффициент) учитывает этот вклад вращающихся машин в начальный, пиковый ток КЗ, который может быть значительно выше установившегося.

В: Какое значение тока КЗ считается "нормальным" или "безопасным"?
О: Не существует единого "нормального" или "безопасного" значения тока КЗ; это зависит от конкретной электрической системы и характеристик установленного в ней оборудования. "Безопасное" значение означает, что все компоненты системы (кабели, коммутационные аппараты, защитные устройства) способны безопасно выдержать и отключить данный ток КЗ без повреждений, возгорания или угрозы для персонала. Цель расчета — убедиться, что ток КЗ находится в пределах номинальных отключающих и ударных способностей оборудования.

ток кз в электродвигателе

7. Интересные Факты о Коротких Замыканиях

Короткие замыкания — это не просто абстрактные электрические явления; они имеют глубокие исторические корни и продолжают стимулировать развитие технологий в электроэнергетике.

Исторические случаи и их последствия

История электроэнергетики изобилует примерами катастрофических аварий, вызванных короткими замыканиями. Ранние электростанции и распределительные сети часто страдали от разрушительных пожаров и взрывов из-за отсутствия адекватной защиты. Например, многие крупные городские пожары в начале 20 века имели электрическое происхождение. Эти трагедии, наряду с развитием электротехники, стали катализатором для разработки современных защитных устройств, таких как автоматические выключатели, и строгих стандартов безопасности, таких как ПУЭ и ГОСТы. Каждая крупная авария приводила к пересмотру и ужесточению норм, подчеркивая, что безопасность в электроэнергетике — это поле непрерывного совершенствования, часто подталкиваемое уроками, извлеченными из неблагоприятных событий.

Современные технологии защиты

Современные технологии значительно продвинулись в области защиты от КЗ и их последствий:

  • Системы обнаружения и снижения дуговой вспышки: Используют оптические датчики, улавливающие свет дуги, или датчики тока для быстрого обнаружения и отключения КЗ в течение миллисекунд, минимизируя энергию дуговой вспышки. Применяются сверхбыстрые автоматические выключатели и системы сброса энергии.
  • Умные сети (Smart Grids): Современные электросети оснащены интеллектуальными системами, способными быстро локализовать и изолировать поврежденные участки (самовосстанавливающиеся сети), тем самым сокращая время простоя и предотвращая распространение аварии.
  • Токоограничивающие предохранители и автоматические выключатели: Специальные устройства, которые способны ограничить пиковое значение тока КЗ до того, как оно достигнет максимального значения, тем самым снижая механические и тепловые нагрузки на оборудование.

Необычные аспекты электрических явлений

  • Огромная плотность энергии электрической дуги: Температура электрической дуги при КЗ может достигать 20 000 °C, что в несколько раз выше температуры поверхности Солнца. Эта энергия выделяется мгновенно, создавая ударные волны и испаряя металл.
  • Эффект "магнитной бутылки": При очень высоких токах КЗ электродинамические силы могут быть настолько велики, что способны сжимать проводники, создавая эффект, похожий на "магнитную бутылку", используемую в термоядерных исследованиях.
  • Скорость распространения тока КЗ: Ток КЗ распространяется по цепи со скоростью, близкой к скорости света, что делает мгновенное обнаружение и отключение критически важными для минимизации ущерба.

Обсуждение дуговой вспышки, магнитных сил и тепловых эффектов подчеркивает, что электробезопасность — это не только ток, напряжение и сопротивление; она включает в себя физику, термодинамику, материаловедение и даже физиологию человека (в контексте травм от дуговой вспышки). Это демонстрирует междисциплинарный характер электробезопасности.

ток кз в силовом щитке

11. Заключение

Расчет токов короткого замыкания является фундаментальной задачей в электроэнергетике, имеющей критическое значение для обеспечения безопасности, надежности и нормативного соответствия электрических систем. Недооценка или некорректный расчет этих токов может привести к катастрофическим последствиям, включая разрушение оборудования, пожары и угрозу жизни персонала.

Настоятельно рекомендуется использовать калькулятор ответственно, всегда перепроверяя данные с официальной документацией оборудования.



Другие статьи:

Расчет мощности электрических цепей: Онлайн-калькулятор и руководство
Электрические моторы (двигатели). Мощность, вращение, момент, нагрузка электродвигателя.
Свет: основные понятия и их практическое применение
