Какие бывают кабели? Обзор популярных типов и характеристик кабелей, проводов и шнуров

В современном мире, где электричество играет ключевую роль, невозможно обойтись без надежной системы электропроводки. Основой этой системы являются кабели, провода и шнуры. Но знаете ли вы, чем они отличаются друг от друга и какие бывают виды? В этой статье мы подробно разберем, что такое кабель, провод и шнур, их основные характеристики, назначение и области применения, а также дадим практические рекомендации по выбору.

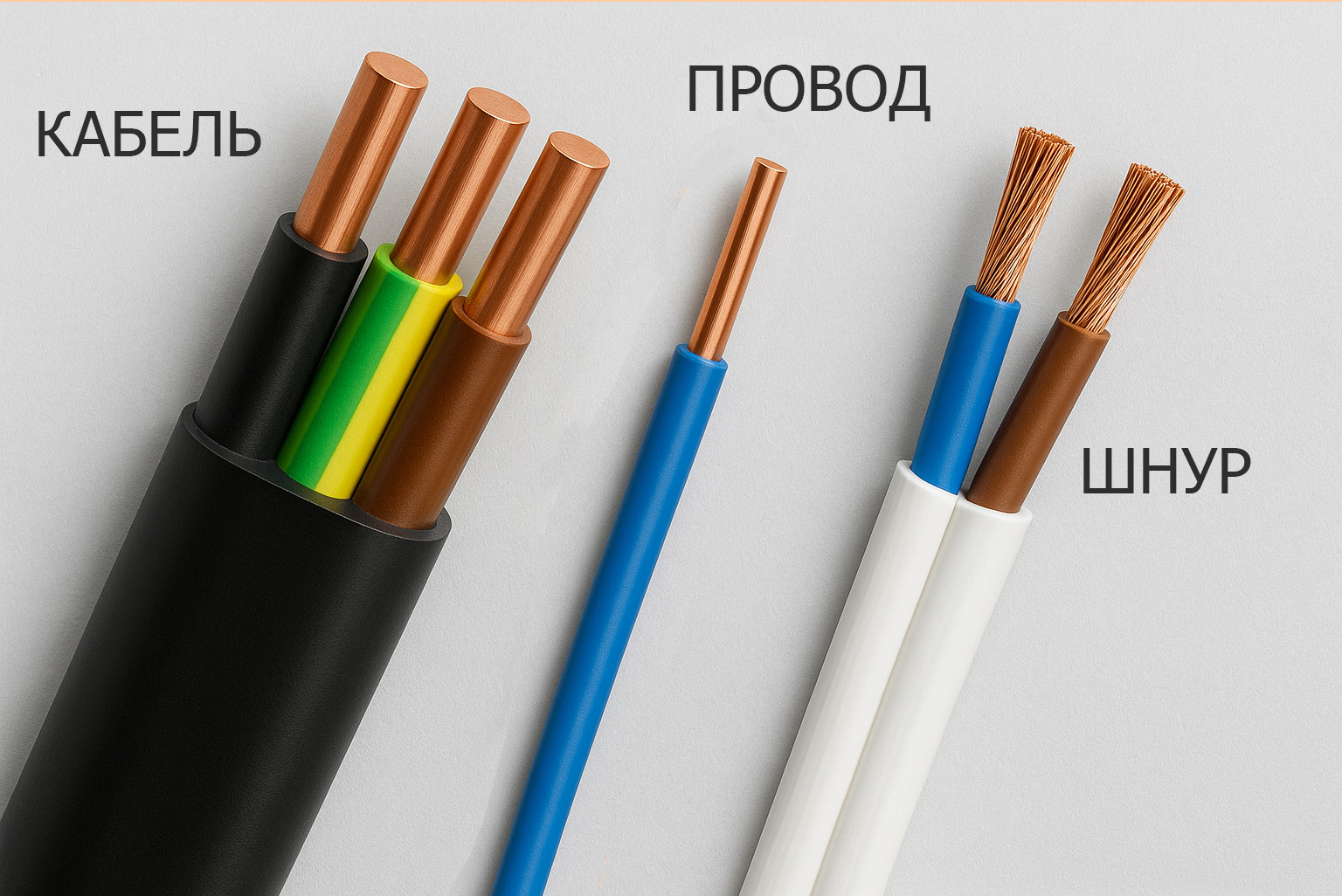

Что такое кабель, провод и шнур: ключевые отличия

Часто эти термины используются как синонимы, но в электротехнике они имеют четкие различия, закрепленные в нормативных документах.

Кабель

Это одно или несколько изолированных токопроводящих жил (или оптических волокон), заключенных в общую герметичную защитную оболочку. Эта оболочка предназначена для защиты от влаги, механических повреждений, агрессивных сред и электромагнитных помех. Кабели могут иметь дополнительную броню и защитные покровы.

Назначение: Передача электрической энергии, сигналов связи, данных на большие расстояния, часто в сложных условиях прокладки (под землей, под водой, в агрессивных средах).

Провод

Это одна или несколько неизолированных или изолированных жил, поверх которых, в зависимости от условий прокладки и эксплуатации, может быть неметаллическая оболочка, обмотка или оплетка. Провода не предназначены для прокладки под землей или в воде без дополнительных защитных структур.

Назначение: Использование в электропроводке зданий, монтаже электрооборудования, воздушных линиях электропередачи, изготовлении обмоток электрических машин.

Шнур

Это гибкий провод с изолированными жилами, предназначенный для подключения бытовых электроприборов к электрической сети, а также для изготовления удлинителей. Отличается повышенной гибкостью и обычно имеет небольшое сечение жил.

Назначение: Подключение подвижных бытовых электроприборов, удлинители, временные подключения.

Основные виды кабелей и проводов

Теперь рассмотрим основные категории и типы кабельно-проводниковой продукции, их характеристики и применение.

1. Силовые кабели

Назначение: Передача и распределение электрической энергии в стационарных установках на напряжение до 35 кВ и выше, а также для подключения подвижного электрооборудования.

1.1. По материалу токопроводящих жил

Медные кабели

Медный кабель отличается рядом важных преимуществ. Он обладает высокой электропроводностью, что снижает потери энергии при передаче тока. Гибкость кабеля облегчает монтаж, особенно в сложных или ограниченных пространствах. Кроме того, медь имеет высокую механическую прочность и устойчивость к коррозии, что повышает надёжность и срок службы изделия.

Вместе с тем, у медного кабеля есть и недостатки. Основной минус — высокая стоимость, особенно по сравнению с алюминиевыми аналогами. Также медные кабели имеют больший вес.

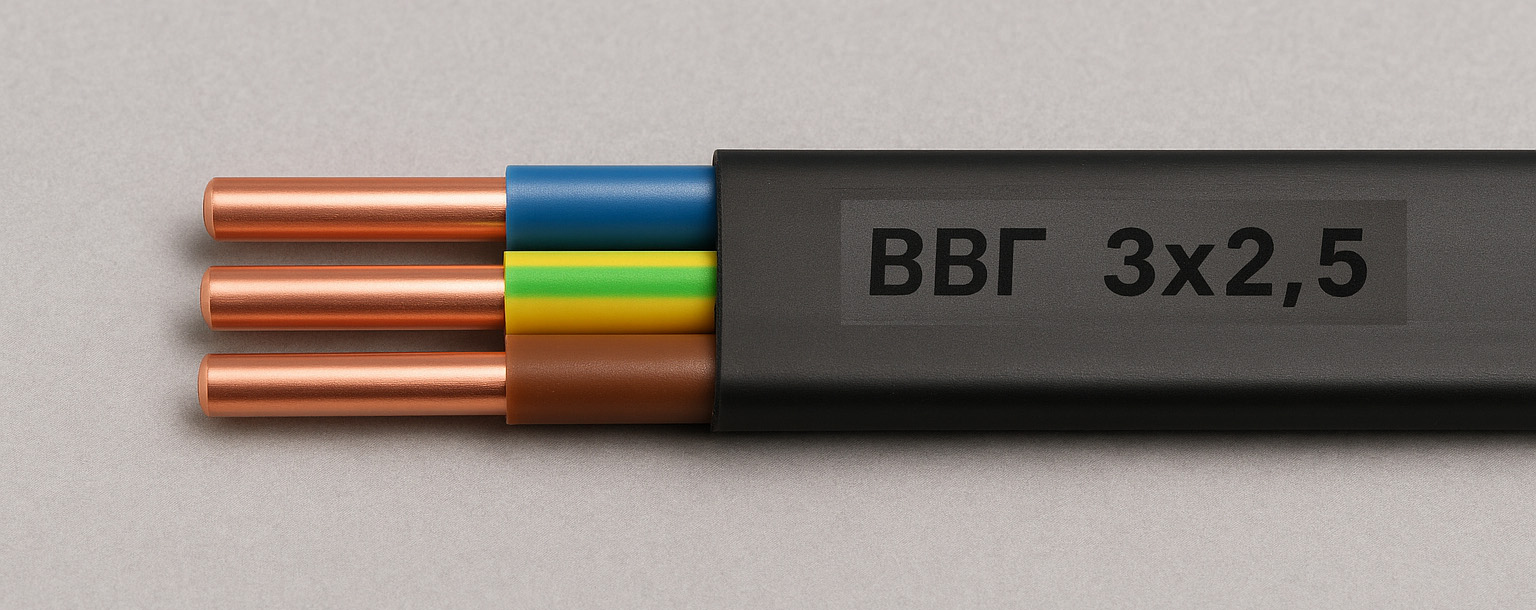

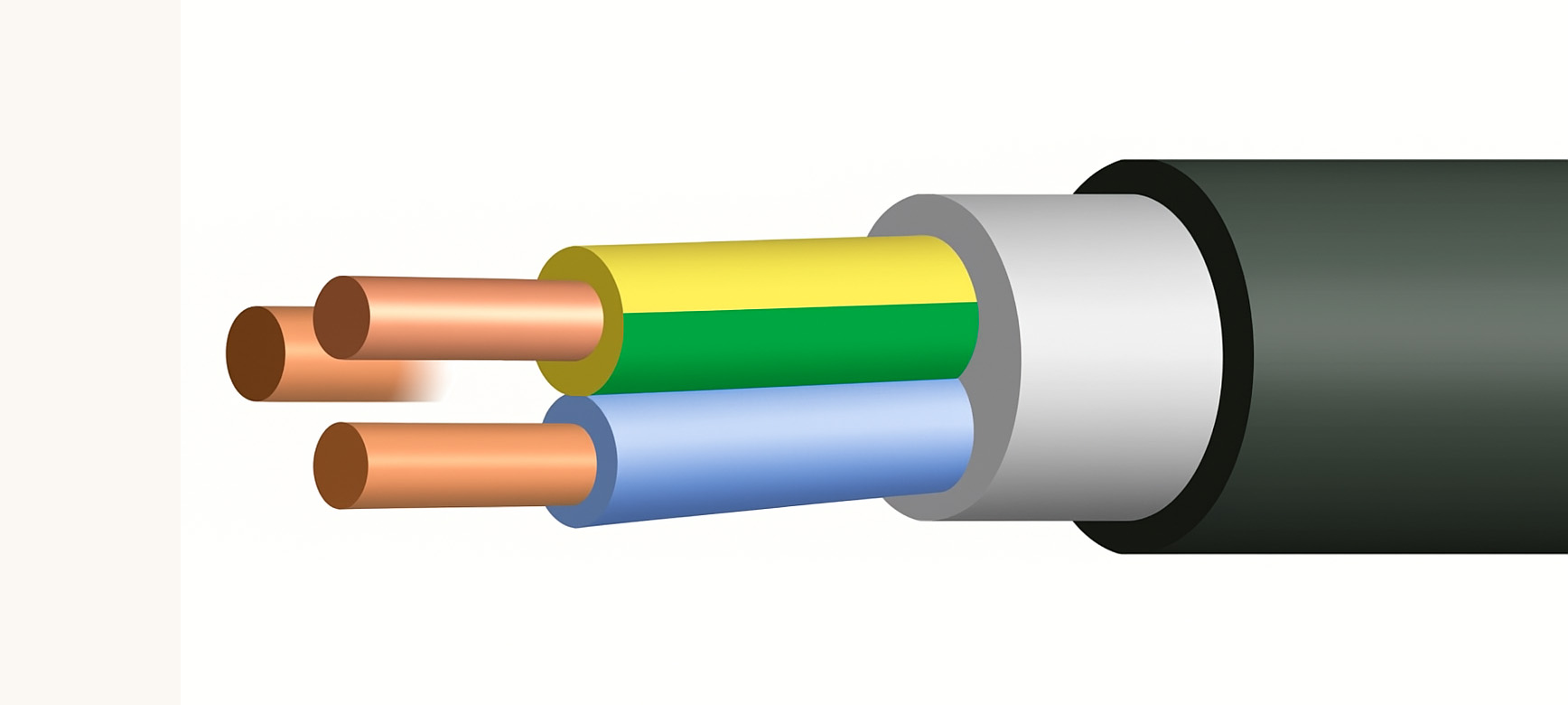

• ВВГ



  Назначение: Для стационарной прокладки электропроводки в сухих и влажных помещениях, производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Важно, что кабель ВВГ не предназначен для прокладки в грунте, так как не имеет дополнительной защиты от механических повреждений и воздействия внешней среды.

  Конструкция: Медные жилы, изоляция жил из ПВХ пластиката, оболочка из ПВХ пластиката. Жилы могут быть однопроволочными (для сечений кабеля до 16 мм²) или многопроволочными (для больших сечений). Форма: круглая или плоская.

  Расшифровка:

  • В - Изоляция жил из ПВХ пластиката.
  • В - Оболочка из ПВХ пластиката.
  • Г - Отсутствие защитного покрова (голый).

  Плюсы:

  • Долговечность (срок службы до 30 лет).
  • Устойчивость к влаге и агрессивным средам.
  • Широкий диапазон рабочих температур (от -50 до +50°C).

  Минусы:

  • Не поддерживает горение (но без дополнительной маркировки "нг" может распространять горение при групповой прокладке).

  Рекомендации: Применяется для большинства видов электропроводки в жилых и производственных помещениях.

• ВВГнг, ВВГнг-LS, ВВГнг-FRLS

  Это модификации ВВГ с улучшенными противопожарными свойствами.

  • ВВГнг: "нг" - не распространяет горение при групповой прокладке.

    Плюсы: Повышенная пожаробезопасность по сравнению с ВВГ.

    Рекомендации: Обязателен для групповой прокладки в пучках.

  • ВВГнг-LS: "LS" - Low Smoke (низкое дымо- и газовыделение).

    Назначение: Для прокладки в помещениях с массовым пребыванием людей (больницы, школы, торговые центры), где важно минимизировать риски отравления продуктами горения при пожаре.

    Плюсы: Минимальное выделение дыма и токсичных газов при горении.

    Рекомендации: Строго рекомендован для объектов социальной инфраструктуры и мест массового скопления людей.

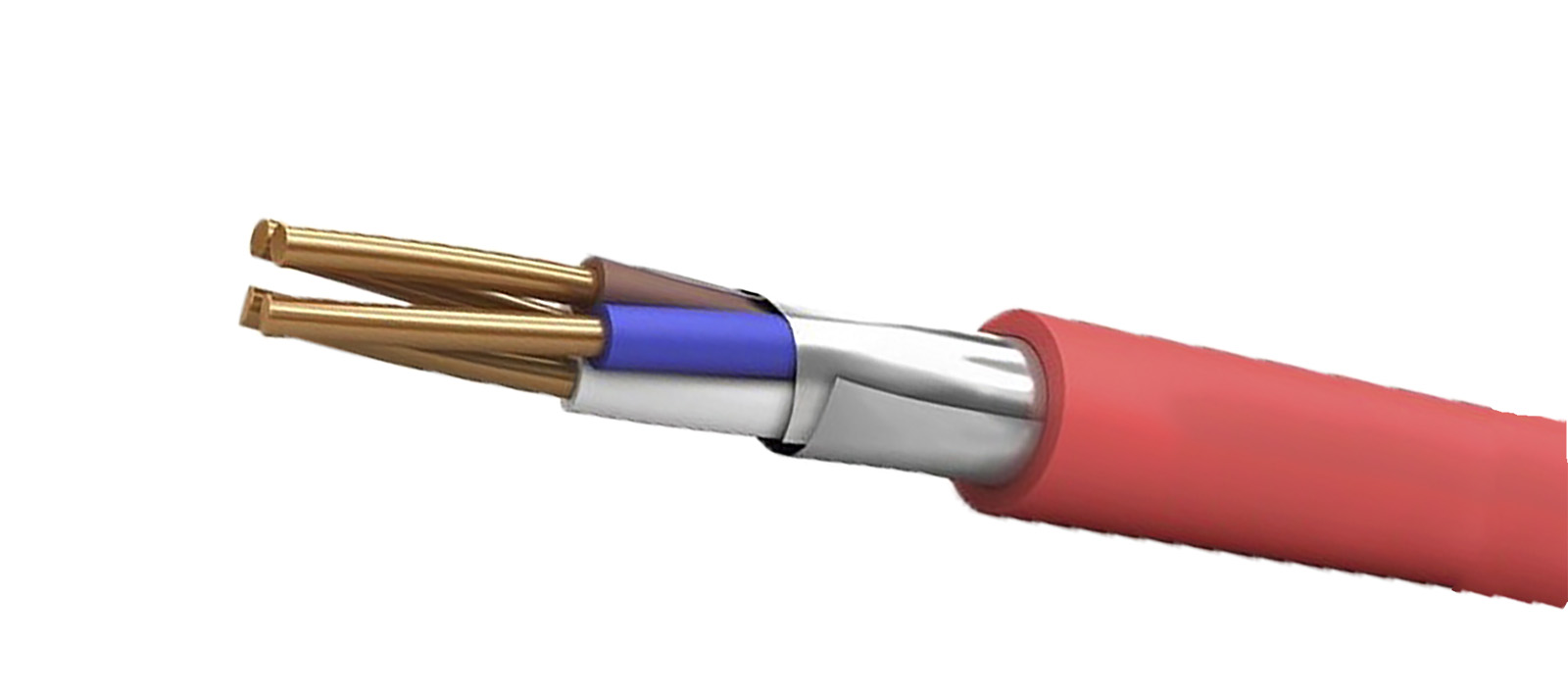

  • ВВГнг-FRLS: "FR" - Fire Resistant (огнестойкий).

    Назначение: Для систем пожарной безопасности (пожарная сигнализация, системы оповещения и управления эвакуацией, пожаротушения), которые должны сохранять работоспособность в условиях пожара в течение определенного времени.

    Особенности конструкции: Дополнительный огнезащитный слой (например, из слюдосодержащей ленты) под изоляцией.

    Плюсы: Сохраняет функциональность при пожаре (например, до 180 минут). Критически важен для систем, обеспечивающих эвакуацию и пожаротушение.

    Рекомендации: Обязателен для систем противопожарной защиты согласно нормам.

• ППГнг-HF



  Назначение: Для прокладки на объектах с повышенными требованиями к пожарной безопасности, где важно исключить выделение коррозионно-активных газообразных продуктов при горении (серверные, АЭС, метро, ЦОД, промышленные объекты с чувствительным оборудованием).

  Расшифровка: П - провод, П - полимерная композиция, Г - голый, нг - не распространяет горение, HF - Halogen Free (без галогенов).

  Отличие от ВВГнг-LS: В случае пожара не выделяет галогеносодержащих веществ, которые при контакте с водой образуют кислоты, способные повредить электронику и металлоконструкции.

  Плюсы: Полностью безгалогенный, не выделяет коррозионно-активных газов, минимальное дымовыделение.

  Минусы: Более высокая стоимость.

  Рекомендации: Использовать там, где требуется максимальная защита оборудования и людей от токсичных и коррозионных продуктов горения.

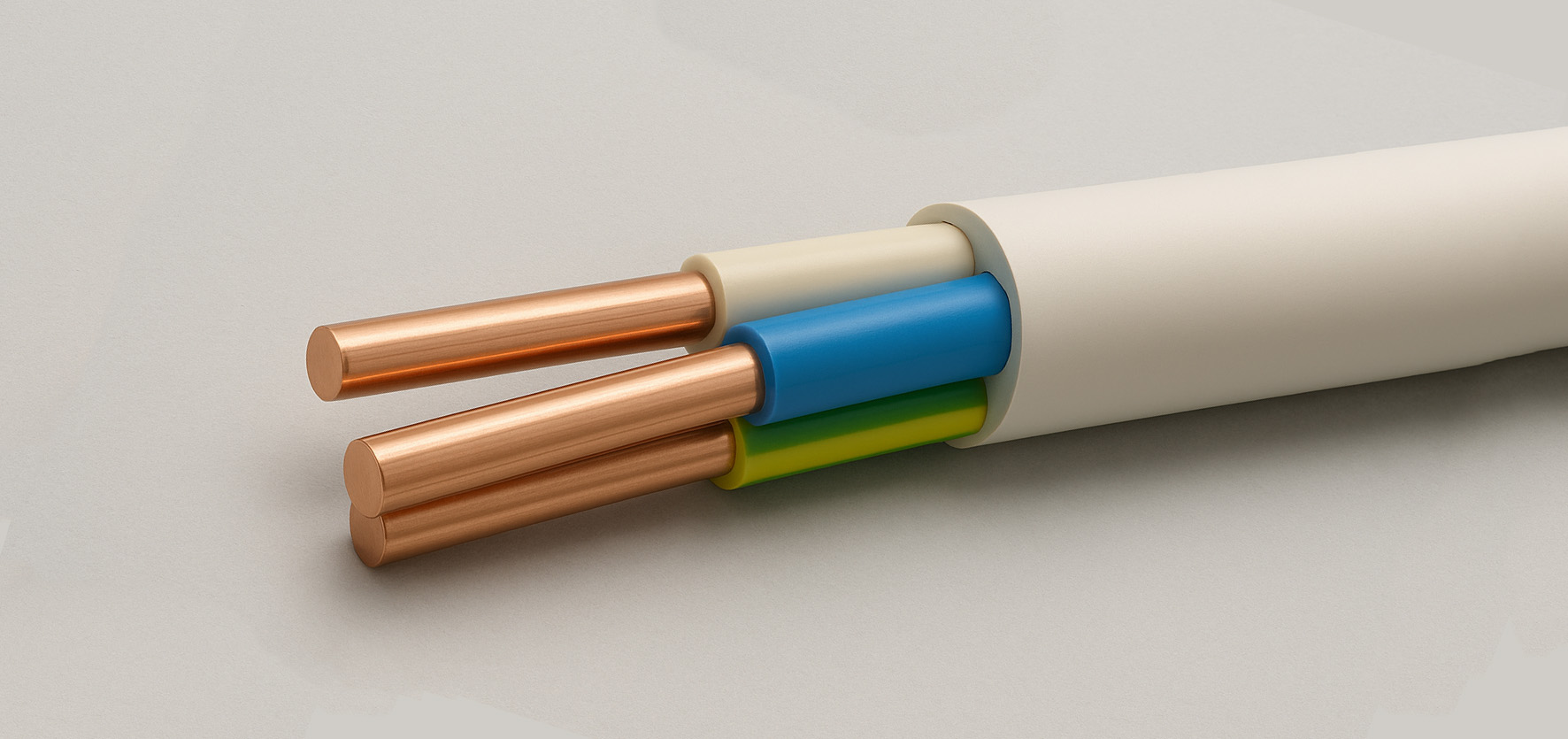

• NYM (НУМ)



  Назначение: Для внутренней и наружной стационарной проводки в жилых и административных зданиях, в сухих и влажных помещениях, а также на открытом воздухе при отсутствии прямого воздействия солнечного излучения.

  Конструкция: Медные жилы, ПВХ изоляция жил, заполнение из невулканизированной резиновой смеси (уплотняет кабель, придает круглую форму, облегчает разделку), внешняя ПВХ оболочка.

  Расшифровка: Соответствует немецкому стандарту VDE. "N" - нормализованный, "Y" - ПВХ-изоляция, "M" - монтажный.

  Плюсы:

  • Высокая надежность и безопасность.
  • Удобство монтажа благодаря заполнителю (сохраняет форму, легко гнется).
  • Не поддерживает горение при одиночной прокладке.

  Минусы:

  • Не предназначен для использования в земле без дополнительной защиты.
  • Чувствителен к УФ-излучению (требует защиты при наружной прокладке).

  Сравнение с ВВГ: NYM часто имеет более высокое качество исполнения, удобнее в монтаже, но дороже. ВВГ более универсален для российского рынка.

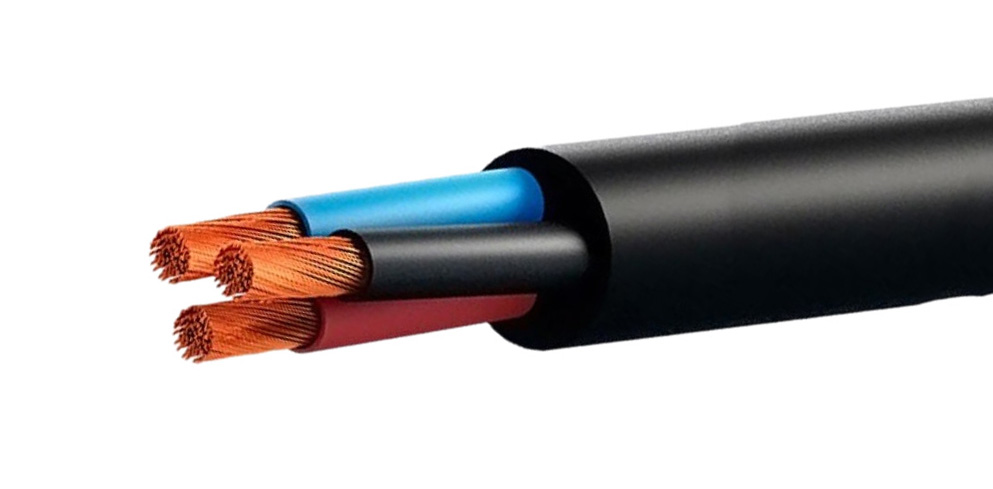

• КГ (Кабель Гибкий)



  Назначение: Для присоединения подвижных механизмов и электроинструмента к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В.

  Конструкция: Медные многопроволочные жилы, изоляция из резины, оболочка из резины. Очень гибкий.

  Расшифровка:

  • К - Кабель.
  • Г - Гибкий.

  Плюсы:

  • Высокая гибкость, устойчивость к многократным изгибам.
  • Широкий температурный диапазон.
  • Устойчивость к механическим воздействиям, влаге.

  Минусы:

  • Резиновая изоляция может быть менее устойчива к некоторым агрессивным средам по сравнению с ПВХ.
  • Относительно высокая стоимость.

  Рекомендации: Идеален для подключения сварочных аппаратов, насосов, тепловых пушек, электроинструмента, промышленных роботов.

• КГ-ХЛ

  "ХЛ" - хладостойкое исполнение. Отличается от КГ тем, что его резиновая изоляция и оболочка сохраняют эластичность и работоспособность при очень низких температурах (до -60°C).

  Плюсы: Работает в условиях Крайнего Севера и других холодных регионов.

  Рекомендации: Незаменим для эксплуатации на открытом воздухе в условиях сурового климата.

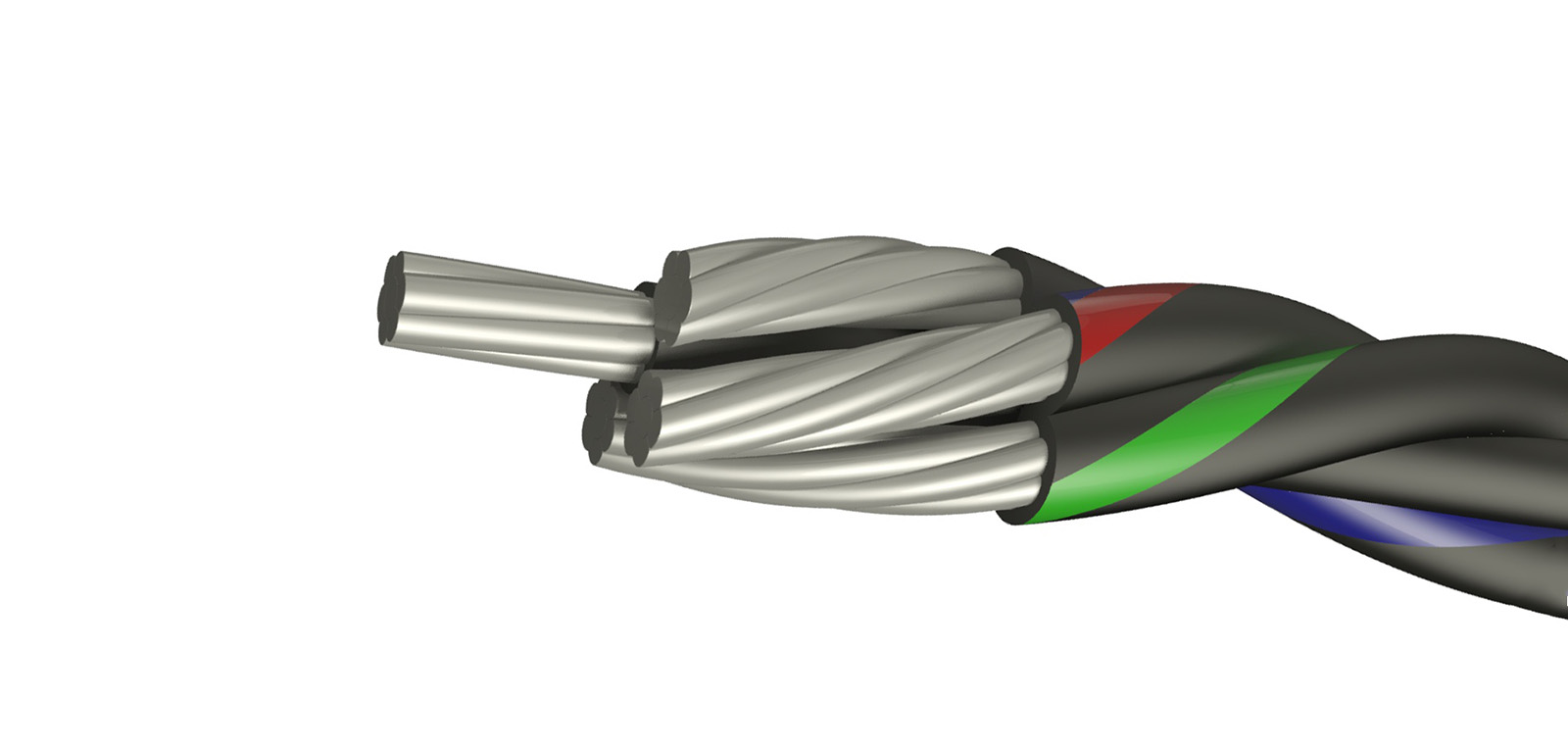

Алюминиевые кабели

Алюминиевый кабель имеет несколько важных преимуществ. Он значительно дешевле медного, что делает его выгодным при монтаже протяжённых линий. Также он легче, что упрощает транспортировку и установку, особенно на высоте или в труднодоступных местах.

Тем не менее, у алюминия есть и недостатки. Он обладает меньшей электропроводностью, поэтому требует увеличенного сечения для передачи той же мощности. Кабель из алюминия менее гибкий и может ломаться при частых изгибах. Кроме того, материал склонен к окислению в местах контактов, что снижает надёжность соединений и требует дополнительных мер защиты.

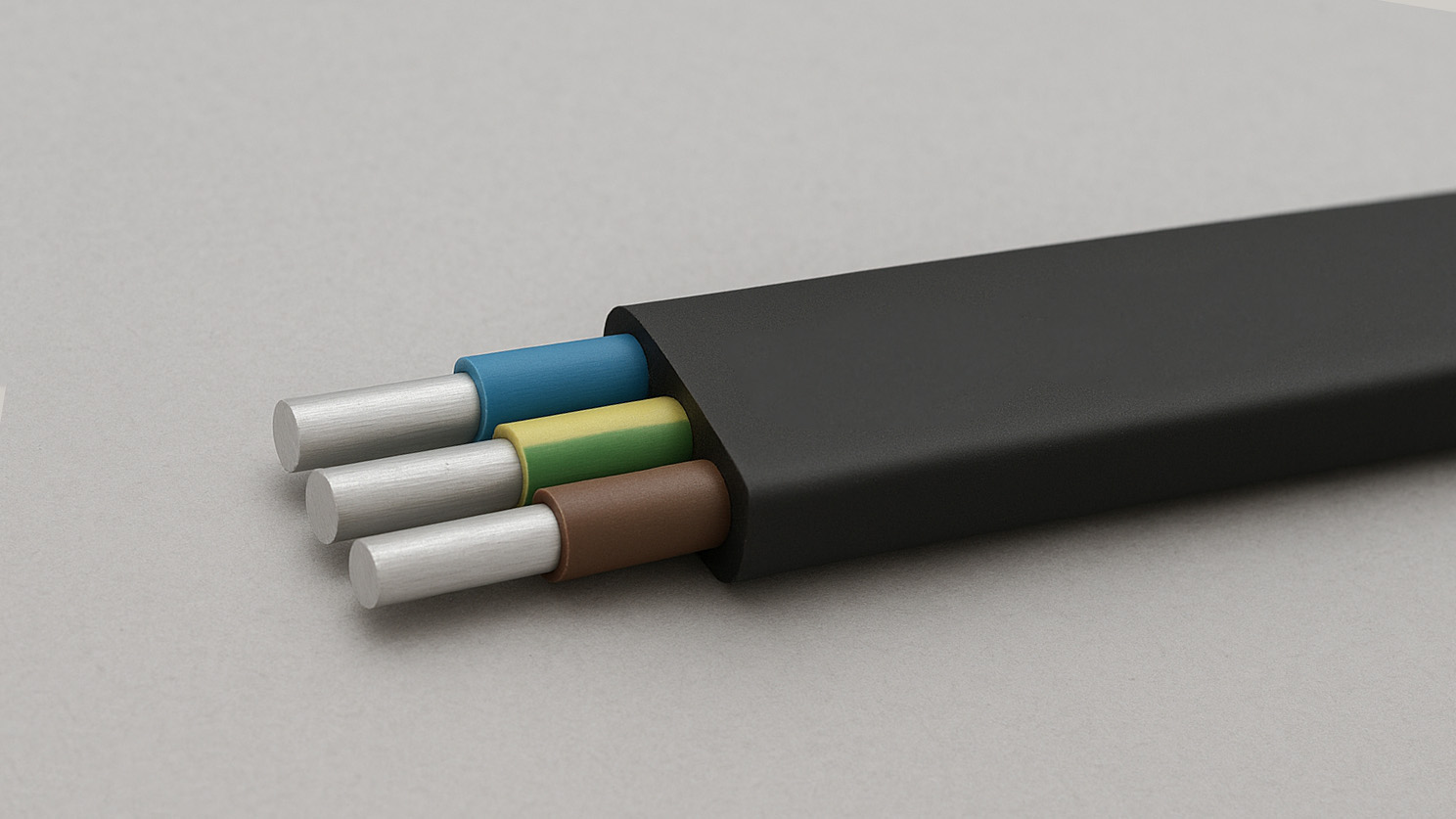

• АВВГ



  Назначение: Аналогично ВВГ, но с алюминиевыми жилами. Для стационарной прокладки в сухих и влажных помещениях, на открытом воздухе (без сильного натяжения).

  Конструкция: Алюминиевые жилы, ПВХ изоляция жил и ПВХ оболочка.

  Расшифровка: А - алюминиевая жила, В — изоляция жил из поливинилхлоридного (ПВХ) пластиката, В — оболочка (внешняя изоляция) также из ПВХ пластиката, Г — гибкий (кабель гибкий или с пластичной оболочкой)

  Плюсы: Дешевизна, легкий вес.

  Минусы: Хрупкость жил, склонность к окислению контактов, большие требования к сечению.

  Рекомендации: Используется для вводных кабелей в дома старой постройки, где уже есть алюминиевая проводка, или для менее ответственных участков, где стоимость критична.

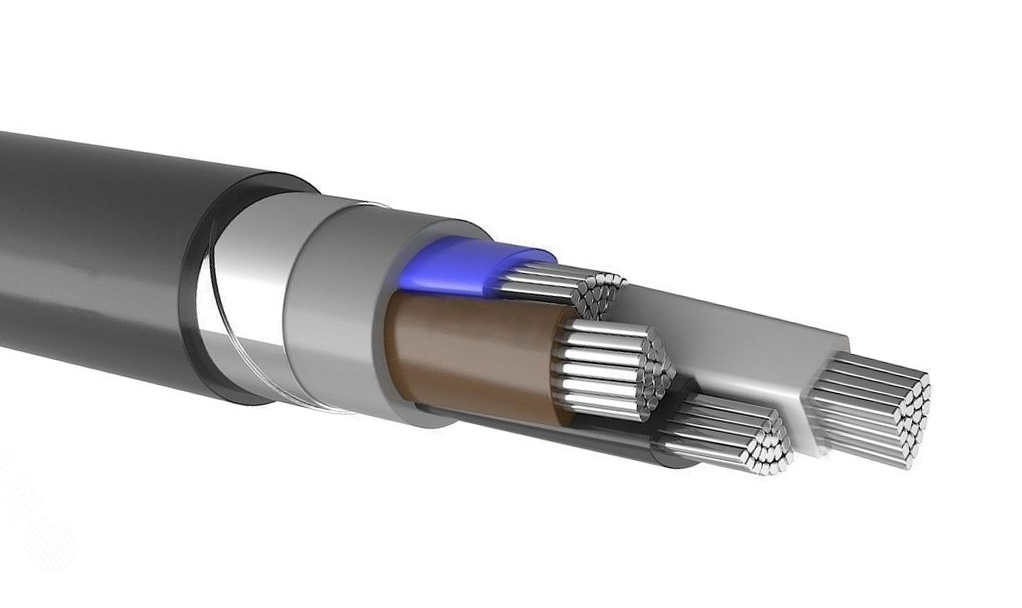

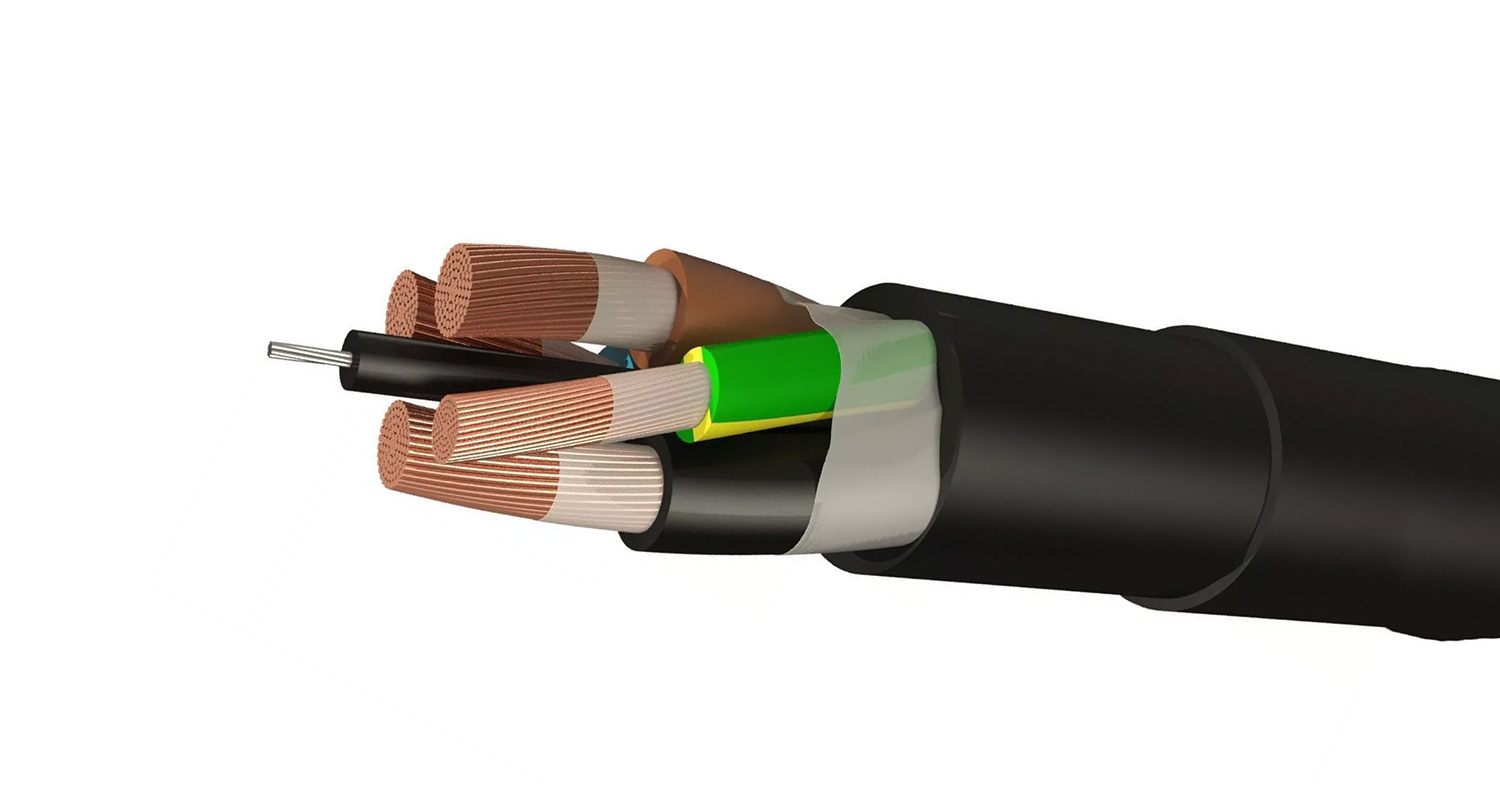

• АПвБШв



  Назначение: Для передачи и распределения электроэнергии в стационарных установках на напряжение до 10 кВ и выше. Предназначен для прокладки в земле (траншеях), кабельных каналах, тоннелях, коллекторах, производственных помещениях, при отсутствии растягивающих нагрузок.

  Конструкция: Алюминиевые жилы, изоляция из сшитого полиэтилена (СПЭ), внутренняя оболочка, броня из стальных лент, наружная оболочка из ПВХ пластиката.

  Расшифровка:

  • А - Алюминиевая жила.
  • Пв - Изоляция из сшитого полиэтилена.
  • Б - Броня из стальных лент.
  • Шв - Защитный шланг из ПВХ пластиката.

  Плюсы:

  • Высокая механическая прочность благодаря броне.
  • Изоляция из СПЭ обеспечивает повышенную надежность и долговечность, устойчивость к перегревам.
  • Возможность прокладки без ограничения разности уровней по трассе.

  Минусы:

  • Высокая стоимость.
  • Большой вес и жесткость.

  Рекомендации: Для организации мощных подземных линий электропередач, где необходима защита от повреждений.

2. Монтажные провода и кабели

Предназначены для прокладки электрических цепей внутри различного электрооборудования. Они широко применяются при подключении компонентов внутри приборов, шкафов управления, станков, автоматизированных линий и другого промышленного оборудования. Благодаря своей гибкости и компактным размерам, такие изделия удобно использовать в условиях ограниченного пространства. Кроме того, монтажные провода и кабели могут применяться для "нестационарной прокладки", то есть во временных схемах или там, где не требуется жёсткая фиксация трассы на длительное время.

2.1. Монтажные провода

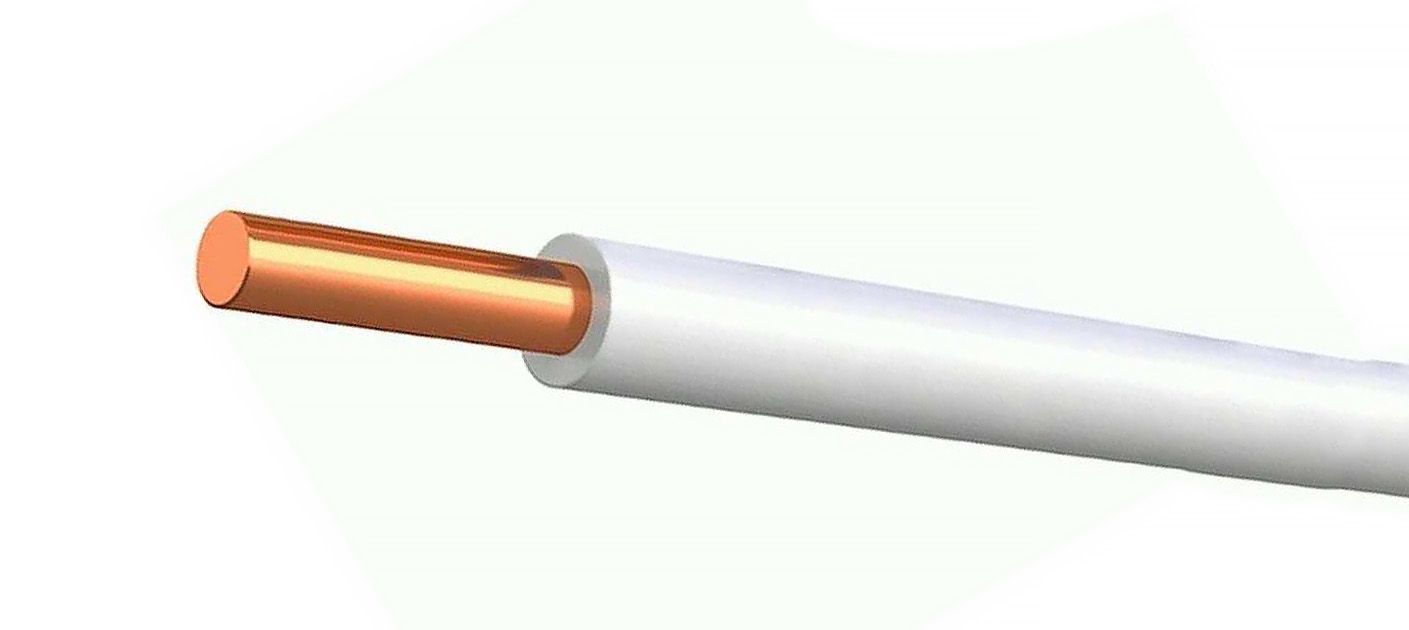

• ПуВ (ПВ1)



  Назначение: Для стационарной прокладки в осветительных и силовых сетях, монтажа электрооборудования, станков, механизмов. Используется в гофротрубах, кабель-каналах, лотках, под штукатуркой.

  Конструкция: Одна медная однопроволочная жила, ПВХ изоляция.

  Расшифровка: Пу - провод установочный (ранее ПВ), В - виниловая изоляция (ПВХ).

  Плюсы: Доступность, простота монтажа в прямых участках.

  Минусы: Жесткость, не подходит для частых изгибов.

  Рекомендации: Идеален для распределительных щитов, стационарной внутренней проводки.

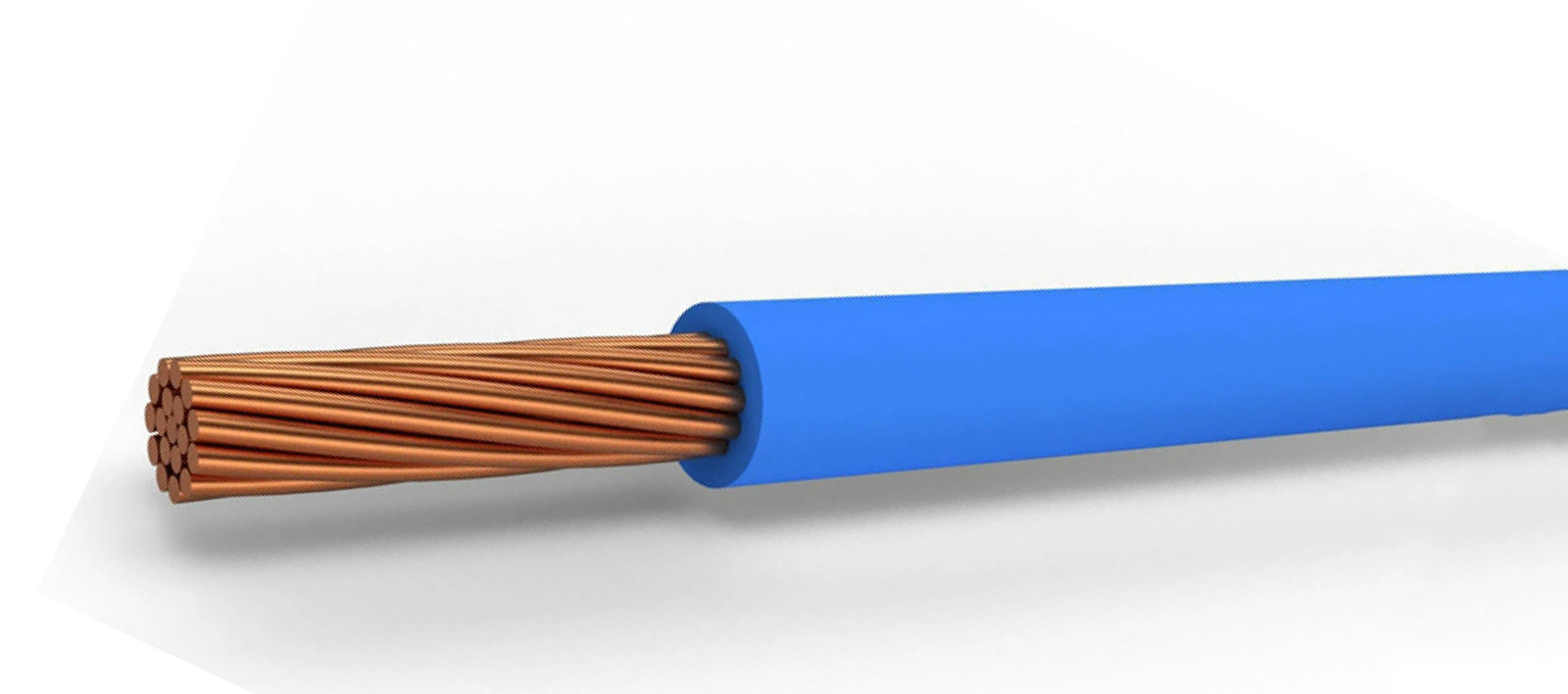

• ПуГВ (ПВ3)



  Назначение: Для электропроводок, где требуются частые изгибы, подключение движущихся частей оборудования, монтаж в электрощитах со сложной конфигурацией.

  Конструкция: Одна медная многопроволочная жила (повышенной гибкости), ПВХ изоляция.

  Расшифровка: Пу - провод установочный, Г - гибкий, В - виниловая изоляция.

  Плюсы: Высокая гибкость, устойчивость к изгибам.

  Минусы: Не предназначен для прокладки под землей или в воде.

  Рекомендации: Для гибких соединений, подключений электродвигателей, внутренней разводки в шкафах.

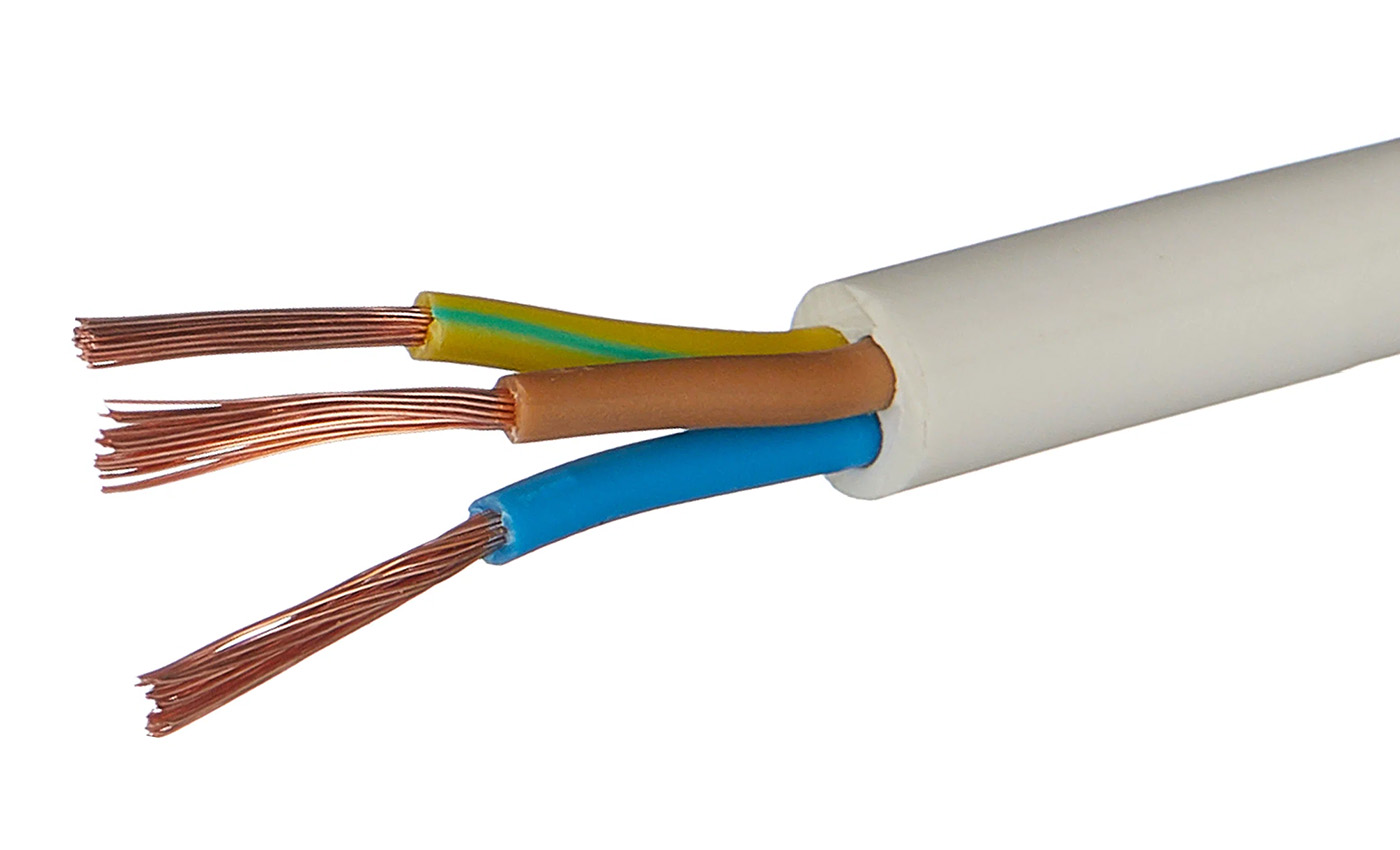

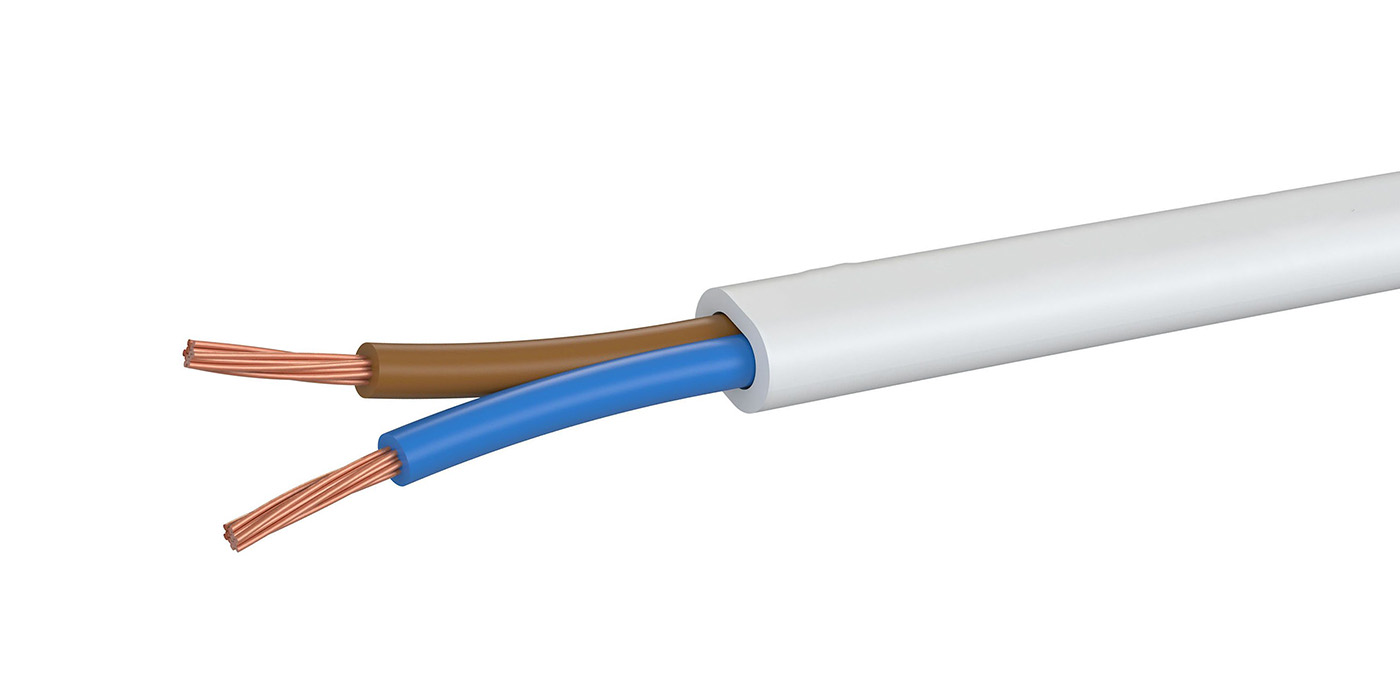

• ПВС (Провод в Виниловой Оболочке Соединительный)



  Назначение: Для присоединения бытовых электроприборов, электроинструмента, машин и приборов бытового и аналогичного назначения к электрической сети, для изготовления удлинителей.

  Конструкция: Медные многопроволочные жилы, ПВХ изоляция жил, общая ПВХ оболочка. Имеет круглое сечение.

  Расшифровка: П - провод, В - виниловая изоляция жил, С - соединительный.

  Плюсы:

  • Высокая гибкость и износостойкость.
  • Устойчивость к деформациям.
  • Широкий температурный диапазон.

  Минусы:

  • Не предназначен для стационарной скрытой проводки (из-за гибкости и риска повреждения при постоянных нагрузках).

  Рекомендации: Для подключения бытовой техники, создания удлинителей.

• ШВВП (Шнур Виниловый, Виниловая оболочка, Плоский)



  Назначение: Для присоединения бытовых приборов, светильников, радиоэлектронной аппаратуры к сети. Менее мощные и гибкие, чем ПВС.

  Конструкция: Медные многопроволочные жилы, ПВХ изоляция жил, ПВХ оболочка. Плоское сечение.

  Расшифровка: Ш - шнур, В - виниловая изоляция, В - виниловая оболочка, П - плоский.

  Плюсы: Малая толщина, удобство прокладки под плинтусом или в узких местах.

  Минусы: Меньшая допустимая токовая нагрузка, невысокая механическая прочность по сравнению с ПВС.

  Сравнение с ПВС: ШВВП тоньше и менее мощный, ПВС — более универсальный и прочный для серьезных нагрузок.

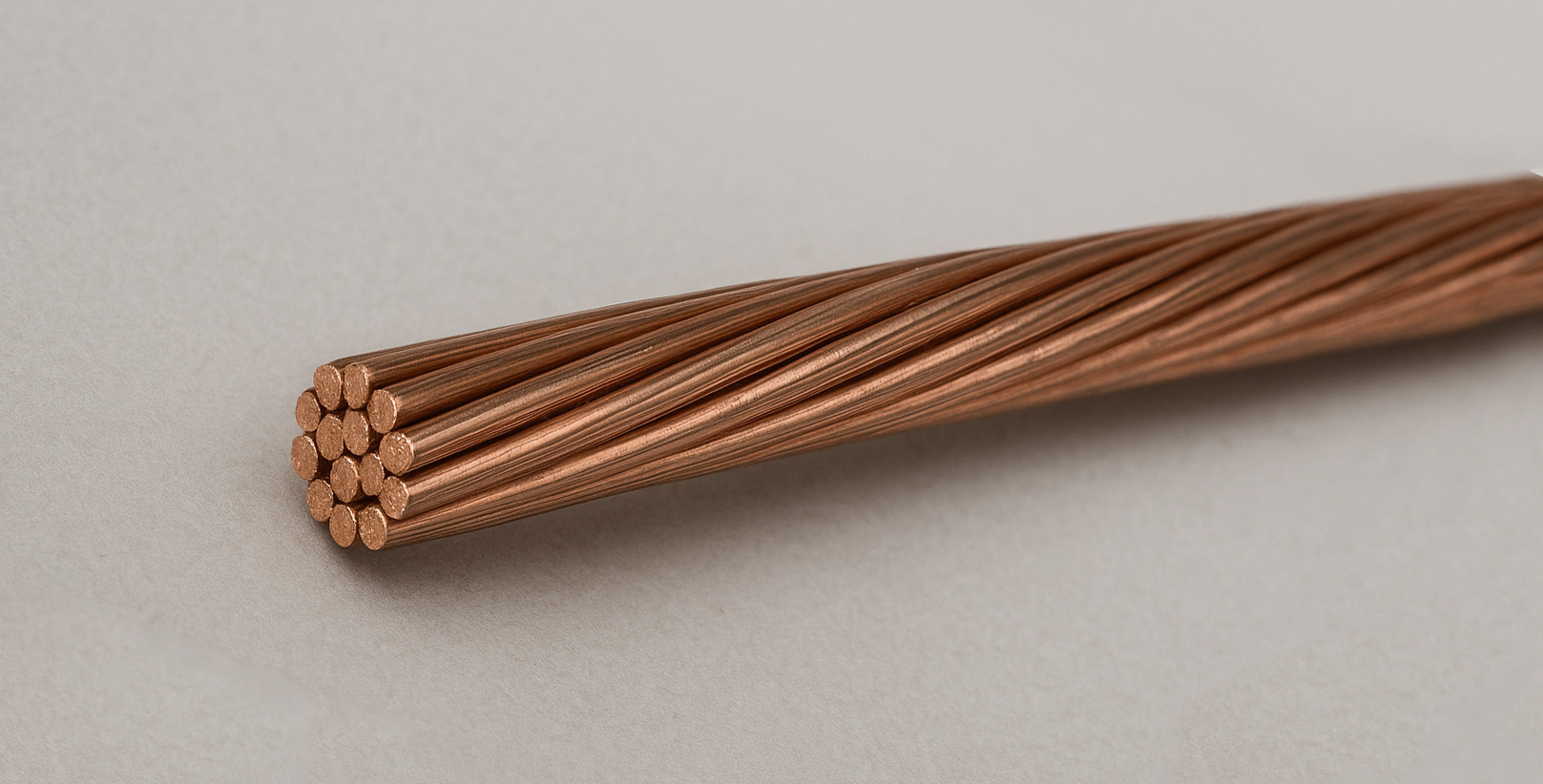

• МГ (Провод Медный Голый) и ПЩ (Провод Щеточно-контактный)



  Назначение: МГ используется для заземления, для создания воздушных линий электропередачи без изоляции, в качестве токоведущих шин. ПЩ - для гибких соединений в электрических машинах, между щетками и щеткодержателями.

  Конструкция: МГ - неизолированный медный провод, может быть многопроволочным или однопроволочным. ПЩ - многопроволочный провод из медных проволок, может иметь специальное покрытие для уменьшения трения.

  Плюсы: Высокая электропроводность (МГ), гибкость (ПЩ).

  Минусы: Отсутствие изоляции (МГ).

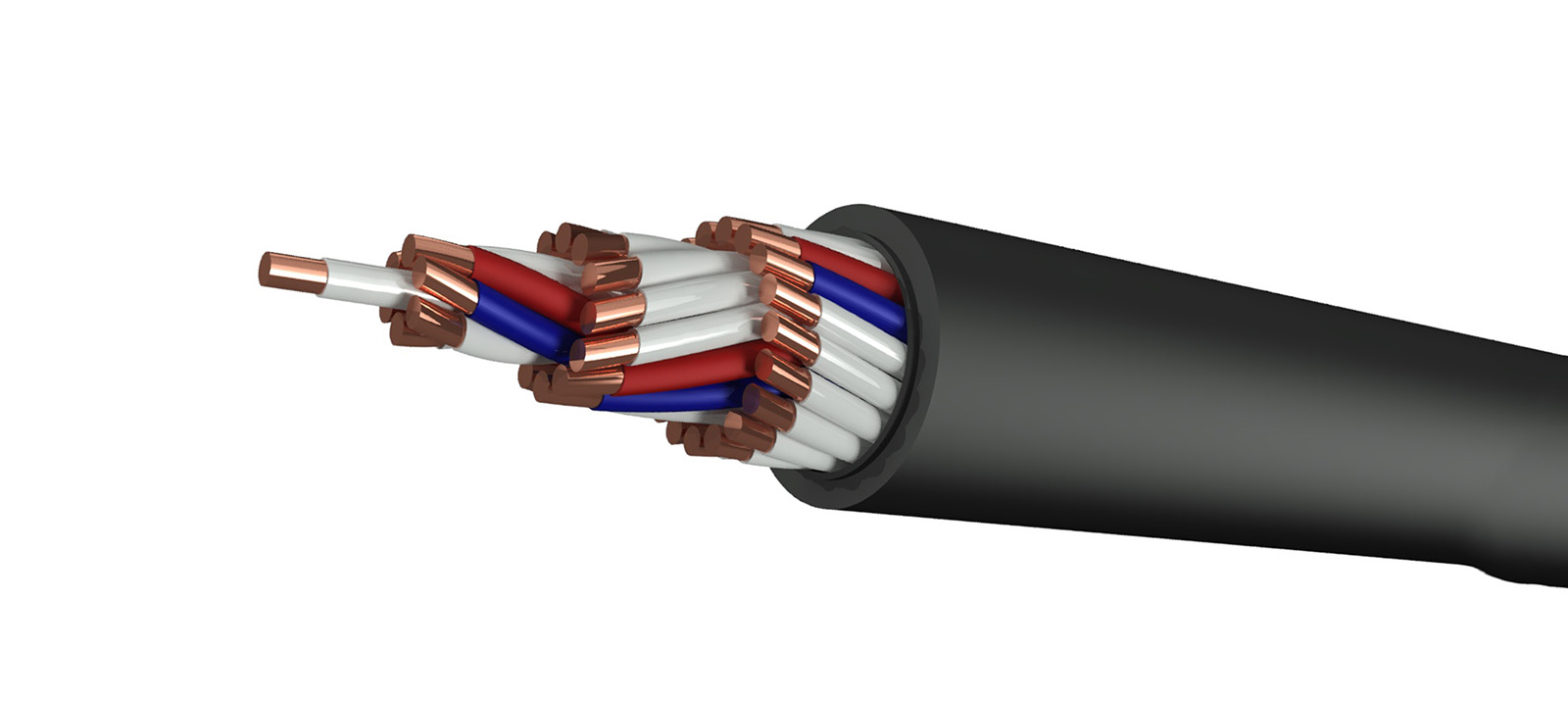

2.2. Монтажные кабели

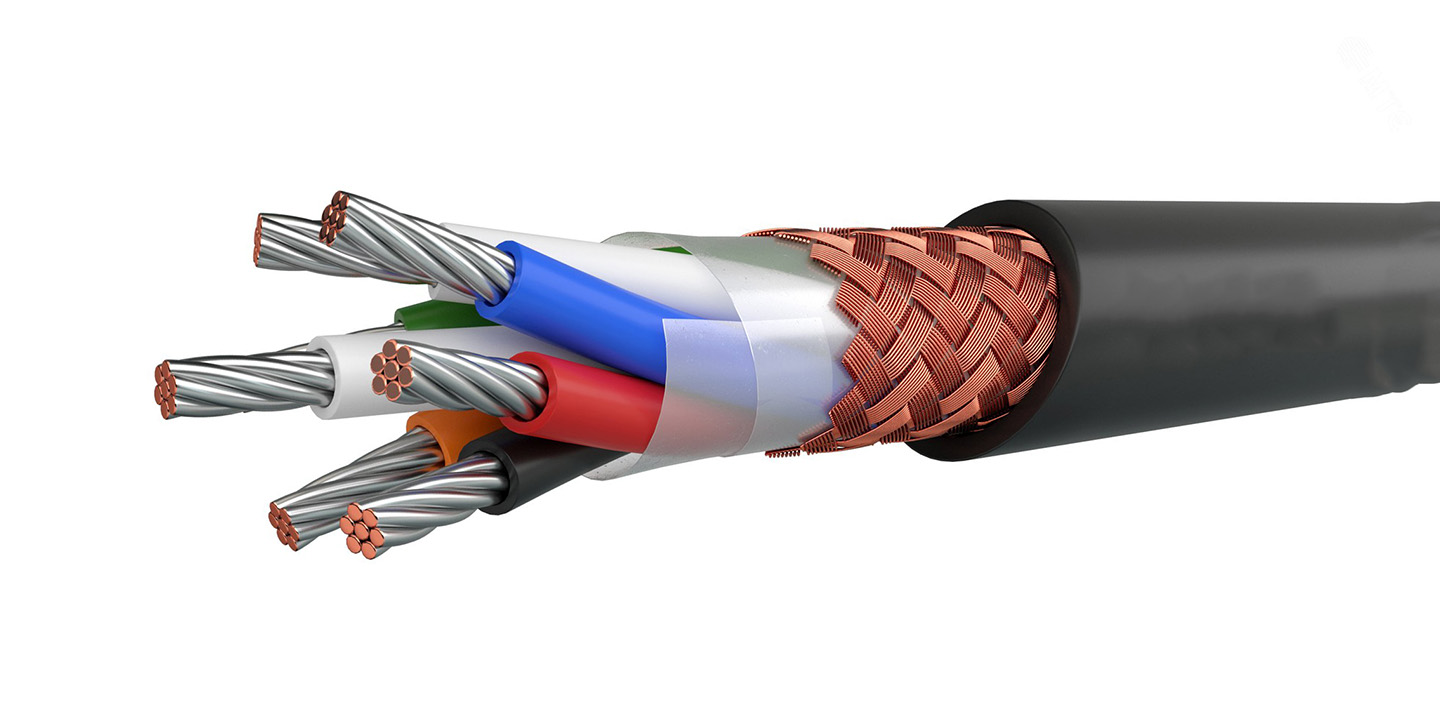

• МКШВ



  Назначение: Для фиксированного межприборного монтажа электрических устройств, систем сигнализации, контроля и управления, а также для защиты от электромагнитных помех.

  Конструкция: Гибкие медные многопроволочные жилы, ПВХ изоляция жил, жилы скручены в пары или тройки. Внутренняя оболочка, общий экран из медной оплетки (или фольгированной ленты), внешняя ПВХ оболочка.

  Расшифровка: МК - монтажный кабель, Ш - в защитном шланге (ПВХ), В - виниловая изоляция.

  Плюсы:

  • Эффективная защита от электромагнитных помех благодаря экрану.
  • Высокая гибкость, удобство монтажа в ограниченных пространствах.
  • Надежность передачи слабых сигналов.

  Минусы:

  • Относительно высокая стоимость.
  • Не предназначен для прокладки под большими механическими нагрузками.

  Рекомендации: Для автоматизированных систем управления, контрольно-измерительных приборов, подключения датчиков.

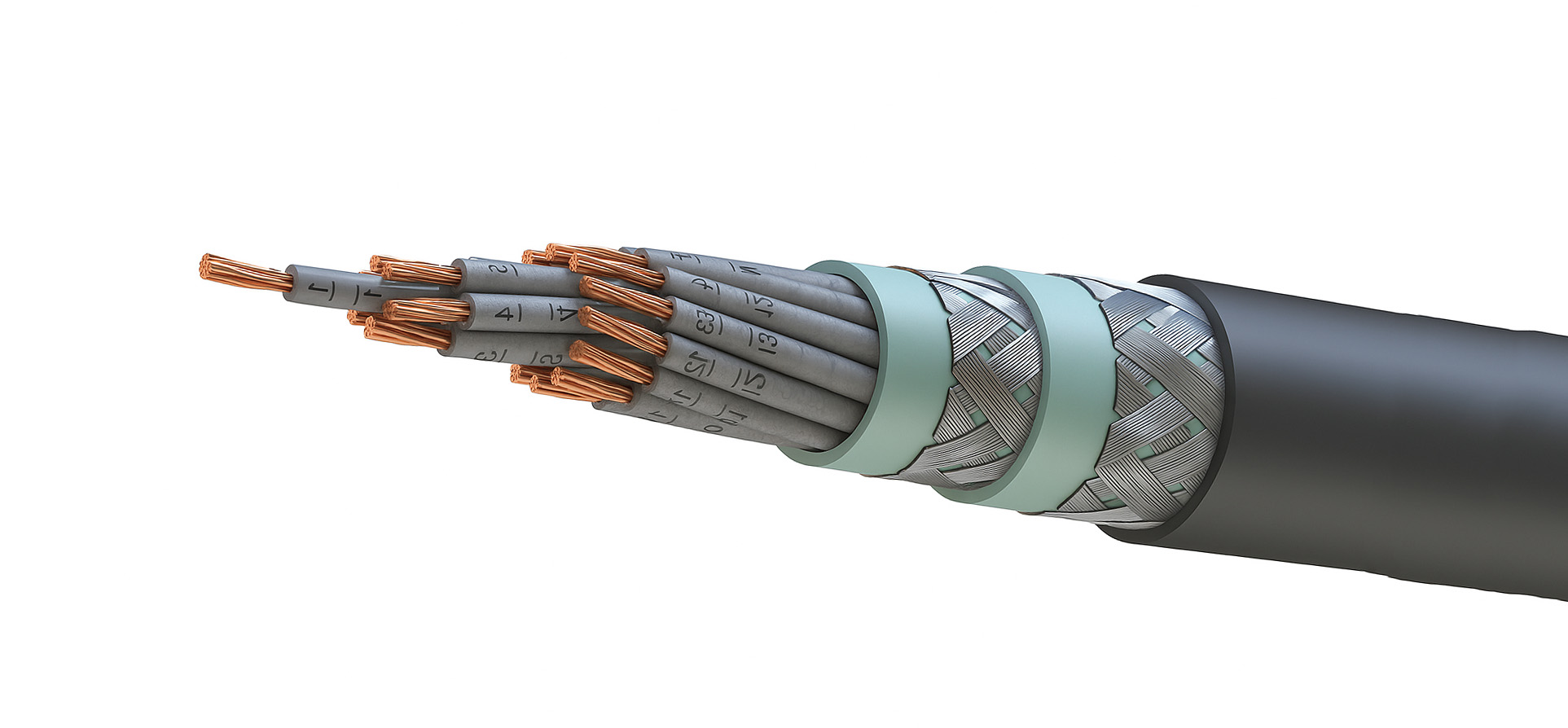

• МКЭШ



  Назначение: Кабель монтажный, экранированный, с гибкими медными жилами, ПВХ изоляцией жил и ПВХ оболочкой. Жилы скручены в пары или тройки и имеют общий экран из медной оплетки или фольги. Используется для межприборных соединений, систем управления, сигнализации, где важна защита от помех.

  Расшифровка: МК - монтажный кабель, Э - экранированный, Ш - в защитном шланге (ПВХ).

  Плюсы:

  • Эффективная защита от электромагнитных помех благодаря экрану.
  • Высокая гибкость, удобство монтажа в ограниченных пространствах.
  • Надежность передачи слабых сигналов.

  Минусы:

  • Относительно высокая стоимость.
  • Не предназначен для прокладки под большими механическими нагрузками.

  Рекомендации: Для автоматизированных систем управления, контрольно-измерительных приборов, подключения датчиков.

3. Кабели и провода связи

Предназначены для передачи информационных сигналов различного типа. Они используются в системах телефонии, для подключения к сети интернет, передачи видеосигналов, цифровых и аналоговых данных. Такие изделия обеспечивают стабильную и надёжную работу телекоммуникационного оборудования, компьютерных сетей и систем видеонаблюдения.

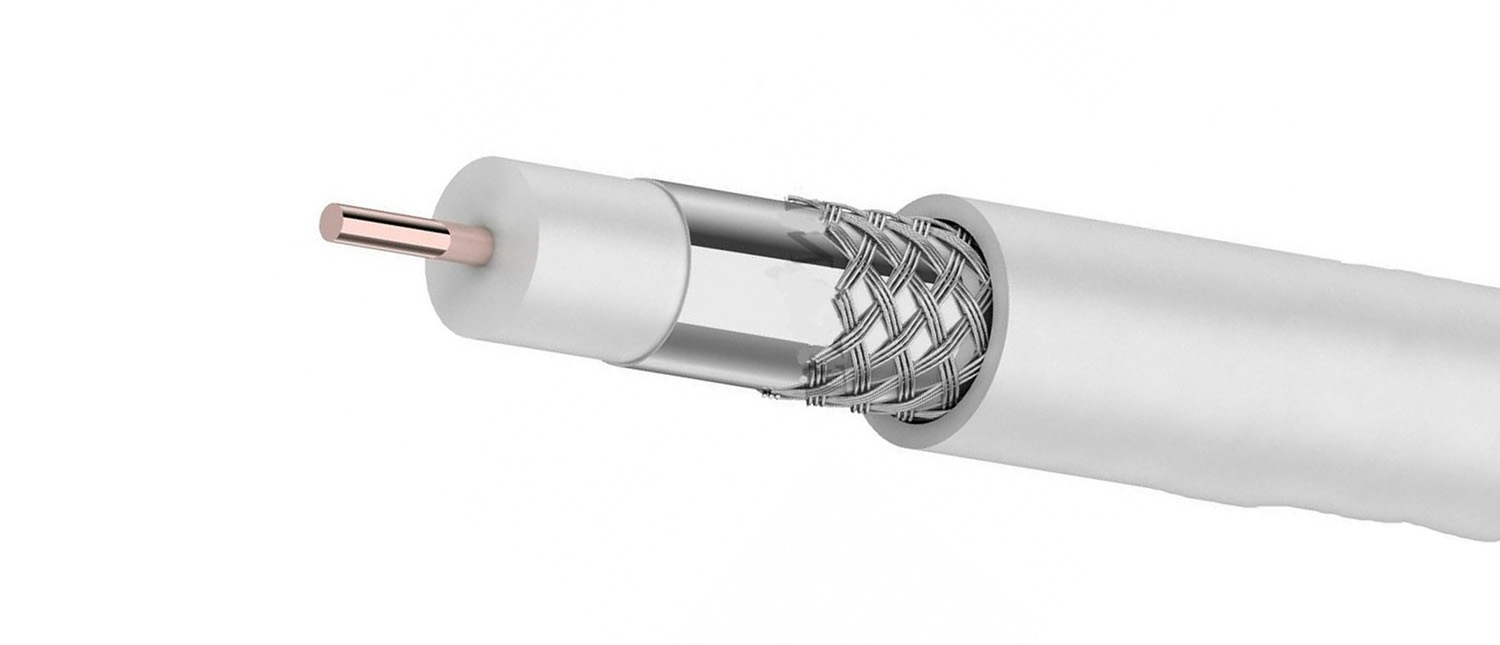

• Коаксиальные кабели (РК, RG-6, RG-59, RG-58)



  Назначение: Для передачи высокочастотных сигналов в системах телевидения, радиосвязи, видеонаблюдения, а также в компьютерных сетях старых стандартов.

  Конструкция: Центральная медная жила, диэлектрическая изоляция (полиэтилен, вспененный полиэтилен), внешний проводник (оплетка или фольга), внешняя оболочка (ПВХ). Характеризуются волновым сопротивлением (50 Ом для данных, 75 Ом для видео и ТВ).

  Расшифровка (пример РК): РК - радиочастотный коаксиальный.

  Плюсы:

  • Хорошая защита от внешних помех благодаря экрану.
  • Способность передавать высокочастотные сигналы с минимальными потерями на относительно большие расстояния.

  Минусы:

  • Относительно высокая стоимость.
  • Сложность монтажа разъемов.
  • Потери сигнала на больших расстояниях.

  Рекомендации: Подключение телевизоров, спутниковых ресиверов, видеокамер.

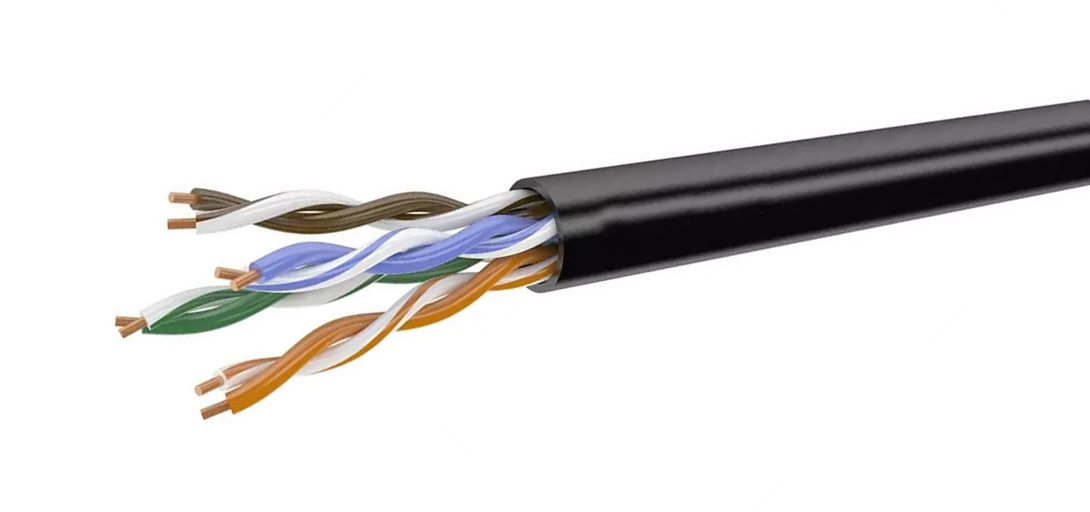

• Витая пара (UTP, FTP, STP, S/FTP)



  Назначение: Основной кабель для построения локальных компьютерных сетей (Ethernet), IP-телефонии, видеонаблюдения.

  Конструкция: От одной до нескольких пар изолированных медных проводников, скрученных между собой. Каждая пара имеет определенный шаг скрутки для снижения взаимных наводок. Все пары заключены в общую внешнюю оболочку.

  Классификация по защите:

  • UTP (Unshielded Twisted Pair): Неэкранированная витая пара. Самый простой и распространенный, подвержен внешним помехам.
  • FTP (Foiled Twisted Pair): Фольгированная витая пара. Общий экран из алюминиевой фольги под внешней оболочкой. Защищает от электромагнитных помех.
  • STP (Shielded Twisted Pair): Экранированная витая пара. Каждая пара имеет индивидуальный экран из фольги или оплетки, плюс общий экран из оплетки. Максимальная защита от помех.
  • S/FTP (Screened Foiled Twisted Pair): Комбинация STP и FTP. Каждая пара в фольге, плюс общий экран из оплетки. Высочайшая степень защиты.

  Категории (CAT): Определяют максимальную частоту пропускания и скорость передачи данных:

  • CAT5e: До 100 МГц, до 1 Гбит/с. Наиболее распространенный для домашних и офисных сетей.
  • CAT6: До 250 МГц, до 1 Гбит/с (на короткие расстояния до 10 Гбит/с).
  • CAT6a: До 500 МГц, до 10 Гбит/с.
  • CAT7, CAT7a, CAT8: Для очень высоких скоростей (до 10 Гбит/с и выше) на большие расстояния, перспективные стандарты.

  Плюсы:

  • Высокая скорость передачи данных (в зависимости от категории).
  • Относительно низкая стоимость (особенно UTP).
  • Легкость монтажа.

  Минусы:

  • Чувствительность к электромагнитным помехам (UTP).
  • Ограниченная длина сегмента (до 100 м без активного оборудования).

  Рекомендации: Для домашнего интернета и офисных сетей выбирайте CAT5e или CAT6. Для высокоскоростных корпоративных сетей - CAT6a и выше.

Телефонные кабели (ТППэп, ТРВ, ТРП, ШТЛП)

Назначение: Для организации телефонных линий и внутренней телефонной связи.

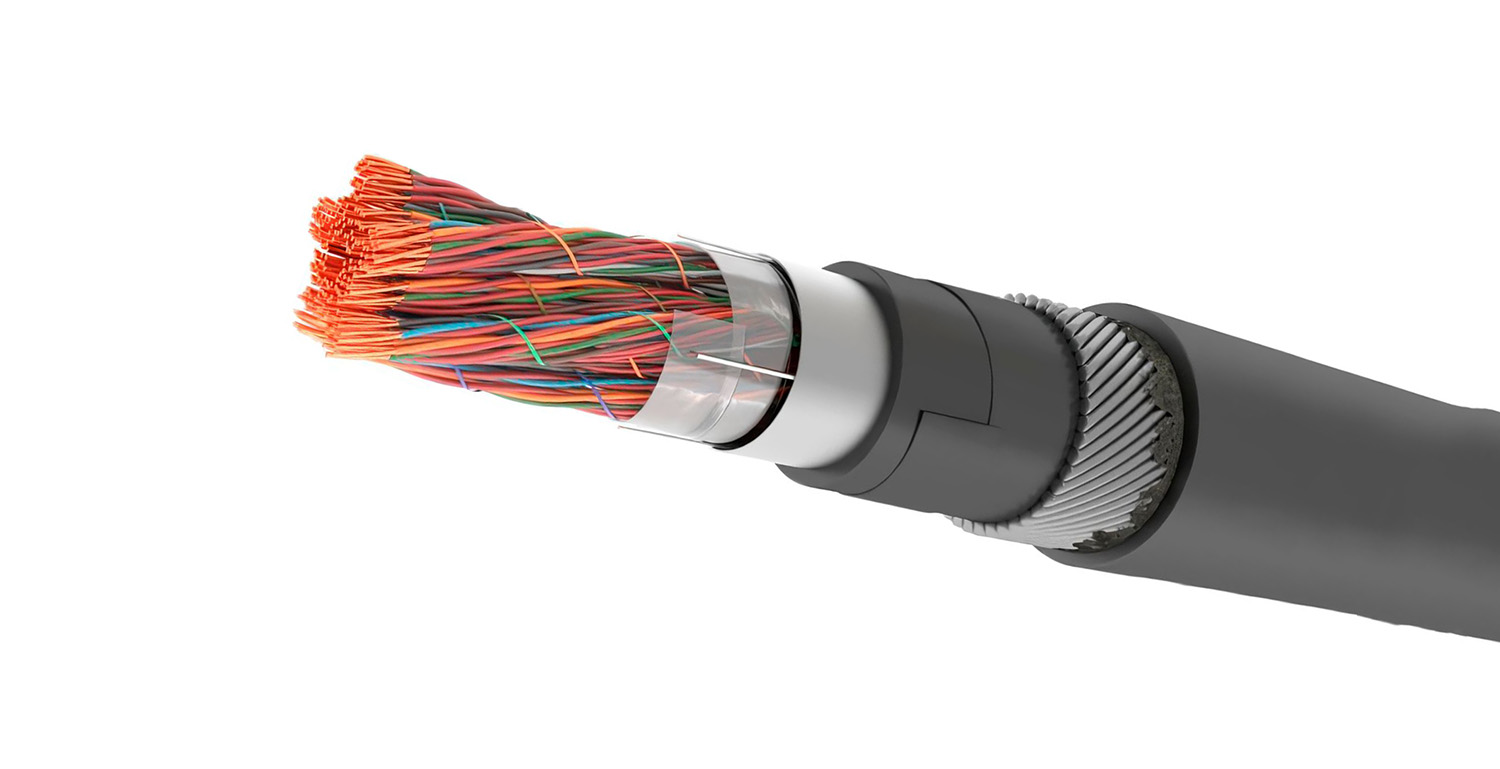

• ТППэп: Кабель телефонный с полиэтиленовой изоляцией жил, в полиэтиленовой оболочке, с экраном из алюмополимерной ленты.

  Применение: Для прокладки многопарных телефонных линий (до 400 пар) в городских и сельских телефонных сетях, в коллекторах, телефонной канализации, по стенам зданий.

• ТРВ (Телефонный Распределительный Провод): Одно- или двупарный плоский провод с медными жилами в ПВХ изоляции.

  Применение: Для внутренней прокладки абонентских телефонных линий от распределительной коробки до телефонного аппарата.

• ТРП: Аналогичен ТРВ, но с полиэтиленовой изоляцией.

  Применение: Для наружной прокладки абонентских телефонных линий, так как полиэтилен более устойчив к УФ-излучению и влаге.

• ШТЛП (Шнур Телефонный Плоский): Гибкий шнур с многопроволочными медными жилами, ПВХ изоляцией и оболочкой.

  Применение: Для подключения телефонных аппаратов к розетке.

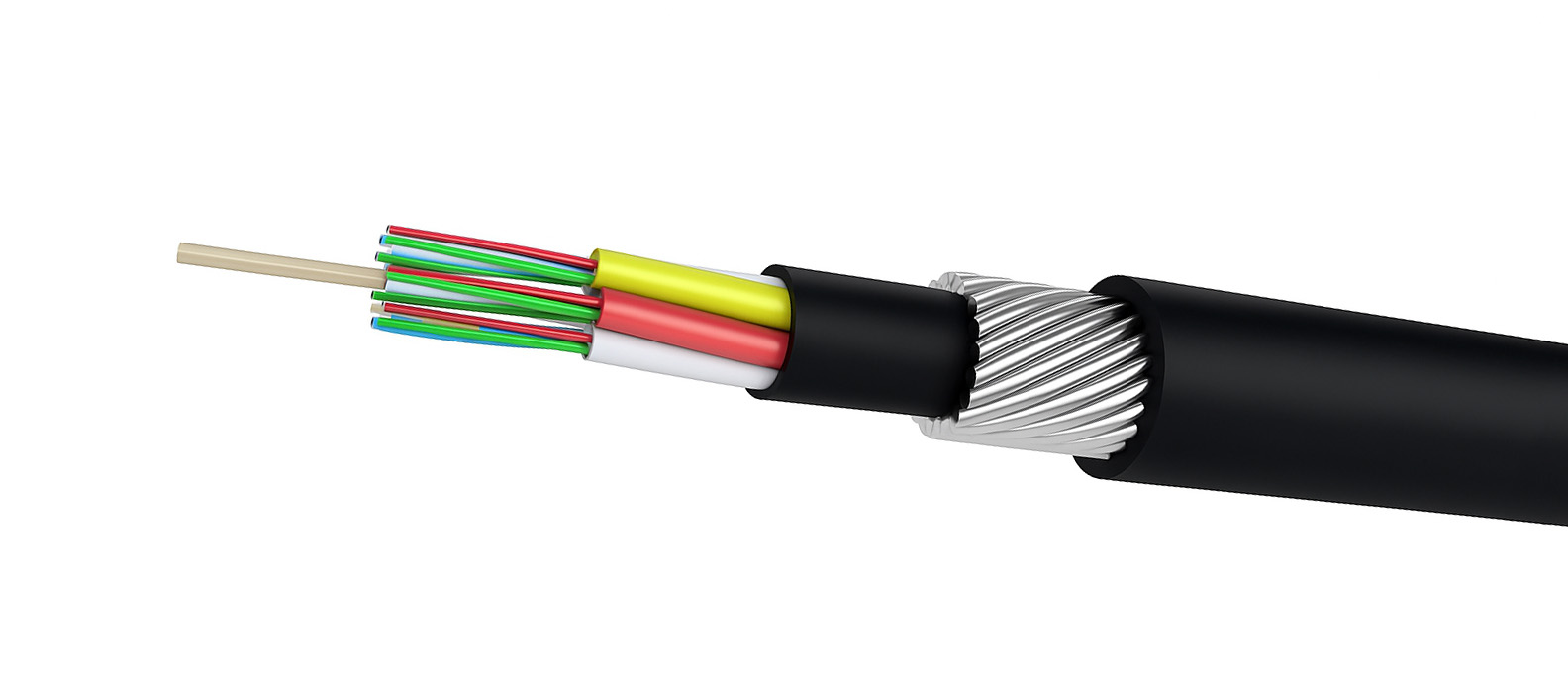

Оптические кабели (ОКГМ, ДПЛ, ОМЗКГМ)

Назначение: Передача данных с помощью световых сигналов на большие расстояния и с высокой скоростью. Используются в магистральных сетях связи, интернете (FTTH), ЦОД, промышленных сетях.

Конструкция: Состоят из оптических волокон (световодов) из стекла или пластика, окруженных защитными оболочками, элементами усиления (кевларовые нити, стеклопластиковые прутки) и внешней оболочкой. Могут быть бронированными, иметь гидрофобное заполнение для защиты от влаги.

Классификация по типу волокна:

• Одномодовые (SM - Single-Mode): Предназначены для передачи одного светового луча, обеспечивают передачу данных на очень большие расстояния (десятки и сотни километров) с минимальными потерями и высокой скоростью.
• Многомодовые (MM - Multi-Mode): Передают несколько световых лучей, используются на коротких расстояниях (до нескольких сотен метров), чаще в локальных сетях и ЦОД.

Плюсы:

• Высочайшая пропускная способность и скорость передачи данных.
• Невосприимчивость к электромагнитным помехам.
• Возможность передачи сигнала на очень большие расстояния без ретрансляции.
• Малый вес и размеры по сравнению с медными кабелями аналогичной пропускной способности.

Минусы:

• Высокая стоимость волокна и оборудования для его сварки/монтажа.
• Сложность монтажа (требует высокой точности и специализированных инструментов).
• Хрупкость волокна.

Рекомендации: Для магистральных линий связи, построения городской инфраструктуры Интернета, высокоскоростных корпоративных сетей.

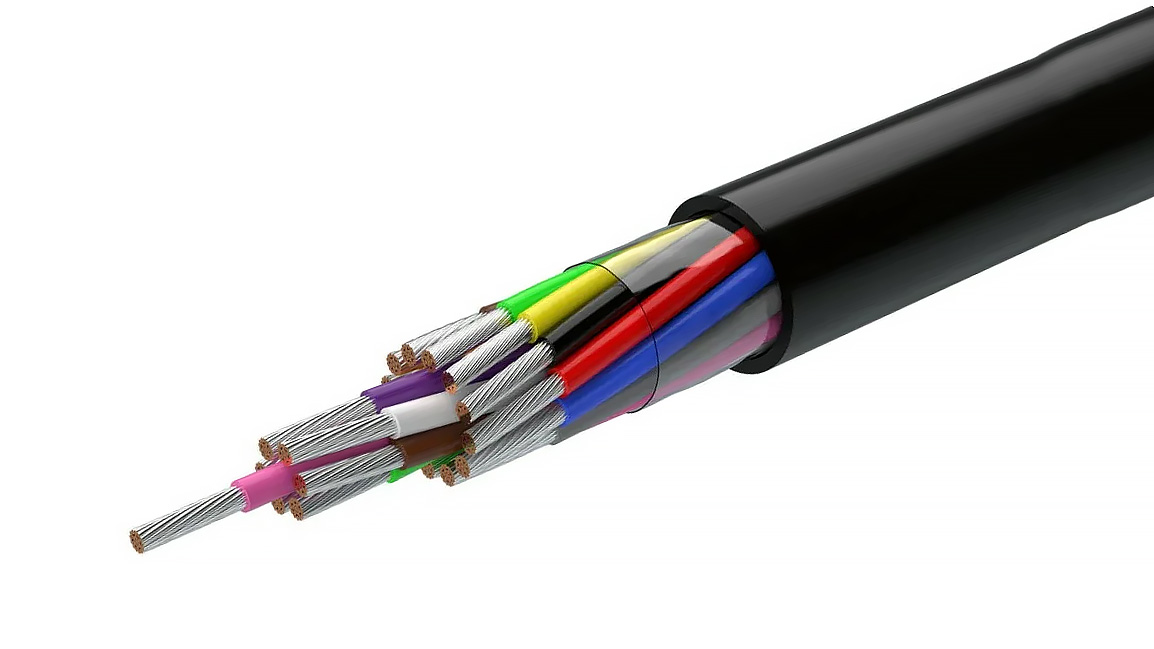

4. Контрольные кабели

Контрольные кабели предназначены для подключения к электрическим приборам, аппаратуре и распределительным устройствам. Они используются в цепях управления, контроля, сигнализации, а также для межблочных соединений. Такие кабели обеспечивают передачу управляющих и информационных сигналов в различных автоматизированных и электротехнических системах.

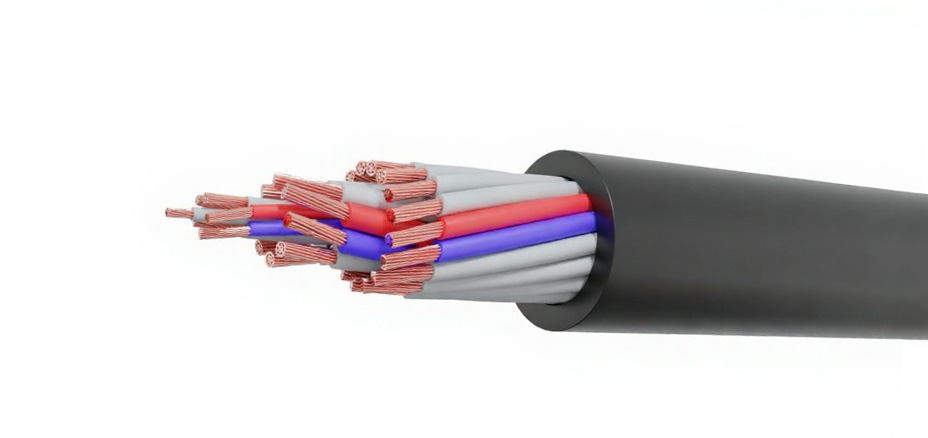

• КВВГ, КВВГнг-LS, АКВВГ



  Назначение: Прокладка в сухих и влажных производственных помещениях, каналах, туннелях, коллекторах, при отсутствии механических воздействий. Используются для удаленного управления оборудованием, сбора данных.

  Конструкция: Многожильные (от 4 до 61 жилы) кабели с медными (КВВГ, КВВГнг-LS) или алюминиевыми (АКВВГ) жилами, ПВХ изоляцией жил и ПВХ оболочкой. Жилы могут быть скручены.

  Расшифровка: К - контрольный, В - ПВХ изоляция, В - ПВХ оболочка, Г - гибкий (отсутствие брони).

  Плюсы:

  • Большое количество жил в одном кабеле.
  • Надежность передачи сигналов управления.

  Минусы:

  • Без брони чувствительны к механическим повреждениям.

  Рекомендации: Для систем АСУ ТП, систем сигнализации, телемеханики.

5. Специализированные кабели и провода

Это продукция, разработанная для использования в особых условиях эксплуатации или для выполнения узкоспециализированных задач. Они применяются в средах с повышенной влажностью, экстремальными температурами, агрессивными химическими воздействиями, а также в условиях повышенных механических нагрузок. Такие кабеля могут обладать дополнительными свойствами: стойкостью к огню, повышенной гибкостью, экраном от помех, защитой от ультрафиолета или биологической устойчивостью. Их используют в авиации, медицине, транспорте, военной технике, на производстве и в других сферах, где стандартные кабели не обеспечивают достаточной надёжности и безопасности.

• Самонесущий изолированный провод (СИП)



  Назначение: Для воздушных линий электропередачи и ответвлений от ВЛ к вводам в жилые дома и хозяйственные постройки. Заменяет традиционные неизолированные провода.

  Конструкция: Алюминиевые жилы, изолированные светостабилизированным сшитым полиэтиленом. Может иметь несущую нулевую жилу. Не требует изоляторов (крепится на арматуру).

  Классификация (пример):

  • СИП-1: Изолированные фазные жилы и неизолированная несущая нулевая жила.
  • СИП-2: Изолированные фазные жилы и изолированная несущая нулевая жила.
  • СИП-3: Для высоковольтных линий (изолированная жила).
  • СИП-4: Все жилы изолированы и скручены, без отдельной несущей жилы.

  Плюсы:

  • Повышенная безопасность (исключает короткие замыкания при схлестывании).
  • Устойчивость к обледенению и ветровым нагрузкам.
  • Снижение потерь электроэнергии.
  • Простота монтажа и эксплуатации.

  Минусы:

  • Более высокая стоимость по сравнению с неизолированными проводами.
  • Требует специальной арматуры для монтажа.

  Рекомендации: Широко используется для модернизации и строительства ВЛ 0,4-1 кВ.

• Нагревательные кабели



  Назначение: Системы "теплый пол", обогрев кровли, водостоков, трубопроводов, теплиц, антиобледенительные системы.

  Принцип работы: Преобразование электрической энергии в тепло за счет сопротивления токопроводящих жил.

  Основные виды:

  • Резистивные (одножильные, двужильные): Имеют постоянное сопротивление и, следовательно, постоянную мощность на единицу длины.

    Конструкция: Одна или две нагревательные жилы (например, из нихрома или специальных сплавов), многослойная изоляция (ПВХ, фторопласт, сшитый полиэтилен), экран, внешняя оболочка.

    Расшифровка (примеры): Часто обозначаются по мощности (например, 20 Вт/м), типу (одно- или двужильный).

    Плюсы: Простота конструкции, предсказуемая мощность, относительно низкая стоимость.

    Минусы: Нельзя укорачивать или удлинять, чувствительны к локальному перегреву (например, под мебелью без ножек), требуют точного расчета шага укладки.

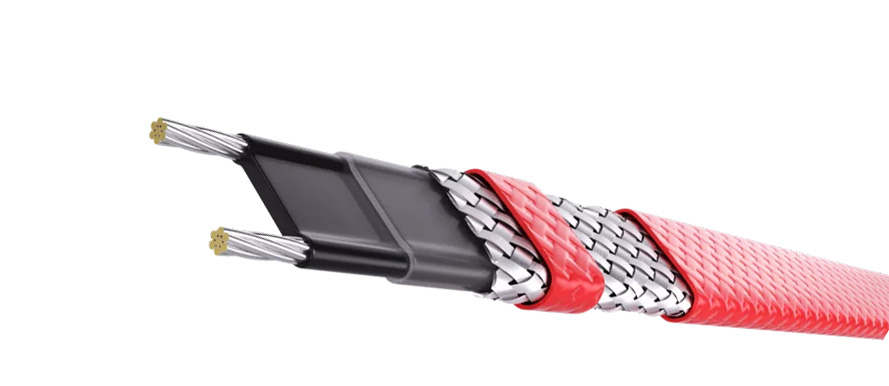

  • Саморегулирующиеся: Изменяют свою теплоотдачу в зависимости от температуры окружающей среды.

    Конструкция: Две медные токопроводящие жилы, между которыми находится полупроводниковая матрица из углеродсодержащего полимера. При нагревании сопротивление матрицы увеличивается, снижая тепловыделение. Сверху - изоляция, оплетка, внешняя оболочка.

    Расшифровка: Часто обозначаются как "SRL", "СН" (саморегулирующийся), с указанием мощности при +10°C (например, 17СРЛ2).

    Плюсы: Энергоэффективность (потребляет меньше энергии при нагреве до заданной температуры), можно резать на отрезки, не боятся самоперегрева.

    Минусы: Более высокая стоимость, ограниченная максимальная длина секции.

  Рекомендации: Для "теплого пола" выбирают, как правило, резистивные (экономичнее при одинаковых условиях), для обогрева труб и водостоков - саморегулирующиеся (удобнее и безопаснее).

• Пожарные кабели (КПСВВ, КПСЭВВ, N-HXH Fe180/E30/E90)



  Назначение: Для систем пожарной сигнализации, оповещения, пожаротушения, систем дымоудаления. Должны сохранять работоспособность в условиях пожара.

  Особенности: Обладают огнестойкостью. Fe180 - сохраняет целостность изоляции 180 минут; E30/E90 - сохранение функциональности системы в течение 30/90 минут.

  Пример: КПСЭВВ - Кабель Пожарной Сигнализации Экранированный в Виниловой оболочке.

  Плюсы: Обеспечивают непрерывную работу критически важных систем безопасности во время пожара.

  Минусы: Высокая стоимость, жесткие требования к прокладке.

  Рекомендации: Обязательны для объектов с повышенными требованиями к пожарной безопасности.

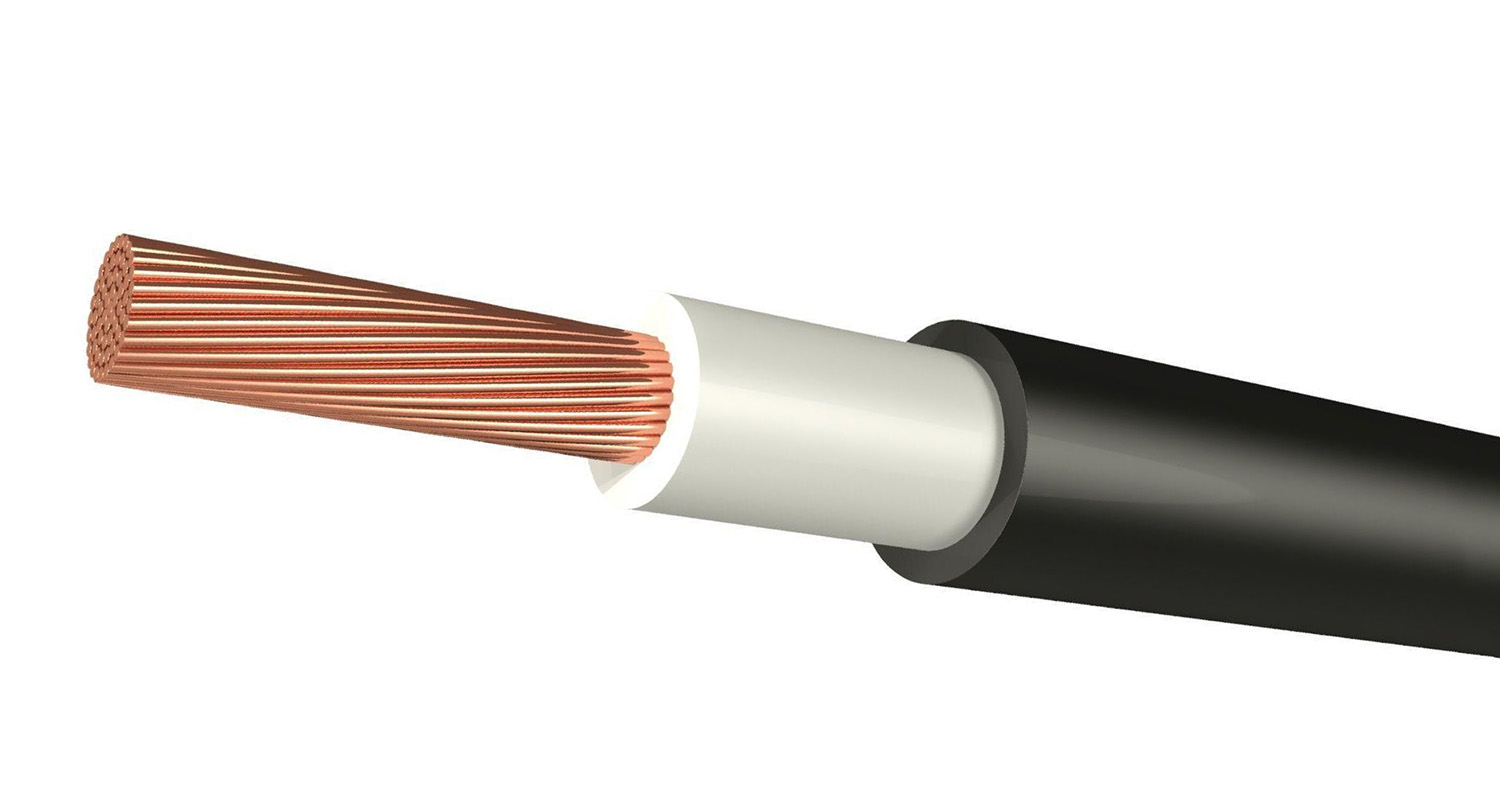

• Водопогружные кабели (ВПП, ВПВ)



  Назначение: Для подключения электродвигателей, работающих в воде (погружные насосы, артезианские скважины).

  Конструкция: Медные жилы, изоляция из водостойкой резины или ПВХ, оболочка из резины или водостойкого полиэтилена. Особо прочные и герметичные.

  Плюсы: Полная водонепроницаемость, устойчивость к давлению воды.

  Минусы: Специализированное применение, высокая стоимость.

• Судовые кабели (НРШМ, КНР)



  Назначение: Для электроустановок на морских и речных судах.

  Особенности: Устойчивы к морской воде, маслам, вибрациям, топливу, воздействию грибка, повышенной влажности. Имеют специфические требования по безопасности и надежности.

  Пример: НРШМ - Негорючий Резиновый Шланговый Морской.

• Геофизические кабели



  Назначение: Для использования в скважинах при геофизических исследованиях (например, КГНВ), для передачи электрического тока и сигналов от датчиков на поверхности.

  Особенности: Выдерживают высокие температуры и давления, агрессивные среды, вибрации. Могут быть бронированными.

• Гибкие кабели для подъемно-транспортного оборудования (КПГ)



  Назначение: Для подключения к подвижным механизмам: кранам, конвейерам, тельферам, где требуется постоянная гибкость и устойчивость к многократным изгибам.

  Конструкция: Медные многопроволочные жилы, изоляция и оболочка из резины или специальных ПВХ-пластикатов. Часто имеют внутренний несущий элемент.

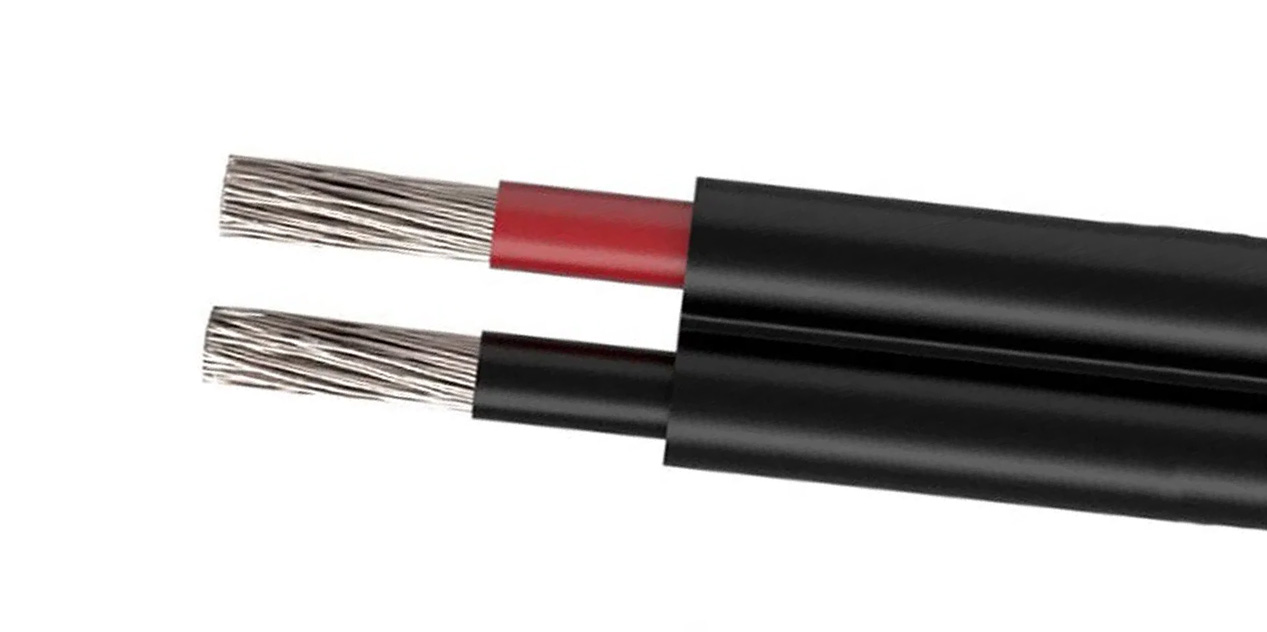

• Кабели для солнечных батарей (PV-кабели)



  Назначение: Для соединения элементов солнечных панелей между собой и с инвертором.

  Особенности: Устойчивы к УФ-излучению, озону, высоким и низким температурам, истиранию, влаге. Имеют длительный срок службы под воздействием прямых солнечных лучей.

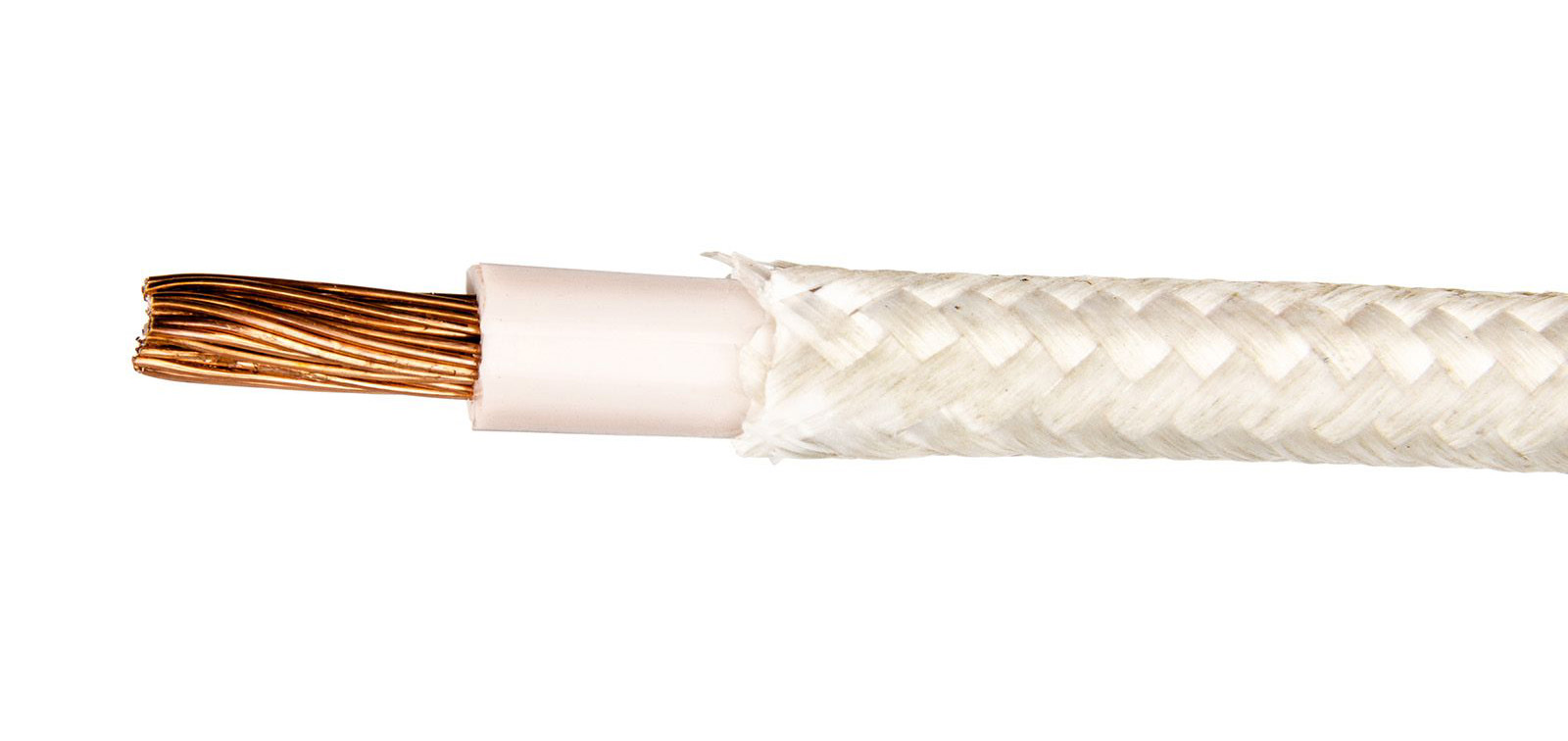

• Жаростойкие провода (РКГМ)



  Назначение: Для работы в условиях повышенных температур (например, для электропроводки в саунах, печах, термокамерах).

  Конструкция: Медные жилы, изоляция из кремнийорганической резины, стекловолокна или других термостойких материалов.

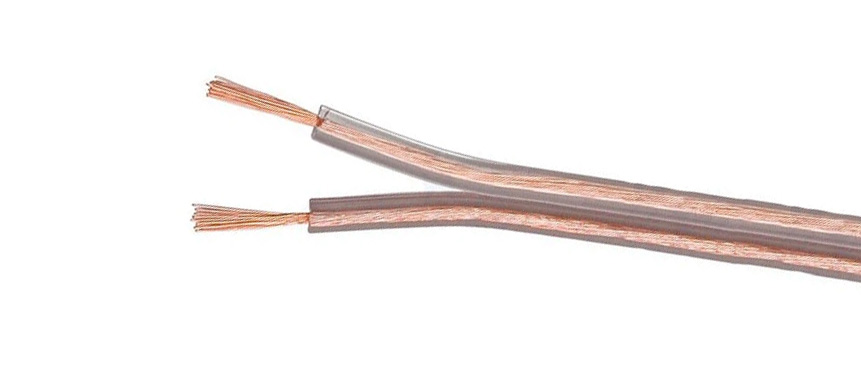

• Акустические кабели



  Назначение: Для подключения аудиоаппаратуры (колонки, усилители) с целью передачи звукового сигнала.

  Конструкция: Медные жилы высокой степени очистки (бескислородная медь), многожильные, гибкие, в ПВХ или силиконовой изоляции. Могут быть экранированными для защиты от помех.

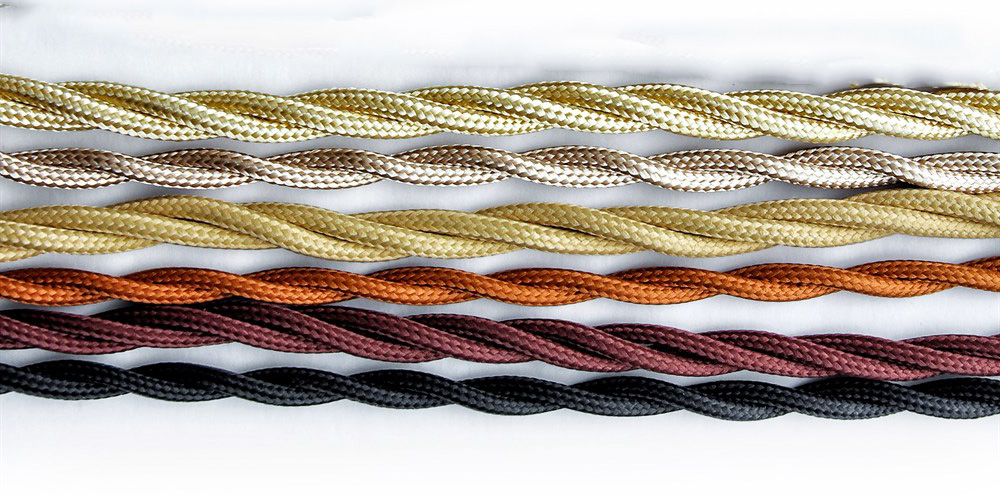

• Декоративные кабели (например, серия "Мезонин")



  Назначение: Для открытой электропроводки в интерьерах в стиле ретро, лофт, винтаж.

  Особенности: Имеют красивую текстильную оплетку различных цветов и фактур, но внутри могут быть стандартные жилы в ПВХ изоляции. Важно соблюдать правила электробезопасности при их прокладке.

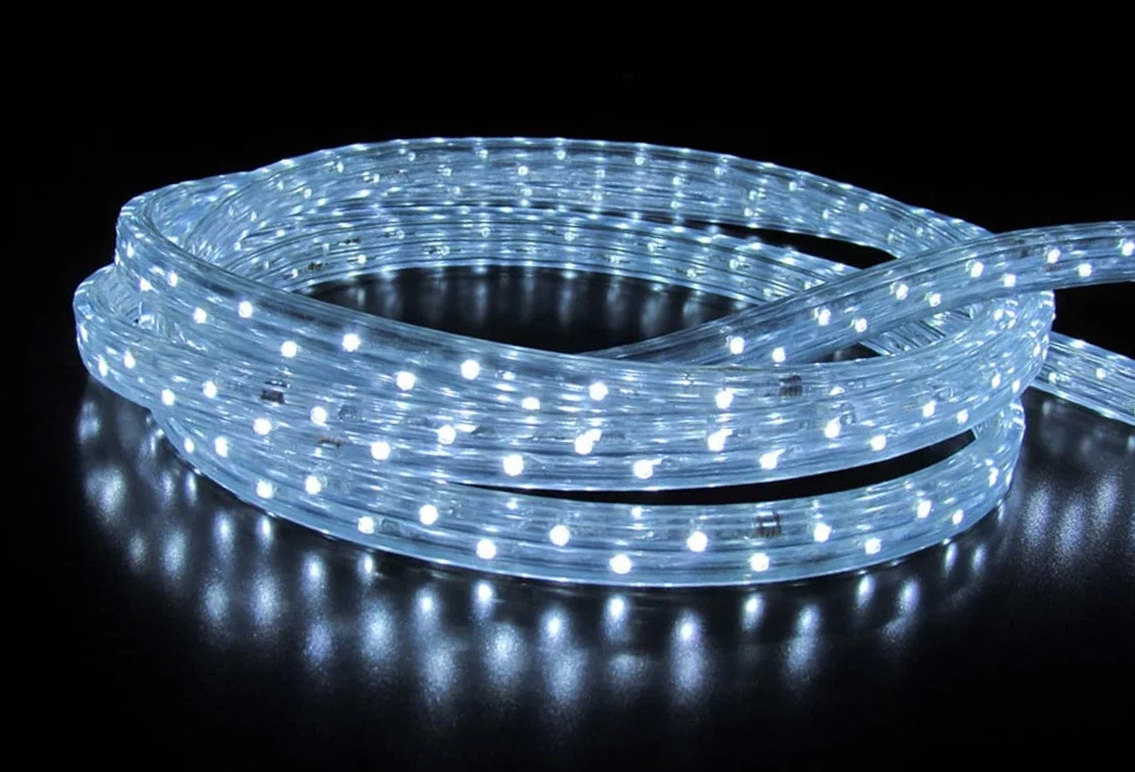

• Светодиодный кабель / LED-лента



  Назначение: Декоративное освещение, архитектурная подсветка, рекламные вывески, внутреннее и внешнее освещение.

  Конструкция: Гибкая печатная плата (лента) с установленными на ней светодиодами (SMD-типа), токоограничивающими резисторами и проводниками. Часто помещается в прозрачную герметичную оболочку (силикон, ПВХ) для защиты от влаги и пыли (различные степени IP защиты).

  Характеристики: Яркость (люмены/метр), цвет свечения (монохромные, RGB), количество светодиодов на метр, потребляемая мощность, напряжение питания (12В, 24В, 220В).

  Плюсы:

  • Высокая энергоэффективность и низкое тепловыделение.
  • Компактность и гибкость, что позволяет использовать в труднодоступных местах и для сложных форм.
  • Широкий спектр цветов и возможность динамического изменения свечения (для RGB).

  Минусы:

  • Требует использования блока питания (драйвера) для низковольтных типов.
  • Не подходит для основного освещения больших помещений без большого количества лент.

  Рекомендации: Выбирать в зависимости от требуемой яркости, цвета и условий эксплуатации (степень защиты IP).

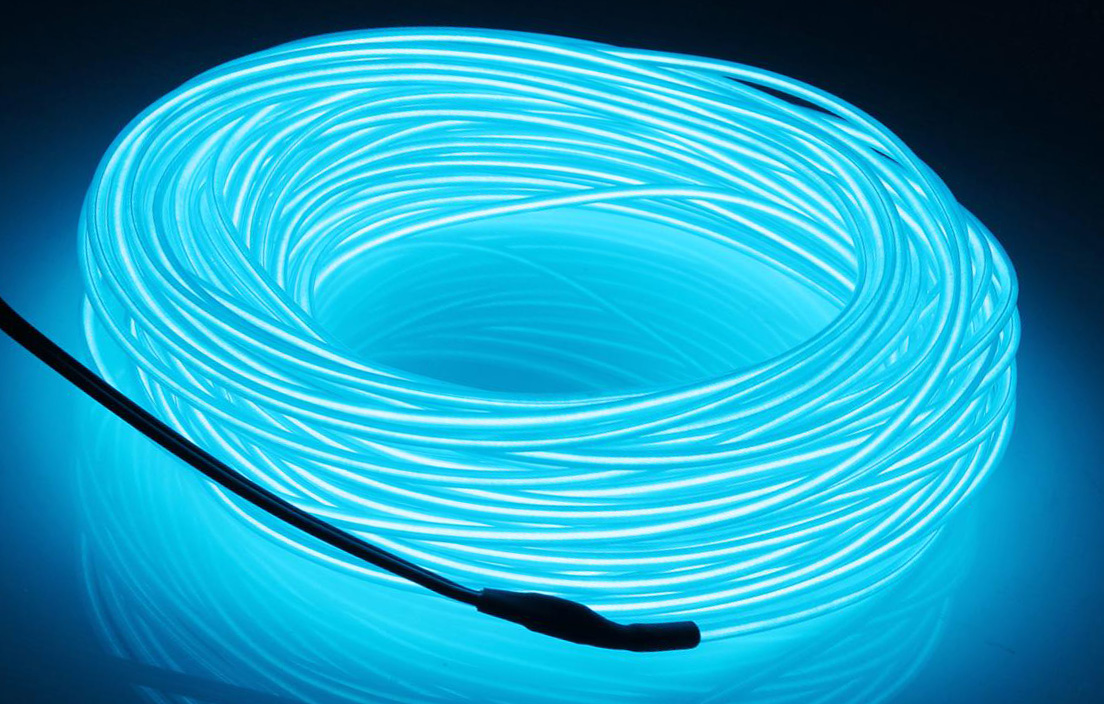

• Электролюминесцентный кабель (ЭЛ-провод / EL wire)



  Назначение: Декоративная подсветка, создание светящихся контуров, надписей, дизайнерских элементов, использование в костюмах, автомобильном тюнинге. Не предназначен для освещения.

  Принцип работы: Свечение тонкого слоя люминофора под воздействием переменного электрического поля, создаваемого специальным инвертором.

  Конструкция: Центральная медная жила, покрытая слоем люминофора, вокруг которого спирально намотаны две тонкие проводящие проволоки (электроды). Все это заключено в прозрачную ПВХ оболочку.

  Характеристики: Диаметр (от 1 до 5 мм), цвет свечения, длина, напряжение питания инвертора (обычно от батареек или 12В).

  Плюсы:

  • Очень гибкий, легко гнется и держит форму.
  • Равномерное, мягкое свечение по всей длине, без точек.
  • Разнообразие цветов.

  Минусы:

  • Низкая яркость (не для основного освещения).
  • Требует специального инвертора (блока управления).

  Сравнение с LED-лентой: ЭЛ-провод дает равномерное, более мягкое, но менее яркое свечение, требует инвертора. LED-лента - точечное, более яркое, требует блока питания, более гибкая для больших поверхностей.

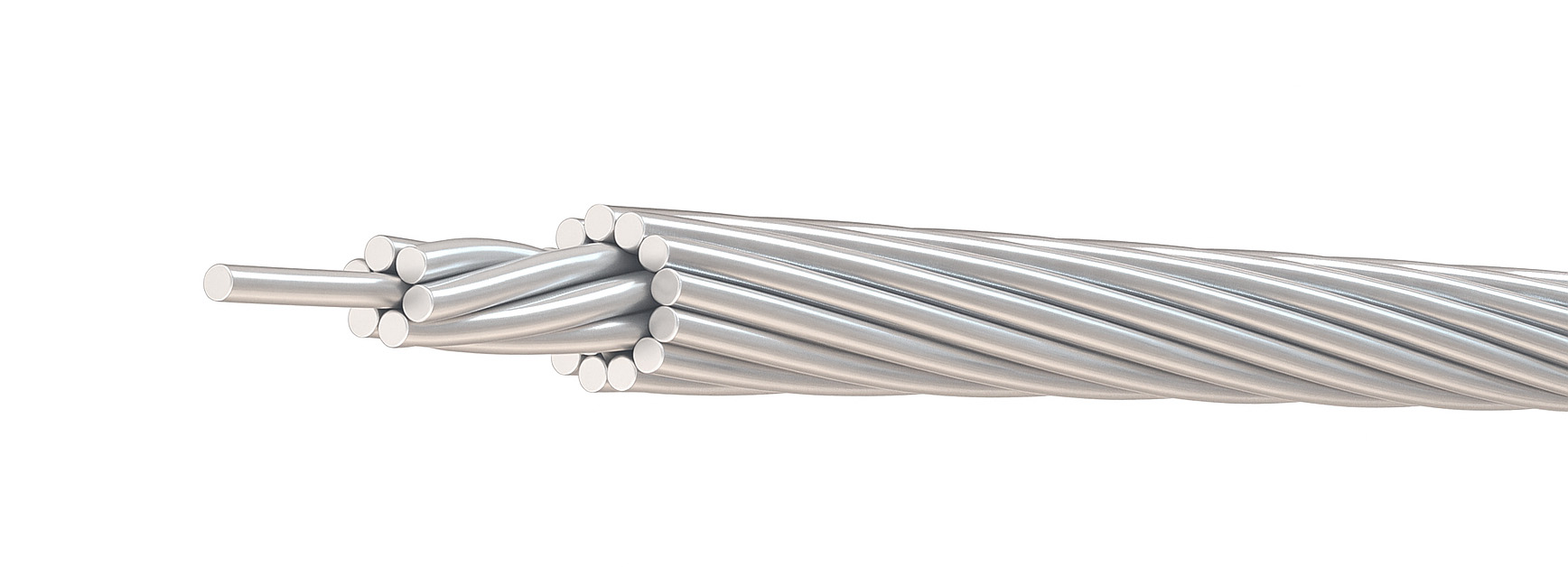

• Неизолированные провода



  Назначение: Используются для воздушных линий электропередачи (например, А – алюминиевый, АС – алюминиево-стальной) или для заземления в электроустановках.

  Конструкция: Цельные или скрученные проволоки из меди или алюминия (часто со стальным сердечником для прочности в АС), без какой-либо изоляции.

• Обмоточные провода (ПЭТВ, ПЭТ)



  Назначение: Эмалированные провода для обмоток электродвигателей, трансформаторов, реле, катушек индуктивности и другой электротехнической аппаратуры.

  Конструкция: Медная (или алюминиевая) жила, покрытая тонким слоем эмалевой изоляции (например, на основе полиэфиров, полиуретанов).

  Пример: ПЭТВ - Провод Эмалированный Термостойкий Высокопрочный.

  Плюсы: Компактность обмоток, хорошие диэлектрические свойства, высокая термостойкость эмали.

Нормативная база и источники информации

Выбор и прокладка кабельно-проводниковой продукции в России регулируется рядом ключевых нормативных документов. Обязательное соблюдение этих норм гарантирует безопасность и надежность электроустановок:

• ПУЭ (Правила Устройства Электроустановок): Основной документ, регламентирующий требования к электропроводке, выбору сечения кабелей и проводов, способам их прокладки.
• ГОСТ 31565-2012: "Кабельные изделия. Требования пожарной безопасности". Определяет классификацию кабелей по показателям пожарной опасности (негорючесть, дымовыделение, токсичность).
• ГОСТ Р 53769-2010: "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия". Регламентирует общие требования к силовым кабелям.
• ГОСТ 16442-80: "Кабели силовые с пластмассовой изоляцией. Технические условия". (Хотя часть его положений могла быть пересмотрена или заменена более новыми ГОСТами, он остается основополагающим).
• Технический регламент Евразийского экономического союза ТР ЕАЭС 004/2011: "О безопасности низковольтного оборудования". Устанавливает обязательные требования к низковольтному оборудованию, включая кабели и провода.
• Специализированные отраслевые справочники по кабельно-проводниковой продукции: Например, "Электрические кабели, провода и шнуры. Справочник" Н. И. Белоруссов А. Е. Саакян А. И. Яковлева, а также технические каталоги ведущих производителей кабельной продукции

Всегда сверяйтесь с актуальными версиями этих документов и консультируйтесь со специалистами при проектировании и монтаже электропроводки.

FAQ: Часто задаваемые вопросы

Какой кабель лучше: медный или алюминиевый?

Для новой проводки всегда предпочтительнее медный кабель. Он имеет более высокую электропроводность, более прочный и гибкий, что обеспечивает надежные контакты и долгий срок службы. Алюминиевые кабели дешевле, но более хрупкие, подвержены окислению и "текут" под нагрузкой, что приводит к ослаблению контактов и перегревам.

Что означает маркировка "нг-LS" на кабеле?

"нг" означает "не распространяющий горение" при групповой прокладке. "LS" (Low Smoke) означает "с пониженным дымо- и газовыделением" при тлении и горении. Такие кабели обязательны для прокладки в местах массового скопления людей для обеспечения безопасной эвакуации.

Можно ли прокладывать ПВС для стационарной проводки?

Нет, ПВС и ШВВП не предназначены для стационарной (скрытой или открытой) проводки. Они разработаны как соединительные шнуры для подвижных подключений. Для стационарной проводки используются кабели типа ВВГ, NYM, ПуВ, ПуГВ.

В чем разница между одномодовым и многомодовым оптическим кабелем?

Одномодовый (SM) кабель предназначен для передачи сигнала на очень большие расстояния (десятки километров) с минимальными потерями. Многомодовый (MM) кабель используется для коротких расстояний (сотни метров), чаще всего в пределах одного здания или ЦОД.

Какой кабель выбрать для подключения роутера к компьютеру?

Для этого используется кабель витая пара. Для домашнего использования достаточно категории CAT5e, которая поддерживает скорость до 1 Гбит/с. Если у вас гигабитное подключение к интернету и оборудование, этого будет вполне достаточно.

Можно ли использовать нагревательный кабель для обогрева помещения без системы "теплый пол"?

Нагревательные кабели можно использовать для основного или дополнительного обогрева помещений, но это требует профессионального расчета и монтажа, а также терморегуляторов. Простое "разбрасывание" кабеля по полу не обеспечит равномерного обогрева и может быть опасно.

Интересные факты о кабелях

• Первый подводный кабель: Первый трансатлантический телеграфный кабель был проложен в 1858 году между Ирландией и Ньюфаундлендом. Он позволил сократить время передачи сообщения с нескольких недель до нескольких минут.
• Кабели в космосе: Космические аппараты используют специальные кабели, которые должны выдерживать экстремальные температуры, радиацию и вакуум.
• Живые кабели: В некоторых случаях, например, для подачи электричества к глубоководным аппаратам, используются кабели, внутри которых циркулирует охлаждающая жидкость или сжатый воздух для поддержания стабильной температуры.
• Секреты маркировки: Многие производители используют свои внутренние коды в маркировке, помимо ГОСТовских обозначений, что иногда усложняет выбор, но также указывает на специфические свойства или особенности производства.
• Светящиеся кабели: Светодиодные и электролюминесцентные кабели открыли новую эру в дизайне и архитектурной подсветке, предлагая гибкие и энергоэффективные решения для создания уникальных световых эффектов.

Заключение

Кабели, провода и шнуры — это не просто медные или алюминиевые жилы в изоляции. Это сложные инженерные изделия, каждый тип которых разработан для выполнения конкретных задач в определенных условиях. Понимание их различий, характеристик и областей применения критически важно для обеспечения безопасности, надежности и эффективности любой электрической или информационной системы.

Выбирая кабельно-проводниковую продукцию, всегда руководствуйтесь не только ценой, но и соответствием конкретным условиям эксплуатации, а также требованиями действующих нормативных документов. Это поможет избежать аварийных ситуаций, продлить срок службы оборудования и обеспечить бесперебойную работу вашей системы.
