Кабель ВВГнг (ВВГнг(А)-LS): Полное руководство по маркировке, характеристикам и монтажу

1. Кабель ВВГнг

Кабель ВВГнг является одним из наиболее востребованных и широко применяемых силовых кабелей на рынке электротехнической продукции. Он представляет собой медный токопроводящий кабель с изоляцией и внешней оболочкой, выполненными из поливинилхлоридного (ПВХ) пластиката пониженной горючести.

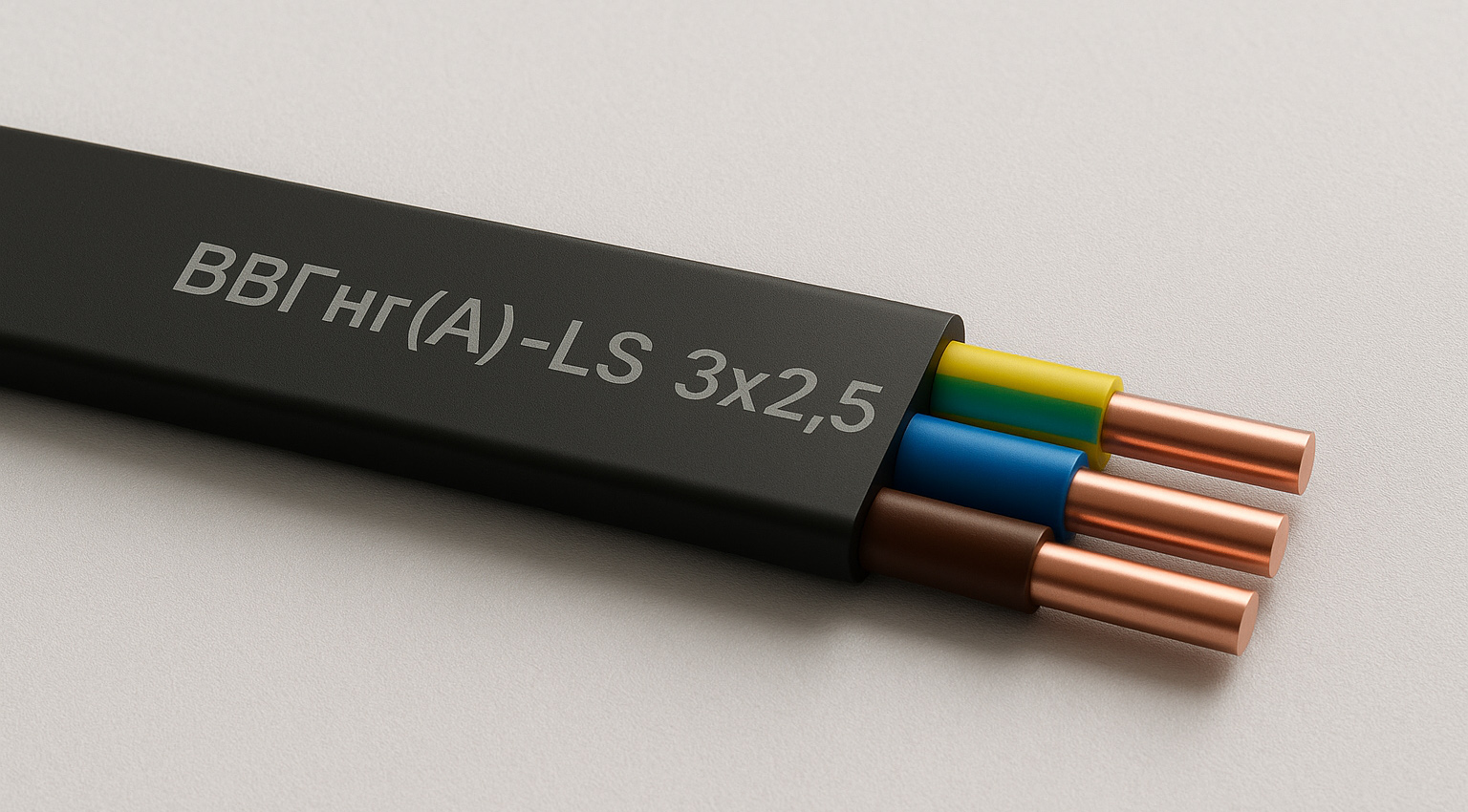

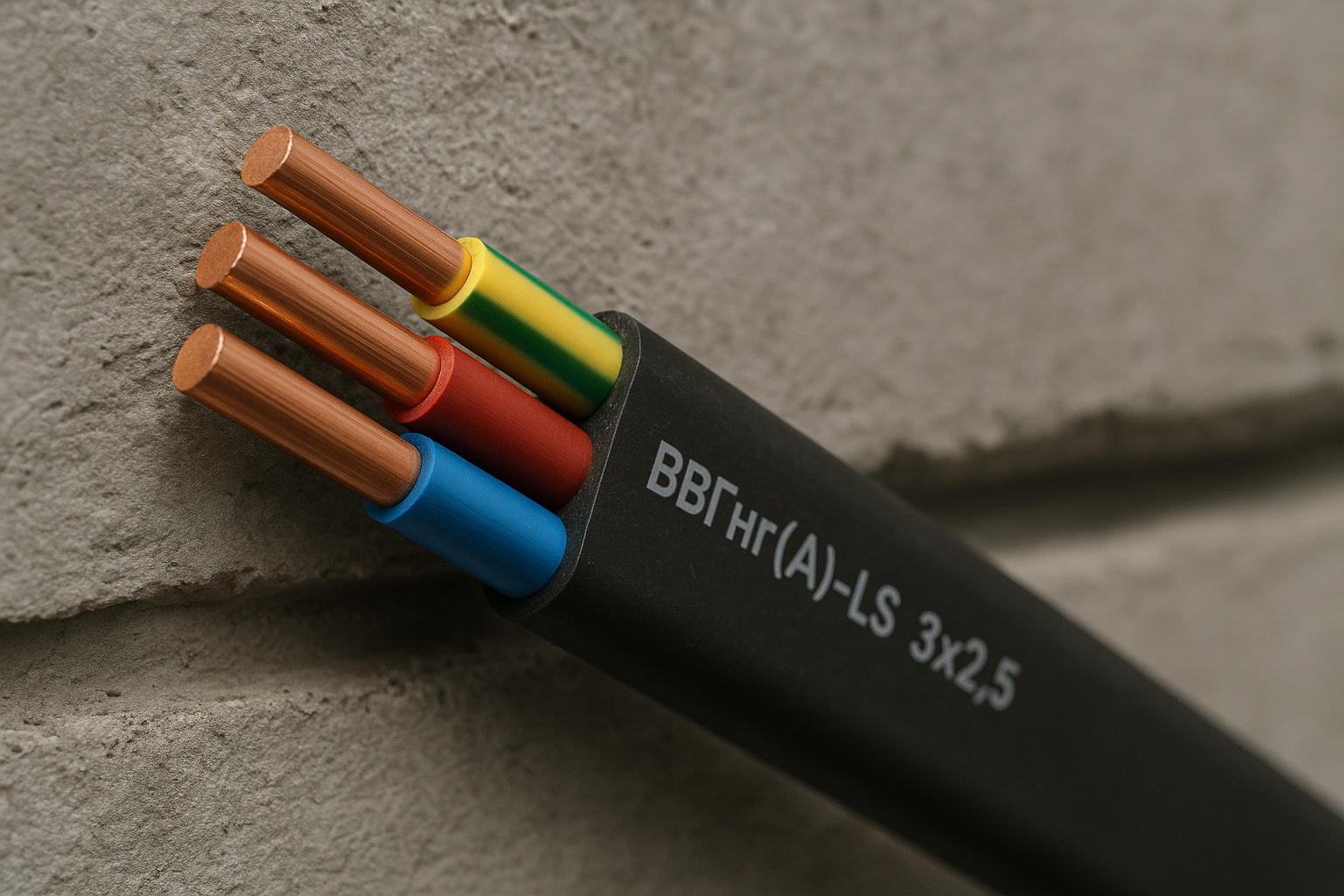

кабель ВВГнг(А)-LS

Основное назначение этого кабеля — передача и распределение электрической энергии в стационарных установках.

Ключевое преимущество кабеля ВВГнг заключается в его способности не распространять горение при групповой прокладке, что делает его незаменимым для объектов с повышенными требованиями к пожарной безопасности. Эта характеристика обеспечивает высокий уровень безопасности, позволяя использовать его даже в таких пожароопасных объектах, как деревянные дома, минимизируя риск возгорания при коротком замыкании.

Кабель ВВГнг обладает рядом других важных преимуществ, которые обуславливают его популярность. Он отличается долговечностью, имея заявленный срок службы до 30 лет, а также высокой устойчивостью к коррозии и повышенной влагостойкостью. Относительная простота монтажа также способствует его широкому распространению. Важно отметить, что кабель полностью соответствует строгим государственным стандартам, таким как ГОСТ 31996-2012 и ГОСТ 31565-2012, что подтверждает его надежность и качество.

История развития кабельной продукции с ПВХ изоляцией тесно связана с поиском более безопасных и удобных решений для электропроводки. Изоляция из поливинилхлорида впервые была применена в кабельном производстве в 1930 году, а массовое производство таких кабелей началось уже в 1950 году. Это стало значительным шагом вперед, предложив удобную и безопасную альтернативу существовавшим на тот момент технологиям. Кабель ВВГнг, как представитель этой эволюции, относится к группе негорючих кабелей, что существенно повышает общую безопасность эксплуатации электроустановок.

Появление модификаций с индексами "нг" (негорючий), "LS" (пониженное дымо- и газовыделение) и "FRLS" (огнестойкий, пониженное дымо- и газовыделение) стало прямым ответом на необходимость минимизации рисков, связанных с распространением огня и выделением токсичных веществ при возгорании.

2. Расшифровка Маркировки Кабеля ВВГнг

Маркировка кабеля ВВГнг содержит в себе всю необходимую информацию о его конструкции, материалах и эксплуатационных свойствах. Понимание каждого символа позволяет правильно выбрать кабель для конкретных условий применения и обеспечить соответствие нормативным требованиям.

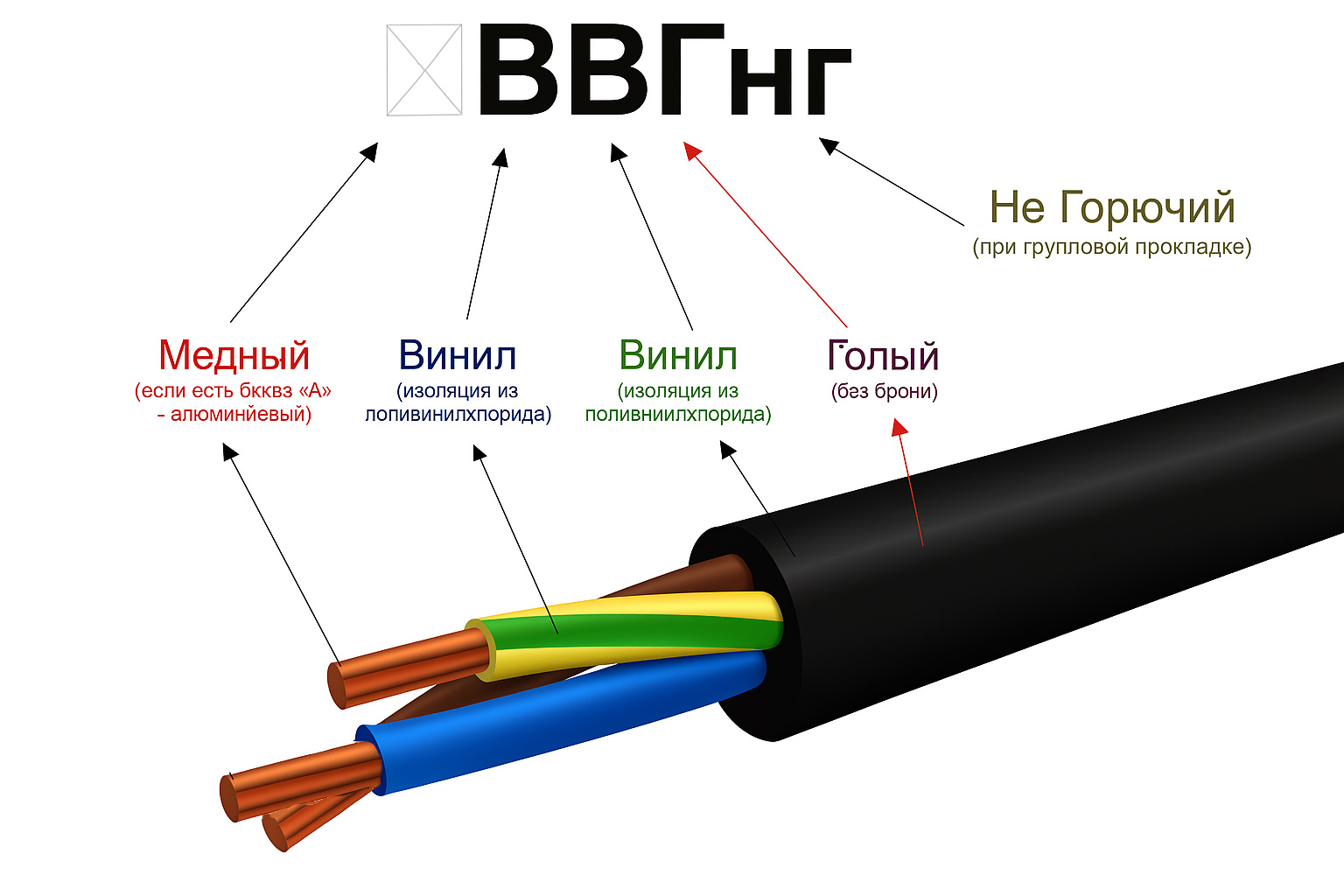

обозначение кабеля ВВГнг

Детальный разбор обозначений

  • Отсутствие буквы "А" в начале: Если в начале маркировки отсутствует буква "А", это указывает на то, что токопроводящая жила выполнена из меди.
  • В (первая буква): Обозначает, что изоляция каждой жилы выполнена из поливинилхлоридного (ПВХ) пластиката.
  • В (вторая буква): Указывает на наличие внешней оболочки кабеля, также выполненной из поливинилхлоридного (ПВХ) пластиката.
  • Г: Символ "Г" означает "голый", то есть отсутствие защитных покровов, таких как броня, поверх основной оболочки.
  • нг: Индекс "нг" расшифровывается как "не поддерживающий горение". Это означает, что кабель не распространяет горение при групповой прокладке, что является критически важным свойством для пожарной безопасности.
  • (А): Буква "(А)" в скобках указывает на класс пожарной безопасности по категории А согласно ГОСТ Р МЭК 332-2 или ГОСТ 31565-2012. Это подтверждает высокую стойкость кабеля к распространению горения при прокладке в пучках.
  • LS (Low Smoke): Дополнительный индекс "LS" означает "Low Smoke" – с пониженным дымо- и газовыделением. Кабели с такой маркировкой выделяют значительно меньше дыма и токсичных газов при горении или тлении, что критически важно для обеспечения безопасной эвакуации людей в случае пожара.
  • FRLS (Fire Resistant, Low Smoke): Маркировка "FRLS" означает "Fire Resistant, Low Smoke" – огнестойкий кабель с пониженным дымо- и газовыделением. Жилы такого кабеля защищены специальными лентами, содержащими слюду, что позволяет кабелю сохранять работоспособность в условиях открытого огня в течение не менее 3 часов.
  • LSLTx: Указывает на кабель с минимальным дымовыделением и низкой токсичностью продуктов горения.
  • HF (Halogen Free): Обозначает, что внешняя оболочка кабеля не содержит галогенов. Это исключает выделение коррозионно-активных газов при горении, предотвращая повреждение электронного оборудования и металлоконструкций.
  • ХЛ (Холодостойкий): Модификация, предназначенная для эксплуатации в условиях низких температур, вплоть до -60 °С.
  • Т (Тропический): Кабель с повышенной стойкостью к воздействию плесневых грибов и высокой влажности, что актуально для тропического климата.
  • П (Плоский): Указывает на плоскую форму кабеля.
  • З (С заполнением): Обозначает наличие заполнения из ПВХ пластиката между жилами, что придает кабелю практически круглую форму и заполняет внутренние промежутки.
  • N: Индекс, обозначающий наличие нейтрального проводника, который обычно имеет синий цвет изоляции.
  • Pe: Индекс, обозначающий наличие заземляющего проводника, обычно маркируемого желто-зеленым цветом.
  • ож, ок: Однопроволочная (монолитная) жила, круглая.
  • мж, мп, мн, мк: Многопроволочная жила, круглая.
  • мс: Многопроволочная жила секторной формы.

Таблица: Полная расшифровка маркировки кабеля ВВГнг и его модификаций

Буквенное обозначениеПолное значениеОписание
В (первая)Изоляция жилИз ПВХ пластиката пониженной пожароопасности
В (вторая)ОболочкаИз ПВХ пластиката пониженной пожароопасности
ГГолыйОтсутствие защитных покровов (без брони)
нгНегорючийНе распространяет горение при групповой прокладке
(А)Категория АКласс пожарной безопасности по ГОСТ 31565-2012
LSLow SmokeС пониженным дымо- и газовыделением
FRLSFire Resistant, Low SmokeОгнестойкий, сохраняет работоспособность в огне
ХЛХолодостойкийДля эксплуатации при температурах до -60 °С
ТТропическийСтойкость к плесневым грибам
ППлоскийПлоская форма кабеля
ЗС заполнениемДля придания круглой формы и заполнения промежутков
NНейтральныйНаличие нейтрального проводника (синий)
PeЗаземляющийНаличие заземляющего проводника (желто-зеленый)
ож, окОднопроволочная, круглаяОдножильная, монолитная жила
мж, мп, мн, мкМногопроволочная, круглаяМногожильная, гибкая жила
мсМногопроволочная, секторнаяМногожильная жила секторной формы

Наличие такого большого количества суффиксов и индексов в маркировке ВВГнг указывает на то, что это не просто один тип кабеля, а целая линейка продуктов, каждый из которых специально разработан и адаптирован под определенные условия эксплуатации и требования безопасности. Например, "нг" и "(А)" говорят о базовой пожаробезопасности при групповой прокладке, в то время как "LS" и "FRLS" добавляют слои защиты, касающиеся дымовыделения и огнестойкости, критически важные для путей эвакуации и систем пожарной сигнализации. Индексы "ХЛ" и "Т" показывают адаптацию к экстремальным климатическим условиям. Это означает, что выбор кабеля ВВГнг должен быть не случайным, а строго обоснованным конкретными условиями проекта и нормативными требованиями. Глубокое понимание маркировки ВВГнг является фундаментальным для любого специалиста. Она не только информирует о конструктивных особенностях и материалах, но и напрямую указывает на область применения и уровень безопасности. Неправильный выбор модификации кабеля ВВГнг, например, использование обычного ВВГнг вместо ВВГнг-FRLS в системах пожарной безопасности, может привести к серьезным нарушениям норм, поставить под угрозу жизни людей и привести к значительным материальным потерям. Таким образом, маркировка служит своего рода "дорожной картой" для безопасного и эффективного электромонтажа.

3. Конструкция Кабеля ВВГнг

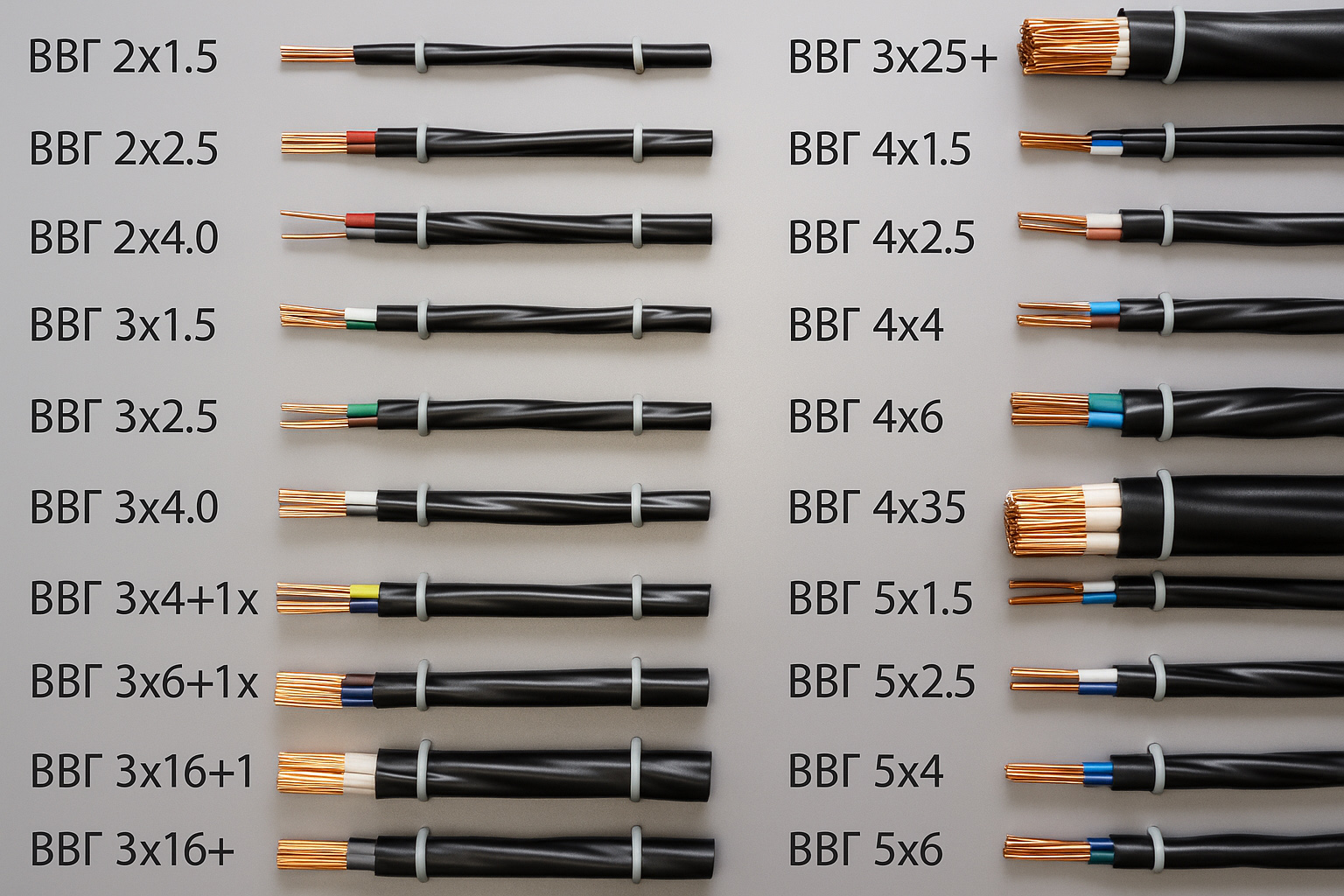

различные конструкции кабеля ВВГнг

Токопроводящие жилы

Сердцем любого кабеля являются токопроводящие жилы. В кабеле ВВГнг все жилы изготавливаются из меди, что гарантирует отличную электропроводность и минимизацию потерь энергии. Кабель может содержать от 1 до 5 токопроводящих жил, что позволяет использовать его для различных схем электроснабжения, включая однофазные, трехфазные с нейтралью и заземлением.

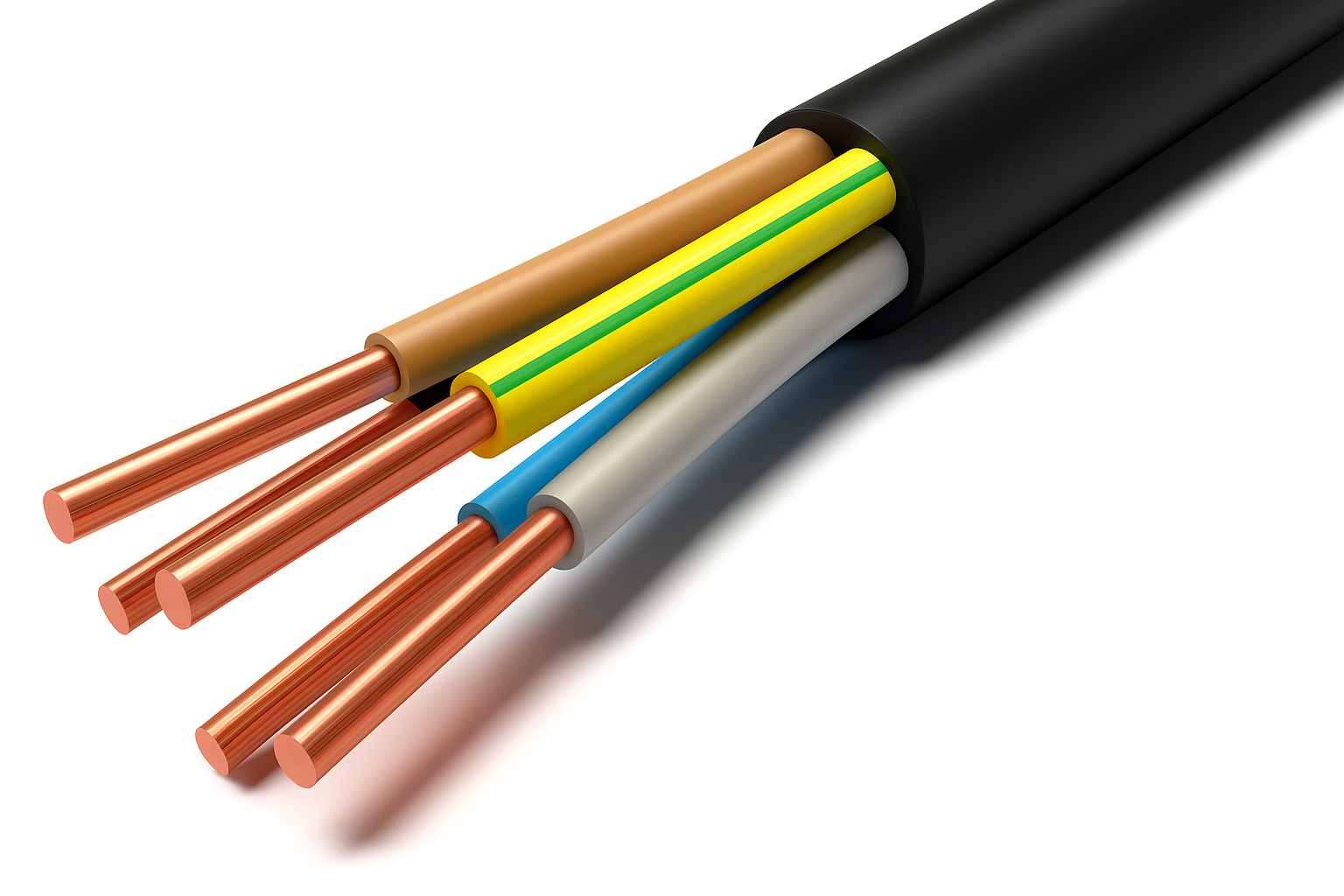

пятижильный кабель ВВГнг 5x16

Жилы могут быть как однопроволочными (монолитными, класс 1), так и многопроволочными (класс 2). Однопроволочные жилы, как правило, имеют круглое сечение в диапазоне от 1.5 до 50 мм². Многопроволочные жилы, обеспечивающие большую гибкость, могут быть круглого (от 16 до 1000 мм²) или секторного (от 25 до 400 мм²) сечения.

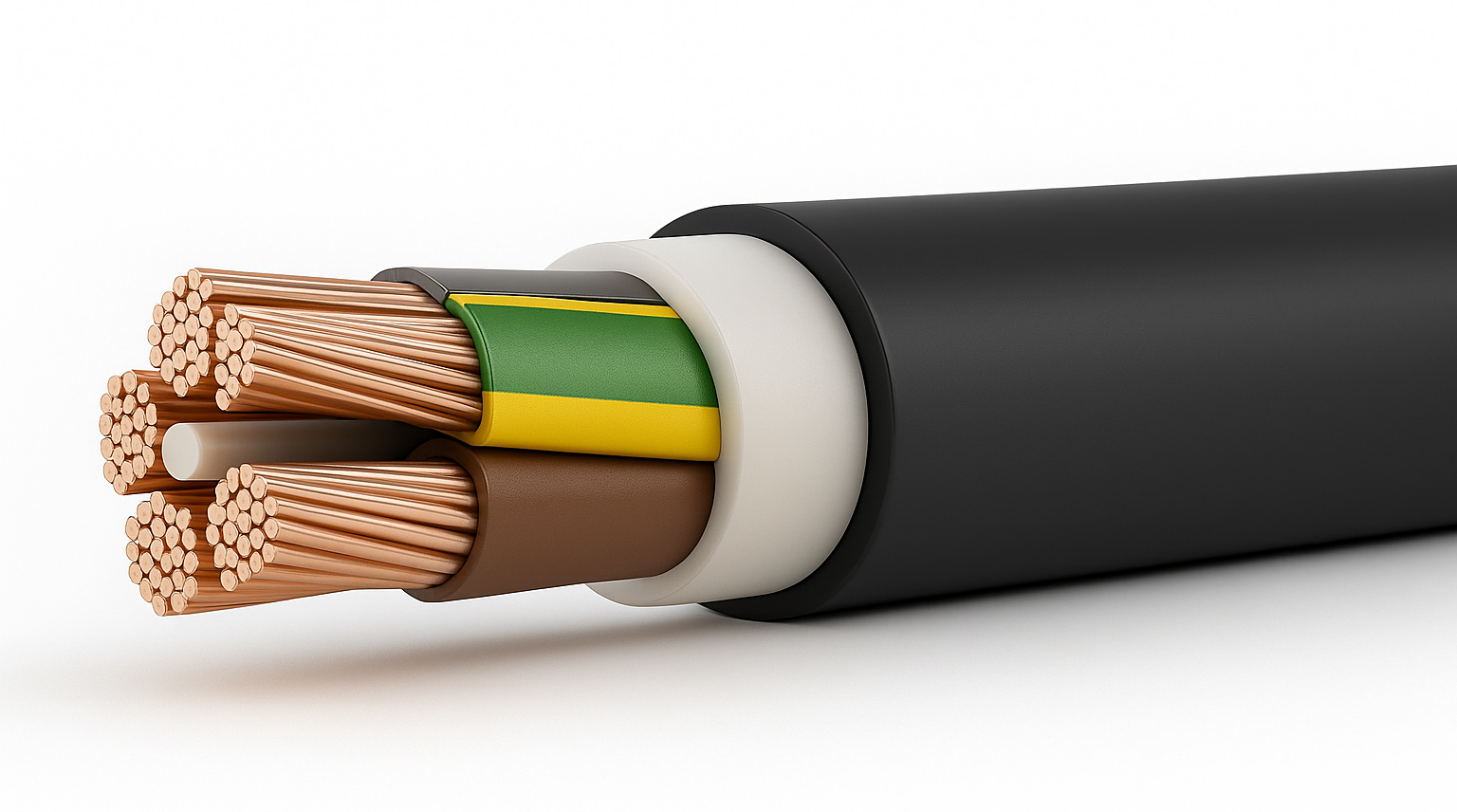

многопроволочные жилы кабеля ВВГнг 5x95

Выбор между одно- и многопроволочными жилами зависит от требуемой гибкости кабеля и удобства его монтажа в конкретных условиях. В многожильных кабелях, как правило, все жилы имеют одинаковое сечение. Однако, для четырехжильных кабелей с сечением 25 мм² и выше допускается изготовление одной жилы меньшего сечения, которая используется в качестве нулевого или заземляющего проводника. Все жилы производятся из меди в соответствии с требованиями ГОСТ 22483-77/2012, что подтверждает их качество и соответствие заявленным характеристикам.

Изоляция жил

Каждая токопроводящая жила изолирована слоем ПВХ-пластиката пониженной пожароопасности. Этот изоляционный материал играет ключевую роль в предотвращении коротких замыканий между жилами и распространения огня по кабелю. Для удобства монтажа и идентификации фаз, нейтрали и заземления, изолированные жилы имеют отличительную расцветку. Для большинства сечений применяется цветовая маркировка (например, белая/желтая, синяя/зеленая, красная/малиновая, желто-зеленая). Для кабелей сечением 70 мм² и выше может использоваться цифровая маркировка (1, 2, 3, 4, 0). Цвет изоляции жил многожильных кабелей должен соответствовать требованиям ГОСТ 31996-2012.

Заполнение и внутренняя оболочка

Для многожильных кабелей, особенно тех, что имеют секторные жилы, может использоваться обмотка из нетканого полотна. Промежутки между изолированными жилами заполняются ПВХ-пластикатом пониженной горючести. Это заполнение придает кабелю практически идеальную форму, что значительно облегчает его монтаж. Однако, более важной функцией заполнения является предотвращение образования воздушных полостей внутри кабеля, которые могли бы действовать как "дымоход", способствуя быстрому распространению огня и продуктов горения по кабельной линии. Некоторые модификации кабеля ВВГнг могут иметь дополнительную внутреннюю оболочку, также выполненную из ПВХ-пластиката пониженной горючести, обеспечивающую дополнительный слой защиты.

Наружная оболочка

Внешняя оболочка кабеля ВВГнг также выполнена из ПВХ композиции пониженной пожароопасности. Она служит основной защитой кабеля от внешних механических воздействий, влаги и, что наиболее важно, обеспечивает его негорючесть. Для модификации ВВГнг-FRLS оболочка изготовлена из ПВХ пониженной воспламеняемости, что дополнительно повышает огнестойкость кабеля и его способность сохранять функциональность в условиях пожара. Согласно ГОСТ 31996-2012 с Изменением N 1, номинальная толщина наружной оболочки строго регламентирована: для одножильных и плоских кабелей она должна быть не менее 1.4 мм, а для многожильных кабелей круглой формы — не менее 1.8 мм. Это стандартизированное требование направлено на обеспечение достаточной механической прочности и пожарной безопасности кабеля.

Таблица: Основные конструктивные элементы кабеля ВВГнг

Элемент конструкцииМатериалНазначение / Особенности
Токопроводящая жилаМедьПередача электрического тока; может быть однопроволочной (монолитной) или многопроволочной (гибкой), круглой или секторной формы.
Изоляция жилПВХ-пластикат пониженной пожароопасностиЭлектрическая изоляция каждой жилы; имеет цветовую или цифровую маркировку для идентификации.
ЗаполнениеПВХ-пластикат пониженной горючестиПридает кабелю круглую форму, заполняет промежутки между жилами, предотвращает распространение горения.
Внутренняя оболочкаПВХ-пластикат пониженной горючестиДополнительный слой защиты, может отсутствовать в некоторых модификациях.
Наружная оболочкаПВХ-пластикат пониженной пожароопасностиВнешняя защита от механических повреждений, влаги и распространения горения.

4. Технические Характеристики Кабеля ВВГнг

Выбор кабеля ВВГнг для конкретного проекта требует детального изучения его технических характеристик. Эти параметры определяют пригодность кабеля для различных условий эксплуатации, его надежность и безопасность.

Номинальное переменное напряжение и частота

Кабель ВВГнг предназначен для работы в электрических сетях с номинальным переменным напряжением 0.66/1 кВ и номинальной частотой 50 Гц. Это означает, что он подходит для большинства бытовых и промышленных низковольтных электроустановок. Кабель способен выдерживать испытательное переменное напряжение частотой 50 Гц в течение 10 минут, равное 3 кВ, а максимальное переменное напряжение частоты 50 Гц, при котором допустима эксплуатация, составляет 0.72 кВ.

Температурные режимы эксплуатации и монтажа

Кабель ВВГнг сохраняет свои эксплуатационные свойства в широком диапазоне температур окружающей среды – от -50°С до +50°С. Это делает его пригодным для использования в различных климатических условиях. Прокладка кабеля без предварительного подогрева допускается при температуре не ниже -15°С (по некоторым данным -10°С). При более низких температурах ПВХ изоляция становится хрупкой, и существует риск ее повреждения при изгибах. Кабель также устойчив к воздействию повышенной относительной влажности, способной достигать 98% при температуре окружающей среды до +35°C.

Допустимые температуры нагрева токопроводящих жил

Для обеспечения длительного срока службы и безопасности, важно соблюдать температурные режимы нагрева жил:

  • Длительно допустимая рабочая температура жилы: +70°С. Это максимальная температура, при которой кабель может эксплуатироваться непрерывно без снижения срока службы.
  • В режиме перегрузки: +90°С. В таком режиме кабель может находиться ограниченное время, как правило, не более 8 часов в сутки и не более 125 часов в год.
  • Предельная при коротком замыкании: +160°С. Это температура, которую жила может выдержать кратковременно (до 4 секунд) при коротком замыкании. По условию невозгорания при коротком замыкании допустима температура до +350°С. Для модификации ВВГнг(А)-FRLS максимальная температура нагрева жил при коротком замыкании составляет +250°C.

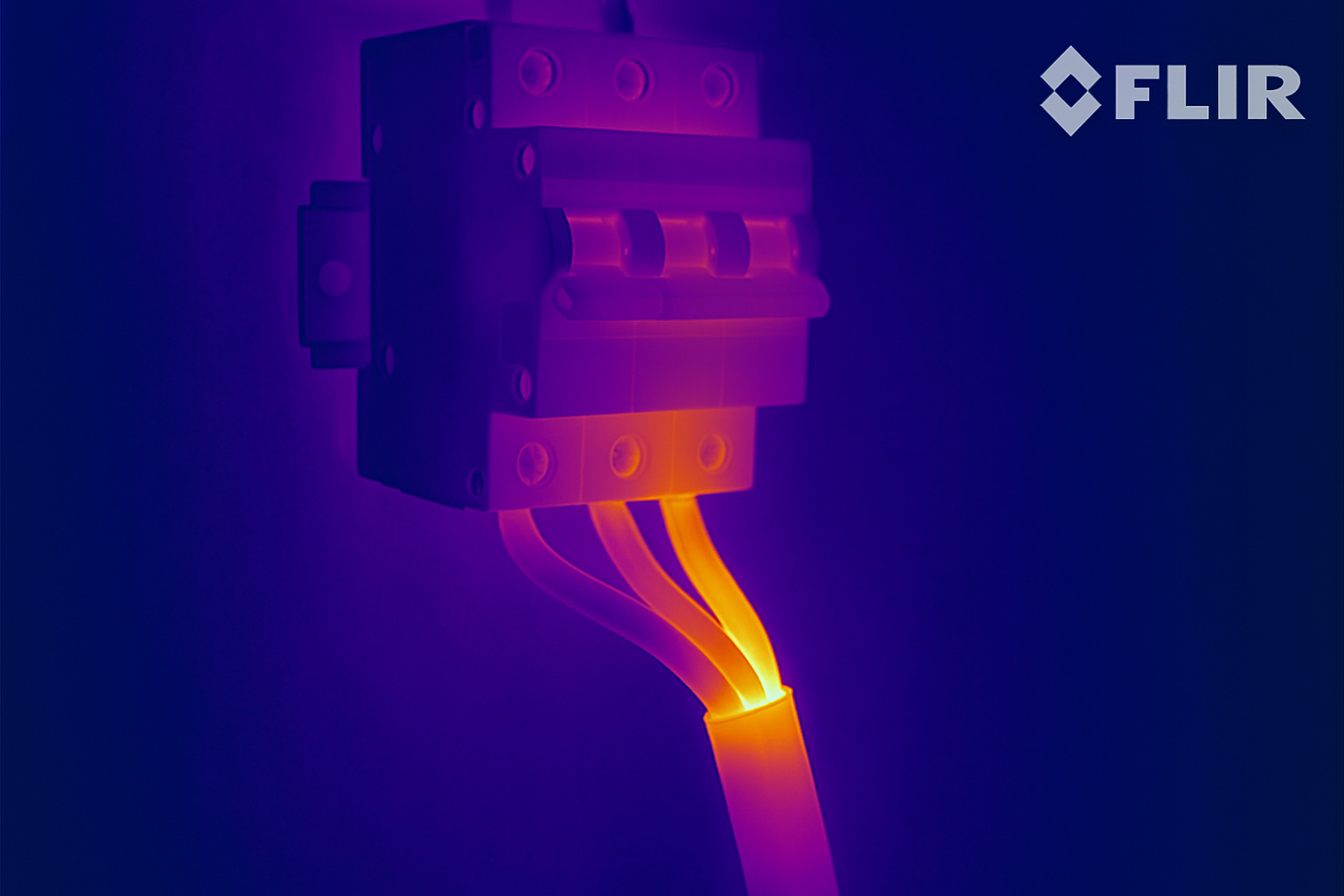

нагрев жил кабеля ВВГнг на экране тепловизора

Минимально допустимый радиус изгиба при прокладке

Соблюдение минимальных радиусов изгиба является критически важным для предотвращения повреждения изоляции и жил кабеля, что может привести к снижению его электрической прочности и преждевременному выходу из строя:

  • Для одножильного кабеля: не менее 10 наружных диаметров кабеля.
  • Для многожильного кабеля: не менее 7.5 наружных диаметров кабеля.

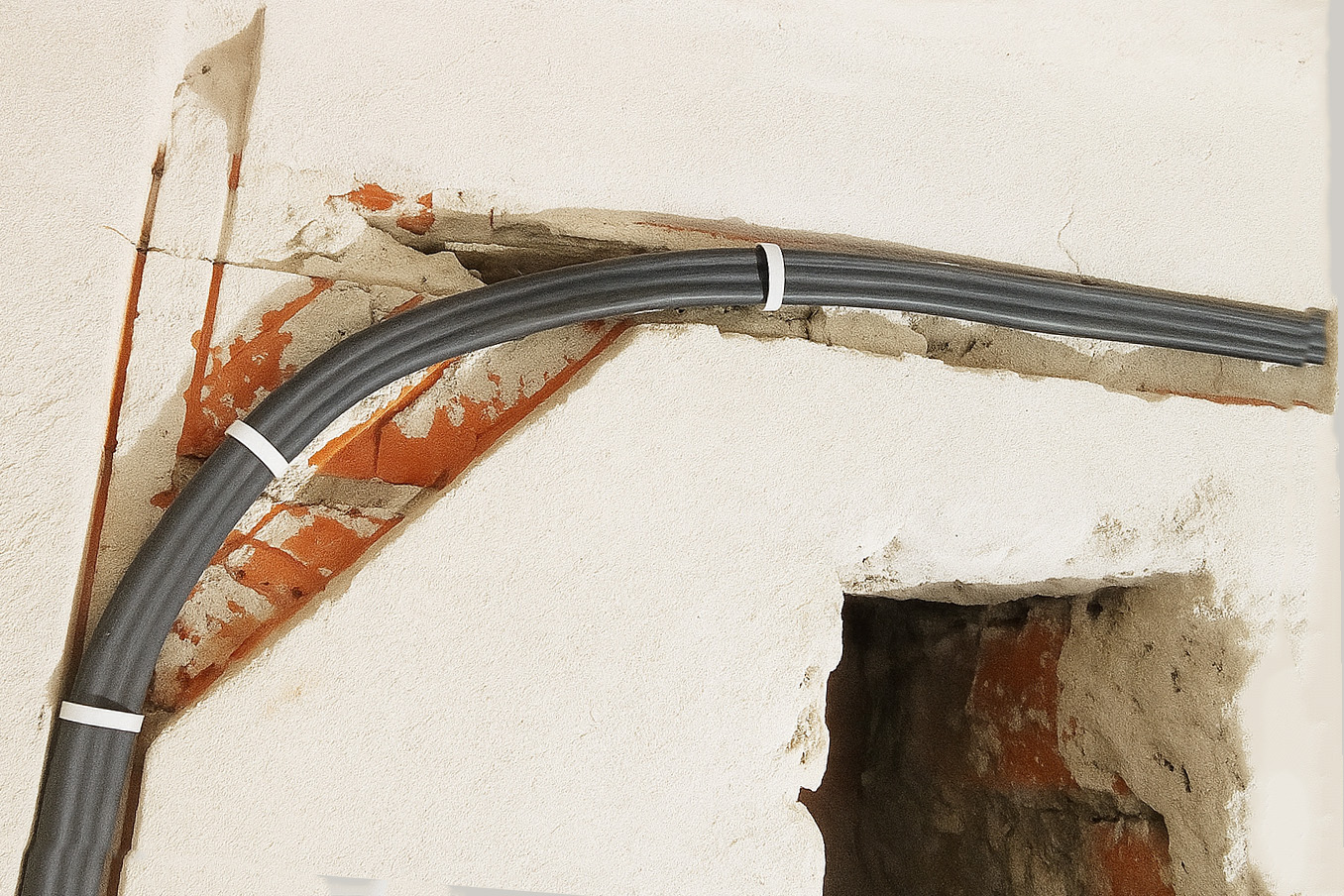

радиус изгиба кабеля ВВГнг

Срок службы и гарантийный срок эксплуатации

Заявленный срок службы кабеля ВВГнг составляет 30 лет, что свидетельствует о его высокой надежности и долговечности. Гарантийный срок эксплуатации, предоставляемый производителем, обычно составляет 5 лет.

Класс пожарной безопасности по ГОСТ 31565-2012

Для кабеля ВВГнг класс пожарной опасности по ГОСТ 31565-2012 обозначается как П1б.8.2.5.4. Для модификаций ВВГнг(А)-FRLS и ВВГ-Пнг(А)-FRLS этот класс составляет П1б.7.2.2.2.

Расшифровка классификационного обозначения по ГОСТ 31565-2012 (например, П1б.8.2.5.4) позволяет понять конкретные показатели пожарной опасности:

  • П1б: "П" – показатель пожарной опасности, "1б" – категория нераспространения горения при групповой прокладке, соответствующая категории А.
  • 8: Показатель коррозионной активности продуктов горения.
  • 2: Эквивалентный показатель токсичности продуктов горения.
  • 5: Показатель дымообразования при горении и тлении кабельного изделия, выраженный в снижении светопроницаемости.
  • 4: Предел огнестойкости, применяемый для огнестойких кабелей, таких как FRLS.

Дополнительные характеристики

  • Строительная длина: Варьируется от 200 до 450 метров, что удобно для планирования закупок и монтажа.
  • Допустимые усилия при протяжке кабеля: Не более 50 Н/мм² для медных жил. Этот параметр важен для предотвращения механических повреждений жил во время монтажа.
  • Водопоглощение: Увеличение массы при водопоглощении не более 10 мг/см².
  • Код ОКП ВВГнг: 3533713600.

Таблица: Сводные технические характеристики ВВГнг

Эта таблица является центральным элементом для инженеров-проектировщиков и монтажников, предоставляя быстрый и полный обзор всех критически важных технических параметров кабеля ВВГнг. Она позволяет оперативно оценить пригодность кабеля для конкретных условий эксплуатации, сравнить различные модификации и убедиться в соответствии нормативным требованиям, что минимизирует риски ошибок на этапе проектирования и монтажа.

ПараметрЗначениеЕдиница измеренияПримечание
Номинальное переменное напряжение0.66/1кВЧастота 50 Гц
Испытательное напряжение (10 мин)3кВЧастота 50 Гц
Максимальная рабочая температура жилы+70°СДлительно допустимая
Температура жилы в режиме перегрузки+90°С
Температура жилы при коротком замыкании+160 (до 350)°СПо условию невозгорания
Диапазон температур эксплуатации-50 до +50°С
Минимальная температура монтажа без подогрева-15°С
Минимальный радиус изгиба (одножильный)10диаметров
Минимальный радиус изгиба (многожильный)7.5диаметров
Срок службы30лет
Гарантийный срок эксплуатации5лет
Класс пожарной безопасностиП1б.8.2.5.4по ГОСТ 31565-2012Для ВВГнг
Допустимые усилия при протяжке50Н/мм²Для медных жил

Таблица: Допустимые длительные токовые нагрузки для популярных сечений ВВГнг (для различных условий прокладки)

Эта таблица абсолютно необходима для практического применения кабеля ВВГнг. Она позволяет электрикам и проектировщикам точно подобрать необходимое сечение кабеля под заданную электрическую нагрузку, учитывая условия прокладки. Правильный выбор сечения критически важен для предотвращения перегрева кабеля, который может привести к повреждению изоляции, короткому замыканию и, как следствие, к пожару. Представленные значения являются типовыми и могут незначительно отличаться в зависимости от конкретного производителя и актуальной редакции ПУЭ.

Сечение жилы (мм²)Ток (А) при прокладке в воздухе*Ток (А) при прокладке в земле*Ток (А) при прокладке в трубе/лотке*
1.5192715
2.5273621
4384927
6466034
10637745
16859960

*Примечание: Данные значения являются ориентировочными и должны быть уточнены по актуальным таблицам ПУЭ (Глава 1.3) для конкретных условий проекта.

Различные температурные режимы (длительная рабочая, перегрузка, короткое замыкание) и детальная классификация пожарной безопасности по ГОСТ 31565-2012 демонстрируют, что кабель ВВГнг разработан с учетом не только нормальной, но и аварийной эксплуатации. Способность выдерживать высокие температуры при коротком замыкании (до 160°С, а по условию невозгорания до 350°С) и огнестойкость для FRLS-модификаций (до +250°C) указывают на его способность сохранять целостность и предотвращать распространение огня даже в критических ситуациях. Строго регламентированные минимальные радиусы изгиба (7.5/10 диаметров) важны для предотвращения механических повреждений жил и изоляции, которые могут привести к внутренним дефектам, снижению диэлектрической прочности и, как следствие, к короткому замыканию или преждевременному выходу из строя.

5. Области Применения Кабеля ВВГнг

Кабель ВВГнг, благодаря своим уникальным характеристикам, находит широкое применение в самых разнообразных сферах, от бытовых нужд до критически важных промышленных объектов.

Передача и распределение электроэнергии

Основное назначение кабеля ВВГнг — эффективная передача и распределение электрической энергии в стационарных электрических установках. Он применяется в сетях переменного тока с номинальным напряжением 0.66 кВ и 1 кВ при частоте 50 Гц. Кабель может использоваться в электросетях как с заземленной, так и с изолированной нейтралью. Важно отметить, что допустимая длительность работы в режиме однофазного короткого замыкания на землю ограничена 8 часами, а общая продолжительность такой работы в год не должна превышать 125 часов.

Применение в различных типах помещений и сооружений

  • Жилые и производственные помещения: ВВГнг широко используется для электропроводки в различных типах помещений, включая сухие и влажные, а также те, где уровень влажности превышает норму.
  • Кабельные сооружения: Кабель идеально подходит для прокладки в открытых кабельных конструкциях, таких как эстакады, галереи и производственные помещения, где требуется высокая пожарная безопасность.
  • Помещения с повышенными требованиями к безопасности: Благодаря своей негорючести, ВВГнг является безопасным выбором для объектов с высоким риском возгорания, например, для электропроводки в деревянных домах. Его конструкция позволяет минимизировать риск распространения огня даже при коротком замыкании.
  • Взрывоопасные зоны: Специальные модификации, такие как ВВГнг(А)-FRLS, допускаются к монтажу во взрывоопасных зонах всех классов (за исключением класса В-1), обеспечивая повышенную безопасность в таких критических условиях.
  • Системы атомных электростанций (АЭС): ВВГнг применяется в системах АЭС (классы 2, 3, 4 согласно классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)) вне гермозон, что подчеркивает его высокую надежность и соответствие строгим стандартам безопасности.
  • Объекты химической и топливно-энергетической промышленности: Высокая пожаробезопасность и устойчивость к агрессивным средам делают его пригодным для использования в этих отраслях.
  • Социально значимые объекты: Кабель ВВГнг является незаменимым элементом для обеспечения электроэнергией крупных промышленных объектов, систем пожарной и охранной сигнализации, а также критически важных сетей жизнеобеспечения в высотных зданиях, больницах, государственных учреждениях и торговых центрах, где безопасность людей является приоритетом.

Особенности прокладки

ВВГнг предназначен для прокладки на любых трассах — наклонных, горизонтальных и вертикальных, без ограничения разности уровней. Допускается эксплуатация кабеля в местах, подверженных вибрации.

Широкий спектр применения кабеля ВВГнг, охватывающий от бытовых нужд в жилых домах до критически важных систем на АЭС и во взрывоопасных зонах, говорит о его исключительной универсальности. Однако, эта универсальность достигается не за счет компромиссов в безопасности, а благодаря наличию специализированных модификаций (LS, FRLS, ХЛ, Т), каждая из которых разработана для соответствия самым строгим требованиям к пожарной безопасности, климатической устойчивости и надежности в специфических условиях. Это означает, что выбор конкретной модификации ВВГнг должен быть обусловлен не только номинальным напряжением и током, но и детальными требованиями к пожарной безопасности, условиям окружающей среды и функциональной непрерывности на конкретном объекте.

6. Условия Прокладки Кабеля ВВГнг

Правильная прокладка кабеля ВВГнг является залогом его долгой и безопасной эксплуатации. Все работы должны выполняться в строгом соответствии с Правилами Устройства Электроустановок (ПУЭ) и соответствующими ГОСТами.

Общие требования ПУЭ к кабельным линиям (Глава 2.3)

При проектировании кабельных линий необходимо тщательно выбирать трассу, чтобы минимизировать расход кабеля, обеспечить его защиту от механических повреждений, коррозии, вибрации, перегрева и повреждений от электрических дуг при коротких замыканиях.

Кабели должны прокладываться таким образом, чтобы исключить возникновение опасных механических напряжений и повреждений как в процессе монтажа, так и при эксплуатации. В местах, где существует вероятность механических повреждений (например, движение транспорта, перемещение грузов, доступ посторонних лиц), кабели должны быть защищены на высоту до 2 метров от уровня пола или земли, а также на 0.3 метра под землей.

Горизонтально проложенные кабели требуют жесткой фиксации в конечных точках, у концевых муфт, по обе стороны от изгибов, а также на соединительных и стопорных муфтах. Вертикально проложенные кабели должны быть надежно закреплены по всей длине, чтобы предотвратить деформацию оболочки и нарушение соединений жил под собственным весом. Кабели должны прокладываться на достаточном расстоянии от нагретых поверхностей, чтобы предотвратить их перегрев выше допустимых значений.

Прокладка в помещениях

Прокладка кабеля ВВГнг в помещениях может осуществляться несколькими способами, каждый из которых имеет свои особенности и требования.

Открытый способ

Кабель ВВГнг(А)-LS и другие модификации с огнестойкой оболочкой допускаются к открытой прокладке без дополнительной гофры или металлорукава, если он состоит из медных жил и обладает огнестойкой оболочкой. Открытая прокладка возможна непосредственно по сооружениям и поверхностям из трудновоспламеняемых или негорючих материалов, таких как бетон, гипс, кирпич, оштукатуренные поверхности. Линия должна быть проложена строго вертикально или горизонтально, а все изгибы должны быть выполнены под прямым углом. Фиксация провода производится с использованием хомутов на расстоянии до 40 см, а в местах изгиба — на расстоянии 10 см с обеих сторон, чтобы избежать провисания. Если существует угроза механических повреждений или прокладка осуществляется по легковоспламеняемым поверхностям, необходимо предусмотреть дополнительную защиту, например, гофрорукав, трубы или металлорукав. Минимальное расстояние между проводом и коммуникациями отопления должно составлять не менее 3 см, расстояние до пола или потолка – 15 см, до проемов – 10 см.

Скрытый способ

Скрытая прокладка является наиболее распространенным способом монтажа кабеля в жилых помещениях. Кабель прокладывается в проделанных бороздах (штробах), под штукатуркой, в пустотах строительных конструкций и т.п. Этот способ обеспечивает защиту кабеля от механических повреждений и не требует дополнительной внешней защиты, такой как гофра.

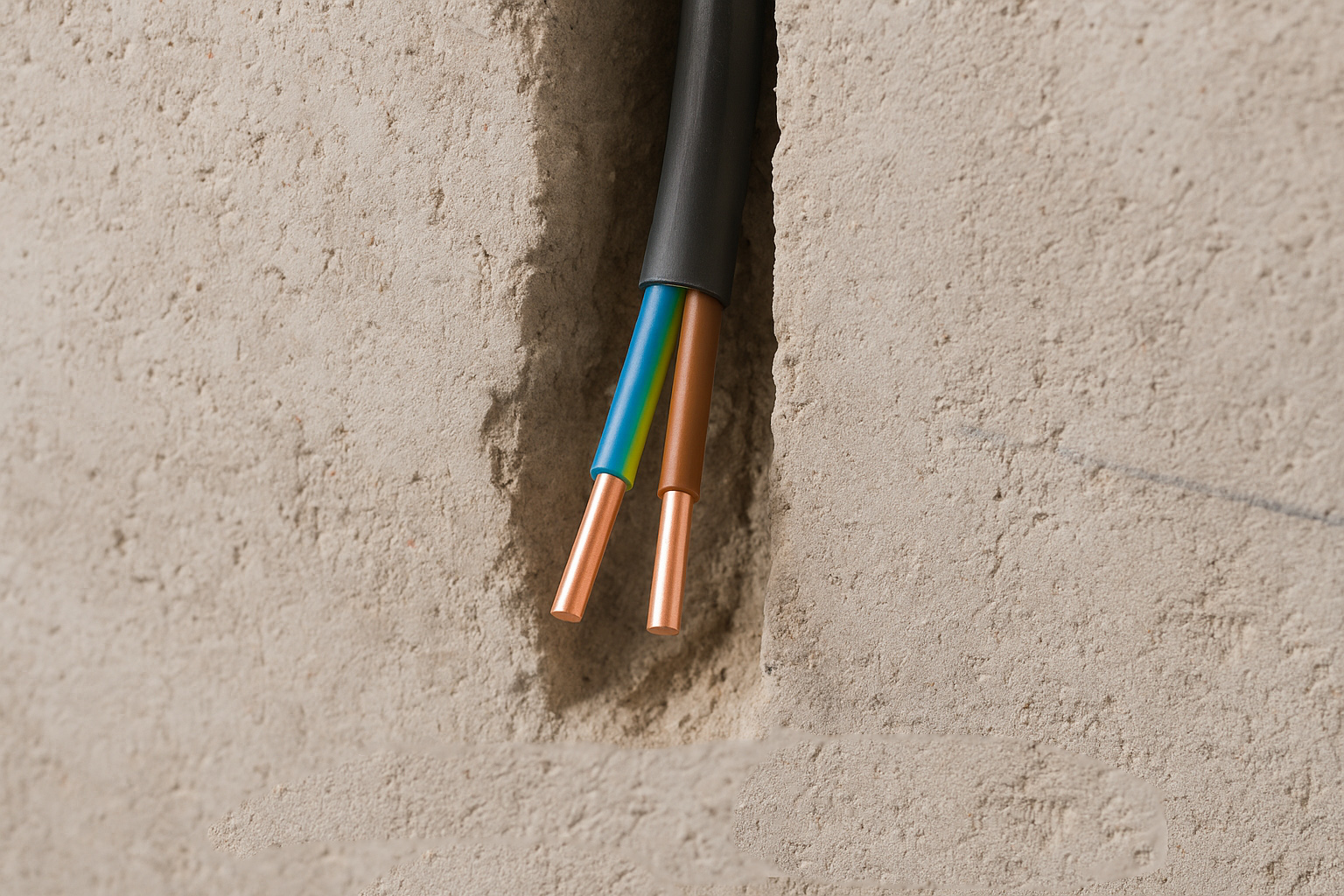

прокладка кабеля ВВГнг в штробе

В кабеленесущих конструкциях (лотки, короба, трубы)

Этот способ прокладки чаще всего применяется в производственных и технических помещениях. В качестве кабеленесущих конструкций используются лотки, трубы, короба и т.п. При прокладке в лотках и коробах допускается укладка кабеля ВВГнг пучком. Кабели и провода на лотках укладываются несколькими способами: рядами с промежутками 5 мм, пучками в один ряд с расстоянием между пучками около 20 мм (число проводов в пучке не должно превышать 12, а наружный диаметр пучка – не более 0.1 м), пакетами с расстоянием между ними 20 мм, или многослойно без промежутков. При обустройстве силовых линий прокладка взаиморезервируемых кабелей в лотках осуществляется по отдельным трассам или в одной траншее на расстоянии не менее 1 метра друг от друга. Расстояние от коробов или лотков до уровня пола должно быть не менее 200 см, а удаленность кабеля от трубопровода – в районе 10 см.

прокладка кабеля ВВГнг в лотках

В трубах

Прокладка кабелей ВВГнг в ПНД трубах допускается и не противоречит ГОСТ Р 50571.15-97. Заполнение внутреннего сечения трубы кабелем не должно превышать 40%. В одной трубе запрещается прокладывать взаиморезервируемые сети, сети рабочего и аварийного освещения, а также цепи безопасного сверхнизкого напряжения (до 42 В) вместе с цепями напряжением выше 42 В. При прокладке труб под кабель необходимо обеспечить уклон для предотвращения скопления влаги. Глубина закладки в землю для линий до 20 кВ составляет не менее 0.7 м, а при пересечении улиц и площадей – 1 м. Снижение глубины до 0.5 м возможно при вводе линии в здание на участке длиной до 5 м. Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2.75 м.

В жилых и общественных зданиях (ПУЭ Глава 7.1)

Глава 7.1 ПУЭ устанавливает требования к электроустановкам жилых, общественных, административных и бытовых зданий. Внутренние электропроводки должны выполняться с учетом того, что электроустановки разных организаций в одном здании могут быть присоединены к общей питающей линии или питаться отдельными линиями. К одной линии разрешается присоединять несколько стояков, при этом на ответвлениях к каждому стояку, питающему квартиры жилых домов выше 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.

В пожароопасных зонах (ПУЭ Глава 7.4)

В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается. Кабель ВВГнг, особенно его модификации с индексами "нг", "LS", "FRLS", полностью соответствует этим требованиям. В пожароопасных зонах разрешаются все виды прокладок кабелей и проводов. Расстояние от кабелей и изолированных проводов, прокладываемых открыто непосредственно по конструкциям, на изоляторах, лотках, тросах и т.п., до мест открыто хранимых горючих веществ должно быть не менее 1 м.

Прокладка на улице и в земле

Прокладка кабеля ВВГнг на улице и в земле требует строгого соблюдения норм ПУЭ для обеспечения безопасности и долговечности.

В земле (траншеи)

Прокладка кабеля ВВГнг в земле, как правило, требует дополнительной механической защиты, поскольку он не имеет брони. В качестве такой защиты часто используются трубы ПНД. Траншеи должны быть выкопаны на глубину не менее 70 см (с учетом песочной подушки 80 см). Под улицами или площадями глубина должна быть не менее 100 см (с учетом подушки 110 см). Допускается снижение глубины до 50 см (с учетом подушки 60 см) при вводе в здание, но предельная длина такого участка составляет 5 метров. Ширина траншеи должна составлять не менее 25 см. На дно траншеи укладывается подушка из мелкого грунта (без острых камней, стекла) или песка толщиной около 10 см, которая затем трамбуется.

При параллельной прокладке в земле расстояние между кабелями до 1 кВ должно быть не менее 10 см. Расстояние до "чужого" проводника (если владелец неизвестен) должно составлять не менее 50 см. При пересечении кабелей в траншее минимальное расстояние в вертикальной плоскости составляет 50 см.

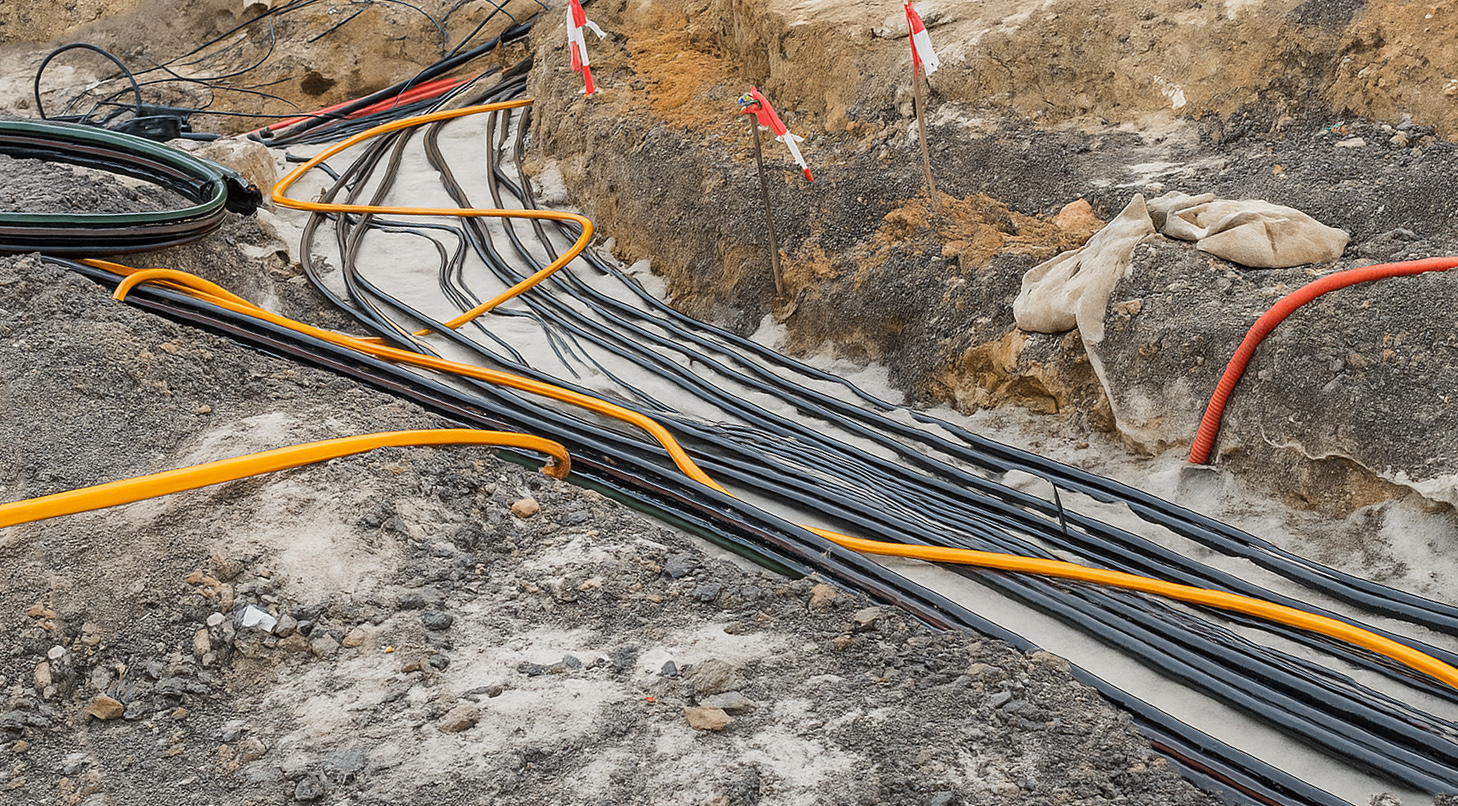

прокладка кабеля ВВГнг в земле в траншее

Охранные зоны над подземными кабельными линиями составляют 1 м с каждой стороны от крайних кабелей для линий до 1 кВ.

В воздухе

Прокладка кабеля ВВГнг в воздухе допускается, но требует дополнительной защиты от ультрафиолета, например, в виде пластиковой или металлической гофротрубы. Прокладка должна осуществляться путем закрепления на опорном тросе. Модификация ВВГнг(А)-FRLS также может использоваться для прокладки в воздухе.

Таблица: Минимальные расстояния при прокладке кабеля ВВГнг в земле (согласно ПУЭ)

Эта таблица наглядно демонстрирует строгие требования ПУЭ к расстояниям при прокладке кабельных линий. Соблюдение этих норм критически важно для предотвращения повреждений кабеля, обеспечения безопасности и возможности проведения ремонтных работ. Несоблюдение этих расстояний может привести к перегреву кабелей, механическим повреждениям и, как следствие, к авариям и пожарам.

ОбъектМинимальное расстояниеПримечаниеИсточник ПУЭ
Глубина траншеи (стандарт)0.7 мДля линий до 20 кВ2.3.84
Глубина траншеи (под улицей/площадью)1 м2.3.105
Глубина траншеи (ввод в здание)0.5 мДлина участка до 5 м2.3.105
До фундамента зданий0.6 мПрокладка под фундаментом не допускается2.3.85
До стволов деревьев2 мМожет быть уменьшено при прокладке в трубе2.3.87
До кустарников0.75 м2.3.87
До другого кабеля (параллельно, до 10 кВ)0.1 мВ свету2.3.86, 2.3.107
До "чужого" проводника (параллельно)0.5 мЕсли владелец неизвестен2.3.86, 2.3.107
До трубопровода (вода, канализация)1 м2.3.88
До теплотрассы (до стенки канала)2 мИли теплоизоляция, ограничивающая нагрев2.3.89
До полотна автодороги (в глубину)1 м2.3.97
До бровки автотрассы1 м2.3.92
До оси трамвайных путей2.75 м2.3.91
До железной дорогиЗа зоной отчуждения2.3.90
Пересечение с другим кабелем (вертикально)0.5 мВ свету2.3.94
Пересечение с трубопроводом0.5 мВ свету2.3.95

Комплексный подход к безопасности в различных средах проявляется в том, что для каждого способа прокладки кабеля ВВГнг (в помещениях, в земле, в воздухе) существуют специфические требования, регламентированные ПУЭ и ГОСТами. Эти требования учитывают не только электрические параметры, но и внешние факторы: механические воздействия, температурные режимы, влажность, наличие горючих материалов и другие коммуникации. Например, необходимость дополнительной защиты небронированного кабеля ВВГнг при прокладке в земле (с помощью труб ПНД) обусловлена отсутствием у него собственной механической защиты. Аналогично, строгие правила по минимальным радиусам изгиба и температурным режимам монтажа предотвращают повреждение изоляции, которое может привести к серьезным авариям. Это демонстрирует, что безопасность электроустановки зависит не только от качества самого кабеля, но и от строгого соблюдения всех правил его монтажа и эксплуатации.

7. Частые Ошибки при Монтаже Кабеля ВВГнг и Советы Монтажникам

Даже при работе с таким надежным кабелем, как ВВГнг, ошибки при монтаже могут привести к серьезным последствиям, от снижения срока службы до возникновения аварийных ситуаций. Понимание типичных ошибок и следование профессиональным советам помогут избежать проблем.

Распространенные ошибки

  • Недостаточная механическая защита: Одной из распространенных ошибок является прокладка кабеля ВВГнг без дополнительной защиты (гофры, металлорукава, труб) в местах, где существует риск механических повреждений или по легковоспламеняемым поверхностям. Хотя кабель ВВГнг не распространяет горение, его внешняя оболочка не предназначена для защиты от сильных механических воздействий.
  • Несоблюдение радиусов изгиба: Превышение минимально допустимых радиусов изгиба (10 диаметров для одножильного и 7.5 для многожильного) может привести к микротрещинам в изоляции и повреждению токопроводящих жил, что снижает диэлектрическую прочность и может стать причиной короткого замыкания.
  • Монтаж при низких температурах без подогрева: Прокладка кабеля при температурах ниже -15°С без предварительного подогрева делает изоляцию хрупкой и подверженной повреждениям.
  • Неправильный выбор сечения: Использование кабеля недостаточного сечения для заданной токовой нагрузки приводит к его перегреву, ускоренному старению изоляции и риску возгорания.
  • Неправильное крепление: Недостаточно частая или ненадежная фиксация кабеля, особенно на вертикальных и горизонтальных участках, а также в местах изгибов, может привести к его провисанию, деформации и повреждению.
  • Совместная прокладка несовместимых цепей: Прокладка в одной трубе или лотке взаиморезервируемых сетей, цепей рабочего и аварийного освещения, или цепей с разным напряжением (например, сверхнизкого и высокого) является нарушением ПУЭ и может привести к серьезным авариям.
  • Отсутствие или неправильная песчаная подушка при прокладке в земле: Неаккуратное обустройство песчаной подушки, наличие острых камней, корней или сучков в грунте для засыпки может повредить оболочку кабеля.
  • Несоблюдение расстояний между кабелями и другими коммуникациями: Нарушение минимальных расстояний, указанных в ПУЭ, может привести к перегреву кабелей, электромагнитным помехам или повреждению при аварии других коммуникаций.

Советы профессионалам

Для обеспечения надежного и безопасного электромонтажа с использованием кабеля ВВГнг, рекомендуется следовать следующим советам:

  • Тщательный расчет сечения: Всегда производите расчет сечения кабеля с учетом мощности подключаемых устройств, силы тока, напряжения сети, длины кабеля, температуры окружающей среды, а также количества и расстояния между параллельными кабелями. При выборе сечения ориентируйтесь на таблицы допустимых длительных токовых нагрузок из актуальных редакций ПУЭ. В случае сомнений, выбирайте кабель с запасом по сечению. Например, для алюминиевой проводки 10 мм² может быть заменен медным проводом сечением 6 мм².
  • Использование дополнительной защиты: При открытой прокладке по легковоспламеняемым поверхностям (например, в деревянных домах) или в местах, где возможны механические повреждения, обязательно используйте гофрорукав, трубы или металлорукав. При прокладке в земле небронированного кабеля ВВГнг всегда используйте защитные трубы (например, ПНД).
  • Соблюдение температурного режима монтажа: Монтаж кабеля ВВГнг следует проводить при температуре не ниже -15°С. При более низких температурах кабель необходимо предварительно прогреть.
  • Строгое соблюдение радиусов изгиба: Всегда выдерживайте минимально допустимые радиусы изгиба: 10 диаметров для одножильных и 7.5 диаметров для многожильных кабелей.
  • Правильная фиксация: Закрепляйте кабель с рекомендованным шагом крепления: не более 500 мм на вертикальных участках, 350 мм на горизонтальных и 100 мм на изгибных участках. Это предотвратит провисание и деформацию.
  • Планирование трассы: Тщательно планируйте трассу прокладки, учитывая все требования ПУЭ по расстояниям до других коммуникаций, фундаментов, деревьев и т.д..
  • Качественная подготовка траншеи: При подземной прокладке обеспечьте создание ровной песчаной подушки толщиной не менее 10 см, тщательно утрамбуйте ее и убедитесь в отсутствии острых предметов.
  • Маркировка: Обязательно маркируйте кабельные линии и муфты, указывая тип кабеля, напряжение, сечение и номер линии. Для подземных линий устанавливайте информационные знаки с указанием охранных зон.
  • Прокладка в кабеленесущих конструкциях: При использовании лотков и коробов в производственных помещениях учитывайте категорийность помещения согласно ГОСТу и факторы окружающей среды. При укладке пучком рассчитывайте количество проводов исходя из этих факторов и технических характеристик конструкции.

Важность квалификации и соблюдения норм при работе с кабелем ВВГнг проявляется в том, что даже такой высококачественный и безопасный продукт может стать источником проблем при неправильном монтаже. Многие распространенные ошибки, такие как несоблюдение радиусов изгиба, монтаж при низких температурах или неправильный выбор сечения, напрямую влияют на долговечность и безопасность кабеля, приводя к преждевременному старению изоляции, перегревам и риску возгорания. Это подчеркивает, что технические характеристики кабеля – это лишь часть уравнения; вторая, не менее важная часть, – это профессионализм и ответственность монтажника. Строгое следование нормативным документам (ГОСТ, ПУЭ) и рекомендациям производителей не просто формальность, а критически важный фактор, обеспечивающий надежность и безопасность всей электроустановки на протяжении всего срока службы.

кабель ВВГнг в бухте для монтажа

8. Часто Задаваемые Вопросы о Кабеле ВВГнг

Этот раздел содержит ответы на наиболее распространенные вопросы, возникающие у специалистов и потребителей при работе с кабелем ВВГнг, что поможет прояснить ключевые аспекты его применения и эксплуатации.

1. Что означает маркировка "нг" в кабеле ВВГнг?
Маркировка "нг" означает"неподдерживающий горение". Это ключевое свойство кабеля ВВГнг, указывающее на то, что он не распространяет горение при групповой прокладке, что значительно повышает пожарную безопасность объектов.

2. Чем ВВГнг отличается от ВВГнг-LS и ВВГнг-FRLS?

  • ВВГнг: Не распространяет горение при групповой прокладке.
  • ВВГнг-LS: Дополнительно обладает пониженным дымо- и газовыделением при горении или тлении (Low Smoke), что критически важно для безопасной эвакуации людей в случае пожара.
  • ВВГнг-FRLS: Является огнестойким кабелем с пониженным дымо- и газовыделением (Fire Resistant, Low Smoke). Он способен сохранять работоспособность в условиях открытого огня в течение не менее 3 часов благодаря защите жил слюдяными лентами.

3. Можно ли прокладывать кабель ВВГнг без гофры или металлорукава?
Да, кабель ВВГнг(А)-LS и другие модификации с огнестойкой оболочкой допускаются к открытой прокладке без гофры или металлорукава по негорючим или трудновоспламеняемым поверхностям (бетон, кирпич, оштукатуренные стены). Однако, если существует риск механических повреждений или прокладка осуществляется по легковоспламеняемым материалам, дополнительная защита обязательна.

4. Каков минимальный радиус изгиба для кабеля ВВГнг?
Минимальный радиус изгиба зависит от количества жил: для одножильных кабелей он составляет не менее 10 наружных диаметров кабеля, а для многожильных – не менее 7.5 наружных диаметров.

5. При какой температуре можно монтировать кабель ВВГнг?
Монтаж кабеля ВВГнг без предварительного подогрева допускается при температуре окружающей среды не ниже -15°С (по некоторым данным -10°С). При более низких температурах кабель становится хрупким, и его изоляция может повредиться.

6. Каков срок службы кабеля ВВГнг?
Заявленный срок службы кабеля ВВГнг составляет 30 лет. Гарантийный срок эксплуатации, предоставляемый производителем, обычно составляет 5 лет.

7. Где применяется кабель ВВГнг?
Кабель ВВГнг предназначен для передачи и распределения электроэнергии в стационарных установках напряжением 0.66/1 кВ. Он широко используется в жилых, общественных и производственных помещениях, на кабельных эстакадах, в помещениях с повышенными требованиями к пожарной безопасности (например, деревянные дома), во взрывоопасных зонах (для FRLS модификаций), а также в системах АЭС вне гермозон.

8. Какие ГОСТы регулируют производство и применение кабеля ВВГнг?
Основные стандарты, регулирующие производство и применение кабеля ВВГнг, включают:

  • ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия".
  • ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности".
  • ГОСТ 22483-2012 "Жилы токопроводящие для кабелей, проводов и шнуров".

9. Можно ли прокладывать ВВГнг в земле без дополнительной защиты?
Кабель ВВГнг не имеет брони, поэтому его прокладка в земле без дополнительной механической защиты (например, в трубах ПНД) не рекомендуется и может привести к повреждению. ПУЭ требует защиты кабелей в местах, где вероятны механические повреждения.

10. Какие основные ошибки допускаются при монтаже ВВГнг?
Частые ошибки включают: недостаточную механическую защиту в уязвимых местах, несоблюдение радиусов изгиба, монтаж при низких температурах без подогрева, неправильный выбор сечения, ненадежное крепление, совместную прокладку несовместимых цепей и некачественную подготовку траншеи при подземной прокладке.

кабель ВВГнг(А)-LS 3x2,5 без механической защиты

9. Заключение

Кабель ВВГнг по праву занимает лидирующие позиции на рынке силовых кабелей благодаря своим выдающимся эксплуатационным характеристикам и высокому уровню безопасности. Его медные жилы, изоляция и оболочка из ПВХ-пластиката пониженной горючести обеспечивают надежную передачу электроэнергии и, что наиболее важно, предотвращают распространение горения при групповой прокладке.

Разнообразие модификаций, таких как ВВГнг-LS и ВВГнг-FRLS, позволяет подобрать оптимальное решение для любых условий, от жилых помещений до критически важных объектов атомной энергетики и взрывоопасных зон. Эти модификации демонстрируют постоянное стремление к повышению стандартов безопасности, что является ключевым фактором в современной электротехнике.



Другие статьи:

Расчет и выбор сечения кабеля и провода по току и мощности: калькулятор онлайн
Какие бывают кабели? Обзор популярных типов и характеристик кабелей, проводов и шнуров
Какой кабель нужен для проводки: Полное руководство по выбору и монтажу для вашего дома
