Расчет мощности электрических цепей: Онлайн-калькулятор и руководство
Мощность — это параметр, который определяет, какую работу способна выполнить электрическая цепь за единицу времени. Понимание её видов и принципов расчета является основой для проектирования, эксплуатации и обслуживания любых электроустановок.
Калькулятор электрической мощности
Результат расчета
Формулы для расчетов
Переменный ток (AC):
- Однофазная цепь: P = U x I x cos(φ)
Эта формула используется для бытовых и офисных сетей (220 В), где нагрузка подключается между фазой и нейтралью.
- Трёхфазная цепь: P = √3 x U x I x cos(φ)
Применяется для промышленных сетей (380 В), где три фазы питают, например, мощные электродвигатели. Коэффициент √3 (приблизительно 1.732) учитывает сдвиг фаз между напряжениями.
Постоянный ток (DC):

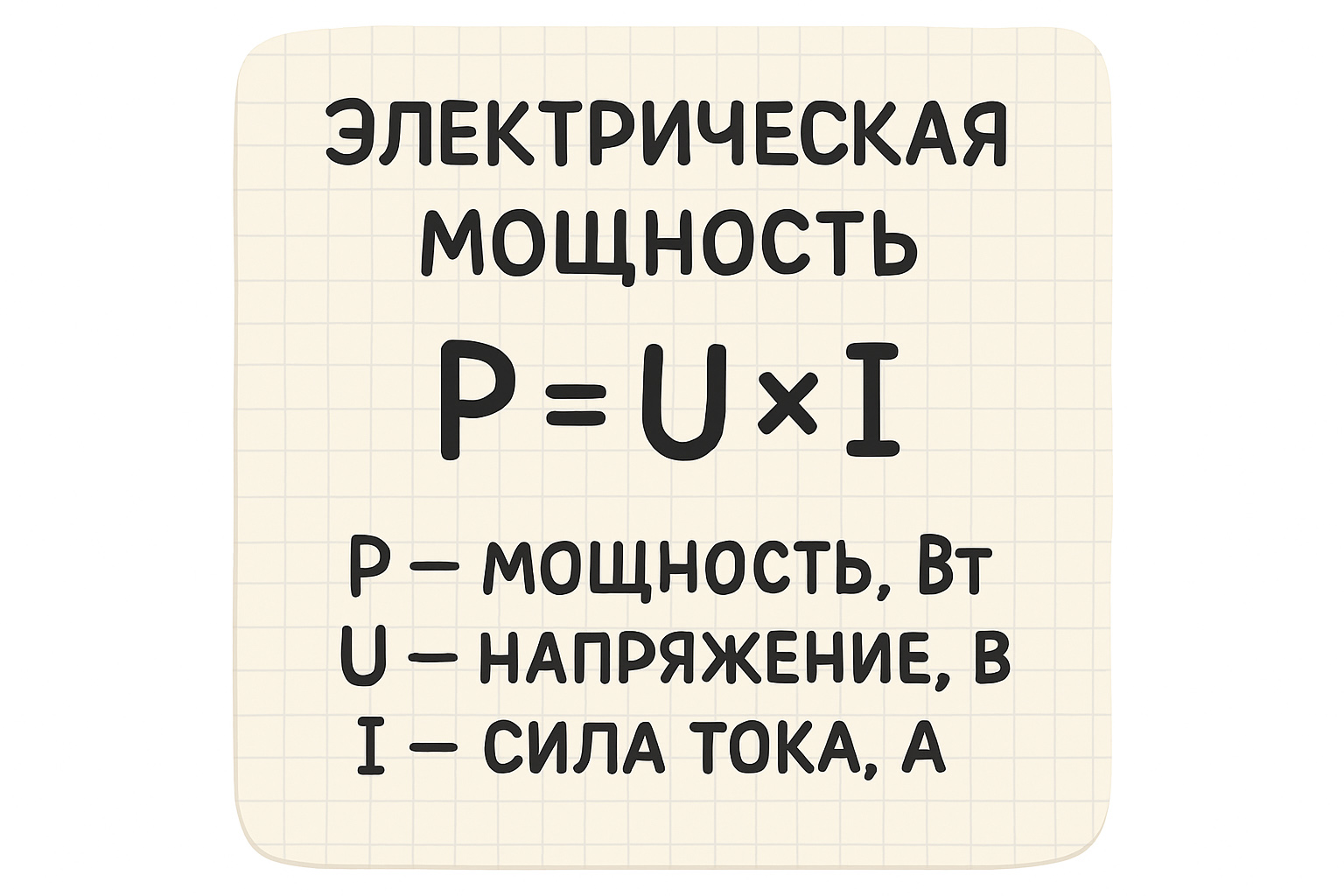

- P = U x I: Классическая формула для расчета мощности, если известны напряжение и ток в цепи.
- P = I² x R: Используется, когда известны ток и сопротивление нагрузки. Эта формула также показывает, как увеличивается мощность потерь на нагрев (тепловые потери) с ростом тока.
- P = U² / R: Применяется, когда известны напряжение и сопротивление нагрузки.
Коэффициент мощности (cosφ)
Коэффициент мощности (cosφ) — это отношение активной мощности (P, Вт), которая совершает полезную работу, к полной мощности (S, ВА), которая потребляется из сети. Значение cosφ всегда находится в диапазоне от 0 до 1.
- cosφ = 1: Идеальный случай. Вся потребляемая мощность является активной и выполняет полезную работу. Это характерно для чисто резистивной нагрузки.
Примеры бытовых приборов: лампы накаливания, ТЭНы в бойлерах, электрические плиты.
- cosφ < 1: Наиболее распространенный случай. Потребляемая мощность состоит из активной и реактивной составляющих. Чем меньше cosφ, тем больше реактивной мощности и тем менее эффективно используется электроэнергия.
Примеры бытовых приборов с индуктивной нагрузкой (низкий cosφ):
- ~0,9-0,95: Холодильники, кондиционеры, стиральные машины (современные модели с инверторами)
- ~0,7-0,85: Старые холодильники, дрели, пылесосы, микроволновые печи
- ~0,5-0,65: Электродвигатели, старые люминесцентные лампы с электромагнитным пускорегулирующим аппаратом (дросселем).
Пример:
Электродвигатель мощностью 10 кВт с cosφ = 0,8. Для его работы нужно, чтобы сеть передала не 10 кВт, а полную мощность S = P / cos(φ) = 10 кВт / 0,8 = 12,5 кВА. Эта полная мощность (12,5 кВА) будет определять, какое сечение кабеля и номинал автомата нужно выбрать. Вот почему учет cosφ так важен в профессиональных расчетах.
Правила и стандарты
- ПУЭ (Правила устройства электроустановок): Основной документ, регламентирующий проектирование и эксплуатацию электроустановок. В расчетах мощности и выборе кабеля следует руководствоваться главами 1.2 (Электрические сети) и 7.1 (Электроустановки жилых и общественных зданий).
- ГОСТ Р 50571: Комплекс стандартов, регулирующих низковольтные электроустановки. В частности, ГОСТ Р 50571.5.52-2011 определяет правила выбора и монтажа электропроводок.
- ГОСТ 29322-2014: Стандарт, устанавливающий номинальные значения напряжения для систем электроснабжения, в том числе 220 В для однофазных и 380 В для трехфазных сетей.
Виды мощности и их взаимосвязь
Для цепей постоянного тока (DC) все просто: есть только активная мощность. Но в цепях переменного тока (AC) всё сложнее, так как здесь мы имеем дело с тремя взаимосвязанными видами мощности:
- Активная мощность (P): Это та самая «полезная» мощность, которая преобразуется в другие виды энергии — свет, тепло, механическое движение. Именно за неё мы платим по счетам. Измеряется в Ваттах (Вт).
- Реактивная мощность (Q): Это мощность, которая не совершает полезной работы. Она нужна для создания магнитных полей в катушках индуктивности (электродвигатели, трансформаторы) и электрических полей в конденсаторах. Эта мощность циркулирует между источником и потребителем, нагружая при этом провода и оборудование. Измеряется в Вольт-амперах реактивных (Вар).
- Полная мощность (S): Это геометрическая сумма активной и реактивной мощностей. Она показывает полную нагрузку на сеть, которую должен выдержать кабель, автоматический выключатель или трансформатор. Измеряется в Вольт-амперах (ВА).

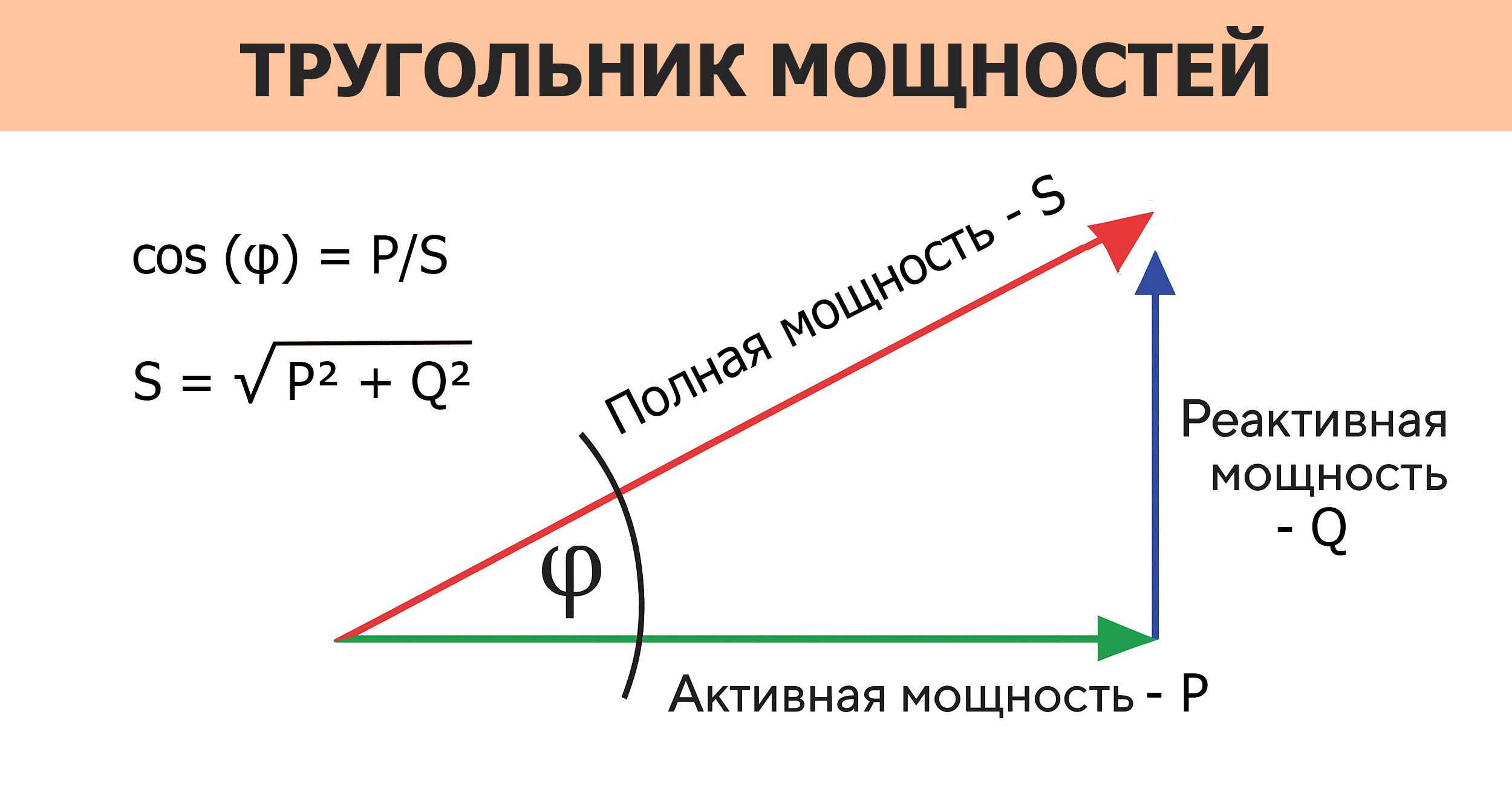

Взаимосвязь между этими тремя видами мощности описывается «треугольником мощностей» и формулой: S² = P² + Q².
Как пользоваться калькулятором: пошаговая инструкция
Наш калькулятор разработан с учетом всех профессиональных требований и интуитивно понятен. Следуйте этим простым шагам для точного расчета:
- Выберите тип тока: Определите, с какой цепью вы работаете — переменного тока (AC) или постоянного (DC). По умолчанию установлен AC.
- Введите данные: В зависимости от выбранного типа тока, вам будут предложены соответствующие поля.
- Для AC: Выберите тип цепи (однофазная или трехфазная). Напряжение автоматически подставится (220 В или 380 В). Вам останется ввести только ток (I) и коэффициент мощности (cosφ).
- Для DC: Выберите одну из трех формул. На основе вашего выбора появятся поля для ввода данных — либо "Напряжение" и "Ток", либо "Ток" и "Сопротивление", либо "Напряжение" и "Сопротивление".
- Нажмите "Рассчитать": Калькулятор мгновенно обработает ваши данные и выдаст результат в Ваттах (Вт) и киловаттах (кВт).
Расчетные формулы и их применение
Формулы для постоянного тока (DC)
Для цепей постоянного тока (DC), где напряжение и ток не меняют направление, мощность рассчитывается по классическим формулам, основанным на законе Ома:
- P = U x I: Это основная формула, используемая, когда известны напряжение (U) и ток (I). Она идеально подходит для большинства расчетов в низковольтных системах (автомобили, светодиодное освещение, зарядные устройства).
- P = I² x R: Эта формула позволяет рассчитать мощность, если вам известны ток (I) и сопротивление (R) нагрузки. Она особенно полезна для оценки тепловых потерь в проводниках и резисторах.
- P = U² / R: Используйте эту формулу, если вам известны напряжение (U) и сопротивление (R). Она часто применяется при расчете мощности нагревательных элементов или при анализе стационарных резистивных нагрузок.
Формулы для переменного тока (AC)
В цепях переменного тока (AC) расчет усложняется из-за наличия индуктивных и емкостных нагрузок, которые создают сдвиг фаз между током и напряжением. Для этого вводится коэффициент мощности (cosφ).
- Однофазная цепь: P = U x I x cos(φ): Эта формула применяется для однофазных сетей с напряжением 220 В. Она учитывает, что только часть полной мощности (которая определяется U x I) совершает полезную работу (активная мощность P). Оставшаяся часть — реактивная мощность — используется для создания магнитных полей в двигателях и трансформаторах.
- Трехфазная цепь: P = √3 x U x I x cos(φ): Эта формула используется для трехфазных сетей (380 В) и отличается наличием множителя √3 (приблизительно 1.732). Этот множитель возникает из-за векторного сложения мощностей трех фаз, и его использование обязательно для корректного расчета мощности в промышленных электроустановках.
Коэффициент мощности (cosφ): практическое значение
Понимание cosφ имеет решающее значение для профессиональных расчетов. Этот параметр показывает, насколько эффективно электрооборудование использует энергию. Его значение всегда находится в диапазоне от 0 до 1.
- cosφ = 1: Идеальный случай. Вся энергия преобразуется в полезную работу. Это характерно для чисто резистивных нагрузок, таких как:
- лампы накаливания
- электрические плиты и духовки
- ТЭНы в бойлерах, чайниках.
- cosφ < 1: Наиболее распространенный случай. Потребляемая мощность состоит из активной и реактивной составляющих. Чем меньше cosφ, тем больше реактивной мощности и тем менее эффективно используется электроэнергия.
Примеры cosφ для бытовых приборов:
- cosφ ≈ 0.9-0.95: Современные холодильники, кондиционеры, стиральные машины (с инверторными двигателями).
- cosφ ≈ 0.7-0.85: Старые холодильники, пылесосы, дрели, микроволновые печи.
- cosφ ≈ 0.5-0.65: Электродвигатели без систем коррекции мощности, старые люминесцентные лампы с электромагнитными балластами (дросселями).
Почему это важно для вас? Чем ниже cosφ, тем больше ток, циркулирующий в сети для передачи одной и той же полезной мощности. Это приводит к увеличению потерь в проводах и, соответственно, к удорожанию электроэнергии. Для крупных промышленных предприятий это означает штрафы за низкий коэффициент мощности.
Примеры расчета мощности
Пример 1 (AC): Вы хотите рассчитать мощность кондиционера. Его паспортные данные: ток I=5 А, напряжение U=220 В, cosφ=0.85. Используем формулу для однофазной цепи: P = 220 В x 5 А x 0.85 = 935 Вт. Теперь вы знаете, что его активная мощность составляет 0.935 кВт.
Пример 2 (DC): Вы хотите рассчитать мощность светодиодной ленты, подключенной к блоку питания 12 В. Известно, что сопротивление одного метра ленты составляет 2 Ома, а вы используете 5 метров. Общее сопротивление R = 2 Ом/м x 5 м = 10 Ом. Используем формулу P = U² / R: P = 12² / 10 = 144 / 10 = 14.4 Вт. Теперь вы можете подобрать подходящий блок питания.
Пример 3 (Трехфазная сеть): Трехфазный электродвигатель имеет паспортные данные: ток I=15 А, напряжение U=380 В, cosφ=0.8. Рассчитаем его активную мощность: P = √3 x 380 В x 15 А x 0.8 ≈ 1.732 x 380 x 15 x 0.8 ≈ 7894 Вт. Таким образом, мощность двигателя составляет 7.89 кВт.
Пример 4 (Расчет потерь): Вы хотите определить потери мощности в кабеле. Известно, что ток в цепи I=10 А, а сопротивление кабеля R=0.5 Ом. Потери мощности на нагрев составят P = I² x R = 10² x 0.5 = 100 x 0.5 = 50 Вт. Эти 50 Вт будут выделяться в виде тепла на протяжении всего кабеля.
Пример 5 (Определение полного сопротивления): Вам нужно рассчитать полное сопротивление (импеданс) цепи, чтобы узнать, какой ток она будет потреблять. Напряжение U=220 В, а активная мощность P=1500 Вт, cosφ=0.9. Полная мощность S = P / cosφ = 1500 / 0.9 = 1666.7 ВА. Полный ток I = S / U = 1666.7 / 220 ≈ 7.58 А. Теперь, зная ток, вы можете рассчитать полное сопротивление Z = U / I = 220 / 7.58 ≈ 29 Ом.
Важный совет: всегда делайте расчеты с небольшим запасом, особенно при выборе кабеля и автоматических выключателей. Это обеспечит безопасность и надежность системы на долгие годы.
FAQ: часто задаваемые вопросы
Ватты (Вт) — это единица измерения активной мощности (P), то есть полезной работы, которую выполняет устройство. Вольт-амперы (ВА) — это единица измерения полной мощности (S), которая показывает полную нагрузку на сеть. Для резистивных нагрузок (cosφ = 1) Вт и ВА равны. Для индуктивных и емкостных нагрузок ВА всегда больше Вт.
Пусковой ток — это кратковременный, очень высокий ток, который потребляют некоторые устройства (например, электродвигатели) в момент включения. Он может превышать номинальный ток в 5-7 раз. При расчете мощности нужно учитывать не только номинальный, но и пусковой ток, чтобы правильно выбрать защитный автомат. Если этого не сделать, автомат будет постоянно срабатывать при каждом запуске оборудования.
Коэффициент загрузки — это отношение фактической мощности, потребляемой устройством, к его номинальной мощности. В реальной жизни большинство устройств работают не на полную мощность. При проектировании больших систем (например, для цеха или дома) важно учитывать этот коэффициент, чтобы не создавать чрезмерный запас прочности и не переплачивать за кабели и оборудование, которые будут работать вполсилы.
Да, можно. Солнечные панели и их контроллеры работают на постоянном токе (DC). Вы можете использовать раздел DC нашего калькулятора, чтобы рассчитать мощность, которая поступает от панелей к аккумуляторам, или рассчитать нагрузку на инвертор.
Интересные факты из мира электротехники
- Передача электричества на сверхдальние расстояния: Для передачи электроэнергии на тысячи километров используют линии постоянного тока сверхвысокого напряжения (HVDC). Это позволяет снизить потери, возникающие в переменном токе из-за реактивной мощности.
- Эволюция cosφ: В начале развития электротехники, когда преобладали индуктивные нагрузки (моторы), вопрос реактивной мощности встал очень остро. Электростанции были вынуждены генерировать больше тока, чем требовалось, что приводило к колоссальным потерям. Это послужило толчком к разработке систем компенсации реактивной мощности — установке конденсаторных батарей.
- «Кожаный эффект» (скин-эффект): В цепях переменного тока ток распределяется неравномерно по сечению проводника, концентрируясь у его поверхности. Этот эффект усиливается с ростом частоты и приводит к увеличению потерь. Именно поэтому для мощных шин иногда используют не сплошной, а трубчатый профиль.
- Математика трехфазной сети: Трехфазная сеть — это не просто три отдельных линии. Напряжения в них сдвинуты по фазе на 120 градусов, что позволяет передавать энергию более эффективно. В сбалансированной трехфазной системе ток в нейтральном проводнике равен нулю, что значительно упрощает и удешевляет ее конструкцию.
Использованная нормативная база
Все расчеты и рекомендации в данной статье и калькуляторе основаны на действующих российских стандартах и правилах:
- ПУЭ (Правила устройства электроустановок): Основной нормативный документ в России, регламентирующий проектирование и эксплуатацию электроустановок. В расчетах мощности и выборе оборудования следует руководствоваться следующими главами:
- Глава 1.2. "Электрические сети и их элементы".
- Глава 1.3. "Выбор проводников по нагреву, экономической плотности тока и по условиям короны".
- Глава 7.1. "Электроустановки жилых, общественных, административных и бытовых зданий".
- ГОСТ Р 50571.5.52-2011: Стандарт, являющийся частью комплекса ГОСТ, регулирующего низковольтные электроустановки. В нем подробно описаны правила выбора и монтажа электропроводок, включая требования к сечению и токовой нагрузке.
- ГОСТ 29322-2014: Стандарт, устанавливающий номинальные значения напряжения для систем электроснабжения, в том числе 220 В для однофазных и 380 В для трехфазных сетей.
- СНиП 3.05.06-85: "Электротехнические устройства". Хотя документ устаревший, его положения по монтажу и прокладке кабельных линий до сих пор актуальны и используются в проектной практике.
Заключение
Наш калькулятор — это не просто инструмент для быстрых расчетов, а надежный помощник, созданный с учетом всех профессиональных требований. Использование этого калькулятора, а также знание принципов и стандартов, описанных в этой статье, позволит вам принимать верные и безопасные решения в своей работе.
Если у вас остались вопросы, не стесняйтесь обращаться к нам. Успешных вам расчетов!
