Как правильно выбрать автоматический выключатель для дома: калькулятор расчета
Этот простой калькулятор поможет вам подобрать номинал автоматического выключателя для вашей бытовой нагрузки. Правильный выбор автомата – залог безопасности вашей электропроводки и электроприборов!
Расчет номинала автоматического выключателя
Укажите суммарную мощность всех приборов, которые будут одновременно подключены к данной линии.
Для большинства бытовых приборов в квартирах и домах используется однофазная сеть 220 В.

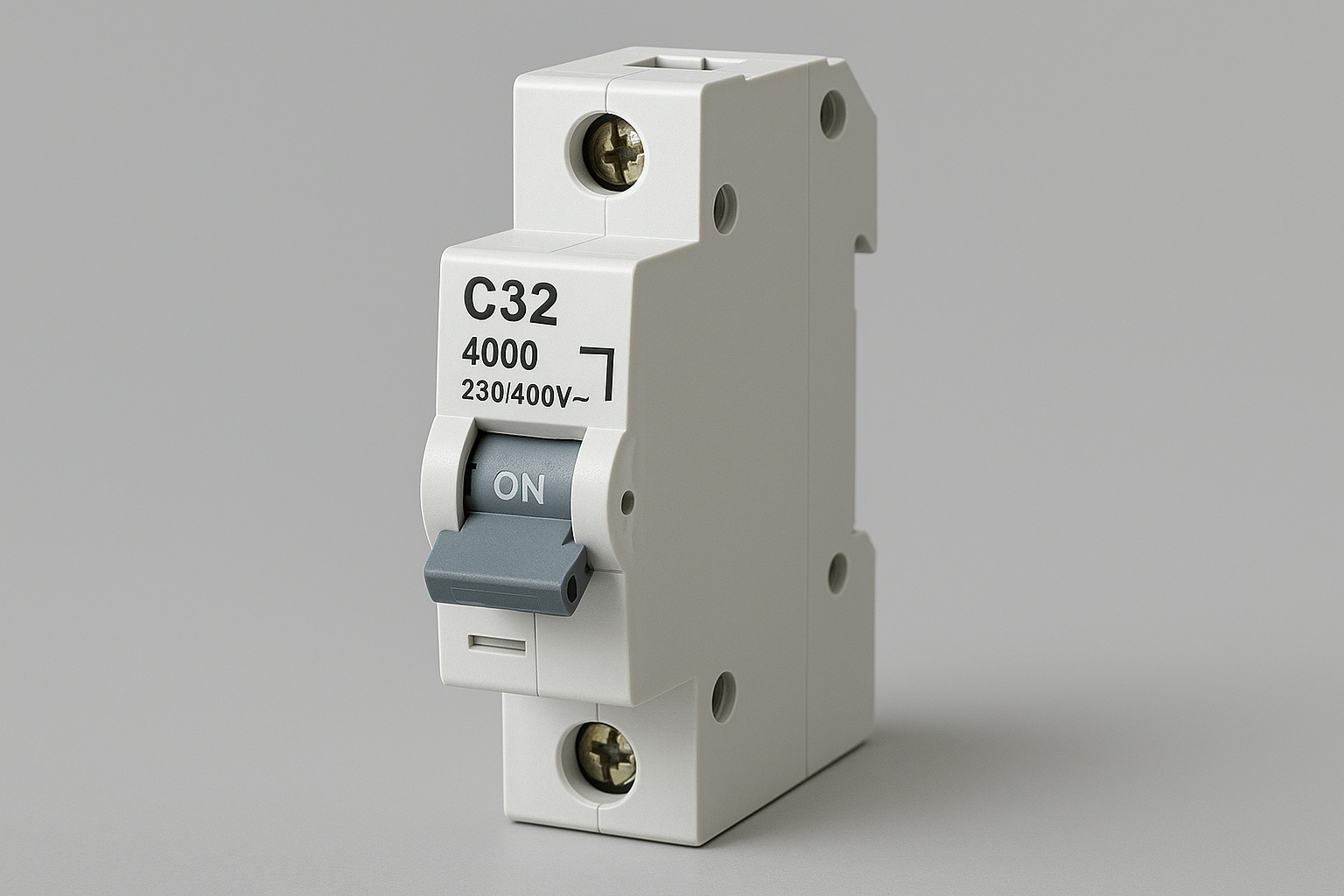

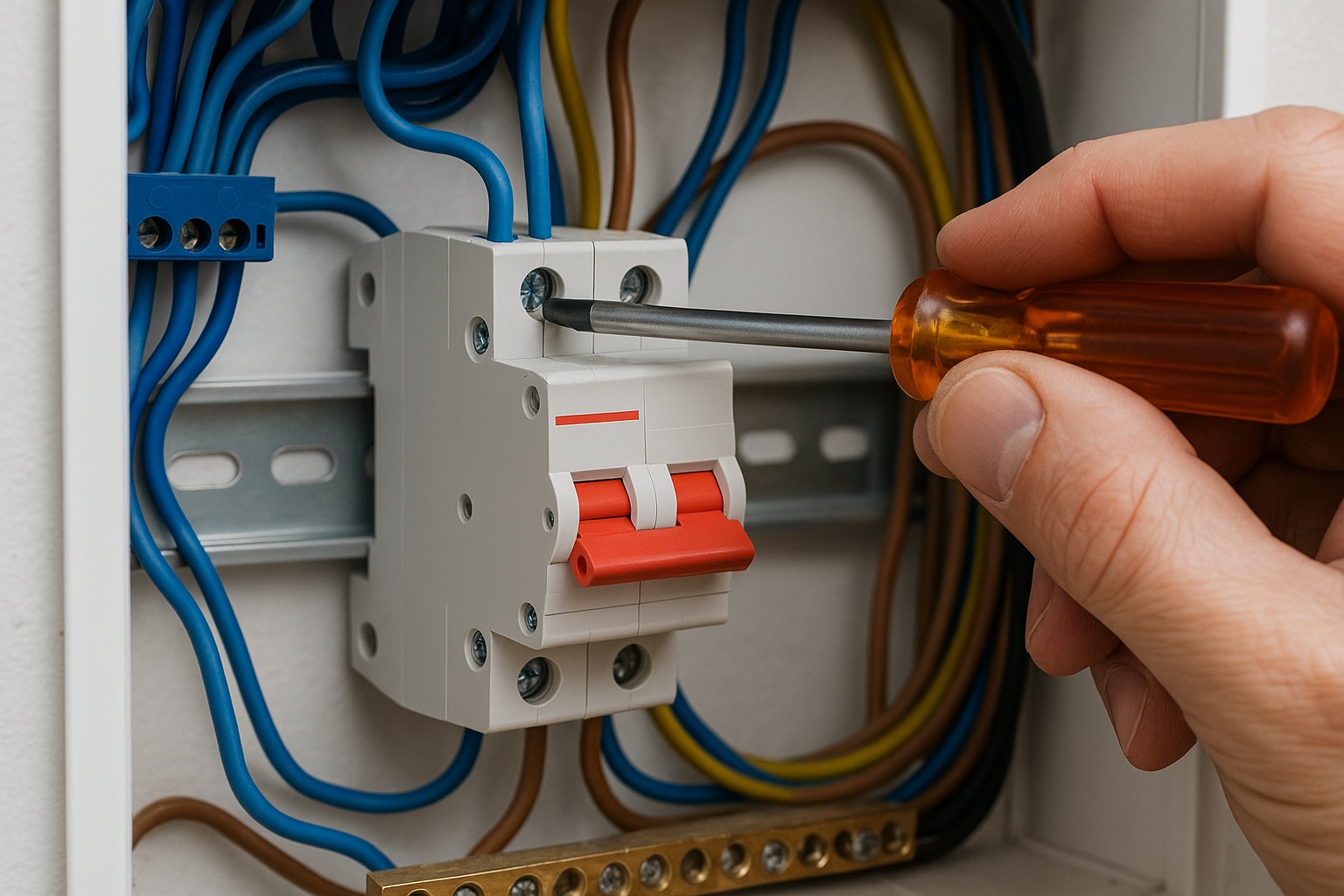

Что такое автоматический выключатель?
Автоматический выключатель (АВ) – это устройство, предназначенное для защиты электрической цепи от перегрузок и коротких замыканий. В отличие от плавких предохранителей, автомат можно использовать многократно после устранения причины срабатывания.
Основные функции:
- Защита от перегрузки: Если к линии подключено слишком много мощных приборов, и ток превышает допустимое значение для кабеля, автомат отключится, предотвращая перегрев проводки.
- Защита от короткого замыкания: При коротком замыкании (например, из-за повреждения изоляции или неисправности прибора) возникает очень большой ток. Автомат мгновенно отключает цепь, предотвращая искрение, возгорание и повреждение оборудования.
Инструкция по использованию калькулятора
- Определите мощность нагрузки (в Ваттах, Вт): Это суммарная мощность всех электроприборов, которые будут одновременно работать на одной электрической линии (например, чайник 2000 Вт + микроволновка 1000 Вт = 3000 Вт). Мощность обычно указана на этикетке прибора.
- Выберите напряжение сети: Для большинства бытовых линий в России это 220 Вольт (В). Трехфазное напряжение 380 В используется для очень мощных приборов или в промышленности.
- Нажмите кнопку "Рассчитать номинал автомата": Калькулятор произведет расчет и покажет рекомендуемый ток нагрузки и номинал автомата.
Важно: Выбирайте автомат с номиналом, который равен или чуть больше расчетного тока, но не превышает максимально допустимый ток для вашей проводки (сечения кабеля)! Возможно возгорание!
Согласно ГОСТ Р 50345–2010 и МЭК 60898-1, в быту применяются автоматы следующих номиналов: 0.5, 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63.
Калькулятор рассчитывает ток по формуле:
I = P / (U × cos(φ))
- I — расчетный ток (А)
- P — суммарная мощность подключаемых приборов (Вт)
- U — напряжение сети (обычно 220 В)
- cos(φ) — коэффициент мощности (в этом расчете по умолчанию = 1)
Примеры использования
- Электрический чайник (2200 Вт) на 220 В:
- Ток: 2200 Вт / 220 В = 10 А
- Рекомендуемый автомат: 10 А или 16 А (если есть небольшой запас на другие приборы)
- Стиральная машина (2000 Вт) + Утюг (1500 Вт) на 220 В:
- Суммарная мощность: 2000 Вт + 1500 Вт = 3500 Вт
- Ток: 3500 Вт / 220 В ≈ 15.9 А
- Рекомендуемый автомат: 16 А или 20 А. Если используется кабель ВВГнг 3×2,5 мм² (допустимый ток ~21–25 А) — допустимо.
- Освещение (суммарно 500 Вт) на 220 В:
- Ток: 500 Вт / 220 В ≈ 2.27 А
- Рекомендуемый автомат: 6 А или 10 А (Автоматы на 3А, 4А существуют, но редко используются в быту и мало доступны в продаже)
Нормативные документы и справочная информация
Выбор автоматических выключателей и сечения кабелей регулируется следующими документами:
- ПУЭ (Правила устройства электроустановок): Основной документ, регламентирующий требования к электроустановкам в России. Глава 7.1 "Электроустановки жилых и общественных зданий" содержит важную информацию.
- ГОСТ Р 50345-2010: Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения.
- СНиП 3.05.06-85: Электротехнические устройства (устаревший, но часто упоминаемый).
Помните: Номинал автоматического выключателя должен быть согласован с максимально допустимым током для кабеля, которым проложена ваша электропроводка! Нельзя ставить автомат 25 А на линию, проложенную кабелем, который рассчитан только на 16 А.
Типичные токи для медных кабелей (ПУЭ, Таблица 1.3.4):
- 1.5 мм²: до 19 А (для однофазных розеток часто 16 А)
- 2.5 мм²: до 27 А (для однофазных розеток часто 20-25 А, но обычно ограничивают 25А)
- 4 мм²: до 38 А (для электроплит, мощных приборов)
*Значения приблизительные, зависят от способа прокладки и температуры окружающей среды.
Часто задаваемые вопросы (FAQ)
Q: Что такое "номинал" автоматического выключателя?
A: Номинал (или номинальный ток) – это максимальный ток, который автомат может пропускать длительное время без срабатывания. Например, автомат на 16 А "потерпит" ток до 16 А, но при токе выше (например, 18-20 А) он отключится через некоторое время, а при коротком замыкании (сотни или тысячи ампер) – мгновенно.
Q: Почему нельзя поставить автомат "помощнее" на всякий случай?

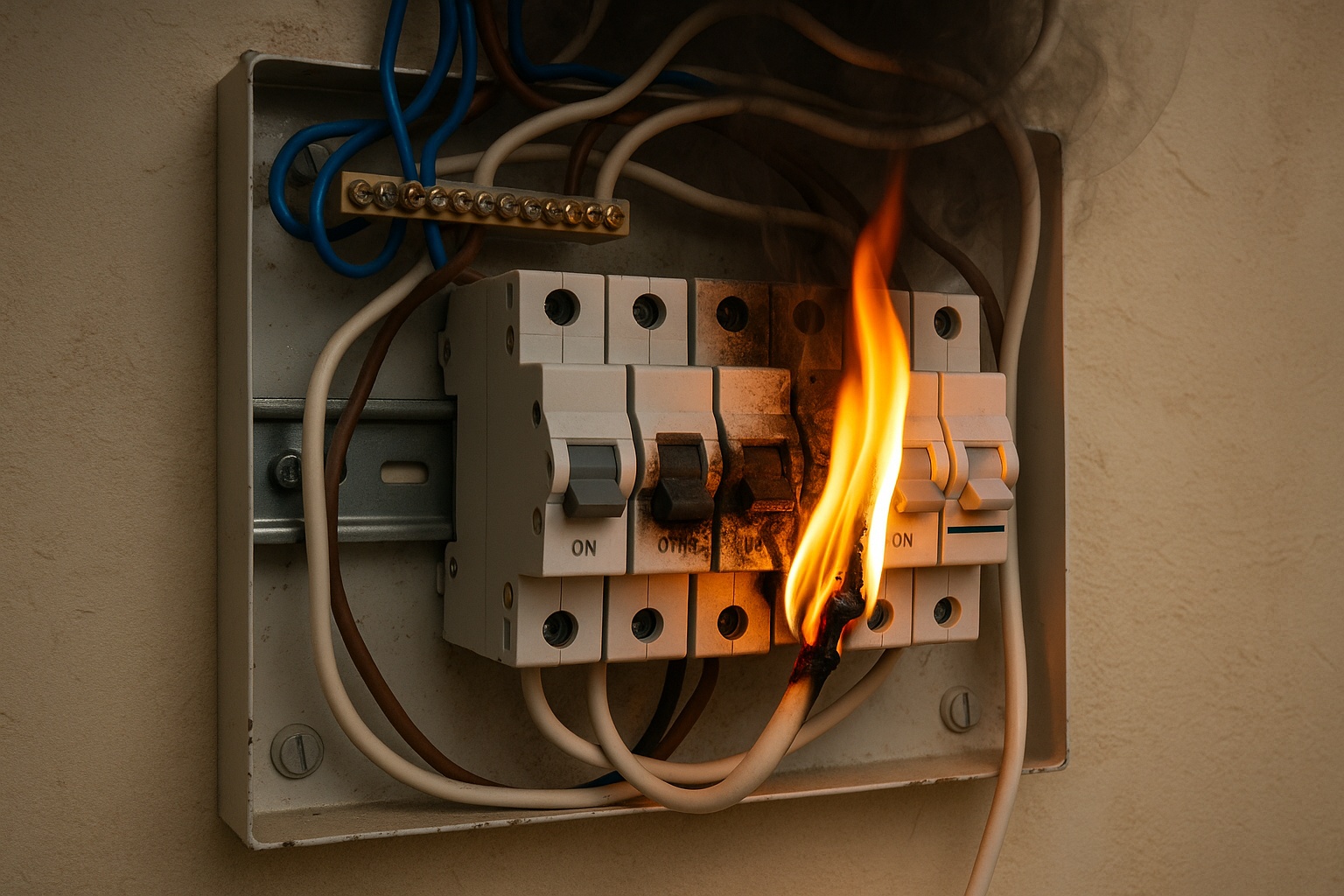

A: Главная функция автомата – защита проводки от перегрева. Если вы поставите автомат 25 А на проводку, рассчитанную на 16 А, то при перегрузке (например, 20 А) проводка начнет перегреваться, но автомат не сработает. Это может привести к повреждению изоляции, оплавлению провода и, в худшем случае, к пожару.
Q: Что такое характеристики "B", "C", "D" для автоматических выключателей?
A: Это характеристики мгновенного расцепления, которые определяют, при каком кратном превышении номинального тока автомат сработает мгновенно (отключится очень быстро):
- Характеристика B: 3-5 номиналов (бытовые нагрузки, освещение) – самый чувствительный.
- Характеристика C: 5-10 номиналов (большинство бытовых приборов, розетки) – самый распространенный.
- Характеристика D: 10-20 номиналов (двигатели, мощные индуктивные нагрузки с высокими пусковыми токами) – наименее чувствительный.
Для бытовых целей чаще всего используются автоматы с характеристикой "C".
Q: Почему автомат срабатывает, хотя нагрузка меньше номинала?
A: Возможные причины: пусковой ток (может многократно превышать номинальный), повреждение кабеля, плохой контакт.
Q: Как узнать, какое у меня сечение кабеля?
A: Один из способов: измерить диаметр жилы штангенциркулем и рассчитать по формуле S = (π / 4) х D2, где D - диаметр жилы в мм, S - искомая площадь сечения жилы в мм2, π - ≈ 3.14. Пример: если диаметр жилы 1.78 мм, то: S ≈ (3.14 / 4) × (1.78)² ≈ 2.5 мм²
Интересные факты и советы по электробезопасности
- Автоматические выключатели были изобретены в конце XIX века и применялись на телеграфных линиях.
- Современные автоматы способны отключать ток в миллисекундах, предотвращая пожар.
- В Японии и США вместо автоматов часто используются плавкие предохранители, особенно в старых зданиях.
- Некоторые автоматы можно перезагрузить удалённо (с функцией умного дома).
- Есть автоматы с визуальной индикацией износа и ресурса срабатываний.
- Проверяйте состояние розеток, выключателей и шнуров приборов. При появлении запаха гари, искрения или нагрева – немедленно обесточьте прибор и вызовите электрика.
Резюме: изучив таблицы, нормы и типы автоматов, вы сможете самостоятельно выбрать подходящий выключатель и избежать ошибок монтажа. Если необходимо, здесь можно рассчитать необходимое сечение кабеля по току и мощности нагрузки.
Здесь находится инженерный вариант калькулятора расчета автоматического выключателя.
