Выбор сечения кабеля: расчёт сечения проводов и кабелей по току и мощности в таблице

Как правильно рассчитать сечение кабеля для частного дома, гаража, бани, производственного объекта или отдельной нагрузки — от лампочки до электродвигателя? Ошибка в выборе может привести к перегреву, пожару или избыточным затратам. Пошагово разбираем все случаи.

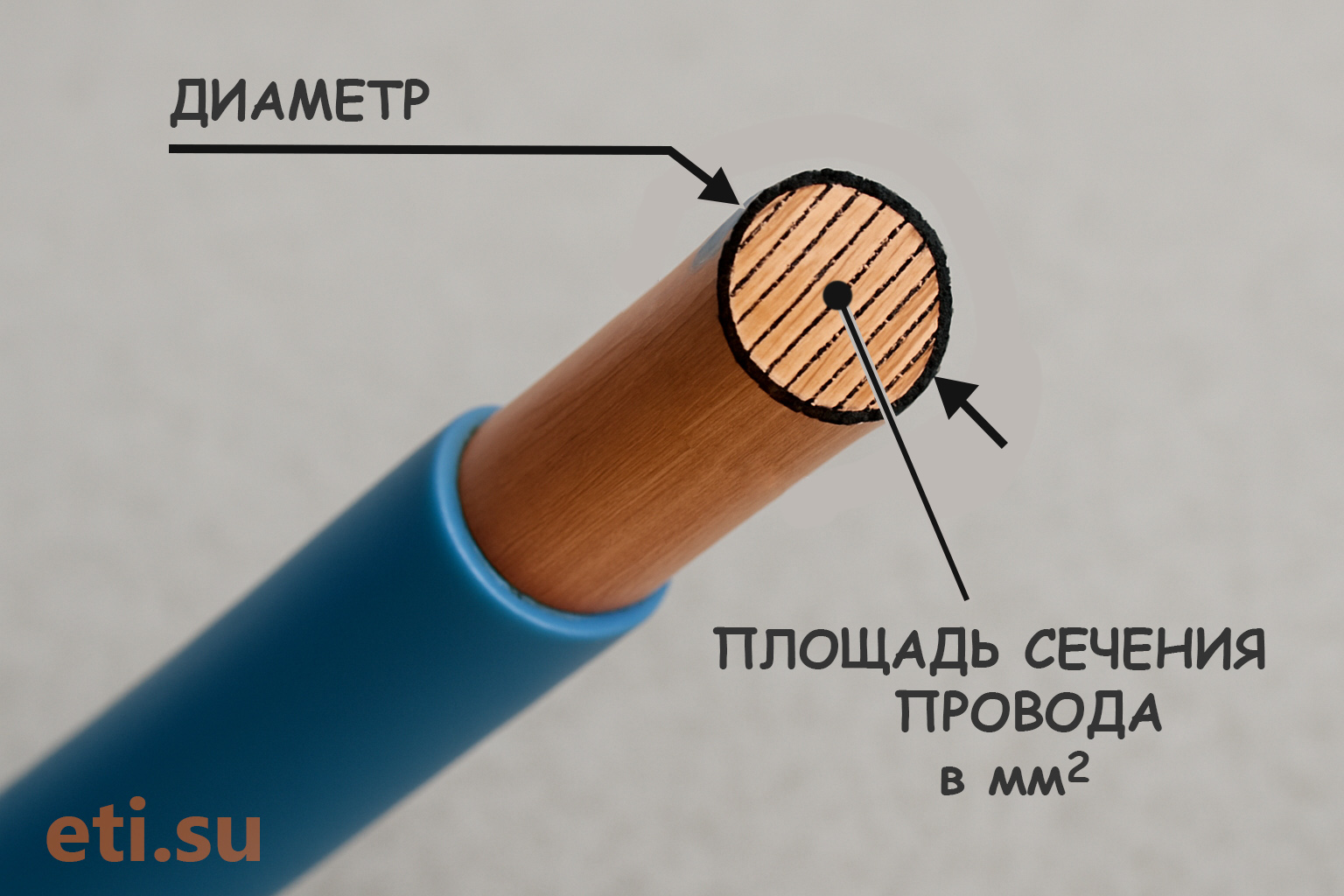

Выбор сечения кабеля — важнейшая задача при проектировании электрических сетей и систем электроснабжения. От корректного подбора зависит безопасность, надежность и экономичность электропроводки, а также соответствие нормативным требованиям.

Сечение кабеля должно обеспечивать пропускание расчетного рабочего тока нагрузки без превышения допустимого температурного режима. Номинальный ток — лишь один из параметров. Точный выбор сечения требует комплексного анализа следующих факторов:

• Допустимый длительный ток: Определяет максимальное значение тока, который кабель способен проводить в установленных условиях без перегрева изоляции сверх предельно допустимой температуры.
• Условия прокладки: Способ укладки (на открытом воздухе, в трубах, каналах, земле или лотках) влияет на тепловой режим кабеля и, как следствие, на его допустимую токовую нагрузку.

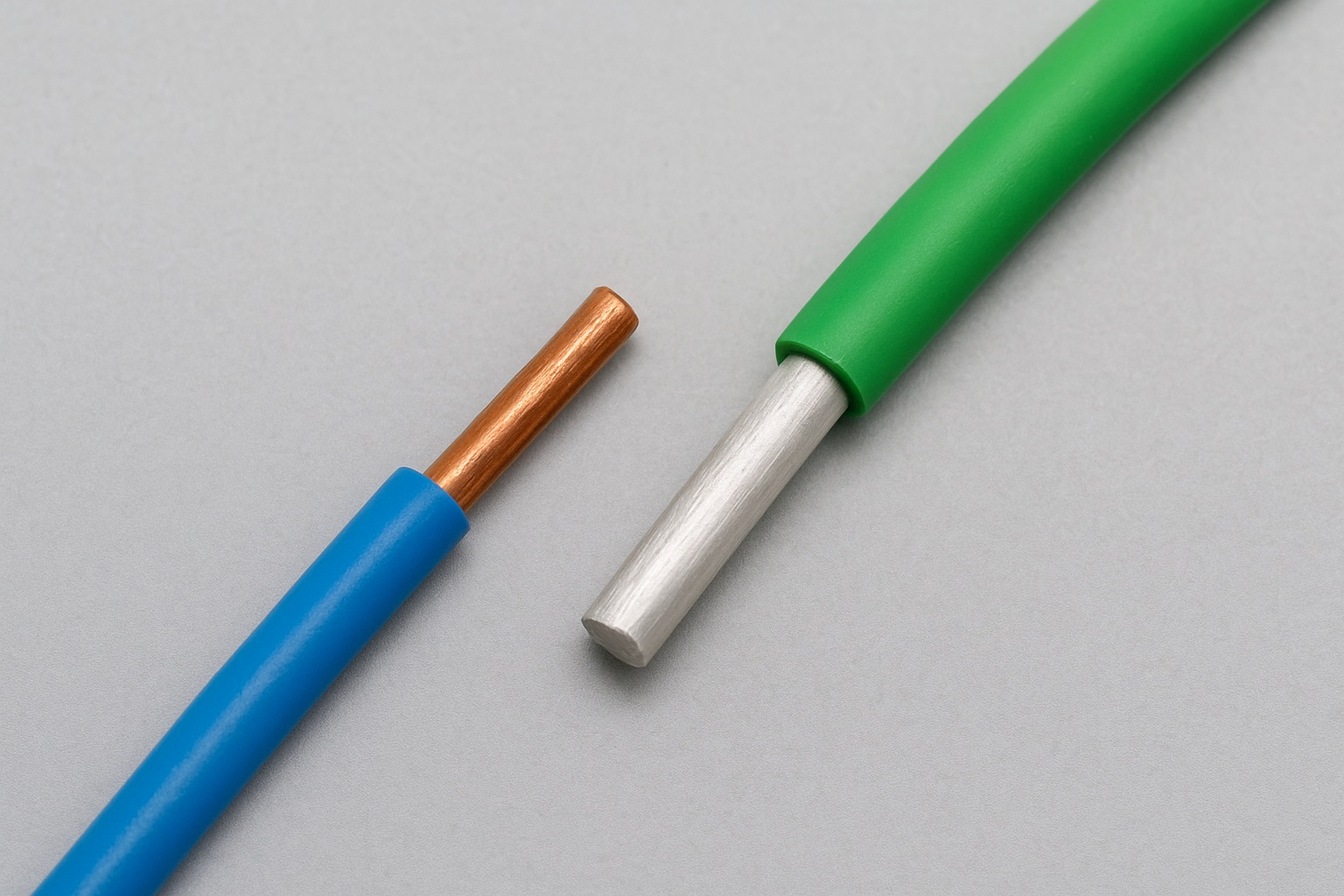

• Материал токопроводящих жил: Медь обладает более высокой электропроводностью и прочностью по сравнению с алюминием, что позволяет при тех же условиях применять провода меньшего сечения.
• Количество нагруженных жил: Число проводников, одновременно участвующих в передаче тока, влияет на суммарное тепловыделение и эффективность охлаждения. Одножильные кабели в воздухе охлаждаются лучше, чем многожильные или уложенные группами в замкнутом объёме.
• Коэффициент мощности (cos ϕ): При наличии реактивной составляющей в нагрузке (электродвигатели, трансформаторы) учитывается разница между полной и активной мощностью, что напрямую влияет на расчетный ток.
• Температура окружающей среды: Температурные условия воздуха или грунта, в которых эксплуатируется кабель, определяют эффективность теплоотдачи и, соответственно, допустимый ток.
• Длина линии: Значимая характеристика для расчета падения напряжения. При значительном удалении нагрузки возможно превышение допустимых потерь напряжения, даже при правильном выборе сечения по току.
• Рабочее напряжение сети: Учитывается при расчете и проектировании систем электроснабжения, отличается для однофазных (220 В) и трехфазных (380 В) сетей.

Интерактивная таблица-калькулятор расчета сечения кабеля: техническое руководство пользователя

Интерактивный онлайн-калькулятор позволяет выполнить предварительный расчет сечения кабеля с учётом ключевых параметров, влияющих на тепловой и электрический режим кабельной линии. Расчёты базируются на нормах, изложенных в действующих редакциях Правил устройства электроустановок (ПУЭ) и соответствующих ГОСТах.

Исходные данные (вводимые параметры):

1. Материал токопроводящих жил: Укажите медь или алюминий. Медные проводники обладают меньшим удельным сопротивлением и большей механической прочностью, однако отличаются более высокой стоимостью.
2. Способ прокладки: Задаётся метод прокладки кабеля, влияющий на условия теплоотдачи:
   • Открыто: в воздушной среде по конструкциям (стены, кабельные лотки без крышек) — наилучшие условия охлаждения.
   • В трубе: внутри пластиковой или металлической трубы либо гофрорукава — ограниченный теплообмен.
   • В земле: непосредственно в грунт или в защитную трубу, уложенную в грунт — характеристики охлаждения зависят от типа и состояния грунта.
3. Количество токонесущих жил: Влияет на допустимую нагрузочную способность кабеля из-за теплового взаимодействия между жилами:
   • 1 жила: одиночный проводник — минимальное тепловое влияние.
   • 2 жилы: характерно для однофазных цепей (фаза + нейтраль).
   • 3 жилы: для трёхфазных сетей — значительное взаимное тепловое влияние.
4. Коэффициент мощности (cos ϕ): Указывается значение, характеризующее соотношение активной и полной мощности. Стандартное значение — 0.85. Для активно-индуктивной нагрузки (электродвигатели, трансформаторы) cos ϕ может быть ниже (0.7–0.8), для активной нагрузки (нагревательные элементы) — близок к 1.
5. Температура окружающей среды (°C): Указывается расчётная температура среды, в которой будет эксплуатироваться кабель. Стандартное значение по ПУЭ — 25°C. При отклонении температуры в ту или иную сторону изменяется допустимая токовая нагрузка.
6. Длина кабеля (м): Общая протяжённость кабельной линии. Является критически важным параметром при оценке падения напряжения, особенно при значительной длине трассы.

Таблица результатов:

После ввода исходных данных таблица автоматически формируется и отображает параметры для диапазона номинальных сечений от 0.5 мм² до 120 мм².

• Сечение кабеля (мм²): Стандартные номинальные значения по ГОСТ.
• Ток (А): Максимально допустимый длительный ток, определённый с учётом способа прокладки, числа токопроводящих жил и температуры окружающей среды. Значение отражает реальные эксплуатационные условия без превышения тепловых пределов.
• Мощность (кВт, 220 В): Максимальная активная мощность для однофазной сети 220 В, вычисленная по допустимому току с поправкой на заданный cos ϕ и с учётом допустимого падения напряжения (не более 5%).
• Мощность (кВт, 380 В): Аналогично предыдущему, но для трёхфазной сети 380 В, с учётом тех же факторов.

Примеры расчетов с использованием таблицы-калькулятора

Пример 1: Подключение бытовой техники в доме

Задача: Выбрать сечение медного кабеля для подключения электрической плиты мощностью 7 кВт в однофазной сети 220 В. Кабель будет проложен в трубе по стене, температура в помещении 25°C, длина до щитка 15 метров. Cos ϕ для плиты принимаем 0.95 (близок к активной нагрузке).

Параметры для калькулятора:

• Материал жил: Медь
• Способ укладки: В трубе
• Количество жил: Два одножильных (или двухжильный кабель)
• Cos ϕ: 0.95
• Температура окружающей среды: 25
• Длина провода: 15

Расчетный ток нагрузки:

Вывод: Сечение 4 мм² (28 А, 5.9 кВт) недостаточно. Необходимо выбрать сечение 6 мм², которое обеспечивает допустимый ток 36 А и мощность 7.6 кВт при данных условиях. Падение напряжения на длине 15 м для 6 мм² будет в допустимых пределах.

Пример 2: Питание производственного цеха

Задача: Определить сечение алюминиевого кабеля для питания трехфазного асинхронного двигателя мощностью 30 кВт от сети 380 В. Кабель прокладывается в земле на расстояние 80 метров. Температура грунта 15°C. Cos ϕ для двигателя принимаем 0.8.

Параметры для калькулятора:

• Материал жил: Алюминий
• Способ укладки: В земле
• Количество жил: Три одножильных (или трехжильный кабель)
• Cos ϕ: 0.8
• Температура окружающей среды: 15
• Длина провода: 80

Расчетный ток нагрузки:

Вывод: Исходный ток для 16 мм² (60 А) достаточен по нагреву. Однако, из-за значительной длины (80 м) и падения напряжения, калькулятор может скорректировать допустимую мощность. В данном случае, даже с учетом коррекции по температуре 15°C (коэффициент 1.1 к току из ПУЭ) для алюминия 16 мм² ток по нагреву составит 60 х 1.1 = 66 А. Но падение напряжения может потребовать большего сечения. Таблица, учитывая падение напряжения, может рекомендовать 25 мм² для обеспечения требуемой мощности 30 кВт.

Пример 3: Освещение склада

Задача: Подобрать сечение медного кабеля для осветительной линии мощностью 2 кВт в однофазной сети 220 В. Кабель прокладывается открыто по потолку, длина 60 метров. Температура в помещении 35°C. Cos ϕ = 0.85.

Параметры для калькулятора:

• Материал жил: Медь
• Способ укладки: Открытая прокладка
• Количество жил: Два одножильных (или двухжильный кабель)
• Cos ϕ: 0.85
• Температура окружающей среды: 35
• Длина провода: 60

Расчетный ток нагрузки:

Вывод: Исходный допустимый ток для медного кабеля 1 мм² при открытой прокладке, два одножильных кабеля, составляет 14 А. С учетом температуры 35°C (коэффициент 0.88), скорректированный ток составит 14 х 0.88 = 12.32 А. Этого тока достаточно для 10.7 А нагрузки. Однако на длине 60 м падение напряжения может быть существенным. Калькулятор пересчитает мощность, и вполне вероятно, что для обеспечения 2 кВт при допустимом падении напряжения потребуется сечение 1.5 мм².

Источники данных и нормативные документы

Данная таблица и представленные в ней данные базируются на авторитетных и обязательных для применения в электроэнергетике Российской Федерации нормативных документах:

• ПУЭ (Правила устройства электроустановок, 7-е издание):
  • Глава 1.3. "Выбор аппаратов, проводников и места их установки": Является основополагающим документом для расчета и выбора сечений проводников.
  • Пункт 1.3.10: Определяет основные принципы выбора сечений по допустимому нагреву.
  • Пункт 1.3.14: Устанавливает требования к расчету и допустимому значению падения напряжения.
  • Таблицы 1.3.4 и 1.3.5: Содержат допустимые длительные токовые нагрузки для проводов и кабелей с медными и алюминиевыми жилами с резиновой или пластмассовой изоляцией в различных условиях прокладки (в воздухе, в трубах). В нашем калькуляторе эти таблицы используются для определения исходного тока для одножильных, двух одножильных и трех одножильных кабелей.
  • Таблицы 1.3.6 и 1.3.7: Определяют допустимые длительные токовые нагрузки для кабелей с медными и алюминиевыми жилами с резиновой, пластмассовой или бумажной пропитанной изоляцией, проложенных в земле.
  • Таблица 1.3.10: Содержит поправочные коэффициенты на допустимые длительные токи для различных температур окружающей среды, отличающихся от стандартных 25°C в воздухе и 15°C в земле. Эти коэффициенты критически важны для точного расчета.
• ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией на напряжение до 1 кВ включительно":
  • Раздел 4 "Технические требования": Содержит общие технические требования к силовым кабелям с пластмассовой изоляцией, включая подразделы, касающиеся допустимых токовых нагрузок и методов их определения.
• ГОСТ 16442-80 "Кабели силовые с бумажной изоляцией для стационарной прокладки":
  • Раздел 3.3 "Допустимые токовые нагрузки": Включает таблицы допустимых токовых нагрузок для кабелей с бумажной изоляцией, которые могут быть актуальны для старых или специфических электроустановок.
• СП 256.1325800.2016 "Проектирование и монтаж кабельных линий электроснабжения до 1 кВ":
  • Раздел 8.4 "Выбор сечений проводов и кабелей по нагреву": Уточняет и дополняет положения ПУЭ, предоставляя рекомендации по проектированию и монтажу, а также по выбору сечений с учетом нагрева.
• Рекомендации профильных отраслевых справочников и каталоги производителей кабельно-проводниковой продукции: Хотя основные данные берутся из ПУЭ и ГОСТов, производители часто предоставляют свои, более детализированные данные и рекомендации, особенно для специфических типов кабелей или условий. В данном калькуляторе заложены общие нормативные данные.

Расчетные формулы, использованные в таблице-калькуляторе:

• Мощность для однофазной сети (220 В):


  Где:

  • P – активная мощность, кВт
  • U – линейное напряжение, В (220 В)
  • I – ток, А
  • cos phi – коэффициент мощности


• Мощность для трехфазной сети (380 В):


  Где:

  • P – активная мощность, кВт
  • U – линейное напряжение, В (380 В)
  • I – ток, А
  • cos φ – коэффициент мощности
  • √3 ≈ 1.732


• Расчет сопротивления проводника при заданной температуре (R_T):


  Где:

  • ρ₂₀ – удельное электрическое сопротивление проводника при 20°C (для меди ≈ 0.0175 Ом·мм²/м; для алюминия ≈ 0.028 Ом·мм²/м)
  • α – температурный коэффициент сопротивления (для меди ≈ 0.00393 1/°C; для алюминия ≈ 0.00403 1/°C)
  • T – заданная температура окружающей среды, °C
  • S – сечение проводника, мм²


• Расчет падения напряжения (ΔU):



  • Для однофазной сети:

    Где Lэффективная = 2 х Lобщая (так как ток течет по фазному и нейтральному проводнику)


  • Для трехфазной сети:

    (Здесь Rкабеля - это сопротивление одной жилы на метр длины, рассчитанное с учетом температуры. Падение напряжения сравнивается с максимально допустимым 5% от номинального напряжения.)

FAQ — Часто задаваемые вопросы

Вопрос: Можно ли полностью полагаться на результаты, полученные с помощью калькулятора, при окончательном проектировании?

Ответ: Калькулятор предоставляет корректные расчетные данные, пригодные для предварительного подбора сечений кабелей. Однако для окончательного проектирования электроустановок, особенно в случаях с высокой степенью ответственности, требуется участие квалифицированного проектировщика. Только специалист способен учесть все критические факторы: пусковые токи, коэффициенты одновременности, защитные характеристики, условия прокладки, тепловые режимы, а также региональные нормы и стандарты.

Вопрос: Что такое cos ϕ и каково его значение в расчётах?

Ответ: Cos ϕ (коэффициент мощности) определяет долю активной мощности в составе полной. При снижении cos ϕ возрастает доля реактивной составляющей тока, что приводит к увеличению общего тока нагрузки. Это, в свою очередь, увеличивает тепловую нагрузку на проводник и снижает энергетическую эффективность. Поэтому при расчете токовой нагрузки кабеля значение cos ϕ необходимо учитывать для точной оценки условий эксплуатации.

Вопрос: Почему температура окружающей среды существенно влияет на допустимую токовую нагрузку кабеля?

Ответ: Электрический кабель отводит тепло в окружающую среду. При повышенной температуре воздуха или грунта эффективность теплоотвода снижается, что повышает риск перегрева изоляции. Для обеспечения длительной надежной эксплуатации необходимо применять корректирующие коэффициенты, снижающие допустимый ток в зависимости от температуры среды, в соответствии с требованиями ПУЭ и ГОСТ.

Вопрос: Что такое падение напряжения и почему оно критично при проектировании?

Ответ: Падение напряжения — это разность между напряжением на вводе и на конце линии, возникающая из-за сопротивления проводника. При превышении допустимых значений (обычно 5% от номинального напряжения) возникают риски снижения эффективности и выхода оборудования из строя. Особенно важно учитывать падение напряжения при проектировании длинных линий, где оно может стать основным фактором при выборе сечения.

Вопрос: Как количество жил в кабеле влияет на допустимый ток?

Ответ: При совместной прокладке нескольких токопроводящих жил в одном кабеле или лотке происходит взаимный нагрев, снижающий эффективность охлаждения каждой жилы. Это требует применения поправочных коэффициентов в соответствии с методиками расчета, установленными нормативными документами. Допустимая токовая нагрузка снижается по сравнению с одиночно проложенными жилами.

Вопрос: Почему для одного и того же сечения токи разные в зависимости от способа прокладки и количества жил?

Ответ: Способ прокладки и количество жил влияют на теплоотдачу кабеля. При открытой прокладке или в трубе охлаждение хуже (прослойка воздуха), поэтому допустимый ток меньше, чем при прокладке в земле. Также, чем больше жил в одном кабеле или в одной трубе, тем хуже условия охлаждения, что снижает допустимый ток для каждой жилы.

Вопрос: Какие преимущества у медных жил по сравнению с алюминиевыми?

Ответ: Медь обладает лучшей электропроводностью, механической прочностью и коррозионной устойчивостью, что позволяет использовать меньшие сечения для одинаковых токов. Алюминий легче и дешевле, но требует увеличенного сечения и более тщательного монтажа из-за своих физических свойств.

Рекомендации специалистам и монтажникам

• Резерв по сечению: Рекомендуется выбирать кабель с запасом 10–15% по допустимому току для учета будущих изменений нагрузки.
• Соответствие защитных устройств: Номинал автоматического выключателя должен быть согласован с допустимым длительным током выбранного сечения.
• Падение напряжения: При протяженных линиях (более 20–30 м) следует обязательно учитывать падение напряжения как один из определяющих факторов выбора сечения.
• Коррекция при групповой прокладке: При параллельной укладке нескольких кабелей необходимо применять коэффициенты, корректирующие допустимый ток (см. табл. 1.3.11–1.3.13 ПУЭ).
• Надёжность соединений: Используйте профессиональные методы оконцевания (опрессовка, пайка), обеспечивающие минимальное переходное сопротивление.
• Маркировка и идентификация: Все линии должны быть промаркированы в соответствии с проектной документацией и требованиями безопасности.
• Качество продукции: Используйте сертифицированную кабельную продукцию от проверенных производителей, соответствующую заявленным характеристикам.

Физические и инженерные особенности кабелей и тока

• Скин-эффект: При переменном токе высокой частоты ток смещается к поверхности проводника, увеличивая его сопротивление. На частоте 50 Гц эффект выражен слабо, но учитывается при проектировании ВЧ-цепей.
• Сверхпроводимость: Некоторые материалы при температурах, близких к абсолютному нулю, полностью теряют электрическое сопротивление, что используется в системах передачи энергии без потерь.
• Снижение потерь: Оптимально подобранное сечение кабеля минимизирует тепловые потери, что критически важно в промышленных и коммерческих электросетях.
• Надёжность изоляции: Превышение температурного предела эксплуатации ускоряет старение изоляции и увеличивает вероятность пробоя.
• Сравнение меди и алюминия: Медь обладает лучшей электропроводностью, стабильностью контакта и устойчивостью к старению, что делает её предпочтительным материалом для внутренней электропроводки. Алюминий применяется преимущественно в силовых сетях с большими сечениями при соответствующем конструктивном исполнении соединений.

Интересные факты

• Сечение кабеля напрямую влияет не только на нагрузочную способность, но и на сопротивление, что влияет на экономию электроэнергии за счет минимизации потерь.
• В некоторых случаях увеличение сечения на 1 ступень может уменьшить потери на линии в два раза, особенно на длинных трассах.
• Современные медные кабели часто изготавливаются с улучшенной изоляцией, позволяющей работать при более высоких температурах без снижения срока службы.
• В промышленности применение алюминиевых кабелей всё чаще связано с требованием снижения веса линий и стоимости, при условии соблюдения всех норм безопасности и корректного расчета.
