Калькулятор расчета падения напряжения по длине кабеля и провода по мощности и току

1. Инструкция пользователя

Использовать калькулятор очень просто:

1. Выберите тип тока:
   • Постоянный ток (DC): Для низковольтных систем, например, светодиодного освещения или солнечных батарей.
   • Однофазный переменный ток (AC 220В): Стандартная бытовая сеть.
   • Трехфазный переменный ток (AC 380В): Используется для мощного промышленного оборудования и электродвигателей.

   При выборе AC 220В или AC 380В поле "Напряжение" автоматически обновится, и появится выбор "Коэффициента мощности (cos φ)".

2. Выберите режим ввода данных:
   • Мощность (P), Вт: Если вы знаете полную мощность нагрузки.
   • Ток (I), А: Если вы уже рассчитали или знаете ток, который будет протекать по кабелю.
3. Введите Мощность нагрузки (P) или Расчетный ток (I): Укажите соответствующее значение в зависимости от выбранного режима ввода.
4. Введите Напряжение (U): Напряжение источника питания в Вольтах (В).
5. Введите Длину кабеля (L): Длина кабеля от источника до нагрузки в метрах (м). Вводите фактическую длину от точки А до точки Б.
6. Выберите Материал проводника:
   • Медь: Обладает меньшим удельным сопротивлением, что приводит к меньшему падению напряжения.
   • Алюминий: Более дешевый, но имеет большее удельное сопротивление, требуя большего сечения для той же нагрузки.
7. Выберите Сечение кабеля (S): Выберите стандартное сечение проводника в квадратных миллиметрах (мм²) из выпадающего списка.
8. Введите Температуру кабеля, °C: Укажите ожидаемую рабочую температуру кабеля. Это влияет на его удельное сопротивление.
9. Выберите Коэффициент мощности (cos φ) (только для AC):
   • Cos φ: Характеризует эффективность использования электроэнергии. Выберите значение, наиболее подходящее для вашей нагрузки:
   • 0.6: Для сильно индуктивных нагрузок (например, сварочные аппараты, некоторые типы двигателей).
   • 0.7: Для импульсных блоков питания (компьютеры, ИБП).
   • 0.8: Для типичных смешанных нагрузок (большинство бытовых приборов, электромоторы).
   • 0.85: Для электромоторов средней мощности.
   • 0.9: Для активных нагрузок (обогрев, лампы накаливания), а также люминесцентных ламп без компенсации.
   • 0.95: Для нагрузок с коррекцией мощности (современная электроника, LED освещение с PFC).
   • 1.0: Для чисто активных нагрузок (ТЭНы, лампы накаливания).
10. Нажмите "Рассчитать": Калькулятор мгновенно выдаст результаты.

2. Расчетные формулы

Падение напряжения (ΔU) рассчитывается по закону Ома и зависит от тока (I), сопротивления проводника (R) и коэффициентов, зависящих от типа сети.

Основные параметры:

• P - Мощность нагрузки (Вт)
• U - Напряжение сети (В)
• L - Длина кабеля (м)
• S - Сечение проводника (мм²)
• ρ(20) - Удельное сопротивление проводника при 20°C (Ом·мм²/м)



• Медь: ρ(20) = 0.0175 Ом·мм²/м
• Алюминий: ρ(20) = 0.028 Ом·мм²/м
• t - Температура кабеля (°C)
• α - Температурный коэффициент сопротивления (для меди и алюминия ~0.004 1/°C)
• cos φ - Коэффициент мощности (для переменного тока)

Шаг 1: Расчет удельного сопротивления при заданной температуре (ρ_t)

Удельное сопротивление проводника увеличивается с температурой. Расчет производится по формуле:

Шаг 2: Расчет тока (I) (если введена мощность)

Если вы выбрали ввод мощности, калькулятор сначала рассчитает ток:

Шаг 3: Расчет сопротивления кабеля (R)

Сопротивление одного проводника длиной L и сечением S с учетом температуры:

Калькулятор использует коэффициент, зависящий от типа сети, для учета количества проводников и особенностей расчета падения напряжения:

Шаг 4: Расчет падения напряжения (ΔU)

Для всех типов тока формула в калькуляторе выглядит следующим образом (так как коэффициенты уже учтены в расчете R(кабеля)):

Шаг 5: Расчет процентного падения напряжения (%ΔU)

3. Примеры использования

Пример 1: Подключение бытового прибора (Однофазный переменный ток)

Пример 2: Подключение мощного двигателя (Трехфазный переменный ток)

4. Часто задаваемые вопросы (FAQ)

Q1: Что такое падение напряжения и почему оно важно?

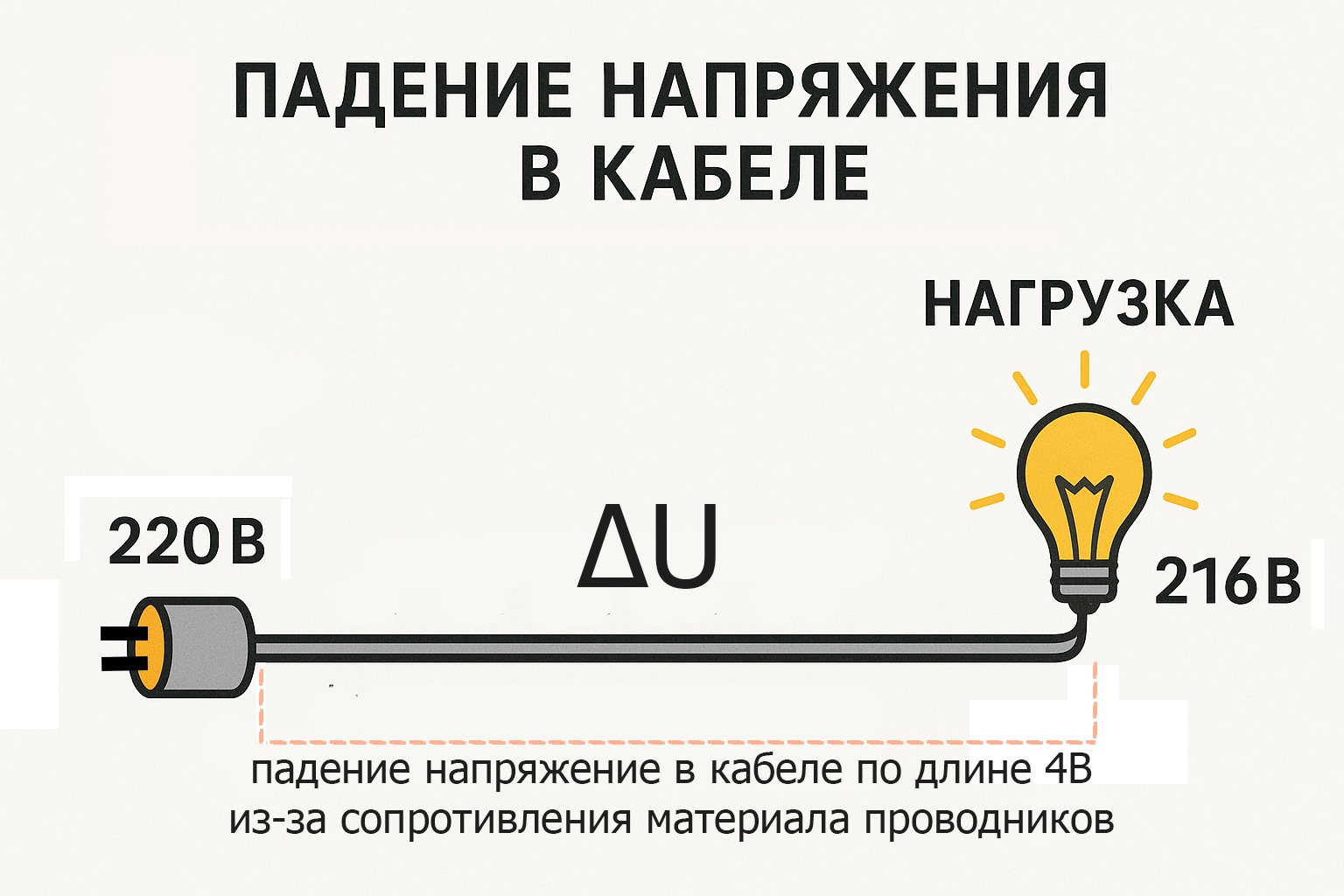

A1: Падение напряжения — это снижение электрического потенциала вдоль проводника, вызванное его сопротивлением. Это важно, потому что чрезмерное падение напряжения может привести к:

• Снижению яркости освещения.
• Перегреву двигателей и их некорректной работе.
• Увеличению потерь энергии (нагрев кабеля).
• Сокращению срока службы электроприборов.
• Ошибкам в работе чувствительной электроники.

Q2: Какое процентное падение напряжения считается допустимым по ПУЭ?
A2: Согласно российским Правилам Устройства Электроустановок (ПУЭ) и другим нормативным документам, допустимое падение напряжения на участках сети до электроприемников обычно не должно превышать 5% от номинального напряжения. В некоторых случаях, например, для особо чувствительного оборудования или осветительных сетей, это значение может быть строже (например, 2.5-3%). Наш калькулятор выдает предупреждение, если падение напряжения превышает 5%.

Q3: Чем отличается удельное сопротивление меди и алюминия?
A3: Медь имеет меньшее удельное сопротивление (примерно 0.0175 Ом·мм²/м) по сравнению с алюминием (примерно 0.028 Ом·мм²/м) при 20°C. Это означает, что для передачи одинаковой мощности на одинаковое расстояние медный кабель может иметь меньшее сечение, чем алюминиевый, при тех же допустимых потерях. Медь также более пластична и устойчива к окислению.

Q4: Что такое cos φ (коэффициент мощности) и как он влияет на расчеты?
A4: Коэффициент мощности (cos φ) показывает, насколько эффективно используется полная (кажущаяся) мощность в цепи переменного тока. Он равен отношению активной мощности (которая выполняет полезную работу) к полной мощности.

• Для чисто активных нагрузок (нагреватели, лампы накаливания): cos φ близок к 1.0.
• Для индуктивных нагрузок (двигатели, трансформаторы, люминесцентные лампы без компенсации): cos φ меньше 1.0. Это означает, что для передачи той же активной мощности требуется больший ток, что приводит к большему падению напряжения.

Калькулятор использует cos φ для более точного определения тока в цепи переменного тока, если вы вводите мощность.

Q5: Как можно уменьшить падение напряжения?
A5: Есть несколько способов:

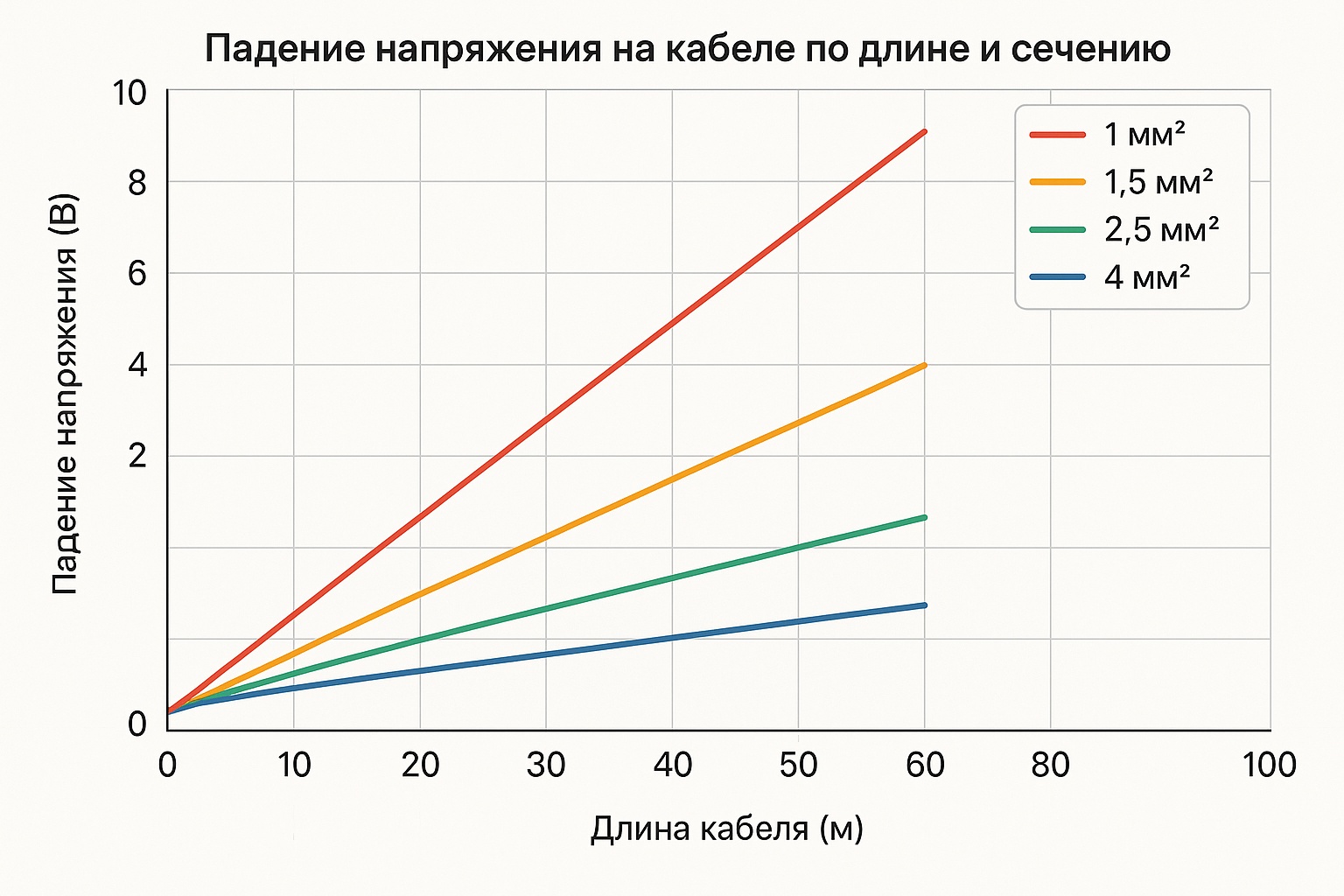

• Увеличить сечение кабеля: Это самый эффективный способ, так как сопротивление обратно пропорционально сечению.
• Уменьшить длину кабеля: Чем короче кабель, тем меньше его сопротивление.
• Использовать материал с меньшим удельным сопротивлением: Например, заменить алюминиевый кабель на медный.
• Повысить напряжение: В некоторых промышленных системах используют более высокое напряжение для передачи энергии на большие расстояния.
• Компенсация реактивной мощности: Для индуктивных нагрузок установка компенсирующих устройств (конденсаторов) может увеличить cos φ, тем самым уменьшая ток и падение напряжения.

Q6: Почему калькулятор учитывает температуру кабеля?
A6: Электрическое сопротивление проводников увеличивается с ростом температуры. Чем выше температура кабеля, тем выше его сопротивление, и, соответственно, тем больше будет падение напряжения при том же токе. Учет температуры позволяет получить более точные и реалистичные результаты расчетов, что важно для долговечности и безопасности вашей электропроводки.

5. Нормативная база

Расчет и контроль падения напряжения являются обязательными при проектировании и монтаже электрических сетей. Основные нормативные документы в России, регулирующие эти вопросы:

• Правила устройства электроустановок (ПУЭ): Раздел 1.2 "Электрические нагрузки", Раздел 7 "Электроустановки жилых, общественных, административных и бытовых зданий". В ПУЭ содержатся требования по допустимым отклонениям напряжения у приемников электроэнергии.
• ГОСТ Р 50571.5.52-2011 (МЭК 60364-5-52:2009) "Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки": Этот стандарт устанавливает требования к выбору сечений кабелей и проводов, в том числе с учетом допустимых потерь напряжения.
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа": Содержит рекомендации и требования к проектированию электроустановок, включая вопросы падения напряжения.

Соблюдение этих норм гарантирует безопасную и эффективную эксплуатацию электроустановок, предотвращая перегрузки, перегрев и повреждение оборудования.

6. Интересные факты

• История: Понятие падения напряжения известно со времен первых электрических систем. Чем дальше электроэнергия передавалась от источника, тем больше были потери, что ограничивало радиус действия первых электростанций.
• Эффект на лампы: Даже небольшое падение напряжения (5-10%) может значительно сократить срок службы ламп накаливания и светодиодных ламп. Например, снижение напряжения на 5% может уменьшить срок службы лампы накаливания вдвое!
• Реактивная мощность: Именно реактивная мощность, которая не выполняет полезной работы, но циркулирует в сети, является основной причиной необходимости использования cos φ в расчетах для переменного тока. Она вызывает дополнительный ток и, как следствие, дополнительное падение напряжения.
• Эффект кожи (Skin Effect): На высоких частотах переменный ток имеет тенденцию протекать преимущественно по поверхности проводника, а не по всему его сечению. Это увеличивает эффективное сопротивление проводника и, соответственно, падение напряжения. Для промышленных частот (50/60 Гц) этот эффект обычно незначителен для малых сечений, но становится важным для очень крупных кабелей.
• Сверхпроводники: Теоретически, в сверхпроводниках при сверхнизких температурах падение напряжения отсутствует, так как их сопротивление равно нулю. Это одна из причин, почему их исследуют для перспективной передачи электроэнергии.

7. Заключение

Надеемся, наш калькулятор падения напряжения и подробная статья помогут вам в расчетах и понимании этого важного аспекта электротехники. Правильный выбор сечения кабеля не только обеспечивает стабильную работу электрооборудования, но и гарантирует безопасность, а также снижает эксплуатационные расходы за счет минимизации потерь энергии. Используйте калькулятор для уверенности в ваших электромонтажных работах!
