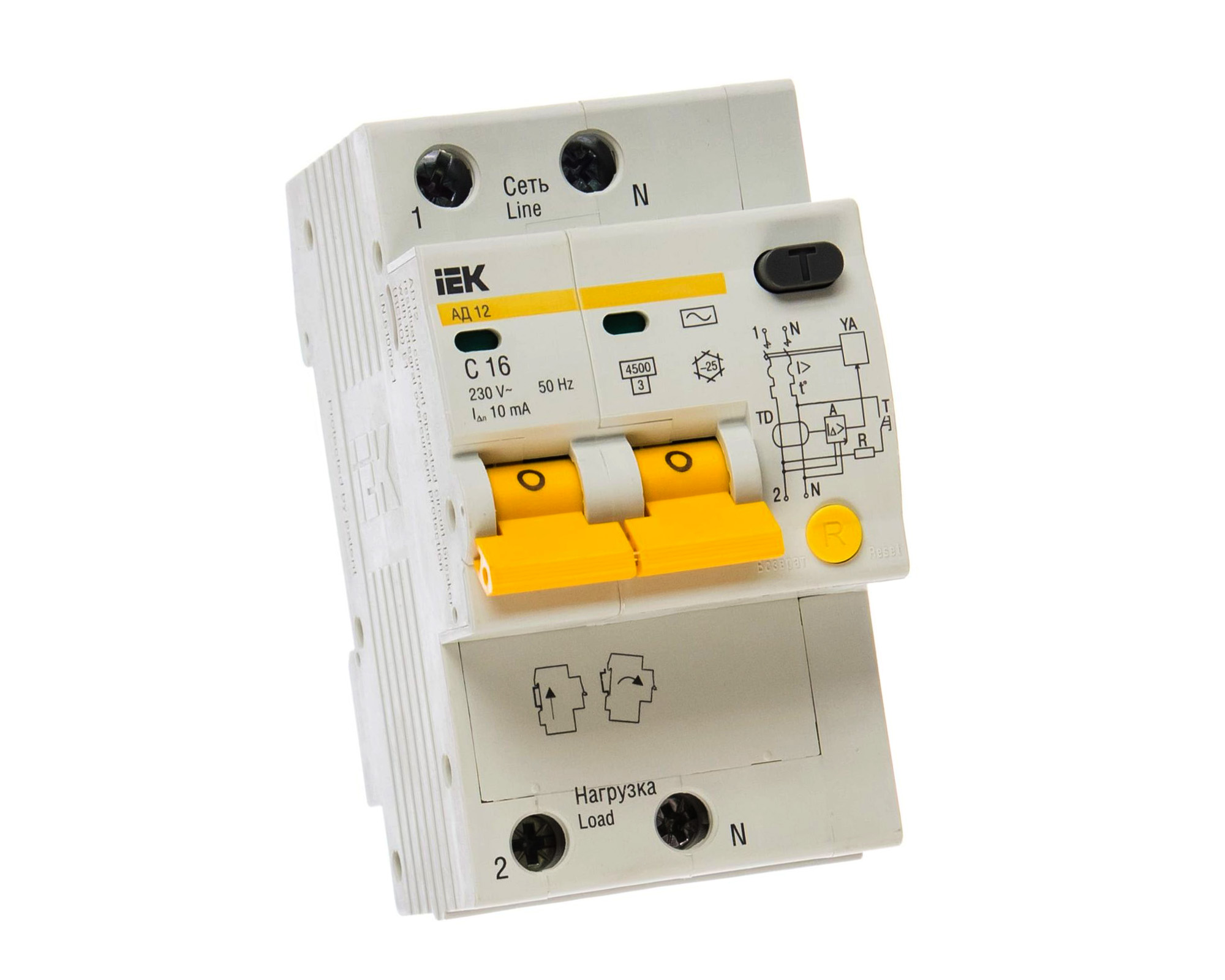

Дифференциальный автоматический выключатель (дифавтомат) — это защитное устройство, совмещающее функции УЗО (устройства защитного отключения) и автомата. Он защищает линию от перегрузок, коротких замыканий и тока утечки (пробой изоляции).

Инструкция по пользованию калькулятором

1. Выберите напряжение сети: Определите, какая у вас сеть – 220 В (однофазная, большинство квартир) или 380 В (трехфазная, частные дома с соответствующим вводом, мощное оборудование).
2. Укажите нагрузку:
   • Выбрать приборы: Нажмите кнопку "Добавить прибор" и выберите из списка бытовых приборов те, которые будут подключены к данной линии. Мощность заполнится автоматически. Вы можете добавить несколько приборов. Если выбранный прибор имеет поле для ввода мощности, вы можете изменить его вручную, если знаете точное значение.
   • Указать суммарную мощность вручную: Если вы знаете общую мощность всех планируемых потребителей на данной линии, введите это значение в соответствующее поле. В этом случае добавление отдельных приборов не требуется.
3. Укажите тип защищаемой зоны/нагрузки:
   • Общая группа (розетки, освещение): Для обычных комнат, где нет повышенной влажности.
   • Ванная комната / влажное помещение: Для зон с высоким риском поражения током. Калькулятор автоматически учтет повышенные требования безопасности (10 мА).
   • Вводной (общий) в дом/квартиру: Для главного дифавтомата, который устанавливается сразу после счетчика. Для него калькулятор предложит пожарозащитные уставки (100 мА или 300 мА) и учтет селективность.
4. Наличие нагрузок с большими пусковыми токами: Отметьте "Да", если к этой линии будут подключаться электродвигатели, мощные насосы, компрессоры, сварочные аппараты и т.п. Это повлияет на выбор характеристики мгновенного расцепления (тип "D").
5. Запас по мощности (%): Рекомендуется оставлять запас 15-25% для будущих подключений или непредвиденных нагрузок. По умолчанию установлено 20%.
6. Длина кабеля защищаемой линии (метров): Укажите примерную длину кабеля, которую будет защищать данный дифавтомат. Это необходимо для более точного расчета собственного тока утечки кабеля, который может суммироваться с утечками приборов и приводить к ложным срабатываниям.
7. Нажмите "Рассчитать дифавтомат": Калькулятор произведет все необходимые расчеты и выдаст рекомендуемые параметры:
   • Расчетная суммарная мощность (с запасом): Общая мощность всех приборов с учетом выбранного запаса.
   • Рекомендуемый номинальный ток (I_n): Максимальный допустимый ток для дифавтомата.
   • Примерный ток утечки приборов: Суммарный ожидаемый ток утечки от всех подключенных приборов.
   • Примерный ток утечки кабеля: Расчетный ток утечки, зависящий от длины кабеля.
   • Общий расчетный ток утечки линии: Сумма утечек приборов и кабеля.
   • Рекомендуемый номинальный отключающий дифференциальный ток (I_Δn): Чувствительность к току утечки (например, 10 мА, 30 мА, 100 мА).
   • Рекомендуемая характеристика мгновенного расцепления: Тип "B", "C" или "D" для защиты от короткого замыкания.

Важно: Этот калькулятор предоставляет ориентировочные рекомендации. Для окончательного выбора и монтажа всегда обращайтесь к квалифицированному электрику, который учтет все нюансы вашей конкретной электроустановки и действующие нормативы.

Характеристики дифавтоматов: Подробный разбор

Выбор правильного дифавтомата требует глубокого понимания его основных характеристик и их влияния на безопасность и функциональность электроустановки. Разберем каждую из них.

1. Номинальный ток (I_n): Основа выбора

Номинальный ток (I_n), указываемый на корпусе дифавтомата (например, C16, B25), представляет собой максимальное значение тока, которое устройство способно пропускать через себя непрерывно в нормальных условиях эксплуатации без срабатывания теплового расцепителя и без теплового повреждения. Это основополагающий параметр, определяющий способность дифавтомата защищать проводку и приборы от перегрузки.

Принцип выбора: Номинальный ток дифавтомата должен быть согласован с максимально допустимым длительным током для самого слабого элемента в защищаемой цепи, которым, как правило, является электрический кабель. Если номинальный ток дифавтомата будет выше допустимого для кабеля, то при перегрузке первым перегреется и выйдет из строя кабель, а не дифавтомат.

Формулы для расчета:

• Для однофазной сети (220 В): I = P / U Где: I – расчетный ток, А P – суммарная активная мощность всех потребителей на линии, Вт U – номинальное фазное напряжение сети, В (220 В для однофазной)
• Для трехфазной сети (380 В): I = P / (√3 × U × cos(φ)) Где: I – расчетный ток, А (линейный ток) P – суммарная активная мощность всех потребителей на линии, Вт U – номинальное линейное напряжение сети, В (380 В для трехфазной) cos(φ) – коэффициент мощности. Для бытовых приборов с преимущественно активной нагрузкой (нагреватели, лампы накаливания) cos(φ) близок к 1. Для индуктивных нагрузок (двигатели, трансформаторы) он может быть 0.7-0.9. Для точных расчетов его необходимо учитывать, для упрощенных бытовых расчетов часто принимают cos(φ) = 1.

Пример расчета: Предположим, у вас есть кухонная линия розеток, к которой одновременно могут быть подключены:

• Электрический чайник: 2000 Вт
• Микроволновая печь: 1200 Вт
• Холодильник: 300 Вт
• Посудомоечная машина: 2200 Вт

Суммарная мощность: 2000 + 1200 + 300 + 2200 = 5700 Вт. Напряжение сети: 220 В.

Расчетный ток: I = 5700 Вт / 220 В = 25.91 А.

Стандартные номиналы дифавтоматов: 6, 10, 16, 20, 25, 32, 40, 50, 63 А. Ближайший стандартный номинал в большую сторону, который может выдержать этот ток, — 32 А. Однако, необходимо также проверить, выдержит ли кабель такое значение тока. Для розеток обычно используется кабель 2.5 мм² (медь), который может выдерживать до 25-27 А (в зависимости от способа прокладки). В данном случае, кабель 2.5 мм² будет перегружен, и потребуется кабель 4 мм² (медь), который обычно рассчитан на 32 А.

Таблица 1: Ориентировочные токи для типичных бытовых приборов (однофазная сеть 220 В)

Примечание: Приведенные значения являются ориентировочными. Точные данные всегда следует брать из паспортов приборов. При расчете общей нагрузки для группы розеток следует учитывать не только постоянно подключенные приборы, но и те, что могут быть включены одновременно. Выбор номинала дифавтомата должен также учитывать допустимый ток для кабеля.

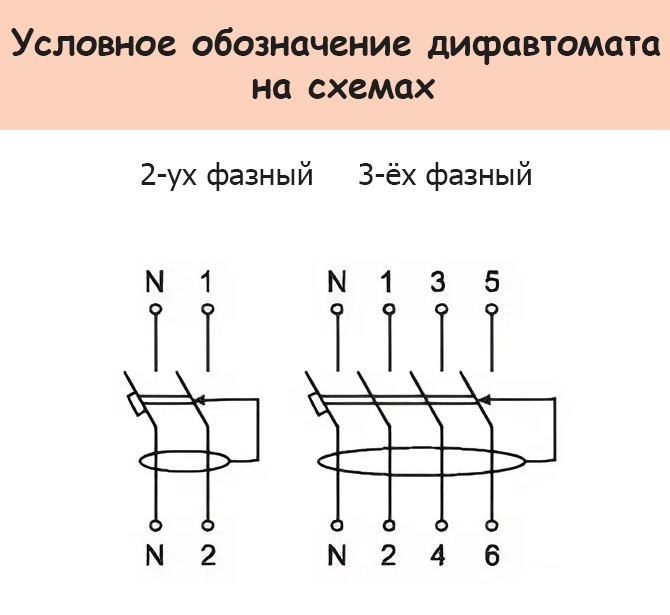

2. Количество полюсов: Для какой сети?

Количество полюсов (или модулей) дифавтомата определяет, для какого типа электросети он предназначен. Каждый полюс представляет собой отдельный коммутирующий контакт, который размыкается при срабатывании устройства.

• 2-полюсные (1P+N, C2):




  Предназначены для однофазных двухпроводных (фаза + ноль) или трехпроводных (фаза + ноль + защитный PE-проводник) электроустановок с номинальным напряжением 220 В. Такой дифавтомат обеспечивает одновременное размыкание как фазного (L), так и рабочего нулевого (N) проводников. Это является обязательным требованием для обеспечения полной безопасности и обесточивания линии, даже при неправильном подключении или возникновении повреждений в нулевом проводе. Это наиболее распространенный тип дифавтоматов для защиты отдельных линий розеток, освещения, а также для защиты всей квартиры или отдельных групп потребителей в ней.

• 4-полюсные (3P+N, C4):




  Применяются в трехфазных четырехпроводных (3 фазы + ноль) или пятипроводных (3 фазы + ноль + защитный PE-проводник) сетях с номинальным напряжением 380 В. Эти дифавтоматы обеспечивают одновременное размыкание всех трех фазных проводников (L1, L2, L3) и рабочего нулевого (N) проводника. Они необходимы для подключения мощных трехфазных потребителей (например, электроплиты с трехфазным подключением, промышленные станки, мощные электрокотлы, крупные насосы) или используются в качестве вводных автоматов для частных домов и других объектов с трехфазным вводом электроэнергии.

Таблица 2: Выбор полюсности дифавтомата

3. Номинальный отключающий дифференциальный ток (ток утечки, I_Δn): Защита жизни и имущества

Это критически важная характеристика, определяющая чувствительность дифавтомата к токам утечки. Она указывает минимальное значение дифференциального тока, при котором устройство гарантированно отключится. Измеряется в миллиамперах (мА) и является ключевым параметром для защиты от поражения электрическим током и предотвращения пожаров.

• 10 мА (Высокочувствительные):

  Предназначены для максимальной защиты человека от поражения электрическим током. Применяются для линий, питающих розетки и электроприборы во влажных помещениях (ванные комнаты, душевые, сауны, бассейны), где риск поражения током значительно выше. Также рекомендуются для защиты отдельных мощных электроприборов, имеющих повышенные требования к электробезопасности, таких как водонагреватели, теплые полы, или для детских комнат, где требуется максимальный уровень защиты.

• 30 мА (Стандартная чувствительность):

  Наиболее универсальный и распространенный выбор. Используются для защиты групповых линий розеток и освещения в жилых, офисных и административных помещениях. Дифавтоматы с током утечки 30 мА обеспечивают надежную защиту человека от поражения электрическим током при косвенном прикосновении (например, к металлическому корпусу неисправного прибора, находящегося под напряжением) и эффективную защиту от возгораний, вызванных токами утечки в электропроводке. Ток в 30 мА считается максимально допустимым для человека без необратимых последствий.

• 100 мА, 300 мА, 500 мА (Пожарозащитные, Селективные):

  Эти дифавтоматы (или УЗО) обычно устанавливаются в качестве вводных в частных домах или на вводе в квартиру, а также для защиты протяженных магистральных линий в крупных электроустановках. Их основная функция — пожарозащитная. Они предотвращают возгорания, вызванные значительными токами утечки, которые могут быть результатом серьезного повреждения изоляции проводки (например, перетертый кабель). Важно понимать, что такие устройства не предназначены для непосредственной защиты человека от поражения током при прямом контакте, так как токи свыше 50 мА уже являются смертельными. Часто такие устройства являются селективными (тип S). Это означает, что они имеют преднамеренную выдержку времени срабатывания (задержку) по отношению к нижестоящим (групповым) дифавтоматам с меньшей уставкой (например, 30 мА). Такая селективность обеспечивает ступенчатую защиту, позволяя сначала сработать групповому устройству и локализовать аварию, не отключая при этом всю электроустановку.

Таблица 3: Рекомендуемые токи утечки для различных применений (на основе ПУЭ 7.1.83 и общепринятой практики)

Примечание: Суммарный ток утечки защищаемой цепи в нормальном режиме не должен превышать 1/3 номинального отключающего дифференциального тока дифавтомата. Это правило необходимо соблюдать для предотвращения ложных срабатываний. Чем длиннее линия и чем больше подключено приборов, тем выше суммарный ток утечки, и тем внимательнее нужно относиться к этому правилу.

4. Характеристика мгновенного расцепления (тип): Защита от короткого замыкания

Эта характеристика, обозначаемая буквой перед номиналом тока (например, B16, C25, D32), определяет, при каком кратном превышении номинального тока срабатывает электромагнитный расцепитель дифавтомата, то есть при каком токе короткого замыкания произойдет мгновенное отключение. Выбор типа крайне важен для обеспечения селективности защиты и предотвращения ложных срабатываний при пусковых токах оборудования.

• Тип B:

  Срабатывает при токе, превышающем номинальный в 3-5 раз (3-5 I_n). Это самый чувствительный тип к КЗ. Предназначен для защиты протяженных линий освещения, цепей с чисто активной нагрузкой (лампы накаливания, ТЭНы, бытовые электроплиты без индуктивных элементов), где отсутствуют значительные пусковые токи. Обеспечивает высокую чувствительность к коротким замыканиям, особенно в сетях с очень низким импедансом контура "фаза-ноль" (например, близко к трансформатору).

• Тип C:

  Срабатывает при токе, превышающем номинальный в 5-10 раз (5-10 I_n). Это самый распространенный и универсальный тип для бытовых и офисных помещений. Используется для защиты розеточных групп, большинства линий освещения, а также для большинства бытовых приборов, которые могут иметь умеренные пусковые токи (например, холодильники, стиральные машины, пылесосы, микроволновые печи). Тип C обеспечивает хороший баланс между чувствительностью к КЗ и устойчивостью к кратковременным пусковым токам.

• Тип D:

  Срабатывает при токе, превышающем номинальный в 10-20 раз (10-20 I_n). Предназначен для защиты цепей с высокоиндуктивными нагрузками, которые имеют очень высокие пусковые токи, значительно превышающие их номинальный рабочий ток (например, электродвигатели с прямым пуском, трансформаторы, мощные насосы, сварочные аппараты, компрессоры, кондиционеры). Большая уставка по току позволяет прибору успешно запуститься без ложного отключения дифавтомата.

Таблица 4: Типы характеристик срабатывания (B, C, D)

5. Тип срабатывания по току утечки (AC, A, F, B, B+): Специализированная защита

Эта характеристика указывает на способность дифавтомата реагировать на различные формы (постоянный, переменный, пульсирующий) дифференциального тока. Выбор правильного типа крайне важен в условиях применения современных электронных приборов, которые могут создавать специфические формы токов утечки.

• Тип AC (переменный ток):

  Реагирует только на **переменный синусоидальный дифференциальный ток**. Это самый распространенный и экономичный тип. Подходит для защиты цепей, где подключены стандартные электроприборы без электронных компонентов, способных генерировать постоянные или пульсирующие токи утечки (например, ТЭНы, лампы накаливания, обычные электроплиты). Однако, с учетом повсеместного распространения электроники, его применение становится все более ограниченным.

• Тип A (пульсирующий постоянный и переменный ток):

  Реагирует как на **переменный синусоидальный, так и на пульсирующий постоянный дифференциальный ток**. Пульсирующие токи утечки могут возникать в цепях с выпрямителями, регуляторами мощности, диммерами, блоками питания компьютеров, стиральными машинами с инверторным управлением двигателем. Тип А является более универсальным и рекомендуется для большинства современных бытовых электроустановок, где присутствует электронное оборудование.

• Тип F (для сложных форм токов):

  Относительно новый тип. Реагирует на **переменный синусоидальный, пульсирующий постоянный и смешанные частоты дифференциальных токов до 1 кГц**. Предназначен для защиты цепей, где используются приборы с однофазными инверторами, частотными преобразователями, тепловыми насосами, некоторыми видами светодиодного освещения. Тип F обеспечивает более надежную защиту в условиях помех от сложной электроники и устойчив к ложным срабатываниям от импульсных токов.

• Тип B (постоянный, переменный, пульсирующий):

  Самый "продвинутый" и дорогой тип. Реагирует на **все формы дифференциальных токов: переменные синусоидальные, пульсирующие постоянные и чисто постоянные (гладкие) дифференциальные токи**. Необходим для защиты цепей, питающих оборудование с трехфазными выпрямителями, солнечные инверторы, зарядные станции для электромобилей, медицинское оборудование, промышленное оборудование с высокочастотными преобразователями. Чистые постоянные токи утечки могут возникать, например, при повреждении изоляции в цепях постоянного тока.

• Тип B+ (расширенный диапазон частот):

  Разновидность типа B, которая дополнительно обеспечивает защиту при токах утечки в расширенном частотном диапазоне до 20 кГц. Применяется для особо чувствительного оборудования или в местах, где могут возникать высокочастотные утечки.

6. Номинальная отключающая способность (I_cn): Способность выдержать КЗ

Номинальная отключающая способность (I_cn) — это максимальное значение тока короткого замыкания, которое дифавтомат способен отключить без повреждения и сохранить свою работоспособность. Измеряется в килоамперах (кА). Типичные значения для бытовых дифавтоматов составляют 4.5 кА или 6 кА. Для промышленных объектов это значение может достигать 10 кА и выше.

Значение: Если ток короткого замыкания в точке установки дифавтомата превысит его номинальную отключающую способность, устройство может быть разрушено, что приведет к пожару или еще более серьезной аварии. Это значение зависит от мощности питающей подстанции и удаленности от нее. Чем ближе к подстанции, тем выше потенциальный ток КЗ.

Пример: В большинстве городских квартир и частных домов вполне достаточно дифавтомата с I_cn = 4.5 кА или 6 кА. Однако, если объект находится очень близко к мощной трансформаторной подстанции или имеет большой вводной кабель, может потребоваться устройство с более высокой отключающей способностью. Это значение определяется по расчету токов короткого замыкания в конкретной точке электросети.

7. Износостойкость (механическая и электрическая)

Эта характеристика определяет долговечность дифавтомата:

• Механическая износостойкость: Количество циклов "включение-отключение" (оперирований), которые дифавтомат способен выдержать без нарушения механизма. Обычно составляет не менее 10 000 циклов для бытовых устройств. Важно для УЗО и дифавтоматов, которые часто используются для ручного отключения, а также для кнопки "Тест".
• Электрическая износостойкость: Количество циклов отключения тока короткого замыкания или перегрузки, которые дифавтомат может выдержать, сохранив свои параметры. Это значение значительно ниже механической износостойкости, так как отключение аварийного тока сопровождается электрической дугой, которая изнашивает контакты. Обычно составляет несколько тысяч циклов для перегрузки и несколько десятков циклов для короткого замыкания.

Нормативная база: Законы электробезопасности

Выбор, установка и эксплуатация дифавтоматов строго регламентированы рядом нормативных документов в России. Следование этим нормам является обязательным условием для обеспечения электробезопасности и предотвращения аварийных ситуаций.

1. ПУЭ (Правила устройства электроустановок)

ПУЭ являются основным нормативным документом, регулирующим проектирование, монтаж и эксплуатацию электроустановок в России. В части, касающейся УЗО и дифавтоматов, наиболее важными являются следующие пункты:

• Пункт 7.1.71: "В электроустановках жилых, общественных и административных зданий на групповых линиях, питающих розетки, должны предусматриваться устройства защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мА. Для групповых линий, питающих стационарные электроприемники и светильники, применение УЗО, как правило, не требуется, за исключением случаев, оговоренных в соответствующих главах ПУЭ."
  Комментарий: Это ключевое требование, обязывающее использовать УЗО или дифавтоматы 30 мА для защиты розеточных групп.
• Пункт 7.1.79: "В электроустановках жилых зданий УЗО должно быть установлено на всех групповых линиях, питающих розетки, в том числе розетки для переносных электроприемников, независимо от наличия или отсутствия заземления."
  Комментарий: Подчеркивает обязательность УЗО для розеток.
• Пункт 7.1.83: "Обязательна установка УЗО с номинальным отключающим дифференциальным током не более 30 мА для групповых линий, питающих розетки, расположенные вне помещений, а также для розеток в помещениях с повышенной опасностью и особо опасных помещениях (например, ванные комнаты, душевые, сауны, сырые подвалы и т.п.). Для таких помещений рекомендуется УЗО с I_Δn не более 10 мА."
  Комментарий: Конкретизирует применение 10 мА УЗО/дифавтоматов во влажных зонах.
• Пункт 7.1.84: "Для повышения уровня защиты от пожаров в зданиях, имеющих сгораемые конструкции, или при использовании сгораемых материалов в отделке, рекомендуется установка УЗО с номинальным отключающим дифференциальным током не более 300 мА на вводе в здание или на вводе в квартиру."
  Комментарий: Рекомендация по использованию пожарозащитных УЗО/дифавтоматов. Важно отметить, что такие УЗО должны быть селективными (тип S), чтобы не отключать всю сеть при срабатывании групповых УЗО на 30 мА.
• Пункт 7.1.13: "В ванных комнатах, душевых, а также в зонах 0, 1 и 2 бассейнов, допускается установка только электрооборудования, специально предназначенного для использования в этих зонах и имеющего соответствующую степень защиты, и питаемого через разделительный трансформатор или УЗО с номинальным отключающим дифференциальным током не более 10 мА."
  Комментарий: Указывает на конкретную защиту для ванных комнат.

2. ГОСТ Р 51327.1-2010 (МЭК 61009-1:2009)

Этот стандарт является основным национальным стандартом, устанавливающим требования к дифференциальным автоматическим выключателям со встроенной защитой от сверхтоков (т.е. к дифавтоматам) для бытового и аналогичного применения. Он гармонизирован с международным стандартом МЭК 61009-1 и определяет:

• Общие требования к конструкции и работоспособности дифавтоматов.
• Классификацию дифавтоматов по различным параметрам (номинальный ток, ток утечки, типы срабатывания по форме тока, времятоковые характеристики и т.д.).
• Методы испытаний, которым должны соответствовать устройства.
• Маркировку, которая должна быть нанесена на корпус устройства (например, I_n, I_Δn, тип, I_cn, схема подключения, знак соответствия).

Важность: Приобретая дифавтомат, убедитесь, что он соответствует этому ГОСТу. Это гарантирует, что устройство прошло необходимые испытания, соответствует заявленным характеристикам и безопасно для использования.

3. Другие нормативные документы

• СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий": Дополняет ПУЭ и содержит более детальные рекомендации по проектированию, в том числе по использованию УЗО и дифавтоматов.
• ГОСТ Р 50571 (Серия стандартов "Электроустановки зданий"): Части этой серии стандартов также содержат требования и рекомендации по электробезопасности, в том числе касающиеся выбора и установки защитных устройств.
• Технические регламенты и стандарты производителей: Производители электротехнического оборудования должны соблюдать не только государственные, но и свои внутренние стандарты, а также регламенты Таможенного союза и ЕАЭС, что подтверждается наличием соответствующих сертификатов (например, сертификат соответствия ТР ТС).

Внимание: Электромонтажные работы должны выполняться только квалифицированными специалистами с соответствующими допусками. Самостоятельный монтаж без достаточных знаний нормативной базы и практического опыта крайне опасен.

6. Примеры и расчеты: От теории к практике

Чтобы лучше понять принципы выбора дифавтоматов, рассмотрим несколько практических примеров.

Пример 1: Расчет дифавтомата для ванной комнаты

Условия: Однофазная сеть 220 В. В ванной комнате планируется установка:

• Стиральная машина: 2200 Вт
• Фен (используется периодически): 1800 Вт
• Электрический водонагреватель (бойлер): 2000 Вт
• Освещение: 100 Вт
• Длина кабеля до ванной: 15 метров.

1. Расчет суммарной мощности и номинального тока (I_n):

Предположим, что одновременно могут работать стиральная машина, водонагреватель и освещение.

Суммарная рабочая мощность: 2200 Вт + 2000 Вт + 100 Вт = 4300 Вт.

Расчетный ток: I = P / U = 4300 Вт / 220 В ≈ 19.55 А.

С учетом 20% запаса: 19.55 × 1.2 = 23.46 А.

Ближайший стандартный номинал дифавтомата: 25 А. (Также необходимо убедиться, что кабель, например 2.5 мм² медь, рассчитан на 25 А). Если кабель 2.5мм² допускает только 20А, то следует выбрать 20А дифавтомат или увеличить сечение кабеля.

2. Расчет номинального отключающего дифференциального тока (I_Δn):

Согласно ПУЭ (7.1.83), для ванных комнат рекомендуется использовать УЗО/дифавтоматы с I_Δn не более 10 мА.

3. Расчет тока утечки кабеля:

Ток утечки кабеля (ориентировочно): 15 м × 0.00025 мА/м = 0.00375 мА. (Это очень малая величина, но важна для понимания).

4. Определение типа срабатывания по току утечки:

Стиральные машины и водонагреватели часто содержат электронные компоненты (например, инверторы). Поэтому рекомендуется использовать дифавтомат Тип A.

5. Определение характеристики мгновенного расцепления (тип):

Для бытовых приборов, в том числе стиральных машин и водонагревателей, обычно подходит Тип C.

Итог: Для ванной комнаты рекомендуется 2-полюсный дифавтомат C25 с I_Δn=10 мА, Тип A.

Пример 2: Расчет дифавтомата для общей группы розеток кухни

Условия: Однофазная сеть 220 В. Кухонные приборы:

• Холодильник: 300 Вт
• Электрический духовой шкаф: 3500 Вт (иногда включается с другой нагрузкой)
• Посудомоечная машина: 2000 Вт
• Микроволновая печь: 1000 Вт
• Другие мелкие приборы (чайник, тостер): 1500 Вт (не все одновременно, но возможны пики)
• Длина кабеля: 20 метров.

1. Расчет суммарной мощности и номинального тока (I_n):

Наиболее вероятная пиковая нагрузка: Духовой шкаф + Посудомоечная машина + Холодильник + Чайник (или микроволновка).

Суммарная рабочая мощность: 3500 Вт + 2000 Вт + 300 Вт + 1500 Вт = 7300 Вт.

Расчетный ток: I = P / U = 7300 Вт / 220 В ≈ 33.18 А.

С учетом 20% запаса: 33.18 × 1.2 = 39.82 А.

Ближайший стандартный номинал дифавтомата: 40 А. (Для такого тока требуется кабель сечением 6 мм² медь). Если уже проложен кабель 2.5мм² (25А) или 4мм² (32А), то такой дифавтомат нельзя ставить. Следует либо перепроектировать нагрузку, либо разделить ее на несколько линий с отдельными дифавтоматами меньшего номинала.

2. Расчет номинального отключающего дифференциального тока (I_Δn):

Для розеточных групп жилых помещений стандартно используется I_Δn = 30 мА.

3. Расчет тока утечки кабеля:

Ток утечки кабеля: 20 м × 0.00025 мА/м = 0.005 мА.

4. Определение типа срабатывания по току утечки:

Большинство современных кухонных приборов (духовка, посудомоечная машина, микроволновка) имеют электронику. Поэтому выбираем Тип A.

5. Определение характеристики мгновенного расцепления (тип):

Для бытовых приборов, включая те, что могут иметь небольшие пусковые токи, подходит Тип C.

Итог: Для данной кухонной линии рекомендуется 2-полюсный дифавтомат C40 с I_Δn=30 мА, Тип A (при условии, что кабель линии выдерживает 40 А).

Пример 3: Расчет вводного дифавтомата для частного дома

Условия: Трехфазный ввод 380 В, общая разрешенная мощность 15 кВт. Длина вводного кабеля до щитка: 30 метров.

1. Расчет номинального тока (I_n):

Общая мощность: 15 кВт = 15000 Вт. Напряжение сети: 380 В.

Расчетный ток (для трехфазной сети, примем cosφ = 0.9): I = P / (√3 × U × cosφ) = 15000 Вт / (1.732 × 380 В × 0.9) ≈ 25.32 А.

С учетом 20% запаса: 25.32 × 1.2 = 30.38 А.

Ближайший стандартный номинал дифавтомата: 32 А. (Вводной кабель должен быть соответствующего сечения, например, 4 или 6 мм² медь, в зависимости от способа прокладки и конкретных условий).

2. Расчет номинального отключающего дифференциального тока (I_Δn):

Для вводного дифавтомата в частном доме, особенно если в доме используются горючие конструкции, рекомендуется пожарозащитный дифавтомат. Выбираем I_Δn = 100 мА (или 300 мА, если требуется более высокая селективность с учетом общей утечки сети).

3. Расчет тока утечки кабеля:

Ток утечки кабеля: 30 м × 0.00025 мА/м = 0.0075 мА. (В данном случае вклад длины кабеля в общий ток утечки всей сети будет незначителен).

4. Определение типа срабатывания по току утечки:

Вводной дифавтомат должен быть максимально универсальным, способным реагировать на утечки от любой домашней электроники. Рекомендуется Тип A. Если в доме есть солнечные панели, зарядка для электромобиля или другое оборудование с гладкими постоянными токами, может потребоваться Тип B.

5. Определение характеристики мгновенного расцепления (тип):

Для вводных автоматов в жилых домах, как правило, применяется Тип C.

6. Селективность:

Вводной дифавтомат должен быть селективным (Тип S), чтобы при срабатывании групповых дифавтоматов (например, 30 мА в ванной) не обесточивался весь дом.

Итог: Для вводного дифавтомата рекомендуется 4-полюсный дифавтомат C32 с I_Δn=100 мА, Тип A, Селективный (Тип S).

Часто задаваемые вопросы (FAQ)

Рекомендации специалистам и монтажникам

Профессиональный подход к выбору и монтажу дифавтоматов является залогом надежной и безопасной электроустановки. Вот несколько ключевых рекомендаций:

1. Всегда следуйте ПУЭ и ГОСТам: Это основа. Не экономьте на безопасности, выбирая дешевые аналоги или игнорируя требования нормативных документов. Особенно внимательно относитесь к выбору I_Δn для влажных помещений (10 мА) и защите розеточных групп (30 мА).
2. Проектируйте селективность защиты:
   • На вводе в квартиру/дом используйте пожарозащитное УЗО или дифавтомат с I_Δn = 100 мА или 300 мА (желательно типа S - селективный).
   • На групповых линиях устанавливайте дифавтоматы с I_Δn = 30 мА (для розеток и общего освещения) и 10 мА (для ванных комнат, теплых полов).
   • Также продумайте селективность по току (номиналу) и времятоковым характеристикам (тип B, C, D) для автоматических выключателей, чтобы при КЗ или перегрузке срабатывал ближайший к месту аварии аппарат, а не вводной.
3. Учитывайте токи утечки кабеля и приборов: При расчете I_Δn для линии с большим количеством приборов или протяженным кабелем, помните, что суммарный нормальный ток утечки (от приборов + от кабеля) не должен превышать 1/3 от номинального отключающего дифференциального тока дифавтомата. Если он выше, возможны ложные срабатывания. В таких случаях рассмотрите возможность разделения линии на несколько групп с отдельными дифавтоматами.
4. Выбирайте правильный тип по форме тока утечки (AC, A, F, B): В современных домах с обилием электроники (компьютеры, инверторные кондиционеры, стиральные машины, светодиодное освещение) все чаще необходимо применять дифавтоматы Типа A или даже Типа F. Тип AC становится устаревшим и может привести к "невидимым" утечкам или ложным срабатываниям.
5. Проверяйте номинальную отключающую способность (I_cn): Убедитесь, что выбранный дифавтомат способен отключить ожидаемый ток короткого замыкания в точке установки. Для большинства бытовых объектов достаточно 4.5 кА или 6 кА, но для объектов, расположенных близко к мощным подстанциям, может потребоваться 10 кА.
6. Используйте качественное оборудование: Приобретайте дифавтоматы от проверенных производителей (например, ABB, Schneider Electric, Legrand, Siemens, IEK, EKF). Сертифицированная продукция гарантирует надежность и соответствие заявленным характеристикам.

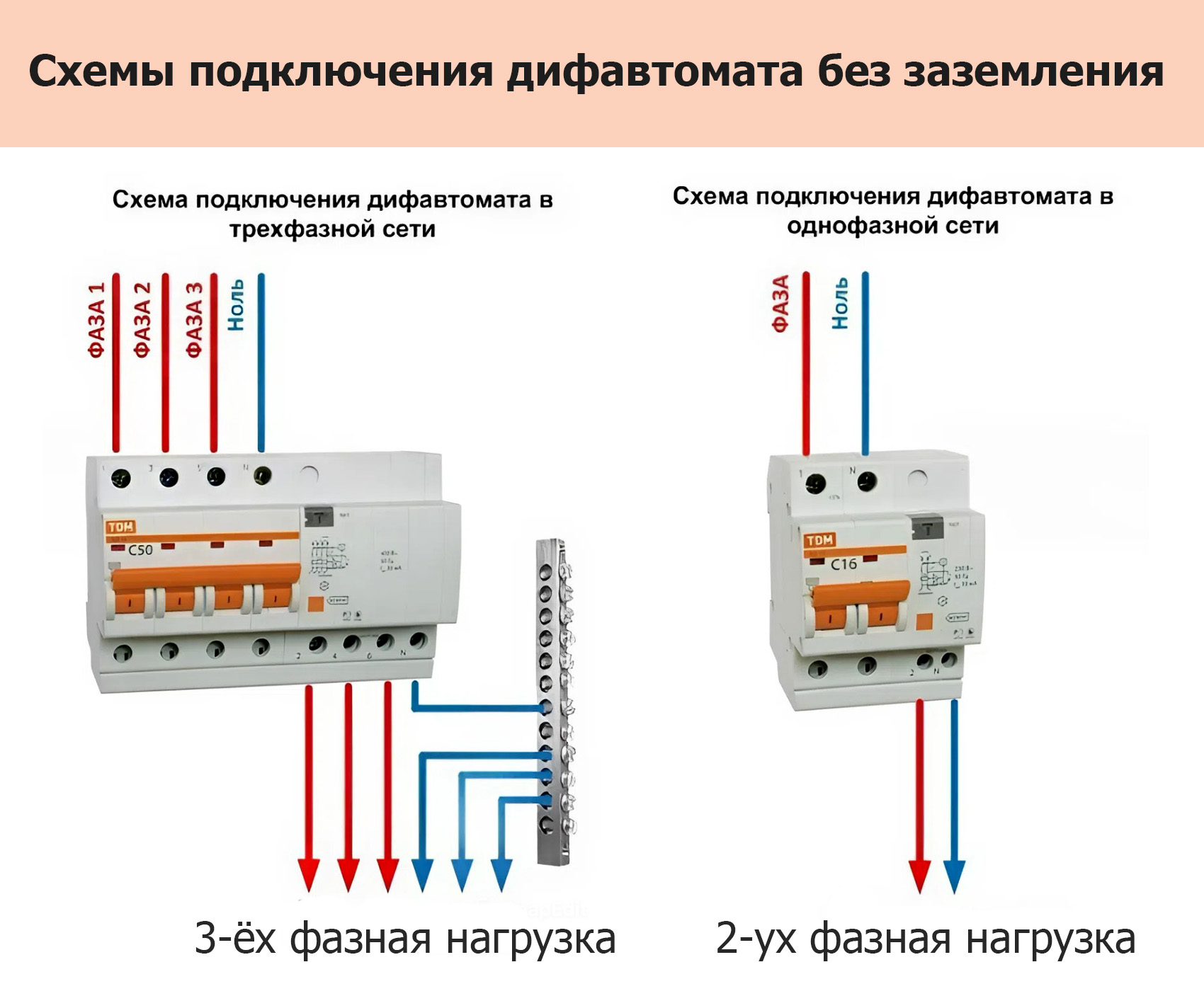

7. Правильное подключение: Особое внимание уделяйте правильности подключения фазного (L) и нулевого (N) проводников к дифавтомату. Перепутывание клемм или неправильное подключение защитного PE-проводника (например, подключение его к N-шине после УЗО/дифавтомата) приведет к некорректной работе или неработоспособности защиты. Заземляющий проводник PE ни в коем случае не должен проходить через дифференциальный трансформатор!
8. Маркировка и документация: После монтажа обязательно маркируйте каждый дифавтомат в щитке, указывая, какую группу он защищает. Составьте однолинейную схему щитка. Это упростит эксплуатацию и обслуживание.
9. Регулярная проверка: Напомните заказчику о необходимости периодического нажатия кнопки "Тест" (не реже одного раза в квартал).

Интересные факты о дифавтоматах

• Изобретение для жизни: Принцип работы УЗО (и, как следствие, дифавтомата) был разработан в Европе в середине 20 века, но широкое распространение получил гораздо позже, после того как правительства стран осознали его потенциал в спасении человеческих жизней. Одними из первых массово внедрять УЗО начали в Австрии в 1950-х годах.
• Почему 30 мА? Ток утечки в 30 мА считается международным стандартом для защиты человека, потому что медицинские исследования показали, что ток такой силы, проходящий через тело человека, с высокой вероятностью не приведет к фибрилляции желудочков сердца, если время воздействия будет менее 300-500 миллисесекунд. Именно на такой порог реагируют большинство бытовых УЗО/дифавтоматов.
• Не только люди, но и животные: Дифавтоматы защищают не только людей, но и домашних животных. Нередки случаи поражения животных током от неисправных электроприборов или проводки, особенно во дворах и на фермах.
• "Пожарный" дифавтомат: УЗО/дифавтоматы на 100 мА и 300 мА часто называют "пожарными" не потому, что они тушат пожар, а потому, что они предотвращают его возникновение. Значительные токи утечки (которые недостаточны для срабатывания обычного автомата, но достаточны для нагрева изоляции) могут привести к ее тлению и возгоранию.
• Дифавтоматы в розетках: Существуют не только модульные дифавтоматы для щитков, но и встроенные в розетки, вилки или даже шнуры питания приборов. Это обеспечивает локальную защиту там, где требуется повышенная безопасность (например, для уличных розеток или электроинструмента).
• Пусковой ток как вызов: Некоторые современные приборы с импульсными блоками питания (например, компьютеры с мощными БП, LED-лампы) могут иметь кратковременные, но значительные токи утечки в момент включения. Это может вызывать ложные срабатывания дифавтоматов старого типа AC. Именно поэтому появились более "умные" типы A, F и B.

Заключение

Дифференциальный автомат — это не просто очередной выключатель в вашем электрощитке, а фундаментальный элемент безопасности современной электроустановки. Его способность комбинировать защиту от перегрузок, коротких замыканий и, что самое важное, от опасных токов утечки, делает его незаменимым стражем вашей жизни, здоровья и имущества.

Правильный выбор дифавтомата, основанный на тщательном расчете мощности, анализе условий эксплуатации (влажность, тип нагрузки, длина кабеля) и строгом следовании нормативным документам (ПУЭ, ГОСТы), является залогом долговечной и безопасной работы всей электрической системы.

Не стоит экономить на безопасности. Инвестиция в качественные дифавтоматы и профессиональный монтаж — это инвестиция в ваше спокойствие и защиту от потенциально катастрофических последствий электрических аварий. Доверяйте проектирование и установку электрооборудования только квалифицированным специалистам, и ваш дом станет по-настоящему безопасным и комфортным.

Помните: электричество не прощает ошибок. Защищайте себя и своих близких!
