Импульсные диоды: устройство, принцип работы и характеристики

Содержание страницы

1. Устройство и основные типы структур
2. Материалы: Битва технологий
3. Динамика переключения: Переходные процессы
4. Мягкость восстановления (Softness Factor)
5. Практическое применение
6. Преимущества и недостатки импульсных диодов
7. Интересные факты об импульсных диодах
8. FAQ: Часто задаваемые вопросы
Заключение

Импульсный диод — это класс полупроводниковых диодов, оптимизированных для работы в высокоскоростных импульсных режимах (ключевой режим) и цепях высокой частоты. В отличие от стандартных выпрямительных диодов, работающих на частоте 50-60 Гц, импульсные приборы способны переключаться из открытого состояния в закрытое и обратно за наносекунды или микросекунды.

Они являются «сердцем» современной силовой электроники. Без них невозможно представить работу импульсных блоков питания (SMPS), инверторов, преобразователей частоты и систем управления двигателями.

Историческая справка:
Эволюция импульсных диодов началась задолго до появления кремниевых чипов. Первые точечные диоды (детекторные кристаллы), использовавшиеся в радиолокаторах времен Второй мировой войны, по своей сути были прародителями современных импульсных диодов Шоттки. Переход от германия к кремнию в 1960-х годах позволил повысить рабочие температуры и напряжения. Настоящая революция произошла с внедрением эпитаксиальных технологий и, позднее, широкозонных полупроводников (SiC и GaN), которые открыли эру сверхбыстрой и высоковольтной электроники.

1. Устройство и основные типы структур

Конструкция импульсного диода диктуется требованием минимизации паразитных емкостей и времени жизни неосновных носителей заряда. Рассмотрим основные архитектуры, применяемые в современной промышленности.

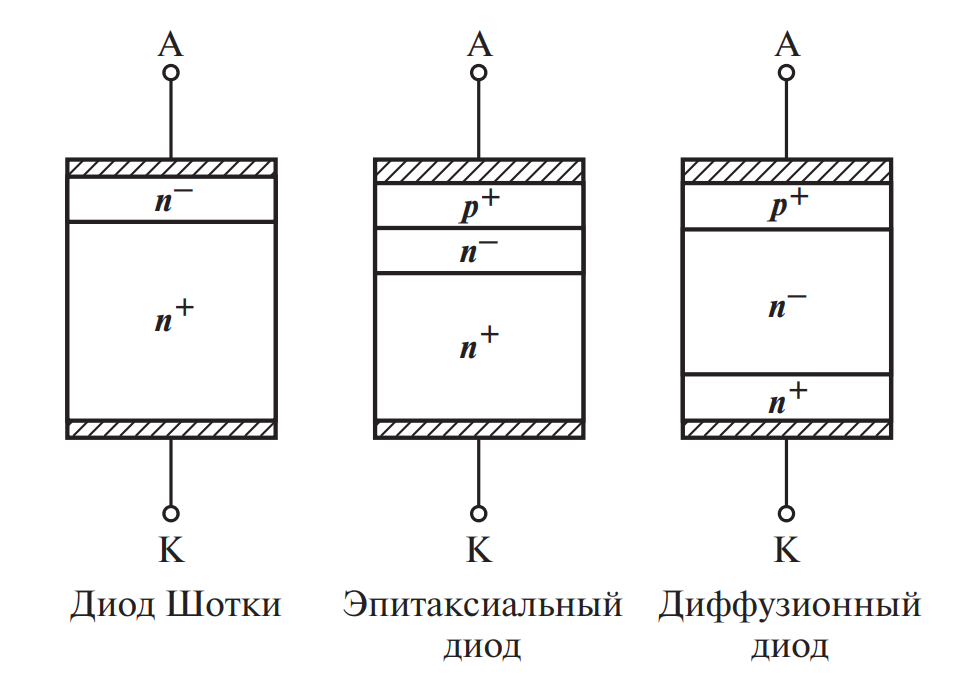

На Рисунке 1 представлены схематические разрезы трех фундаментальных типов структур импульсных диодов.

Рис. 1. Основные структуры импульсных диодов (разрезы кристаллов).
Слева направо:
а) Диод Шоттки: Переход металл—полупроводник.
б) Эпитаксиальный диод: p-n переход с тонкой базой.
в) Диффузионный диод: p-n переход с глубокой диффузией.
Обозначения на рисунке: А — Анод (металлический контакт), К — Катод (металлический контакт). Слои полупроводника: p+ — сильно легированная область дырочной проводимости, n- — слабо легированная база, n+ — сильно легированная подложка.

1.1. Импульсные диоды Шоттки

Диоды Шоттки занимают особую нишу. Их ключевое отличие заключается в использовании перехода металл—полупроводник вместо классического p-n переходя.

Аналогия: Представьте обычный p-n переход как таможню, где людям (носителям заряда) нужно время, чтобы заполнить декларации и пройти контроль. Переход Шоттки — это открытый турникет в метро: проход происходит мгновенно, без бюрократии.

В диодах Шоттки ток переносится основными носителями заряда. Это означает отсутствие эффекта накопления неосновных носителей в базе (инжекции). Результат — феноменально быстрое переключение (единицы наносекунд). Время обратного восстановления \( t_{rr} \) в классическом понимании отсутствует; задержка обусловлена лишь перезарядом барьерной емкости перехода.

1.2. Диоды с p-n переходом (Эпитаксиальные и Диффузионные)

Для работы с высокими напряжениями используют классический p-n переход. Здесь ключевую роль играет технология создания базовой области (n-слоя).

Эпитаксиальные диоды: Базовая область «выращивается» на низкоомной подложке. Это позволяет получить очень тонкую базу и точный контроль профиля легирования. Используются для напряжений до 600–1200 В.
Диффузионные диоды: p-n переход формируется путем диффузии примесей в толстую пластину кремния. Технология дешевле, но параметры переключения хуже. Однако, именно диффузионный метод позволяет создавать монстров на напряжения до 6500 В.

2. Материалы: Битва технологий

Выбор полупроводникового материала определяет предельные возможности прибора.

2.1. Кремний (Si)

Классика жанра. Кремниевые диоды Шоттки идеальны для низковольтных цепей (выходные выпрямители компьютерных блоков питания), но их обратное напряжение ограничено физикой пробоя — обычно не более 150–200 В (в редких специальных сериях до 400 В).

2.2. Арсенид галлия (GaAs)

Импульсные диоды Шоттки на основе GaAs позволяют поднять планку рабочего напряжения до 600 В. Они обладают отличными частотными свойствами, но дороже в производстве и более хрупкие.

2.3. Карбид кремния (SiC) — Материал будущего

SiC — это широкозонный полупроводник, который совершил революцию.

Напряжение: Диоды Шоттки на SiC достигают 1200 В и даже 1700 В, что недостижимо для кремниевых Шоттки.
Температура: Способны работать при температурах кристалла свыше 175°C.
Быстродействие: Отсутствие обратного тока восстановления (только емкостной ток) даже при высоких напряжениях.

Однако, в диодах с p-n переходом (биполярных) на основе SiC рабочие токи пока ограничены десятками ампер из-за отсутствия глубокой модуляции проводимости базы, характерной для Si приборов.

**Сравнительная таблица материалов для импульсных диодов**
Параметр	Кремний (Si) Шоттки	Кремний (Si) p-n Fast Recovery	Карбид кремния (SiC) Шоттки
Макс. напряжение	~200 В (редко 400 В)	до 6500 В	до 1700 В (и выше)
Время восстановления	< 10 нс (емкостное)	30 нс – 5 мкс	< 20 нс (емкостное)
Падение напряжения (Vf)	Низкое (0.4 – 0.8 В)	Среднее (1.0 – 2.5 В)	Высокое (1.2 – 1.8 В)
Температурная стабильность	Низкая (утечки растут)	Средняя	Высокая

3. Динамика переключения: Переходные процессы

Инерционность импульсных диодов — главный враг разработчика. Рассмотрим детально, что происходит внутри кристалла при включении и выключении.

3.1. Процесс включения (Turn-On)

Казалось бы, подал «плюс» на анод — и ток потек. На практике все сложнее.

При резком переключении из закрытого состояния в открытое, база диода (область n-) имеет высокое начальное сопротивление. Носители заряда еще не успели заполнить базу. Это вызывает кратковременный скачок прямого напряжения.

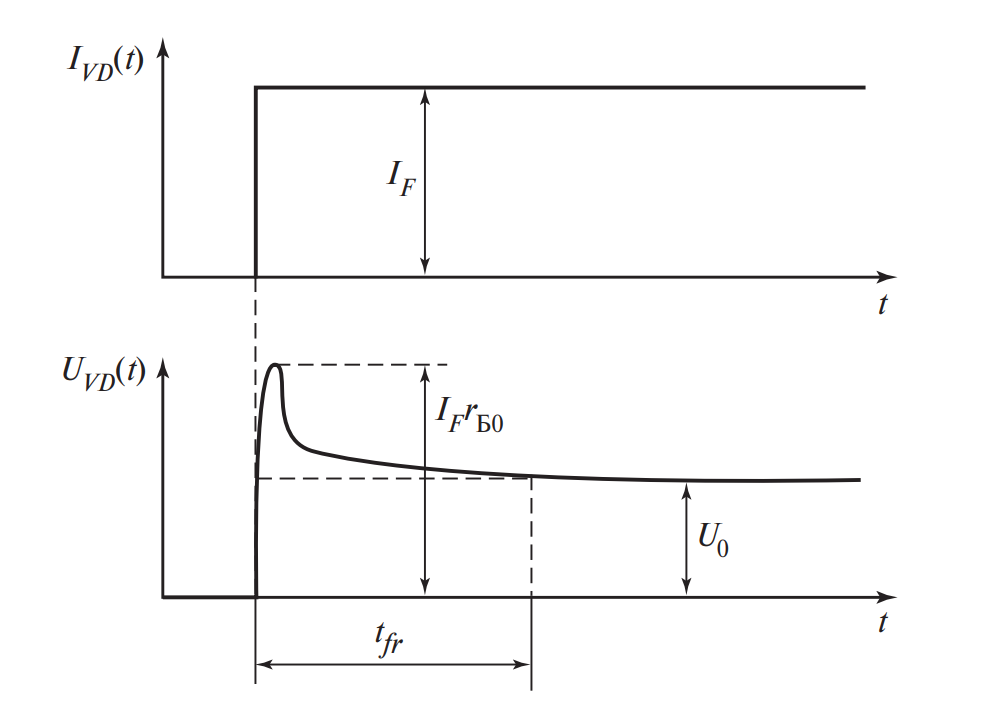

На Рисунке 2 показана осциллограмма этого процесса.

Рис. 2. Изменение напряжения на импульсном диоде при включении.
Обозначения:
\( I_F \) — установившийся прямой ток.
\( U_{VD}(t) \) — напряжение на диоде.
\( U_0 \) — установившееся прямое напряжение.
\( t_{fr} \) — время установления прямого сопротивления.
\( r_{Б0} \cdot I_F \) — пиковое напряжение, определяемое начальным сопротивлением базы.

Скачок напряжения можно приближенно описать законом Ома для начального момента времени: \( U_{peak} \approx I_F \cdot r_{Б0} + L_{s} \frac{di}{dt} \)Где \( r_{Б0} \) — начальное омическое сопротивление базы, а \( L_{s} \) — паразитная индуктивность корпуса.

Постепенно происходит процесс модуляции проводимости: инжектированные носители насыщают базу, её сопротивление падает, и напряжение снижается до стационарного уровня \( U_0 \) (обычно 1–2 В). Время \( t_{fr} \) (время установления прямого сопротивления) — это интервал, за который напряжение возвращается к уровню 110% (коэффициент 1,1) от \( U_0 \).

3.2. Процесс выключения (Turn-Off) и обратное восстановление

Это самый критичный режим работы для силовой электроники. Когда напряжение меняет полярность, диод не может закрыться мгновенно.

Аналогия: Представьте разогнанный грузовой состав. Если резко нажать на тормоз, он не остановится мгновенно — инерция потащит его вперед. В диоде роль «инерции» играет накопленный заряд \( Q_{rr} \) в базе.

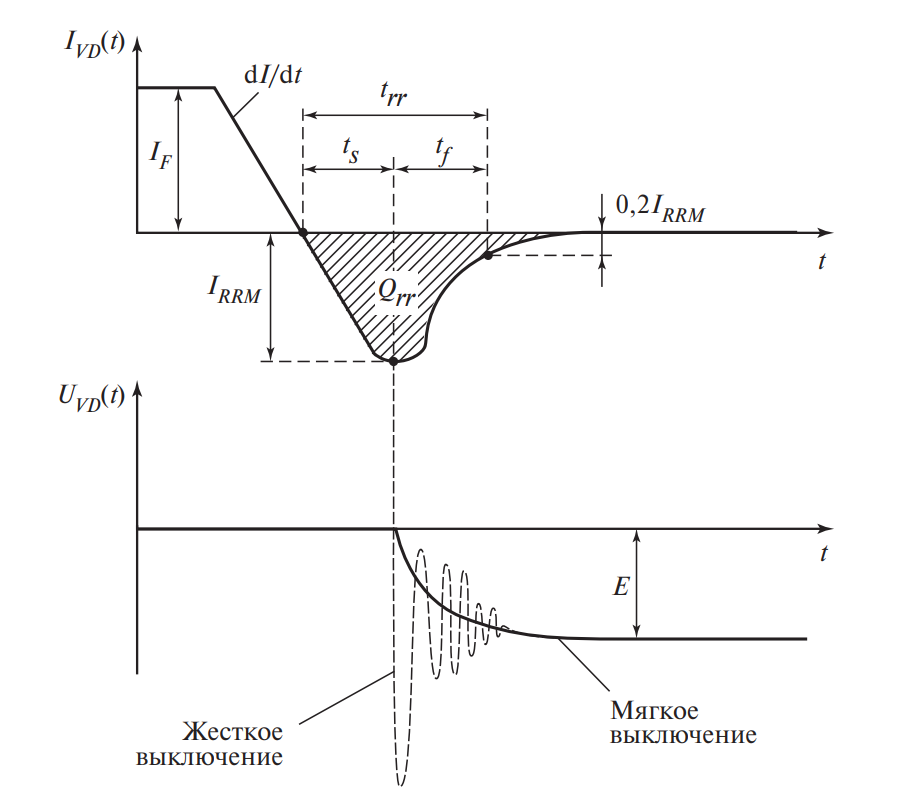

На Рисунке 3 (ранее Рис. 2.5) показан ток через диод при выключении.

Рис. 3. Процесс обратного восстановления импульсного диода.
График показывает резкое нарастание обратного тока \( I_{rr} \) и его последующий спад.

Этапы процесса:

Ток падает до нуля, но диод остается открытым (проводящим) из-за избыточных зарядов.
Ток уходит в отрицательную область (обратный ток), «выкачивая» заряды из базы.
Обратный ток достигает пика \( I_{RRM} \).
Заряд истощается, p-n переход восстанавливает запирающие свойства, и ток спадает до нуля.

Для количественной оценки вводят параметр \( Q_{rr} \) (заряд обратного восстановления), который равен площади под кривой обратного тока:

Q_{rr} = \int_{t_0}^{t_1} i_R(t) \, dt

Время восстановления обратного сопротивления \( t_{rr} \) измеряется от момента перехода тока через ноль до момента, когда обратный ток спадает до 20% (коэффициент 0,2) от своего максимума \( I_{RRM} \).

Внимание! Высокий пиковый обратный ток может превышать прямой ток в несколько раз! Это создает колоссальные перегрузки для транзистора, управляющего диодом, и может привести к его тепловому пробою.

4. Мягкость восстановления (Softness Factor)

Не так страшен сам обратный ток, как скорость его исчезновения. Резкий обрыв обратного тока (Snap-off) вызывает огромные выбросы напряжения на паразитных индуктивностях монтажа \( L_{\sigma} \), согласно формуле:

U_{surge} = — L_{\sigma} \frac{di_{rr}}{dt}

Для оценки характера процесса вводят коэффициент мягкости \( S \):

S = \frac{t_f}{t_s}

Где:

\( t_s \) — время нарастания обратного тока (от нуля до пика).
\( t_f \) — время спада обратного тока (от пика до 0.2 пика).

Классификация по мягкости:

S < 1 (Жесткое восстановление): Опасно. Высокие \( di/dt \), сильные перенапряжения, высокочастотный звон, электромагнитные помехи (EMI).
S > 1 (Мягкое восстановление): Оптимально. Плавный спад тока снижает перенапряжения. Для современных диодов с маркировкой «Soft Recovery» стремятся сделать скорости нарастания и спада примерно одинаковыми или \( t_f \) больше.

5. Практическое применение

Импульсные диоды используются в:

Импульсных источниках питания (AC/DC, DC/DC).
Драйверах электродвигателей (в качестве «freewheeling» диодов).
Схемах коррекции коэффициента мощности (PFC).
Сварочных инверторах.
Демпфирующих цепях (Snubbers) для защиты транзисторов.

Параллельное соединение:
Средний прямой ток одного кристалла (чипа) обычно ограничен значениями 50, 100, 150 А. Для создания мощных модулей на тысячи ампер кристаллы соединяют параллельно внутри одного корпуса.

6. Преимущества и недостатки импульсных диодов

Преимущества:

Высокая скорость работы (МГц).
Минимальные потери на переключение (особенно SiC).
Компактные размеры при высоких мощностях.

Недостатки:

Более высокое падение напряжения в прямом направлении по сравнению с низкочастотными диодами (для высоковольтных версий).
Генерация электромагнитных помех при жестком восстановлении.
Цена (особенно для SiC и GaN).

7. Интересные факты об импульсных диодах

Кот и усы. Самый первый «импульсный диод» — это детектор «кошачий ус» (Cat’s-whisker detector), использовавшийся в начале XX века в радиоприемниках. Это был простейший диод Шоттки (металлическая игла на кристалле галенита).
Золотое легирование. В старых кремниевых быстрых диодах (FRD) использовали атомы золота или платины. Их внедряли в кремний для создания «ловушек», которые ускоряли рекомбинацию носителей заряда и уменьшали время восстановления, хотя это и увеличивало утечки.
Космическая стойкость. Диоды на основе карбида кремния (SiC) гораздо более устойчивы к космической радиации, чем обычные кремниевые, что делает их идеальными для спутников.
Эффект защелкивания. Если скорость нарастания напряжения \( dV/dt \) при восстановлении слишком высока, паразитная емкость может спровоцировать ложное срабатывание схем управления, хотя сам диод это выдержит.
Алмазные перспективы. Теоретически, лучшим материалом для импульсных диодов является синтетический алмаз, который превосходит SiC по всем параметрам, но технологии его массового производства пока слишком дороги.
Светящиеся побочные эффекты. Некоторые высоковольтные SiC диоды при работе в режиме лавинного пробоя могут испускать слабое свечение, работая как очень неэффективный светодиод.
Обратная сторона скорости. Чем быстрее диод, тем, как правило, больше падение напряжения на нем в открытом состоянии. Это фундаментальный компромисс между статическими и динамическими потерями.

8. FAQ: Часто задаваемые вопросы

1. Почему обычный выпрямительный диод нельзя использовать в импульсном блоке питания?

Обычный диод (например, серии 1N4007) слишком «медленный». Он не успеет закрыться при смене полярности на частоте, скажем, 50 кГц. Это приведет к короткому замыканию выхода трансформатора через диод в течение нескольких микросекунд каждый цикл, что вызовет мгновенный перегрев и взрыв диода или управляющего транзистора.

2. Что такое «Soft Recovery» и зачем за это переплачивать?

Диоды с «мягким восстановлением» уменьшают высокочастотный звон и выбросы напряжения при выключении. Это позволяет сэкономить на защитных цепях (снабберах) и снизить уровень электромагнитных помех, что упрощает сертификацию устройства.

3. Можно ли заменить диод Шоттки на ультрабыстрый (Ultrafast) кремниевый диод?

Зависит от напряжения и схемы. Шоттки имеют меньшее падение напряжения (выше КПД), но большие токи утечки и низкое пробивное напряжение. Если напряжение в схеме ниже 100В, Шоттки предпочтительнее. Выше 200В — обычно ставят Ultrafast. Прямая замена возможна, но может упасть КПД.

4. Греется ли диод, если ток через него не течет (в закрытом состоянии)?

Да, может греться. У мощных диодов Шоттки, особенно при высоких температурах (100°C+), обратный ток утечки может достигать десятков миллиампер. При высоком обратном напряжении это создает ощутимую мощность потерь (\( P = U_{rev} \cdot I_{leak} \)), что может привести к терморазгону.

5. Как проверить импульсный диод мультиметром?

Обычный мультиметр проверит только целостность перехода (открывается/закрывается). Он не покажет время восстановления \( t_{rr} \). Диод может «звониться» как исправный, но в схеме перегреваться из-за деградации динамических свойств («медленный» отклик). Для полной проверки нужен осциллограф и стенд динамических испытаний.

Заключение

Импульсные диоды — это критически важные компоненты современной энергетической электроники. Понимание физики их работы, процессов накопления и рассасывания заряда, а также правильный выбор типа (Шоттки, Si-Fast, SiC) позволяет инженерам создавать надежные и эффективные устройства. От наносекундных переключений в материнской плате компьютера до киловольтных преобразователей в электровозах — везде работают эти незаметные, но незаменимые полупроводниковые ключи.

Нормативная база

ГОСТ 20859.1-89 — Приборы полупроводниковые силовые. Общие технические условия.
ГОСТ 25529-82 — Диоды полупроводниковые. Термины, определения и буквенные обозначения. Определяет термины \( t_{rr} \), \( Q_{rr} \) и другие.
ГОСТ IEC 60747-2-2013 — Полупроводниковые приборы. Часть 2. Дискретные приборы. Выпрямительные диоды.

Список литературы

Флоренцев С.Н. Силовая электроника. Современное состояние и перспективы развития. — М.: МЭИ, 2018.
Семенов Б.Ю. Силовая электроника для любителей и профессионалов. — М.: Солон-Р, 2001.
Балашов В.М. и др. Мощные полупроводниковые приборы. Диоды, тиристоры. Справочник. — М.: Радио и связь.
Application Note AN-9005. Reverse Recovery Behavior of Diodes. — Infineon Technologies.
