Акустические, кварцевые и жидкокристаллические термометры

Содержание страницы

1. Акустические (ультразвуковые) термометры
2. Кварцевые термометры (Пьезоэлектрические)
3. Жидкокристаллические термоиндикаторы
4. Сравнительная характеристика специальных термометров
5. Преимущества и недостатки
6. Интересные факты о термометрии
7. FAQ: Часто задаваемые вопросы
Заключение

Что делать, когда обычный ртутный градусник или стандартная термопара не справляются? Как измерить температуру внутри ядерного реактора, с высочайшей точностью определить нагрев кварцевого генератора или визуализировать «горячие точки» на микросхеме? Здесь на сцену выходят специальные методы термометрии.

Данная статья посвящена трем уникальным классам приборов: акустическим (основанным на скорости звука), кварцевым (использующим частотный резонанс) и жидкокристаллическим (меняющим цвет).

Историческая справка: Попытки связать скорость звука с температурой предпринимал еще Исаак Ньютон, но точную формулу вывел Пьер-Симон Лаплас в начале XIX века. А вот жидкие кристаллы были открыты австрийским ботаником Ф. Рейнитцером в 1888 году, хотя их применение в термометрии началось лишь во второй половине XX века с развитием микроэлектроники.

1. Акустические (ультразвуковые) термометры

Физический принцип действия

Акустическая термометрия — это элегантный метод, базирующийся на фундаментальной физике газов и твердых тел. Принцип действия таких термометров основан на прямой зависимости скорости распространения звука в среде от значения термодинамической температуры.

Представьте, что молекулы вещества — это люди, передающие друг другу эстафетную палочку (звуковую волну). В холодной среде люди двигаются вяло, и передача идет медленно. В горячей среде они «бегают» быстрее, сталкиваются чаще, и эстафета передается с огромной скоростью.

Если мы создадим термочувствительный элемент термометра в виде резонатора, заполненного газом или жидкостью, то физическое состояние такой системы будет описываться уравнением состояния идеального газа, преобразованным для скоростных характеристик. Для такой системы будет справедливо уравнение:

\upsilon^2 = \frac{C_P}{C_V} \cdot \frac{RT}{m} \] или в явном виде для скорости: \[ \upsilon = \sqrt{\frac{C_P}{C_V} \frac{RT}{m}}

где:

\(\upsilon\) – скорость распространения звука (м/с);
\(R\) – универсальная газовая постоянная (\(8,314 \, \text{Дж}/(\text{моль} \cdot \text{К})\));
\(T\) – термодинамическая температура (К);
\(m\) – молярная масса газа (кг/моль);
\(C_P\) – удельная теплоемкость газа при постоянном давлении;
\(C_V\) – удельная теплоемкость газа при постоянном объеме.

Отношение \( \gamma = C_P / C_V \) называется показателем адиабаты. Из формулы видно, что если мы знаем состав газа (знаем \(m\) и \(\gamma\)), то измерение сводится исключительно к точному определению скорости звука.

Конструкция и особенности измерения

Прибор не так прост, как кажется. Он содержит первичный преобразователь с газообразным, жидким или твердым термометрическим телом, имеющим температуру \(T\), подлежащую измерению. Но чтобы исключить влияние изменения длины резонатора от нагрева или изменения давления газа, в схему часто включают опорный первичный преобразователь. Этот опорный элемент содержит такое же термометрическое тело, но находится при известной и постоянной температуре \(T_0\).

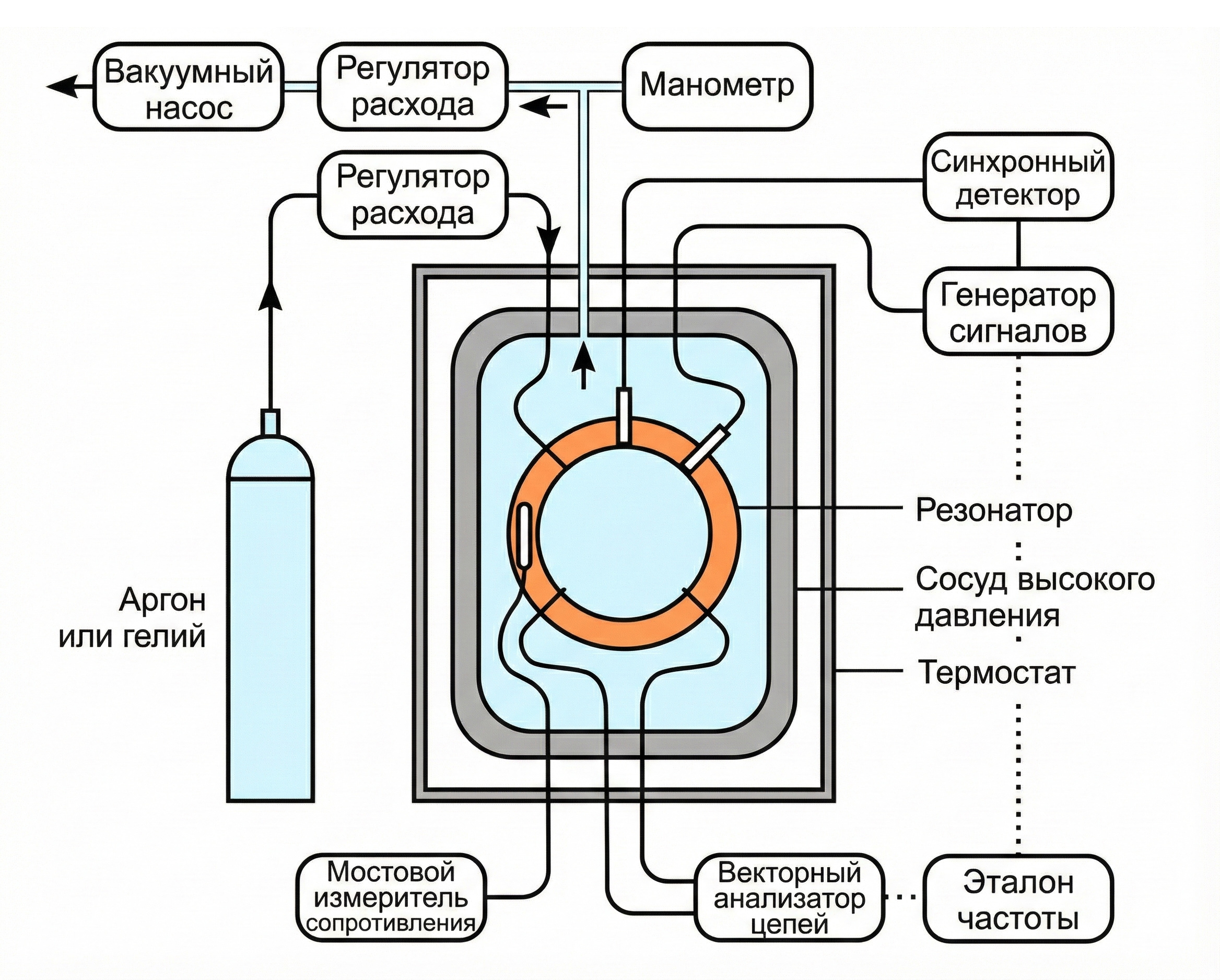

Рисунок 1. Схема установки типичного акустического газового термометра (AGT).

В центре расположен сферический резонатор, заполненный газом (аргоном или гелием) и оснащенный акустическими микрофонами. Для обеспечения высокой точности резонатор помещен в сосуд под давлением и термостат. Система включает вакуумный насос, контроллеры потока газа и прецизионную электронную аппаратуру для генерации и анализа звуковых сигналов.

Сравнивая сигналы от двух каналов, можно добиться высочайшей точности. Погрешности измерений с помощью акустического термометра в метрологической практике при реализации на резонаторе с гелием (гелий ведет себя почти как идеальный газ) составляет феноменальные 0,001…0,01 К в диапазоне криогенных и нормальных температур (4,2…300 К).

Почему гелий? Гелий имеет очень низкую температуру сжижения и остается газом в широчайшем диапазоне. Кроме того, как одноатомный газ, он имеет стабильный показатель адиабаты \(\gamma \approx 1.67\).

Промышленное применение: экстремальные условия

Газовые акустические термометры — это эталоны. А что в промышленности? Там используют твердотельные резонаторы. Скорость звука в твердом теле также зависит от модуля упругости Юнга, который меняется с температурой.

Для термометра с резонатором из тугоплавких материалов — кварца, молибдена, вольфрама или сапфира — для промышленного использования погрешность находится в пределах от десятых долей кельвина до 1% при экстремальных температурах 300…3000 К. Это делает их незаменимыми в металлургии и ядерной энергетике, где обычные датчики просто расплавятся или разрушатся.

2. Кварцевые термометры (Пьезоэлектрические)

Принцип работы: частота и резонанс

Кварцевый термометр – это высокоточный цифровой прибор, принцип действия которого основан на температурной зависимости собственной резонансной частоты кварцевого пьезоэлемента.

Все мы знаем, что в кварцевых часах кристалл используется для отсчета времени из-за его стабильности. Однако, если вырезать кристалл под специальным углом (так называемый «термометрический срез»), его частота начнет линейно и сильно зависеть от температуры.

Представьте гитарную струну. Если её нагреть, материал расширится, натяжение изменится, и тон (частота) звучания поплывет. Кварцевый резонатор работает так же: температура меняет упругие свойства кристалла, меняя его «ноту».

Частота \(f\) пьезоэлектрического кристалла кварца обладает высокой кратковременной стабильностью, что позволяет фиксировать малейшие изменения. Температурная зависимость частоты описывается полиномом третьего порядка:

\[ f(t) = f_0 (1 + at + bt^2 + ct^3) \]

где:

\(t\) – температура кварца (°С);
\(f_0\) – начальная частота при 0°С;
\(a, b, c\) – константы (коэффициенты температурной чувствительности), определяемые из эксперимента при различных температурах в ходе совместных измерений (калибровки).

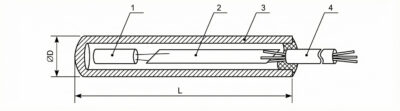

Рисунок 2. Устройство датчика кварцевого термометра (в разрезе).
1 — чувствительный элемент (кварцевый кристалл-резонатор);
2 — внутренние соединительные провода и элементы крепления;
3 — защитный герметичный корпус (гильза), заполненный гелием для улучшения теплопередачи;
4 — выходной электрический кабель.

Характеристики и ограничения

Кварцевые термометры — чемпионы по разрешающей способности. Основной диапазон их применения составляет от –80 до +250°С. В этом узком диапазоне разрешение достигает невероятных \(10^{-6}\) К (одной миллионной градуса!). Рабочий частотный диапазон самого кристалла обычно лежит в пределах 5…30 МГц.

Однако у всего есть цена. У этих приборов есть два врага:

Старение кристалла: Со временем частота «уплывает» даже без смены температуры.
Гистерезис: Для кварцевого термометра наблюдается тепловой гистерезис, достигающий 0,05 К. Это означает, что если нагреть датчик до 100°С, а потом остудить до 20°С, он покажет значение, немного отличающееся от того, что было при первоначальном нагреве до 20°С. Это связано с внутренними механическими напряжениями в кристаллической решетке.

3. Жидкокристаллические термоиндикаторы

Визуализация тепловых полей

Если предыдущие методы давали нам цифры, то этот метод дает нам «картинку». Жидкокристаллический (ЖК) термоиндикатор – это устройство, содержащий слой термотропного жидкокристаллического вещества.

Жидкие кристаллы — это уникальное состояние материи, «мезофаза», сочетающая текучесть жидкости и упорядоченность твердого кристалла. В определенном интервале температур такое вещество изменяет свою пространственную структуру (шаг спирали молекул) так, что падающий на него свет белого источника отражается с изменением цвета (длины волны), резко зависящим от температуры.

Цветовая гамма и типы кристаллов

Наиболее ценны как жидкокристаллические термоиндикаторы вещества холестерической структуры (производные холестерина). Их молекулы уложены слоями, закрученными в спираль. При нагревании шаг спирали меняется, что меняет спектр отраженного света (подобно дифракционной решетке).

ЖК термоиндикатор работает по принципу «радуги»:
1. При достижении пороговой температуры он становится красным (наибольшая длина волны).
2. Затем, нагреваясь до более высокой температуры, он становится оранжевым.
3. Далее следуют желтый, зеленый, синий.
4. И, наконец, фиолетовый при максимальной температуре диапазона.

Рисунок 3. Принцип действия и применение жидкокристаллических термоиндикаторов.
Слева: График зависимости длины волны отраженного света от температуры для холестерических жидких кристаллов. Видно смещение спектра от красного (низкая температура) к синему (высокая температура) при изменении шага спирали молекул.
Справа: Примеры использования: термочувствительные пленки для визуализации теплового поля руки и медицинские термометры-полоски.

Таким образом, слой жидких кристаллов образует различную гамму цветов в зависимости от температуры участков объекта измерений. Это позволяет мгновенно увидеть распределение тепла.

Чувствительность и применение

Жидкие кристаллы реагируют на очень незначительные изменения температуры, иногда в пределах 0,01…0,1 К. Такая чувствительность открывает широкие возможности:

Техника: С их помощью можно визуализировать изменение температурного поля поверхности нагретых тел, обнаруживать дефекты в композитных материалах.
Электроника: Визуализация полей ИК и СВЧ излучения (там, где излучение нагревает поглощающую подложку).
Медицина: Диагностика воспалительных очагов, опухолей или нарушений кровообращения (термография). Воспаленный участок кожи всегда горячее здорового.

4. Сравнительная характеристика специальных термометров

Чтобы студенту было проще разобраться в выборе метода, сведем данные в таблицу.

Тип термометра	Физический принцип	Рабочий диапазон (типичный)	Точность / Разрешение	Главное преимущество
Акустический (Газовый)	Зависимость скорости звука от T	4.2 … 300 К (Гелий)	0.001 … 0.01 К	Первичный эталон, высокая точность при низких T
Акустический (Твердотельный)	Модуль упругости от T	300 … 3000 К	0.2 … 1%	Работа в экстремально высоких температурах
Кварцевый	Резонансная частота от T	-80 … +250 °C	до \(10^{-6}\) К	Рекордное разрешение, цифровой выходной сигнал
Жидкокристаллический	Селективное отражение света	Узкие диапазоны (напр. 36…42 °C)	0.1 … 0.5 К (визуально)	Наглядная визуализация тепловых полей, дешевизна

5. Преимущества и недостатки

Акустические методы

Плюсы: Возможность измерения средней температуры по пути звука (а не в точке), мгновенный отклик в газах, экстремальные диапазоны.
Минусы: Сложная аппаратура, необходимость знания точного состава газа (влажность воздуха сильно влияет на скорость звука).

Кварцевые методы

Плюсы: Непревзойденная чувствительность, отсутствие влияния длины проводов (передается частота, а не уровень напряжения), долговременная стабильность при правильном использовании.
Минусы: Узкий температурный диапазон (кварц разрушается при высоком нагреве), наличие гистерезиса, хрупкость датчика.

Жидкокристаллические методы

Плюсы: Не требуют питания (пленочные индикаторы), позволяют видеть картину целиком, безопасны.
Минусы: Субъективность считывания цвета, старение кристаллов (выцветание) под действием ультрафиолета, узкий динамический диапазон одного индикатора.

6. Интересные факты о термометрии

Звук абсолютного нуля. Теоретически при абсолютном нуле (-273,15°C) движение молекул останавливается, и звук в идеальном газе распространяться не может. Акустические термометры приближаются к этому пределу, но не достигают его.
Сверчок-термометр. Существует природный акустический термометр. Частота стрекотания сверчка зависит от температуры воздуха. По формуле Долбира: посчитайте количество стрекотаний за 25 секунд, разделите на 3 и прибавьте 4 — получите температуру в градусах Цельсия (приблизительно).
Кварцевый «срез». Кристалл кварца можно вырезать так, что он вообще перестанет реагировать на температуру (AT-срез для часов), или так, чтобы реакция была максимальной (LC-срез для термометров). Все зависит от угла распила.
Космические технологии. Акустические термометры используются для измерения температуры в камерах сгорания ракетных двигателей, где любой другой датчик сгорел бы за миллисекунды.
Кольца настроения. Популярные в 90-х «кольца настроения», меняющие цвет, — это не магия, а обычный жидкокристаллический термометр, реагирующий на температуру пальца.
Резонанс. Собственная частота кварцевого термометра (около 28 МГц) означает, что кристалл механически вибрирует 28 миллионов раз в секунду.
Сверхточность. Современные акустические термометры используются для переопределения самой единицы измерения Кельвин в новой системе СИ.

7. FAQ: Часто задаваемые вопросы

1. Почему нельзя использовать кварцевый термометр для измерения температуры стали (1500°С)?

Кварц (SiO2) имеет фазовый переход (точка Кюри для пьезоэффекта и структурные изменения) при температуре около 573°С. При нагреве выше этой точки он теряет пьезоэлектрические свойства и разрушается механически.

2. Влияет ли шум в помещении на акустический термометр?

Обычно нет, так как промышленные акустические термометры работают на ультразвуковых частотах, которые значительно выше слышимого спектра шума завода или лаборатории.

3. Токсичны ли жидкие кристаллы?

Большинство современных термоиндикаторов инкапсулированы в полимерную пленку. Сами по себе вещества холестерического типа малотоксичны, но, как и любую химию, глотать их не стоит. В герметичном виде они абсолютно безопасны.

4. Что такое гистерезис простыми словами?

Представьте поролоновую подушку. Если на неё нажать, она промнется. Если убрать руку, она вернется в форму, но не мгновенно. Если измерять её толщину сразу после нажатия, она будет чуть меньше «настоящей». В термометрах это приводит к разнице показаний при нагреве и остывании.

5. Какой термометр выбрать для домашней аптечки?

Ни один из перечисленных выше (в чистом виде). Акустические и кварцевые — это лабораторное/промышленное оборудование. Жидкокристаллические полоски на лоб существуют, но они дают лишь оценочный результат («есть жар» или «нет»). Лучше использовать электронный термисторный или инфракрасный термометр.

Заключение

Специальные термометры занимают важнейшие ниши там, где традиционные методы бессильны. Акустические методы позволяют нам заглянуть в мир сверхнизких температур и сверхвысоких энергий. Кварцевые резонаторы обеспечивают цифровую точность, необходимую для современной науки. А жидкие кристаллы делают невидимое тепло видимым, помогая врачам и инженерам. Понимание физики этих процессов — ключ к правильному выбору инструмента для любой технической задачи.

Список литературы:

Гордов А.Н., Жагулло О.М., Иванова А.Г. Основы температурных измерений. — М.: Энергоатомиздат, 1992.
Фокин В.М., Бойков Г.П., Видин Ю.В. Основы технической теплометрии: Учебное пособие. — М.: Машиностроение-1, 2005.
Preston-Thomas H. The International Temperature Scale of 1990 (ITS-90) // Metrologia. 1990. Vol. 27.
