Запираемый тиристор (GTO): теория, устройство, характеристики

Содержание страницы

1. Проблематика обычных тиристоров: почему их сложно выключить?
2. Конструктивные особенности запираемых тиристоров (GTO)
3. Коэффициент запирания и математическая модель
4. Переходный процесс выключения: Три этапа
5. Сравнение GTO с другими силовыми ключами
6. Преимущества и недостатки
7. Интересные факты о GTO тиристорах
8. FAQ: Часто задаваемые вопросы
Заключение

Запираемый тиристор — это мощный полупроводниковый ключ, который объединяет в себе преимущества обычного тиристора (способность коммутировать огромные токи и напряжения) и транзистора (полная управляемость). В технической литературе он часто обозначается аббревиатурой GTO (Gate Turn-Off thyristor).В отличие от классических тиристоров, которые после включения «защелкиваются» и могут быть выключены только снятием напряжения с анода, запираемые тиристоры способны переходить в закрытое состояние под действием импульса тока отрицательной полярности, поданного на управляющий электрод.

Историческая справка: Первые теоретические обоснования возможности создания запираемых тиристоров появились еще в начале 1960-х годов в лабораториях General Electric (США). Однако, реальное промышленное применение GTO началось лишь в конце 1970-х — начале 1980-х годов, когда японские компании (Hitachi, Toshiba) усовершенствовали технологию литографии, позволившую создать сложную структуру катода. Это стало революцией в тяговом электроприводе, позволив избавиться от громоздких узлов принудительной коммутации.

1. Проблематика обычных тиристоров: почему их сложно выключить?

Чтобы понять уникальность GTO, необходимо разобраться в физике процесса «невыключаемости» обычных \( p-n-p-n \) структур. В стандартном тиристоре процесс включения запускает механизм внутренней положительной обратной связи.

Представим тиристор как два соединенных биполярных транзистора: \( n-p-n \) и \( p-n-p \). Когда тиристор открыт, оба транзистора находятся в состоянии насыщения, поддерживая друг друга токами базы.

Метод выключения отрицательным током в цепи управления для обычных структур теоретически возможен, но на практике эффективен только при ничтожно малых токах нагрузки. Это работает лишь тогда, когда сумма коэффициентов передачи тока составных транзисторов \( \alpha_{npn} + \alpha_{pnp} \) лишь незначительно превышает единицу.

Аналогия с плотиной: Представьте обычный тиристор как огромную плотину, ворота которой удерживаются потоком воды. Чтобы закрыть их, нужно приложить колоссальное усилие, превышающее напор воды. Обычный управляющий электрод — это «маленький рычаг», который просто ломается при попытке закрыть поток на полном ходу. В GTO инженеры разделили этот поток на сотни «маленьких ручейков» (ячеек), каждым из которых можно управлять отдельно.

При увеличении анодного тока в обычной структуре резко возрастает и запирающий ток, необходимый для выключения. Здесь вступает в силу физическое ограничение:

Базовый \( p \)-слой имеет конечное продольное сопротивление.
При подаче отрицательного тока управления часть катодного перехода смещается в обратном направлении.
Из-за сопротивления базы потенциал распределяется неравномерно. Ток «стягивается» в центр эмиттера (катода).

Критический момент: По мере удаления заряда неосновных носителей от \( p \)-слоя (базы) наступает лавинный пробой того участка катодного перехода, который расположен наиболее близко к управляющему электроду.

В результате образовавшийся участок пробоя начинает шунтировать остальную часть катодного перехода. Для отрицательного тока управления появляется «легкий» обходной путь, и он перестает воздействовать на остальную структуру. Процесс запирания тиристора по управляющему электроду срывается, и прибор остается открытым (или выходит из строя из-за локального перегрева).

2. Конструктивные особенности запираемых тиристоров (GTO)

Инженеры нашли выход из противоречия. Для обеспечения высокого значения максимально допустимого запирающего тока необходимо выполнить два условия:

Увеличить напряжение лавинного пробоя катодного перехода.
Одновременно уменьшить продольное сопротивление базового \( p \)-слоя.

Эти требования взаимно противоречивы с точки зрения классической технологии легирования. Компромиссным, но гениальным решением стало снижение продольного сопротивления \( p \)-слоя за счет геометрического уменьшения размера эмиттерной полоски катода. Катод GTO тиристора не сплошной, а состоит из сотен и тысяч мелких ячеек (эмиттерных пальцев), окруженных единой сеткой управляющего электрода.

Типы структур GTO

Известны две основные фундаментальные структуры запираемых тиристоров (см. Рис. 1):

Симметричные (с обратной блокирующей способностью): Способны выдерживать высокое обратное напряжение, аналогичное прямому. Применяются в схемах с обратным напряжением (например, в тиристорных регуляторах тока).
Асимметричные (без обратной блокирующей способности): Наиболее распространены в инверторах. В такой структуре (см. Рис. 1, справа) анодный эмиттерный переход зашунтирован (Anode Short).

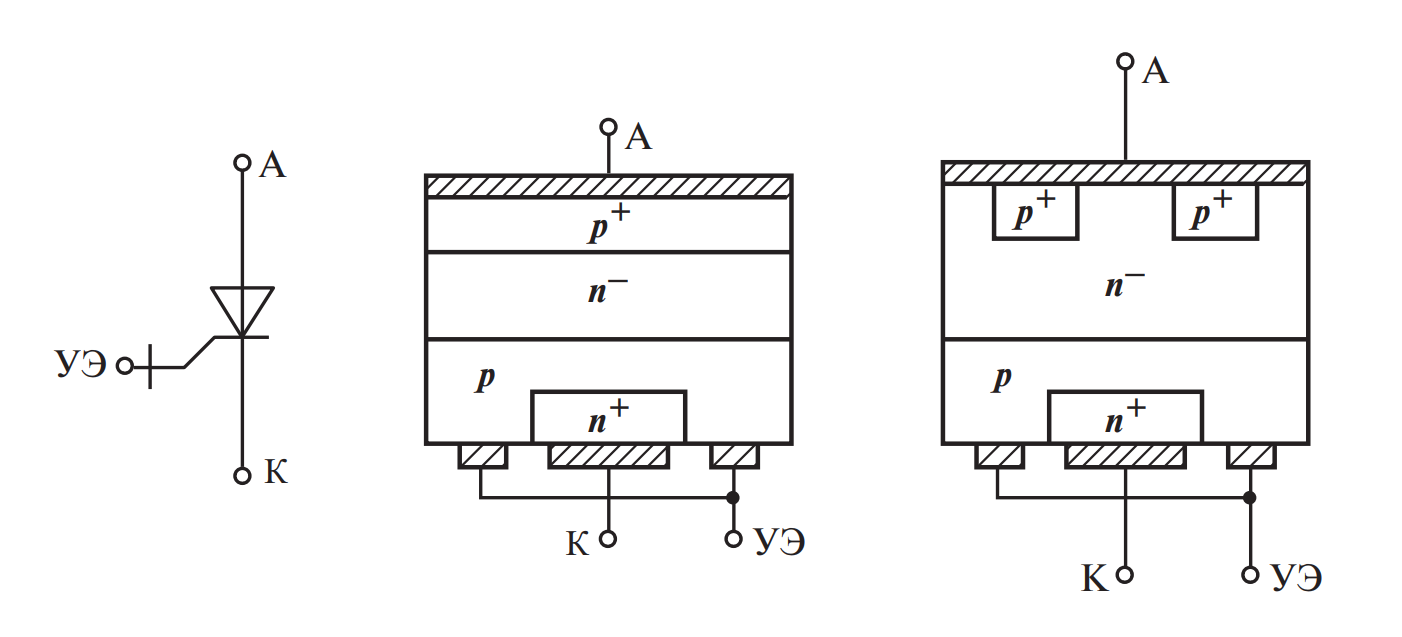

Рис. 1. Обозначение и основные структуры запираемого тиристора.
На схеме представлены слои полупроводника \( p-n-p-n \).
Слева: Симметричная структура.
Справа: Асимметричная структура, где анодный эмиттер (слой \( p+ \)) имеет технологические шунты (выходы слоя \( n \)-базы непосредственно к анодному контакту), что лишает прибор обратной блокирующей способности.
Обозначения: А — Анод, К — Катод, УЭ — Управляющий Электрод.

В структуре без обратной блокирующей способности (анодно-шунтированной) слой \( n \)-базы выходит на поверхность анода через шунты. Это позволяет значительно уменьшить время выключения и потери в «хвосте» тока, но делает прибор неспособным блокировать обратное напряжение выше 20–30 вольт.

3. Коэффициент запирания и математическая модель

Вольт-амперная характеристика запираемого тиристора в прямом направлении имеет тот же вид, что и для классической \( p-n-p-n \)-структуры. Ключевым параметром эффективности управления является коэффициент усиления при выключении (или коэффициент запирания), обозначаемый как \( G \) (иногда \( B_{off} \)).

Он определяется отношением анодного тока \( I_A \), который необходимо выключить, к амплитуде отрицательного тока управления \( I_{G(off)} \):

G = \frac{I_A}{I_{y1}} = \frac{\alpha_{npn}}{\alpha_{npn} + \alpha_{pnp} — 1}

Где:

\( I_A \) — анодный ток.
\( I_{y1} \) (или \( I_{G(off)} \)) — запирающий ток управления.
\( \alpha_{npn} \) — коэффициент передачи тока \( n-p-n \) транзистора (катодная часть).
\( \alpha_{pnp} \) — коэффициент передачи тока \( p-n-p \) транзистора (анодная часть).

Коэффициент запирания является фундаментальным параметром структуры. Он позволяет инженеру рассчитать, какой мощностью должен обладать драйвер (блок управления). Например, если \( G = 5 \), то для выключения тока в 1000 А потребуется импульс тока управления в 200 А. Это очень большая величина по сравнению с MOSFET или IGBT.

Тонкость проектирования: Для увеличения коэффициента запирания \( G \) технологи стремятся увеличить коэффициент передачи \( n-p-n \) транзистора (\( \alpha_{npn} \)) и уменьшить коэффициент передачи \( p-n-p \) транзистора (\( \alpha_{pnp} \)). При этом условие включения (сумма коэффициентов \( > 1 \)) должно сохраняться. У современных мощных GTO коэффициент запирания находится в диапазоне 4—8 единиц.

4. Переходный процесс выключения: Три этапа

Процесс выключения GTO — это сложный электрофизический процесс, который не происходит мгновенно. Он делится на три четко выраженных этапа, показанных на временной диаграмме.

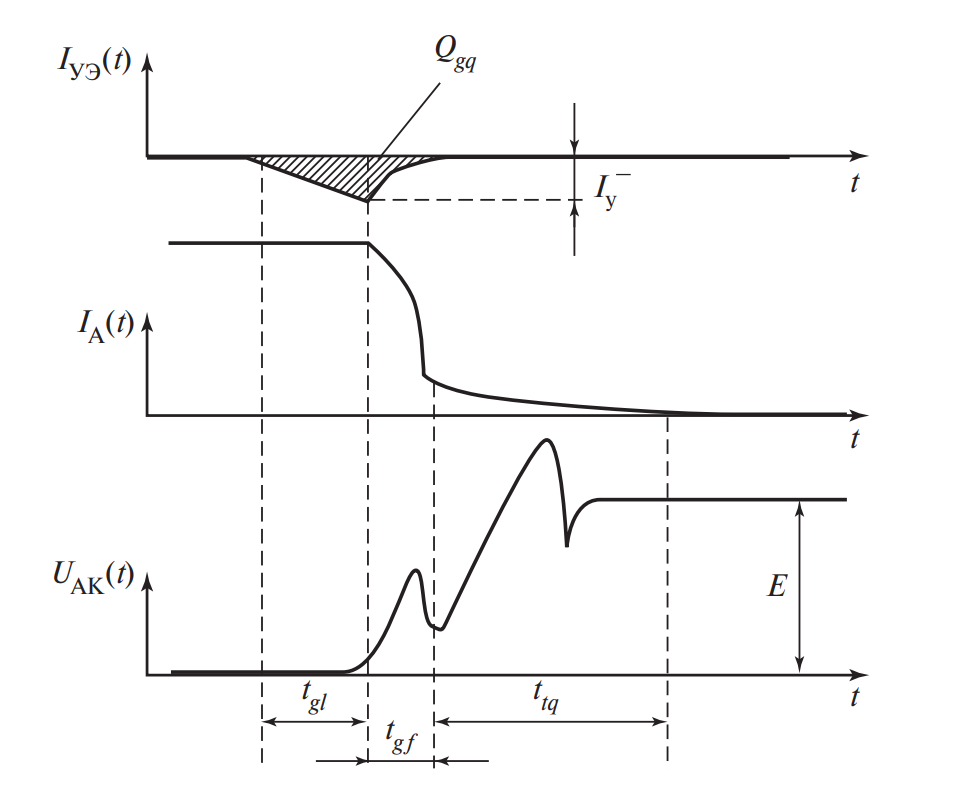

Рис. 2. Временные диаграммы процесса выключения запираемого тиристора по цепи управления.
Показаны графики изменения тока анода \( i_A \), тока управления \( i_G \) и напряжения анод-катод \( u_{AK} \).
Видны этапы рассасывания \( t_s \), спада \( t_f \) и «хвоста» тока \( t_{tail} \).

Этап 1: Рассасывание заряда (Storage Phase)

На первом этапе, после подачи крутого фронта отрицательного тока управления, происходит принудительное извлечение носителей заряда из базовой области \( p \). Концентрация носителей в базах тиристора снижается. Внешне анодный ток почти не меняется, но внутри структуры область проводимости сжимается («squeezing») к центру эмиттерных ячеек. В конце этого этапа центральный переход структуры выходит из режима насыщения.

Этап 2: Регенеративный спад (Fall Phase)

На втором этапе оба составных транзистора переходят в активный (линейный) режим работы. Анодный ток тиристора под воздействием разрыва петли положительной обратной связи начинает лавинообразно (регенеративно) уменьшаться.

Поскольку отрицательный ток управления эффективно воздействует только на базовый \( p \)-слой (базу \( n-p-n \) транзистора), то первым снижается до нуля заряд именно в этой базе. Как только это происходит, \( n-p-n \) транзистор переходит в режим отсечки (закрывается). Действие положительной обратной связи полностью прекращается. Напряжение на аноде начинает резко нарастать.

Этап 3: Восстановление («Хвост» тока) (Tail Phase)

Это самый критичный этап для тепловых потерь. Даже после закрытия катодного транзистора, в широкой \( n \)-базе (базе \( p-n-p \) транзистора) остается значительный заряд неосновных носителей.

Происходит рассасывание заряда в базовом слое \( p-n-p \)-транзистора в режиме так называемой «оборванной» базы. Ток базы \( p-n-p \) транзистора равен нулю, и заряд исчезает исключительно за счет процесса рекомбинации. Остаточный анодный ток (ток хвоста) медленно уменьшается с постоянной времени, фактически равной времени жизни носителей заряда в \( n \)-базе.

Именно «хвостовой» ток при высоком напряжении на аноде вызывает основные потери энергии при выключении (\( P = U \cdot I \)). Для борьбы с этим применяют анодное шунтирование (см. выше), ускоряющее рекомбинацию.

5. Сравнение GTO с другими силовыми ключами

Чтобы понять место GTO в современной электронике, сравним его с классическим тиристором (SCR) и современным IGBT транзистором.

Параметр	Обычный тиристор (SCR)	Запираемый тиристор (GTO)	IGBT транзистор
Управление выключением	Невозможно по затвору (только коммутация анода)	Полное, импульсом тока отрицательной полярности	Полное, изменением напряжения на затворе
Энергия управления	Очень низкая	Очень высокая (нужны мощные токовые драйверы)	Низкая (управление полем)
Рабочие частоты	До 500 Гц	До 1-2 кГц	До 20-50 кГц
Допустимые напряжения	До 8-12 кВ	До 6-8 кВ	До 4.5-6.5 кВ
Сложность драйвера	Простая	Очень сложная	Средняя

6. Преимущества и недостатки

Объективная оценка технологии позволяет правильно выбрать компонент для задачи.

Преимущества:

Высочайшая нагрузочная способность: GTO остаются лидерами по способности коммутировать токи в тысячи ампер при напряжениях в несколько киловольт.
Устойчивость к перегрузкам: Лучше переносят кратковременные импульсные перегрузки по току, чем IGBT.
Низкое падение напряжения: В открытом состоянии падение напряжения меньше, чем у высоковольтных IGBT, что повышает КПД преобразователя.

Недостатки:

Низкий коэффициент запирания: Необходимость в громоздких блоках управления, способных выдавать сотни ампер обратного тока.
Сложные цепи формирования траектории (Snubbers): GTO требуют обязательного использования RCD-цепей для ограничения скорости нарастания напряжения (\( dV/dt \)) и тока (\( dI/dt \)), иначе прибор сгорит при переключении.
Низкое быстродействие: Длительный «хвост» тока ограничивает частоту работы.

7. Интересные факты о GTO тиристорах

Эволюция: Прямым наследником GTO является IGCT (Integrated Gate-Commutated Thyristor), в котором драйвер управления встроен прямо в корпус прибора, что позволяет выключать его еще быстрее.
Гигаватты мощности: GTO тиристоры использовались в первых масштабных проектах линий электропередач постоянного тока (HVDC) до появления мощных IGBT.
Звук поездов: Характерный «гул» или «пение» старых электровозов и поездов метро (например, ранних серий с асинхронным приводом) часто вызван работой инверторов на GTO тиристорах на звуковых частотах модуляции (около 400-800 Гц).
Золото в кремнии: Для уменьшения времени жизни носителей заряда и сокращения «хвоста» тока при производстве GTO в кремний часто диффундируют атомы золота или облучают его электронами.
Размеры: Кристалл мощного GTO тиристора может достигать диаметра 100-150 мм, представляя собой цельную кремниевую пластину.
Давление: Для обеспечения контакта и отвода тепла GTO тиристоры не паяют, а зажимают в «таблеточные» корпуса с усилием в несколько тонн.
Защита: Стоимость одного мощного GTO тиристора может достигать нескольких тысяч долларов, а стоимость предохранителя для его защиты — сотен долларов.

8. FAQ: Часто задаваемые вопросы

1. Почему GTO тиристоры вытесняются IGBT транзисторами?

Главная причина — простота управления. IGBT управляется напряжением (полем), потребляя ничтожный ток, тогда как GTO требует огромных токов для выключения. Это упрощает схемотехнику драйверов и уменьшает габариты преобразователя.

2. Можно ли использовать GTO без снабберных цепей (RCD)?

Практически нет. GTO критически чувствительны к скорости нарастания напряжения \( dV/dt \) в момент выключения. Без демпфирующего конденсатора (снаббера) резкий скачок напряжения при наличии «хвоста» тока приведет к мгновенному тепловому пробою.

3. Что такое «жесткая коммутация»?

Это режим переключения, при котором ток и напряжение на ключе присутствуют одновременно в значительных величинах. GTO работают именно в таком режиме, поэтому требуют тщательного контроля траектории переключения.

4. Как проверить GTO мультиметром?

Обычным мультиметром можно проверить только отсутствие короткого замыкания (пробоя) между анодом и катодом. Проверить управляемость (особенно запирание) тестером невозможно, так как для этого требуются токи в десятки ампер.

5. Где сейчас применяются GTO?

Их доля падает, но они все еще работают в старом подвижном составе ЖД транспорта, в промышленных приводах мегаваттного класса и в некоторых старых системах энергетики. В новых разработках их заменяют на IGCT или высоковольтные IGBT.
