Транзисторы IGBT с вертикальным затвором Trench-Gate: Устройство, принцип работы и технология

1. Эволюция технологии: почему планарной структуры стало недостаточно?

Чтобы понять ценность технологии Trench, нужно взглянуть на недостатки её предшественника. В классическом планарном IGBT ток вынужден протекать через узкий канал между ячейками, преодолевая так называемое паразитное сопротивление JFET (Junction Field Effect Transistor). Это похоже на то, как широкий поток автомобилей на шоссе внезапно вынужден протискиваться через одно узкое окно пункта оплаты проезда. Это сужение создавало лишнее падение напряжения.

2. Конструктивные особенности Trench-Gate IGBT

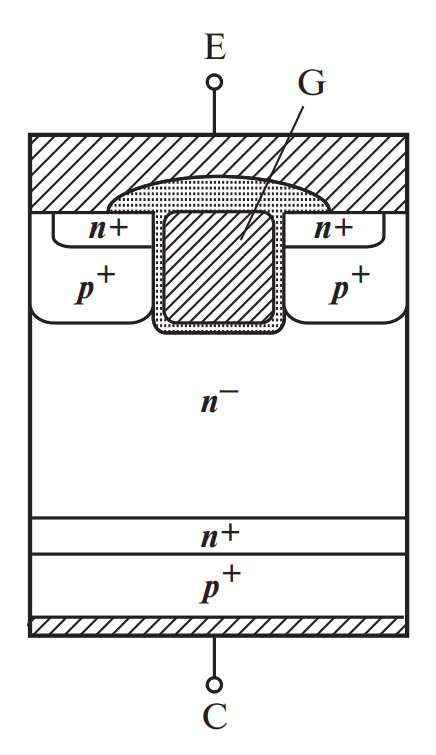

Решение проблемы уменьшения напряжения насыщения IGBT привело разработчиков к созданию структуры транзистора с вертикальным затвором (рис. 1). Ключевое отличие заключается в том, что затвор помещается в вытравленную в кремнии «канавку» (Trench). Технологически это сложный процесс: глубина залегания затвора и ширина канавки составляют всего единицы микрометров, что требует прецизионного оборудования.

Вертикальная ориентация канала позволяет исключить паразитную JFET-область, характерную для планарных структур. Это приводит к значительному увеличению плотности ячеек на единицу площади кристалла (до 5 раз выше по сравнению с планарными аналогами).

3. Физика работы: Эффект усиления инжекции

Принцип работы IGBT с вертикальным затвором имеет тонкие нюансы, определяющие его высокую эффективность. Рассмотрим процессы, происходящие внутри кристалла при включении.

Движение носителей заряда

Процесс протекания тока можно разделить на два потока носителей:

1. Стандартный дрейф: Часть дырок, инжектированных из \(p^+\)-слоя эмиттера (нижний слой, часто называемый коллектором в терминологии IGBT) \(p— n— p\)-транзистора в направлении \(p\)-коллектора (верхняя база), достигает его границ и захватывается электрическим полем обратно смещенного перехода. Это классический механизм, идентичный тому, что происходит в обычной структуре IGBT с планарным затвором.
2. Накопление заряда (IE-эффект): Другая часть дырок, инжектированных из \(p^+\)-слоя в направлении основания вертикального затвора, сталкивается с геометрическим барьером. Глубокая траншея затвора мешает им свободно рекомбинировать или уйти в контакт эмиттера. В результате дырки не могут быть сразу же захвачены коллектором \(p— n— p\)-транзистора, и их заряд накапливается на участке \(n^-\)-слоя непосредственно под затвором и между канавками.

Для компенсации положительного заряда дырок из \(n^+\)-слоя эмиттера начинается усиленная встречная инжекция электронов. Концентрация электронной плазмы лавинообразно растет в области под затвором. Это радикально меняет проводимость дрейфовой области.

Формирование виртуального диода

На участке IGBT, соответствующем примерно половине общего размера базовой ячейки транзистора, образуется структура, по своим свойствам напоминающая эквивалентный \(p— i— n\) диод. Для такого диода характерно очень плотное распределение носителей заряда вблизи его эмиттерных слоев при двусторонней инжекции.

В этом случае структуру базовой ячейки IGBT с вертикальным затвором можно рассматривать как объединение элементарных \(p— i— n\)- и \(p— n— p\)-структур одинаковой ширины. Благодаря высокой концентрации носителей, сопротивление канала падает. В такой объединенной структуре напряжение насыщения в Trench IGBT снижается до значений 1,4—1,7 В, что примерно на 30—40 % ниже напряжения насыщения стандартного планарного IGBT (которое обычно составляет 2,0—2,5 В).

4. Электрические характеристики и проблемы управления

Однако, как и в любом инженерном решении, за выигрыш в проводимости приходится платить усложнением других параметров. Приборы со структурой Trench IGBT характеризуются существенно более высокой входной емкостью затвора.

Это явление требует применения специальных, более мощных драйверов управления (Gate Drivers), способных быстро перезаряжать емкости \(C_{ies}\) (входная емкость) и \(C_{res}\) (емкость обратной связи, или емкость Миллера). Также необходимы дополнительные меры по защите в режимах больших токов, так как крутизна характеристики Trench-IGBT выше, и токи короткого замыкания могут достигать критических величин быстрее, чем в планарных структурах.

5. Сравнение технологий: Planar vs Trench

Для наглядности сведем основные отличия двух технологий в таблицу. Это поможет студентам и инженерам быстрее определиться с выбором компонента.

6. Преимущества и недостатки Trench-технологии

Преимущества:

• Минимальные статические потери: Благодаря низкому \(V_{CE(sat)}\) прибор меньше греется при длительной работе во включенном состоянии.
• Компактность: Меньший размер кристалла при том же номинальном токе позволяет уменьшить габариты силовых модулей.
• Улучшенная теплоотдача: Равномерное распределение тока по кристаллу исключает появление локальных «горячих точек».

Недостатки:

• Сложность управления: Высокая емкость Миллера может приводить к ложным срабатываниям, если не использовать отрицательное напряжение смещения при запирании.
• Цена: Технологический процесс производства (травление канавок) дороже, чем у планарных аналогов.
• Мягкость переключения: В ранних поколениях Trench-IGBT наблюдались осцилляции при выключении, хотя в современных Field-Stop Trench IGBT (например, 4-го и 7-го поколений) эта проблема решена.

7. Интересные факты о Trench IGBT

• Эффект «Защелкивания» (Latch-up). Изначально IGBT страдали от паразитного тиристорного эффекта. Trench-структура благодаря своей геометрии делает паразитную p-n-p-n структуру менее склонной к самопроизвольному включению, но полностью риск не устраняет без специальных легирующих слоев.
• Гибриды. Современные IGBT часто объединяют технологию Trench с технологией Field Stop (FS). Это позволяет использовать очень тонкие пластины кремния (wafer), уменьшая потери еще на 20%.
• Автомобильная революция. Именно появление Trench IGBT сделало возможным создание эффективных инверторов для Tesla и Toyota Prius. Планарные транзисторы просто расплавились бы от выделяемого тепла в таких компактных корпусах.
• Микроскопические размеры. Ширина «траншеи» затвора в современных приборах может составлять менее 1 микрометра, что сравнимо с размером бактерии.
• Интеллектуальные модули. Trench IGBT часто упаковываются вместе с драйвером и защитой в один корпус, образуя IPM (Intelligent Power Module).
• Температурный коэффициент. В отличие от MOSFET, у IGBT падение напряжения не растет так сильно с температурой, что делает их идеальными для работы с большими токами при высоких температурах.
• Напряжения. Существуют Trench IGBT, способные выдерживать напряжение до 6500 Вольт, используемые в электровозах и сетях HVDC.

8. Часто задаваемые вопросы (FAQ)

Заключение

Технология Trench-Gate стала поворотным моментом в силовой электронике, позволив преодолеть ограничения планарных структур. Создание вертикального канала и использование эффекта накопления заряда позволили снизить потери проводимости на 30–40%, открыв дорогу для создания компактных и мощных преобразователей. Несмотря на повышенные требования к схемам управления из-за возросших емкостей, Trench IGBT сегодня безальтернативны в диапазоне средних и высоких мощностей. Понимание физики их работы — ключ к проектированию надежных и эффективных устройств будущего.
