Симисторы: принцип работы, устройство, схемы включения, ВАХ

Содержание страницы

1. Динисторы (Диаки): Фундамент симметрии
2. Симисторы (Триаки): Управляемая коммутация
3. Типы управляющих электродов и ориентация структур
4. Четыре режима включения (Квадранты работы)
5. Динамика процессов: Включение и Выключение
6. Сравнительный анализ: Симистор vs Реле vs Транзистор
7. Преимущества и недостатки симисторов
8. Интересные факты о симисторах
9. FAQ: Часто задаваемые вопросы
Заключение

Силовая электроника сегодня немыслима без компактных и надежных полупроводниковых ключей. Одним из венцов эволюции тиристорных структур является симметричный тиристор, более известный как симистор (или триак — от англ. TRIAC, Triode for Alternating Current). Это полупроводниковый прибор, способный проводить ток в обоих направлениях, что делает его идеальным решением для управления цепями переменного тока.

Исторически появление симисторов стало ответом на потребность в упрощении схем управления двигателями и освещением. Если обычный тиристор (SCR) работает как «управляемый диод» (пропускает ток только в одну сторону), то для управления полной волной переменного тока требовалось два встречно-параллельно включенных тиристора. Разработка пятислойных структур \( n-p-n-p-n \) в конце 1950-х — начале 1960-х годов (в частности, исследования инженеров General Electric, таких как Билл Гутцвиллер) позволила объединить два прибора в одном корпусе. Это стало революцией в бытовой и промышленной автоматике.

Аналогия:
Представьте себе обычный диод или тиристор как дверь, которая открывается только в одну сторону (на выход). Чтобы люди могли и входить, и выходить, вам нужно поставить две двери рядом. Симистор — это вращающаяся дверь-вертушка, которая может пропускать поток людей (электронов) в обоих направлениях, но начинает вращаться только тогда, когда швейцар (управляющий электрод) нажмет на кнопку разблокировки.

1. Динисторы (Диаки): Фундамент симметрии

Прежде чем переходить к управляемым ключам (симисторам), необходимо разобрать работу их «младшего брата» — симметричного динистора (или диака, от англ. DIAC — Diode for Alternating Current). Исследование свойств пятислойных структур \( n-p-n-p-n \) показало, что при определенной конфигурации слоев прибор становится зеркально симметричным.

1.1. Структура и принцип действия диака

Как показано на схематическом разрезе (см. описание Рисунка 1 ниже), диак можно рассматривать как две секции \( p-n-p-n \), включенные параллельно друг другу, но ориентированные в противоположных направлениях.

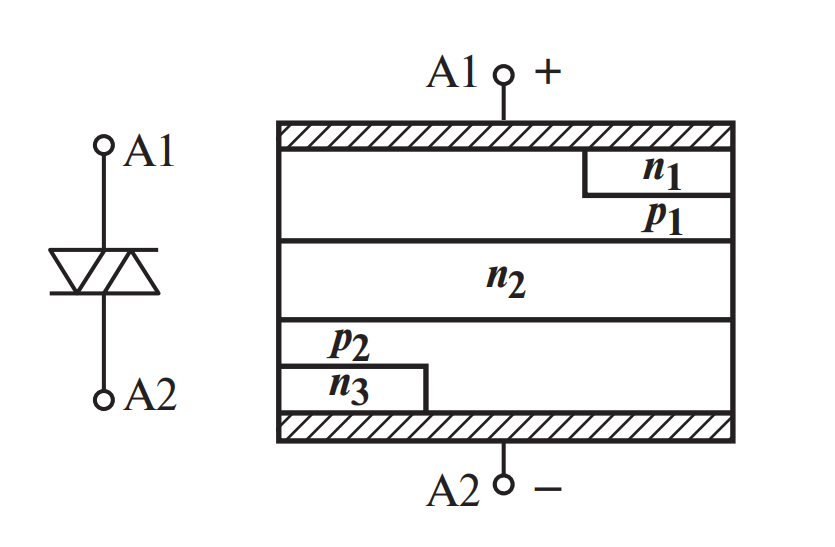

Рисунок 1. Обозначение и структура симметричного n-p-n-p-n переключателя (динистора/диака)
На рисунке изображена полупроводниковая структура с выводами \( A_1 \) и \( A_2 \). Структура содержит слои \( n_1, p_1, p_2, n_2, n_3 \). Эмиттеры зашунтированы для стабилизации параметров. Диак переходит в проводящее состояние при превышении напряжения переключения \( U_{BO} \).

В отличие от транзисторов или обычных диодов, диак не имеет управляющего электрода. Его «включение» (переход из закрытого состояния с высоким сопротивлением в открытое состояние с низким сопротивлением) происходит автоматически при выполнении одного из двух условий:

Превышение напряжения пробоя (переключения): Когда разность потенциалов между электродами \( A_1 \) и \( A_2 \) достигает критического значения \( U_{BO} \) (обычно около 30–32 В для популярных моделей типа DB3). Лавинный пробой переходит в режим насыщения, и напряжение на приборе резко падает.
Эффект \( dU/dt \): Резкое увеличение приложенного напряжения с крутым фронтом нарастания. Емкостные токи внутренних переходов вызывают накопление заряда, достаточного для отпирания структуры даже при напряжении ниже \( U_{BO} \).

Экспертное примечание: Динисторы чаще всего используются не как самостоятельные силовые ключи, а как пороговые элементы в цепях запуска (триггерах) более мощных симисторов. Их симметричная вольт-амперная характеристика обеспечивает одинаковый угол открывания симистора как для положительной, так и для отрицательной полуволны сетевого напряжения, что минимизирует постоянную составляющую тока в нагрузке.

2. Симисторы (Триаки): Управляемая коммутация

Логическим развитием диака стало внедрение механизма управления. Управляемые приборы (симисторы) создаются путем присоединения управляющего электрода (Gate) к одной из базовых областей.

2.1. Проблема управления в мощных структурах

Теоретически можно было бы вывести два управляющих электрода — по одному к каждой базовой области (\( p_1 \) и \( p_2 \)). Однако это создало бы серьезные технологические трудности:

Один из электродов пришлось бы выводить через нижнюю плоскость полупроводниковой пластины (подложку), которая обычно припаивается к теплоотводящему основанию корпуса.
Изоляция управляющего вывода от силового анода на дне корпуса в условиях высоких токов и температур — задача крайне неперспективная и дорогая.

Поэтому в современной силовой электронике утвердилось решение с одним управляющим электродом. Это потребовало усложнения топологии кристалла, чтобы один и тот же электрод мог инициировать включение при любой полярности силового напряжения.

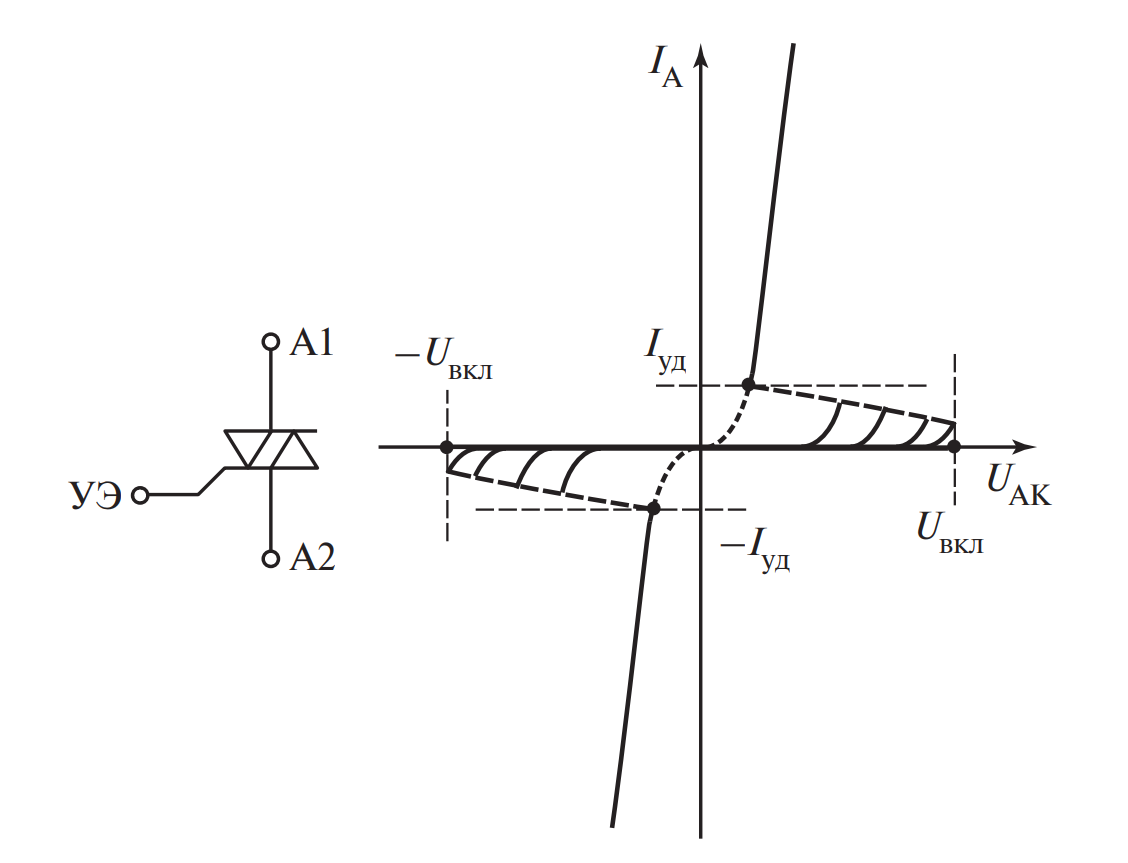

Рисунок 2. Обозначение и вольт-амперная характеристика симистора
График показывает зависимость тока \( I_A \) от напряжения \( U \). В первом и третьем квадрантах видны участки с отрицательным дифференциальным сопротивлением, соответствующие процессу включения. Точки \( U_{вкл} \) обозначают напряжение переключения без тока управления. Подача тока управления \( I_{уд} \) снижает напряжение включения, «схлопывая» характеристику к оси токов.

Как видно из Рисунка 2, вольт-амперные характеристики (ВАХ) симистора имеют два симметричных участка отрицательного сопротивления на прямой (I квадрант) и обратной (III квадрант) ветвях. Это позволяет осуществлять фазовое управление переменным током в полном цикле 360 градусов.

3. Типы управляющих электродов и ориентация структур

Для понимания того, как работает современный симистор (например, популярные серии BTA/BTB или отечественные ТС/КУ), необходимо углубиться в классификацию внутренних структур.

3.1. Омический и Инжектирующий электроды

В зависимости от контакта управляющего электрода с полупроводником различают два типа:

Омический управляющий электрод (ОУЭ): Электрод присоединен непосредственно к p-слою полупроводника через омический контакт (металл-полупроводник без выпрямляющих свойств). Он не инжектирует неосновные носители, а служит для подачи тока, который меняет потенциал базы.
Инжектирующий управляющий электрод (ИУЭ): Конструкция, в которой под металлом электрода сформирован дополнительный \( n \)-слой (или \( p \)-слой), образующий \( p-n \)-переход. Этот переход работает как диод, инжектируя носители заряда (электроны или дырки) непосредственно в базу при протекании тока управления.

Эффективность инжекции описывается коэффициентом инжекции \( \gamma \): \[ \gamma = \frac{I_{inj}}{I_{total}} \] где \( I_{inj} \) — ток инжектированных носителей, а \( I_{total} \) — полный ток через контакт. Для ИУЭ \( \gamma \to 1 \), что повышает чувствительность прибора.

3.2. Ориентация структуры: ПО и ОО

Положение кристалла относительно корпуса определяет его ориентацию:

Прямо ориентированная структура (ПО): Тиристор n-типа, где на основании корпуса (фланце) находится анод (эмиттер p-типа).
Обратно ориентированная структура (ОО): Перевернутая структура, где на основании корпуса находится катод (эмиттер n-типа).

4. Четыре режима включения (Квадранты работы)

Согласно ГОСТ 20859.1, режимы работы симистора классифицируются по полярности напряжения на силовых электродах (Условный Анод \( A_2 \) относительно \( A_1 \)) и полярности тока управления.

Примечание: Прямым током считается ток к плоскости с управляющим электродом. Положительный ток управления — втекающий в электрод.

Выделяют 4 базовые элементарные тиристорные структуры, из комбинаций которых строятся реальные симисторы:

Структура 1 (1+): Прямо ориентированная с ОУЭ. Проводит в прямом направлении при положительном токе управления.
Структура 2 (1-): Обратно ориентированная с ИУЭ. Проводит в обратном направлении при отрицательном токе управления.
Структура 3 (3-): Прямо ориентированная с ИУЭ. Проводит в прямом направлении при отрицательном токе управления.
Структура 4 (3+): Обратно ориентированная с ОУЭ. Проводит в обратном направлении при положительном токе управления.

Конструктивная реализация промышленных серий

Симметричные переключатели — это не просто один кристалл, это сложная топологическая интеграция.

Тип симистора	Комбинация структур	Особенности коммутации
ТС161	Структуры 1 + 4	Управляется положительным током в обоих полупериодах. Эффективен для схем, где управляющий сигнал однополярен (плюс).
КУ208	Структуры 1 + 2	Работает в I и III квадрантах с соответствующей полярностью тока управления (совпадает с полярностью анода). Классическая схема.
ТС222	Структуры 1 + 3	Позволяет гибкое управление разнополярными импульсами.

5. Динамика процессов: Включение и Выключение

5.1. Переходный процесс включения

Включение симистора — это эстафета. Поскольку структура сложная, ток не начинает течь сразу через весь кристалл.
Сначала включается вспомогательная (пилотная) структура вокруг управляющего электрода. Протекающий через неё локальный ток разогревает область и создает поток носителей заряда, который, подобно искре в пороховой бочке, инициирует включение основной силовой структуры.

Модель процесса включает этапы:

\( \text{Задержка} \rightarrow \text{Регенерация (лавина)} \rightarrow \text{Распространение плазмы} \).

Внимание! Если скорость нарастания тока нагрузки \( dI/dt \) превысит скорость распространения проводящего состояния по площади кристалла, произойдет локальный перегрев и разрушение прибора (прожог кристалла в точке управления).

5.2. Особенности выключения и проблема dU/dt

Выключение симистора принципиально отличается от транзисторов. Вы не можете просто убрать ток управления, чтобы он закрылся. Симистор закроется только тогда, когда ток нагрузки сам упадет ниже тока удержания \( I_H \) (обычно при переходе синусоиды через ноль).

Однако существует опасный эффект, известный как самопроизвольное включение из-за \( dU/dt \).
Стойкость симистора характеризуют двумя параметрами:

Статическое \( dU/dt \): Критическая скорость нарастания напряжения в закрытом состоянии. Если напряжение растет слишком быстро, емкостной ток \( I_c = C \cdot \frac{dU}{dt} \) может открыть тиристор.
Коммутационное \( (dU/dt)_c \): Самый важный параметр для индуктивной нагрузки. При переходе тока через ноль напряжение на индуктивности меняет полярность скачком. Если этот скачок (фронт) слишком крутой, симистор не успеет рекомбинировать носители заряда и снова откроется самопроизвольно, потеряв управление.

Типовые значения критического параметра составляют 10—20 В/мкс для стандартных приборов и до 1000 В/мкс для современных моделей типа «Snubberless».

6. Сравнительный анализ: Симистор vs Реле vs Транзистор

Для правильного выбора компонента рассмотрим таблицу сравнения.

Характеристика	Электромеханическое реле	Симистор (Triac)	IGBT / MOSFET транзистор
Тип коммутации	Механический контакт	Полупроводниковая структура	Полупроводниковая структура
Износ / Ресурс	Ограничен (искрение контактов)	Практически неограничен	Практически неограничен
Быстродействие	Низкое (миллисекунды)	Среднее (привязка к частоте сети)	Высокое (кГц, МГц)
Падение напряжения	Почти 0 В	~1.2 – 1.6 В (нагрев!)	Зависит от \( R_{DS(on)} \) или \( V_{ce(sat)} \)
Управление током	Нет (только ВКЛ/ВЫКЛ)	Фазовое (диммирование)	ШИМ (PWM)
Шум	Щелчки	Бесшумный	Бесшумный (но возможен писк дросселей)

7. Преимущества и недостатки симисторов

Преимущества:

Компактность: заменяет два тиристора или мощное реле.
Высокая надежность и отсутствие механического износа.
Способность управлять большими токами (сотни ампер) при малых токах управления.
Низкая стоимость по сравнению с IGBT модулями на аналогичные напряжения.

Недостатки:

Необходимость теплоотвода из-за падения напряжения (~1.5В). При токе 10А выделяется 15Вт тепла.
Сложность работы на высоких частотах (обычно ограничены 50-400 Гц).
Чувствительность к выбросам напряжения и \( dU/dt \) (требуют защитных RC-цепей/снабберов).
Невозможность принудительного выключения по управляющему электроду (кроме специфических запираемых типов, GTO, которые не являются классическими симисторами).

8. Интересные факты о симисторах

Универсальность: Само слово TRIAC является зарегистрированной торговой маркой General Electric, но стало нарицательным для всех симметричных тиристоров, как «Ксерокс» для копиров.
Оптическая развязка: Для безопасного управления симисторами часто используют «оптосимисторы» (например, MOC3041) — микросхемы, где внутри стоит светодиод и маленький фотосимистор с детектором нуля.
«Snubberless»: Современные симисторы (например, серии BTA от STMicroelectronics) разрабатываются так, чтобы выдерживать гигантские скачки напряжения без внешних RC-цепочек, за счет особой топологии кристалла.
Четвертый квадрант: Режим работы III+ (отрицательное напряжение на аноде, положительный ток управления) является самым «тяжелым» для прибора. В этом режиме чувствительность симистора минимальна, и требуется самый большой ток управления.
Пылесосы и дрели: Плавный пуск в бытовых инструментах реализован именно на симисторе, который постепенно увеличивает угол открытия, разгоняя двигатель.
Детектор лжи: В ранних полиграфах использовались схемы на основе аналогов тиристорных структур для фиксации кожно-гальванических реакций.
Космическая надежность: Из-за отсутствия подвижных частей симисторы широко применяются в автоматике космических аппаратов, где замена реле невозможна.

9. FAQ: Часто задаваемые вопросы

В: Можно ли использовать симистор для коммутации постоянного тока (DC)?

О: Технически можно включить его один раз. Но выключить его с помощью управляющего электрода не получится. Ток должен упасть до нуля, чтобы симистор закрылся. Поэтому в цепях DC симисторы обычно не применяют, либо используют сложные схемы принудительной коммутации (с конденсаторами).

В: Как проверить симистор мультиметром?

О: В режиме прозвонки силовые выводы \( A_1-A_2 \) не должны звониться (бесконечность). Вывод \( A_1 \) и Управляющий электрод (G) должны показывать сопротивление порядка 50–500 Ом. Замкнув \( A_2 \) на G, можно иногда увидеть кратковременное открытие, но корректная проверка возможна только с лампочкой и батарейкой.

В: Почему симистор греется?

О: На p-n переходах внутри структуры падает напряжение (около 1.2–1.6 В). По закону Джоуля-Ленца \( P = I \cdot U \). При токе 20 А выделяется около 30 Вт тепла, что требует установки на радиатор.

В: Что такое Zero Crossing?

О: Это технология включения симистора ровно в тот момент, когда сетевое напряжение проходит через ноль. Это устраняет электромагнитные помехи и продлевает жизнь лампам накаливания, так как пусковой ток минимален.

В: Зачем нужна RC-цепочка (снаббер) параллельно симистору?

О: Она ограничивает скорость нарастания напряжения \( dU/dt \) при коммутации индуктивных нагрузок (моторов, трансформаторов), предотвращая самопроизвольное ложное включение прибора.

Заключение

Симметричные тиристоры (симисторы) представляют собой вершину развития классической тиристорной технологии для цепей переменного тока. Объединяя в себе возможности двух встречно-параллельных приборов, они обеспечивают компактность, надежность и гибкость управления мощными нагрузками. Понимание физики процессов, происходящих в пятислойной структуре, особенностей управления по квадрантам и ограничений по \( dU/dt \), позволяет инженерам создавать эффективные регуляторы мощности, статические реле и устройства плавного пуска, которые окружают нас в повседневной жизни.

Нормативная база и литература

ГОСТ 20859.1-89 — Приборы полупроводниковые силовые. Общие технические условия.
ГОСТ 2.730-73 — Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые.
ГОСТ 15133-77 — Приборы полупроводниковые. Термины и определения.
Семёнов Б.Ю. «Силовая электроника: от простого к сложному». М.: СОЛОН-Пресс, 2005.
Гутников В.С. «Интегральная электроника в измерительных устройствах».
Application Note AN437 (STMicroelectronics) — «RC Snubber Circuit Design for TRIACs».
