Повышающий импульсный стабилизатор напряжения: схемы и расчет

Содержание страницы

1. Схемотехника и принцип работы
2. Физика процессов и временные диаграммы
3. Математический анализ и расчет
4. Режимы работы и внешние характеристики
5. Практические аспекты, преимущества и недостатки
6. Практический пример: Расчет повышающего преобразователя
7. Интересные факты о повышающих преобразователях
8. Часто задаваемые вопросы (FAQ)
Заключение

Повышающий импульсный преобразователь (в англоязычной литературе — Boost Converter или Step-Up Converter), также классифицируемый в отечественной теории как регулятор напряжения 2-го рода, представляет собой фундаментальную схему силовой электроники. Это устройство, которое преобразует постоянное входное напряжение одного уровня в более высокое постоянное выходное напряжение при сохранении (за вычетом потерь) энергетического баланса.

Историческая справка: Развитие импульсных преобразователей началось в 1960-х годах, что было продиктовано нуждами аэрокосмической отрасли, где критически важны вес и КПД оборудования. До этого момента доминировали линейные регуляторы, которые гасили «лишнее» напряжение в тепло, что было неприемлемо при необходимости повысить напряжение. Появление мощных и быстрых полупроводниковых ключей (биполярных, а затем полевых транзисторов) позволило реализовать идею накопления энергии в магнитном поле дросселя с последующей её передачей в нагрузку на более высоком потенциале.

Суть процесса: В отличие от трансформатора, который работает только с переменным током, Boost-конвертер использует свойства индуктивности «сопротивляться» изменению тока, создавая выбросы напряжения самоиндукции, которые суммируются с напряжением источника питания.

Аналогия для понимания: Эффект гидроудара

Представьте длинную трубу, по которой течет вода (ток) от насоса (источник питания). Вода обладает инерцией. В конце трубы стоит быстрая заслонка (транзисторный ключ).

Фаза накопления: Мы закрываем выход трубы и открываем слив вбок — вода разгоняется, набирая кинетическую энергию. Это аналог замыкания ключа на землю: ток в катушке растет.
Фаза передачи: Мы резко перекрываем боковой слив. Разогнанная вода по инерции с огромной силой ударяет в клапан, создавая давление намного выше, чем дает сам насос. Если в этот момент направить воду через обратный клапан (диод) в накопительный бак (конденсатор), уровень воды (напряжение) в баке станет выше уровня насоса.

Именно так работает повышающий регулятор: он использует «инерцию» тока в катушке для «закачки» заряда в конденсатор под высоким напряжением.

1. Схемотехника и принцип работы

Рассмотрим классическую топологию повышающего регулятора. Ключевой особенностью данной схемы является то, что дроссель (реактор) $ L $ включен последовательно с источником питания $ E $, что обеспечивает непрерывность входного тока — важное преимущество для источника питания (например, аккумулятора), так как снижает уровень помех.

Рис. 1. Принципиальная схема повышающего регулятора напряжения (регулятор 2-го рода).

Описание компонентов схемы (Рис. 1):

Источник питания $ E $: Первичный источник энергии постоянного тока (батарея, выпрямитель, солнечная панель).
Реактор (Дроссель) $ L $: Индуктивный накопитель энергии. Он включен последовательно с источником. Его задача — преобразовывать электрическую энергию в энергию магнитного поля и обратно.
Транзисторный ключ $ VT $: Активный полупроводниковый элемент (MOSFET, IGBT или биполярный транзистор). Он работает в ключевом режиме: либо полностью открыт (насыщение), либо полностью закрыт (отсечка). Управляется широтно-импульсной модуляцией (ШИМ).
Диод $ VD $: Блокирующий элемент. Он предотвращает разряд выходного конденсатора обратно через открытый транзистор и обеспечивает путь для тока дросселя в нагрузку, когда транзистор закрыт. Обычно используется диод Шоттки для минимизации потерь и быстрого переключения.
Конденсатор $ C $: Емкостной фильтр. Сглаживает пульсации выходного напряжения, обеспечивая питание нагрузки в моменты, когда дроссель накапливает энергию (и отключен от выхода).
Нагрузка $ R_H $: Потребитель энергии.

2. Физика процессов и временные диаграммы

Работа преобразователя носит циклический характер. Период коммутации $ T $ состоит из времени включенного состояния транзистора $ t_{on} $ (или $ t_1 $) и времени выключенного состояния $ t_{off} $ (или $ T — t_1 $). Отношение времени включенного состояния к периоду называется коэффициентом заполнения $ \gamma $ (или Duty Cycle $ D $):

\gamma = \frac{t_{on}}{T}

Этап 1: Накопление энергии (Интервал $ 0 \dots t_1 $)

В момент времени $ t = 0 $ система управления подает отпирающий импульс на затвор транзистора $ VT $. Ключ замыкается.
В этот момент:

Выходной диод $ VD $ оказывается под обратным напряжением $ U_{out} $ (так как анод притянут к земле через транзистор, а на катоде — напряжение конденсатора). Диод заперт.
Нагрузка $ R_H $ отрезана от источника питания $ E $. Питание нагрузки осуществляется исключительно за счет энергии электрического поля, накопленной ранее в конденсаторе $ C $. Конденсатор разряжается, и напряжение на выходе незначительно падает.
К реактору $ L $ прикладывается полное напряжение источника питания: $ u_L = E $.
Согласно закону электромагнитной индукции, ток через индуктивность начинает линейно нарастать: $\frac{di_L}{dt} = \frac{E}{L}$
Происходит накопление энергии в магнитном поле реактора: $ W_L = \frac{L \cdot i^2}{2} $. Ток возрастает от минимального значения $ I_{min} $ до максимального $ I_{max} $.

Этап 2: Передача энергии (Интервал $ t_1 \dots t_2 $)

В момент $ t = t_1 $ ключ $ VT $ размыкается.
Физика процесса кардинально меняется:

Ток через индуктивность не может измениться мгновенно. Возникает ЭДС самоиндукции, полярность напряжения на дросселе меняется на противоположную, чтобы поддержать протекание тока в том же направлении.
Теперь напряжение на дросселе суммируется с напряжением источника $ E $. Результирующее напряжение на аноде диода становится больше напряжения на конденсаторе, и диод $ VD $ открывается.
Напряжение на реакторе в этот момент: $ u_L = E — U_{out} $. Поскольку $ U_{out} > E $, значение $ u_L $ отрицательно, что означает спад тока.
Ток реактора течет через диод в нагрузку и подзаряжает конденсатор $ C $. Реактор отдает накопленную энергию.
Скорость спада тока: $\frac{di_L}{dt} = \frac{E — U_{out}}{L}$

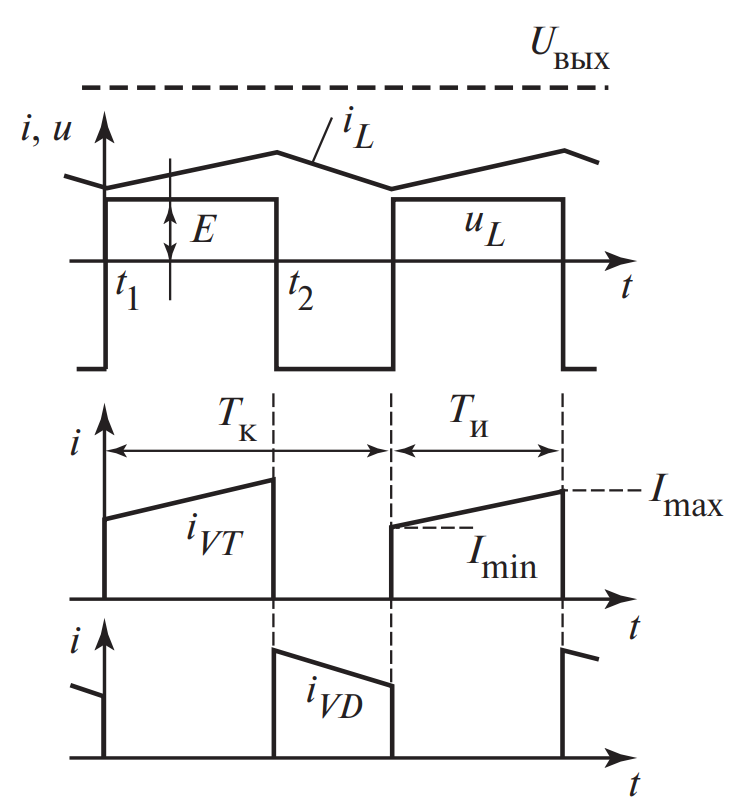

Рис. 2. Диаграммы токов и напряжений в режиме непрерывного тока реактора (CCM).

Важно: Конденсатор $ C $ в этой схеме работает в очень тяжелом режиме. Он должен отдавать ток в нагрузку, когда ключ замкнут, и принимать мощные импульсы тока, когда ключ разомкнут. Это предъявляет высокие требования к ESR (эквивалентному последовательному сопротивлению) конденсатора.

3. Математический анализ и расчет

Основное уравнение преобразования

Для установившегося режима (steady state) справедливо правило вольтосекундного баланса для индуктивности: среднее напряжение на индуктивности за период равно нулю. Иначе ток бы бесконечно возрастал или падал.

Запишем интеграл напряжения за период:

\int_{0}^{T} u_L(t) \,dt = 0

Подставим значения напряжений на двух интервалах (учитывая, что $ t_{on} = \gamma T $ и $ t_{off} = (1-\gamma)T $):

E \cdot \gamma T + (E — U_{out}) \cdot (1 — \gamma) T = 0

Сократим на $ T $ и раскроем скобки:

E \cdot \gamma + E — E \cdot \gamma — U_{out} \cdot (1 — \gamma) = 0

E = U_{out} \cdot (1 — \gamma)

Отсюда получаем фундаментальную формулу регулировочной характеристики повышающего преобразователя (5.11):

U_{out} = \frac{E}{1 — \gamma}

Из этой формулы следует, что при $ \gamma \to 0 $, выходное напряжение $ U_{out} \to E $ (ключ всегда разомкнут, ток просто проходит через диод). При $ \gamma \to 1 $, теоретически $ U_{out} \to \infty $. На практике потери в элементах ограничивают максимальный коэффициент усиления.

Расчет токов

Среднее значение тока реактора связано с выходным током законом сохранения энергии (полагая КПД = 100%): $ P_{in} = P_{out} $, или $ E \cdot I_{L,cp} = U_{out} \cdot I_{out} $. Отсюда:

\( I_{L,cp} = I_{out} \frac{U_{out}}{E} = \frac{I_{out}}{1 — \gamma} \) \quad (5.12)

То есть входной ток всегда больше выходного во столько же раз, во сколько выходное напряжение больше входного.

Пульсации тока (размах пилы) $ \Delta I_L $ определяются индуктивностью и временем накопления:

\( \Delta I_L = I_{L,max} — I_{L,min} = \frac{E \cdot \gamma T}{L} = \frac{E \cdot \gamma}{L \cdot f} \) \quad (5.13)

Где $ f $ — частота коммутации.

4. Режимы работы и внешние характеристики

Поведение регулятора критически зависит от тока нагрузки и индуктивности. Различают два основных режима:

CCM (Continuous Conduction Mode) — Режим непрерывного тока: Ток в дросселе никогда не падает до нуля. Это основной рабочий режим для мощных нагрузок. Характеристика «жесткая» (напряжение мало зависит от нагрузки).
DCM (Discontinuous Conduction Mode) — Режим прерывистого тока: За время паузы $ t_{off} $ дроссель успевает полностью отдать всю энергию, и ток падает до нуля до начала следующего такта.

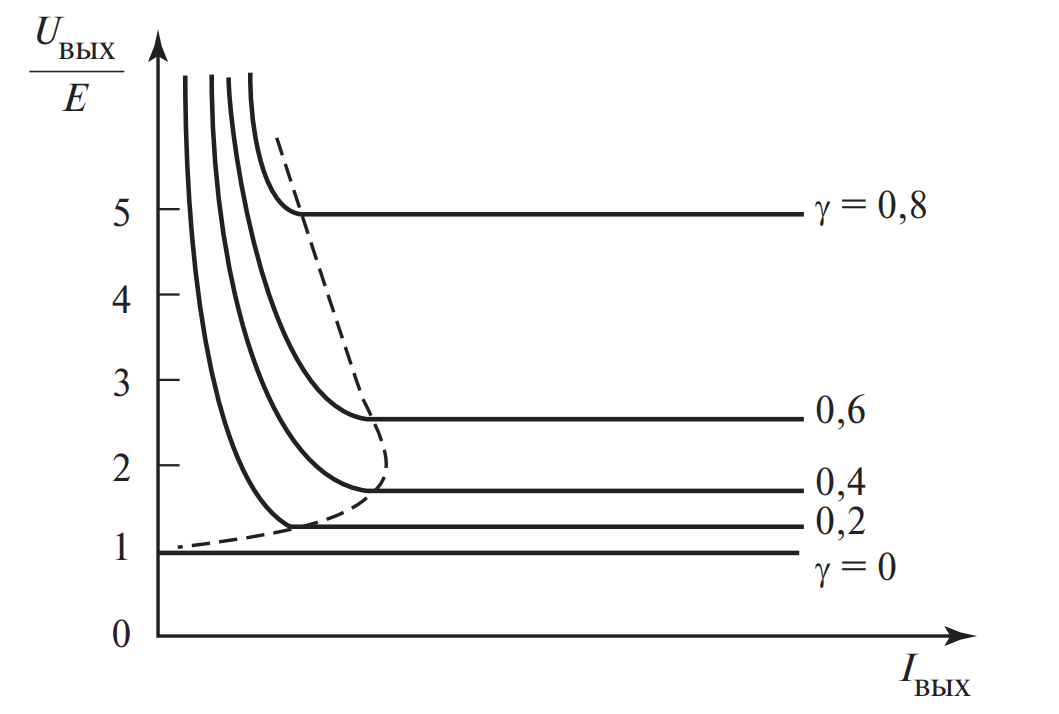

Рис. 3. Внешние характеристики регулятора. Сплошные линии справа — режим непрерывного тока, крутопадающие участки слева — режим прерывистого тока.

Опасности режима прерывистого тока (DCM)

Граничный ток нагрузки, при котором происходит переход из CCM в DCM, определяется выражением (5.14):

I_{out,gr} = \frac{E \cdot \gamma \cdot (1 — \gamma)^2}{2 \cdot L \cdot f}

Как видно из характеристик (Рис. 3), в режиме прерывистого тока (при малых нагрузках или холостом ходе) напряжение на выходе начинает резко расти.

Важно! При отключении нагрузки (холостой ход) в идеальном повышающем преобразователе конденсатор заряжается до бесконечности. Это происходит потому, что даже короткие импульсы накачивают энергию, которая никуда не расходуется. В реальности это приводит к пробою выходного конденсатора или ключа. Поэтому работа без цепи обратной связи (ОС) категорически запрещена. Современные контроллеры имеют защиту OVP (Over Voltage Protection).

Пульсации выходного напряжения

В момент, когда транзистор замкнут, нагрузка питается только от конденсатора. Падение напряжения на конденсаторе за это время определяет пульсации (5.15):

\Delta U_{out} = \frac{I_{out} \cdot \gamma}{C \cdot f}

Чтобы снизить пульсации, необходимо увеличивать частоту преобразования $ f $ (что позволяет уменьшить емкость $ C $) или использовать конденсаторы с низким ESR (Low ESR).

5. Практические аспекты, преимущества и недостатки

При проектировании реальных устройств (драйверы LED, схемы коррекции коэффициента мощности PFC, питание ноутбуков от автомобиля) важно учитывать неидеальность компонентов.

При больших значениях $ \gamma $ (когда мы хотим поднять напряжение, например, с 5В до 50В, т.е. в 10 раз), эффективность схемы падает.
Это связано с тем, что ток через диод течет очень короткое время $ (1-\gamma)T $, и его пиковое значение становится огромным:

I_{VD,max} \approx \frac{I_{out}}{1 — \gamma}

Поэтому на практике коэффициент усиления одной ступени Boost-конвертера редко делают больше 4-5.

Таблица сравнения режимов

Параметр	Непрерывный ток (CCM)	Прерывистый ток (DCM)
Стабильность напряжения	Высокая (Жесткая характеристика)	Низкая (Зависит от нагрузки)
Нагрузка на ключ	Умеренная пиковая	Высокая пиковая (при той же средней мощности)
Размеры дросселя	Требуется большая индуктивность (Габаритный)	Меньшая индуктивность (Компактный)
Управление	Сложнее (Проблема правого нуля в полуплоскости)	Проще, система устойчивее

Преимущества и недостатки топологии

Преимущества (+):

Входной ток непрерывен (сглажен индуктивностью L на входе), что снижает требования к входным фильтрам и уменьшает EMI (электромагнитные помехи) в сторону источника.
Простота управления транзистором (исток сидит на земле), что упрощает схему драйвера затвора (Gate Driver).
Возможность получения напряжения выше напряжения питания с высоким КПД (до 95-98%).

Недостатки (-):

Выходной ток носит ярко выраженный импульсный характер (прерывается диодом). Это требует установки мощного выходного конденсатора $ C $ с малым ESR для гашения пульсаций.
Отсутствие защиты от короткого замыкания (КЗ) на выходе. Если замкнуть выход, ток потечет напрямую от источника через дроссель и диод, сжигая их, так как транзистор не может прервать эту цепь. Требуется дополнительный предохранитель.
Невозможность работы на холостом ходу без обратной связи.

6. Практический пример: Расчет повышающего преобразователя

Проведем полный расчет реального устройства.

Задача: нам необходимо запитать ноутбук или мощный светодиодный драйвер напряжением 24 В от бортовой сети автомобиля 12 В.

Золотое правило: Расчет всегда ведется для «худшего случая». Для повышающего преобразователя самым тяжелым режимом является минимальное входное напряжение при максимальной нагрузке. Именно в этот момент токи через компоненты достигают пиковых значений.

6.1. Исходные данные (ТЗ)

Параметр	Обозначение	Значение	Комментарий
Входное напряжение (мин)	$ V_{in(min)} $	10 В	Учитываем просадку аккумулятора
Входное напряжение (ном)	$ V_{in(nom)} $	12 В	Штатное напряжение
Выходное напряжение	$ V_{out} $	24 В	Требуемое питание
Ток нагрузки (макс)	$ I_{out(max)} $	2 А	Мощность $ P = 48 $ Вт
Частота преобразования	$ f_{sw} $	100 кГц	Типичная частота (например, для UC3843)
Допустимые пульсации тока (L)	$ K_{ind} $	30% (0.3)	Оптимальный баланс габаритов и потерь

6.2. Шаг 1: Определение коэффициента заполнения (Duty Cycle)

Находим необходимый коэффициент заполнения для режима минимального входного напряжения. Для точности учтем КПД преобразователя (предположим $ \eta = 90\% $ или 0.9), так как потери заставляют ключ быть открытым чуть дольше.

\gamma = 1 — \frac{V_{in(min)} \cdot \eta}{V_{out}} = 1 — \frac{10 \cdot 0.9}{24} = 1 — 0.375 = 0.625

Результат: Транзистор будет открыт 62.5% времени периода.

6.3. Шаг 2: Расчет индуктивности дросселя (L)

Это самый ответственный этап. Сначала найдем средний входной ток, который протекает через индуктивность. Так как мощность на входе равна мощности на выходе (деленной на КПД):

I_{in(max)} = \frac{V_{out} \cdot I_{out(max)}}{V_{in(min)} \cdot \eta} = \frac{24 \cdot 2}{10 \cdot 0.9} \approx 5.33 \, \text{А}

Мы задали пульсации тока $ \Delta I_L $ как 30% от среднего тока (стандартная инженерная практика):

\Delta I_L = 0.3 \cdot I_{in(max)} = 0.3 \cdot 5.33 \approx 1.6 \, \text{А}

Теперь используем формулу связи напряжения, индуктивности и скорости изменения тока $ U = L \cdot (di/dt) $ для этапа, когда ключ замкнут (к дросселю приложено $ V_{in} $):

L = \frac{V_{in(min)} \cdot \gamma}{\Delta I_L \cdot f_{sw}}

L = \frac{10 \cdot 0.625}{1.6 \cdot 100000} = \frac{6.25}{160000} \approx 39.06 \, \mu\text{H}

Выбор компонента: Ближайший стандартный номинал в большую сторону — 47 мкГн.

Важно! Выбирая дроссель, вы должны смотреть не только на индуктивность, но и на ток насыщения.
Пиковый ток в нашем дросселе составит:
$ I_{peak} = I_{in(max)} + \frac{\Delta I_L}{2} = 5.33 + 0.8 = 6.13 \, \text{А} $.Если вы возьмете дроссель с током насыщения 5А, то при 6А его сердечник войдет в насыщение, индуктивность резко упадет почти до нуля, и транзистор сгорит от сверхтока. Нужен дроссель на ток не менее 7-8 А.

6.4. Шаг 3: Расчет выходного конденсатора (C)

Выходной конденсатор должен поддерживать напряжение на нагрузке в то время, когда транзистор открыт и энергия от источника не поступает на выход (а накапливается в дросселе).
Допустим, мы хотим, чтобы пульсации напряжения $ \Delta V_{out} $ не превышали 50 мВ (очень чистое питание).

C_{out} \geq \frac{I_{out(max)} \cdot \gamma}{f_{sw} \cdot \Delta V_{out}}

C_{out} = \frac{2 \cdot 0.625}{100000 \cdot 0.05} = \frac{1.25}{5000} = 250 \, \mu\text{F}

Выбор компонента: На практике одного электролитического конденсатора на 330 мкФ будет недостаточно из-за паразитного сопротивления (ESR).
Пульсации напряжения на реальном конденсаторе складываются из емкостной составляющей (посчитана выше) и резистивной составляющей: $ \Delta V_{ESR} = I_{peak} \cdot ESR $.

Если ток диода в пике достигает 6А, а ESR конденсатора 0.1 Ом, то скачок напряжения составит 0.6 В (600 мВ), что в 12 раз больше нашего расчета!

Решение: Использовать параллельное соединение нескольких Low-ESR конденсаторов (например, 3 штуки по 100 мкФ) и добавить керамические конденсаторы (10 мкФ) для фильтрации ВЧ-помех.

6.5. Шаг 4: Выбор полупроводников (Ключ и Диод)

Транзистор (MOSFET): Должен выдерживать напряжение $ V_{out} $ плюс запас на выбросы (обычно +20%). Требование: $ V_{ds} > 1.2 \cdot 24 = 28.8 $ В. Выбираем транзистор на 40-60 В.Ток: Должен выдерживать $ I_{peak} \approx 6.2 $ А. Выбираем с запасом на 10-15 А (например, IRFZ44N или современные аналоги).
Диод: Должен быть быстрым (Шоттки или Ultra-Fast). Обычные выпрямительные диоды (типа 1N4007) не успеют закрыться на частоте 100 кГц и перегреются. Требование: Напряжение обратное $ > 30 $ В, средний ток $ > 2 $ А. Подходит популярный SS34 или MBR360.

Аналогия: Выбор «ведер» для переноски воды

Представьте, что наш дроссель — это черпак.

Индуктивность (47 мкГн): Это объем черпака. Если он слишком маленький, придется махать рукой (частота) с бешеной скоростью. Если слишком большой — он будет тяжелым и дорогим.
Ток насыщения: Это прочность ручки черпака. Если воды (тока) слишком много, ручка ломается (насыщение), и процесс останавливается.
Конденсатор: Это бак, куда мы выливаем воду. Если он дырявый (высокий ESR), вода будет расплескиваться (пульсации и нагрев).

7. Интересные факты о повышающих преобразователях

Мир силовой электроники скрывает множество нюансов, которые редко описываются в базовых учебниках, но имеют критическое значение при проектировании высоконадежных систем. Рассмотрим 7 ключевых фактов, демонстрирующих физическую глубину работы топологии Boost.

Правый нуль в полуплоскости (RHP Zero). Это самый коварный эффект в теории управления повышающими преобразователями, работающими в режиме непрерывного тока (CCM). Суть феномена парадоксальна: когда система управления пытается резко увеличить выходное напряжение, она увеличивает коэффициент заполнения $ \gamma $. Однако, увеличение $ \gamma $ означает, что транзистор дольше остается открытым, и диод дольше заперт. Следовательно, в первый момент времени подача энергии в нагрузку прекращается на более длительный срок. Это приводит к кратковременному падению выходного напряжения перед его ростом. С точки зрения теории автоматического управления, это фазовый сдвиг на 90 градусов, который делает создание быстрой обратной связи крайне сложной задачей.
Невозможность короткого замыкания. В отличие от понижающего (Buck) преобразователя, классический Boost-конвертер абсолютно беззащитен перед коротким замыканием (КЗ) на выходе. Взгляните на схему: путь от источника питания через дроссель и диод к нагрузке ничем не прерывается. Транзистор, даже будучи полностью закрытым, не может остановить ток. При КЗ ток ограничивается только паразитным сопротивлением дросселя и внутренним сопротивлением источника, что неизбежно ведет к перегоранию диода или дорожек на плате, если не используется плавкий предохранитель или дополнительный размыкатель нагрузки (Load Switch).
Синхронное выпрямление. В современных низковольтных приложениях (например, питание гаджетов от одной батарейки 1.5В) обычный диод Шоттки заменяют на второй MOSFET-транзистор. Зачем? Падение напряжения на диоде составляет 0.3–0.5В. При выходном напряжении 3.3В это означает потерю 10-15% всей энергии. Открытый канал MOSFET имеет сопротивление в единицы миллиом, что позволяет поднять КПД до фантастических 96–98%. Такая схема называется синхронным повышающим преобразователем (Synchronous Boost).
Эффект «поющего» конденсатора. Инженеры часто сталкиваются с ситуацией, когда плата преобразователя начинает издавать слышимый писк. Виновником редко является дроссель (хотя и он может «зудеть» из-за магнитострикции). Чаще всего «поет» керамический выходной конденсатор (MLCC). Керамика обладает пьезоэлектрическим эффектом: при пульсациях напряжения кристаллическая решетка диэлектрика механически расширяется и сжимается. Если частота пульсаций или субгармоник попадает в звуковой диапазон (20 Гц – 20 кГц), конденсатор превращается в динамик. Решение — использование конденсаторов с другим диэлектриком или изменение частоты ШИМ.
Роль в коррекции коэффициента мощности (PFC). Почти каждый блок питания мощностью выше 75 Вт (от компьютерного БП до зарядки сервера) содержит на входе повышающий преобразователь. В этой роли он работает не просто как стабилизатор, а как активный корректор коэффициента мощности (PFC). Он заставляет ток, потребляемый от розетки, повторять форму синусоиды напряжения сети, что разгружает электростанции и провода. В этом режиме выходное напряжение Boost-каскада обычно устанавливается на уровне 380–400 В постоянного тока.
Обратимость энергии. Если заменить диод на управляемый ключ (транзистор), топология становится двунаправленной. Если гнать энергию слева направо — это повышающий преобразователь (Boost), работающий в двигательном режиме. Если гнать энергию справа налево (от высокого напряжения к низкому) — схема превращается в понижающий преобразователь (Buck). Именно этот принцип используется в электромобилях при рекуперативном торможении: электродвигатель вырабатывает высокое напряжение, которое через эту же схему (работающую теперь как Buck) заряжает низковольтную тяговую батарею.
Старт с нулевого напряжения. Существуют специализированные микросхемы Boost-конвертеров для «сбора энергии» (Energy Harvesting), способные запускаться от напряжения всего 20 мВ (0.02 В) — например, от тепла руки через элемент Пельтье. Поскольку кремниевым транзисторам для открытия нужно минимум 0.6В, в таких схемах используются пусковые трансформаторы и полевые транзисторы с управляющим p-n переходом (JFET) или специальные МЭМС-ключи для «холодного старта», после чего схема переходит в обычный режим работы.

8. Часто задаваемые вопросы (FAQ)

1. Можно ли использовать повышающий регулятор для понижения напряжения?

Нет, это физически невозможно для классической топологии Boost. Выходное напряжение всегда должно быть больше входного минимум на величину падения напряжения на диоде. Если входное напряжение станет выше заданного выходного, ток беспрепятственно потечет через дроссель и диод прямо в нагрузку, и напряжение на выходе станет равным $ U_{вх} — U_{диода} $, при этом стабилизация пропадет. Для задач, где входное напряжение может быть как выше, так и ниже выходного (например, в автомобиле: 12В аккумулятор проседает до 9В при старте и скачет до 14В при зарядке), используются топологии Buck-Boost или SEPIC.

2. Почему при работе без нагрузки схема может сгореть?

В каждом цикле работы дроссель накачивает определенную порцию энергии $ W = L \cdot I^2 / 2 $. Если нагрузки нет, этой энергии некуда деваться, кроме как заряжать выходной конденсатор. С каждым импульсом напряжение на конденсаторе растет. Теоретически оно стремится к бесконечности. В реальности происходит пробой диода, транзистора или взрыв конденсатора при превышении их предельного напряжения. Современные контроллеры имеют защиту OVP (Over Voltage Protection), которая отключает генерацию импульсов при превышении порога, но в простейших самодельных схемах это частая причина аварий.

3. Как выбрать частоту преобразования? 50 кГц или 1 МГц?

Это классический инженерный компромисс.

Низкая частота (30–100 кГц): Высокий КПД (меньше потерь на переключение транзистора), схема менее требовательна к разводке платы, меньше нагрев. Но требуются огромные по габаритам дроссели и конденсаторы.

Высокая частота (500 кГц – 2 МГц): Позволяет использовать миниатюрные компоненты (актуально для смартфонов). Однако резко растут динамические потери (нагрев ключей), требования к скорости диодов и качеству печатной платы (скин-эффект, паразитные индуктивности). Для мощных силовых установок обычно выбирают диапазон 50–150 кГц.

4. Чем повышающий регулятор отличается от Flyback (обратноходового) преобразователя?

Хотя принципы накопления энергии похожи, это разные устройства.

Boost: Не имеет гальванической развязки (вход и выход имеют общую «землю»). Энергия передается напрямую через дроссель.

Flyback: Использует многообмоточный дроссель (трансформатор), что обеспечивает гальваническую изоляцию входа от выхода. Flyback может как повышать, так и понижать напряжение в широких пределах, но обычно имеет чуть меньший КПД и сложнее в изготовлении из-за трансформатора.

5. Почему греется дроссель, если его сопротивление почти ноль?

Нагрев дросселя складывается из двух факторов.

Потери в меди: Даже малое сопротивление провода при больших токах выделяет тепло ($ P = I^2 \cdot R $). Также на высоких частотах работает «скин-эффект» (ток течет только по поверхности провода), что увеличивает реальное сопротивление.

Потери в сердечнике: Перемагничивание феррита вызывает выделение тепла из-за гистерезиса и вихревых токов. Если дроссель выбран неправильно (слишком большая амплитуда пульсаций индукции), сердечник может разогреться до точки Кюри (потеря магнитных свойств) даже при холодном проводе.

Заключение

Повышающий регулятор постоянного напряжения является незаменимым узлом современной электроники. Понимание процессов, протекающих в индуктивности и конденсаторе, умение рассчитать граничные режимы токов и оценить потери — ключевые навыки для инженера-разработчика. Несмотря на кажущуюся схемотехническую простоту (всего 4 силовых элемента), динамика работы Boost-конвертера богата нюансами, игнорирование которых приводит к нестабильной работе или выходу оборудования из строя.
