Линейные стабилизаторы напряжения: теория, схемы и расчет

Содержание страницы

1. Физическая природа и принцип действия
2. Схемотехника и анализ стабилизаторов непрерывного действия
3. Сравнительный анализ: Последовательный vs Параллельный
4. Разбор компонентов и практическая реализация
5. Практический пример: Полный расчет стабилизатора напряжения
6. Типовые неисправности и диагностика
7. Ограничения и переход к импульсной технике
8. FAQ
Заключение

Преобразование параметров электрической энергии — это основа современной электроники. Любое электронное устройство, от карманного калькулятора до бортового компьютера истребителя, требует питания определенного качества. В данной статье мы детально разберем класс устройств, называемых стабилизаторами непрерывного действия (или линейными стабилизаторами), которые исторически стали первыми и до сих пор остаются эталоном качества выходного напряжения, несмотря на развитие импульсной техники.

Исторически потребность в стабилизации возникла с появлением первых ламповых ЭВМ и прецизионной измерительной техники в середине 20-го века. Нестабильность электросети напрямую влияла на точность вычислений и измерений. Первые стабилизаторы были громоздкими, ламповыми и феррорезонансными устройствами. С изобретением биполярного транзистора в 1947 году началась эра полупроводниковых стабилизаторов непрерывного действия, которые мы и рассмотрим.

1. Физическая природа и принцип действия

Преобразователи постоянного напряжения (DC-DC) созданы для согласования уровней напряжения источника (например, аккумулятора или выпрямителя) и потребителя (процессора, датчика, мотора). Если преобразователь не просто изменяет уровень напряжения, но и поддерживает его неизменным при колебаниях входного напряжения или тока нагрузки, его называют стабилизатором.

Важное определение: Стабилизаторы непрерывного действия — это устройства, в которых регулирующий элемент (транзистор) работает в линейном (активном) режиме, непрерывно изменяя свое сопротивление для поддержания выходного параметра.

1.1. Режим работы транзистора

Ключевым отличием рассматриваемых схем от импульсных преобразователей является режим работы силового транзистора. В стабилизаторах непрерывного действия транзистор функционирует в активной области выходных вольт-амперных характеристик (ВАХ). В этой области ток коллектора $ I_K $ практически не зависит от напряжения на коллекторе, а управляется током базы $ I_B $. Это позволяет транзистору работать как управляемый резистор.

Аналогия из гидравлики:
Представьте себе водопроводную трубу, в которую подается вода под высоким и нестабильным давлением. Наша задача — получить на выходе струю со строго постоянным напором.
Стабилизатор непрерывного действия — это человек, который держит руку на вентиле крана. Если давление на входе растет, он немного прикрывает кран (увеличивает сопротивление). Если давление падает или потребитель открывает больше кранов в доме — он приоткрывает вентиль (уменьшает сопротивление). Кран всегда приоткрыт, и вода течет непрерывно.

2. Схемотехника и анализ стабилизаторов непрерывного действия

Существует две фундаментальные топологии построения таких схем: с последовательным и с параллельным включением регулирующего элемента.

2.1. Стабилизатор с последовательным включением (Series Regulator)

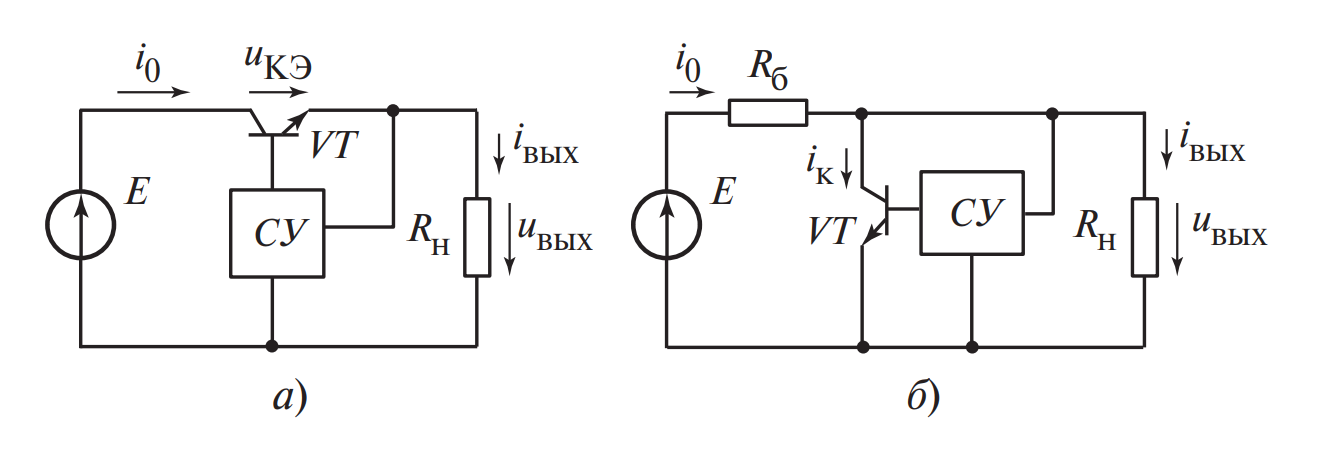

Рис. 1. Схемы стабилизаторов непрерывного действия: а — с последовательным включением транзистора и нагрузки; б — с параллельным включением транзистора.

Схема, показанная на Рис. 1, а, является классической (эмиттерный повторитель). Регулирующий транзистор $ VT $ включен последовательно с нагрузкой $ R_H $. Система управления (СУ) сравнивает выходное напряжение с эталонным и корректирует ток базы транзистора.

Математическая модель и расчет параметров

Максимально возможное напряжение на выходе ограничено физикой полупроводника, а именно напряжением насыщения коллектор-эмиттер $ U_{K\ni\_nas} $ (обычно 0.2–0.5 В для биполярных транзисторов). Предельное напряжение описывается формулой:

U_{out\_max} = E_{min} — U_{K\ni\_nas}

Доказательство работы стабилизации:
В установившемся режиме выходное напряжение жестко стабилизируется системой управления: $ u_{out} = U_{st} $.
Ток через нагрузку определяется законом Ома:
$$ i_0 = i_{out} = \frac{U_{st}}{R_H} $$
Поскольку ток базы пренебрежимо мал по сравнению с током коллектора (для мощных транзисторов с высоким коэффициентом усиления $ \beta $), ток коллектора практически равен току нагрузки:
$$ i_K \approx i_0 = \frac{U_{st}}{R_H} $$

При изменении входного напряжения $ E $ (например, при скачке напряжения в сети), все «лишнее» напряжение падает на переходе коллектор-эмиттер транзистора. Мгновенное значение падения напряжения на транзисторе:

u_{K\ni} = E(t) — U_{st}

Из этого следует важнейший вывод: транзистор вынужден рассеивать избыточную мощность в виде тепла. Мощность потерь $ P_{VT} $ равна:

P_{VT} = u_{K\ni} \cdot i_0 = (E — U_{st}) \cdot i_0

Расчет КПД и доказательство эффективности

Коэффициент полезного действия (КПД, $ \eta $) определяется как отношение полезной мощности к потребляемой. Пренебрегая малым током потребления схемы управления:

\eta = \frac{P_H}{P_{source}} = \frac{U_{st} \cdot i_0}{E \cdot i_0} = \frac{U_{st}}{E}

Инженерный инсайт: Формула $ \eta \approx U_{st} / E $ показывает фатальный недостаток линейных стабилизаторов. Если нам нужно получить 5В из 12В, КПД будет равен $ 5/12 \approx 41.6\% $. Более 58% энергии просто нагревает атмосферу!

2.2. Стабилизатор с параллельным включением (Shunt Regulator)

На Рис. 1, б представлена схема параллельного стабилизатора. Здесь регулирующий транзистор $ VT $ подключен параллельно нагрузке. Для ограничения тока источника необходим балластный резистор $ R_b $.

Принцип действия и физика процесса

В этой схеме ток источника делится между нагрузкой и транзистором. Принцип регулирования заключается в том, что транзистор «отбирает» на себя лишний ток, чтобы падение напряжения на балластном резисторе $ R_b $ поддерживало выходное напряжение $ U_{st} $ неизменным.

Если нагрузка отключается ($ R_H \to \infty $), весь ток течет через транзистор. Если нагрузка потребляет максимум, ток через транзистор минимален. Это поведение кардинально отличается от последовательной схемы.

Математический анализ параллельной схемы

Для обеспечения работоспособности схемы даже при минимальном входном напряжении $ E_{min} $ и минимальном сопротивлении нагрузки $ R_{H\_min} $ (максимальный ток), необходимо правильно выбрать $ R_b $. Максимальное выходное напряжение (фактически, условие работоспособности) связано соотношением:

U_{out\_max} \approx E_{min} \cdot \frac{R_{H\_min}}{R_{H\_min} + R_b}

Баланс токов (Закон Кирхгофа):
Ток через балластный резистор $ i_0 $ определяется разностью потенциалов на нем:
$$ i_0 = \frac{E — U_{st}}{R_b} $$
Этот ток разветвляется на ток транзистора $ i_K $ и ток нагрузки $ i_{out} $:
$$ i_K = i_0 — i_{out} = \frac{E — U_{st}}{R_b} — \frac{U_{st}}{R_H} $$

Критический режим: Худший случай для транзистора в параллельном стабилизаторе наступает при отключении нагрузки ($ i_{out} = 0 $). Тогда весь ток $ i_0 $ течет через транзистор, вызывая его максимальный нагрев. Это делает схему крайне неэффективной для систем с переменной нагрузкой.

Энергетический баланс (КПД):
Потери складываются из потерь на резисторе $ R_b $ и транзисторе $ VT $. Общая потребляемая мощность постоянна (при фиксированном $ E $) и не зависит от нагрузки.
КПД рассчитывается как:

\eta = \frac{P_H}{P_{loss\_total} + P_H} = \frac{U_{st}^2 / R_H}{U_{st}^2 / R_H + (E-U_{st}) \cdot I_0}

КПД параллельного стабилизатора всегда ниже последовательного при прочих равных условиях, так как ток от источника потребляется всегда, даже при холостом ходе.

3. Сравнительный анализ: Последовательный vs Параллельный

Для инженера важно понимать, какую топологию выбрать. Сведем данные в таблицу.

Характеристика	Последовательный (Series)	Параллельный (Shunt)
КПД	Средний (зависит от разницы $ E — U_{out} $). Высок при малой разнице.	Низкий (потребляет ток всегда).
Поведение при КЗ нагрузки	Опасно (весь ток идет через транзистор, нужна защита).	Безопасно (ток ограничивается резистором $ R_b $).
Поведение при обрыве нагрузки	Безопасно (ток потребления падает до нуля).	Опасно (весь ток идет через транзистор, риск перегрева).
Применение	99% современных линейных регуляторов (L7805, LM317).	Источники опорного напряжения (TL431), стабилитроны.

4. Разбор компонентов и практическая реализация

Рассмотрим, из чего состоит реальная схема стабилизатора, помимо «идеальных» квадратиков на схеме.

4.1. Регулирующий транзистор

Это «мускулы» системы.

Тип: Обычно биполярный NPN или полевой N-канал (MOSFET). MOSFET предпочтительнее для LDO (Low DropOut) стабилизаторов из-за низкого сопротивления канала.
Требование: Должен иметь ОБР (Область Безопасной Работы), позволяющую рассеивать мощность $ P = (E_{max} — U_{out}) \cdot I_{max} $.

4.2. Система управления (СУ)

Обычно это операционный усилитель (ОУ) или дифференциальный каскад.

Источник опорного напряжения (ИОН): Сердце точности. Обычно это стабилитрон с термокомпенсацией или схема Bandgap (ширина запрещенной зоны), дающая около 1.25В.
Делитель напряжения: Резисторы обратной связи, задающие выходное напряжение.

5. Практический пример: Полный расчет стабилизатора напряжения

Рассчитаем схему для жестких реальных требований.

Техническое задание (ТЗ):
Необходимо спроектировать линейный стабилизатор (схема с последовательным регулированием) для питания чувствительной аналоговой электроники.

Входное напряжение ($ E $): Нестабильное, от бортовой сети 24В (диапазон 22В…28В).
Выходное напряжение ($ U_{st} $): 12В (строго стабилизированное).
Ток нагрузки ($ I_0 $): 0.5 А (500 мА).
Температура среды: до +40°C.

5.1. Выбор регулирующего транзистора

Первый шаг — определить, какие нагрузки лягут на «плечи» нашего транзистора. Нас интересуют два критических параметра: максимальное напряжение коллектор-эмиттер и рассеиваемая мощность.

Шаг 1. Расчет максимального напряжения на транзисторе.
Оно возникает, когда входное напряжение максимально, а выходное (по условию стабилизации) остается фиксированным.

U_{K\ni\_max} = E_{max} — U_{st} = 28\text{В} — 12\text{В} = 16\text{В}

Транзистор должен выдерживать $ U_{K\ni} $ не менее 20-30В (с запасом).

Шаг 2. Расчет максимальной рассеиваемой мощности.
Это самый важный этап расчета линейного стабилизатора. Мощность, которая выделяется в виде тепла, рассчитывается для наихудшего случая (максимальный вход, максимальный ток).

P_{VT\_max} = U_{K\ni\_max} \cdot I_{0\_max} = 16\text{В} \cdot 0.5\text{А} = 8\text{ Вт}

Аналогия:
8 Ватт тепла — это немного для утюга, но для крошечного кристалла кремния размером 2×2 мм это огромная энергия. Это сравнимо с тем, как если бы вы держали в кулаке раскаленную паяльную лампу. Без отвода тепла транзистор разогреется до 200°C за пару секунд и сгорит.

5.2. Тепловой расчет и выбор радиатора

Многие пропускают этот этап и получают сгоревшие устройства. Рассчитаем необходимую площадь радиатора.

Для кремниевых транзисторов максимальная температура кристалла $ T_{j\_max} $ обычно составляет +150°C. Для надежности ограничим её на уровне +120°C.

Формула теплового сопротивления:

R_{th\_CA} = \frac{T_{j\_max} — T_{amb}}{P_{VT}} — R_{th\_JC}

Где:

$ T_{amb} $ — температура окружающей среды (+40°C).
$ R_{th\_JC} $ — тепловое сопротивление «кристалл-корпус» (для корпуса TO-220 это обычно 3-5 °C/Вт). Примем 4 °C/Вт.
$ R_{th\_CA} $ — искомое сопротивление «корпус-воздух» (радиатора).

Подставляем значения:

R_{th\_CA} = \frac{120 — 40}{8} — 4 = \frac{80}{8} — 4 = 10 — 4 = 6 \text{ °C/Вт}

Вывод: Нам нужен радиатор с тепловым сопротивлением не более 6 °C/Вт. По справочникам это довольно массивный алюминиевый профиль площадью поверхности около 150-200 см². Без радиатора транзистор в корпусе TO-220 имеет $ R_{th} \approx 60 \text{ °C/Вт} $, что привело бы к перегреву уже при 1.3 Вт.

5.3. Расчет элементов управления (Схема со стабилитроном)

Рассмотрим простейшую реализацию схемы управления, где база транзистора подключена к параметрическому стабилизатору (резистор + стабилитрон).

Напряжение на базе $ U_B $ должно быть выше напряжения на эмиттере (выходе) на величину падения напряжения на переходе база-эмиттер $ U_{BE} $ (около 0.7В).

U_{stabitron} = U_{st} + U_{BE} = 12\text{В} + 0.7\text{В} = 12.7\text{В}

Выбираем ближайший по номиналу стабилитрон, например, BZX85C13 (13В). Тогда выходное напряжение будет $ 13 — 0.7 = 12.3\text{В} $, что допустимо.

Расчет балластного резистора цепи базы $ R_b $:
Ток базы транзистора $ I_B $ связан с током нагрузки через коэффициент усиления $ h_{21\ni} $ (Beta). Для мощных транзисторов (например, TIP41) $ h_{21\ni} \approx 50 $.

I_{B\_max} = \frac{I_{0\_max}}{h_{21\ni}} = \frac{0.5\text{А}}{50} = 0.01\text{А} (10 \text{ мА})

Ток через стабилитрон $ I_{st\_min} $ для устойчивой работы должен быть около 5-10 мА. Пусть будет 10 мА.
Общий ток через резистор $ R_b $: $ I_{Rb} = I_B + I_{st} = 10 + 10 = 20 \text{ мА} $.

Сопротивление $ R_b $ рассчитываем для минимального входного напряжения, чтобы тока хватило даже при просадке сети:

R_b = \frac{E_{min} — U_{stabitron}}{I_{Rb}} = \frac{22\text{В} — 13\text{В}}{0.02\text{А}} = \frac{9}{0.02} = 450 \text{ Ом}

Выбираем стандартный номинал из ряда E24: 430 Ом или 470 Ом.

5.4. Расчет коэффициента полезного действия (КПД)

Оценим эффективность нашего устройства.

Полезная мощность: $ P_{out} = 12\text{В} \cdot 0.5\text{А} = 6 \text{ Вт} $.
Затраченная мощность (при $ E=28\text{В} $): $ P_{in} \approx 28\text{В} \cdot 0.52\text{А} = 14.56 \text{ Вт} $ (с учетом тока базы).

\eta = \frac{P_{out}}{P_{in}} \cdot 100\% = \frac{6}{14.56} \cdot 100\% \approx 41.2\%

Итог расчета: Мы получили стабильные 12В, но платим за это высокую цену. Почти 60% энергии уходит в нагрев воздуха. Именно поэтому в современной технике при таких перепадах напряжений (24В -> 12В) стараются использовать импульсные DC-DC преобразователи, у которых КПД составил бы около 90-95%.

6. Типовые неисправности и диагностика

Что чаще всего выходит из строя в линейных стабилизаторах? Опыт ремонтных мастерских показывает следующую статистику:

Тепловой пробой регулирующего транзистора.Симптом: На выходе напряжение равно входному ($ U_{out} \approx E $). Это самое опасное состояние, так как оно «убивает» всю подключенную электронику.Причина: Плохой теплоотвод, высохшая термопаста, превышение входного напряжения.
Обрыв перехода транзистора.Симптом: На выходе 0 вольт.Причина: Сверхток, короткое замыкание на выходе.
Самовозбуждение (Генерация).Симптом: Напряжение «плавает», мультиметр показывает странные значения, стабилизатор греется без нагрузки.Причина: Высохшие электролитические конденсаторы на входе или выходе стабилизатора (потеря емкости и рост ESR).

7. Ограничения и переход к импульсной технике

Как указано в исходном тексте, низкий КПД ограничивает применение линейных стабилизаторов мощностями в несколько ватт. Если вам нужно рассеять 10 Вт тепла, вам потребуется радиатор размером с кулак.

В устройствах большой мощности применяют импульсные преобразователи (Buck, Boost, Buck-Boost). В них транзистор работает в ключевом режиме (насыщение/отсечка).

В режиме насыщения: Напряжение почти 0, ток большой -> Мощность $ P \approx 0 $.
В режиме отсечки: Ток 0, напряжение большое -> Мощность $ P = 0 $.

Это позволяет достичь КПД 90-98%. Однако линейные стабилизаторы остаются незаменимыми там, где важна чистота питания (аудио Hi-Fi, АЦП/ЦАП), так как они не создают импульсных помех.

8. FAQ

Вопрос 1: Зачем нужны конденсаторы на входе и выходе интегрального стабилизатора типа 7805?
Ответ: Входной конденсатор (обычно 0.33 мкФ керамика) предотвращает самовозбуждение стабилизатора из-за индуктивности длинных проводов питания. Выходной (0.1 мкФ и более) улучшает переходную характеристику при резких скачках тока нагрузки.

Вопрос 2: Что такое LDO стабилизатор?
Ответ: Low DropOut — стабилизатор с малым падением напряжения. Обычному стабилизатору (на схеме Дарлингтона) нужно минимум 2-2.5В разницы между входом и выходом. LDO на полевых транзисторах может работать при разнице всего 0.1–0.5В, что критично для батарейного питания.

Вопрос 3: Можно ли включать стабилизаторы параллельно для увеличения тока?
Ответ: Напрямую — нельзя. Из-за разброса параметров один стабилизатор возьмет на себя весь ток и сгорит. Требуются выравнивающие резисторы малого номинала (балласт), что ухудшает стабильность напряжения.

Вопрос 4: Как рассчитать необходимую площадь радиатора?
Ответ: Используйте формулу: $ S = \frac{1}{R_{th} \cdot k} $, где $ R_{th} $ — требуемое тепловое сопротивление ($ \frac{T_{max} — T_{amb}}{P} $). Грубая оценка для алюминия: 10-15 $ см^2 $ на 1 Ватт рассеиваемой мощности при пассивной конвекции.

Вопрос 5: Почему греется стабилизатор, если нагрузка не подключена?
Ответ: В параллельном стабилизаторе это норма (ток течет через транзистор). В последовательном — это признак неисправности (самовозбуждение) или наличия тока утечки в схеме управления (ток покоя, Quiescent Current).

Заключение

Стабилизаторы непрерывного действия, несмотря на свой возраст и относительно низкую эффективность, остаются фундаментальным элементом электроники. Их простота, дешевизна, отсутствие электромагнитных помех и высокая скорость реакции на изменение нагрузки делают их безальтернативными в маломощных и прецизионных цепях. Понимание принципов их работы (активный режим транзистора, баланс мощностей) является базой для любого грамотного инженера-схемотехника.

Нормативная база и литература

ГОСТ IEC 60950-1-2014 «Оборудование информационных технологий. Требования безопасности».
ГОСТ 23511-79 «Радиопомехи от электротехнических устройств».
Хоровиц П., Хилл У. Искусство схемотехники. — М.: Мир, 1998. (Библия схемотехника).
Титце У., Шенк К. Полупроводниковая схемотехника. — М.: Додэка, 2008.
