В мире силовой электроники идет непрерывная битва за эффективность. Инженеры стремятся минимизировать потери энергии, уменьшить размеры устройств и повысить их надежность. В центре этой битвы находится IGBT (Insulated Gate Bipolar Transistor) — биполярный транзистор с изолированным затвором. Это «рабочая лошадка» современных преобразователей частоты, сварочных инверторов и электротранспорта.

Однако классические технологии достигли своего физического предела. На смену им пришли усовершенствованные архитектуры кристаллов, о которых пойдет речь в этом материале:

Trench-FS (Trench-Field Stop): Технология «канавки» с полевым ограничителем. Она решает проблему статических потерь, радикально снижая сопротивление кристалла во включенном состоянии.
SPT (Soft Punch Through): Технология «мягкого пробоя». Она фокусируется на динамических характеристиках, делая процесс переключения плавным, чтобы избежать скачков напряжения и электромагнитных помех.

Историческая справка: Первые поколения IGBT (PT — Punch Through) появились в 1980-х годах и обладали отличными проводящими свойствами, но страдали от тепловой нестабильности. В 1990-х индустрия перешла на NPT (Non-Punch Through) — надежные, но более «толстые» кристаллы с высокими потерями. Технологии Trench-FS и SPT, появившиеся в 2000-х, стали золотой серединой, объединив лучшие качества предшественников и устранив их критические недостатки. Сегодня это де-факто стандарт для высоковольтных применений.

1. Фундаментальные основы и необходимость оптимизации

Любой силовой ключ характеризуется двумя главными «врагами» КПД: потерями проводимости (когда ток течет через открытый прибор) и коммутационными потерями (момент включения и выключения).

Полная мощность потерь \( P_{total} \) в транзисторе может быть выражена как: $$ P_{total} = P_{cond} + P_{sw} = I_{C} \cdot V_{CE(sat)} \cdot D + f_{sw} \cdot (E_{on} + E_{off}) $$ Где: \( P_{cond} \) — потери проводимости; \( P_{sw} \) — потери переключения; \( V_{CE(sat)} \) — напряжение насыщения коллектор-эмиттер; \( E_{on}, E_{off} \) — энергии включения и выключения.

Разработка новых кристаллов на базе технологий PT-IGBT и NPT-IGBT привела к созданию гибридных решений Trench-FS и SPT. Цель этих модификаций — найти идеальный баланс в уравнении выше, уменьшая как $ V_{CE(sat)} $, так и $ E_{off} $.

Архитектурные особенности

Обе рассматриваемые структуры содержат встроенный буферный слой $ n^+ $ и отличаются уменьшенной толщиной кремниевой подложки. Это критически важное изменение. В классических NPT структурах толщина кремния определяла блокирующее напряжение: чем выше вольтаж, тем толще кристалл, а значит — выше сопротивление. Введение слоя Field Stop (FS) позволяет использовать более тонкие кристаллы для того же класса напряжения, что снижает путь прохождения тока и уменьшает нагрев.

Примечание: Использование тонких пластин (Thin Wafer Technology) требует сложнейшего производственного оборудования, способного обрабатывать кремниевые пластины толщиной менее 100 микрон (тоньше человеческого волоса) без их разрушения.

2. Технология SPT (Soft Punch Through): Мастерство мягкого переключения

Кристаллы SPT были разработаны с фокусом на оптимизацию характеристик выключения. В силовой электронике момент закрытия транзистора является самым напряженным: ток должен быстро прерваться, а напряжение на коллекторе — резко возрасти.

Проблема жесткого переключения

В стандартных приборах быстрое прерывание тока вызывает резкий скачок напряжения из-за паразитных индуктивностей монтажа. Это описывается формулой:
$$ V_{peak} = V_{DC} + L_{stray} \cdot \frac{di}{dt} $$
Если скорость изменения тока $ \frac{di}{dt} $ слишком высока («жесткое» переключение), скачок $ V_{peak} $ может пробить изоляцию или сам кристалл. Кроме того, это генерирует мощные электромагнитные помехи (EMI).

Аналогия: Представьте, что вы едете на автомобиле и резко бьете по тормозам. Машину заносит, пассажиров дергает, шины визжат (аналог помех и перенапряжения). Технология SPT — это современная система ABS, которая тормозит быстро, но плавно, сохраняя контроль над ситуацией и комфорт пассажиров.

Преимущества SPT кристаллов

Контролируемый «хвост» тока: SPT обеспечивает плавный спад тока (Tail Current). Это снижает скорость $ di/dt $, не позволяя напряжению выйти за безопасные пределы.
Линейное нарастание напряжения: Процесс восстановления напряжения на запираемом приборе происходит линейно, без высокочастотных осцилляций.
Снижение потерь $ E_{off} $: Несмотря на наличие «хвоста» тока, общая энергия потерь ниже, чем у аналогов, за счет оптимизации профиля носителей заряда в базе транзистора.

3. Технология Trench-FS: Вертикальная революция

Если SPT фокусируется на времени, то Trench-FS фокусируется на пространстве и проводимости. Название технологии происходит от английского Trench — «канавка» или «траншея».

От планарного затвора к траншейному

В классических IGBT затвор располагается на поверхности кристалла (планарная структура). Это занимает много места и создает эффект JFET (сужение канала протекания тока), что повышает сопротивление.
В Trench-технологии затвор «закапывается» внутрь кристалла в виде глубоких вертикальных канавок.

Ключевые особенности Trench-FS

Глубокий вертикальный затвор: Создает вертикальный канал для тока, устраняя паразитное сопротивление JFET-области.
Модифицированная структура эмиттера: Позволяет накапливать высокую концентрацию носителей заряда (электронно-дырочной плазмы) именно там, где это нужно — у катодной стороны. Это обеспечивает феноменально низкое падение напряжения.
Оптимальное распределение носителей: В $ n^- $-подложке создается профиль концентрации, близкий к идеальному диоду, что снижает $ V_{CE(sat)} $.

Важно: Напряжение насыщения $ V_{CE(sat)} $ у приборов Trench-FS на 30% ниже, чем у стандартных NPT-IGBT. Это колоссальный выигрыш в КПД для низкочастотных применений.

Плотность тока и тепловые вопросы

Благодаря вертикальной структуре, полезная площадь кристалла используется эффективнее. Это позволяет уменьшить физический размер чипа почти на 70% при сохранении того же номинального тока. Однако здесь кроется и инженерный вызов:

Меньшая площадь кристалла = Меньшая площадь контакта с радиатором.

Следовательно, тепловое сопротивление (переход кристалл-корпус) у Trench-FS выше, чем у более крупных планарных аналогов. Отводить тепло от маленькой точки сложнее, чем от большой площадки. Также из-за развитой поверхности затвора в траншеях возрастает ёмкость затвора, а значит и полный заряд затвора $ Q_g $, что нагружает драйвер управления.

4. Анализ структуры кристалла (Описание Рисунка 1)

Для глубокого понимания процессов необходимо рассмотреть внутреннее строение кристаллов. Ниже представлено детальное описание поперечного сечения полупроводниковых структур.

Структуры транзистора IGBT по технологиям Trench—FS и SPT

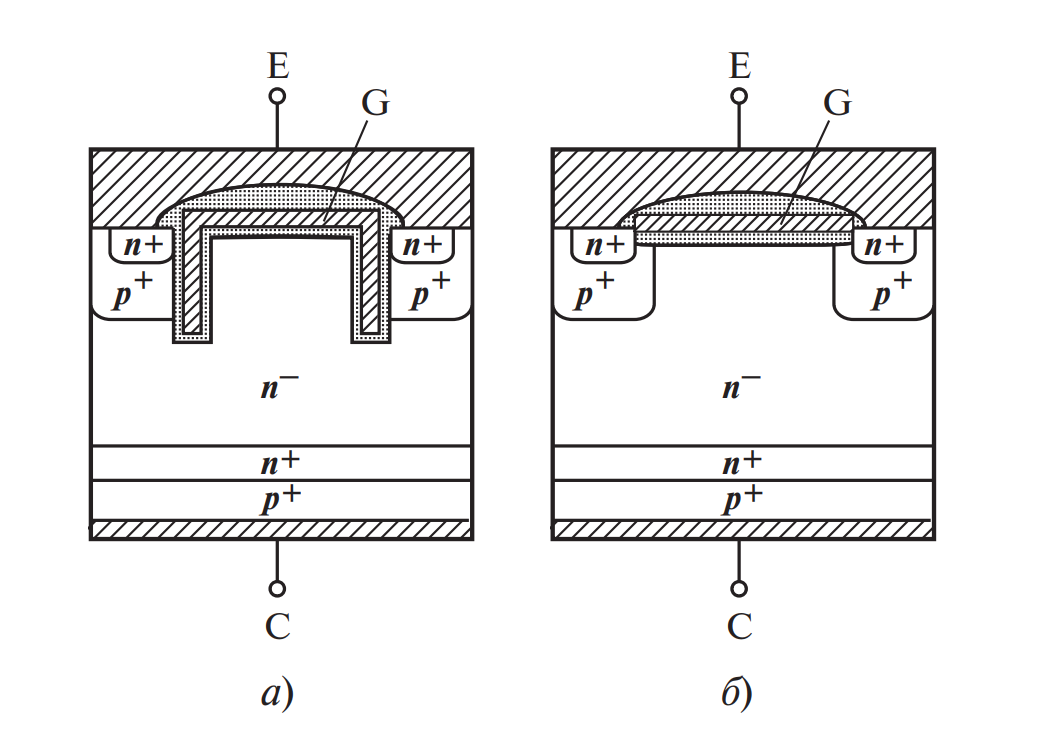

Рис. 1. Структуры транзистора IGBT по технологиям Trench—FS (а) и SPT (б)

Детальное описание схемы (а) — Trench-FS:

На схеме (а) изображена вертикальная структура Trench-FS.

Эмиттер (E): Металлический контакт сверху, соединенный с областями $ n^+ $ и $ p^+ $.
Затвор (G): Главная особенность рисунка. Электрод затвора не лежит на поверхности, а углублен в тело полупроводника в виде U-образных канавок, изолированных диэлектриком (оксидом кремния). Это формирует вертикальные каналы проводимости.
Слои: Ток протекает через сложную структуру $ n^+ $ (исток) $\rightarrow$ $ p $ (канальная область) $\rightarrow$ $ n^- $ (дрейфовая область) $\rightarrow$ $ n^+ $ (буферный слой FS) $\rightarrow$ $ p^+ $ (коллекторный слой).
Коллектор (C): Нижний металлический контакт.

Цифровые и буквенные обозначения слоев (n+, p+, n-) показывают уровень легирования. Глубокое внедрение затвора (G) в слой n- позволяет эффективно управлять полем по всей глубине канала.

Детальное описание схемы (б) — SPT:

На схеме (б) показана планарная структура SPT.

Затвор (G): Расположен классически на поверхности кристалла над слоем оксида.
Буферный слой: Ключевой элемент — слой $ n^+ $ перед коллектором. Он служит «стопором» электрического поля (Field Stop), позволяя сделать основную дрейфовую область $ n^- $ тоньше, но сохраняя высокое пробивное напряжение.
Эмиттер (E) и Коллектор (C): Стандартное расположение. Оптимизация здесь скрыта не в геометрии затвора, а в профилях легирования (концентрации примесей) в слоях $ p $ и $ n $, что обеспечивает «мягкость» переключения.

5. Сравнение характеристик и области применения

Выбор между технологиями зависит от конкретной задачи. Ниже представлена сравнительная таблица, помогающая инженеру определиться с выбором.

Параметр	NPT-IGBT (Стандарт)	Trench-FS IGBT	SPT IGBT
Напряжение насыщения $ V_{CE(sat)} $	Высокое	Очень низкое (-30%)	Низкое
Потери переключения $ E_{off} $	Средние	Средние/Низкие	Минимальные
Стойкость к КЗ (SCSOA)	Высокая	Высокая	Высокая
Площадь кристалла	100% (База)	~30-40% (Компактный)	~70-80%
Тепловое сопротивление $ R_{th} $	Низкое (хорошо)	Повышенное (плохо)	Среднее
ЭМИ (Помехи)	Средние	Средние	Минимальные (Soft)

Стойкость к короткому замыканию (SCSOA)

Важной характеристикой для промышленных приводов является живучесть при авариях. И SPT, и Trench-FS кристаллы обладают повышенной стойкостью к короткому замыканию.

В случае замыкания нагрузки ток через транзистор резко возрастает. Благодаря оптимизированной структуре канала и эффекту самоограничения, уровень тока короткого замыкания не превышает шестикратного значения номинального тока ($6 \cdot I_{nom}$). Транзистор способен выдерживать такой ток в течение определенного времени (обычно 10 мкс), что достаточно для срабатывания защиты драйвера и безопасного отключения системы без взрыва кристалла.

6. Интересные факты о IGBT технологиях

Гибридность: IGBT был создан, чтобы скрестить «коня и трепетную лань» — входные характеристики полевого транзистора (MOSFET) и выходные характеристики биполярного (BJT).
Толщина: Современные пластины для Trench-FS транзисторов шлифуются до толщины менее 100 микрон. Для сравнения: стандартный лист офисной бумаги имеет толщину около 100 микрон.
Температура: Кристаллы последних поколений способны работать при температуре перехода до 175°C, что раньше считалось невозможным для кремния в силовой электронике.
Надежность: Одной из главных проблем IGBT является термоциклирование. Из-за разницы коэффициентов расширения кремния и алюминиевых проводников при перепадах температур проводники могут «отслаиваться». Trench технологии помогают бороться с этим за счет меньшего размера кристалла.
Электротранспорт: Именно переход на Trench-FS позволил значительно увеличить запас хода электромобилей за счет снижения потерь в инверторе.
Напряжение: Существуют IGBT транзисторы на напряжение до 6500 Вольт (6.5 кВ), используемые в электровозах и сетях HVDC.
Скорость: Несмотря на прогресс, IGBT все еще медленнее MOSFET. Для сверхвысоких частот (>100 кГц) IGBT обычно не применяются.

7. FAQ: Часто задаваемые вопросы

1. Что лучше выбрать: Trench-FS или SPT?

Если ваше устройство работает на низкой частоте переключения (до 4-5 кГц), например, мощный привод, лучше выбрать Trench-FS из-за низких потерь проводимости. Если частота выше (10-20 кГц) и важна электромагнитная совместимость — выбирайте SPT.

2. Почему у Trench-FS больше заряд затвора?

Из-за формирования канавок площадь поверхности затвора увеличивается по сравнению с плоским (планарным) вариантом. Большая площадь обкладок конденсатора (затвор-эмиттер) ведет к большей емкости и заряду.

3. Что такое «хвост тока» в IGBT?

Это остаточный ток, протекающий через транзистор после подачи сигнала на выключение. Он вызван рекомбинацией неосновных носителей заряда (дырок) в базе. Пока они не рекомбинируют, ток не прекратится полностью. Это главный источник потерь выключения.

4. Можно ли заменить NPT транзистор на Trench-FS в старом оборудовании?

Не всегда напрямую. Trench-FS может переключаться быстрее и иметь большие броски напряжения (если это не SPT вариант), а также требовать более мощного драйвера затвора из-за увеличенного заряда $ Q_g $. Нужен пересчет схемы.

5. Как влияет уменьшение кристалла на надежность?

С одной стороны, меньше дефектов в кремнии. С другой — выше плотность теплового потока. Требуется более качественный термоинтерфейс (термопаста) и идеально ровная поверхность радиатора.

Заключение

Технологии Trench-FS и SPT представляют собой вершину эволюции кремниевых IGBT транзисторов. Они позволили преодолеть фундаментальные ограничения планарных структур, предложив инженерам выбор между экстремально низкими потерями проводимости (Trench) и превосходными динамическими характеристиками (SPT).

Интеграция этих технологий привела к значительному уменьшению габаритов силовой электроники при одновременном росте мощности. Несмотря на появление новых материалов, таких как карбид кремния (SiC) и нитрид галлия (GaN), кремниевые IGBT с технологиями Trench-FS и SPT остаются наиболее экономически эффективным решением для большинства промышленных задач в диапазоне от сотен ватт до мегаватт. Понимание физики их работы — ключ к созданию надежных и эффективных устройств будущего.

Нормативная база

ГОСТ IEC 60747-9-2019 — «Приборы полупроводниковые. Часть 9. Транзисторы биполярные с изолированным затвором (IGBT)». Это стандарт, идентичный международному IEC 60747-9:2019. Он регламентирует терминологию, буквенные обозначения и методы измерений.
ГОСТ 20859.1-89 — «Приборы полупроводниковые силовые. Общие технические условия».

Список литературы

Балашов В. М., Елисеев В. В. Мощные полевые и IGBT транзисторы. Параметры и применение. — М.: Додэка-XXI, 2020.
Khanna, V. K. Insulated Gate Bipolar Transistor (IGBT) Theory and Design. — IEEE Press, Wiley, 2003.
Флоренцев С. Н. Силовая электроника. Современное состояние и перспективы развития. // Электронные компоненты, 2018.
Datasheets ведущих производителей (Infineon, Semikron, Mitsubishi Electric) для серий IGBT 4, 7.
