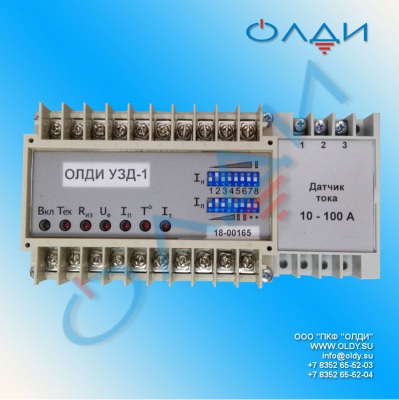

 УЗД

1.Напряжение питания устройства 380 В 2.Потребляемая мощность, не более 10 Вт 3.Номинальный ток защищаемого электродвигателя УЗД-1 до 10А УЗД-2 от 10 до 100А УЗД-3 свыше 100А 4.Время подготовки к работе, не более 2 с 5.Время срабатывания время-токовой защиты - при превышении заданного Iном тока двигателя в 2 раза, не более 100 с - при превышении заданного Iном тока двигателя в 4 раза, не более 10 с - при обрыве или перекосе фазы 8 … 12 с 6.Расстояние между блоком управления и датчиками тока, не более 5 м 7.Допустимый ток коммутации реле управления пускателем двигателя 8 А, 380/220 В 8.Допустимый ток коммутации реле контроля превышения максимального тока двигателя (стопор) 6 А, 220 В 9.Допустимый ток коммутации информационных реле 1 А, 100 В 10.Масса устройства, не более 0,8 кг 11.Степень защиты корпуса IP10 12.Вид климатического исполнения У3 13.Рабочая температура, ОС -40…+55 14.Габаритные размеры, с датчиками тока 200х110х70 мм 15.Тип крепления блока управления блока датчиков тока DIN-рейка DIN-рейка, настенный
