Режим заземления нейтрали и электробезопасность: Теория и расчеты

Содержание страницы

1. Критерии выбора режима нейтрали электрической сети
2. Эволюция и физика глухозаземленной нейтрали
3. Реальные условия эксплуатации: Учет сопротивлений заземления
4. Отрицательные стороны и риски: Опасность прямого прикосновения
5. Практический пример расчета: Оценка опасности при замыкании на землю
6. Интересные факты о заземлении и нейтрали
7. FAQ: Часто задаваемые вопросы по режимам нейтрали
Заключение

Вопрос выбора режима нейтрали является фундаментальным в электроэнергетике, уходящим корнями в конец XIX века. Со времен «войны токов» и изобретения трехфазной системы Михаилом Доливо-Добровольским (1888–1891 гг.), инженеры искали баланс между надежностью подачи энергии и безопасностью человека. Исторически сложилось так, что разные страны пошли по разным путям: в СССР и Европе для низковольтных сетей массового применения закрепился стандарт глухозаземленной нейтрали, в то время как в специфических отраслях (горная добыча, судостроение, медицина) приоритет остался за изолированной нейтралью (система IT).

Обеспечение электробезопасности в современных электроустановках (ЭУ) неразрывно связано с выбранным режимом работы нейтрали источника питания (трансформатора или генератора). Это техническое решение определяет не только архитектуру сети, но и алгоритмы работы релейной защиты, выбор уровня изоляции и, что наиболее важно, физику процесса при поражении человека электрическим током.

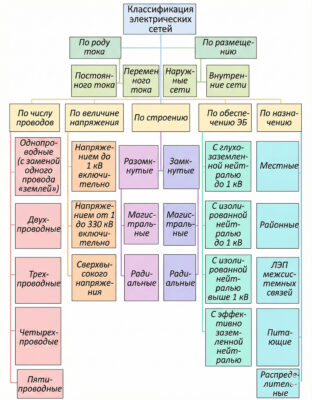

1. Критерии выбора режима нейтрали электрической сети

При проектировании электрических сетей инженеры сталкиваются с многофакторной задачей оптимизации. Выбор режима нейтрали не является произвольным; он базируется на строгом анализе трех ключевых составляющих:

Электробезопасность (ЭБ) и доступные меры защиты.Это приоритетный фактор. Различные режимы нейтрали требуют принципиально разных подходов к защите. Например, в сетях с изолированной нейтралью эффективен контроль сопротивления изоляции, тогда как в глухозаземленных сетях основным средством защиты является автоматическое отключение питания при сверхтоках.
Надежность и бесперебойность электроснабжения.Здесь учитывается возможность продолжения работы электроустановки при возникновении однофазного замыкания на землю (ОЗЗ).

Техническая аналогия: Представьте систему водоснабжения. В системе с изолированной нейтралью («герметичной») появление одной протечки (замыкания на землю) не приводит к немедленному падению давления во всей системе — работа может продолжаться, пока ремонтная бригада ищет место аварии. В системе с заземленной нейтралью любая протечка (замыкание) вызывает мгновенное срабатывание клапана (автомата), отключающего потребителя, что снижает надежность, но повышает безопасность.
Экономический фактор (CAPEX и OPEX).Этот параметр определяется расходами на изоляцию электрооборудования (ЭО) и стоимостью защитных устройств. В сетях высокого напряжения (110 кВ и выше) стоимость изоляции становится критической, что диктует безальтернативное использование эффективно заземленной нейтрали.

2. Эволюция и физика глухозаземленной нейтрали

Стремление минимизировать последствия дуговых перенапряжений, стабилизировать потенциалы фаз относительно земли и удешевить изоляцию привело в мировой практике (и в России, согласно ПУЭ) к доминированию решения заземлять нулевую точку источника тока в сетях 0,4 кВ и 110 кВ и выше.

2.1. Теоретическое обоснование (Законы Кирхгофа)

Рассмотрим физику процессов. При нормальном рабочем режиме симметричной сети полные проводимости фаз относительно земли равны: \( Z_A = Z_B = Z_C \). Напряжение фазных проводов относительно земли при заземленной нейтрали, так же как и при изолированной, строго равно фазному напряжению источника.

Данное утверждение вытекает из первого закона Кирхгофа для узловой точки. Векторная сумма токов и напряжений в сбалансированной системе стремится к нулю. В этом случае справедливо уравнение:

\dot{U}_A + \dot{U}_B + \dot{U}_C = 0

Где:

\( \dot{U}_A, \dot{U}_B, \dot{U}_C \) — векторы напряжений фазных проводов относительно земли (фазные напряжения);
\( \dot{I}_A, \dot{I}_B, \dot{I}_C \) — векторы емкостных и активных токов утечки фаз;
\( Z_A, Z_B, Z_C \) — полные комплексные сопротивления изоляции и емкости фаз относительно земли.

2.2. Анализ аварийного режима: Замыкание на землю

Рассмотрим сценарий: в сети произошло металлическое короткое замыкание на землю фазы C, а человек одновременно прикоснулся к неповрежденной фазе B. Поскольку сопротивление рабочего заземления нейтрали \( R_0 \) конструктивно выполняется очень малым (согласно ГОСТ 464-79 и ПУЭ, оно не должно превышать 4 Ом для сетей 380/220 В), в первом приближении можно принять \( R_0 \approx 0 \).

Обратимся к эквивалентной схеме замещения и векторной диаграмме для детального анализа.

Рис. 1. Замыкание на землю в сети с заземленной нейтралью: а — схема сети с заземленной нейтралью; б — эквивалентная схема замещения; в — векторная диаграмма.

Из эквивалентной схемы (см. рис. 1, б) следует, что напряжение смещения нейтрали \( U_0 \) определяется падением напряжения на сопротивлении заземления нейтрали от протекания тока замыкания \( I_3 \):

U_0 = I_3 \cdot R_0

Если мы принимаем идеализированный случай \( R_0 = 0 \), то \( U_0 = 0 \). Следовательно, потенциал земли приравнивается к потенциалу нейтрали трансформатора. В точке замыкания фазы С на землю напряжение относительно земли становится нулевым, а напряжение, приложенное к телу человека, прикоснувшегося к фазе В, будет определяться как разность потенциалов фазы В и земли:

U_{ch} = U_B — U_0 = U_B

Вывод: В сетях с глухозаземленной нейтралью (системы TN) человек, прикоснувшийся к исправной фазе в момент замыкания другой фазы на землю, оказывается под воздействием фазного напряжения (\( U_{\phi} \)). Для сравнения: в сетях с изолированной нейтралью (IT) при аналогичном замыкании одной фазы на землю происходит «перекос» фаз, и человек, касающийся исправной фазы, попадает под линейное напряжение (\( U_{L} = \sqrt{3} \cdot U_{\phi} \)).

2.3. Преимущества режима глухозаземленной нейтрали

Существует несколько фундаментальных причин, почему этот режим стал стандартом де-факто для бытовых и общепромышленных сетей:

Стабильность напряжений. Напряжение фаз относительно земли не превышает фазного значения даже при авариях. Это позволяет рассчитывать изоляцию обмоток электрических машин, трансформаторов и другого электрооборудования (ТВЧ ЭО) именно на фазное напряжение, а не на линейное, как требуется в сетях с изолированной нейтралью. Это дает колоссальную экономию материалов в масштабах энергосистемы.
Четкая работа защит. Замыкание на землю в такой сети превращается в однофазное короткое замыкание (ОКЗ). Ток короткого замыкания \( I_k \) достигает больших величин (сотни и тысячи ампер), что обеспечивает надежное и быстрое срабатывание токовых защит (автоматических выключателей, предохранителей). Поврежденный участок отключается практически мгновенно.
Кратковременность опасного режима. Аварийный режим, столь опасный своей длительностью в сетях с изолированной нейтралью (где сеть может работать с «землей» часами), здесь существует лишь доли секунды — время, необходимое для срабатывания защиты.

3. Реальные условия эксплуатации: Учет сопротивлений заземления

Приведенные выше идеализированные доводы требуют коррекции практикой. Условие \( R_0 = 0 \) в реальности невыполнимо. Заземляющее устройство имеет конечное сопротивление, зависящее от грунта, коррозии электродов и качества монтажа.

На практике напряжение замкнувшейся на землю фазы С распределяется пропорционально величинам сопротивления нейтрали \( R_0 \) и сопротивления в месте замыкания \( R_{zm} \) (переходное сопротивление). При этом:

Напряжение относительно земли в точке замыкания: \( U_3 = I_3 \cdot R_{zm} \).
Напряжение смещения нейтральной точки трансформатора: \( U_0 = I_3 \cdot R_0 \).

3.1. Векторный анализ напряжений прикосновения

Из векторной диаграммы (см. рис. 1.26, в) следует, что в действительности напряжение, приложенное к телу человека, касающегося исправной фазы В (\( U_{ch} \)), векторно складывается из напряжения фазы и напряжения смещения нейтрали:

\dot{U}_{ch} = \dot{U}_B — \dot{U}_0

Абсолютное значение этого напряжения определяется геометрически из треугольника \( OO’B \) (где \( O \) — идеальная нейтраль, \( O’ \) — смещенная нейтраль) по теореме косинусов. Учитывая, что угол между векторами фаз составляет 120°, формула принимает вид:

U_{ch} = \sqrt{U_{\phi}^2 + U_0^2 — 2 U_{\phi} U_0 \cos(120^\circ)}

Поскольку \( \cos(120^\circ) = -0,5 \), уравнение упрощается до:

U_{ch} = \sqrt{U_{\phi}^2 + U_0^2 + U_{\phi} U_0}

Внимание! Анализ формулы показывает, что в реальной сети с заземленной нейтралью при замыкании на землю одной фазы напряжение на здоровых фазах относительно земли становится выше фазного напряжения (хотя и меньше линейного). Величина этого превышения \( U_{ch} > U_{\phi} \) напрямую зависит от соотношения сопротивлений \( R_0 \) и \( R_{zm} \).

4. Отрицательные стороны и риски: Опасность прямого прикосновения

Несмотря на преимущества, сети с глухозаземленной нейтралью обладают критическим недостатком, который инженер обязан учитывать. Наиболее важный фактор — опасность прикосновения человека к фазному проводу в нормальном режиме работы сети (когда нет аварий).

В этом случае образуется замкнутая электрическая цепь: Источник (Фаза) -> Человек -> Пол/Обувь -> Земля -> Заземление нейтрали -> Источник.

Ток, проходящий через тело человека (\( I_h \)), рассчитывается по закону Ома для полной цепи:

I_h = \frac{U_{\phi}}{R_h + R_{pol} + R_0}

Где:

\( U \) (или \( U_{\phi} \)) — фазное напряжение, приложенное к цепи;
\( R_h \) (в тексте обозначено как \( R_4 \)) — сопротивление тела человека (расчетное значение в электробезопасности обычно принимается 1000 Ом);
\( R_{pol} \) (в тексте \( R_u \)) — сопротивление растеканию тока с ног человека (сопротивление пола и обуви);
\( R_0 \) — сопротивление заземления нейтрали.

Если человек стоит на токопроводящем полу (сырой бетон, земля, металлический настил), то мы вынуждены пренебречь величинами \( R_{pol} \) и \( R_0 \) как пренебрежимо малыми по сравнению с \( R_h \) (поскольку \( R_0 \approx 4 \) Ом, а \( R_h \approx 1000 \) Ом). Тогда формула принимает угрожающий вид:

I_h \approx \frac{U_{\phi}}{R_h}

Следовательно, при прикосновении к одной из фаз в сети с глухозаземленной нейтралью человек попадает практически под полное фазное напряжение. Заземленная нейтраль создает идеальный контур для протекания тока, и изоляция других фаз здесь не играет никакой роли.

4.1. Сравнение с изолированной нейтралью

Если в сетях с изолированной нейтралью высокие сопротивления изоляции фаз относительно земли (\( R_A, R_B, R_C \)) включаются последовательно в цепь поражения и существенно ограничивают ток (до миллиампер), то в заземленных сетях этот барьер отсутствует. Даже при идеальном состоянии изоляции (когда \( R_A = R_B = R_C \to \infty \)), ток через человека определяется только фазным напряжением и сопротивлением тела.

4.2. Расчет летальности

Проведем расчет для стандартной бытовой сети. Предположим, что человек оказался под напряжением, которое даже несколько меньше фазного 220 В, например, \( U = 120 \) В (из-за падения напряжения на обуви). При расчетном сопротивлении тела \( R_h = 1 \) кОм имеем:

I_h = \frac{120 \text{ В}}{1000 \text{ Ом}} = 0,12 \text{ А} = 120 \text{ мА}

Медицинский факт: Фибрилляционный порог (смертельный ток) для переменного тока промышленной частоты 50 Гц составляет порядка 100 мА (0,1 А). Полученное значение 120 мА на 20 мА превышает смертельный порог. Это означает практически гарантированный летальный исход при отсутствии быстродействующей защиты (УЗО).

5. Практический пример расчета: Оценка опасности при замыкании на землю

Для закрепления теоретического материала проведем расчет параметров электробезопасности в сети с глухозаземленной нейтралью напряжением 380/220 В (система TN). Данный пример демонстрирует реальное распределение напряжений при аварийном режиме и подтверждает необходимость строгого нормирования сопротивлений заземляющих устройств.

Условия задачи: Рассматривается аварийная ситуация на производственном участке. Произошел обрыв фазного провода (например, фазы С) и его падение на грунт через переходное сопротивление. Человек касается корпуса электроустановки, зануленного на нейтраль, или непосредственно нулевого провода.

5.1. Исходные данные для расчета

Параметр	Обозначение	Значение	Примечание
Фазное напряжение сети	\( U_{\phi} \)	220 В	Стандартное значение (по современным ГОСТ 29322-2014 — 230 В, но для примера берем классические 220 В)
Сопротивление рабочего заземления нейтрали	\( R_0 \)	4 Ом	Максимально допустимое по ПУЭ (п. 1.7.101) для сетей 380/220 В
Сопротивление замыкания на землю	\( R_{zm} \)	10 Ом	Принятое сопротивление растеканию тока в месте падения провода (влажный грунт)
Сопротивление тела человека	\( R_h \)	1000 Ом	Расчетное значение для аварийных режимов (ГОСТ 12.1.038)

5.2. Расчет тока замыкания на землю

Первым этапом определяем величину тока, протекающего через контур «Источник — Фаза — Место замыкания — Земля — Нейтраль — Источник». Пренебрегая сопротивлением обмоток трансформатора и проводов линии (так как они значительно меньше сопротивлений заземления), используем закон Ома:

I_z = \frac{U_{\phi}}{R_0 + R_{zm}}

Подставим числовые значения:

I_z = \frac{220}{4 + 10} = \frac{220}{14} \approx 15,7 \text{ А}

Анализ результата: Ток 15,7 А является значительным, однако он может быть недостаточным для мгновенного срабатывания автоматического выключателя номиналом, например, 25 А или 32 А, у которых отсечка настроена на \( 10 \cdot I_n \) (тип C). Это означает, что аварийный режим может существовать длительное время.

5.3. Расчет напряжения смещения нейтрали (\( U_0 \))

Теперь определим потенциал, который появится на нейтрали трансформатора (и, следовательно, на всех нулевых защитных проводниках PE и корпусах оборудования в системе TN-C) относительно зоны нулевого потенциала («далекой земли»). Это напряжение возникает из-за падения напряжения на сопротивлении \( R_0 \):

U_0 = I_z \cdot R_0

Вычисляем:

U_0 = 15,7 \text{ А} \cdot 4 \text{ Ом} = 62,8 \text{ В}

Это значение показывает, насколько «подпрыгнет» потенциал заземленной нейтральной точки.

5.4. Оценка опасности для человека (Напряжение прикосновения)

Рассмотрим худший сценарий: человек стоит на земле (потенциал \( \approx 0 \)) и касается корпуса станка, который занулен. Поскольку корпус электрически соединен с нейтралью, на нем присутствует потенциал \( U_0 \). Напряжение прикосновения \( U_{touch} \) в данном случае будет практически равно напряжению смещения нейтрали (без учета коэффициента напряжения прикосновения \( \alpha \), который зависит от формы потенциальной кривой, примем \( \alpha = 1 \) для запаса надежности):

U_{touch} \approx U_0 = 62,8 \text{ В}

Далее рассчитаем ток, который пройдет через тело человека (\( I_h \)):

I_h = \frac{U_{touch}}{R_h} = \frac{62,8}{1000} = 0,0628 \text{ А} = 62,8 \text{ мА}

5.5. Выводы по расчету

Полученное значение тока \( I_h = 62,8 \) мА попадает в диапазон, вызывающий судороги и невозможность самостоятельно разжать руку (неотпускающий ток). Если защита не отключит поврежденный участок в течение 1–2 секунд, высока вероятность фибрилляции сердца.

Этот пример наглядно демонстрирует парадокс заземленной нейтрали:

Заземление нейтрали \( R_0 \) необходимо для фиксации потенциала.
Но именно наличие \( R_0 \) (а не идеального нуля) при замыкании фазы на землю приводит к выносу опасного потенциала на все зануленные корпуса здания.

Аналогия: Представьте, что \( R_0 \) — это узкий слив в раковине. Если поток воды (ток замыкания) слишком сильный, вода не успевает уходить и уровень (потенциал) в раковине поднимается, затапливая всё вокруг. Чтобы этого избежать, мы используем повторные заземления PEN-проводника на вводе в здание, которые работают как дополнительные сливные отверстия, снижая общий уровень «воды» (потенциала).

Если бы мы добавили в расчет повторное заземление на вводе в здание \( R_{povt} = 10 \) Ом, включенное параллельно \( R_0 \), эквивалентное сопротивление земли уменьшилось бы, что снизило бы напряжение прикосновения \( U_{touch} \), значительно повысив безопасность.

6. Интересные факты о заземлении и нейтрали

Глобальная карта нейтрали. В то время как Россия и Европа стандартизировали глухозаземленную нейтраль (TN) для бытовых сетей 220/380 В, в США и Японии исторически используются схемы с расщепленной фазой (Split-phase) и средним заземленным выводом. Это делает невозможным прямое использование европейского электрооборудования без трансформаторов не только из-за напряжения, но и из-за схемы заземления.
Медицинский «остров». В операционных палатах и отделениях реанимации категорически запрещено использование стандартной системы с заземленной нейтралью. Там применяется система IT (изолированная нейтраль) через разделительный трансформатор. Это гарантирует, что при первом замыкании на корпус медицинский прибор не отключится (пациент не останется без жизнеобеспечения), а ток утечки будет ничтожно мал.
Сезонное дыхание земли. Сопротивление заземляющего контура — величина непостоянная. Зимой при промерзании грунта или засушливым летом сопротивление \( R_0 \) может возрастать в 5–10 раз по сравнению с расчетным. Именно поэтому для глубинных заземлителей используют стержни длиной до 30 метров, чтобы достигнуть слоев почвы со стабильной влажностью.
Эффект «Птицы на проводе». Птицы спокойно сидят на фазных проводах ЛЭП без заземления, так как между их лапами нет разности потенциалов. Однако крупные птицы (аисты, орлы) часто погибают, устраивая короткое замыкание крыльями между проводом и заземленной траверсой опоры. Для защиты птиц (и сетей) сейчас устанавливают специальные изолирующие кожухи.
Шаговое напряжение. При падении провода высокого напряжения на землю ток растекается радиально. Человек, оказавшийся рядом, может погибнуть, не касаясь провода: разность потенциалов возникает между ступнями ног (шаг в 0,8 метра может дать смертельные киловольты). Единственный способ спасения — выходить из зоны поражения «гусиным шагом», не отрывая ступни друг от друга.
Феномен «Отгорания нуля». В старых домах (система TN-C) обрыв магистрального нулевого провода в щитке страшнее, чем КЗ. Из-за перекоса фаз в розетках одних квартир напряжение падает до 50 В, а в других подскакивает до 380 В, массово сжигая бытовую технику. Это главная причина срочной реконструкции сетей на систему TN-C-S.
Заземление через рельсы. В электрифицированных железных дорогах, трамваях и метрополитене роль «земли» и обратного провода выполняют рельсы. Из-за этого в земле возникают блуждающие токи, которые могут вызывать стремительную электрохимическую коррозию находящихся рядом металлических трубопроводов и арматуры зданий.

7. FAQ: Часто задаваемые вопросы по режимам нейтрали

Вопрос 1: Почему нельзя использовать батарею отопления в качестве заземления?

Это категорически запрещено (ПУЭ 1.7.110). Во-первых, сопротивление труб не нормируется и часто они имеют вставки из пластика, разрывающие цепь. Во-вторых, при пробое изоляции на вашем приборе, смертельный потенциал 220 В появится на батареях у всех соседей по стояку. Это уголовно наказуемое деяние.

Вопрос 2: Будет ли работать УЗО (Дифференциальная защита), если в розетке нет заземляющего контакта?

Да, будет. УЗО работает по принципу сравнения токов (сколько ушло по фазе, столько должно вернуться по нулю). Если человек коснется фазы, часть тока уйдет через него в землю (помимо нуля), баланс нарушится, и УЗО отключит сеть. Наличие заземляющего проводника (PE) лишь позволяет УЗО сработать раньше — сразу в момент пробоя на корпус, а не в момент касания человека.

Вопрос 3: В чем принципиальная разница между занулением и заземлением в быту?

В современных сетях (TN) эти понятия часто смешивают, но физика разная. Заземление — это преднамеренное электрическое соединение с грунтом для снижения напряжения прикосновения. Зануление — это соединение корпуса с глухозаземленной нейтралью источника для превращения пробоя на корпус в короткое замыкание, чтобы вызвать срабатывание автомата. В системе TN основная защита — это именно зануление, а заземление — дополнительная мера.

Вопрос 4: Можно ли соединять перемычкой «ноль» и «землю» прямо в розетке?

Ни в коем случае. Это грубейшее нарушение, называемое «занулением шлейфом». При случайном перепутывании фазы и нуля в этажном щитке (что бывает при ремонте), или при обрыве нуля на вводе, на корпусе вашего прибора (холодильника, стиральной машины) гарантированно появится фазное напряжение 220 В. Разделение PEN-проводника допускается только во вводном щите здания, но не в конечных точках.

Вопрос 5: Что надежнее: система с изолированной (IT) или глухозаземленной (TN) нейтралью?

Некорректно говорить «надежнее» без контекста. Система IT обеспечивает максимальную надежность электроснабжения (сеть не отключается при одной аварии), но она сложна в эксплуатации и требует квалифицированного персонала для постоянного контроля изоляции. Система TN проще, дешевле и гарантирует быстрое автоматическое отключение поврежденного участка, что безопаснее для массового потребителя без специального образования.

Заключение

Таким образом, заземление нейтрали — это «палка о двух концах». С одной стороны, оно стабилизирует работу сети, облегчает работу защитной автоматики и удешевляет оборудование. С другой стороны, оно резко повышает опасность прямого прикосновения. Именно этот дуализм заставляет применять в современных электроустановках многоступенчатые системы защиты (дифференциальная защита, защитное зануление, двойная изоляция), чтобы компенсировать врожденные риски режима глухозаземленной нейтрали.
