Трехфазные электрические цепи: устройство, принцип действия

Содержание страницы

1. Многофазные и трехфазные системы: Общие понятия
2. Получение трехфазной ЭДС
3. Математическое описание ЭДС
4. Сравнение однофазных и трехфазных систем
5. Интересные факты и FAQ
6. Часто задаваемые вопросы (FAQ)
Заключение

Трехфазная система электрических цепей — это совокупность трех однофазных цепей переменного тока, в которых действуют электродвижущие силы (ЭДС) одной частоты, сдвинутые друг относительно друга по фазе (обычно на 120°).

Историческая справка: Фундамент современных энергосистем был заложен в конце XIX века. Ключевой фигурой является русский инженер Михаил Осипович Доливо-Добровольский, который в 1888–1891 годах не только разработал трехфазный генератор и асинхронный двигатель, но и построил первую в мире линию электропередачи трехфазного тока (Лауфен — Франкфурт).

1. Многофазные и трехфазные системы: Общие понятия

Многофазные электрические цепи представляют собой сложные системы, включающие многофазные источники питания (генераторы), многофазных потребителей и разветвленную сеть соединительных проводов. Совокупность таких цепей образует то, что в электротехнике называют многофазной системой.

Ключевым понятием здесь является «фаза». В контексте многофазных систем этот термин имеет двойное значение:

Как отдельная часть системы (например, обмотка генератора фазы А, нагрузка фазы А, соединительный провод фазы А).
Как аргумент синусоидально изменяющейся величины (фазовый угол).

В данном контексте слово «фаза» можно рассматривать как синоним термина «контур» или «замкнутая цепь», входящая в состав общей системы.

1.1. Простейшая трехфазная цепь (Несвязная система)

На практике абсолютным лидером среди многофазных систем являются трехфазные электрические цепи. Чтобы понять принцип их работы, рассмотрим простейшую модель — несвязную трехфазную цепь. Она состоит из трех автономных фазных источников энергии, трех фазных приемников и соединительных проводов.

Рис. 1. Простейшая (несвязная) трехфазная электрическая цепь

Как показано на рис. 1, такая система фактически состоит из трех независимых контуров:

Источник фазы А (с зажимами А и X) подключен к нагрузке \( Z_1 \) через провода с током \( I_1 \).
Источник фазы B (с зажимами B и Y) подключен к нагрузке \( Z_2 \) через провода с током \( I_2 \).
Источник фазы C (с зажимами C и Z) подключен к нагрузке \( Z_3 \) через провода с током \( I_3 \).

Важное замечание: Представленная на рис. 1 цепь называется несвязной, так как каждый контур работает изолированно. Для ее реализации требуется шесть соединительных проводов. На практике такая система применяется крайне редко из-за неэкономичности (большой расход цветных металлов).

В реальных условиях источники и потребители объединяют гальванически, образуя схемы соединения «звезда» или «треугольник», что позволяет сократить количество проводов до трех или четырех.

2. Получение трехфазной ЭДС

Сердцем трехфазной системы является генератор. Для выработки энергии в промышленных масштабах используют синхронные генераторы.

Аналогия для понимания: Представьте, что вы вращаете магнит внутри кольца, на котором намотаны три катушки. Катушки расположены равномерно по кругу (как цифры 12, 4 и 8 на циферблате). Когда полюс магнита пролетает мимо катушки, в ней возникает всплеск энергии. Поскольку катушки разнесены в пространстве, всплески энергии происходят не одновременно, а по очереди, с равными интервалами.

2.1. Устройство синхронного генератора

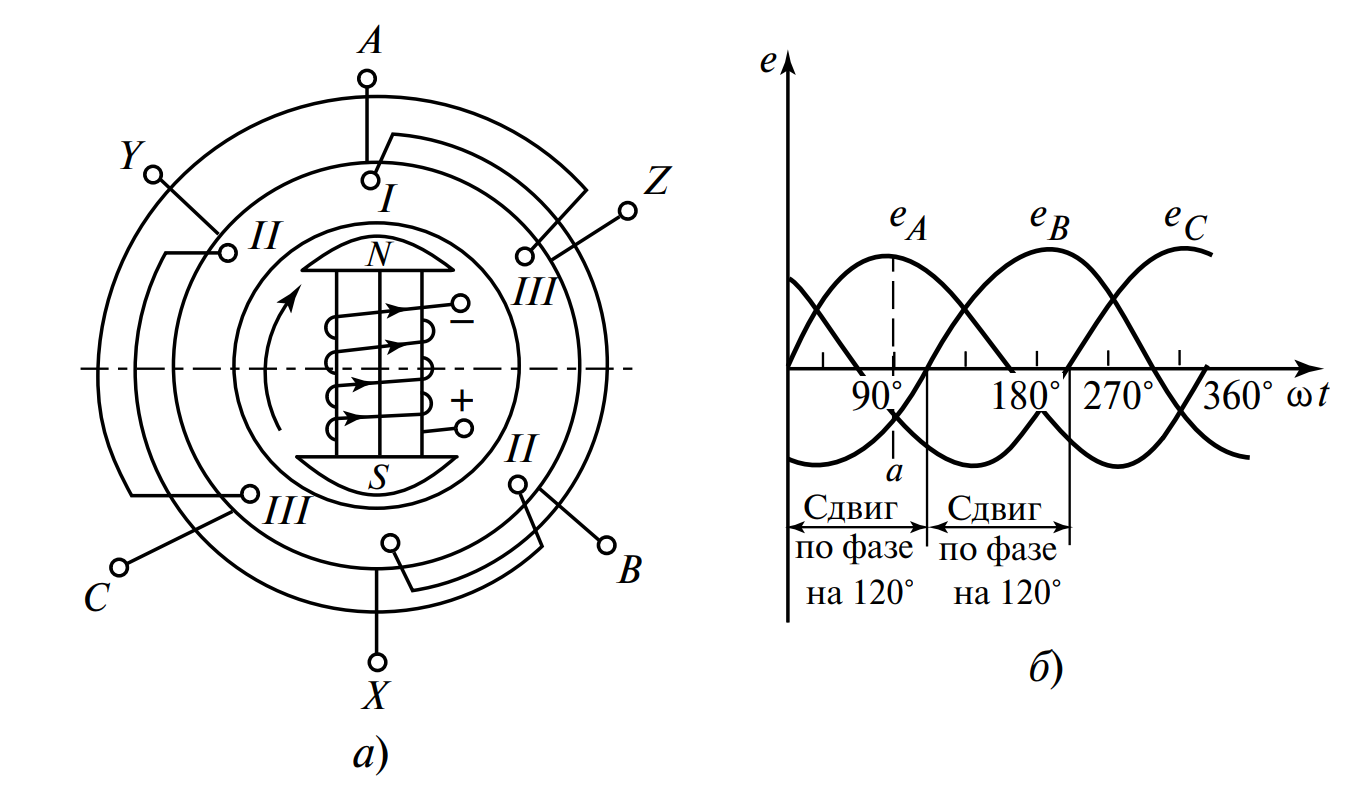

Рассмотрим устройство простейшего двухполюсного генератора, изображенного на рис. 2, а.

а) Устройство генератора: В центре расположен ротор (магнит N-S). Вокруг — статор с тремя обмотками. Начала обмоток обозначены A, B, C; концы — X, Y, Z. Обмотки сдвинуты на 120°.

б) График ЭДС: Три синусоиды, сдвинутые во времени. По оси абсцисс отмечены углы: 90°, 180°, 270°, 360°.

Рис. 2. Получение трехфазного переменного тока: а — устройство генератора; б — индуцируемые ЭДС

Описание конструкции (см. Рис. 2, а):

Статор: Неподвижная часть, имеющая три обмотки с одинаковым числом витков. Обмотки (фазы генератора) сдвинуты в пространстве на 120° относительно друг друга.
- Начала обмоток маркируются буквами A, B, C.
- Концы обмоток маркируются буквами X, Y, Z.
Ротор: Вращающаяся часть, представляющая собой электромагнит (полюса N и S). Обмотка ротора питается постоянным током через щеточно-контактный механизм.

Ротор приводится во вращение внешним двигателем (турбиной ГЭС, паровой турбиной ТЭЦ и т.д.). Вращающееся магнитное поле пересекает витки обмоток статора, и, согласно закону электромагнитной индукции, в них наводятся синусоидальные ЭДС.

2.2. Временной и фазовый сдвиг

Так как обмотки разнесены в пространстве, ЭДС в них достигают своих максимумов не одновременно. Индуцированные ЭДС сдвинуты друг относительно друга во времени на треть периода \( T/3 \) (что соответствует 120° по фазе).

Положение ротора на рис. 2, а (полюса N-S вертикальны) соответствует моменту, когда магнитный поток через витки фазы А меняется с максимальной скоростью, следовательно, ЭДС в фазе А максимальна (\( \omega t = 90^\circ \)).
На рис. 2, б показан случай, когда ЭДС в фазе А проходит через ноль — это происходит, когда полюс ротора находится напротив середины обмотки (магнитный поток максимален, но скорость его изменения равна нулю).

Таким образом, пространственный сдвиг обмоток (геометрия статора) при вращении преобразуется во временной (фазовый) сдвиг электрических сигналов.

3. Математическое описание ЭДС

Мгновенные значения ЭДС, индуцируемых в обмотках статора, описываются системой тригонометрических уравнений. Если принять начальную фазу первой ЭДС равной нулю, то выражения будут выглядеть следующим образом:

$$ e_A(t) = E_m \sin(\omega t) $$ $$ e_B(t) = E_m \sin(\omega t — 120^\circ) $$ $$ e_C(t) = E_m \sin(\omega t — 240^\circ) = E_m \sin(\omega t + 120^\circ) $$Где \( E_m \) — амплитуда ЭДС, \( \omega \) — угловая частота.

Для расчетов цепей переменного тока удобнее использовать комплексный метод. В комплексной форме действующие значения ЭДС записываются так:

\underline{E}_A = E \cdot e^{j0^\circ} = E $$ $$ \underline{E}_B = E \cdot e^{-j120^\circ} $$ $$ \underline{E}_C = E \cdot e^{-j240^\circ} = E \cdot e^{j120^\circ}

Эти векторы образуют на комплексной плоскости симметричную трехлучевую звезду.

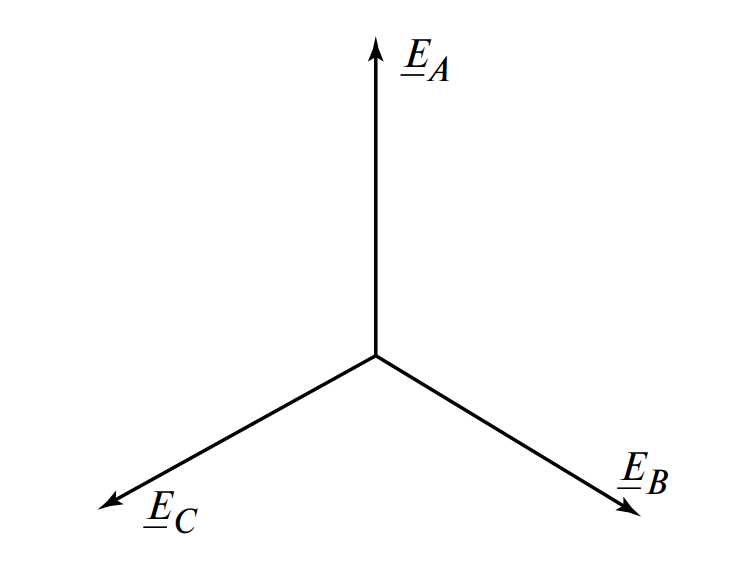

Векторная диаграмма. Векторы \( E_A \), \( E_B \) и \( E_C \) имеют одинаковую длину и выходят из одной точки под углами 120° друг к другу. Чередование фаз — по часовой стрелке.

Рис. 3. Векторная диаграмма симметричной системы ЭДС

4. Сравнение однофазных и трехфазных систем

Чтобы понять, почему трехфазная система стала мировым стандартом, сравним её с обычной однофазной.

Характеристика	Однофазная система	Трехфазная система
Количество проводников	2 (фаза, ноль)	3 или 4 (3 фазы + ноль)
Экономичность передачи	Низкая (большой расход меди)	Высокая (экономия металла до 25-50%)
Мгновенная мощность	Пульсирующая (с частотой 100 Гц)	Постоянная (при симметричной нагрузке)
Создание вращающегося поля	Требует дополнительных элементов (конденсаторы)	Создается естественно самой системой
Двигатели	Сложнее, габаритнее, ниже КПД	Простые, надежные, дешевые (асинхронные)

Преимущества и недостатки трехфазных систем

Преимущества:

Экономия материалов проводов при передаче энергии на большие расстояния.
Возможность получения двух величин напряжения в одной установке (фазное 220В и линейное 380В).
Свойства вращающегося магнитного поля позволяют создавать исключительно простые и надежные электродвигатели (без коллекторов и щеток).
Равномерность нагрузки на вал генератора (постоянство мгновенной мощности).

Недостатки:

Необходимость балансировки нагрузки между фазами (при схеме «звезда» без нейтрали перекос фаз может вывести оборудование из строя).
Более сложное коммутационное оборудование (трехполюсные автоматы и рубильники).

5. Интересные факты и FAQ

ОСОБЕННОСТИ СЕТЕЙ США (SPLIT-PHASE). В США стандартное бытовое напряжение — 120 В, но в дома все равно заводится «расщепленная фаза», позволяющая получить 240 В для мощных приборов. Это не совсем трехфазная система, но принцип похож.
ТЕОРЕТИЧЕСКИЙ БАЛАНС ТОКОВ. Сумма токов всех трех фаз в симметричной системе равна нулю. Теоретически, нулевой провод в идеальной сети не нужен вообще.
ИСТОРИЧЕСКАЯ БИТВА ЧАСТОТ. Частота 60 Гц (США) и 50 Гц (Европа/РФ) — результат исторического компромисса и конкуренции компаний Tesla/Westinghouse и AEG.
ПАРАДОКС ИЗОБРЕТЕНИЯ. Трехфазный двигатель был изобретен раньше, чем была построена первая трехфазная электростанция.
АВИАЦИОННЫЙ СТАНДАРТ 400 ГЦ. В авиации часто используется частота 400 Гц. Это позволяет значительно уменьшить вес и габариты трансформаторов и генераторов.
МНОГОФАЗНЫЕ СИСТЕМЫ (6 И 12 ФАЗ). Для передачи сверхвысоких мощностей иногда используют 6-фазные и даже 12-фазные системы (внутри выпрямительных подстанций), чтобы снизить пульсации.
РЕВЕРС ЭЛЕКТРОДВИГАТЕЛЯ. Если поменять местами любые два провода, питающие трехфазный двигатель, он начнет вращаться в обратную сторону.

6. Часто задаваемые вопросы (FAQ)

1. Почему именно 3 фазы, а не 4 или 5?

Три фазы — это минимальное число фаз, необходимое для создания вращающегося магнитного поля и обеспечения постоянной мгновенной мощности, при этом требующее минимального количества проводов. Система из 4 и более фаз дороже, но не дает существенных преимуществ в быту и промышленности.

2. Что будет, если пропадет одна фаза (обрыв фазы)?

Для трехфазного двигателя это опасный режим: он может продолжить вращаться, но начнет гудеть, перегреваться и в итоге сгорит. Для бытовых потребителей часть квартиры просто останется без света.

3. Что такое «перекос фаз»?

Это ситуация, когда нагрузки на фазы A, B и C неодинаковы. В результате напряжения на фазах изменяются: на перегруженной фазе напряжение падает («просадка»), а на недогруженных может опасно возрасти, что приводит к поломке техники.

4. Можно ли от трехфазной сети запитать однофазный прибор?

Да, конечно. Обычная розетка 220В (230В) берется между одной из фаз (L) и нулевым проводом (N).

5. Почему на шильдиках двигателей пишут 220/380 или 380/660?

Это указание на возможность подключения обмоток. Для двигателя 380/660 В: в сеть 380 В его нужно включать «треугольником», а в сеть 660 В (спец. сети) — «звездой». Если включить неправильно, двигатель либо сгорит, либо не выдаст мощность.

Заключение

Трехфазные цепи являются основой современной мировой электроэнергетики. Их повсеместное внедрение обусловлено уникальным сочетанием экономической эффективности при передаче энергии и простоты конструкции электрических машин (генераторов и двигателей). Понимание принципов работы фазного сдвига и векторных диаграмм необходимо любому специалисту, работающему с электрооборудованием, от простого электрика до инженера-проектировщика.

Нормативная база и литература

ГОСТ 29322-2014 «Напряжения стандартные». (Устанавливает номинальные напряжения, например 230/400 В).
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии…».
ГОСТ Р 52002-2003 «Электротехника. Термины и определения основных понятий».
ПУЭ (Правила устройства электроустановок), Издание 7.
