IGCT (Integrated Gate Commutated Thyristor) — это высоковольтный полупроводниковый ключ, объединяющий преимущества запираемого тиристора (GTO) и биполярного транзистора с изолированным затвором (IGBT). Это эволюционное развитие GTO-тиристора, в котором проблема медленного выключения решена путем радикального снижения индуктивности цепи управления и интеграции драйвера с силовым модулем.

Краткая история: В 1990-х годах промышленность столкнулась с ограничениями классических GTO-тиристоров: громоздкие снабберные цепи (демпфирующие конденсаторы) и низкие частоты переключения ограничивали развитие мегаваттных приводов. В 1996 году компании ABB и Mitsubishi Electric представили концепцию IGCT — прибора, способного выключаться за микросекунды без снабберов, превращая тиристорную структуру в транзистороподобный ключ в момент коммутации.

1. Проблема: Паразитная индуктивность в контуре управления GTO

В силовой электронике, где токи достигают тысяч ампер, а напряжения — киловольт, любой проводник становится катушкой индуктивности. Для классических запираемых тиристоров (GTO) критическим недостатком является распределенная паразитная индуктивность в контуре управляющего электрода (gate loop).

Согласно закону электромагнитной индукции, напряжение на индуктивности определяется скоростью изменения тока: $$ V_L = L \cdot \frac{di}{dt} $$

Чтобы быстро выключить тиристор, необходимо очень быстро извлечь носители заряда из базы через управляющий электрод. Это требует огромной скорости нарастания отрицательного тока управления ($ di/dt $). Однако, паразитная индуктивность $ L $ противодействует этому изменению тока, создавая противо-ЭДС.

Аналогия: Представьте, что вы пытаетесь мгновенно остановить поток воды в длинной пожарной трубе, закрывая кран. Индуктивность — это инерция воды. Если труба длинная и узкая (высокая индуктивность), вода будет «бить» в кран (перенапряжение) и закрыть его быстро не получится. IGCT — это как широкая короткая труба с мгновенно захлопывающимся люком.

Паразитная индуктивность контура коммутации складывается из трех основных компонентов:

Индуктивность цепи драйвера ($ L_{driver} $): Внутренняя индуктивность компонентов платы управления (~100 нГн).
Индуктивность подводящих шин ($ L_{bus} $): Провода или шины, соединяющие драйвер с тиристором (~200 нГн).
Индуктивность управляющего электрода ($ L_{gate} $): Внутренняя конструкция самого полупроводникового прибора (~30 нГн).

Суммарная индуктивность в цепях GTO часто превышает 300–400 нГн. При скоростях коммутации анодных токов $ di/dt \approx 3000-4000 \, A/\mu s $, это приводит к недопустимым перенапряжениям и ограничивает скорость выключения.

Анализ схемы управления GTO (Рисунок 1)

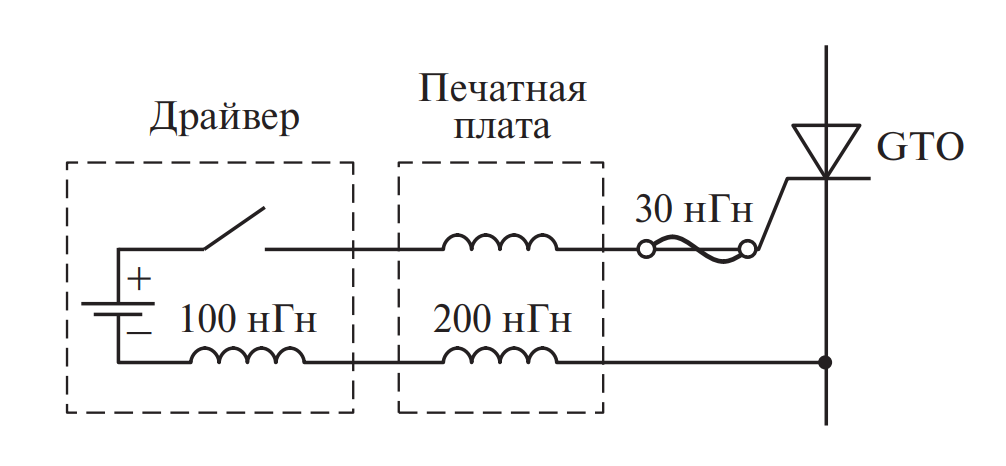

Рисунок 1. Схема цепи управления тиристора GTO. Показаны паразитные компоненты, препятствующие быстрому запиранию.

Рассмотрим структуру, представленную на Рисунке 1, детально описывающую классический подход:

Драйвер (100 нГн): Блок формирования импульсов управления находится на удалении от силового кристалла. Его собственные компоненты вносят существенную задержку.
Соединительные провода/шины (200 нГн): Длинные проводники (часто витая пара или коаксиальный кабель, но недостаточно эффективный) создают основную паразитную индуктивность. Это «узкое горлышко» системы.
Тиристор GTO (30 нГн): Сам корпус прибора имеет внутренние соединения от вывода управляющего электрода до кристалла.

В сумме эта цепь создает контур с индуктивностью $ L_{\Sigma} \approx 330 $ нГн. При попытке быстрого запирания, на этой индуктивности возникает скачок напряжения, который может пробить переход управляющий электрод-катод. Это вынуждает разработчиков искусственно замедлять процесс выключения $ di/dt $, что приводит к огромным тепловым потерям и требует громоздких снабберных цепей.

2. Решение: Технология IGCT — Интегрированная коммутация

Для преодоления физических ограничений GTO была разработана концепция IGCT. Главная инженерная задача заключалась в снижении паразитной индуктивности контура управления до величин, которыми можно пренебречь на фоне скорости переключения полупроводниковой структуры.

Принцип «Жесткого управления» (Hard Driving)

IGCT работает в режиме так называемой «жесткой коммутации». Это означает, что ток управляющего электрода нарастает настолько быстро, что весь анодный ток перенаправляется в цепь управления за время порядка 1 микросекунды.

Математически условие жесткой коммутации для IGCT выражается как «единичный коэффициент усиления при выключении» (unity gain turn-off):

$$ I_{gate} \approx I_{anode} $$

В этот момент тиристор (четырехслойная p-n-p-n структура) превращается в p-n-p транзистор с оборванной базой, что исключает эффект шнурования тока (образование горячих точек на кристалле) и позволяет отказаться от защитных снабберных цепей $ dV/dt $.

Анализ конструкции IGCT (Рисунок 2)

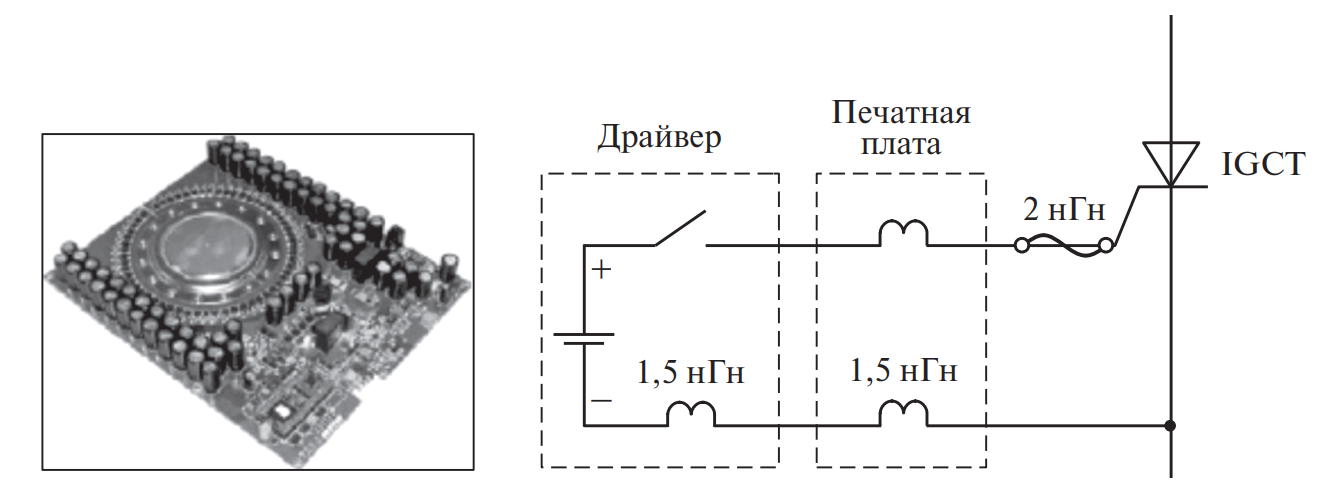

Рисунок 2. Тиристор IGCT и его интегрированная цепь управления. Демонстрация ультранизкой индуктивности контура.

На Рисунке 2 показана революционная компоновка IGCT, решающая проблему индуктивности:

Интеграция (Драйвер + Прибор): Драйвер управления (Gate Unit) больше не является отдельным блоком, соединенным проводами. Он представляет собой кольцевую печатную плату, окружающую корпус тиристора.
Коаксиальный ввод: Соединение между платой драйвера и кристаллом выполнено через специальный кольцевой гермоввод в корпусе. Это обеспечивает минимальную площадь токового контура.
Снижение индуктивностей:
- Индуктивность платы драйвера (конденсаторной батареи и ключей MOSFET) снижена до 1,5 нГн.
- Индуктивность соединения между платой и корпусом минимизирована до 1,5 нГн.
- Внутренняя индуктивность корпуса (распределение тока по периметру кристалла) составляет менее 2 нГн.

Важное техническое уточнение: В тексте указано значение $ < 0,5 $ нГн для внутренней индуктивности $ L_{internal} $ некоторых современных версий кристаллов, в то время как суммарная индуктивность контура управления всего прибора в сборе не превышает 5–6 нГн. Это в 60 раз меньше, чем у классического GTO (330 нГн против 5 нГн).

Такая конструкция позволяет току управления нарастать со скоростью $ di/dt > 4000 \, A/\mu s $. Катодный эмиттер закрывается быстрее, чем носители заряда успевают начать рекомбинацию в базе, что обеспечивает чисто транзисторное выключение.

3. Сравнительный анализ и Экспертная оценка

Понимание различий между компонентами критически важно для проектирования преобразовательной техники. Ниже приведена таблица, сравнивающая рассматриваемые технологии.

Таблица сравнения: GTO vs IGCT vs IGBT

Характеристика	GTO (Классический)	IGCT (Интегрированный)	IGBT (Транзистор)
Тип управления	Токовое (медленное)	Токовое (импульсное, жесткое)	Потенциальное (напряжением)
Индуктивность затвора	Высокая (~300 нГн)	Сверхнизкая (< 5 нГн)	Низкая (не критична для тока)
Снабберы	Обязательны (dV/dt и dI/dt)	Не требуются (или минимальны)	Не требуются
Потери проводимости	Очень низкие (тиристорные)	Очень низкие (тиристорные)	Выше (транзисторные)
Рабочее напряжение	До 4.5 кВ	До 10 кВ (уникально!)	До 6.5 кВ
Сложность драйвера	Средняя	Высокая (встроен в прибор)	Низкая

Преимущества и недостатки IGCT

Преимущества:

Минимальные потери в открытом состоянии: Как и любой тиристор, IGCT имеет низкое падение напряжения, что делает его идеальным для систем высокого напряжения (Medium Voltage Drives).
Отсутствие снабберов: Возможность работы в режиме «hard switching» упрощает силовую часть схемы инвертора, уменьшает габариты и стоимость.
Высокая надежность: Прижимная конструкция (Press-pack) обеспечивает устойчивость к термоциклированию и взрывобезопасность (при пробое корпус не разлетается, а замыкается накоротко, позволяя сработать защите).

Недостатки:

Сложность управления питанием драйвера: Драйвер находится под высоким потенциалом анода и требует мощного изолированного источника питания (до 100 Вт на ключ).
Габариты драйвера: Несмотря на интеграцию, «тарелка» с электроникой вокруг тиристора занимает место и требует охлаждения.
Ограниченная частота: Обычно до 1 кГц (ниже, чем у IGBT), что достаточно для мощных приводов, но мало для легких высокочастотных преобразователей.

4. Интересные факты о технологии IGCT

Скорость света: Для обеспечения синхронности срабатывания всех ячеек кристалла, разводка дорожек на кольцевой плате драйвера выравнивается с точностью до миллиметра, так как на наносекундных интервалах скорость распространения сигнала становится значимым фактором.
Прозрачный анод: В некоторых IGCT используется структура с «прозрачным анодом» (Transparent Anode), которая позволяет диоду обратного тока быть интегрированным прямо в кристалл (RC-IGCT), или обеспечивает сверхбыстрое выключение.
Космическая защита: Корпуса IGCT заполняются инертным газом или азотом, чтобы предотвратить окисление кристаллов и электрический пробой внутри корпуса при высоких напряжениях.
Сила прижатия: Для нормальной работы IGCT (как и GTO) требуется огромное усилие сжатия в стэке — до 40 кН (около 4 тонн), чтобы обеспечить электрический и тепловой контакт.
Размер кристалла: Кремниевая пластина мощного IGCT может достигать 150 мм в диаметре и коммутировать ток до 6000 А.
Буферный слой: Использование n-буферного слоя позволяет сделать базу прибора тоньше при том же блокирующем напряжении, что снижает потери проводимости на 30-40% по сравнению с обычными тиристорами.
Ветроэнергетика: IGCT являются стандартом де-факто для преобразователей оффшорных ветрогенераторов мощностью 5-10 МВт из-за высочайшего КПД (99.6% для самого ключа).

5. FAQ: Часто задаваемые вопросы

1. Почему нельзя просто укоротить провода в обычном GTO, чтобы получить IGCT?

Дело не только в проводах. Сам корпус GTO имеет конструктивные ограничения по выводу управляющего электрода. В IGCT используется кольцевой затвор (ring gate) по всему периметру, что физически невозможно реализовать простым укорачиванием проводов в стандартном корпусе GTO.

2. Можно ли заменить GTO на IGCT в старом оборудовании?

Напрямую «pin-to-pin» — нет. Требуется переработка механической конструкции (разные толщины и диаметры драйвера) и полная замена системы питания драйверов. Однако такая модернизация часто проводится для повышения надежности и КПД старых приводов.

3. Что такое «симметричный» и «асимметричный» IGCT?

Асимметричный IGCT не держит обратное напряжение (как транзистор) и используется с обратным диодом в инверторах напряжения. Симметричный IGCT держит обратное напряжение (как обычный тиристор) и применяется в инверторах тока (CSI).

4. Почему IGBT не вытеснили IGCT полностью?

В диапазоне сверхвысоких напряжений (3.3 кВ – 10 кВ) и мощностей (более 5-10 МВт) тиристорная структура IGCT всё еще выигрывает по потерям проводимости и надежности. У IGBT потери проводимости растут быстрее с ростом напряжения.

5. Опасен ли выход из строя драйвера IGCT?

При отказе драйвера IGCT, как правило, не может закрыться и переходит в неконтролируемое проводящее состояние. В схемах с IGCT обязательно предусматриваются быстродействующие предохранители или защитные алгоритмы, отключающие входной выпрямитель.

Заключение

Появление IGCT стало переломным моментом в силовой электронике высоких энергий. Инженерам удалось совместить, казалось бы, несовместимое: высоковольтную мощь тиристора и управляемость транзистора. Ключом к этому успеху стала победа над паразитной индуктивностью — невидимым врагом быстрых переключений. Интеграция драйвера непосредственно в конструкцию прибора позволила создать класс оборудования мегаваттного диапазона, отличающийся компактностью, высоким КПД и надежностью, который сегодня приводит в движение ледоколы, прокатные станы и объединяет энергосистемы стран.
