Соединение обмоток генератора по схемам «Звезда» и «Треугольник»

Содержание страницы

1. Введение в трехфазные цепи
2. Соединение обмоток источника звездой
3. Соединение обмоток источника треугольником
4. Сравнительный анализ: Звезда vs Треугольник
5. Интересные факты о трехфазных соединениях
6. Часто задаваемые вопросы (FAQ)
Заключение

Звезда и треугольник это фундаментальные способы соединения электрических цепей в трехфазных системах электроснабжения. «Звезда» и «Треугольник» определяют, как источники энергии (генераторы, трансформаторы) подключаются к потребителям, влияя на напряжение, ток и надежность системы.

Краткая история: Основы трехфазных систем были заложены в конце XIX века. Ключевую роль сыграл русский инженер Михаил Доливо-Добровольский, который в 1880-х годах не только разработал трехфазный асинхронный двигатель, но и предложил схемы соединения обмоток, которые мы используем по сей день. Именно он ввел термины «звезда» и «треугольник», сделав передачу энергии экономически выгодной.

1. Введение в трехфазные цепи

В современной электроэнергетике все элементы трехфазной цепи взаимодействуют посредством специальных типов соединений. В роли источников энергии в таких цепях, как правило, выступают синхронные генераторы и силовые трансформаторы.

Принципиальное различие в их подключении заключается в следующем: обмотки генератора чаще всего соединяют по схеме «звезда». Это делается для получения более высокого напряжения между линейными проводами, что выгоднее для передачи энергии. Трансформаторы же, хотя и являются преобразователями, с точки зрения электрической цепи ведут себя как источники энергии.

Рис. 1. Схемы соединения звезда и треугольник

Важно помнить: Первичная обмотка трансформатора является потребителем (нагрузкой) для сети, преобразуя электричество в магнитное поле. Вторичная обмотка, напротив, преобразует энергию магнитного поля обратно в электрическую (с новыми параметрами тока и напряжения) и работает для подключенных приборов как источник.

Приемники (нагрузка), подключенные ко вторичной обмотке трансформатора, получают питание именно от неё. Сами же обмотки трансформаторов могут соединяться как в «звезду», так и в «треугольник», в зависимости от задач распределения энергии.

Для упрощения понимания, при изучении трехфазных цепей мы будем называть обмотки генератора или трансформатора, в которых индуцируется Электродвижущая Сила (ЭДС), источниками. Стоит отметить, что потребители энергии (электродвигатели, нагреватели) также могут быть соединены по схемам «звезда» и «треугольник». Однако сейчас мы подробно разберем именно соединение обмоток источника.

2. Соединение обмоток источника звездой

Представьте это соединение как центр колеса, от которого отходят спицы. Технически это реализуется следующим образом:

Концы всех трех обмоток источника (обозначаемые по ГОСТ как \(X, Y, Z\)) соединяются вместе в одну общую точку. Эта точка называется нейтралью или нулевой точкой (см. рис. 2, а). Начала обмоток (обозначаемые \(A, B, C\)) подключаются к линейным проводам, уходящим к потребителю.

Справка: Согласно ГОСТ 183-74, выводы обмоток статора обозначаются: начала — C1, C2, C3 (или A, B, C в старой нотации), концы — C4, C5, C6 (или X, Y, Z). В данном материале используется классическая буквенная нотация A-X, B-Y, C-Z, широко применяемая в учебной литературе.

В обмотках индуцируются фазные ЭДС \( \underline{E}_A, \underline{E}_B, \underline{E}_C \), сдвинутые по фазе на 120°. Для идеального источника (без внутреннего сопротивления) фазные ЭДС численно равны фазным напряжениям:

\underline{E}_A = \underline{U}_A; \quad \underline{E}_B = \underline{U}_B; \quad \underline{E}_C = \underline{U}_C

Фазные и линейные напряжения

Напряжения между началом обмотки и нулевой точкой называются фазными (\(U_{ph}\)). Напряжения между линейными проводами (между точками A и B, B и C, C и A) называются линейными. Их определяют как разность потенциалов соответствующих фаз:

\underline{U}_{AB} = \underline{U}_A — \underline{U}_B \) \( \underline{U}_{BC} = \underline{U}_B — \underline{U}_C \) \( \underline{U}_{CA} = \underline{U}_C — \underline{U}_A

На комплексной плоскости эти векторы образуют равносторонний треугольник (рис. 2, б). Из геометрии этого треугольника выводится ключевое соотношение для соединения звездой:

U_{line} = \sqrt{3} \cdot U_{phase} \approx 1.73 \cdot U_{phase}

Пример: Именно поэтому в бытовой сети при фазном напряжении 220 В линейное напряжение составляет \( 220 \cdot 1.73 = 380 \) В.

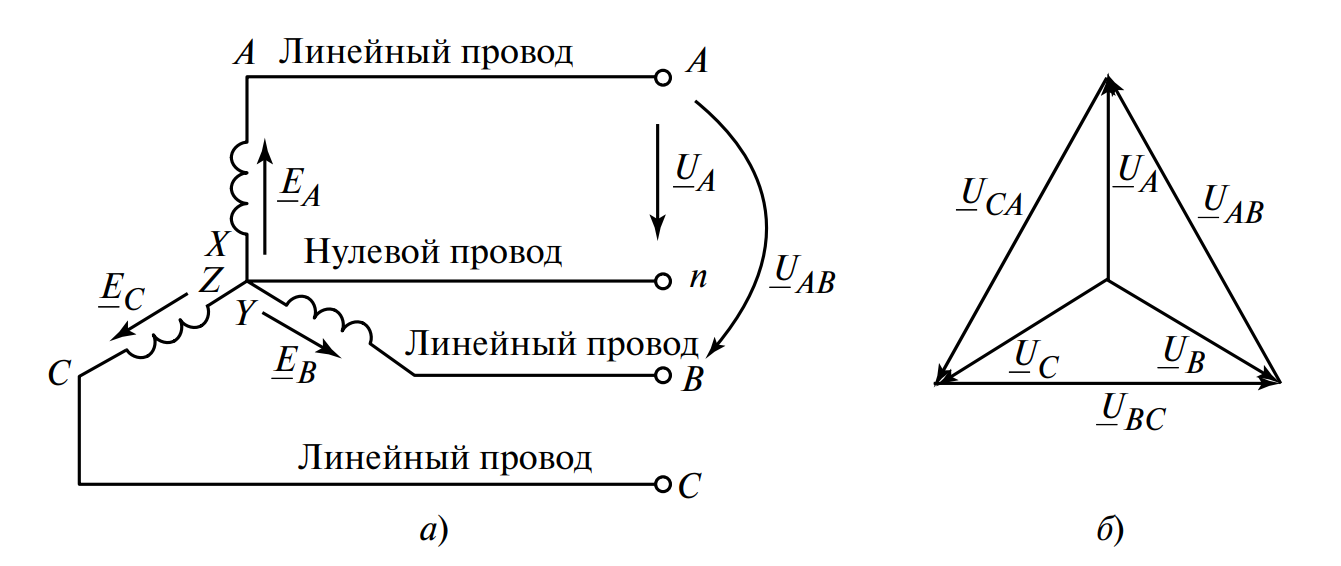

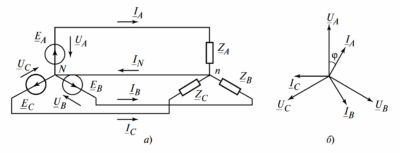

Рис. 2. Соединение обмоток источника звездой: а — схема электрических соединений (показаны обмотки A, B, C и нейтраль); б — векторная диаграмма напряжений и ЭДС.

В описании к рисунку 2:

а) Схема демонстрирует, как концы обмоток \(X, Y, Z\) объединены в нейтраль, а начала \(A, B, C\) идут к линейным проводам.

б) Векторная диаграмма показывает соотношение фазных (\(\underline{U}_A\)) и линейных (\(\underline{U}_{AB}\)) напряжений.

3. Соединение обмоток источника треугольником

В отличие от звезды, здесь нет единой центральной точки. Соединение напоминает кольцевую дорогу. Для реализации схемы «треугольник» обмотки соединяют последовательно в замкнутый контур:

Конец первой обмотки \(X\) (фаза A) соединяется с началом второй обмотки \(B\).
Конец второй обмотки \(Y\) (фаза B) соединяется с началом третьей обмотки \(C\).
Конец третьей обмотки \(Z\) (фаза C) соединяется с началом первой обмотки \(A\).

Это наглядно показано на рисунке 3, а.

Аналогия: Представьте, что три человека встали в круг и каждый взял своей правой рукой левую руку соседа. Получился замкнутый контур — это и есть «треугольник».

Парадокс нулевого тока

При таком соединении три фазы источника образуют замкнутый контур. Казалось бы, раз цепь замкнута и есть ЭДС, должен протекать огромный ток короткого замыкания (ведь сопротивление обмоток генератора очень мало). Однако в симметричной системе этого не происходит.

Почему? Сумма фазных ЭДС в любой момент времени равна нулю:

\( e_A + e_B + e_C = 0 \)

В комплексной форме (рис. 3, б) сумма векторов также дает ноль:

\underline{E}_A + \underline{E}_B + \underline{E}_C = 0

Поскольку сумма ЭДС равна нулю, уравнительный ток внутри треугольника обмоток отсутствует (при условии идеальной симметрии).

Соотношение напряжений

Так как линейные провода присоединяются непосредственно к началу и концу каждой обмотки, линейные напряжения равны фазным:

\underline{U}_{AB} = \underline{U}_A; \quad \underline{U}_{BC} = \underline{U}_B; \quad \underline{U}_{CA} = \underline{U}_C

В модульном выражении: \( U_{line} = U_{phase} \).

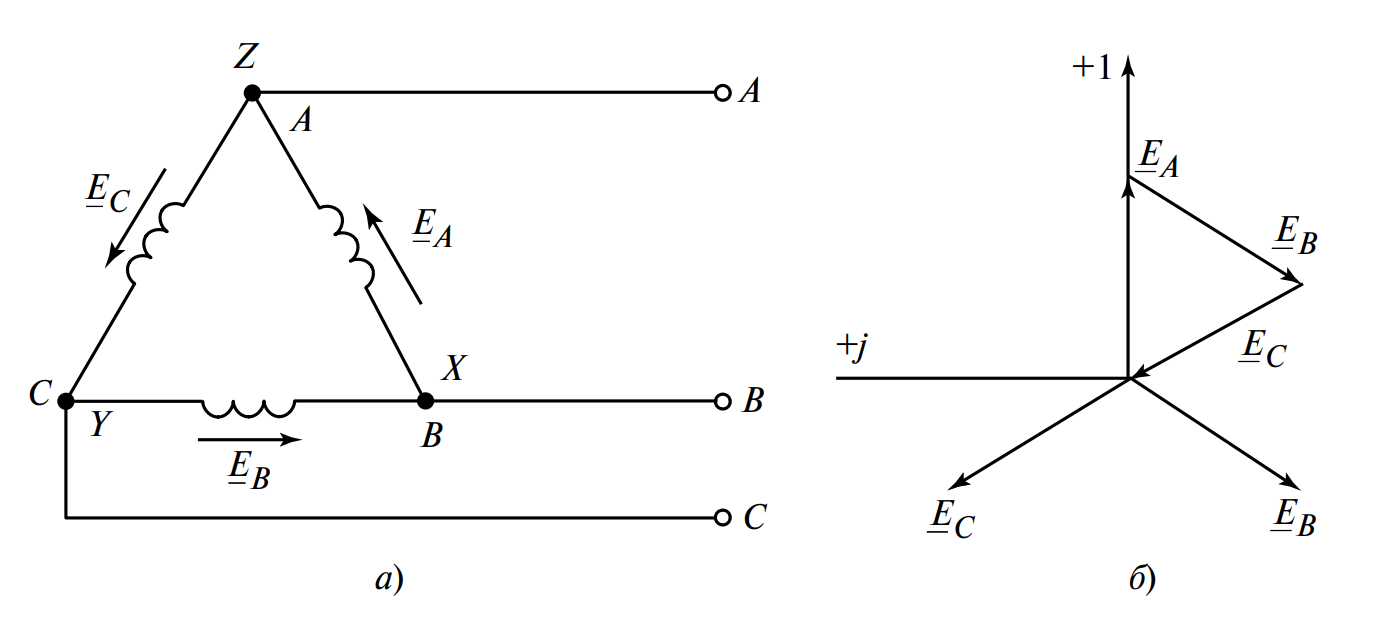

Рис. 3. Соединение обмоток источника треугольником: а — схема соединений (X соединено с B, Y с C, Z с A); б — векторная диаграмма суммирования ЭДС.

Применение: Обычно треугольником соединяют обмотки силовых трансформаторов, питающих трехпроводные линии электропередачи высокого напряжения, где не требуется нулевой провод.

Практический пример 1

Задача: Фазные обмотки генератора соединены треугольником (как на рис. 3, а). Чему равны внутренние токи в обмотках источника, если внешняя нагрузка отключена, а система ЭДС полностью симметрична?

Решение:
Известно, что фазные ЭДС сдвинуты друг относительно друга на 120°, то есть:
\( \underline{E}_A, \underline{E}_B, \underline{E}_C \).
Согласно второму закону Кирхгофа для замкнутого контура генератора, сумма падений напряжений равна сумме ЭДС:
\( \sum \underline{E} = \underline{E}_A + \underline{E}_B + \underline{E}_C = 0 \).

Ответ: Так как результирующая ЭДС в контуре равна нулю, токи фаз генератора при отсутствии нагрузки также равны нулю.

4. Сравнительный анализ: Звезда vs Треугольник

Чтобы понять, какую схему выбрать, рассмотрим их плюсы и минусы в контексте источников питания.

Характеристика	Соединение Звездой (Y)	Соединение Треугольником (Δ)
Напряжение	Позволяет получить два напряжения (фазное 220В и линейное 380В). \( U_L = \sqrt{3} U_{ph} \)	Только одно напряжение (линейное равно фазному). \( U_L = U_{ph} \)
Нулевой провод	Возможен (4-проводная система). Позволяет подключать однофазную нагрузку.	Отсутствует (3-проводная система).
Ток	Линейный ток равен фазному. \( I_L = I_{ph} \)	Линейный ток больше фазного. \( I_L = \sqrt{3} I_{ph} \)
Преимущества	Возможность заземления нейтрали, защита от перенапряжений, работа с перекосом фаз (при наличии нейтрали).	Конструктивная простота для двигателей, уменьшение сечения провода обмоток (на ток), подавление 3-й гармоники.
Недостатки	При обрыве нейтрали возникает перекос фаз (опасно для техники).	Сложнее организовать защитное заземление, нет напряжения 220В для бытовых нужд.

5. Интересные факты о трехфазных соединениях

Чистота сети. Треугольник «съедает» помехи. В соединении треугольником токи третьей гармоники (паразитные частоты) замыкаются внутри контура и не выходят в сеть, что улучшает качество электроэнергии.
Исторический рекорд. Михаил Доливо-Добровольский всего за пару лет (1888–1891) разработал всю систему трехфазного тока: генераторы, трансформаторы и линии передач.
Геометрическая основа. Коэффициент \(\sqrt{3}\) появляется из геометрической суммы двух векторов под углом 120°. Без геометрии электрика не работает!
Хитрость запуска. Мощные моторы часто запускают на «звезде», чтобы снизить пусковой ток, а затем переключают на «треугольник» для работы на полной мощности.
Парадокс безопасности. В сетях с изолированной нейтралью (часто треугольник или звезда без заземления) прикосновение к одному проводу может быть безопасным, так как цепь не замыкается через землю.
Загадка 208 Вольт. В США часто используют напряжение 208 Вольт — это как раз линейное напряжение при фазном 120 В (\(120 \cdot 1.73 \approx 208\)).
Идеальный баланс. Мощность при передаче трехфазным током мгновенно постоянна, в то время как в однофазной сети она пульсирует с частотой 100 Гц (50 Гц сеть).

6. Часто задаваемые вопросы (FAQ)

1. Что произойдет, если в соединении «треугольник» перепутать начало и конец одной из обмоток?

Это приведет к аварийной ситуации. Сумма ЭДС перестанет быть равной нулю (векторы сложатся неправильно), и внутри контура возникнет огромный ток короткого замыкания, который может сжечь генератор.

2. Зачем нужна нейтраль (нулевой провод) в схеме «звезда»?

Нейтраль выравнивает фазные напряжения при неравномерной нагрузке (когда на одной фазе включено много приборов, а на другой мало). Без неё произошел бы «перекос фаз»: на одной фазе напряжение подскочило бы, а на другой упало.

3. Где чаще используется звезда, а где треугольник?

«Звезда» — стандарт для низковольтных сетей (0.4 кВ), питающих жилые дома (чтобы было и 380В, и 220В). «Треугольник» чаще используется в высоковольтных сетях передачи энергии и для мощных электродвигателей.

4. Можно ли соединить обмотки бытового генератора в треугольник?

Теоретически да, но тогда вы потеряете возможность получать привычные 220В между фазой и нулем. Вы получите только линейное напряжение между фазами.

5. Влияет ли тип соединения на мощность генератора?

Полная габаритная мощность генератора остается неизменной. Меняются лишь соотношения токов и напряжений, с которыми эта мощность отдается в сеть.

Заключение

Понимание различий между соединениями «звезда» и «треугольник» является базовым навыком для любого специалиста в области электротехники. Звезда обеспечивает гибкость в выборе напряжений и защиту от перекоса фаз благодаря нейтрали, в то время как треугольник идеален для симметричных нагрузок и подавления гармонических помех. Выбор конкретной схемы всегда зависит от назначения сети и типа подключаемых потребителей.
