Силовые полупроводниковые ключи на основе карбида кремния (SiC): физика и принцип действия

Карбид кремния (SiC) — это не просто очередной материал в справочнике инженера-электронщика. Это соединение кремния и углерода, которое совершило настоящую революцию в силовой электронике, позволив преодолеть фундаментальные физические ограничения, свойственные классическому кремнию (Si). Если отвечать на вопрос кратко: SiC-ключи — это класс полупроводниковых приборов, способных работать при экстремально высоких напряжениях, температурах и частотах переключения, недоступных для традиционных кремниевых аналогов.

Сегодня SiC является основой для создания эффективных инверторов электромобилей, солнечных электростанций и систем умных энергосетей (Smart Grid). В данном материале мы подробно разберем физику процессов, устройство приборов и передовые разработки в этой области.

1. Фундаментальные физические преимущества карбида кремния

Превосходство приборов на основе карбида кремния над кремниевыми (Si) и арсенид-галлиевыми (GaAs) аналогами базируется на свойствах кристаллической решетки материала. SiC относится к классу широкозонных полупроводников (Wide Bandgap Semiconductors — WBG).

1.1. Ширина запрещенной зоны и температурная стойкость

Основным параметром является ширина запрещенной зоны \( E_g \). Для наиболее популярного политипа 4H-SiC она составляет около 3.26 эВ, тогда как для кремния этот показатель равен 1.12 эВ. Это различие фундаментально влияет на концентрацию собственных носителей заряда \( n_i \), которая определяется формулой:

Где \( k_B \) — постоянная Больцмана, а \( T \) — температура. Благодаря большому значению \( E_g \), собственная концентрация носителей в SiC остается низкой даже при очень высоких температурах. Это позволяет приборам теоретически сохранять работоспособность приблизительно до 1000 °С (на практике ограничивается корпусированием до 175–200 °С), исключая неконтролируемую термогенерацию носителей, которая убивает кремниевые приборы уже при 150 °С.

1.2. Критическая напряженность электрического поля

Значение критической напряженности поля \( E_{crit} \) в SiC почти на порядок выше, чем у кремния. Это открывает возможности для кардинального изменения архитектуры кристалла:

• Позволяет создавать дрейфовые области (базы) значительно меньшей толщины \( W_{drift} \) для того же напряжения пробоя.
• Позволяет увеличить уровень легирования \( N_D \) дрейфовой области примерно на два порядка.

Сопротивление открытого канала \( R_{on} \) для высоковольтного полевого транзистора (unipolar device) аппроксимируется выражением:

Поскольку \( E_{crit} \) стоит в знаменателе в кубе, даже небольшое его увеличение дает колоссальный выигрыш. Для SiC это означает возможность создания приборов с очень низким сопротивлением и высокой удельной мощностью.

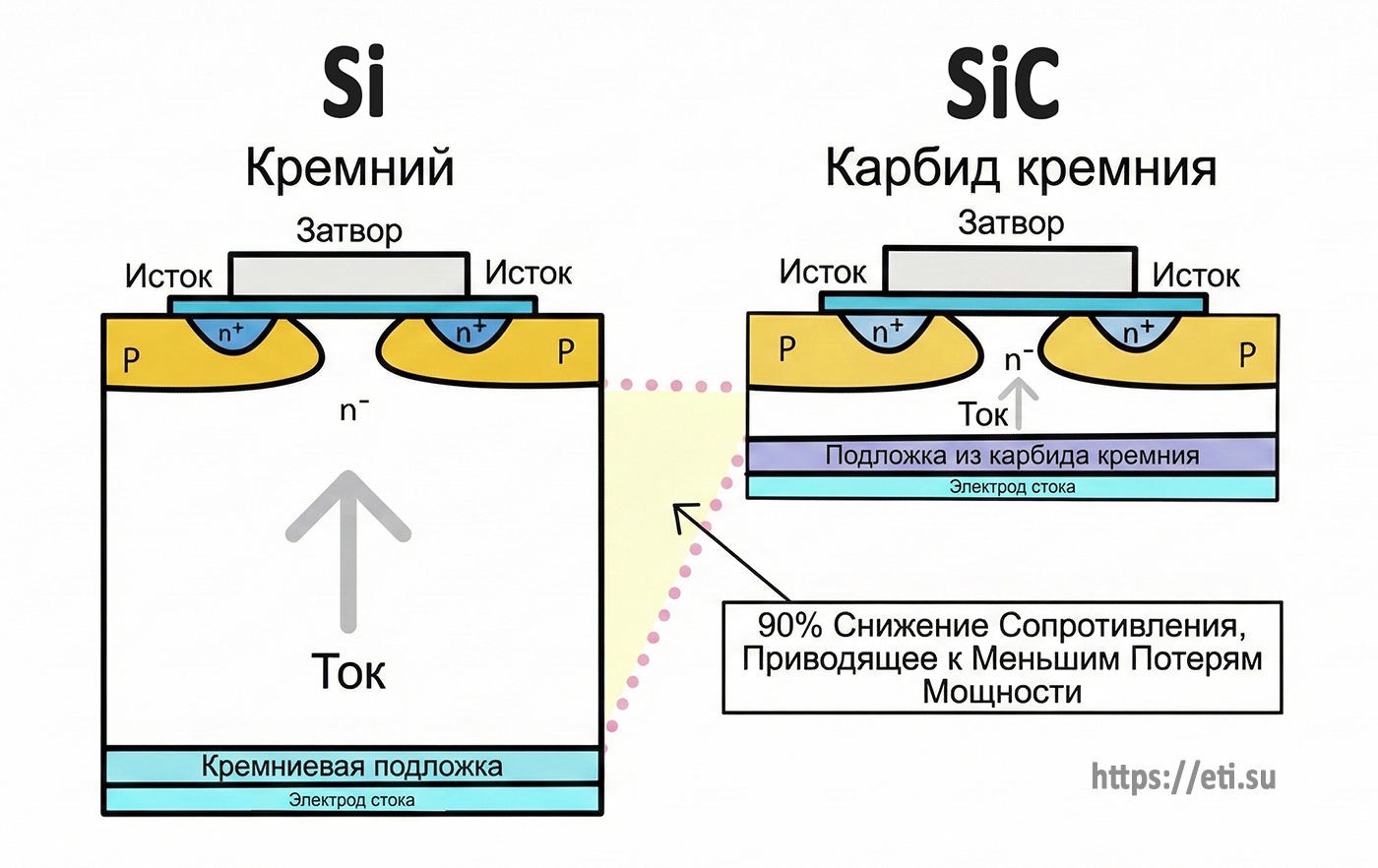

Рисунок 1. Сравнительная структура Si и SiC MOSFET. За счет более высокой критической напряженности поля, дрейфовая область (n-) у SiC значительно тоньше, что обеспечивает снижение сопротивления на 90% и улучшает отвод тепла через подложку.

1.3. Теплопроводность и проблема теплоотвода

Высокая теплопроводность — критически важный параметр для силовой электроники. Для монокристаллического SiC она составляет около 3.3–4.9 Вт/(см·К), что превосходит кремний (1.5 Вт/(см·К)) и находится на уровне меди. Это свойство значительно упрощает конструкцию систем охлаждения, позволяя быстрее отводить тепло от активной области кристалла («hot spot») к корпусу и радиатору.

1.4. Динамические характеристики и частота

Большие скорости насыщения дрейфовой скорости электронов (saturation velocity) \( v_{sat} \) (примерно \( 2 \cdot 10^7 \) см/с для SiC) позволяют носителям заряда быстрее пересекать канал транзистора. Это обеспечивает:

• Получение больших токов насыщения.
• Возможность работы на высоких частотах переключения (сотни килогерц и мегагерцы) без существенных потерь, что позволяет уменьшить габариты пассивных компонентов (дросселей, конденсаторов) в преобразователе.

2. Технологические аспекты производства: Подложки

Несмотря на великолепную физику, промышленный выпуск приборов на основе карбида кремния долгое время сдерживался отсутствием качественного «фундамента» — подложек. В отличие от кремния, который выращивают из расплава методом Чохральского, карбид кремния не плавится при нормальном давлении, а сублимирует (испаряется) при температурах выше 2000 °С.

Для роста слитков используется метод физического транспорта паров (PVT — Physical Vapor Transport), также известный как модифицированный метод Лели. Процесс идет крайне медленно, а управление дефектами (особенно микротрубками — сквозными отверстиями в кристалле) представляет собой сложнейшую инженерную задачу.

Подложки из карбида кремния в настоящее время остаются самым дорогим и востребованным компонентом в цепочке поставок. Однако прогресс очевиден: если в начале 2000-х годов пределом мечтаний были пластины диаметром 50-75 мм с высокой плотностью дефектов, то сейчас стандартом становятся пластины 100 мм (4 дюйма) и 150 мм (6 дюймов), а лидеры рынка переходят на 200 мм, существенно снижая стоимость конечного чипа.

Важным преимуществом технологии является наличие собственной подложки (homoepitaxy) и, что критически важно, собственного «родного» оксида \( SiO_2 \). Возможность термического окисления SiC (как и кремния) позволяет использовать стандартные планарные технологии для создания затворов MOSFET, хотя качество границы раздела \( SiC/SiO_2 \) все еще требует специальных методов пассивации для снижения плотности ловушек.

Рисунок 2. Конструкция MOSFET транзистора на SiC

3. Обзор силовых ключей: Типы и Эволюция

Возможность легирования SiC для получения как n-, так и p-типа проводимости позволяет создавать полный спектр силовых приборов. Рассмотрим основные типы и их эволюцию.

3.1. Диоды Шоттки (SBD)

Это были первые коммерчески доступные SiC приборы. В отличие от кремниевых PiN-диодов, SiC диоды Шоттки являются униполярными приборами и практически не имеют заряда обратного восстановления (\( Q_{rr} \approx 0 \)). Это исключает броски тока при переключении в инверторах, снижая электромагнитные помехи и потери.

3.2. Полевые транзисторы (MOSFET и JFET)

Серийное производство транзисторов SiC — более сложная задача, чем диодов.

• SiC MOSFET: Самый популярный тип сегодня. Структура похожа на кремниевый аналог, что упрощает внедрение. Основная проблема — надежность подзатворного оксида при высоких температурах и полях.
• SiC JFET (Junction FET): Транзистор с управляющим p-n переходом. Он не имеет оксида затвора, что делает его чрезвычайно надежным и радиационно-стойким. Исторически JFET часто были «нормально открытыми» (проводили ток при нулевом напряжении на затворе), что неудобно для схемотехники, но современные каскодные схемы решили эту проблему.

3.3. Биполярные транзисторы (BJT) и Тиристоры

SiC BJT обладают низкими потерями проводимости, но требуют постоянного тока базы для управления, что усложняет драйверы. Тиристоры на SiC перспективны для сверхвысоких напряжений (> 10 кВ) в энергетике.

4. Тенденции разработки и исторические вехи

Для понимания динамики развития отрасли полезно взглянуть на характеристики, которые считались передовыми в начале 2000-х годов, и сравнить их с физическими возможностями материала. Эти данные демонстрируют путь от лабораторных образцов к промышленным гигантам.

Еще в 2002 году компания Kansai Electric Power (Япония) сообщала о прорыве: создании JFET на напряжение 5,3 кВ, хотя ток стока составлял всего 3,3 А. Это были первые шаги по освоению высоковольтного потенциала SiC.

Значительный вклад в развитие внесли Исследовательский центр SiCLAB (Rutgers University) и компания United Silicon Carbide (ныне часть Qorvo). Их исторические разработки демонстрировали разнообразие подходов:

1. VJFET (Vertical Junction Field Effect Transistor): Вертикальный полевой транзистор.
   • \( V_{ds, max} = 1200 \) В.
   • Ток стока \( I_d = 10 \) А.
   • Удельное сопротивление \( R_{on, sp} \le 4 \) мОм·см². Это отличный показатель, говорящий о высокой эффективности использования площади кристалла.
2. SiC MOSFET:
   • Напряжение пробоя 2400 В при токе 5 А.
   • Удельное сопротивление \( 13.5 \) мОм·см². Более высокое сопротивление по сравнению с JFET объяснялось низкой подвижностью носителей в инверсном канале на границе с оксидом.
3. SiC BJT:
   • \( V_{ce, max} = 1800 \) В, \( I_c = 10 \) А.
   • Рекордно низкое удельное сопротивление \( 4.7 \) мОм·см², что подтверждает преимущество биполярной модуляции проводимости, хотя и ценой сложности управления.

Американский гигант Cree (сейчас Wolfspeed) также задавал тон в индустрии, представляя:

• Высоковольтные тиристоры на 5200 В и 300 А — решение для будущих «умных сетей».
• Опытные диоды Шоттки с внушительной рабочей областью (5.6×5.6 мм), способные коммутировать до 100 А при 600 В.
• PiN-диоды класса 10 кВ на базе 4H-SiC с импульсной мощностью 3 МВт. Такие приборы необходимы для импульсной энергетики и военных радаров.

5. Практическое применение: Инвертор нового поколения

Все вышеперечисленные параметры полупроводников имеют смысл только в контексте реального оборудования. Ярким примером реализации преимуществ карбида кремния стал совместный проект Cree и Kansai Electric Power.

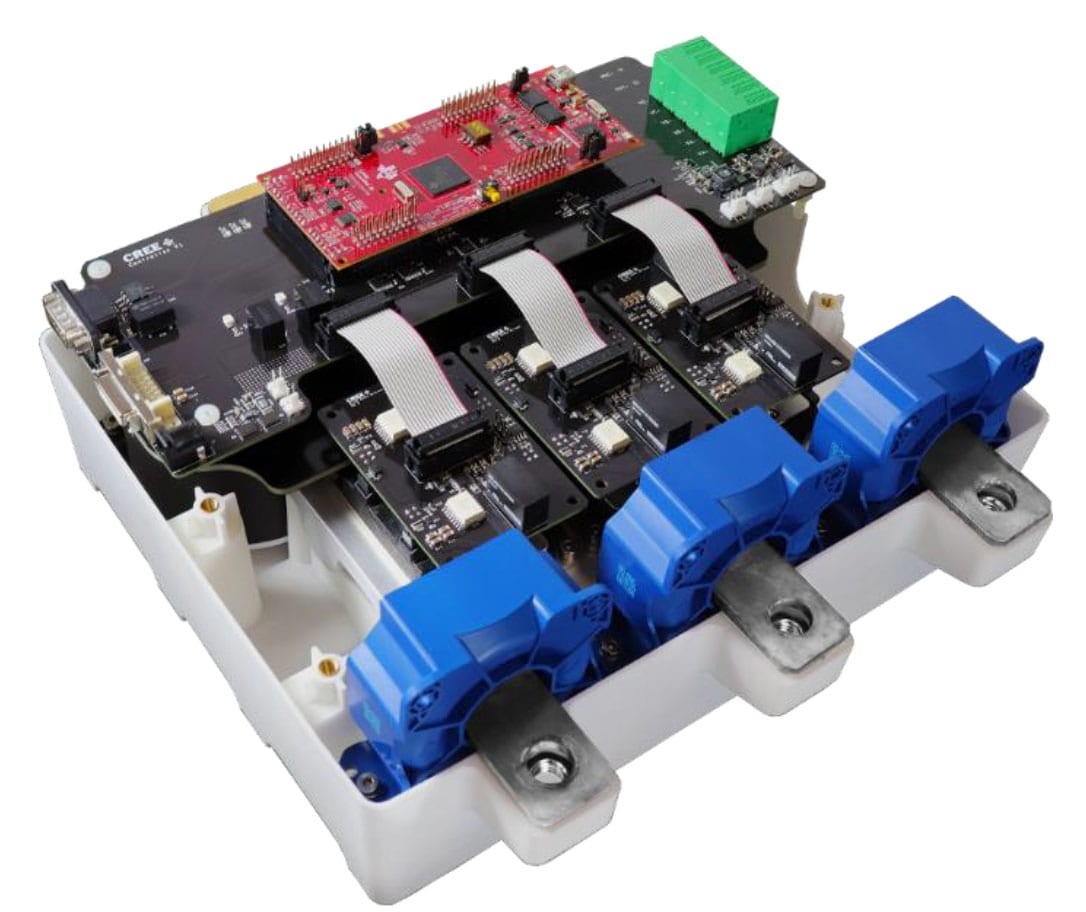

Инженеры разработали и успешно испытали трехфазный инвертор, полностью построенный на управляемых тиристорах из карбида кремния (см. Рис 1). Результат оказался ошеломляющим с точки зрения массогабаритных показателей:

• Выходная мощность устройства: 110 кВ·А.
• Занимаемый объем: соответствует объему обычного кремниевого инвертора мощностью всего 12 кВ·А.

Это означает почти 10-кратное увеличение удельной мощности. Такой эффект достигается за счет комплекса факторов:

1. Снижение потерь тепла позволяет уменьшить размеры радиаторов.
2. Высокая частота переключения позволяет уменьшить размеры фильтрующих конденсаторов и магнитных элементов.
3. Высокая допустимая температура кристалла снижает требования к интенсивности обдува или циркуляции жидкости.

6. Сравнительный анализ технологий (Si vs SiC vs GaAs)

Для наглядности сведем основные характеристики материалов в таблицу.

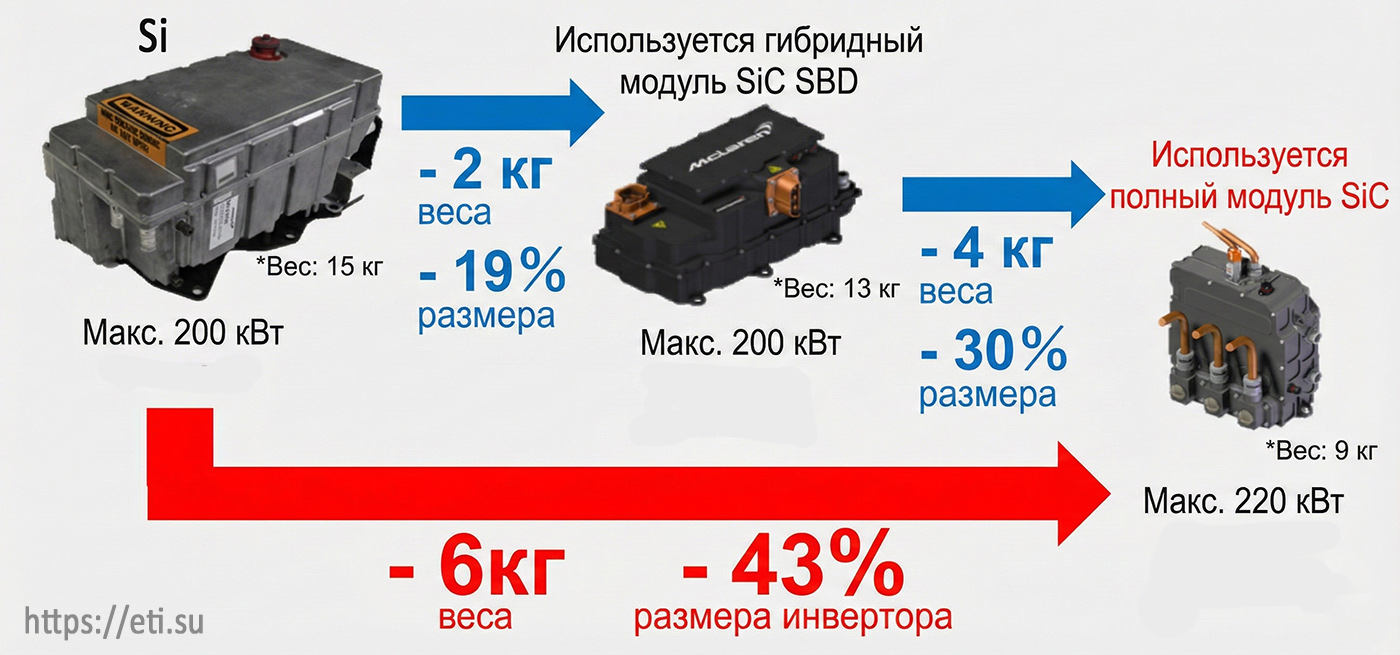

Рисунок 4. Эволюция эффективности: переход от кремниевых модулей (Si) к полному карбиду кремния (Full SiC) позволяет уменьшить размер инвертора почти в два раза (-43%) и снизить

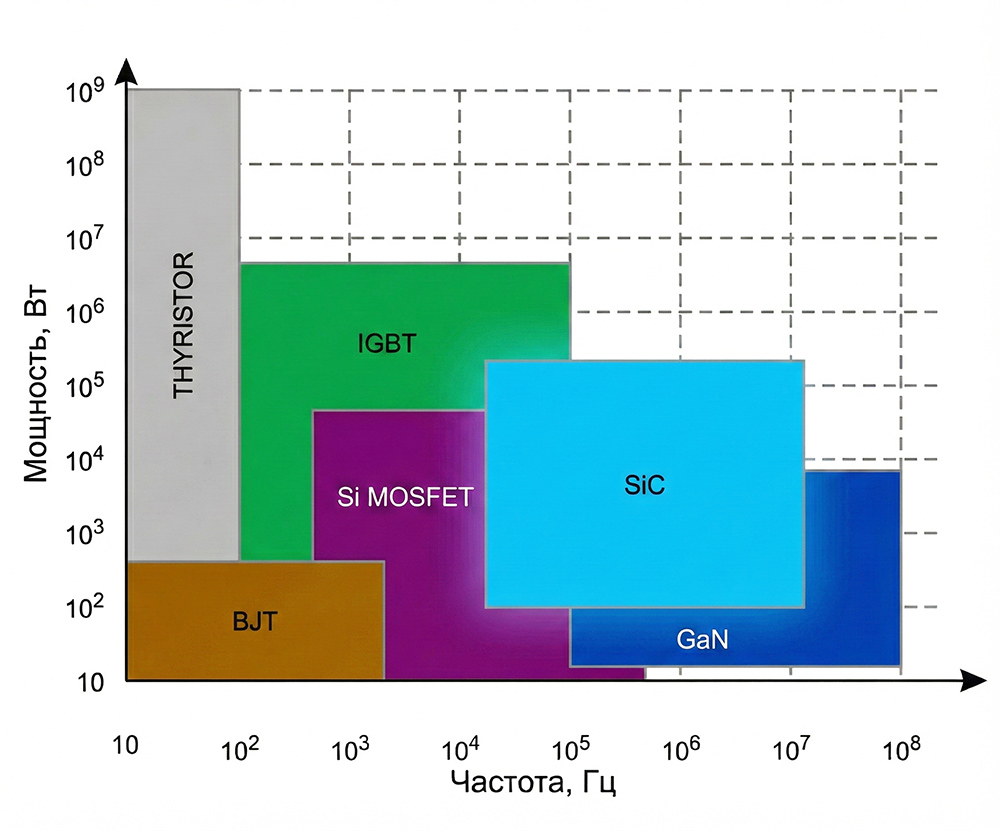

Рисунок 5. Области применения силовой электроники. SiC (голубая область) закрывает критически важную нишу высоких мощностей и высоких частот, вытесняя медленные кремниевые IGBT и низковольтные Si MOSFET. Обратите внимание, как SiC перекрывает возможности GaN на высоких мощностях.

Преимущества и недостатки SiC

Преимущества:

• Возможность работы при напряжениях свыше 1200В без последовательного соединения.
• Снижение потерь на переключение до 70-90% по сравнению с Si IGBT.
• Уменьшение пассивных компонентов системы (L и C) за счет высокой частоты.
• Высочайшая надежность в жестких условиях эксплуатации.

Недостатки и сложности:

• Высокая стоимость подложек и эпитаксии по сравнению с Si.
• Сложности обработки: материал крайне твердый (уступает только алмазу), что затрудняет резку и шлифовку пластин.
• Потребность в специальных драйверах затвора (требуются более высокие управляющие напряжения и защита от ложных срабатываний из-за высоких \( dV/dt \)).
• Меньшая устойчивость к коротким замыканиям (Short Circuit Withstand Time) по сравнению с мощными IGBT.

7. Интересные факты о карбиде кремния

• Космическое происхождение. Впервые природный муассанит (SiC) был обнаружен Анри Муассаном в 1893 году не в шахте, а в метеорите Каньон Диабло в Аризоне. На Земле природный SiC встречается исчезающе редко.
• Твердость алмаза. Карбид кремния имеет твердость 9-9.5 по шкале Мооса. До эры полупроводников он более ста лет использовался (и используется) как наждак и абразив.
• Политипизм. SiC обладает уникальным свойством — политипизмом. Существует более 250 кристаллических модификаций (политипов) одного и того же химического состава, но с разным порядком укладки слоев атомов. Для электроники подходят только 4H-SiC и 6H-SiC.
• Синтетические ювелирные камни. Чистый монокристаллический карбид кремния прозрачен и имеет коэффициент преломления выше, чем у алмаза (2.65–2.69 против 2.42). Ювелирный муассанит сверкает ярче бриллианта.
• Светодиодная революция. Именно на подложках SiC в 1907 году был впервые замечен эффект электролюминесценции (Генри Раунд), а позже компания Cree начинала свой бизнес с производства синих светодиодов на SiC, прежде чем переключиться на силовую электронику.
• Экстремальные датчики. Датчики на основе SiC тестируются для работы внутри двигателей реактивных самолетов и в скважинах геотермальных станций при температурах до 600 °C.
• Тесла как катализатор. Массовое внедрение SiC в автопром началось с Tesla Model 3, которая первой использовала SiC MOSFET в главном инверторе, значительно увеличив запас хода.

8. FAQ: Часто задаваемые вопросы

Заключение

Карбид кремния прошел долгий путь от космической диковинки до материала, определяющего будущее «зеленой» энергетики. Уникальное сочетание электрической прочности, температурной стабильности и теплопроводности делает SiC безальтернативным материалом для высоковольтных применений будущего.

В то время как кремний достиг своих теоретических пределов, технология SiC находится лишь в начале фазы зрелости. Снижение стоимости подложек и совершенствование методов производства MOSFET транзисторов неизбежно приведет к тому, что инверторы размером с обувную коробку, управляющие мегаваттными мощностями, станут обыденностью, а не уникальным научным достижением.

Список рекомендуемой литературы

1. Baliga B. J. Silicon Carbide Power Devices. World Scientific Publishing, 2005. (Фундаментальная работа от «отца» IGBT).
2. Лебедев А. А. Карбид кремния: технология, свойства, применение. — М.: Физматлит, 2016.
3. Kimoto T., Cooper J. A. Fundamentals of Silicon Carbide Technology. Wiley-IEEE Press, 2014.
