Данный материал посвящен эволюции и принципам работы силовых полупроводниковых приборов класса запираемых тиристоров (GTO — Gate Turn-Off thyristor). Речь пойдет о передовых модификациях этих приборов: GCT, ETO и MTO. Это мощные электронные ключи, способные коммутировать (включать и, главное, выключать) огромные токи — тысячи ампер при напряжениях в тысячи вольт.

Краткая историческая справка: Классические тиристоры, появившиеся в 1950-х годах, стали революцией в энергетике, но имели существенный недостаток — их нельзя было выключить по цепи управления (только снятием анодного напряжения). В 1970-х появились GTO, решающие эту проблему, но требующие громоздких снабберных цепей (демпфирующих конденсаторов). В середине 1990-х годов инженеры (в частности, компании ABB, Mitsubishi и др.) предложили концепцию «жесткой коммутации» (Hard Drive), что привело к созданию интегральных тиристоров (IGCT/GCT) и гибридных схем (ETO, MTO), которые вывели силовую электронику на новый уровень компактности и эффективности.

1. Физика процессов выключения и динамические характеристики

В силовой электронике критически важным параметром любого ключа является скорость его переключения. Для запираемых тиристоров динамические характеристики схем определяются полным временем их выключения. Главной, доминирующей составляющей этого интервала является время запаздывания по управляющему электроду, обозначаемое как \( t_{gl} \) (gate lag time).

Чтобы понять суть процесса, необходимо рассмотреть поведение носителей заряда внутри кремниевой структуры. При протекании тока структура насыщена электронами и дырками. Для запирания прибора этот избыточный заряд необходимо принудительно удалить через управляющий электрод.

1.1. Зависимость времени запаздывания

Экспериментально и теоретически установлено, что для заданной амплитуды анодного тока значение полного запирающего заряда \( Q_{gq} \), который необходимо извлечь из цепи управления, практически является константой и не зависит от скорости нарастания отрицательного тока управления (как показано на графиках типовых динамических характеристик).

Время запаздывания \( t_{gl} \) вычисляется по следующей фундаментальной формуле: $$ t_{gl} = \frac{Q_{gq}}{di_{gq}/dt} \quad (1) $$ где \( di_{gq}/dt \) — скорость нарастания запирающего тока (в Амперах на микросекунду).

Аналогия: Представьте, что тиристор — это резервуар с водой (электрическим зарядом), который нужно опустошить, чтобы закрыть шлюз. \( Q_{gq} \) — это объем воды в литрах. \( di_{gq}/dt \) — это мощность насоса, выкачивающего воду. Очевидно, что чем мощнее насос (выше скорость изменения тока), тем быстрее опорожнится резервуар (меньше время \( t_{gl} \)).

1.2. Проблема компромисса между скоростью и усилением

Из формулы (1) следует логичный вывод: для уменьшения времени запаздывания \( t_{gl} \) необходимо увеличивать скорость нарастания запирающего тока \( di_{gq}/dt \). Однако в физике полупроводников не бывает «бесплатных» улучшений. При увеличении скорости нарастания тока управления снижается такой важный параметр, как коэффициент усиления при выключении \( G \).

Коэффициент \( G \) показывает отношение выключаемого анодного тока к амплитуде тока управления.

В классических GTO тиристорах \( G \) обычно составляет 3–5 (то есть для выключения 3000 А нужно подать импульс около 600–1000 А).
Частичное снижение параметра \( G \) (увеличение тока управления) приводит к повышению быстродействия.
Это также улучшает динамическое распределение тока между тысячами элементарных ячеек тиристорной структуры, предотвращая локальный перегрев.
Снижаются динамические потери энергии в ключе в момент переключения.

Важно: Чрезмерное увеличение скорости \( di_{gq}/dt \) имеет негативные последствия. При очень высокой скорости возрастают продолжительность времени завершающего этапа выключения \( t_{tq} \) (так называемый «хвост» тока) и амплитуда остаточного тока. Это может привести к дополнительному разогреву прибора уже после формального запирания.

Поэтому в классических схемах драйверов GTO с помощью специального реактора (индуктивности) в цепи управления скорость изменения запирающего тока искусственно ограничивают и устанавливают примерно в диапазоне 10—120 А/мкс.

2. Современные способы «жесткой» коммутации

Описанные выше ограничения классических GTO (низкая скорость, необходимость снабберов, «хвосты» тока) в значительной мере преодолеваются с помощью передовых способов коммутации тока нагрузки непосредственно по управляющему электроду. Эта концепция получила название Hard Drive (жесткое управление).

Суть метода заключается в том, что анодный ток в процессе выключения практически мгновенно и полностью переводится в цепь управления тиристора. В этом режиме коэффициент запирания стремится к единице:
\( G \approx 1 \).
Это означает, что если через тиристор течет ток 3000 А, драйвер управления должен быть способен сформировать встречный импульс тока также в 3000 А за микросекунды.

Существует несколько основных вариантов технической реализации такой коммутации, которые привели к созданию новых классов приборов.

2.1. Тиристоры с коммутацией по затвору (GCT / IGCT)

Первый и наиболее распространенный в промышленности вариант — это жесткая коммутация с подключением отрицательного источника напряжения к управляющей цепи.

В этом случае применяют запираемые тиристоры GCT (Gate Commutated Turn—Off Thyristor). Часто они выпускаются в едином корпусе с драйвером управления и называются IGCT (Integrated Gate Commutated Thyristor), так как критически важно минимизировать паразитную индуктивность.

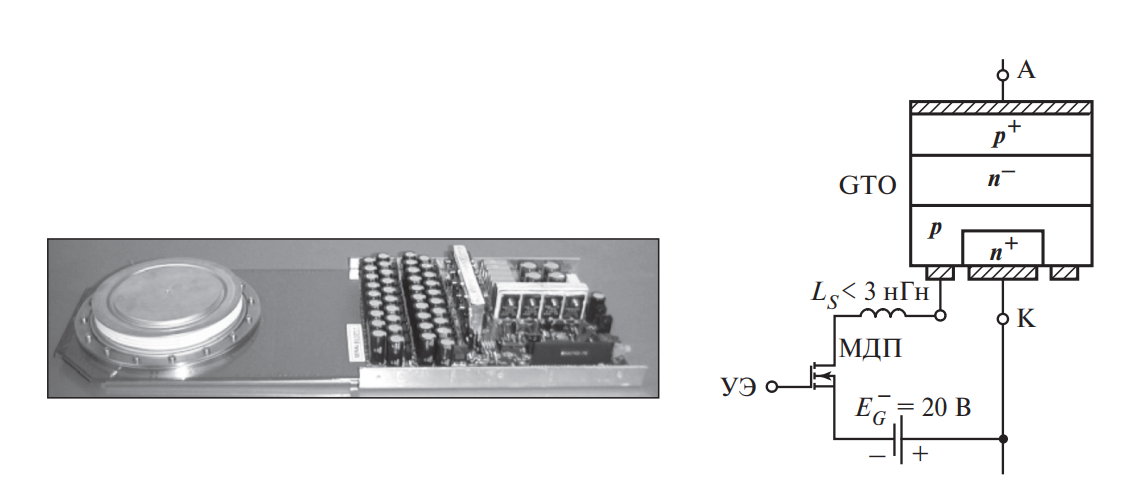

Рис. 1. Тиристор GCT и схема его включения.

Описание Рисунка 1:
На схеме представлен полупроводниковый прибор GCT. Центральная часть — четырехслойная структура \( p-n-p-n \).

1. Слева обозначен управляющий электрод (Gate), к которому подключен источник напряжения \( E_{G-} = 20 \) В (значение типовое).

2. Источник подключен через ключ и индуктивность \( L_S \).

3. Текстовая пометка на схеме гласит: \( L_S < 3 \) нГн. Это критически важное условие: индуктивность контура управления должна быть экстремально низкой (менее 3 наногенри), чтобы обеспечить мгновенное нарастание тока \( dI_y/dt \).

4. При замыкании ключа в цепи управления формируется мощный импульс отрицательного тока, который «высасывает» носители из базы, переводя прибор из тиристорного режима в транзисторный режим (p-n-p транзистор с оборванной базой) еще до того, как начнет расти напряжение на аноде.

2.2. Тиристоры с эмиттерной коммутацией (ETO)

Второй подход — это эмиттерная коммутация анодного тока. Здесь используется гибридная технология, объединяющая высокую токовую способность тиристора и легкость управления полевыми транзисторами (MOSFET).

В этом случае применяют запираемые тиристоры ETO (Emitter Turn—Off Thyristor). Идея заключается в использовании дополнительных низковольтных ключей большой мощности непосредственно в силовой цепи катода и в цепи управления.

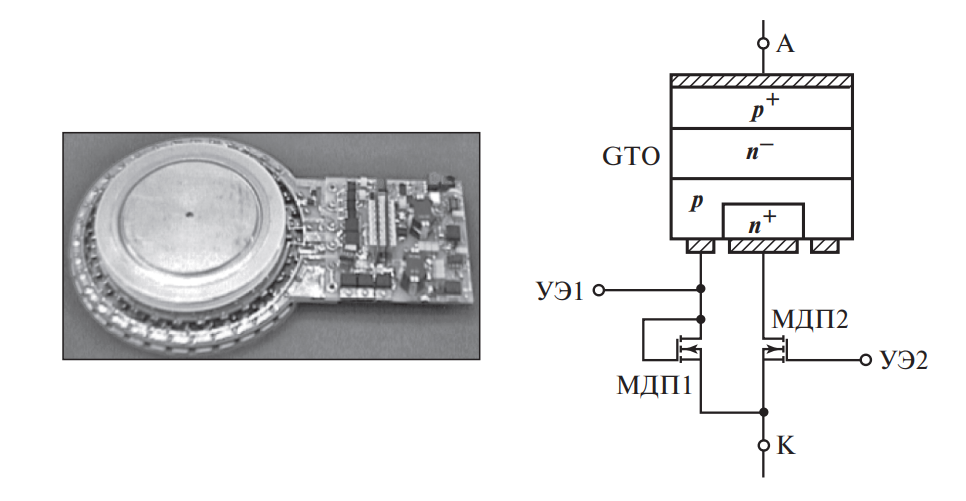

Рис. 2. Тиристор ETO и его схема.

Описание Рисунка 2:
На схеме изображен композитный прибор ETO, состоящий из нескольких компонентов:

1. Основной силовой элемент — тиристор KGTO (помечен как KGTO).

2. В катодную цепь тиристора (между катодом тиристора и общей «землей») последовательно включен полевой транзистор МДП1 (MOSFET).

3. Параллельно переходу «управляющий электрод — катод» подключен второй полевой транзистор МДП2.

4. Имеются входы управления: УЭ1 (затвор МДП1) и УЭ2 (затвор МДП2).

Принцип работы: Для выключения ETO транзистор МДП1 размыкается, физически разрывая цепь катода. Анодный ток не может исчезнуть мгновенно и вынужден потечь через управляющий электрод (так как путь через катод закрыт) в цепь управления. Транзистор МДП2 помогает организовать этот процесс. Это обеспечивает коэффициент запирания \( G = 1 \) принудительно.

2.3. Тиристоры с шунтированием затвора (MTO)

Третий вариант — это коммутация анодного тока за счет шунтирования цепи электрода управления дополнительным ключом. Это попытка упростить схему ETO, убрав ключ из силовой цепи катода, но оставив преимущества MOS-управления.

В этом случае используют запираемые тиристоры MTO (MOS Gate Turn—Off Thyristor). По сути, это GTO-тиристор, у которого управляющий переход зашунтирован полевыми транзисторами, интегрированными прямо на кремниевую пластину или расположенными в непосредственной близости.

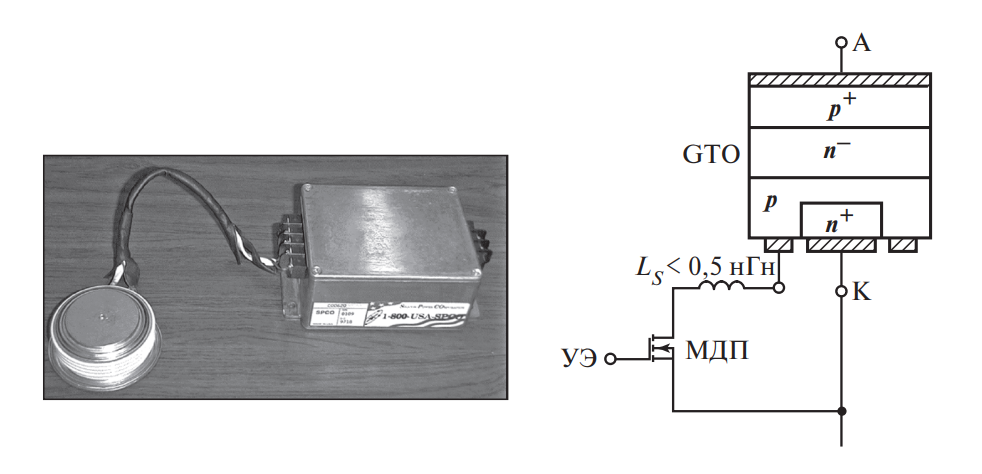

Рис. 3. Тиристор MTO и принцип его работы.

Описание Рисунка 3:
Схема демонстрирует структуру MTO.

1. Основа — стандартная четырехслойная \( p-n-p-n \) структура (тиристор).

2. К управляющему электроду (Gate) и аноду/катоду подключены вспомогательные цепи.

3. Суть метода (отображенная на схеме): параллельно переходу «Управляющий электрод — Катод» или «Управляющий электрод — Анод» (в зависимости от типа проводимости) ставится ключ, который при подаче сигнала замыкает переход.

4. Это приводит к тому, что управляющий ток минует pn-переход, структура теряет регенеративную связь (положительную обратную связь) и тиристор запирается.

3. Сравнительный анализ технологий

Для наглядности сведем ключевые особенности рассмотренных приборов в единую таблицу. Это поможет студентам и инженерам выбрать подходящий прибор для конкретной задачи.

Характеристика	Классический GTO	GCT / IGCT	ETO	MTO
Способ управления	Токовый импульс (G > 3)	Импульс напряжения (G = 1)	MOS-ключ (напряжением)	MOS-ключ (напряжением)
Снабберные цепи	Необходимы (громоздкие)	Минимальные или отсутствуют	Не требуются	Уменьшенные
Потери при переключении	Высокие	Низкие	Средние/Низкие	Средние
Сложность драйвера	Средняя	Высокая (интегрирован)	Низкая (MOSFET)	Низкая (MOSFET)
Основное применение	Устаревшее оборудование	Мощные приводы, ВВ-конверторы	Перспективные разработки	Модернизация GTO схем

4. Преимущества и недостатки жесткой коммутации

Применение технологий GCT, ETO и MTO имеет ярко выраженные плюсы и минусы в контексте проектирования силовой электроники.

Преимущества:

Отсутствие dV/dt снабберов: Благодаря сверхбыстрому выключению, прибор работает в области безопасной работы (SOA) прямоугольной формы, что позволяет отказаться от дорогих и тяжелых конденсаторов.
Последовательное соединение: Разброс времен выключения у приборов типа IGCT крайне мал, что облегчает их последовательное соединение для работы в сетях 6-10 кВ и выше.
Высокая частота работы: По сравнению с обычными GTO, новые приборы могут работать на частотах до 1-3 кГц (против 500 Гц у GTO).

Недостатки:

Сложность конструкции затвора (GCT): Требуется коаксиальное исполнение ввода управляющего электрода для снижения индуктивности.
Падение напряжения (ETO): Наличие последовательного транзистора МДП1 в цепи катода ETO добавляет лишнее падение напряжения, что немного увеличивает потери проводимости.
Цена: Технологии «Hard Drive» требуют более сложного производства и качественных комплектующих драйвера.

5. Интересные факты о мощных тиристорах

Жесткий диск в электронике. Термин «Hard Drive» в контексте GCT не имеет отношения к компьютерным HDD. Он означает «жесткое управление» (Hard Switching), когда ток управления равен анодному току.
Размеры. Кремниевая пластина мощного IGCT тиристора может достигать диаметра 150 мм (как небольшая тарелка) и коммутировать ток до 6000 Ампер.
Скорость света и индуктивность. Требование \( L_S < 3 \) нГн в GCT настолько жесткое, что учитывается даже длина выводов в миллиметрах, так как скорость распространения сигнала и паразитная индуктивность проводников становятся главными врагами.
Сила прижатия. Чтобы обеспечить надежный электрический и тепловой контакт, «таблеточные» корпуса тиристоров сжимают в охладителях с усилием до 40 кН (примерно 4 тонны веса).
Космические технологии. Приборы класса ETO активно разрабатывались при поддержке военных ведомств и NASA для использования в системах управления питанием на будущих электрических кораблях и самолетах.
Взрывная мощность. Один современный модуль IGCT размером с обувную коробку может управлять мощностью, достаточной для питания небольшого поселка (несколько мегаватт).
Прозрачность для электронов. При включении GCT ведет себя как тиристор, но при выключении (благодаря жесткой коммутации) он превращается в транзистор, и база становится «прозрачной» для носителей заряда.

6. FAQ: Часто задаваемые вопросы

1. Почему индуктивность в цепи управления GCT должна быть меньше 3 нГн?

Индуктивность противодействует изменению тока (\( V = L \cdot di/dt \)). Чтобы достичь огромной скорости нарастания управляющего тока (4000 А/мкс и выше) при низком напряжении драйвера (20 В), индуктивность должна быть ничтожно малой. Иначе мы просто не успеем выключить тиристор быстро.

2. Что такое коэффициент запирания G = 1?

Это означает «единичное усиление». Весь ток, который шел через нагрузку (анод), в момент выключения полностью перенаправляется в цепь управления. То есть, если ток анода 1000 А, драйвер должен забрать 1000 А.

3. В чем главное отличие ETO от GCT?

GCT требует очень мощного и сложного драйвера для «высасывания» тока. ETO решает проблему хитрее: он разрывает цепь катода с помощью MOSFET, физически заставляя ток уйти в управляющий электрод. Драйвер для ETO проще.

4. Зачем нужны эти приборы, если есть IGBT транзисторы?

IGBT доминируют на напряжениях до 3.3-4.5 кВ. Однако на сверхвысоких мощностях (6.5 кВ и выше, мегаваттные приводы) тиристорные структуры (IGCT) имеют меньшие потери проводимости и лучшую надежность. Они «короли» в области сверхвысоких мощностей.

5. Может ли любитель собрать схему на GCT дома?

Практически нет. Это промышленные приборы. Для работы с ними требуются прессы для корпуса (усилие в тонны), сложные драйверы и соблюдение техники безопасности при работе с высоким напряжением. Дома лучше экспериментировать с обычными маломощными тиристорами или MOSFET.

Заключение

Технологии коммутации по управляющему электроду, реализованные в приборах GCT, ETO и MTO, стали важной вехой в развитии силовой электроники. Они позволили объединить преимущества тиристоров (высокие токи и напряжения, низкие потери в открытом состоянии) с управляемостью транзисторов (быстрое выключение, отсутствие снабберов).

Понимание физики процесса, в частности роли времени запаздывания \( t_{gl} \) и скорости нарастания тока \( di/dt \), является ключом к проектированию надежных преобразователей энергии. Несмотря на активное развитие карбид-кремниевых (SiC) приборов, кремниевые тиристоры с жесткой коммутацией остаются незаменимыми в области гигантских мощностей: в энергетике, металлургии и тяжелом транспортном машиностроении.

Нормативная база

ГОСТ 20859.1-89 — Приборы полупроводниковые силовые. Общие технические условия.
ГОСТ 24461-80 — Приборы полупроводниковые силовые. Термины и определения.

Список рекомендуемой литературы

Розанов Ю. К., Рябчицкий М. В., Кваснюк А. А. Силовая электроника. Учебник для вузов. — 2-е изд., стереот. — М.: Издательский дом МЭИ, 2009. — 632 с.
Воронин П. А. Силовые полупроводниковые ключи: семейства, характеристики, применение. — М.: Издательский дом «Додэка-XXI», 2005. — 384 с.
Семенов Б. Ю. Силовая электроника: от простого к сложному. — М.: СОЛОН-Пресс, 2005. — 416 с.
