Магнитное поле — это фундаментальная форма материи, одна из двух компонент единого электромагнитного поля. Оно представляет собой особое силовое поле, действующее на движущиеся электрические заряды, проводники с током, а также на тела, обладающие магнитным моментом (например, постоянные магниты).

Исторически изучение магнетизма началось с наблюдения свойств постоянных магнитов (магнетита). Однако ключевой прорыв произошел в 1820 году, когда Ганс Христиан Эрстед обнаружил, что электрический ток в проводнике отклоняет магнитную стрелку. Это открытие, а также последующие работы Андре-Мари Ампера, Майкла Фарадея и Джеймса Клерка Максвелла, установили неразрывную связь между электричеством и магнетизмом, заложив основы классической электродинамики.

1. Основные характеристики магнитного поля

Для количественного описания и расчета магнитных полей инженеры и физики используют несколько взаимосвязанных физических величин.

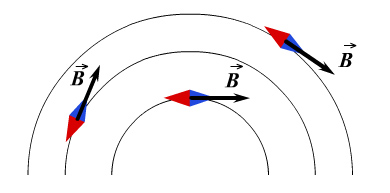

1.1. Вектор магнитной индукции (B)

Магнитная индукция (обозначается вектором $ \mathbf{B} $) является основной силовой характеристикой магнитного поля. Именно эта величина определяет силу, с которой поле действует на движущийся заряд. Эта сила, известная как сила Лоренца, определяется векторным произведением:

$$ \mathbf{F} = q [ \mathbf{v} \times \mathbf{B} ] \quad (1) $$

Где:

$ \mathbf{F} $ — сила, действующая на заряд (Ньютон);
$ q $ — величина заряда (Кулон);
$ \mathbf{v} $ — вектор скорости движения заряда (м/с);
$ \mathbf{B} $ — вектор магнитной индукции (Тесла).

Направление силы $ \mathbf{F} $ всегда перпендикулярно как вектору скорости $ \mathbf{v} $, так и вектору индукции $ \mathbf{B} $. Максимальное значение силы наблюдается, когда заряд движется перпендикулярно линиям магнитной индукции. В этом случае модуль индукции можно определить как:

$$ B = \frac{F_{\text{max}}}{q \cdot v} \quad (2) $$

Основной единицей измерения магнитной индукции в системе СИ является тесла (Тл). Поле обладает индукцией 1 Тл, если оно действует с силой 1 Н на заряд 1 Кл, движущийся со скоростью 1 м/с перпендикулярно вектору индукции.

1.2. Магнитный поток (Φ)

Магнитный поток (обозначается $ \Phi $) — это скалярная величина, которая характеризует «количество» магнитного поля, пронизывающего определенную поверхность. Если однородное магнитное поле с индукцией $ B $ пронизывает плоскую поверхность площадью $ S $, расположенную перпендикулярно вектору $ \mathbf{B} $, то магнитный поток равен:

$$ \Phi = B \cdot S \quad (3) $$

Единицей измерения магнитного потока в системе СИ является вебер (Вб). Таким образом, 1 Тл = 1 Вб/м².

Примечание: Наименования, обозначения и правила применения единиц физических величин (включая Тесла, Вебер, Ампер на метр и Генри на метр) в Российской Федерации регламентируются межгосударственным стандартом ГОСТ 8.417-2024 «Государственная система обеспечения единства измерений (ГСИ). Единицы величин».

1.3. Напряженность магнитного поля (H)

Для расчета магнитных полей, особенно в присутствии различных веществ (магнитных материалов), вводится вспомогательная физическая величина — вектор напряженности магнитного поля (обозначается $ \mathbf{H} $).

Если вектор $ \mathbf{B} $ (индукция) описывает итоговое магнитное поле в веществе, то вектор $ \mathbf{H} $ (напряженность) характеризует поле, создаваемое только внешними источниками (токами), без учета вклада намагниченности самого вещества. Единицей напряженности в СИ является ампер на метр (А/м).

Связь между B и H

Связь между индукцией и напряженностью в немагнитных материалах (включая вакуум и, с высокой точностью, воздух) определяется выражением:

$$ \mathbf{B} = \mu_0 \mathbf{H} \quad (4) $$

где $ \mu_0 $ — магнитная постоянная, ее точное значение равно $ \mu_0 = 4\pi \cdot 10^{-7} $ Гн/м (Генри на метр).

В магнитных материалах (ферромагнетиках, парамагнетиках и т.д.) вещество само намагничивается под действием внешнего поля, создавая собственное внутреннее поле. Связь $ \mathbf{B} $ и $ \mathbf{H} $ в этом случае усложняется:

$$ \mathbf{B} = \mu_r \mu_0 \mathbf{H} = \mu_a \mathbf{H} \quad (5) $$

Где:

$ \mu_r $ — относительная магнитная проницаемость материала. Это безразмерная величина, показывающая, во сколько раз индукция поля в веществе отличается от индукции в вакууме при той же напряженности.
$ \mu_a $ — абсолютная магнитная проницаемость материала ($ \mu_a = \mu_r \mu_0 $).

В изотропных средах (где свойства одинаковы по всем направлениям) векторы $ \mathbf{B} $ и $ \mathbf{H} $ совпадают по направлению (коллинеарны).

2. Графическое представление: Силовые линии

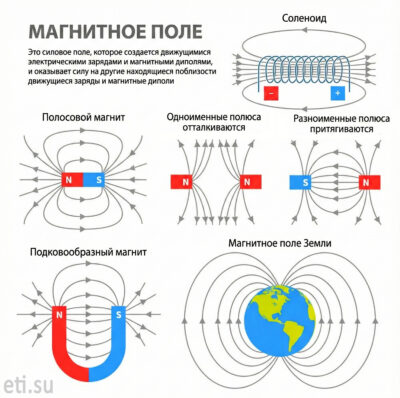

Для наглядной визуализации магнитных полей принято использовать силовые линии (или линии магнитной индукции). Это воображаемые линии в пространстве, построенные таким образом, что касательная к ним в любой точке совпадает по направлению с вектором магнитной индукции $ \mathbf{B} $ в этой точке.

Ключевым свойством магнитных силовых линий является то, что они всегда замкнуты. Они не имеют ни начала, ни конца, что является фундаментальным отличием от электростатических полей (которые начинаются на положительных зарядах и заканчиваются на отрицательных). Замкнутость линий отражает тот факт, что в природе не существует «магнитных зарядов» (монополей).

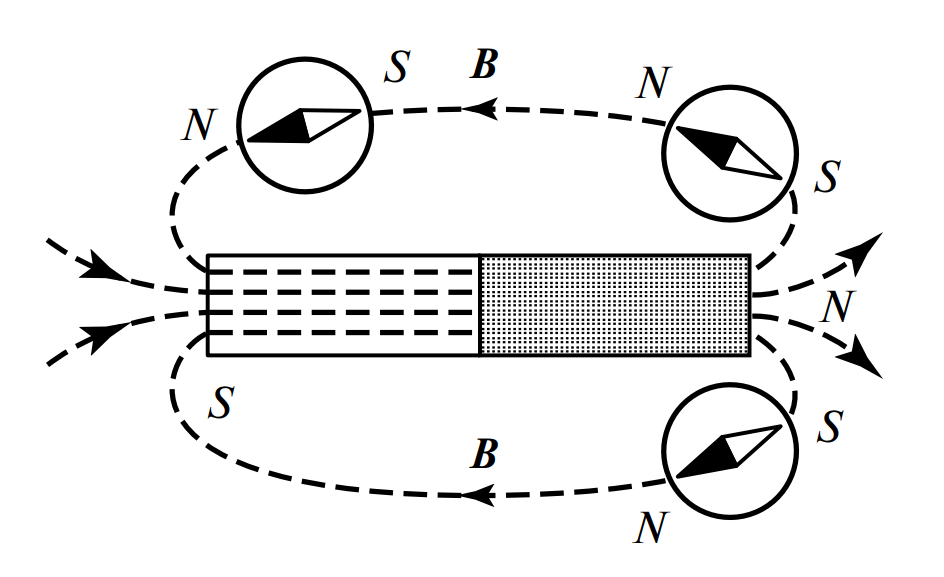

Рисунок 1. Силовые линии постоянного магнита. Вне магнита линии направлены от северного полюса (N) к южному (S). Если внести в поле магнитную стрелку, ее северный полюс (N) всегда будет указывать направление силовой линии.

У постоянных магнитов или намагниченных стержней всегда есть два полюса:

N (Норд) — северный полюс, из которого силовые линии условно «выходят» во внешнее пространство.
S (Зюйд) — южный полюс, в который силовые линии «входят» из внешнего пространства.

Магнитные поля создаются не только магнитами, но и токами. На рисунке 2 показан пример поля, создаваемого прямым проводником с током.

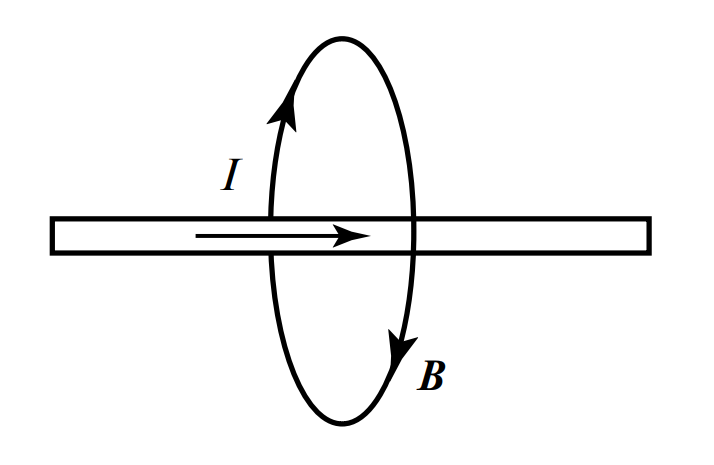

Рисунок 2. Магнитное поле прямого проводника с током. Силовые линии представляют собой замкнутые окружности в плоскости, перпендикулярной проводнику. Их направление определяется по правилу правой руки (правилу буравчика).

3. Сравнение магнитной индукции (B) и напряженности (H)

Хотя $ \mathbf{B} $ и $ \mathbf{H} $ тесно связаны, они описывают разные аспекты поля. Понимание их различий критически важно в инженерных расчетах, особенно при работе с магнитными материалами.

Характеристика	Магнитная индукция ($ \mathbf{B} $)	Напряженность ($ \mathbf{H} $)
Определение	Основная силовая характеристика поля. Определяет силу, действующую на движущийся заряд (сила Лоренца).	Вспомогательная величина. Характеризует поле, создаваемое только внешними токами, без учета намагниченности среды.
Единица измерения (СИ)	Тесла (Тл) = Вб/м²	Ампер на метр (А/м)
Зависимость от среды	Сильно зависит от свойств среды (магнитной проницаемости $ \mu_a $). Описывает результирующее поле в веществе.	Зависит только от геометрии и силы внешних токов. Не зависит от свойств среды, в которой эти токи находятся.
Силовые линии	Линии $ \mathbf{B} $ всегда замкнуты (нет «магнитных зарядов»).	Линии $ \mathbf{H} $ могут быть не замкнуты (могут начинаться и заканчиваться на полюсах магнита, где $ \nabla \cdot \mathbf{H} \neq 0 $).

4. Интересные факты о магнитном поле

Магнитное поле Земли (геомагнитное поле) не только позволяет нам пользоваться компасами, но и защищает биосферу, отклоняя большую часть губительного солнечного ветра (потока заряженных частиц от Солнца).
Магниторецепция у животных: Многие живые существа, включая птиц, черепах, пчел и даже некоторых бактерий, способны ощущать магнитное поле Земли и использовать его для навигации.
Отсутствие магнитных монополей: Сколько бы раз ни делили магнит, у каждого обломка всегда будет и северный, и южный полюс. Это одно из фундаментальных уравнений Максвелла (∇·B = 0).
Эффект Мейснера: Сверхпроводники при охлаждении ниже критической температуры полностью «выталкивают» из своего объема магнитное поле, что позволяет им левитировать над магнитами.
Магнитное поле Солнца невероятно сложное и динамичное. Именно его перестройки и «замыкания» силовых линий являются причиной солнечных вспышек и корональных выбросов массы.
Инверсии геомагнитного поля: Полярность магнитного поля Земли периодически меняется — северный и южный магнитные полюса меняются местами. Такие геомагнитные инверсии происходили много раз в геологическом прошлом и служат важным маркером в палеомагнитных исследованиях.
Магнитные поля в медицине — МРТ: Магнитно-резонансная томография (МРТ) использует сильные статические магнитные поля и радиочастотные импульсы для получения детализированных изображений мягких тканей тела — это одно из ключевых медицинских приложений управляемых магнитных полей.

5. Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем практическая разница между B и H?

Ответ: Простыми словами, $ \mathbf{H} $ — это «причина» (поле от токов), а $ \mathbf{B} $ — это «следствие» (общее поле, включая реакцию материала). При расчете электромагнитов инженеры сначала рассчитывают поле $ \mathbf{H} $, создаваемое обмоткой (А/м), а затем, зная свойства сердечника (его $ \mu_r $), находят итоговую индукцию $ \mathbf{B} $ (Тл), которая и определяет создаваемую магнитом силу.

Вопрос 2: Что такое «правило буравчика» или «правило правой руки»?

Ответ: Это мнемоническое правило для определения направления магнитных линий вокруг проводника с током (как на Рис. 2). Если направить большой палец правой руки по направлению тока ($ I $) в проводнике, то четыре согнутых пальца, обхватывающие проводник, укажут направление силовых линий ($ \mathbf{B} $).

Вопрос 3: Существуют ли магнитные силовые линии в реальности?

Ответ: Сами линии — это удобная графическая модель, математическая абстракция. В реальности существует непрерывное векторное поле $ \mathbf{B} $. Однако эти линии прекрасно визуализируются на практике, например, с помощью железных опилок, которые выстраиваются вдоль них, делая модель очень наглядной.

Вопрос 4: Почему магнитные линии всегда замкнуты?

Ответ: Это фундаментальное свойство магнитного поля, математически выражаемое как $ \nabla \cdot \mathbf{B} = 0 $ (дивергенция B равна нулю). Это означает, что у поля нет источников или стоков, то есть не существует отдельных «северных» или «южных» магнитных зарядов (монополей), аналогичных положительным и отрицательным электрическим зарядам.

Вопрос 5: Что такое относительная магнитная проницаемость ($ \mu_r $)?

Ответ: Это коэффициент, показывающий, как материал реагирует на внешнее магнитное поле.

У диамагнетиков (вода, медь) $ \mu_r $ чуть меньше 1 (они слабо выталкиваются из поля).
У парамагнетиков (алюминий, платина) $ \mu_r $ чуть больше 1 (они слабо втягиваются в поле).
У ферромагнетиков (железо, никель, кобальт) $ \mu_r $ может достигать десятков и сотен тысяч (они очень сильно усиливают магнитное поле).

Заключение

Магнитное поле является неотъемлемой частью окружающего нас мира и ключевым элементом современных технологий. От простых компасов и электродвигателей до сложнейших систем, таких как ускорители частиц и аппараты магнитно-резонансной томографии (МРТ), — все они работают на принципах, описанных в этой статье. Понимание базовых величин, таких как магнитная индукция ($ \mathbf{B} $), напряженность ($ \mathbf{H} $) и магнитный поток ($ \Phi $), является фундаментом для изучения электротехники, электроники и физики.

Нормативные документы

ГОСТ 8.417-2024. Государственная система обеспечения единства измерений (ГСИ). Единицы величин.
