Взаимное преобразование механической и электрической энергии

Содержание страницы

1. Преобразование механической энергии в электрическую (Режим генератора)
2. Преобразование электрической энергии в механическую (Режим двигателя)
3. Практические примеры расчетов
4. Сравнительный анализ режимов
5. Преимущества и недостатки электромеханического преобразования
6. Интересные факты об электромеханике
7. Часто задаваемые вопросы (FAQ)
Заключение

Данный материал посвящен фундаментальным принципам электромеханического преобразования энергии — процессам, лежащим в основе работы всех электрических машин (генераторов и двигателей). Мы разберем физику возникновения электродвижущей силы (ЭДС) и электромагнитных сил, а также научимся рассчитывать энергетический баланс системы.

Взаимное преобразование механической и электрической энергии базируется на явлении электромагнитной индукции. Это открытие, сделанное Майклом Фарадеем в 1831 году, стало поворотным моментом в истории техники. До этого момента электричество и магнетизм рассматривались как отдельные явления (несмотря на опыты Эрстеда). Фарадей доказал, что изменяющееся магнитное поле порождает электрический ток, а электрический ток, в свою очередь, взаимодействует с магнитным полем, создавая механическую силу.

С точки зрения современной физики, эти процессы объясняются взаимодействием движущихся электрических зарядов с магнитным полем (сила Лоренца) и проводников с током (сила Ампера). Они используются в любых электромеханических устройствах: от микромоторов в жестких дисках до гигантских турбогенераторов электростанций.

1. Преобразование механической энергии в электрическую (Режим генератора)

Рассмотрим физическую модель генератора. Процесс начинается с принудительного перемещения проводника в магнитном поле.

1.1. Механизм возникновения ЭДС индукции

Предположим, что у нас имеется прямой проводник длиной $ l $, по которому может протекать ток $ I $. Этот проводник помещен в однородное магнитное поле с индукцией $ B $. Если на проводник воздействует внешняя механическая сила $ F_{mex} $ (например, от турбины или дизельного двигателя), он начинает двигаться со скоростью $ v $ (см. Рисунок 1).

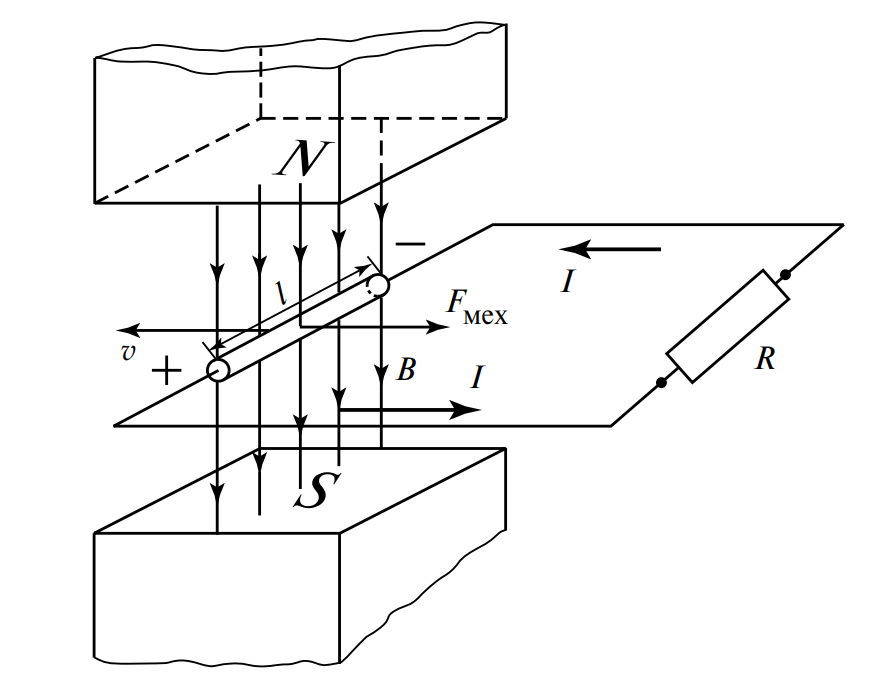

Рисунок 1. Схема возникновения тормозной силы и генерации тока

Согласно закону электромагнитной индукции, движение проводника в магнитном поле приводит к перераспределению зарядов внутри него. Свободные электроны под действием силы Лоренца смещаются к одному из концов проводника, создавая разность потенциалов. Так возникает электродвижущая сила индукции (ЭДС) $ e $.

Важно: Направление индуцированной ЭДС в режиме генератора определяется по правилу правой руки. Если расположить ладонь правой руки так, чтобы силовые линии магнитного поля входили в ладонь, а отогнутый большой палец указывал направление движения проводника $ v $, то четыре вытянутых пальца укажут направление индукционного тока $ I $ (и возникающей ЭДС).

1.2. Энергетический баланс и тормозная сила

В разомкнутом проводнике ток не течет, существует только разность потенциалов. Однако, если замкнуть цепь на нагрузку (резистор с сопротивлением $ R $), в контуре возникнет электрический ток $ I $. Как только по проводнику потечет ток, ситуация изменится: на проводник с током в магнитном поле начнет действовать электромагнитная сила Ампера $ F $.

Эта сила $ F $ всегда имеет тормозной характер. Она направлена противоположно вектору скорости $ v $. Это прямое следствие закона сохранения энергии и правила Ленца: индукционный ток всегда имеет такое направление, что его магнитное поле препятствует причине, его вызвавшей (в данном случае — движению).

Для поддержания равномерного движения проводника необходимо, чтобы внешняя механическая сила $ F_{mex} $ компенсировала тормозную электромагнитную силу $ F $:

$$ F_{mex} = F $$

При этом источник механической энергии совершает работу, развивая механическую мощность:

$$ P_{mex} = F_{mex} \cdot v $$

Учитывая, что сила Ампера рассчитывается как $ F = B \cdot l \cdot I $ (при перпендикулярном расположении векторов), получаем фундаментальное уравнение баланса мощностей:

$$ P_{mex} = (B \cdot l \cdot I) \cdot v = I \cdot (B \cdot l \cdot v) $$

Так как величина $ B \cdot l \cdot v $ численно равна значению ЭДС индукции $ E $ при поступательном движении, мы приходим к равенству:

$$ P_{mex} = I \cdot E $$

Правая часть уравнения ($ I \cdot E $) представляет собой электрическую мощность, генерируемую в проводнике. Таким образом, мы математически доказали, что при движении замкнутого проводника в магнитном поле под действием внешней силы происходит полное преобразование механической энергии в электрическую (без учета потерь на трение).

2. Преобразование электрической энергии в механическую (Режим двигателя)

Обратный процесс лежит в основе работы всех электродвигателей. Здесь первичным является электрическая энергия источника.

2.1. Возникновение движущей силы

Рассмотрим схему, представленную на Рисунке 2. К проводнику, находящемуся в магнитном поле, подключают внешний источник напряжения с ЭДС $ E $. Под действием напряжения в цепи возникает ток $ I $.

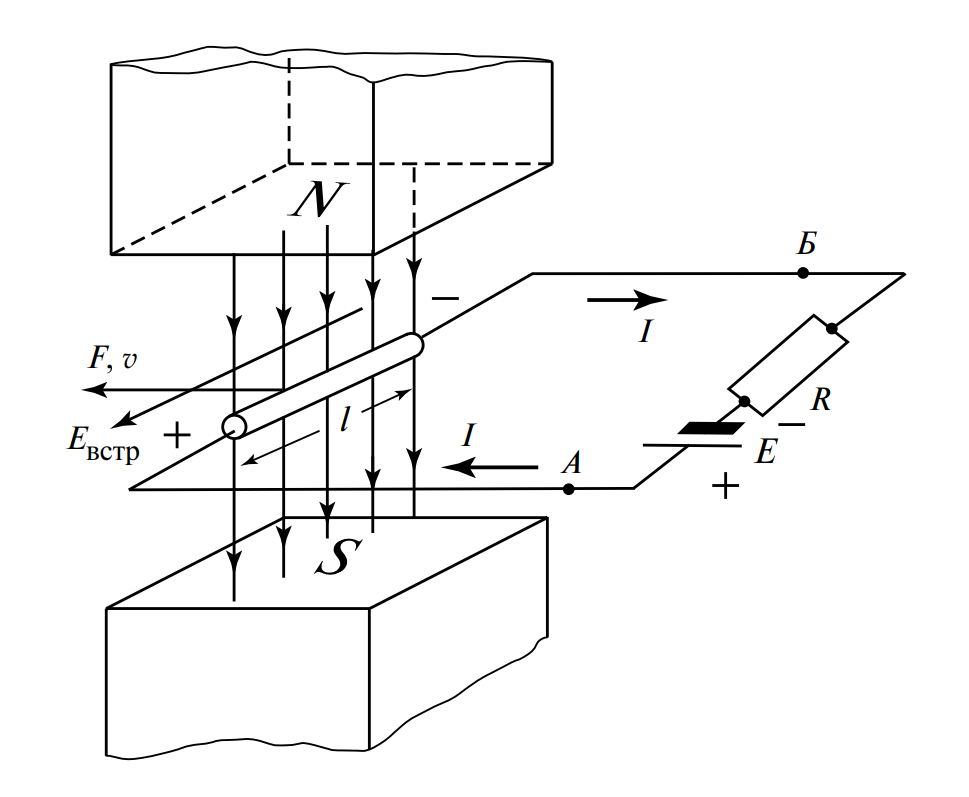

Рисунок 2. Схема взаимодействия тока с полем и появление встречной ЭДС (двигательный режим)

Согласно закону Ампера, на проводник с током в магнитном поле действует сила $ F $. Направление этой силы определяется по правилу левой руки: если расположить левую руку так, чтобы линии магнитного поля входили в ладонь, а четыре пальца были направлены по току, то отогнутый большой палец укажет направление силы $ F $. Под действием этой силы проводник начнет ускоряться и приобретет скорость $ v $.

2.2. Феномен встречной ЭДС (Противо-ЭДС)

Как только проводник начинает двигаться, он начинает пересекать силовые линии магнитного поля. Следовательно, в нем, как и в генераторном режиме, индуцируется ЭДС. Однако, ее направление будет противоположно току от внешнего источника.

Эта индуцированная ЭДС называется встречной ЭДС или противо-ЭДС ($ E_{vstr} $). Ее направление определяется правилом правой руки (как для генератора), и оно действительно оказывается направленным против тока, создаваемого внешним источником.

Значение встречной ЭДС определяется формулой:

$$ E_{vstr} = B \cdot l \cdot v $$

2.3. Уравнение электрического равновесия

Применим второй закон Кирхгофа для рассматриваемого замкнутого контура. Напряжение источника расходуется на преодоление падения напряжения на активном сопротивлении $ R $ и на компенсацию встречной ЭДС:

$$ E — E_{vstr} = R \cdot I $$

Это уравнение является ключевым для понимания работы двигателя. Чем быстрее вращается (движется) двигатель, тем больше $ E_{vstr} $, и тем меньше ток $ I $. При запуске (когда $ v=0 $), $ E_{vstr}=0 $, поэтому пусковой ток максимален и равен $ I_{start} = E / R $.

Для получения уравнения баланса мощностей выразим $ E $ и умножим все части уравнения на ток $ I $:

$$ E = E_{vstr} + R \cdot I $$

$$ E \cdot I = E_{vstr} \cdot I + R \cdot I^2 $$

Подставив значение $ E_{vstr} = B \cdot l \cdot v $, получим:

$$ E \cdot I = (B \cdot l \cdot v) \cdot I + R \cdot I^2 = (B \cdot l \cdot I) \cdot v + R \cdot I^2 $$

Так как $ F = B \cdot l \cdot I $, окончательно имеем:

$$ E \cdot I = F \cdot v + R \cdot I^2 $$

Где:

$ E \cdot I $ — полная электрическая мощность, забираемая от источника.
$ F \cdot v $ — полезная механическая мощность движения проводника.
$ R \cdot I^2 $ — мощность тепловых потерь на нагрев проводника (Джоулевы потери).

Таким образом, в двигательном режиме электрическая энергия источника преобразуется в механическую работу и частично рассеивается в виде тепла.

3. Практические примеры расчетов

Для закрепления материала разберем две типичные инженерные задачи. Эти примеры демонстрируют, как применять полученные формулы на практике.

Пример 1: Расчет параметров в генераторном режиме

Условие задачи: Проводник длиной $ l = 30 $ см ($ 0,3 $ м) движется со скоростью $ v = 20 $ м/с в однородном магнитном поле с индукцией $ B = 1,2 $ Тл. Движение происходит в направлении действия внешней силы. По проводнику протекает ток $ I = 5 $ А. Необходимо определить мощность, развиваемую проводником, и механическую работу за время $ t = 0,1 $ с.

Решение:

Для равномерного движения проводника необходимо, чтобы внешняя механическая сила $ F_{mex} $ полностью компенсировала электромагнитную тормозную силу $ F $. Следовательно: $ F_{mex} = F $.
Сила Ампера $ F $, действующая на проводник с током, рассчитывается по формуле:
$$ F = B \cdot l \cdot I $$
Подставим численные значения:
$$ F = 1,2 \, \text{Тл} \cdot 0,3 \, \text{м} \cdot 5 \, \text{А} = 1,8 \, \text{Н} $$
Механическая мощность $ P_{mex} $ равна произведению силы на скорость:
$$ P_{mex} = F \cdot v = 1,8 \, \text{Н} \cdot 20 \, \text{м/с} = 36 \, \text{Вт} $$
Механическая работа $ W_{mex} $ определяется как произведение мощности на время:
$$ W_{mex} = P_{mex} \cdot t = 36 \, \text{Вт} \cdot 0,1 \, \text{с} = 3,6 \, \text{Дж} $$

Ответ: Мощность составляет 36 Вт, совершенная работа — 3,6 Дж.

Пример 2: Расчет параметров в двигательном режиме

Условие задачи: Проводник длиной $ l = 0,8 $ м движется в равномерном магнитном поле с индукцией $ B = 1 $ Тл со скоростью $ v = 10 $ м/с. К концам проводника подключены источник ЭДС и нагрузочный резистор. ЭДС источника $ E = 8,2 $ В. Общее сопротивление цепи (проводник + резистор) составляет $ R_{obsh} = 0,02 $ Ом. Требуется найти механическую мощность, развиваемую проводником.

Решение:

При движении проводника в магнитном поле в нем возникает встречная ЭДС ($ E_{vstr} $), направленная против ЭДС источника. Рассчитаем её:
$$ E_{vstr} = B \cdot l \cdot v = 1 \, \text{Тл} \cdot 0,8 \, \text{м} \cdot 10 \, \text{м/с} = 8 \, \text{В} $$
Согласно второму закону Кирхгофа, ток $ I $ в цепи определяется разностью ЭДС источника и встречной ЭДС, деленной на сопротивление:
$$ I = \frac{E — E_{vstr}}{R_{obsh}} $$
Подставим значения:
$$ I = \frac{8,2 \, \text{В} — 8 \, \text{В}}{0,02 \, \text{Ом}} = \frac{0,2}{0,02} = 10 \, \text{А} $$
Теперь можно найти механическую мощность $ P_{mex} $. Это та часть электрической мощности, которая преобразуется в работу (произведение встречной ЭДС на ток):
$$ P_{mex} = E_{vstr} \cdot I = 8 \, \text{В} \cdot 10 \, \text{А} = 80 \, \text{Вт} $$
Проверим результат через механические параметры. Найдем силу Ампера:
$$ F = B \cdot l \cdot I = 1 \cdot 0,8 \cdot 10 = 8 \, \text{Н} $$
Тогда мощность:
$$ P_{mex} = F \cdot v = 8 \, \text{Н} \cdot 10 \, \text{м/с} = 80 \, \text{Вт} $$

Ответ: Механическая мощность, развиваемая проводником, равна 80 Вт.

4. Сравнительный анализ режимов

Для наглядности сведем основные характеристики двух режимов работы электрической машины в таблицу.

Характеристика	Генераторный режим	Двигательный режим
Входная энергия	Механическая (вращение вала, движение)	Электрическая (напряжение сети)
Выходная энергия	Электрическая (ток в нагрузке)	Механическая (крутящий момент, сила)
Направление электромагнитной силы	Тормозящая (против движения)	Движущая (по направлению движения)
Роль ЭДС индукции	Основная генерируемая ЭДС (источник тока)	Встречная ЭДС (ограничитель тока)
Определяющее правило руки	Правая рука (для направления тока)	Левая рука (для направления силы)
Основное уравнение баланса	$ P_{mex} = P_{el} + P_{poteri} $	$ P_{el} = P_{mex} + P_{poteri} $

5. Преимущества и недостатки электромеханического преобразования

Использование электромагнитного поля в качестве посредника для передачи энергии имеет свои плюсы и минусы по сравнению с другими методами (например, гидравлическим или пневматическим).

Преимущества:

Высокий КПД: Электрические машины являются одними из самых эффективных преобразователей энергии. КПД мощных генераторов и двигателей может достигать 95-99%.
Реверсивность: Большинство электрических машин обратимы, то есть один и тот же агрегат может работать и как двигатель, и как генератор (например, в системе рекуперативного торможения электропоездов).
Легкость управления: Электрической энергией легко управлять, регулируя ток и напряжение, что позволяет точно контролировать скорость и момент.
Передача на расстояния: Электрическую энергию можно передавать на тысячи километров с относительно малыми потерями.

Недостатки:

Зависимость от материалов: Требуются дорогостоящие материалы — электротехническая медь и сталь, а также редкоземельные металлы для постоянных магнитов.
Тепловые потери: Протекание тока неизбежно вызывает нагрев ($ I^2 R $), что требует систем охлаждения.
Ограничения по изоляции: Высокие напряжения требуют сложной и дорогой изоляции, которая стареет со временем.

6. Интересные факты об электромеханике

1. Машина Фарадея: Самый первый генератор («диск Фарадея») выдавал постоянный ток очень низкого напряжения, но колоссальной силы, что делало его малопригодным для практических нужд того времени.
2. КПД 99%: Современные трансформаторы и сверхмощные генераторы имеют КПД выше 99%, что делает их самыми совершенными машинами, созданными человеком.
3. Эффект «Рельсотрона»: Описываемые в статье силы лежат в основе работы рельсотронов — электромагнитных пушек, где снаряд (проводник) разгоняется силой Лоренца до гиперзвуковых скоростей.
4. Рекуперация: Когда вы тормозите на электромобиле или гибриде, двигатель переходит в генераторный режим. «Тормозная сила», описанная в нашей статье, не просто останавливает машину, а заряжает батарею.
5. Униполярная индукция: Существует парадокс, когда магнит вращается вместе с диском, ЭДС всё равно возникает. Это вызывало споры физиков на протяжении 100 лет.
6. Вихревые тормоза (Ретардеры): Описанная в статье «тормозная электромагнитная сила» используется в тяжелых грузовиках и поездах не для выработки энергии, а для безопасности. Специальные устройства (ретардеры) создают мощное магнитное поле, которое тормозит вращающийся вал без физического контакта и трения колодок, превращая кинетическую энергию огромной машины в тепло, рассеиваемое радиаторами.
7. Рекуперативные амортизаторы: Инженеры Audi и MIT разработали подвеску, которая преобразует механическую энергию колебаний автомобиля на неровностях дороги (вертикальное движение проводника) обратно в электричество. Это позволяет экономить до 3-5% топлива, используя тот же принцип $ E = Blv $, что описан здесь.

7. Часто задаваемые вопросы (FAQ)

1. Почему двигатель сгорает, если заклинить его вал?

Когда вал двигателя останавливается ($ v=0 $), пропадает встречная ЭДС ($ E_{vstr} = B \cdot l \cdot v = 0 $). Согласно формуле $ I = (E — E_{vstr}) / R $, ток перестает ограничиваться чем-либо, кроме активного сопротивления обмоток $ R $, которое обычно очень мало. Ток возрастает в десятки раз, вызывая перегрев и плавление изоляции.

2. Чем отличается правило левой руки от правила правой руки?

Мнемоническое правило левой руки используется для определения направления силы (двигательный режим), действующей на проводник. Правило правой руки используется для определения направления индуцированного тока (генераторный режим).

3. Можно ли использовать любой двигатель как генератор?

Теоретически да, благодаря свойству обратимости электрических машин. На практике эффективность может отличаться, и потребуются изменения в схеме возбуждения, но физический принцип позволяет это сделать.

4. Что такое «реакция якоря»?

Это явление, когда магнитное поле, создаваемое током в самом проводнике (якоре), искажает основное магнитное поле статора. Это может привести к искрению щеток и снижению КПД.

5. Влияет ли материал проводника на величину ЭДС?

На величину самой наводимой ЭДС материал не влияет (она зависит только от $ B, l, v $). Однако материал влияет на сопротивление $ R $ и, следовательно, на максимальный ток, который можно получить от генератора.

Заключение

Взаимное преобразование механической и электрической энергии является краеугольным камнем современной цивилизации. Понимание процессов взаимодействия магнитного поля с движущимся зарядом позволяет инженерам создавать эффективные приводы и источники питания. Рассмотренные уравнения баланса мощностей наглядно демонстрируют закон сохранения энергии в электромеханических системах: энергия не возникает из ниоткуда, а лишь меняет свою форму, перетекая из механической работы в электрический ток и наоборот, с неизбежными, но минимизируемыми тепловыми потерями.

Нормативная база

ГОСТ R 52002-2003: Электротехника. Термины и определения основных понятий. (Действующий стандарт, устанавливающий терминологию).
ГОСТ IEC 60034-1-2014: Машины электрические вращающиеся. Часть 1. Номинальные данные и технические характеристики. (Идентичен международному стандарту IEC 60034-1:2010).
ГОСТ 25941-83: Машины электрические вращающиеся. Методы определения потерь и коэффициента полезного действия.

Список литературы

Бессонов Л. А. Теоретические основы электротехники. Электрические цепи. — М.: Юрайт, 2023.
Копылов И. П. Электрические машины. — М.: Юрайт, 2022.
Савельев И. В. Курс общей физики. Том 2. Электричество и магнетизм. — СПб.: Лань, 2021.
Касаткин А. С., Немцов М. В. Электротехника. — М.: Академия, 2015.
Тамм И. Е. Основы теории электричества. — М.: Физматлит, 2003.
