Преобразователь Чука (Ćuk converter) — это уникальный вид импульсного стабилизатора напряжения постоянного тока (DC-DC), способный как понижать, так и повышать входное напряжение, при этом инвертируя его полярность. Главной отличительной чертой этой топологии является использование конденсатора в качестве основного элемента переноса энергии от входа к выходу, в то время как большинство классических схем (понижения, повышения) опираются на индуктивный перенос.

Историческая справка: Данная топология была изобретена и представлена в 1976 году Слободаном Чуком (Slobodan Ćuk) в Калифорнийском технологическом институте (Caltech). Целью разработки было создание идеального преобразователя, лишенного недостатков классических схем, таких как пульсирующий входной ток. Результатом стала схема, которая обеспечивает непрерывные токи как на входе, так и на выходе, что кардинально снижает электромагнитные помехи (EMI).

Примечание: Преобразователь Чука часто называют «оптимальной топологией» с точки зрения теоретической электротехники, так как он сочетает в себе лучшие свойства понижающих и повышающих регуляторов, обеспечивая минимальный уровень пульсаций при правильной настройке магнитных связей.

1. Принципиальная схема и устройство

Для глубокого понимания процессов, происходящих в устройстве, необходимо детально рассмотреть его схемотехнику. В отличие от простейших регуляторов, здесь задействовано больше реактивных элементов, каждый из которых выполняет критически важную функцию.

Рисунок 1. Схема преобразователя Чука. Основные элементы: L1 — входной дроссель, VT — транзисторный ключ, C1 — разделительный (передающий) конденсатор, VD — диод, L2 — выходной дроссель, Cф — выходной фильтрующий конденсатор, Rн — нагрузка.

Детальное описание компонентов схемы:

Входной реактор (L1): Включен последовательно с источником питания. Его задача — обеспечить режим источника тока для всей схемы и сгладить пульсации тока, потребляемого от первичного источника питания \( E \).
Транзисторный ключ (VT): Активный элемент (обычно MOSFET или IGBT), который управляется широтно-импульсной модуляцией (ШИМ). Он коммутирует цепи с высокой частотой, определяя циклы заряда и разряда.
Накопительный конденсатор (C1): Ключевой элемент топологии. Именно он переносит порции энергии от входной цепи к выходной. В установившемся режиме на нем поддерживается постоянное напряжение.
Диод (VD): Обеспечивает протекание тока реакторов, когда транзистор закрыт, и блокирует обратный ток при открытом транзисторе.
Выходной реактор (L2) и конденсатор фильтра (Cф): Образуют выходной фильтр низких частот (LC-фильтр), обеспечивая непрерывную подачу энергии в нагрузку \( R_{n} \) с минимальными пульсациями напряжения.

Аналогия «Система ведер»: Представьте, что L1 — это кран, из которого постоянно течет вода (ток). C1 — это ведро.
В классических схемах мы черпаем воду и сразу льем. В схеме Чука процесс похож на работу «посредника»:
1. Мы наполняем ведро C1 от источника.
2. Затем мы поворачиваемся и выливаем это ведро в выходной резервуар (нагрузку).
Уникальность в том, что «ведро» (конденсатор) электрически отрезает вход от выхода, позволяя менять уровень напряжения гибко, но при этом переворачивая его полярность (вода льется «вниз»).
Также преобразователь Чука можно представить как систему с шлюз-камерой: энергия сначала накапливается в промежуточном объёме, а затем сбрасывается в нагрузку в противоположной ориентации. Благодаря инерционным элементам по обе стороны поток остаётся почти непрерывным, несмотря на отсутствие прямой связи между входом и выходом.

2. Теория работы и временные диаграммы

Рассмотрим работу преобразователя в режиме непрерывных токов (CCM — Continuous Conduction Mode). Цикл работы разбивается на два основных интервала времени, зависящих от состояния ключа VT. Обозначим период коммутации как \( T \), время включенного состояния как \( t_{on} = \gamma T \), а выключенного как \( t_{off} = (1 — \gamma) T \).

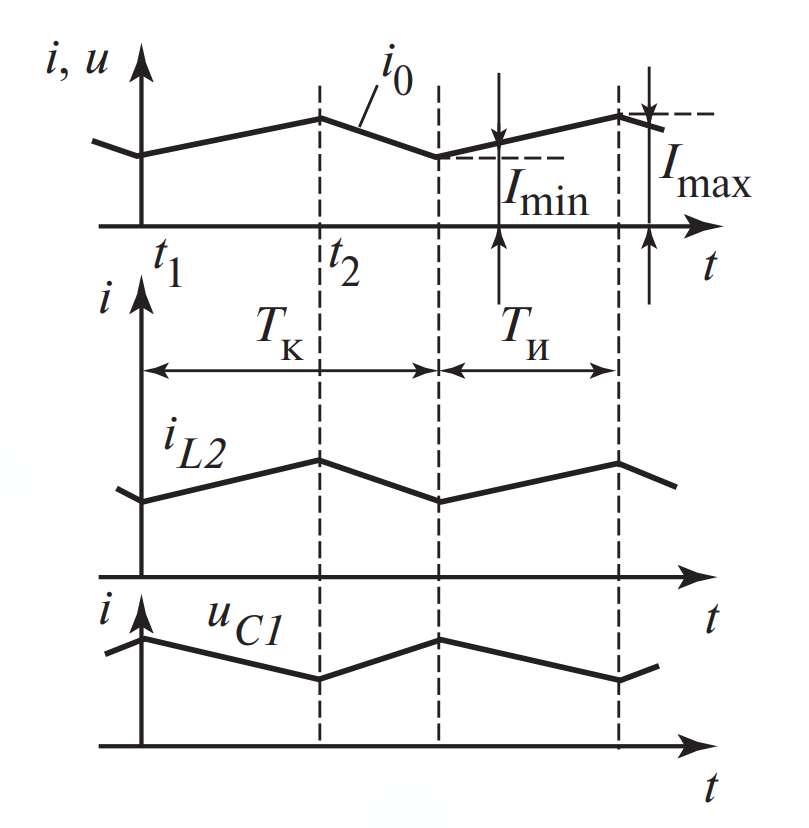

Рисунок 2. Временные диаграммы работы преобразователя. Показаны: импульсы управления \( U_{cy} \), токи через индуктивности \( i_{L1}, i_{L2} \), напряжения на элементах и выходные пульсации.

Интервал 1: Транзисторный ключ открыт (\( 0 < t < t_1 \))

В момент времени, который на диаграммах (Рис. 2) соответствует началу периода, отпирается транзисторный ключ VT. Рассмотрим физику процессов в этот момент:

Входной контур: Источник питания \( E \) оказывается подключенным к индуктивности \( L1 \) через открытый транзистор. На реакторе \( L1 \) формируется напряжение \( u_{L1} = E \). Согласно закону индукции, ток источника питания \( i_0 \) (он же \( i_{L1} \)) начинает линейно нарастать, накапливая энергию в магнитном поле дросселя \( L1 \).
Контур конденсатора C1: Ранее заряженный конденсатор \( C1 \) оказывается подключенным параллельно диоду \( VD \) через открытый транзистор. Поскольку конденсатор заряжен (плюс справа, минус слева на схеме), к аноду диода прикладывается отрицательный потенциал. Диод надежно заперт обратным напряжением.
Передача энергии: Конденсатор \( C1 \), подключенный к входу выходного LC-фильтра (\( L2-C_{out} \)), начинает разряжаться. Ток разряда \( i_{C1} \) протекает через транзистор, нагрузку и индуктивность \( L2 \). Важно отметить: конденсатор отдает энергию в фильтр и нагрузку. Ток \( i_{L2} \) нарастает (по модулю), так как к \( L2 \) приложено напряжение \( u_{L2} = u_{C1} — u_{out} \).

Интервал 2: Транзисторный ключ закрыт (\( t_1 < t < t_2 \))

В момент \( t_2 \) (на диаграммах обозначен как конец импульса управления) транзисторный ключ размыкается. Схема переходит во вторую фазу:

Входной контур: Ток индуктивности \( L1 \) не может мгновенно измениться. Он ищет путь для протекания и замыкается через конденсатор \( C1 \) и диод \( VD \), который теперь открывается под действием прямого тока. Происходит заряд конденсатора \( C1 \). Энергия от источника и энергия, запасенная в \( L1 \), переходят в электрическое поле конденсатора. Напряжение на нем увеличивается.
Выходной контур: К входу LC-фильтра (точка соединения C1, L2 и диода) прикладывается практически нулевое напряжение открытого диода. Ток выходного реактора \( L2 \) также замыкается через диод \( VD \). Энергия, запасенная в \( L2 \), поддерживает ток в нагрузке. Ток \( i_{L2} \) линейно спадает.
Баланс заряда: К концу интервала \( T_k \) (период коммутации) на конденсаторе восстанавливается напряжение:
\( u_{C1}(t_1 + T_k) = u_{C1}(t_1) \).
Это условие установившегося режима (steady-state).

3. Математическая модель и расчет параметров

Основное уравнение передачи напряжения Для вывода регулировочной характеристики используем метод вольт-секундного баланса для индуктивности \( L1 \). В установившемся режиме среднее напряжение на индуктивности за период равно нулю. При открытом ключе (время \( \gamma T \)): \( u_{L1} = E \). При закрытом ключе (время \( (1-\gamma)T \)): \( u_{L1} = E — u_{C1} \). Из условия баланса следует, что среднее напряжение на конденсаторе \( C1 \) равно: \( U_{C1} = \frac{E}{1 — \gamma} \). Аналогично для \( L2 \), и учитывая, что среднее значение выходного напряжения преобразователя \( U_{out} \) зависит от коэффициента заполнения \( \gamma \), получаем итоговую формулу (при пренебрежении потерями): \( U_{out} = -E \frac{\gamma}{1 — \gamma} \)   (1)

Формула (1) (в оригинале 5.21) показывает фундаментальную зависимость:

Если коэффициент заполнения \( \gamma < 0.5 \), то выходное напряжение меньше входного (\( |U_{out}| < E \)). Режим понижения.
Если коэффициент заполнения \( \gamma > 0.5 \), то выходное напряжение больше входного (\( |U_{out}| > E \)). Режим повышения.
Знак «минус» указывает на инверсию полярности выходного напряжения относительно общей шины.

Примечание: На практике из-за потерь на диоде и транзисторе реальный коэффициент передачи будет ниже теоретического. Также следует учитывать, что при \( \gamma \to 1 \) теоретическое напряжение стремится к бесконечности, но паразитные сопротивления ограничивают этот рост.

Расчет пульсаций

Пульсации выходного напряжения зависят от параметров выходного фильтра. Для преобразователя Чука они определяются по формуле:

\( \Delta U_{out} = \frac{E \cdot \gamma}{8 \cdot C_{\phi} \cdot L2 \cdot f^2} \cdot \frac{\gamma}{1-\gamma} \) (2)

Где \( f \) — частота коммутации. Оригинальная формула (5.22) часто упрощается для инженерных расчетов, связывая пульсации на \( C1 \) с выходным током. Важно понимать, что увеличение частоты \( f \) позволяет квадратично снизить требования к номиналам \( L \) и \( C \).

4. Инженерная методика и пример практического расчета

Проведем расчет реального преобразователя Чука. Расчет всегда начинается с технического задания (ТЗ) и определения граничных условий. Поскольку преобразователь инвертирует полярность, мы будем оперировать модулями напряжения на выходе.

4.1. Техническое задание (Пример)

Допустим, нам необходимо спроектировать биполярный источник питания для аудиосистемы от бортовой сети автомобиля.

Исходные данные:

Входное напряжение (\( E \)): 12 В
Требуемое выходное напряжение (\( U_{out} \)): -24 В (работаем с модулем 24 В)
Ток нагрузки (\( I_{load} \)): 1 А
Частота преобразования (\( f_{sw} \)): 100 кГц (типовая частота для современных ШИМ-контроллеров)
Допустимые пульсации тока в дросселях (\( \Delta I \)): 20% от номинала
Допустимые пульсации напряжения на конденсаторе C1 (\( \Delta U_{C1} \)): 5%

4.2. Шаг 1: Определение коэффициента заполнения (\( \gamma \))

Первым делом необходимо определить скважность работы ключа (Duty Cycle). Используем базовое уравнение передачи напряжения для непрерывного режима (CCM), выразив из него \( \gamma \):

|U_{out}| = E \cdot \frac{\gamma}{1 — \gamma} $$ $$ \Rightarrow \gamma = \frac{|U_{out}|}{|U_{out}| + E}

Подставляем наши значения:

\gamma = \frac{24}{24 + 12} = \frac{24}{36} \approx 0.667

Это означает, что транзистор будет открыт 66.7% времени периода, что соответствует режиму повышения напряжения (так как \( \gamma > 0.5 \)).

4.3. Шаг 2: Расчет индуктивностей (L1 и L2)

Расчет дросселей производится исходя из допустимых пульсаций тока.

А) Входной дроссель L1:

Средний входной ток определяется исходя из баланса мощностей (считаем КПД \(\eta \approx 100\%\) для первого приближения):
\( P_{in} = P_{out} = 24 \text{ В} \cdot 1 \text{ А} = 24 \text{ Вт} \).
Следовательно, \( I_{in} = P_{in} / E = 24 / 12 = 2 \text{ А} \).

Пульсации тока \( \Delta I_{L1} = 0.2 \cdot I_{in} = 0.4 \text{ А} \).

Индуктивность рассчитывается по формуле напряжения на дросселе во время включенного состояния транзистора:

L1 = \frac{E \cdot \gamma}{f_{sw} \cdot \Delta I_{L1}} $$ $$ L1 = \frac{12 \cdot 0.667}{100000 \cdot 0.4} = \frac{8.004}{40000} \approx 200 \text{ мкГн}

Б) Выходной дроссель L2:

Средний ток через L2 равен току нагрузки \( I_{load} = 1 \text{ А} \).
Пульсации \( \Delta I_{L2} = 0.2 \cdot 1 = 0.2 \text{ А} \).
Индуктивность L2 также определяется через напряжение источника и коэффициент заполнения (так как напряжение на L2 в фазе разряда связано с входным):

L2 = \frac{E \cdot \gamma}{f_{sw} \cdot \Delta I_{L2}} $$ $$ L2 = \frac{12 \cdot 0.667}{100000 \cdot 0.2} \approx 400 \text{ мкГн}

4.4. Шаг 3: Расчет разделительного конденсатора (C1)

Этот элемент испытывает самые большие токовые нагрузки. Напряжение на нем в установившемся режиме равно сумме входного и выходного: \( U_{C1} = E + |U_{out}| = 12 + 24 = 36 \text{ В} \).

Емкость выбирается исходя из допустимой просадки напряжения \( \Delta U_{C1} \) во время, пока конденсатор отдает ток в нагрузку (когда ключ открыт).
Примем \( \Delta U_{C1} = 5\% \) от 36 В \( \approx 1.8 \text{ В} \).
Ток разряда равен току нагрузки \( I_{load} \).

C1 = \frac{I_{load} \cdot \gamma}{f_{sw} \cdot \Delta U_{C1}} $$ $$ C1 = \frac{1 \cdot 0.667}{100000 \cdot 1.8} \approx 3.7 \text{ мкФ}

Важно: Выбирайте конденсатор с низким эквивалентным последовательным сопротивлением (Low ESR) и запасом по напряжению (минимум 50В, лучше 63В). Обычные электролиты здесь будут сильно греться. Рекомендуется использовать керамику или полимерные конденсаторы.

4.5. Шаг 4: Выбор полупроводников (VT и VD)

В отличие от Buck или Boost преобразователей, в схеме Чука к закрытому транзистору и диоду прикладывается суммарное напряжение входа и выхода.

V_{stress} = E + |U_{out}| = 12 + 24 = 36 \text{ В}

Для надежности следует выбирать компоненты с запасом минимум 20-30% для гашения выбросов при коммутации.

Рекомендация: Транзистор и диод Шоттки с номинальным напряжением \( V_{DS} / V_{R} \ge 50…60 \text{ В} \).

4.6. Итоговая таблица компонентов (BOM)

Компонент	Расчетное значение	Рекомендуемый номинал (Стандартный ряд)
Входной дроссель (L1)	200 мкГн	220 мкГн (на ток насыщения > 2.5 А)
Выходной дроссель (L2)	400 мкГн	470 мкГн (на ток насыщения > 1.5 А)
Конденсатор связи (C1)	3.7 мкФ	4.7 мкФ (X7R керамика, 50В)
Ключ (VT)	36В / 3А (пик)	MOSFET 60В / 10А

5. Режимы работы и внешние характеристики

Семейство внешних характеристик регулятора преобразователя Чука (зависимость \( U_{out} \) от тока нагрузки \( I_{out} \)) совпадает с характеристиками повышающе-понижающих (Buck-Boost) преобразователей.

Режим непрерывного тока (CCM): Оптимальный режим. Напряжение жестко зависит от \( \gamma \) и слабо зависит от тока нагрузки (только за счет омических потерь). На графиках этот режим ограничен критической индуктивностью.
Режим прерывистого тока (DCM): Возникает при малых нагрузках или малых индуктивностях. В этом режиме ток в дросселе \( L1 \) или \( L2 \) падает до нуля в течение периода. Выходное напряжение начинает резко зависеть от сопротивления нагрузки.
Режим холостого хода: Теоретически, без цепи обратной связи, в режиме холостого хода напряжение на выходном конденсаторе может неконтролируемо возрастать (вплоть до пробоя), поэтому преобразователь неработоспособен без нагрузки или специальной схемы защиты/стабилизации.

6. Сравнительный анализ и преимущества

Для наглядности сравним топологию Чука с классическими аналогами в таблице ниже:

Параметр	Buck (Понижающий)	Boost (Повышающий)	Buck-Boost (Инвертирующий)	Ćuk (Преобразователь Чука)
Функция	Только понижение	Только повышение	Понижение / Повышение	Понижение / Повышение
Полярность	Прямая	Прямая	Инверсная	Инверсная
Входной ток	Пульсирующий	Непрерывный	Пульсирующий	Непрерывный
Выходной ток	Непрерывный	Пульсирующий	Пульсирующий	Непрерывный
Сложность	Низкая	Низкая	Средняя	Высокая (больше компонентов)

Ключевые достоинства преобразователя Чука:

Непрерывный входной ток: Как и в повышающем регуляторе (Boost), наличие индуктивности \( L1 \) последовательно с источником делает потребляемый ток гладким, без резких скачков. Это снижает требования к входным фильтрам.
Непрерывный выходной ток: На вход фильтра (и нагрузку) подается непрерывный ток, аналогично понижающему регулятору (Buck). Это минимизирует пульсации выходного напряжения и снижает нагрев выходных конденсаторов токами RMS.
Емкостная развязка: При аварийном пробое ключа транзистора, энергия источника не попадает напрямую в нагрузку (конденсатор блокирует постоянный ток), что повышает безопасность в некоторых сценариях.

Магнитная интеграция (Coupled Inductors):
Разновидностью преобразователя Чука является вариант, в котором реакторы \( L1 \) и \( L2 \) выполнены на одном магнитном сердечнике. Между ними возникает магнитная связь. При правильном подборе коэффициента связи и витков можно достичь эффекта нулевых пульсаций тока (Zero Ripple Current) либо на входе, либо на выходе. Это уникальное свойство делает данную топологию незаменимой в высокоточной измерительной аппаратуре и системах связи.

7. Интересные факты о преобразователе Чука

Происхождение: Топология названа в честь ее изобретателя, Слободана Чука (Slobodan Ćuk), который представил её в своей докторской диссертации в Калифорнийском технологическом институте (Caltech) в 1976 году.
Уникальный перенос: Это единственный базовый DC-DC преобразователь, использующий конденсатор в качестве основного элемента переноса энергии, в то время как Buck, Boost и Buck-Boost используют индуктивность.
Нулевые пульсации: Если намотать входной и выходной дроссели на одном сердечнике с определенным коэффициентом связи, можно теоретически достичь нулевых пульсаций тока (Zero Ripple Current) либо на входе, либо на выходе, что делает его «самым тихим» преобразователем.
Двойственность: С точки зрения теории цепей, преобразователь Чука является «дуальным» (dual) по отношению к инвертирующему Buck-Boost преобразователю: токи меняются на напряжения, а конденсаторы на индуктивности.
Сложность управления: Схема представляет собой систему 4-го порядка (два дросселя и два конденсатора), что делает её динамическую стабилизацию (построение петли обратной связи) значительно сложнее, чем у простых систем 2-го порядка.
Патентная чистота: Оригинальный патент US 4184197, защищавший эту технологию, давно истек, поэтому сегодня использование данной схемотехники абсолютно свободно от лицензионных отчислений.
КПД: При правильном проектировании КПД преобразователя Чука может превышать 90-95%, так как потери распределяются между компонентами, а емкостной перенос энергии оказывается весьма эффективным на высоких частотах.

8. Часто задаваемые вопросы (FAQ)

1. Почему преобразователь Чука инвертирует полярность?

Это фундаментальное свойство топологии. Когда ключ открыт, конденсатор С1 разряжается в нагрузку. Из-за способа его подключения (он переворачивается относительно «земли» при коммутации диода и транзистора) ток в нагрузку течет в направлении, противоположном входному напряжению.

2. Можно ли использовать электролитический конденсатор в качестве C1?

Крайне не рекомендуется. Через разделительный конденсатор C1 протекают большие переменные токи (RMS), равные токам нагрузки и входа. Обычный «электролит» быстро перегреется и выйдет из строя из-за высокого ESR. Следует использовать полипропиленовые, полимерные или многослойные керамические конденсаторы (MLCC).

3. Чем преобразователь Чука лучше схемы SEPIC?

Хотя обе схемы могут повышать и понижать напряжение, SEPIC не инвертирует сигнал, а Чук — инвертирует. Однако главное преимущество Чука — это непрерывный входной и выходной ток, что дает намного меньше радиопомех (EMI). У SEPIC выходной ток пульсирующий, как у обычного Boost.

4. Где чаще всего применяется эта схема?

Из-за низкого уровня шумов она популярна в чувствительной измерительной аппаратуре, аудиосистемах класса Hi-Fi (для создания отрицательного плеча питания), биомедицинских приборах и космической технике, где важна электромагнитная совместимость.

5. Сложно ли настроить обратную связь для этой схемы?

Да, сложнее, чем для обычного понижающего преобразователя. Из-за наличия 4-х реактивных элементов передаточная функция имеет сложные полюса и «правый полуплоскостной ноль» (RHP Zero), что может приводить к нестабильности. Требуется тщательный расчет цепей компенсации (Type III compensator).

Заключение

Преобразователь Чука — это элегантное и эффективное решение в области силовой электроники. Несмотря на большее количество компонентов по сравнению с базовыми топологиями (дополнительный конденсатор и индуктивность), он обеспечивает превосходные характеристики по электромагнитной совместимости и качеству выходного напряжения. Понимание процессов заряда и разряда передающего конденсатора \( C1 \), а также роли индуктивностей в сглаживании токов, необходимо каждому инженеру-разработчику для создания надежных и малошумящих источников питания.

Способность работать с широким диапазоном входных напряжений и возможность магнитной интеграции дросселей оставляют эту схему актуальной и в современной электронике, от питания телекоммуникационного оборудования до систем управления электродвигателями.

Нормативная база

При проектировании и описании источников питания на базе преобразователя Чука необходимо руководствоваться следующими действующими стандартами РФ:

ГОСТ IEC 61204-7-2014 — Блоки питания низковольтные, работающие на постоянном токе. Требования безопасности.
ГОСТ 2.702-2011 — Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем.
ГОСТ Р 52931-2008 — Приборы и средства автоматизации. Общие технические условия (в части требований к питанию).
ГОСТ IEC 60050-551-2022 — Международный электротехнический словарь. Часть 551. Силовая электроника.

Список литературы

Ćuk, Slobodan; Middlebrook, R. D. (1976). «A New Optimum Topology Switching DC-to-DC Converter». IEEE Power Electronics Specialists Conference.
Мелешин В.И. Транзисторная преобразовательная техника. — М.: Техносфера, 2005.
