Атомно-силовая микроскопия (АСМ) — это метод исследования поверхности материалов с разрешением вплоть до атомарного, основанный на механическом «ощупывании» поверхности сверхтонким зондом. Это «глаза» и «руки» нанотехнологий.

Атомно-силовой микроскоп — это прибор для исследования поверхности материалов с чрезвычайно высоким пространственным разрешением, вплоть до атомного уровня. АСМ сканирует поверхность тонким зондом (обычно острие кантилевера), который взаимодействует с атомами образца через межатомные силы. Измеряя изменение отклонения кантилевера при движении по поверхности, микроскоп формирует трёхмерное изображение рельефа.

Историческая справка: Метод возник как логическое развитие сканирующей туннельной микроскопии (СТМ). Если для СТМ требовались только проводящие образцы, то изобретение АСМ в 1986 году Гердом Биннигом, Кельвином Куейтом и Кристофером Гербером открыло эру исследования диэлектриков, биологических объектов и полимеров. Бинниг к тому времени уже был лауреатом Нобелевской премии по физике за создание СТМ.

Рисунок 1. Атомно-силовой микроскоп

1. Роль оптических преобразователей в нанотехнологиях

В современной измерительной технике оптические преобразователи перемещений занимают лидирующие позиции благодаря своей высокой чувствительности и быстродействию. Они очень широко применяются для прецизионного измерения величин, которые могут быть преобразованы в линейное или угловое перемещение. Ярчайшим примером использования таких высокоточных систем является атомно-силовая микроскопия (АСМ).

В отличие от классической оптической микроскопии, где разрешение ограничено дифракционным пределом света (примерно половина длины волны, т.е. ~200-300 нм), АСМ позволяет визуализировать структуры в нанометровом и даже субангстремном диапазоне. Это достигается за счет принципиально иного подхода: вместо того чтобы «смотреть» на объект, микроскоп «касается» его или чувствует его силовое поле.

2. Устройство и принцип работы атомно-силового микроскопа

2.1. Конструкция зондового датчика

Фундаментальный принцип работы атомно-силового микроскопа базируется на регистрации межатомных сил взаимодействия между поверхностью исследуемого образца и специальным сканирующим зондом. Это взаимодействие является ключевым фактором построения топографии.

В основе конструкции измерительной части атомно-силового микроскопа находится миниатюрная упругая консольная балка, называемая кантилевером (или просто консолью). На свободном конце этой балки укреплен сверхтонкий наконечник (игла) с наноразмерным остриём, который расположен перпендикулярно плоскости самой консоли.

На противоположном, закрепленном конце консоли, как правило, установлен пьезоманипулятор (пьезоэлектрический движитель), отвечающий за вибрацию или точное позиционирование.

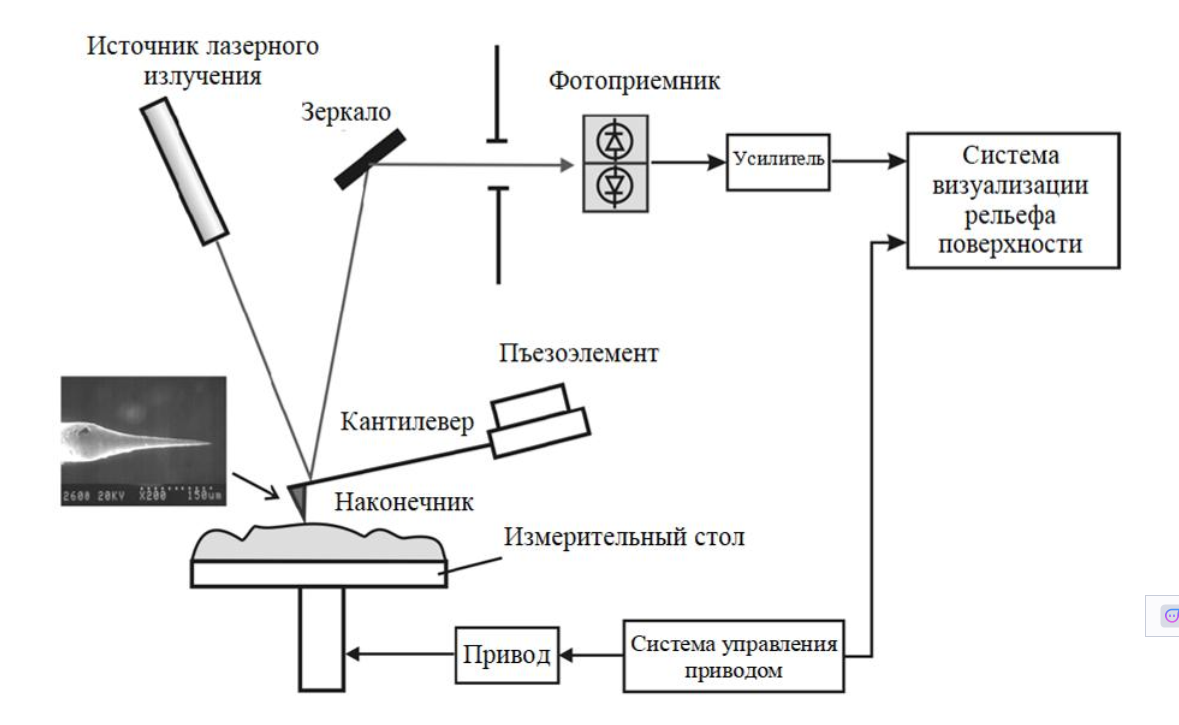

Рисунок 2. Структурная схема атомно-силового микроскопа

Схема иллюстрирует основные узлы: лазер, фотодетектор, кантилевер с иглой и пьезосканер, управляющий перемещением образца.

В контексте описания структурной схемы (см. рис. 2), принцип действия можно описать следующим алгоритмом взаимодействия элементов:

Луч от лазерного диода фокусируется на тыльной (зеркальной) поверхности свободного конца кантилевера.
Отраженный луч попадает на позиционно-чувствительный фотодетектор (обычно четырехсекционный фотодиод).
При взаимодействии иглы с поверхностью кантилевер изгибается, что приводит к смещению лазерного пятна на фотодетекторе.

Аналогия: Представьте себе дайвера на конце трамплина для прыжков в воду. Если дайвер (наша игла) слегка подпрыгнет, конец длинной доски (кантилевера) отклонится на небольшую величину. Однако если мы прикрепим к доске лазерную указку и направим луч на стену в 100 метрах, то даже микроскопическое отклонение доски вызовет перемещение точки на стене на несколько метров. Так работает принцип оптического рычага, усиливающий сигнал в тысячи раз.

2.2. Материалы и параметры зондов

Для проведения качественного АСМ-анализа выбор кантилевера критически важен. Чаще всего в промышленности и науке используют зонды, изготовленные из кремния (Si) или нитрида кремния (Si\(_3\)N\(_4\)).

Кремниевые зонды: более жесткие, идеальны для бесконтактных режимов.
Нитрид-кремниевые: более гибкие, устойчивы к износу, часто применяются в контактной моде.
Вольфрамовые кантилеверы: используются реже, в специфических задачах.

Радиус кривизны (диаметр кончика) острия иглы является определяющим параметром разрешения. Для современных коммерческих зондов он составляет порядка 5…10 нм [1], а для специализированных «суперострых» игл может достигать 1-2 нм. Иногда применяются покрытия (алмазоподобный углерод, магнитные покрытия) для увеличения срока службы или придания функциональных свойств.

3. Физика процесса: от изгиба до 3D-модели

В результате сложного силового взаимодействия в системе «зонд-образец» упругая консоль кантилевера испытывает деформацию (изгибается). В зависимости от локального рельефа поверхности (выступов и впадин) силы межатомного взаимодействия будут варьироваться. По закону Гука, для малых деформаций угол изгиба консоли будет линейно пропорционально связан с воздействующей силой.

Система управления микроскопа интерпретирует угол изгиба кантилевера (через сигнал фотодиода) как изменение Z-координаты рельефа поверхности. Сканируя строку за строкой (по осям X и Y), прибор строит карту высот.

3.1. Потенциал Леннарда-Джонса и природа сил

Для глубокого понимания процессов необходимо рассмотреть физику взаимодействия на атомном уровне. Энергию взаимодействия двух атомов (один на острие зонда, другой на поверхности), находящихся на расстоянии \( r \) друг от друга, принято аппроксимировать степенной функцией, известной как потенциал Леннарда-Джонса (или потенциал «6-12»):

U(r) = U_0 \left[ \left( \frac{r_0}{r} \right)^{12} — 2 \left( \frac{r_0}{r} \right)^6 \right]

Где:

\( r \) — расстояние между центрами взаимодействующих частиц;
\( r_0 \) — равновесное расстояние между атомами (где сила равна нулю, а энергия минимальна);
\( U_0 \) — глубина потенциальной ямы (значение энергии в минимуме).

Данная формула состоит из двух конкурирующих слагаемых:

Притяжение (второе слагаемое \(\sim r^{-6}\)): Описывает дальнодействующие силы Ван-дер-Ваальса. Эффект обусловлен флуктуациями электрических дипольных моментов атомов (диполь-дипольное взаимодействие). Зонд начинает «чувствовать» поверхность еще до касания.
Отталкивание (первое слагаемое \(\sim r^{-12}\)): Доминирует на очень малых расстояниях. Квантово-механический эффект, связанный с перекрытием электронных оболочек атомов (принцип запрета Паули) и кулоновским отталкиванием ядер.

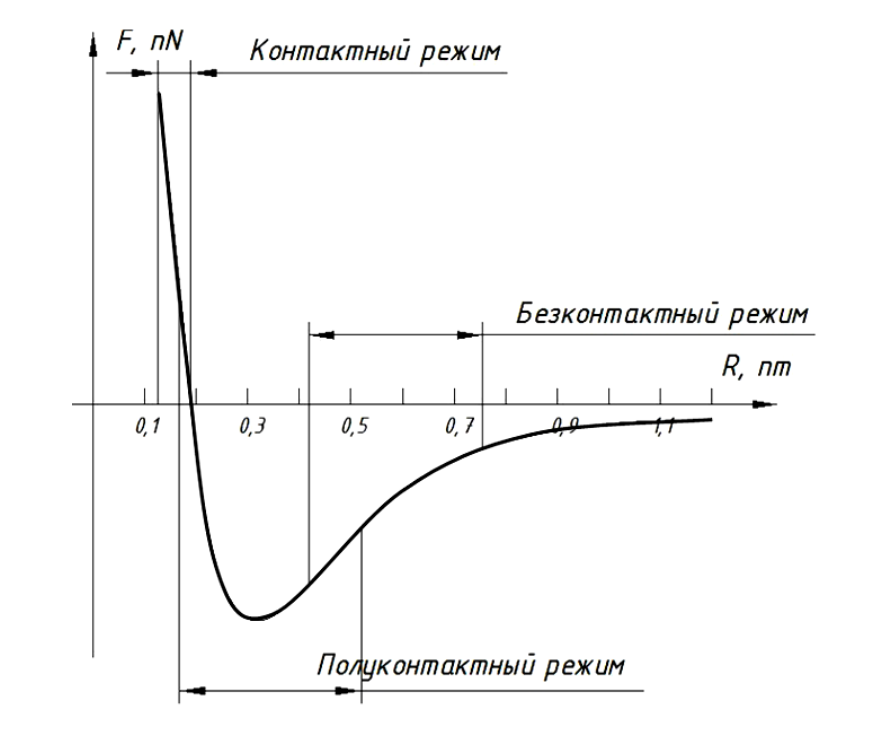

Рисунок 3. График зависимости сил межатомного взаимодействия от расстояния

На графике показана зависимость силы взаимодействия F от расстояния r. При r < r0 преобладает отталкивание (положительная сила), при r > r0 — притяжение (отрицательная сила).

Как показано на рисунке 3, природа взаимодействия кардинально зависит от дистанции \( r \):

При расстояниях 0,1…0,2 нм (режим «контакта») доминируют мощные силы кулоновского отталкивания.
При расстояниях 0,4…0,7 нм и более преобладают слабые силы притяжения Ван-дер-Ваальса.

Важно отметить, что сила Ван-дер-Ваальса имеет три составляющие (ориентационную, индукционную и дисперсионную), но их потенциал зависит от расстояния одинаково — пропорционально \( 1/r^6 \).

4. Основные режимы сканирования

Эволюция методов АСМ шла от простого к сложному, стремясь минимизировать воздействие на образец.

4.1. Контактный режим (Contact Mode)

Исторически первым был реализован контактный метод. В этом режиме кончик зонда находится в непосредственном физическом «контакте» с исследуемой поверхностью (в области сил отталкивания). АСМ регистрирует отталкивающие силы межатомного взаимодействия. Эти силы проявляются на крайне малых дистанциях порядка 0,1…0,2 нм.

Как правило, используется режим постоянной силы: система обратной связи (PID-регулятор) мгновенно реагирует на изменение изгиба консоли, подавая сигнал на пьезосканер для поднятия или опускания образца (или зонда), чтобы сохранить изгиб неизменным.

Недостаток метода: При всей кажущейся простоте реализации и высокой скорости сканирования, контактный способ обладает серьезным минусом. При движении иглы возникают значительные силы бокового трения. Велика вероятность повреждения (царапин) поверхности мягкого образца (полимеры, биомолекулы) и быстрого затупления кончика самой иглы.

4.2. Полуконтактный и бесконтактный режимы (Tapping & Non-Contact Mode)

В 1995 году произошла революция в методах сканирования — были предложены и внедрены резонансные методики: полуконтактный (прерывистый контакт) и бесконтактный режимы. Это позволило достичь истинно атомного разрешения на сложных объектах и радикально снизить механическую нагрузку на зонд и образец.

Принцип действия:
Колебания кантилевера принудительно возбуждают при помощи встроенного пьезовибратора на частоте, близкой к его собственной резонансной частоте (обычно десятки или сотни кГц).

Бесконтактный режим: Игла находится достаточно далеко от поверхности (десятки – сотни ангстрем, т.е. 5-50 нм) и взаимодействует с ней исключительно посредством дальнодействующих сил Ван-дер-Ваальса (область притяжения). Регистрируются изменения амплитуды, частоты или фазы колебаний.
Полуконтактный режим (Tapping Mode): Кантилевер колеблется с большой амплитудой и в нижней точке траектории «постукивает» по поверхности. Это самый популярный метод сегодня, так как он исключает влияние бокового трения.

5. Технические особенности реализации

5.1. Геометрия кантилеверов

Типичные размеры промышленных кантилеверов лежат в микрометровом диапазоне:

Длина: 10…100 мкм;
Ширина: 3…10 мкм;
Толщина: 0,1…1 мкм.

Эквивалентный радиус закругления современных игл из алмаза или кремния (иногда покрытого упрочняющей алмазной пленкой) имеет значение 10…30 нм. В благоприятных условиях (сверхвысокий вакуум, низкие температуры) этого достаточно для визуализации отдельных атомов. Однако механическая стойкость иглы остается актуальной инженерной проблемой.

5.2. Оптическая система регистрации (OBD)

Как упоминалось ранее, деформация измеряется оптическим методом (метод отклонения лазерного луча). Схема работает следующим образом:

Лазерный луч падает на тыльную поверхность консоли.
Отражается от неё и направляется (часто с помощью зеркала) на позиционно-чувствительный фотоприемник.
Фотоприемник представляет собой четырехсекционную фотодиодную матрицу. Сравнение сигналов с верхней и нижней половин позволяет измерять вертикальный изгиб (топография), а с левой и правой — крутильный изгиб (силы трения).

Таким образом, сигнал фотоприемника напрямую зависит от высоты локальной точки исследуемой поверхности. Перемещая стол вместе с объектом контроля относительно зонда (растровое сканирование), электроника регистрирует одновременно сигнал ошибки фотоприемника и управляющий сигнал привода стола по оси Z. Совокупность этих данных формирует трехмерный цифровой профиль поверхности — 3D-скан.

6. Сравнительный анализ методов микроскопии

Для наглядности сравним АСМ с другими популярными методами исследования.

Характеристика	Оптическая микроскопия	СЭМ (Сканирующая электронная)	АСМ (Атомно-силовая)
Среда исследования	Воздух, жидкость	Вакуум (обычно)	Воздух, жидкость, вакуум
Разрешение (XY)	~200 нм	1-5 нм	0.1-1 нм
Разрешение по вертикали (Z)	Низкое (глубина резкости)	Среднее	0.01 нм (Субангстремное)
Подготовка образца	Простая	Напыление проводника	Минимальная / не требуется
Тип изображения	2D (Оптическое)	Псевдо-3D	Истинное 3D (Профиль высот)

Преимущества и недостатки АСМ

Преимущества:

Возможность получения истинного трехмерного рельефа поверхности.
Работа с непроводящими образцами (керамика, стекло, полимеры), в отличие от СТМ и СЭМ.
Возможность работы в жидкой среде, что критично для биологии (изучение живых клеток).
Высочайшее разрешение по вертикали.

Недостатки:

Ограниченный размер поля сканирования (обычно не более 100×100 мкм).
Относительно низкая скорость сканирования (получение кадра может занимать минуты).
Влияние формы иглы на результат (артефакты свертки).
Сложность работы с образцами, имеющими очень резкие перепады высот.

7. Интересные факты об атомно-силовой микроскопии

Винил. Принцип работы АСМ в контактном режиме часто сравнивают с проигрывателем виниловых пластинок, где игла скользит по дорожке, считывая «музыку» рельефа, только в миллион раз точнее.
Атомы. С помощью АСМ можно не только «видеть» атомы, но и перемещать их по одному, выкладывая логотипы компаний или простейшие рисунки на атомарном уровне (атомная манипуляция).
Космос. Атомно-силовой микроскоп «Феникс» был отправлен на Марс в рамках миссии NASA Phoenix Mars Lander для изучения частиц марсианской пыли и почвы.
LEGO. Существуют проекты DIY (сделай сам), позволяющие собрать простейший сканирующий микроскоп из деталей LEGO и DVD-привода (используя его оптическую головку).
ДНК. АСМ — один из немногих методов, позволяющих визуализировать двойную спираль ДНК в условиях, приближенных к физиологическим (в буферном растворе), без разрушения молекулы.
Осязание. Развиваются технологии тактильной обратной связи, где данные с АСМ передаются на специальный джойстик, позволяя оператору буквально «почувствовать» шероховатость наноповерхности рукой.
Видео. Современные высокоскоростные АСМ (High-Speed AFM) способны снимать «нано-кино» — процессы движения молекул белков в реальном времени со скоростью до 20 кадров в секунду.

8. FAQ: Часто задаваемые вопросы

1. Можно ли увидеть цвет атома в АСМ?

Нет. Понятие «цвет» относится к оптическому диапазону электромагнитных волн. Атомы меньше длины волны видимого света. Изображения АСМ — это топографические карты, где цвет искусственно накладывается компьютером для обозначения высоты (например, горы — светлые, впадины — темные).

2. Как долго живет зонд (кантилевер)?

Зависит от режима и опыта оператора. В контактном режиме зонд может затупиться за одно сканирование твердого образца. В полуконтактном режиме качественный зонд может служить дни или недели при бережном обращении. Случайный удар о поверхность ломает его мгновенно.

3. Нужен ли вакуум для работы АСМ?

В отличие от электронных микроскопов, АСМ прекрасно работает в обычной атмосфере и даже в жидкости. Вакуум необходим только для специализированных исследований, требующих сверхчистых поверхностей или повышения чувствительности (повышения добротности кантилевера).

4. Какой максимальный размер образца?

Обычно АСМ ограничены по высоте образца (1-2 см) и диаметру (несколько сантиметров), но существуют специализированные промышленные установки Stand-Alone, которые можно ставить сверху на объекты любого размера, хоть на крыло самолета.

5. Чем АСМ отличается от СТМ (Туннельного микроскопа)?

СТМ использует ток туннелирования, поэтому работает ТОЛЬКО с проводниками (металлы, полупроводники). АСМ использует силы межатомного взаимодействия, поэтому может сканировать ВСЁ: пластик, стекло, биологию, керамику.

Заключение

Атомно-силовая микроскопия прошла путь от лабораторного эксперимента до стандартного инструмента контроля качества в микроэлектронике, материаловедении и биотехнологиях. Использование высокоточных оптических преобразователей для регистрации нанометровых изгибов кантилевера позволило человечеству «коснуться» микромира. Несмотря на сложность физических процессов, описываемых потенциалами Леннарда-Джонса и силами Ван-дер-Ваальса, суть метода остается изящно простой и открывает безграничные возможности для наноинженерии будущего.
