Особенности подбора ИБП для томографов: требования и расчёты

Магнитно-резонансные и компьютерные томографы относятся к наиболее энергоёмкому и требовательному к качеству электропитания медицинскому оборудованию. Неправильный выбор источника бесперебойного питания может привести не только к искажению диагностических изображений, но и к выходу из строя дорогостоящей техники. Компания «Юниджет» имеет многолетний опыт внедрения систем бесперебойного питания для медицинского оборудования по всей России.

Внимание! Приведённые в статье формулы расчёта и технические параметры имеют справочный характер. Каждый томограф обладает уникальными характеристиками энергопотребления, а электросеть медицинского учреждения — индивидуальными особенностями. Корректный выбор системы бесперебойного питания требует профессионального предпроектного обследования с применением специализированного измерительного оборудования. Инженеры компании «Юниджет» www.uni-jet.com готовы провести комплексный анализ вашего объекта и предложить оптимальное техническое решение.

Специфика энергопотребления томографов

МРТ и КТ аппараты характеризуются сложным профилем энергопотребления. В режиме ожидания современный 1.5-тесловый МРТ потребляет 15-25 кВт, но при сканировании мощность возрастает до 80-120 кВт. Компьютерные томографы демонстрируют ещё более выраженные пики — от базовых 20-30 кВт до 150-200 кВт при работе рентгеновской трубки.

Основная сложность заключается в импульсном характере нагрузки. Градиентные катушки МРТ создают кратковременные броски тока длительностью 50-200 миллисекунд с амплитудой, превышающей номинальное значение в 3-4 раза. Рентгеновская трубка КТ при включении генерирует пусковой ток, достигающий 600-800% от рабочего значения.

Такие резкие перепады нагрузки воспринимаются стандартными ИБП как короткое замыкание, что приводит к переходу на байпас и потере защиты оборудования. Именно поэтому для томографов требуются специализированные решения с повышенной перегрузочной способностью.

Методика расчёта мощности ИБП

При расчёте необходимой мощности ИБП для томографа используется формула:

P(ИБП) = P(ном) × K(пуск) × K(запас)

где:

• P(ном) — номинальная мощность томографа в рабочем режиме

• K(пуск) — коэффициент пускового тока (2.5-3.0 для МРТ, 3.0-4.0 для КТ)

• K(запас) — коэффициент запаса (1.2-1.3)

Например, для МРТ с номинальной мощностью 80 кВт: P(ИБП) = 80 × 2.5 × 1.25 = 250 кВА

Важно учитывать, что производители томографов часто указывают среднюю, а не пиковую мощность. Градиентные усилители МРТ при выполнении определённых последовательностей (EPI, DWI) могут кратковременно потреблять до 300% от заявленной мощности.

Дополнительно следует проанализировать характеристики вспомогательного оборудования:

• Система охлаждения гелиевого компрессора: 10-15 кВт

• Чиллер водяного охлаждения: 20-40 кВт

• Система вентиляции экранированной комнаты: 5-10 кВт

Требования к гальванической развязке

Согласно стандарту IEC 60601-1, медицинские ИБП должны обеспечивать гальваническую развязку между входной сетью и нагрузкой. Разделительный трансформатор выполняет несколько критических функций:

1. Защита пациентов и персонала от поражения электрическим током при пробое изоляции. Ток утечки не должен превышать 0.5 мА для оборудования типа BF.




2. Подавление синфазных помех, которые особенно критичны для МРТ. Трансформатор обеспечивает затухание помех на 60-80 дБ в диапазоне частот 0.15-30 МГц.

3. Сглаживание импульсных токов градиентных катушек. Индуктивность трансформатора естественным образом ограничивает скорость нарастания тока, снижая нагрузку на инвертор ИБП.

Трансформатор должен быть рассчитан на работу с нелинейными нагрузками (K-фактор не менее 13) и иметь электростатический экран между обмотками для дополнительного подавления высокочастотных помех.

Влияние гармонических искажений

Тиристорные и IGBT-преобразователи в составе томографов генерируют гармонические искажения, достигающие THD 25-35%. Эти искажения не только снижают эффективность работы ИБП, но и влияют на качество получаемых изображений.

Гармоники 5-го и 7-го порядков создают низкочастотные наводки в радиочастотных катушках МРТ, проявляющиеся как артефакты типа "ёлочка" на изображениях. Для КТ критичны гармоники 11-го и 13-го порядков, вызывающие флуктуации анодного напряжения и, как следствие, кольцевые артефакты на снимках.

ИБП для томографов должен обеспечивать коэффициент искажения выходного напряжения не более 3% при 100% нелинейной нагрузке. Входной выпрямитель предпочтительно должен быть 12-пульсным или иметь активный корректор коэффициента мощности для минимизации обратного влияния на сеть.

Пример из практики

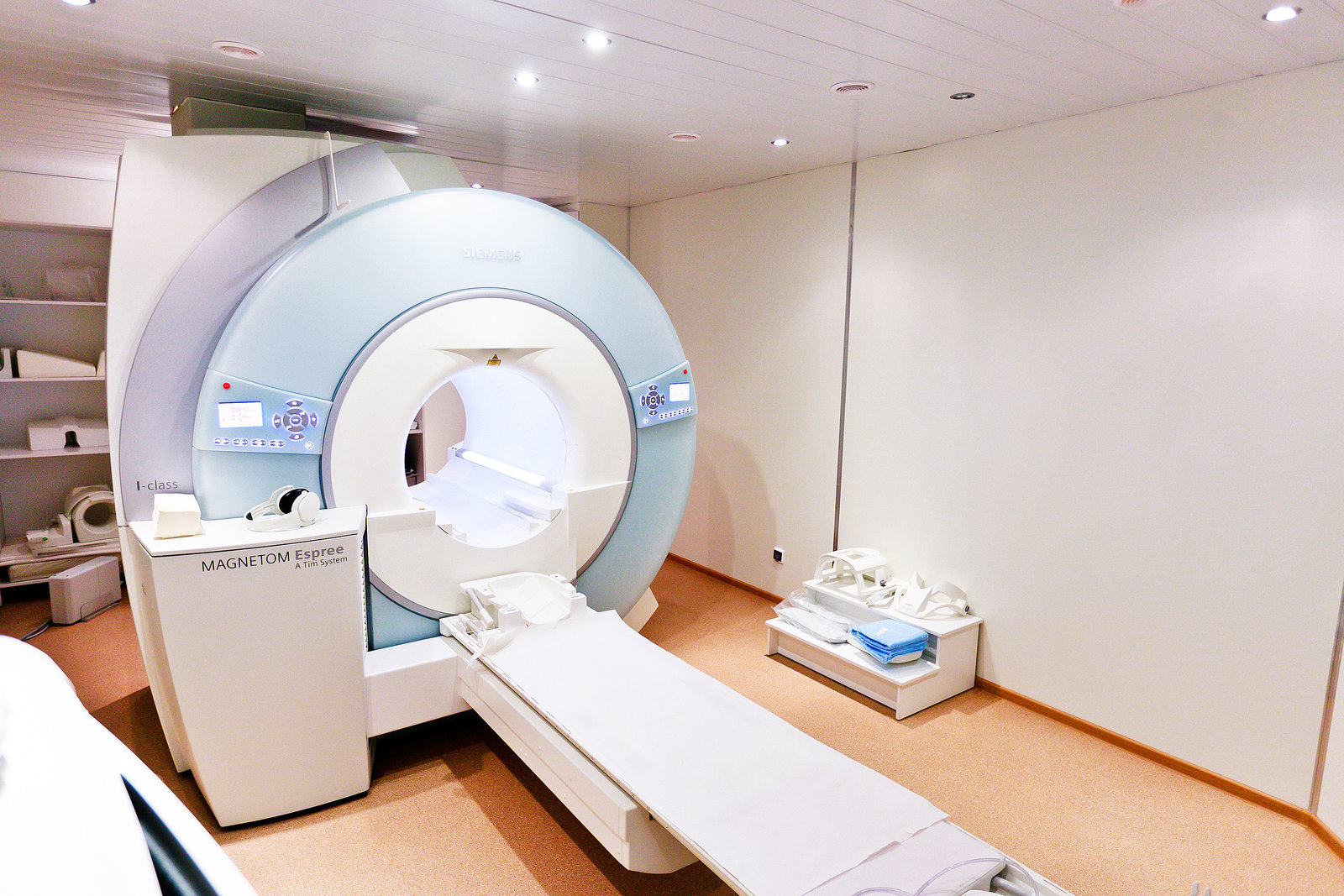

В 2013 году специалисты "Юниджет" осуществляли установку ИБП ENTEL HPX-P16BP мощностью 160 кВА для защиты 1.5-тесловoго МРТ Siemens в одном из медицинских центров. Данная модель была выбрана с учётом специфики нагрузки — тиристорный выпрямитель и повышенная перегрузочная способность позволяли работать с импульсными токами градиентной системы.

Во время пусконаладочных работ произошёл технический инцидент: из-за дефекта монтажа системы охлаждения произошла протечка, и ИБП был частично залит водой из патрубка. После экстренной остановки оборудование было разобрано, просушено и тщательно проверено. Силовые модули и система управления не пострадали благодаря защите IP41 внутренних компонентов.

После восстановления и повторной наладки ИБП был успешно запущен и продолжает работать по сей день. Инженеры провели тонкую настройку параметров: увеличили время задержки срабатывания защиты по перегрузке с 20 до 150 мс, что позволило игнорировать кратковременные броски тока при переключении градиентов, сохранив при этом защиту от реальных аварийных режимов.

Компания «Юниджет» реализовала десятки аналогичных решений для различных моделей томографов, накопив уникальную экспертизу в данной области. Подробнее с линейкой специализированных решений можно ознакомиться в разделе ИБП для аппаратов компьютерной томографии и МРТ.

Типичные ошибки при выборе мощности

На основе опыта внедрения более 50 систем для томографов, выделяем основные ошибки:

1. Ориентация только на паспортную мощность. Производители часто указывают усреднённое потребление без учёта пиковых нагрузок. Реальная мощность в момент сканирования может превышать заявленную в 2-3 раза.

2. Игнорирование вспомогательного оборудования. Системы охлаждения, особенно гелиевые компрессоры МРТ, должны работать непрерывно. Их отключение может привести к квенчу — аварийному испарению жидкого гелия.

3. Экономия на трансформаторе гальванической развязки. Без разделительного трансформатора невозможно обеспечить требуемый уровень электробезопасности и подавления помех.

4. Выбор ИБП без запаса по перегрузочной способности. Стандартные ИБП выдерживают 125% перегрузки в течение 10 минут. Для томографов требуется способность выдерживать 200-300% кратковременные перегрузки без перехода на байпас.

Правильный выбор ИБП для томографа требует комплексного подхода: от анализа энергопотребления конкретной модели до учёта особенностей электросети медучреждения. Компания «Юниджет» предлагает полный цикл услуг: от проведения измерений до монтажа и последующего обслуживания систем бесперебойного питания для медицинского оборудования. Подробнее о медицинских ИБП можно узнать на сайте www.uni-jet.com.
