| Название: |

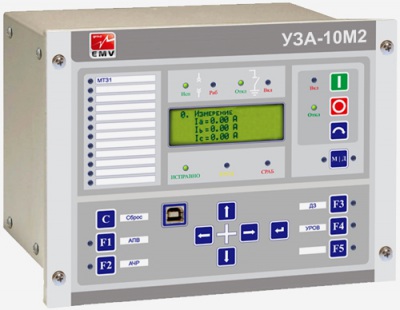

Устройства защиты УЗА-10М2.А2, УЗА-10М2.А2Э, УЗА-10М2.АВ1, УЗА-10М2.Д2, УЗА-10М2.ДТ2, УЗА-10М2.ДТ3, УЗА-10М2.В2, УЗА-10М2.В3, УЗА-10М2.В4, УЗА-10М2.У |
| Фото: |
|
|
Описание, характеристики, цена: |
Назначение Микропроцессорные устройства релейной защиты и автоматики серии УЗА-10М2 выполняют функции защит, измерения, автоматики и управления присоединений 6÷110 кВ и предназначены для установки на новых и реконструируемых подстанциях распределительных сетей и промышленных установок. Линейка модификаций устройств серии УЗА-10М2 позволяет комплексно обеспечить присоединения распределительных подстанций всеми необходимыми функциями защит, автоматики, управления и телемеханики. Функциональные возможности В зависимости от модификации, устройства выполняют функции дистанционной, дифференциальной и токовых защит, защит по напряжению и частоте, управлению и автоматике, а также измерению токов, напряжений, частоты, активной и реактивной мощности отходящих фидеров и фидеров питания распределительных подстанций, электродвигателей и силовых трансформаторов. В устройствах реализована гибкая логика конфигурирования. Все дискретные входа, выходные реле, светодиодные индикаторы свободно конфигурируемые. В устройствах предусмотрено 5 свободно программируемых кнопок, которые активируют назначенные им функции. Все модификации устройств имеют: четыре группы уставок; встроенную систему самодиагностики работы программного обеспечения и состояния аппаратной части; встроенный регистратор аварийных событий; встроенный регистратор аналоговых сигналов; поддержку протоколов связи Modbus RTU, МЭК 60870-5-103, МЭК 60870-5-104; время готовности устройства после подачи оперативного питания не более 0,2с. Габаритные и установочные размеры модификаций устройств линейки УЗА-10М2 приведены на Рисунке 1. Конструктивное исполнение и аппаратная часть Конструкция устройств серии УЗА-10М2 модульного типа. Платы дискретных входов, выходных реле, аналоговых входов, плата центрального процессора и интерфейсов связи выполнены в виде отдельных модулей, которые устанавливаются с задней стороны корпуса устройства. Данная конструкция позволяет заказать устройство с оптимальным набором входов/выходов, в случае необходимости дополнить необходимым модулем уже установленное устройство, а также значительно повысить ремонтопригодность устройства. Все модификации устройств оснащены четырех строчным ЖКИ с автоматической коррекцией контрастности в зависимости от температуры окружающей среды, а также схемой автоматического включения обогрева ЖКИ при снижении температуры ниже заданного уставкой значения. Все модификации устройств могут включать: до 28 двухцветных светодиодных индикаторов; 5 программируемых функциональных кнопок управления со светодиодной индикацией их состояния; до 42 дискретных входов; до 2 дискретных входов с питанием от внутреннего источника; до 36 выходных реле, включая 4 двухпозиционных реле; до 16 аналоговых входов; до 3 входов для подключения оптических датчиков дуговой защиты; встроенный блок питания от измерительных цепей тока; выходы дешунтирования электромагнитов отключения выключателя. Порты и протоколы связи порт USB на передней панели, для задания уставок и конфигурации устройства; 2 порта связи RS-485 (протоколы Modbus RTU, МЭК 60870-5-103); оптический порт связи (протокол МЭК 60870-5-103); порт Ethernet (протокол МЭК 60870-5-104); порт синхронизации времени IRIG-B. Модификации устройств линейки УЗА-10М2 Кроме стандартных модификаций, с заранее определенным набором функций, предоставляется возможность заказа универсальной модификации устройства с возможностью произвольного выбора требуемых функций защит и автоматики, а также количества и типа измерительных входов. Модификации устройств УЗА-10М2.А2 - устройство токовой защиты, измерения, управления и автоматики; УЗА-10М2.А2Э - устройство токовой защиты, измерения и управления электродвигателя; УЗА-10М2.АВ1 - устройство токовой защиты, защит по частоте и напряжению, а также измерения, управления и автоматики; УЗА-10М2.АВ1Э - устройство токовой защиты и защит по напряжению, а также измерения и управления электродвигателя; УЗА-10М2.Д2 - устройство дистанционной и токовой защит, защит по частоте и напряжению, а также измерения, управления и автоматики; УЗА-10М2.ДТ2 - устройство дифференциальной защиты, измерений и автоматики двухобмоточного трансформатора; УЗА-10М2.ДТ2Э - устройство дифференциальной и токовой защиты, измерений и управления электродвигателя; УЗА-10М2.ДТ3 - устройство дифференциальной защиты, измерений и автоматики трехобмоточного трансформатора; УЗА-10М2.В2 - устройство защиты, измерений и автоматики по напряжению; УЗА-10М2.В3 - устройство защиты, измерений и автоматики по частоте; УЗА-10М2.В4 - устройство автоматического регулирования РПН трансформатора; УЗА-10М2.У - необходимый набор функций защит и автоматики, а также требуемое количество и тип измерительных входов определяется при заказе устройства. |
|
|
