15:36 27.07.22
| Продам
|
Статус: Неактуальна ( актуально до 30.04.24 00:00 )
|
Просмотров: 236
| Название: |

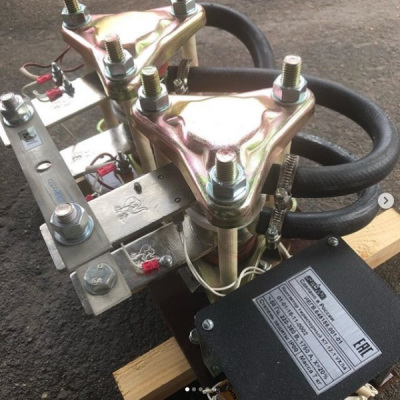

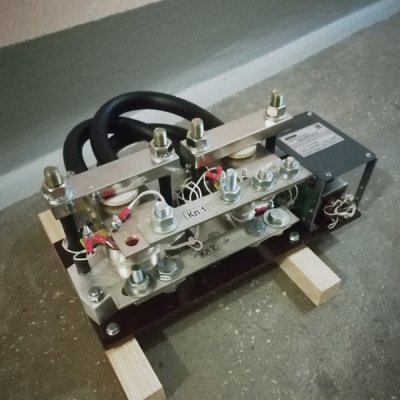

Контактор тиристорный КТ-12-1 |
||||||||||||
| Позиции: |
|
||||||||||||
| Прайс: | Краткий каталог оборудования | ||||||||||||
| Фото: |
|
||||||||||||
| Производитель: | Россия | ||||||||||||
|
Описание, характеристики, цена: |
Контактор тиристорный КТ-12-1 предназначен для комплектации точечных, шовных и рельефных контактных сварочных машин и предназначен для коммутации и управления однофазным током промышленной частоты при наличии блока управления с синхронным включением сварочного тока. Управление контактором КТ-12-1 осуществляется от синхронных регуляторов сварки РКС-801М, выдающих на выходе однополярные симметричные импульсы с частотой, в два раза превышающей частоту сети, с параметрами: - ток 1,5±0,1 А; - напряжение 20±5 В (на сопротивлении 6,2±5% Ом); -длительность 200±100 мкс (на уровне не ниже 15 В). При этом обеспечивается регулировка тока питания силового трансформатора контактной машины в пределах от 2-4 А до наибольшего значения. Для защиты от перегрева силовых тиристоров контакторов КТ-12-1 предназначено термореле, закрепленное на радиаторе одного из тиристоров со стороны слива охлаждающей воды. Расход охлаждающей воды цепи контактора КТ-12-1 должен быть не менее 3 л/мин. при давлении не более 294 х 10³ Па (3 кг/см²) и температуре воды на входе в пределах от плюс 5 ºС до плюс 25 ºС. Выходной шланг должен быть поднят выше уровня расположения тиристоров. Работоспособность контакторов КТ-12-1 обеспечивается при колебаниях напряжения питающей сети от минус 10% до плюс 5% от номинального. Токи контакторов не должны превышать предельно допустимых значений, а импульсное напряжение не должно превышать 1200 В. Допускается увеличение токов для контактора КТ-12-1 не более, чем на 100 А при условии увеличения расхода охлаждающей воды до 6 л/мин. Вид климатического исполнения контакторов - УХЛ4 ГОСТ 15150-69. Контакторы предназначены для работы в закрытых помещениях или под навесом с соблюдением следующих условий: - температура окружающей среды от плюс 1 °С (274 К) до плюс 35 °С (308 К); - относительная влажность не более 65% при 20 °С (293 К); Группа условий эксплуатации по механическим воздействиям - М9 по ГОСТ 17516.1-90. Контакторы КТ-12-1 изготовлены по техническим условиям ТУ У 29.4-20732066-044:2007, ГОСТ 297-80. Технические характеристики: Напряжение питающей сети, В - 220; 380; Частота питающей сети, Гц - 50-60; Номинальный сварочный ток при ПВ=100%, при длительности импульса 0,5 с - 1100 А; Номинальный сварочный ток при ПВ=50%, при длительности импульса 0,5 с - 1500 А; Номинальный сварочный ток при ПВ=20%, при длительности импульса 0,5 с - 1750 А; Номинальный сварочный ток при ПВ=5%, при длительности импульса 0,2 с - 2200 А; Масса, кг - 10; Габариты, мм - 190*350*270. |
||||||||||||
|
|
t-gsk@yandex.ru |
