| Название: |

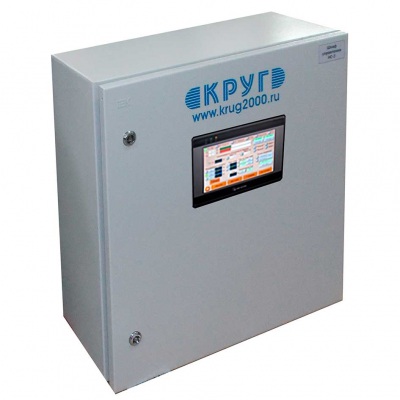

Шкафы сбора данных с приборов учета для промышленных предприятий (шкафы учета) |
| Фото: |
|
|
Описание, характеристики, цена: |
Базовым элементом шкафов сбора данных (ШСД) является промышленный контроллер DevLink-C1000. Данный контроллер поддерживает широкий спектр открытых протоколов обмена данными, что позволяет легко интегрировать ШСД практически в любую информационно-управляющую систему Заказчика. Назначение • Сбор оперативных и архивных данных с приборов учета всех типов энергоресурсов (полный перечень поддерживаемых приборов учета, установленных на предприятиях Заказчиков ) • Сбор данных с «физических» дискретных и аналоговых датчиков (опция) • Управление исполнительными механизмами (опция) • Промежуточная алгоритмическая обработка собранных данных • Передача данных на верхний уровень в информационно-управляющие системы с использованием открытых протоколов обмена данными OPC (DA, HDA), МЭК-104, ModBus RTU/TCP, в том числе в SCADA КРУГ-2000 по специализированным каналам связи • Регистрация и промежуточное хранение собранных данных • Предоставление оперативному персоналу собранной информации «по месту» с помощью панели управления. Функции • Автоматизированный опрос подключенных к ШСД приборов учета по проводным цифровым каналам связи (RS232, RS485) и «физических» датчиков, хранение полученных данных, в т.ч. архивных • Формирование собственных архивов (трендов) путем присвоения метки времени к полученным из прибора учета оперативным данным (DA) и сохранения этих данных в памяти контроллера • Удаленная настройка приборов учета с помощью стандартной программы для конфигурации от производителя путем предоставления к нему прямого доступа (драйвер-шлюз) • Технический учет тепла и газа непосредственно на контроллере (модули «Учет тепла», «Учет газа») • Дистанционное ограничение подачи энергоресурса, если данный функционал поддерживается прибором учета • Индикация данных, собранных с приборов учета и «физических» датчиков «по месту» с помощью панели управления, установленной непосредственно в шкафу • Передача оперативных и архивных данных на верхний уровень как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи, в т.ч. с возможностью 100% «горячего» резервирования каналов связи • Передача на верхний уровень и панель управления для индикации «по месту» технологической сигнализации по количественным и качественным параметрам энергоресурсов и сигнализации состояния оборудования шкафа (самодиагностика) • Высокоточная синхронизация времени как контроллера ШСД, так и подключенных к нему приборов учетов (если это позволяет их протокол обмена). Сигналы точного времени могут приниматься контроллером как от любого доступного в сети NTP-сервера, так и от Глобальных Навигационных Спутниковых Систем (ГНСС) GPS или ГЛОНАСС (опция – необходимо подключение специальной антенны). Типовая структурная схема системы сбора данных с приборов учета (АСТУЭ) на базе ШСД Компоненты Шкаф сбора данных состоит из следующих основных компонентов: 1. Контроллер DevLink-C1000 – универсальный свободно программируемый промышленный контроллер, который является основным элементом шкафа и обеспечивает практически весь вышеуказанный функционал 2. Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета 3. Панель управления для индикации собранных данных «по месту». Преимущества • Простота монтажа и развертывания систем учета на базе шкафов сбора данных (шкафов учета) • Возможность легкого встраивания ШСД в эксплуатирующиеся у Заказчика автоматизированные информационно-управляющие системы • Интуитивно понятный интерфейс настройки, конфигурирования и программирования промышленного контроллера DevLink-C1000 • Широкий спектр функционала, который может выполняться ШСД – от простого сбора данных до автоматизированного управления. Характеристики шкафов сбора данных, входящих в линейку, представлены в таблице 1. Таблица 1 – Перечень модификаций шкафа сбора данных с приборов учета (ПУ) Модификация шкафа* IP, Температура эксплуатации Макс. кол-во ПУ, подключаемых по Макс. кол-во сигналов Панель управ- ления Связь с ВУ Дополнительные опции RS232 RS485 AI DI DO У0-0-0-0-0 IP54, -40…+600C 2 128 - 4(12В) 2(12В) - Eth Синхронизация времени по сигналам от ГНСС ГЛОНАСС/GPS: а) антенна подключается непосредственно к контроллеру б) использование Сервера единого времени (NTP-сервер) TimeVisor (дополнительно установлен в шкафу) У0-G-0-0-0 IP54, -40…+600C 2 128 - 4(12В) 2(12В) - Eth/ GSM У24В-0-0-P-0 IP54, -40…+600C 2 128 - 4(12В) 2(12В) + Eth У24В-G-0-P-0 IP54, -40…+600C 2 128 - 4(12В) 2(12В) + Eth/ GSM У24В-0-I/O-0-0 IP54, -40…+600C 2 128 8 4(12В) 2(12В) - Eth 6 DI/DO(24В) У24В-G-I/O-0-0 IP54, -40…+600C 2 128 8 4(12В) 2(12В) - Eth/ GSM 6 DI/DO(24В) У24В-0-I/O-P-0 IP54, -40…+600C 2 128 8 4(12В) 2(12В) + Eth 6 DI/DO(24В) У24В-G-I/O-P-0 IP54, -40…+600C 2 128 8 4(12В) 2(12В) + Eth/ GSM 6 DI/DO(24В) * Кодировка модификации шкафа: УХ-х-х-х-х 1. У – шкаф учета 2. 24В – наличие блока питания ~220/=24В 0 – отсутствие блока питания ~220/=24В 3. G – встроенный GSM-модуль 0 – отсутствие встроенного GSM-модуля 4. I/O – дополнительный ввод/вывода (плата) 0 – отсутствие встроенного ввода-вывода 5. P – сенсорная панель управления «по месту» 0 – отсутствие панели управления 6. А – антенна для приема сигналов точного времени от ГЛОНАСС/GPS T – TimeVisor (установлен в шкафу) 0 – отсутствие средств синхронизации времени от ГЛОНАСС/GPS |
|
|
