10:58 25.11.25
| Продам
|
- |
Просмотров: 9
| Название: |

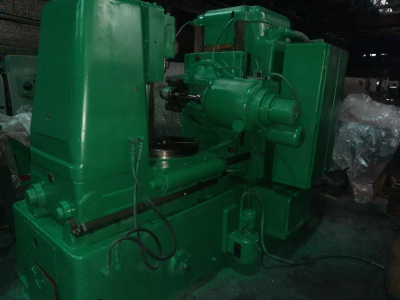

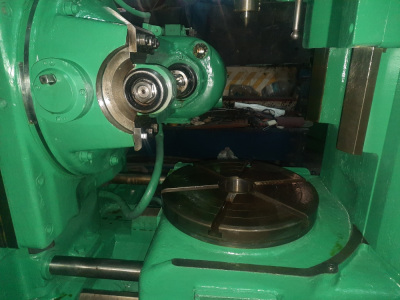

Станок зубофрезерный 5К324А |
| Фото: |
|
|
Описание, характеристики, цена: |
Станок зубофрезерный 5К324А Станки модели 5к324а предназначены для нарезания цилиндрических и червячных колёс в условиях среднего и крупносерийного производства Наибольший модуль нарезаемого колеса, мм 8 Наибольший диаметр нарезаемых червячных колес, мм 800 (Без контрподдержки) Наибольший диаметр нарезаемых цилиндрических колеса, мм — Прямозубых 500 (Без контрподдержки) — Косозубых, при угле наклона: — 30гр -400 — 45гр -300 — 60гр (При диаметре фрезы 180 мм) 120...250 Наибольшая длина нарезаемых цилиндрических колес, мм — Прямозубых 300 — Косозубых, при угле наклона: — 30о 200 — 45о 150 — 60о 130 Наименьшее число нарезаемых зубьев 12 Расстояние между осями стола и фрезы, мм — Наименьшее 60 — Наибольшее 350 Расстояние от плоскости стола до оси фрезы, мм — Наименьшее 210 — Наибольшее 570 Диаметр стола, мм 630 Ускоренное перемещение стола, мм/мин 170 Ручное перемещение стола на один оборот, мм 0,5 Наибольшие размеры режущего инструмента, мм — Диаметр 200 — Длина 200 Наибольшее перемещение суппорта, мм 360 Ускоренное перемещение каретки суппорта, мм/мин 550 Диаметр фрезерных оправок, мм 32, 40 Скорость перемещения шпинделя вдоль оси, мм/мин 12 Расстояние от оси шпинделя до направляющих суппорта, мм 319 Наибольший угол наклона зубьев обрабатываемого зубчатого колеса, градус +-60 Конусное отверстие суппорта Морзе 5 Наибольшее осевое перемещение фрезы, мм 80 Мощность главного электродвигателя, кВт 7,5 Число оборотов в минуту 1480 Пределы чисел оборотов фрезы в минуту 50...310 Число ступеней оборотов фрезы 9 Пределы подач, мм/об — Продольной 0,8...5,0 — Радиальной Число ступеней подач 0,3...1,7 Габаритные размеры станка, мм Длина 2500, Ширина 1440, Высота 2000 Масса станка, кг 6400 |
|
|
9107937660@mail.ru |
