Название:

Трансформатор тока ТОЛ-НТЗ-10-11А 0,5S/10р 50/5

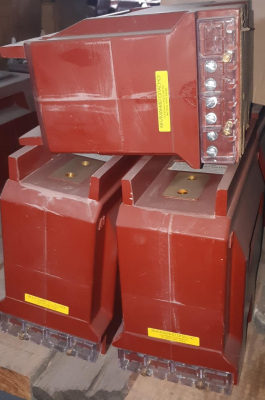

Фото:
Трансформатор тока ТОЛ-НТЗ-10-11А  0,5S/10р   50/5Трансформатор тока ТОЛ-НТЗ-10-11А  0,5S/10р   50/5
  • Трансформатор тока ТОЛ-НТЗ-10-11А  0,5S/10р   50/5
  • Трансформатор тока ТОЛ-НТЗ-10-11А  0,5S/10р   50/5
Производитель: Невский трансформаторный завод «Волхов»
Описание,
характеристики,
цена:
Основные технические данные трансформаторов приведены в таблицах 1, 2 и 3. Допустимый
односекундный ток термической стойкости в зависимости от номинального первичного тока
приведен в таблице 4. Односекундный ток термической стойкости, соответствующие ему
трехсекундный ток термической стойкости и ток электродинамической стойкости указаны
в таблице 5. Конкретные значения технических характеристик определяются после запроса
и указываются в паспорте на трансформатор.
Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96.
Уровень частичных разрядов изоляции первичной обмотки всех трансформаторов вне зависимости
от уровня изоляции не превышает 20 пКл при напряжении измерения 1,1∙Uн.р/√3 кВ, где Uн.р –
наибольшее рабочее напряжение.
Класс нагревостойкости трансформаторов - «В» по ГОСТ 8865-93.
Таблица 1 – Общие технические данные трансформаторов
Наименование параметра Значение параметра
Номинальное напряжение, кВ 10 20 35
Наибольшее рабочее напряжение, кВ 12 24 40,5
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50 или 60 1)
Номинальные вторичные нагрузки, В∙А,
вторичных обмоток:
- для измерений и учета при cos 2 = 1
- для измерений, учета и защиты при
cos 2 = 0,8
1; 2; 2,5
3; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 100
Класс точности 2) вторичных обмоток:
- для измерений и учета по ГОСТ 7746-2015 и
ГОСТ Р МЭК 61869-2-2015
- для защиты по ГОСТ 7746-2015
- для защиты по ГОСТ Р МЭК 61869-2-2015
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5
5Р; 10Р
5Р; 10Р; 5PR; 10PR; PX; PXR; TPX; TPY; TPZ
Номинальный коэффициент безопасности
приборов КБном (Fs) вторичной обмотки
для измерений, не более
5; 10; 15; 20; 25; 30; 35
(рекомендуемые значения – 5; 10)
Номинальная предельная кратность Кном
вторичной обмотки для защиты (для классов
точности 5Р, 10Р, 5PR и 10PR), не менее
10; 15; 20; 25; 30; 35
Номинальный коэффициент расширения тока Кх
вторичной обмотки для защиты (для классов
точности PX и PXR), не менее
10; 15; 20; 25; 30; 35
Симметрический номинальный коэффициент тока
короткого замыкания Кssc (для классов точности
TPX; TPY; TPZ), не менее
3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 25; 30; 35; 40; 50
Номинальный коэффициент расширенного тока
для переходного режима Кtd (для классов
точности TPX; TPY; TPZ), не менее
3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 25; 30; 35; 40; 50
Испытательное напряжение:
- одноминутное промышленной частоты,
для уровня изоляции «а», кВ
для уровня изоляции «б», кВ
- грозового импульса (полный импульс), кВ
28
42
75
50
65
125
80
95
190
Примечание: Бесплатно и Быстро довозим до транспортной компании ТК ПЭК, ТК Деловые Линии. Осуществляем поставки на всей территории России! Трансформаторы из наличия! Звоните сейчас!
