| Продам
|
Статус: Актуальна до 31.12.24 00:00
|
Просмотров: 392
| Название: |
Газопоршневая установка 100 кВт, ГПУ-100, ГПЭС-100, ГЭС-100, АП-100, KG-100, ЭГП-100, АГП-100, АГ-100, КГУ-100, ГГУ-100 |
||||||||||||
| Позиции: |
|
||||||||||||
| Фото: |
|
||||||||||||
| Производитель: | Россия, Компания Дизель Систем | ||||||||||||
|
Описание, характеристики, цена: |

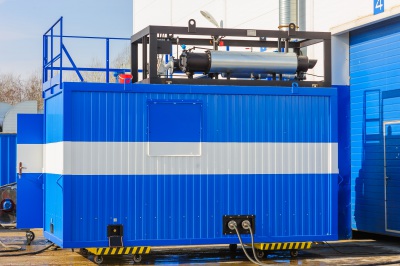

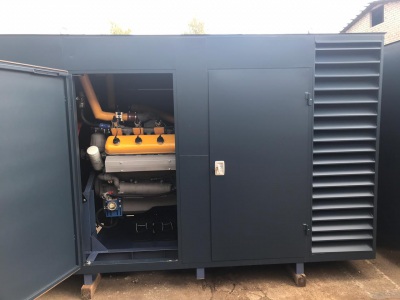

Газопоршневая электростанция 100 кВт (когенерационная установка 100 кВт Мини-ТЭЦ), ГПУ-100, ГПЭС-100, ЭГП-100, АГП-100, ГЭС-100, KG-100, АП-100, АГ-100, КГУ-100, ГГУ-100, двигатель ЯМЗ-238, в открытом и контейнерном исполнении, параллельная работа с сетью, синхронизация между собой Основные технические характеристики газопоршневого электроагрегата (газовый генератор) 100 кВт на базе двигателя ЯМЗ-238.Г: Наименование параметра Единицы измерения Значение Тип охлаждения Радиаторный Номинальная мощность (длительная) кВт / кВА 100 / 125 Максимальная часовая мощность кВт / кВА 110 / 137,5 Род тока переменный трехфазный Номинальное напряжение В 400 Номинальная частота Гц 50 Номинальный коэффициент мощности 0,8 Номинальный ток А 180 Частота вращения вала двигателя мин-1 1500 Давление газа 0,2-5 кг/см2 Удельный расход топлива при номинальной мощности 30 м3/ч Система охлаждения 36 Система смазки 34 Габаритные размеры без кожуха мм длина x ширина x высота 2430 x 1130 x 1525 Масса сухого агрегата Кг 2050 Ресурс до капитального ремонта м.ч. 50000 Первичный двигатель ЯМЗ-238.Г Генератор синхронный LSA 44.2 S7 (или аналог) Щит управления АГ-100.1 (ШУЭ-100.1) Комплектация и описание газопоршневого электроагрегата АГ-100С-Т400-1РН в контейнерном исполнении на базе двигателя ЯМЗ-238.Г: • Двигатель ЯМЗ-238.Г (4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, без наддува) оборудованный: зарядным генератором и стартером; газовым редуктором; системой топливоподачи; • Генератор силовой синхронный: LSA 44.2 S7 «Leroy Somer» Франция (или аналог); • Система охлаждения: водяным радиатором РВ-180; система охлаждения масла с масляным радиатором; • Тосол в системе охлаждения двигателя; • Дизельное масло в системе смазки двигателя; • Комплект АКБ и соединительный кабель; • Системы управления: газопоршневые электроагрегаты 1-й степени автоматизации не предназначенные для автоматической работы комплектуются ручными пультами управления – для управления ГПУ необходимо присутствие оператора; • Пульт – щит управления 1-й степени автоматизации на базе контроллера GC-600 (или аналог), цифровой дисплей русифицированный, оборудованный: системой дистанционного мониторинга и управления ГПУ; параллельной работой с сетью; режим параллельной работы генератора ГПУ с сетью в условиях регулирования отечественного рынка энергетики предполагает, главным образом, питание нагрузки потребителей одновременно от генератора и от сети без выдачи электроэнергии в общие сети. Сеть при этом покрывает лишь ту нагрузку, которую не может покрыть генератор газопоршневой электростанции, например, пиковую, или минимальную. для параллельной работы генератор должен быть синхронизирован с сетью. Основные параметры синхронизации, как правило, это напряжение и частота. синхронизация выполняется автоматическим контроллером генераторного агрегата и происходит между двумя устройствами – автоматическим силовым выключателем генератора (СВГ) и автоматическим силовым выключателем сети (СВС), устанавливаемым со стороны сети. Для организации синхронизации требуется измерение сетевого напряжения и тока, для чего на сетевом автомате устанавливаются измерительные трансформаторы тока и напряжения. Результаты измерений передаются в мультифункциональный измерительный прибор, который конвертирует данные аналоговые сигналы в цифровые и выдаёт соответствующий сигнал для синхронизации в систему управления установкой. Данный сигнал также используется для внешней задачи мощности генератора газопоршневой электростанции, т.к. без него генератор будет постоянно работать со 100% мощностью и излишки электроэнергии неизбежно будут передаваться в сеть. первая степень автоматизации – запуск станции по команде оператора с лицевой панели шкафа; подключение и отключение нагрузки оператором; измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции; измерение основных параметров генератора: напряжение, частота и сила тока; включение аварийной сигнализации и останов электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки. • Утепленный блок-контейнер «Север» (конструкция контейнера): утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель (сэндвич панели толщиной 100 мм) обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С; влажность: до 98% при + 25°С; наклон относительно горизонтальной плоскости: до 10 градусов; запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов); звуковое давление не более 70 dBA; степень огнестойкости: III, С1 согласно СНиП 21.01-97; пожарная категория: В2 (по НПБ 105-03); снеговой район: IV, V (СНиП 2.01.07-85); ветровой район: IV, V; сейсмостойкость: до 9 баллов; срок службы: не менее 20 лет; основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки.; в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер; стены и крыша контейнера изготовлены из сэндвич-панелей толщиной 100 мм. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера; основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн; все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации; температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева; внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте; блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц. входная дверь; люк ввода-вывода силовых и контрольных кабелей; цвет RAL синий или согласно требованиям заказчика; габариты блок контейнера (ДхШхВ) 4000 x 2400 x 2500 мм; общий вес 4000 кг; • Блок-контейнер «Север» оснащён следующими системами: автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе ДЭС. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений. алгоритм управления клапанами: - при неработающей ГПУ впускной и выпускной клапаны закрыты. - после запуска ГПУ (появлении напряжения на выходе) выпускной и впускной клапан открываются. - при подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны автоматически закрываются. АПС – автоматическая система порошкового пожаротушения типа «Буран»; ОПС – охранно-пожарная сигнализация типа «Гранит»; обогрев конвекторного типа 220В - для обогрева внутреннего пространства контейнера и запуска электроагрегата в холодный период времени; контейнер оборудован плафонами с лампочкой 24В (аварийное освещение), 220В (рабочее освещение) и проводкой с выключателями; аккумуляторные батареи 6СТ-132 и соединительный кабель – предназначены для питания стартера, а также системы аварийного освещения; система газовыхлопа; система собственных нужд; огнетушители; • Комплект эксплуатационной документации: паспорт двигателя; паспорт синхронного генератора; паспорт электроагрегата; паспорт пульта управления; руководство по эксплуатации электроагрегата; руководство по эксплуатации двигателя; руководство по эксплуатации синхронного генератора; руководство по эксплуатации пульта управления; сертификат на электроагрегат; сертификат на блок контейнер «Север»; • Условное обозначение электроагрегата АГ-100С-Т400-1РН: АГ – электроагрегат газопоршневой; 100 – номинальная мощность, кВт; С – стационарный; Т – трехфазный переменный ток; 400 – напряжение, В; 1 – степень автоматизации; Р – водовоздушная система охлаждения; Н – утепленный контейнер «Север»; • Условия поставки и порядок расчетов: предоплата 50% от общей суммы товара для принятия заказа в производство; окончательный расчет 50% производится по факту готовности или после приемки товара; срок отгрузки товара в течение 50-60 дней с момента зачисления предоплаты 50%; отгрузка товара осуществляется со склада продавца из г.Тутаев, Ярославская область; гарантийные обязательства составляют 12 месяцев с момента отгрузки или 3000 м/ч в зависимости от того, что наступит раньше. Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты. |
||||||||||||
| Примечание: | Газовый генератор 100 кВт и системы утилизации тепла (когенерация, Мини-ТЭЦ) | ||||||||||||
|
|
