Электроизоляционные масла, лаки и компаунды: свойства, теория

Содержание страницы

1. Нефтяные электроизоляционные масла: Физика и Химия
2. Электроизоляционные лаки и компаунды: Твердеющая защита
3. Интересные факты о жидких диэлектриках
4. Часто задаваемые вопросы (FAQ)
Заключение

Электроизоляционные материалы являются «кровеносной системой» высоковольтного оборудования. От их качества, чистоты и стабильности зависит надежность всей энергетической сети. История применения жидких диэлектриков берет свое начало в конце XIX века, когда с ростом напряжений возникла необходимость в среде, сочетающей высокие изолирующие свойства с эффективным теплоотводом. Первые эксперименты с нефтяными дистиллятами показали их превосходство над воздухом, что привело к созданию масляных трансформаторов.

В данном материале мы глубоко разберем физико-химические процессы в нефтяных маслах, их старение, методы диагностики (включая хроматографию), а также рассмотрим эволюцию твердеющих диэлектриков — лаков и компаундов, которые обеспечивают механическую целостность и герметичность изоляции.

1. Нефтяные электроизоляционные масла: Физика и Химия

Нефтяные электроизоляционные масла представляют собой сложную смесь углеводородов, получаемую в процессе фракционной перегонки нефти с последующей глубокой очисткой. В энергетике они выполняют критически важные функции, и их классификация зависит от области применения: трансформаторные, кабельные и конденсаторные масла.

Экспертное примечание: Химический состав
Основа масел — это неполярные углеводороды трех основных групп:

Алканы (парафины): Обеспечивают высокую химическую стабильность, но могут кристаллизоваться при низких температурах.
Нафтены (циклоалканы): Обладают низкой температурой застывания и хорошей растворяющей способностью для продуктов окисления, что предотвращает выпадение осадка. Это наиболее ценная фракция для трансформаторных масел.
Ароматические углеводороды: В малых количествах полезны (улучшают газостойкость), но в больших — снижают стойкость к окислению и повышают тангенс угла потерь.

1.1. Трансформаторное масло: Основа высоковольтной техники

Трансформаторное масло является самым массовым жидким диэлектриком. Визуальная диагностика масла — это первый этап оценки его состояния. Свежее масло имеет цвет от прозрачного до светло-соломенного.

Аналогия:
Представьте трансформаторное масло как кровь в организме человека. Пока она чистая и течет свободно, организм (трансформатор) работает нормально, охлаждается и защищен. Появление «тромбов» (шлама) и «инфекции» (влаги) приводит к перегреву и, в конечном итоге, к «инфаркту» — электрическому пробою.

Потемнение масла в процессе эксплуатации — тревожный сигнал. Переход окраски к темно-желтому или коричневому цвету свидетельствует о протекании реакций окисления (образование перекисей, кислот) и появлении коллоидных частиц шлама. Смолистые соединения, являющиеся продуктами полимеризации окисленных углеводородов, ухудшают теплоотвод, оседая на обмотках («ошламление»).

Функциональное назначение

В силовых трансформаторах, реакторах и вводах масло выполняет триаду функций:

Электрическая изоляция: Масло заполняет поры в твердой изоляции (картоне, бумаге), вытесняя воздух. Поскольку диэлектрическая прочность масла (\( E_{br} \approx 10…25 \) кВ/мм) значительно выше прочности воздуха (\( E_{br} \approx 3 \) кВ/мм), общая электрическая прочность конструкции возрастает в разы.
Теплоотвод (Охлаждение): За счет конвекции масло отбирает тепло от нагретых токоведущих частей и передает его стенкам бака или радиаторам. Эффективность охлаждения напрямую зависит от вязкости масла.
Дугогашение: В масляных выключателях и устройствах РПН (Регулирование Под Напряжением) масло гасит дугу. При возникновении дуги масло разлагается с бурным выделением газов (преимущественно водорода \( H_2 \)). Водород обладает высокой теплопроводностью и создает высокое давление в газовом пузыре, что интенсивно охлаждает ствол дуги и способствует ее деионизации.

Внимание! Основные недостатки минерального масла — это его горючесть и высокая гигроскопичность (способность впитывать влагу из атмосферы). Всего 0.005% воды по массе (50 ppm) могут снизить пробивное напряжение масла в 2-3 раза!

1.2. Конструктивные особенности масляного оборудования

Для компенсации недостатков масла (окисление, увлажнение) применяются специальные системы защиты. Рассмотрим устройство силового трансформатора.

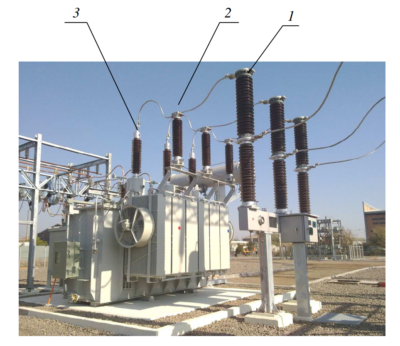

Рис. 1. Элементы системы маслозащиты и охлаждения высоковольтного силового трансформатора

Согласно схеме на рисунке 1, основными узлами являются:

Бак с маслом (1): Основной резервуар, где размещена активная часть (магнитопровод и обмотки).
Расширитель (2): Компенсирует температурные изменения объема масла. При нагреве масло расширяется и перетекает в расширитель, при остывании — уходит обратно. Это уменьшает площадь контакта горячего масла с воздухом.
Маслонаполненный ввод (3): Изолятор сложной конструкции, внутри которого находится масло и бумажные барьеры для выравнивания электрического поля при вводе высокого напряжения в бак.
Термосифонный фильтр (4): Устройство непрерывной регенерации. За счет естественной тепловой конвекции масло проходит через этот фильтр, заполненный сорбентом, очищаясь от продуктов старения.
Устройство РПН (5): Переключатель ответвлений обмоток для регулирования напряжения. Часто размещается в отдельном масляном отсеке, так как его работа сопровождается искрением, загрязняющим масло.
Емкость с силикагелем (6) — Воздухоосушитель: «Легкие» трансформатора. При остывании трансформатор «вдыхает» воздух через эту емкость. Силикагель осушает воздух, предотвращая попадание влаги в масло.

1.3. Регенерация и сушка масла

Продление срока службы масла (эксплуатационный ресурс может достигать 30–40 лет) достигается методами регенерации. Это комплексный физико-химический процесс.

Технологии очистки:

Механическая очистка: Фильтрация через пресс-фильтры удаляет твердые примеси (волокна бумаги, нагар).
Магнитная сепарация: Удаление микроскопической металлической пыли, образующейся при износе маслонасосов или вибрации сердечника.
Дегазация и сушка:
- Центрифугирование: Использует разницу плотностей воды и масла. В центрифуге тяжелая вода и шлам отбрасываются к стенкам барабана.
- Адсорбционная сушка: Пропускание через цеолиты или силикагель. Индикаторный силикагель (пропитанный солями кобальта) меняет цвет с голубого на розовый при насыщении влагой, сигнализируя о необходимости замены.
- Термовакуумная сушка: Наиболее эффективный метод. Распыление нагретого масла в вакуумной камере позволяет удалить не только эмульсионную, но и растворенную воду и газы.

1.4. Электрическая прочность и стандарты

Требования к пробивному напряжению (электрической прочности) жестко регламентированы и зависят от класса напряжения оборудования. Проверка осуществляется в стандартном разряднике (обычно с полусферическими электродами или электродами грибовидной формы по ГОСТ 6581-75) с зазором 2.5 мм.

Важно понимать, что табличные значения — это минимально допустимые пороги для эксплуатационного масла. Для свежего масла (перед заливкой) требования выше на 10-15%.

Таблица 1. Нормы пробивного напряжения трансформаторного масла (согласно ПУЭ и РД)
Класс напряжения оборудования, кВ	Минимальное пробивное напряжение, кВ (в стандартном разряднике 2.5 мм)
До 15 кВ	25 (для свежего) / 20 (эксплуатационное)
15 … 35 кВ	30 / 25
60 … 150 кВ	40 / 35
220 … 500 кВ	50 / 45
750 кВ и выше	60 / 55

Примечание: В исходном запросе приведены упрощенные данные. Выше представлена таблица, более приближенная к реальным эксплуатационным нормам (РД 34.45-51.300-97).

1.5. Физико-химические показатели качества

Температура вспышки и самовоспламенения

Температура вспышки — показатель безопасности и летучести масла. Это минимальная температура, при которой смесь паров масла с воздухом вспыхивает от открытого огня. По ГОСТ для свежего масла она должна быть не ниже 135 °C (для ГК — не ниже 150 °C). Резкое снижение температуры вспышки (на 5°C и более) говорит о термическом разложении масла внутри трансформатора («крекинг») с образованием легколетучих фракций.

Температура самовоспламенения — обычно превышает 350–400 °C, что дает запас прочности при аварийных перегревах.

Вязкость и низкотемпературные свойства

Кинематическая вязкость (\( \nu \)) определяет способность масла циркулировать и отводить тепло. При низких температурах (пусковые режимы зимой) масло не должно загустевать.
Температура застывания (потеря подвижности) для арктических масел может достигать -45°C и ниже.

Диэлектрические потери (\( \tan \delta \))

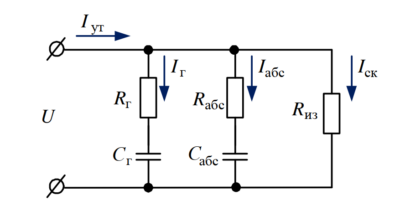

Тангенс угла диэлектрических потерь является интегральным показателем чистоты диэлектрика. Формально он выражается как отношение активного тока утечки \( I_R \) к емкостному току \( I_C \):

\tan \delta = \frac{I_R}{I_C} \approx \frac{P}{\omega C U^2}

Рост \( \tan \delta \) указывает на общее загрязнение, увлажнение или старение масла, даже если пробивное напряжение еще в норме. Это наиболее чувствительный параметр для ранней диагностики.

Антиокислительные присадки (Ингибиторы)

Для блокировки цепных реакций окисления в масла добавляют ингибиторы. Самый известный — Ионол (2,6-дитретбутил-4-метилфенол, он же Агидол-1). Он работает как «ловушка» для свободных радикалов. Масла делятся на ингибированные (с присадкой) и неингибированные.

Таблица 2. Характеристики основных марок трансформаторных масел (РФ)
Марка масла	Технология получения	Наличие ингибитора	Рекомендуемый класс напряжения	\( \tan \delta \) при 90°C, %, не более
ТКп	Кислотно-щелочная очистка (устаревшая)	Ионол	до 500 кВ	2.2 (высокий)
ГК	Гидрокрекинг (современная)	Ионол	110 кВ и выше (вплоть до 1150 кВ)	0.5
ВГ	Гидрокаталитическая очистка	Ионол	все классы напряжений	0.5
Т-1500	Селективная очистка фенолом	Ионол	до 220 кВ	1.5

1.6. Хроматографический анализ растворенных газов (ХАРГ / DGA)

Современная диагностика немыслима без хроматографии. При различных дефектах внутри трансформатора молекулы масла разрушаются специфическим образом, выделяя газы, которые растворяются в масле. Хроматограф измеряет их концентрации.

Интерпретация газов:

Водород (\( H_2 \)): Частичные разряды, искрение.
Ацетилен (\( C_2H_2 \)): Электрическая дуга (опаснейший признак!).
Метан (\( CH_4 \)), Этан (\( C_2H_6 \)): Термический нагрев масла.
Угарный газ (\( CO \)) и \( CO_2 \): Старение твердой изоляции (бумаги).

1.7. Кабельные и конденсаторные масла

Кабельные масла (например, марки С-220) отличаются высокой вязкостью. Это необходимо, чтобы масло не стекало вниз вдоль кабельной линии под действием гравитации, оголяя изоляцию на верхних участках. Они используются для пропитки бумажной изоляции маслонаполненных кабелей высокого давления.

Конденсаторные масла должны обеспечивать максимальную емкость конденсатора, поэтому ключевым требованием к ним является повышенная диэлектрическая проницаемость (\( \varepsilon \)) и стабильность на высоких частотах. Часто используются синтетические жидкости (например, на основе фенилксилилэтана) вместо минеральных масел.

2. Электроизоляционные лаки и компаунды: Твердеющая защита

Если масла обеспечивают «жидкую» защиту и охлаждение, то лаки и компаунды отвечают за монолитность конструкции, механическую прочность и защиту от влаги обмоток электрических машин и аппаратов.

2.1. Лаки: Состав и классификация

Лак — это коллоидный раствор пленкообразующего вещества (основы) в летучем растворителе. Физика процесса отверждения проста: растворитель испаряется, а основа полимеризуется, образуя твердую пленку.

Типы лаков по назначению:

Пропиточные лаки (Например, МЛ-92, ФЛ-98):Используются для заполнения пустот в обмотках электродвигателей и трансформаторов. Пропитка вытесняет воздух (плохой теплопроводник и слабый диэлектрик) и склеивает витки проводов в единый монолит, предотвращая их вибрацию под действием электромагнитных сил.
Покрывные лаки (Например, БТ-99, ГФ-95):Создают на поверхности уже пропитанной обмотки гладкую, глянцевую пленку. Она обладает низкой адгезией к пыли (грязь не прилипает) и высокой гидрофобностью (отталкивает воду). Это резко повышает поверхностное сопротивление и трекингостойкость.
Клеящие лаки:Специализированные составы для склейки слюды при производстве миканитов или склейки листов электротехнической стали.

Пигментированные эмали: Введение в лак неорганических пигментов (оксидов железа, цинка) повышает твердость пленки, ее дугостойкость и теплопроводность, но может незначительно снизить объемное сопротивление.

2.2. Компаунды: Монолитная изоляция

Компаунд отличается от лака полным отсутствием растворителя. Это 100% сухой остаток. При отверждении (полимеризации) он не дает усадки, связанной с испарением летучих фракций, что позволяет заливать большие объемы без образования пустот и трещин.

Виды компаундов:

Термопластичные (Битумные): Размягчаются при нагреве. Дешевые, используются для заливки муфт кабелей до 10 кВ. Недостаток — могут вытечь при перегрузке.
Термореактивные (Эпоксидные, Полиэфирные): После отверждения (сшивки молекул) не плавятся даже при высоких температурах. Это необратимый процесс.

2.3. Литая изоляция в современном оборудовании

Революцией в среднем напряжении (6–35 кВ) стало массовое внедрение эпоксидных компаундов.

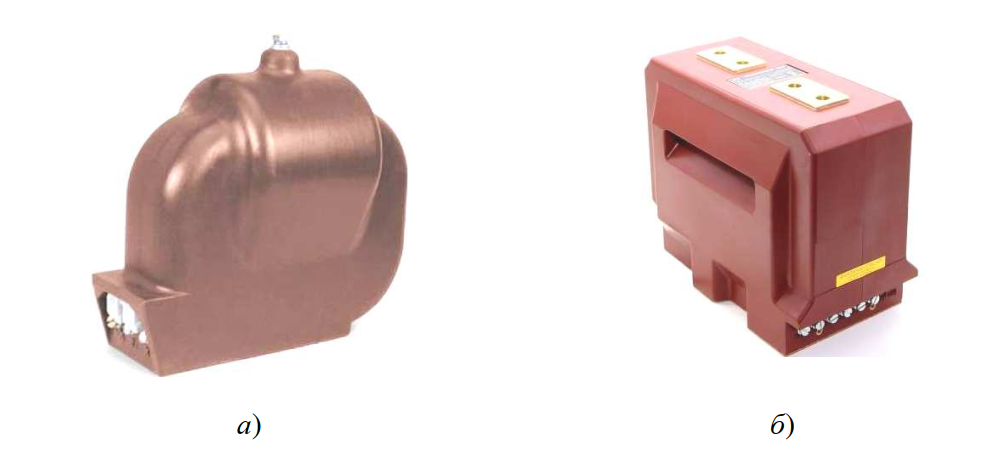

Рис. 2. Измерительные трансформаторы с литой эпоксидной изоляцией: а — Трансформатор напряжения заземляемый (ЗНОЛ-10); б — Трансформатор тока опорный (ТОЛ-10).

На рисунке 2 представлены современные аппараты:

(а) ЗНОЛ-10: Активная часть полностью залита эпоксидным компаундом в вакууме. Компаунд выполняет роль корпуса, главной изоляции и несущей конструкции. Буква «Л» в маркировке означает «Литая изоляция».
(б) ТОЛ-10: Аналогичная конструкция для трансформатора тока.

Таблица 3. Сравнение масляной и литой изоляции (Экспертный анализ)

Характеристика	Масляная изоляция (Трансформаторное масло)	Литая изоляция (Эпоксидный компаунд)
Пожаробезопасность	Низкая (Масло горит)	Высокая (Трудногорючий, самозатухающий материал)
Обслуживание	Требует контроля уровня, отбора проб, доливки, замены силикагеля	Необслуживаемая («Поставил и забыл»)
Ремонтопригодность	Высокая (можно заменить масло, перемотать обмотку)	Нулевая (монолит неразборен, при пробое меняется весь аппарат)
Устойчивость к ЧР	Масло «самозалечивается» при малых разрядах	Накапливает дефекты (трекинг, дендриты)
Стоимость	Ниже	Выше
Экология	Риск утечки в грунт	Безопасна

3. Интересные факты о жидких диэлектриках

Мир электроизоляционных материалов скрывает множество неочевидных деталей, от которых зависит свет в наших домах.

Объемы гигантов. В бак одного сверхмощного силового трансформатора (напряжением 500–1150 кВ) заливается до 60–100 тонн масла. Это сопоставимо с объемом полутора железнодорожных цистерн. Масло составляет около 20–30% от общей массы трансформатора.
Смертельная «чайная ложка». Трансформаторное масло обладает невероятной чувствительностью к воде. Попадание всего 50 граммов воды на тонну масла (концентрация 50 ppm) снижает его электрическую прочность в 3 раза, превращая отличный изолятор в проводник, что гарантированно приводит к аварии.
Химическая память. Масло работает как «черный ящик» самолета. Растворенные в нем газы хранят историю всех перегревов и разрядов за весь период эксплуатации (20–30 лет). Даже если трансформатор сейчас работает нормально, хроматографический анализ покажет, был ли у него «сердечный приступ» 5 лет назад.
«Кровь» трансформатора. Скорость циркуляции масла в мощных трансформаторах с принудительным охлаждением может достигать кубометров в минуту. Если насосы остановятся, массивный агрегат перегреется и выйдет из строя всего за пару часов, несмотря на свой огромный вес и теплоемкость.
Съедобная изоляция. Современная альтернатива нефтяным маслам — синтетические и натуральные эфиры, которые производят из рапсового или соевого масла. Они биоразлагаемы на 97% и теоретически «съедобны» (до добавления химических присадок), но главное их преимущество — они почти не горят (температура вспышки >300°C).
Арктический парадокс. При температуре -45°C обычное масло густеет и становится похожим на засахаренный мед. Если попытаться включить «замерзший» трансформатор под полную нагрузку, густое масло не успеет отвести тепло от обмоток, и они могут сгореть, будучи погруженными в ледяную жидкость.
Цветовая индикация опасности. Силикагель, используемый для сушки воздуха, изначально прозрачен. Его окрашивают солями кобальта (синий цвет), которые при увлажнении становятся розовыми. В Европе сейчас переходят на оранжевый индикатор (становится зеленым), так как хлорид кобальта признан канцерогеном.

4. Часто задаваемые вопросы (FAQ)

Можно ли смешивать трансформаторные масла разных марок?

Смешивание допускается, но с большими оговорками. Масла должны иметь схожую область применения и, желательно, одинаковый тип присадок (ингибированные с ингибированными). Согласно РД 34.45-51.300-97, смесь проверяют на стабильность против окисления. Если смешать качественное масло ГК (гидрокрекинг) со старым маслом кислотной очистки, свойства смеси ухудшатся до уровня худшего компонента.

Почему трансформаторное масло пахнет гарью или ацетоном?

Резкий, кислый запах или запах гари — верный признак серьезных проблем. Это означает, что внутри оборудования происходят процессы термического разложения масла (крекинг) или горение дуги. В этом случае эксплуатацию нужно немедленно остановить и отобрать пробу на хроматографический анализ (ХАРГ), чтобы избежать взрыва.

В чем принципиальная разница между лаком и компаундом?

Главное отличие — наличие растворителя. Лак содержит до 50-60% летучего растворителя, который должен испариться для затвердевания пленки. Компаунд — это 100% сухой остаток (смола + отвердитель). При отверждении компаунда ничего не испаряется, поэтому им можно заливать толстые слои и большие объемы без риска образования пустот и пор.

Как часто нужно менять масло в трансформаторе?

В отличие от автомобильного двигателя, в трансформаторах масло не меняют «по пробегу». Его эксплуатируют «по состоянию». При ухудшении показателей (пробой, tgδ, кислотное число) масло сначала подвергают очистке, сушке и регенерации (восстановлению). Полная замена масла — это дорогостоящая и редкая процедура, выполняемая обычно при капитальном ремонте (раз в 10–15 лет) или при критическом старении.

Зачем масло сушат в вакууме, если можно просто нагреть?

Простой нагрев при атмосферном давлении удаляет только эмульсионную воду. Вакуумная сушка (распыление горячего масла в вакуумной колонне) позволяет удалить растворенную влагу и воздух. Без дегазации (удаления воздуха) масло будет быстро окисляться, а пузырьки воздуха в высоковольтном поле станут источниками частичных разрядов, разрушающих изоляцию.

Заключение

Жидкие и твердеющие диэлектрики остаются фундаментом высоковольтной энергетики. Несмотря на развитие сухих трансформаторов и элегазового оборудования (КРУЭ), нефтяные масла удерживают лидерство в сверхвысоких напряжениях благодаря способности к самовосстановлению и эффективному охлаждению.

Будущее отрасли связано с переходом на биоразлагаемые синтетические и натуральные эфиры, повышением точности хроматографической диагностики и совершенствованием эпоксидных рецептур для работы в экстремальных климатических условиях. Понимание свойств этих материалов — залог безаварийной работы энергосистем.

Список литературы

Липштейн Р. А., Шахнович М. И. Трансформаторное масло. — 3-е изд., перераб. и доп. — М.: Энергоатомиздат, 1983. — 296 с.
Колесов С. Н., Колесов И. С. Электротехническое материаловедение: учебник для вузов. — 2-е изд., перераб. и доп. — М.: Юрайт, 2023. — 469 с.
Львов М. Ю. Анализ и оценка технического состояния силовых трансформаторов. — М.: НТФ «Энергопрогресс», 2010. — 96 с.

Нормативная база

ГОСТ Р 54331–2011 (МЭК 60296:2003) — национальный стандарт Российской Федерации, который называется «Жидкости для применения в электротехнике. Неиспользованные нефтяные изоляционные масла для трансформаторов и выключателей. Технические условия».
ГОСТ 6581-75 — Материалы электроизоляционные жидкие. Методы электрических испытаний.
ГОСТ 3127-46 — Лаки электроизоляционные пропиточные.
РД 34.45-51.300-97 — Объем и нормы испытаний электрооборудования.
СТО 56947004-29.180.010.008-2008 — Методические указания по диагностике состояния изоляции высоковольтного оборудования (ФСК ЕЭС).
