Устройство и принцип действия трансформаторов

Содержание страницы

Физические основы и устройство
Конструктивные особенности и материалы
Режимы работы трансформатора
Сравнительная таблица: Идеальный и Реальный трансформатор
Преимущества и недостатки трансформаторного преобразования
Интересные факты о трансформаторах
Часто задаваемые вопросы (FAQ)
Заключение

Трансформатор — это статическое электромагнитное устройство, предназначенное для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты. Основой его работы служит фундаментальный закон электромагнитной индукции.

Исторически развитие трансформаторов началось с открытий М. Фарадея (1831 г.) и работ П.Н. Яблочкова (1876 г.), предложившего использовать индукционные катушки с разомкнутым сердечником для питания свечей («Свеча Яблочкова»). Позже, в 1889 году, М.О. Доливо-Добровольский разработал один из первых промышленных трёхфазных трансформаторов с замкнутым магнитопроводом, конструкция которого стала прообразом современных силовых установок.

Замкнутый магнитопровод позволил кардинально повысить КПД устройства и сделало возможным передачу электроэнергии на большие расстояния.

Физические основы и устройство

Трансформатор представляет собой устройство, функционирование которого базируется на явлении взаимоиндукции. Его ключевая задача — преобразование значений и фаз переменных напряжений и токов без изменения частоты исходного сигнала.

Конструктивно простейший трансформатор состоит из двух основных элементов: ферромагнитного магнитопровода и двух обмоток, изолированных как друг от друга, так и от сердечника (см. Рисунок 1). Обмотки классифицируются следующим образом:

Первичная обмотка — подключается к источнику переменного напряжения (сети).
Вторичная обмотка — к ней подключается потребитель энергии (нагрузка $ Z_н $).

Принцип действия можно описать следующей последовательностью электромагнитных процессов. Переменный ток $ i_1 $, протекающий по виткам первичной обмотки, создает в магнитопроводе переменный магнитный поток $ \Phi $. Этот поток замыкается по сердечнику и пронизывает (сцепляется) с витками первичной обмотки $ w_1 $, наводя в них электродвижущую силу (ЭДС) самоиндукции.

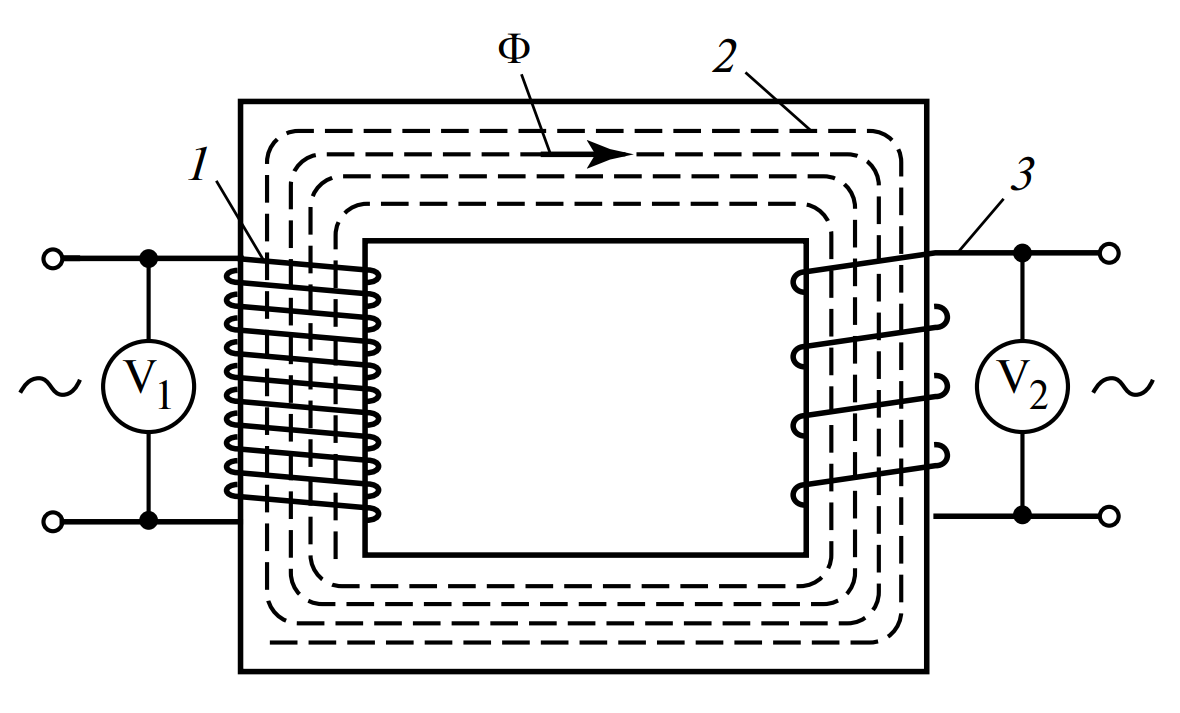

Рисунок 1. Схема двухобмоточного трансформатора:
1 — первичная обмотка; 2 — магнитопровод; 3 — вторичная обмотка

Согласно закону электромагнитной индукции Фарадея-Максвелла, мгновенное значение ЭДС в первичной обмотке $ e_1 $ определяется скоростью изменения магнитного потока:

$$ e_1 = -w_1 \frac{d\Phi}{dt} $$

Поскольку магнитопровод (деталь 2 на рис. 1) является общим для обеих катушек, тот же самый магнитный поток $ \Phi $ пересекает витки вторичной обмотки $ w_2 $ (деталь 3). В результате, вследствие явления взаимоиндукции, во вторичной цепи также генерируется ЭДС $ e_2 $:

$$ e_2 = -w_2 \frac{d\Phi}{dt} $$

Коэффициент трансформации

Важнейшей характеристикой устройства является соотношение электродвижущих сил обмоток. Отношение ЭДС в любой момент времени прямо пропорционально отношению числа витков. Это соотношение называется коэффициентом трансформации $ n $ (в некоторых источниках обозначается как $ k $):

$$ n = \frac{e_1}{e_2} = \frac{w_1}{w_2} $$

На практике часто оперируют действующими (эффективными) значениями напряжений. При работе трансформатора в режиме холостого хода (когда цепь вторичной обмотки разомкнута и ток нагрузки равен нулю), падением напряжения в первичной обмотке можно пренебречь из-за его малости. В этом случае отношение действующих значений напряжений на зажимах обмоток практически равно коэффициенту трансформации:

$$ n \approx \frac{U_1}{U_2} = \frac{w_1}{w_2} $$

Изменяя количество витков обмоток $ w_1 $ и $ w_2 $, можно регулировать напряжение $ U_2 $ на приемнике, осуществляя повышение или понижение входного напряжения $ U_1 $. Если $ n > 1 $, трансформатор является понижающим, если $ n < 1 $ — повышающим.

Конструктивные особенности и материалы

Для обеспечения высокой эффективности современные трансформаторы имеют сложную конструкцию, минимизирующую потери энергии.

Магнитопровод (сердечник). Выполняется не из сплошного куска металла, а набирается из тонких листов (обычно 0,35–0,5 мм) электротехнической стали. Листы изолируются друг от друга лаком или оксидной пленкой. Это необходимо для уменьшения вихревых токов (токов Фуко), которые вызывают нагрев стали.
- Стержневой тип: обмотки охватывают стержни сердечника. Наиболее распространен в силовых установках.
- Броневой тип: сердечник частично охватывает обмотки, создавая «броню».
Обмотки. Изготавливаются из медного или алюминиевого провода прямоугольного или круглого сечения. Изоляция проводов должна выдерживать высокие температуры и электрические перенапряжения.

Режимы работы трансформатора

Для полного понимания работы устройства необходимо рассмотреть три основных режима:

1. Режим холостого хода (ХХ). Вторичная обмотка разомкнута ($ I_2 = 0 $). Ток в первичной обмотке мал (обычно 3-10% от номинального) и расходуется в основном на создание магнитного потока и покрытие потерь в стали. Этот режим используется для определения коэффициента трансформации и потерь в стали.
2. Рабочий режим (режим нагрузки). К вторичной обмотке подключен потребитель $ Z_н $. Во вторичной цепи протекает ток $ I_2 $, который, согласно правилу Ленца, создает свой магнитный поток, направленный встречно основному потоку. Это приводит к размагничиванию сердечника, снижению ЭДС первичной обмотки и, как следствие, автоматическому увеличению тока $ I_1 $ из сети для восстановления баланса мощностей.
3. Режим короткого замыкания (КЗ). Выводы вторичной обмотки замкнуты накоротко ($ Z_н \to 0 $). В этом режиме токи могут превышать номинальные в десятки раз, что вызывает разрушительный перегрев и механические деформации обмоток. Однако, опыт короткого замыкания при пониженном напряжении является важным методом диагностики для определения потерь в меди обмоток.

Сравнительная таблица: Идеальный и Реальный трансформатор

Для учебных целей часто используют модель идеального трансформатора. Ниже приведено сравнение, помогающее понять физику реальных процессов.

Характеристика	Идеальный трансформатор	Реальный технический трансформатор
Активное сопротивление обмоток	Отсутствует ($ R = 0 $)	Присутствует, вызывает нагрев проводов (потери в меди, $ I^2R $)
Потери в магнитопроводе	Отсутствуют	Присутствуют: потери на гистерезис (перемагничивание) и вихревые токи
Магнитный поток рассеяния	Весь поток замыкается по сердечнику ($ \Phi_{s} = 0 $)	Часть потока замыкается по воздуху, не сцепляясь со вторичной обмоткой, создавая индуктивное падение напряжения
КПД	100%	Высокий, но меньше 100% (обычно 95-99% для мощных силовых агрегатов)
Кривая намагничивания	Линейная	Нелинейная (насыщение стали), что приводит к искажению формы тока

Преимущества и недостатки трансформаторного преобразования

Преимущества:

Высокий КПД: Из-за отсутствия вращающихся частей механические потери отсутствуют, что делает трансформатор одной из самых эффективных электрических машин.
Надежность и долговечность: Простота конструкции обеспечивает длительный срок службы (25-40 лет и более).
Гальваническая развязка: Первичная и вторичная цепи электрически не связаны (кроме автотрансформаторов), что обеспечивает электробезопасность.

Недостатки:

Зависимость от частоты: С уменьшением частоты габариты трансформатора при той же мощности существенно растут (поэтому авиационные трансформаторы на 400 Гц легче промышленных на 50 Гц).
Невозможность работы на постоянном токе: Для трансформации DC требуется дополнительное инверторное оборудование.
Акустический шум: Вибрация пластин сердечника (магнитострикция) вызывает характерный гул.

Интересные факты о трансформаторах

Эффект магнитострикции. Знакомое всем «гудение» трансформатора вызвано не механической вибрацией обмоток, а физическим изменением геометрических размеров кристаллической решетки стали при намагничивании. Листы сердечника буквально сжимаются и разжимаются с частотой 100 раз в секунду (при частоте сети 50 Гц).
КПД до 99.8%. Сверхмощные силовые трансформаторы (сотни мегаватт) имеют один из самых высоких показателей КПД среди всех созданных человеком механизмов.
Опасность пусковых токов. В момент включения мощного трансформатора в сеть может возникнуть бросок тока (inrush current), превышающий номинальный в 5-10 раз, что иногда ошибочно воспринимается защитой как короткое замыкание.
Масло как компонент. Трансформаторное масло выполняет двойную функцию: оно не только охлаждает активную часть, но и является мощным диэлектриком, предотвращающим пробой между обмотками.
Битва токов. Именно изобретение эффективного трансформатора обеспечило победу переменного тока (Никола Тесла / Вестингауз) над постоянным током (Томас Эдисон) в «Войне токов», так как позволило передавать энергию на сотни километров с минимальными потерями.
«Дыхание» трансформатора. При нагреве масло расширяется, а при остывании сжимается. Для компенсации этого процесса мощные трансформаторы снабжены расширительным баком, через который устройство буквально «дышит» воздухом из атмосферы (через силикагелевый осушитель).
Взрывобезопасность. Крупные трансформаторы оснащаются «выхлопной трубой» (или предохранительным клапаном). При внутреннем пробое мгновенно вскипает масло, образуется газ, и чтобы бак не разорвало, газы сбрасываются через эту трубу.

Часто задаваемые вопросы (FAQ)

1. Почему трансформатор не работает на постоянном токе?

Трансформатор работает за счет изменения магнитного потока во времени ($ d\Phi/dt $). Постоянный ток создает постоянное магнитное поле, которое не меняется, следовательно, ЭДС индукции во вторичной обмотке не наводится. Более того, подключение к источнику постоянного тока опасно: индуктивное сопротивление исчезает, остается только малое активное сопротивление провода, что приведет к перегоранию обмотки.

2. Зачем сердечник делают из отдельных пластин?

Для борьбы с вихревыми токами (токами Фуко). Если бы сердечник был сплошным, он представлял бы собой короткозамкнутый виток с малым сопротивлением. Вихревые токи разогрели бы его докрасна. Изолированные пластины разрывают пути протекания этих токов, минимизируя тепловые потери.

3. Что такое напряжение короткого замыкания ($ U_к $)?

Это важный параметр, указываемый на шильдике. Он показывает, какое напряжение (в % от номинального) нужно подвести к первичной обмотке, чтобы при короткозамкнутой вторичной обмотке в цепях потекли номинальные токи. Этот параметр характеризует полное внутреннее сопротивление трансформатора.

4. Можно ли подключить трансформатор «задом наперед»?

Теоретически да. Понижающий трансформатор (например, 220В/12В) можно использовать как повышающий, подав 12В переменного тока на низковольтную обмотку. Однако на практике нужно учитывать изоляцию обмоток и допустимые токи, чтобы не допустить пробоя или перегрева.

5. В чем разница между сухим и масляным трансформатором?

В масляных трансформаторах обмотки погружены в бак с маслом для охлаждения и изоляции. Они дешевле и компактнее при больших мощностях, но пожароопасны. Сухие трансформаторы (охлаждение воздухом или литой смолой) пожаробезопасны и экологичны, поэтому их чаще используют внутри жилых и общественных зданий.

Заключение

Трансформатор остается ключевым звеном в современной электроэнергетике. Его способность эффективно изменять уровни напряжения позволяет передавать энергию на огромные расстояния с минимальными потерями (используя высокое напряжение) и безопасно распределять её потребителям (используя низкое напряжение). Понимание физики его работы, основанной на законах Фарадея, и знание эксплуатационных характеристик необходимо любому специалисту в области электротехники.

Нормативная база

ГОСТ Р 52719-2007 — Трансформаторы силовые. Общие технические условия. (Основной действующий стандарт в РФ для силовых трансформаторов).
ГОСТ 16110-82 — Трансформаторы силовые. Термины и определения.
ГОСТ 3484.1-88 — Трансформаторы силовые. Методы электромагнитных испытаний.
Правила устройства электроустановок (ПУЭ), Глава 4.2 — Распределительные устройства и подстанции напряжением выше 1 кВ.

Список рекомендуемой литературы

Бессонов Л.А. Теоретические основы электротехники. Электрические цепи. — М.: Юрайт, 2023. (Фундаментальный учебник, подробно описывающий физику процессов в линейных и нелинейных цепях).
Вольдек А.И. Электрические машины. Учебник для вузов. — СПб.: Питер, 2010. (Классический труд, содержащий детальный разбор теории и конструкции трансформаторов).
Кацман М.М. Электрические машины: Учебник для студ. учреждений сред. проф. образования. — М.: Издательский центр «Академия», 2017. (Отличается доступной подачей материала, идеален для начального понимания).
