Виды поляризации диэлектриков и их влияние на изоляцию

Содержание страницы

1. Физическая природа поляризации
2. Классификация диэлектриков по строению молекул
3. Динамика процесса поляризации
4. Классификация видов поляризации
5. Таблица сравнения типов поляризации
6. Диэлектрическая проницаемость и емкость
7. Альтернативные механизмы поляризации
8. Интересные факты о поляризации
9. Часто задаваемые вопросы (FAQ)
Заключение

Поляризация диэлектриков — это фундаментальный физический процесс ограниченного смещения связанных зарядов (электронов, ионов) или ориентации электрических диполей внутри материала под воздействием внешнего электрического поля. Результатом этого процесса является возникновение макроскопического собственного электрического поля диэлектрика, направленного против внешнего поля.

Историческая справка: Первые представления о поляризации были введены Майклом Фарадеем в 1837 году. Именно он предложил термин «диэлектрик» и предположил, что индукция передается от частицы к частице. Позже Джеймс Клерк Максвелл математически описал это явление, введя понятие тока смещения. В начале XX века Петер Дебай разработал теорию полярных молекул, объяснив зависимость поляризации от температуры и частоты.

1. Физическая природа поляризации

Любое вещество состоит из атомов и молекул, которые несут в себе электрические заряды. В проводниках (металлах) существуют свободные носители заряда, способные перемещаться на большие расстояния. В отличие от них, в диэлектриках (изоляторах) заряды являются связанными. Они не могут покинуть пределы молекулы или кристаллической решетки, но могут смещаться относительно своего положения равновесия.
Процесс поляризации базируется на фундаментальном законе электростатики: разноименные заряды притягиваются, а одноименные — отталкиваются. Когда диэлектрик помещается во внешнее поле, положительные заряды (ядра) смещаются по полю, а отрицательные (электронные оболочки) — против поля.

1.1. Модель элементарного диполя

Для понимания процессов на микроуровне удобно использовать модель электрического диполя. Диполь — это система из двух равных по модулю, но противоположных по знаку точечных зарядов \( +q \) и \( -q \), расположенных на расстоянии \( l \) друг от друга.

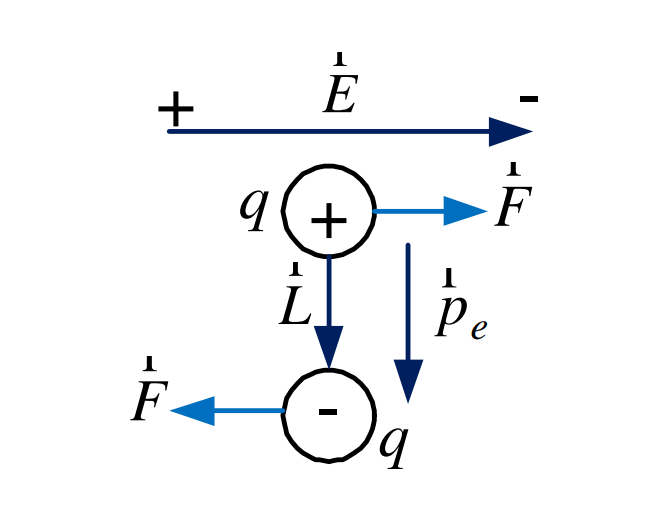

Рис. 1. Диполь во внешнем электрическом поле. Показано возникновение пары кулоновских сил \( \vec{F} \), стремящихся развернуть диполь вдоль силовых линий поля \( \vec{E} \).

На рисунке 1 показан механизм воздействия поля на диполь. Во внешнем поле с напряженностью \( \vec{E} \) на заряды действуют силы:

\vec{F} = q\vec{E}

Эти силы создают вращающий момент, который стремится ориентировать диполь вдоль силовых линий поля. Основной количественной характеристикой диполя является электрический дипольный момент \( \vec{p}_e \):

\vec{p}_e = q \vec{l}

где \( \vec{l} \) — вектор, проведенный от отрицательного заряда к положительному.

1.2. Вектор поляризованности

Для описания состояния всего объема вещества, содержащего огромное количество молекул (порядка \( 10^{23} \)), используется макроскопический параметр — вектор поляризованности (или просто поляризованность) \( \vec{P} \). Это векторная величина, равная дипольному моменту единицы объема диэлектрика.

\vec{P} = \frac{1}{V} \sum_{i=1}^{n} \vec{p}_{ei}

где:
\( V \) — физически малый объем диэлектрика;
\( n \) — количество молекул (диполей) в этом объеме;
\( \vec{p}_{ei} \) — дипольный момент \( i \)-й молекулы.

Аналогия: Представьте толпу людей на площади (молекулы), которые смотрят в разные стороны. Вектор поляризованности — это «среднее направление взгляда» толпы. Если все смотрят хаотично — поляризация равна нулю. Если на сцене происходит что-то интересное (включили поле), большинство людей поворачивается в одну сторону — поляризация становится максимальной.

2. Классификация диэлектриков по строению молекул

Способность к поляризации напрямую зависит от химического строения вещества. При отсутствии внешнего поля диэлектрики делятся на две большие группы.

2.1. Неполярные диэлектрики (Нейтральные)

Молекулы таких веществ имеют симметричное строение. Центры тяжести положительных и отрицательных зарядов в них совпадают. Собственный дипольный момент молекулы в отсутствие поля равен нулю \( (\vec{p}_e = 0) \). Поляризация возникает только под действием внешних сил, деформирующих электронные оболочки.

Примеры: Водород \( H_2 \), азот \( N_2 \), метан \( CH_4 \), полиэтилен, парафин, полистирол.

2.2. Полярные диэлектрики (Дипольные)

Молекулы обладают асимметрией строения. Центры зарядов смещены относительно друг друга изначально, поэтому молекула представляет собой жесткий диполь даже без внешнего поля \( (\vec{p}_e \neq 0) \). Однако из-за хаотического теплового движения суммарный момент объема равен нулю.

Примеры: Вода \( H_2O \), аммиак \( NH_3 \), спирты, поливинилхлорид (ПВХ), целлюлоза.

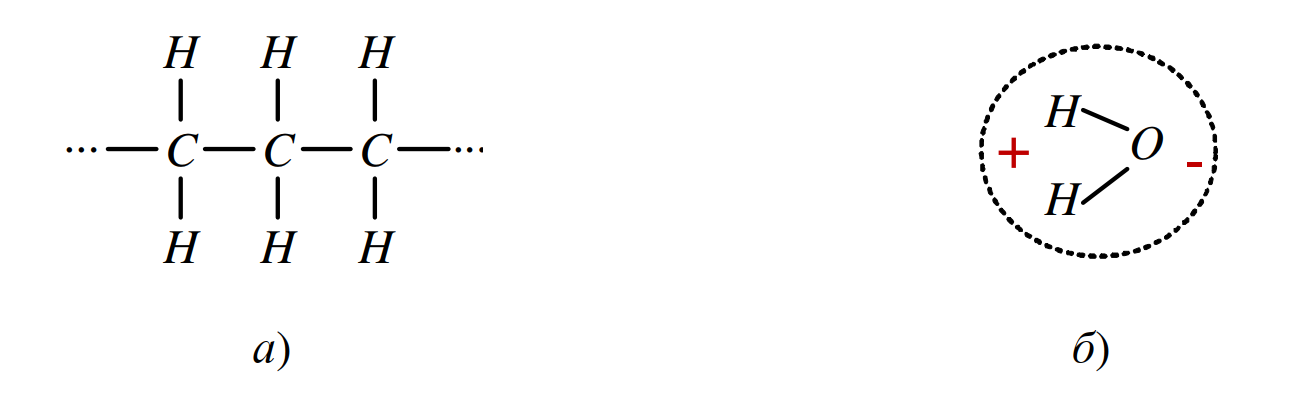

Рис. 2. Молекулярная структура диэлектриков: а — неполярная молекула полиэтилена (симметрия зарядов); б — полярная молекула воды (выраженная асимметрия, диполь).

Важно: Полярные диэлектрики (как вода) значительно активнее взаимодействуют с электрическим полем. Это свойство делает воду опасной примесью в технической изоляции (например, в трансформаторном масле). Проникновение влаги вызывает резкий рост диэлектрических потерь и токов проводимости (токов абсорбции), что может привести к тепловому пробою изоляции.

3. Динамика процесса поляризации

Поляризация не происходит мгновенно. Это динамический процесс перестройки внутренней структуры вещества.

3.1. Переходный процесс

При отсутствии внешнего поля (рис. 3, а) тепловое движение хаотизирует ориентацию диполей, и суммарный вектор \( \vec{P} \) стремится к нулю. Диэлектрик деполяризован.

При включении поля (рис. 3, б) начинается упорядочивание. Вектор поляризованности \( \vec{P} \) нарастает во времени, стремясь к значению насыщенния \( P_{max} \). Диэлектрик становится поляризованным.

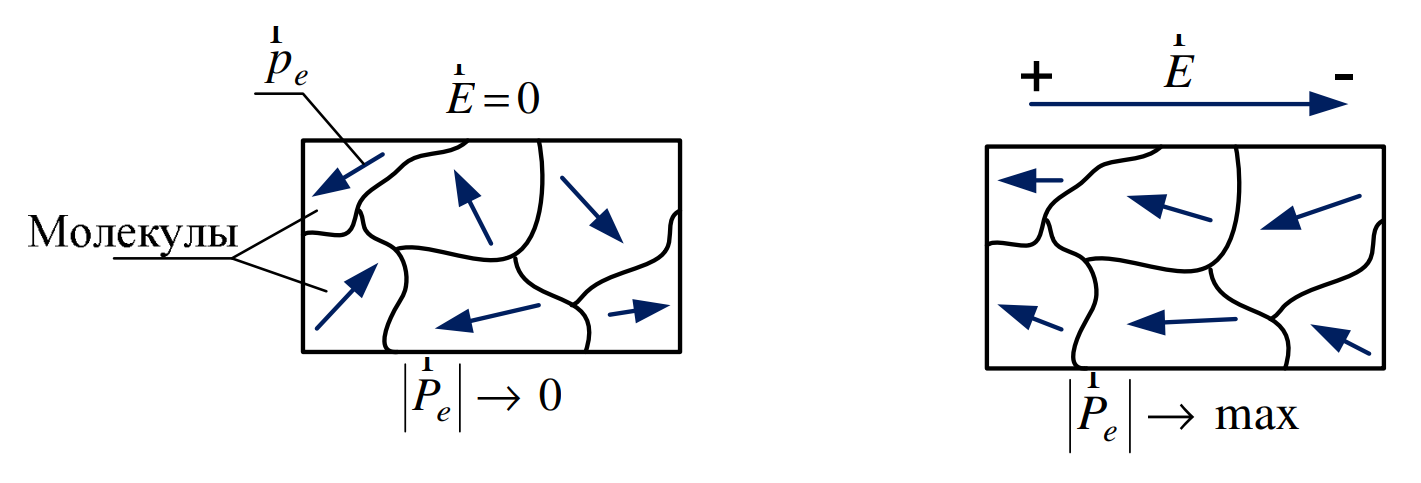

Рис. 3. Этапы ориентации диполей: а — хаотическое состояние при отсутствии поля (деполяризация); б — упорядоченное состояние во внешнем поле (поляризация).

3.2. Время релаксации

Инерционность процесса поляризации описывается экспоненциальным законом. Скорость установления равновесного состояния характеризуется временем релаксации \( \tau \). Закон изменения поляризованности во времени (при снятии поля) выглядит так:

P(t) = P_{e\_max} \cdot e^{-\frac{t}{\tau}}

Где:

\( P_{e\_max} \) — начальное (максимальное) значение вектора поляризованности в момент отключения поля;
\( t \) — текущее время;
\( e \approx 2.718 \) — основание натурального логарифма;
\( \tau \) (тау) — время релаксации.

Физический смысл времени релаксации: Это интервал времени, в течение которого после снятия возбуждения (внешнего поля) упорядоченность системы уменьшается в \( e \) раз (то есть примерно в 2.7 раза). Чем больше \( \tau \), тем медленнее диэлектрик реагирует на изменения поля.

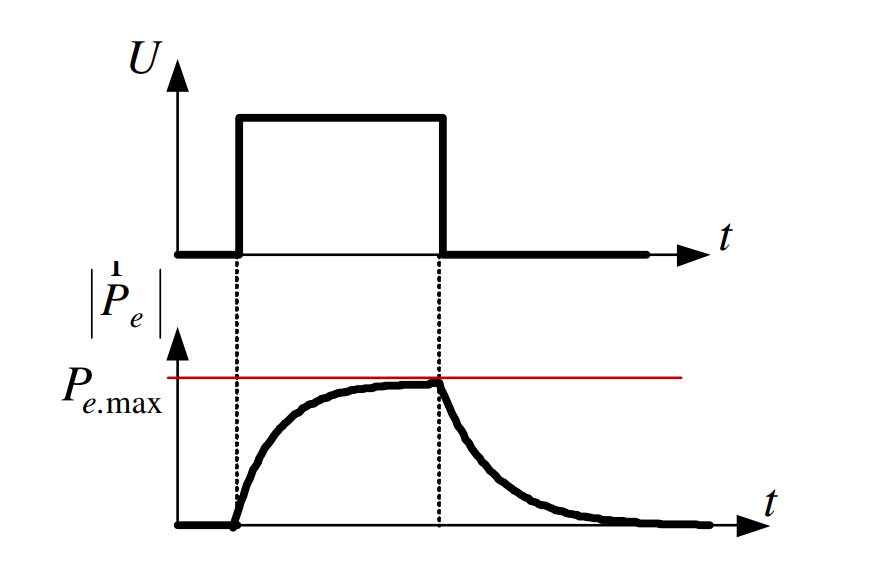

Временные диаграммы: реакция вектора поляризованности на прямоугольный импульс напряжения

Рис. 4. Временные диаграммы: реакция вектора поляризованности \( P \) на прямоугольный импульс напряжения \( U \). Видна инерционность системы.

4. Классификация видов поляризации

В физике диэлектриков выделяют множество механизмов поляризации, которые часто действуют одновременно. Однако их принято разделять по скорости протекания и механизму возникновения на две большие группы: мгновенные (упругие) и релаксационные (замедленные с потерями).

Рис. 5. Иерархическая классификация основных видов поляризации диэлектриков.

4.1. Мгновенная (упругая) поляризация

Этот тип поляризации происходит практически безынерционно (за время \( 10^{-15} \dots 10^{-13} \) с) и не сопровождается рассеянием энергии (выделением тепла), если частота поля не попадает в резонанс с собственными частотами колебаний частиц.

А) Электронная поляризация

Самый универсальный вид, присущий всем без исключения диэлектрикам (газообразным, жидким, твердым). Суть заключается в упругом смещении центра электронного облака атома относительно положительно заряженного ядра.

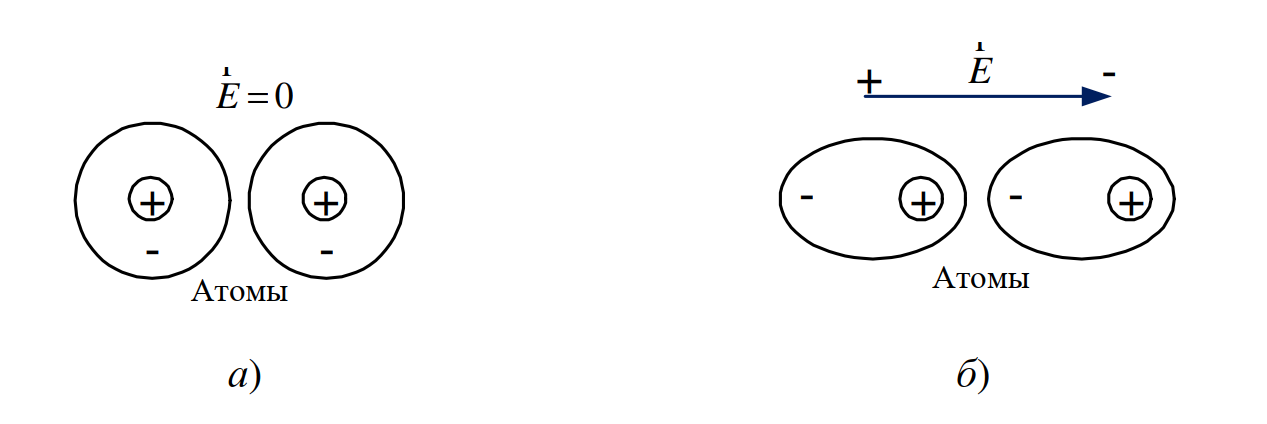

Рис. 6. Механизм электронной поляризации: а — нейтральный атом; б — индуцированный диполь при деформации электронных оболочек.

Особенности: Не зависит от температуры, так как тепловое движение слишком медленное, чтобы влиять на сверхбыстрые электроны. Проявляется на оптических частотах.

Б) Ионная поляризация

Характерна для твердых тел с ионной кристаллической решеткой (соли, керамика, стекла). При наложении поля подрешетка положительных ионов смещается по полю, а отрицательных — против.

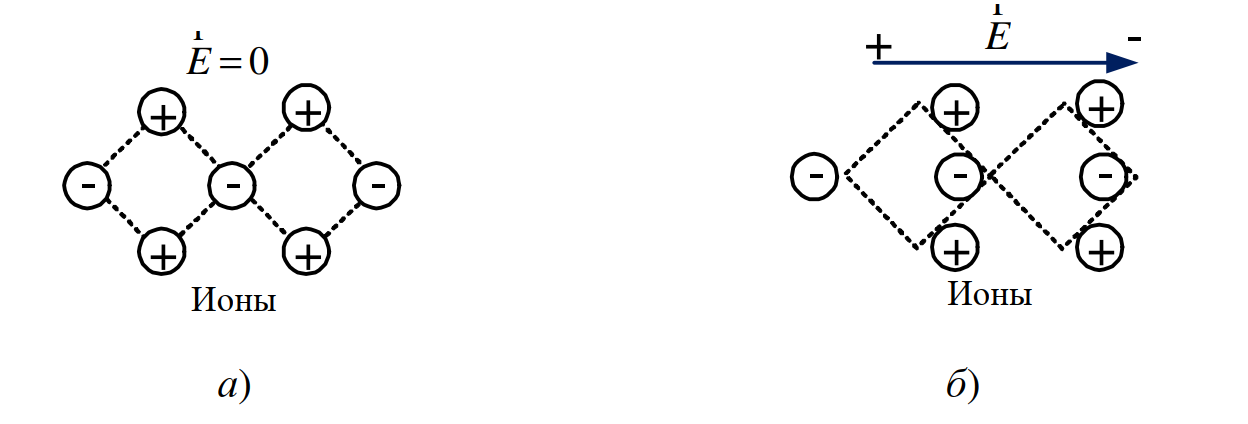

Рис. 7. Ионная поляризация в кристаллической структуре: а — равновесное состояние; б — упругое смещение ионов (деформация решетки).

Материалы: Кварц, слюда, корунд, рутил. Время протекания порядка \( 10^{-13} \) с. Слабо зависит от температуры (с ростом температуры немного возрастает из-за ослабления упругих связей решетки).

4.2. Релаксационная (замедленная) поляризация

Связана с тепловым движением частиц. После изменения поля новое равновесное состояние устанавливается не сразу, а через некоторое время релаксации. Этот процесс всегда сопровождается трением и выделением тепла (диэлектрическими потерями).

В) Дипольно-релаксационная поляризация

Наблюдается в полярных диэлектриках (вода, масло, компаунды, целлюлоза). Связана с поворотом постоянных диполей в вязкой среде.

Важно: Сильно зависит от температуры. С ростом температуры вязкость падает, облегчая поворот (поляризация растет), но при дальнейшем нагреве хаотическое движение разрушает упорядоченность (поляризация падает).

Г) Ионно-релаксационная и электронно-релаксационная

Протекают в материалах с неплотной упаковкой ионов или дефектами структуры. Слабосвязанные ионы или электроны могут «перепрыгивать» через потенциальные барьеры под действием поля, создавая избыточный дипольный момент.

Д) Миграционная (межслойная) поляризация

Проявляется в композитных, слоистых и неоднородных материалах (текстолит, бумага с маслом, загрязненная изоляция). Суть процесса — накопление свободных зарядов на границах раздела фаз или слоев с разной проводимостью и проницаемостью. Это самый медленный вид поляризации (секунды, минуты, часы), приводящий к значительным потерям энергии и разогреву (эффект Максвелла-Вагнера).

5. Таблица сравнения типов поляризации

Тип поляризации	Механизм	Время установления (с)	Зависимость от температуры	Потери энергии
Электронная	Смещение электронных оболочек	\( 10^{-15} \)	Нет	Отсутствуют
Ионная	Смещение ионов решетки	\( 10^{-13} \)	Слабая (положительная)	Минимальные
Дипольная	Поворот молекул-диполей	\( 10^{-10} \dots 10^{-2} \)	Сильная (имеет максимум)	Значительные
Миграционная	Перемещение зарядов в слоях	\( 1 \dots 10^3 \)	Существенная	Очень высокие

6. Диэлектрическая проницаемость и емкость

Для практического применения диэлектриков в электронике (например, в конденсаторах) важнейшим параметром является их способность накапливать энергию электрического поля. Эту способность можно моделировать с помощью эквивалентной схемы конденсатора.

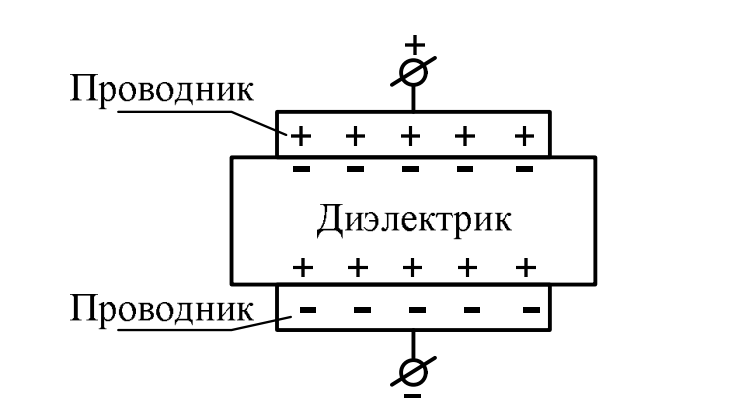

Рис. 8. Модель диэлектрика как конденсатора. Поляризованное вещество создает внутреннее поле \( E’ \), направленное навстречу внешнему полю \( E_0 \), ослабляя его.

При поляризации на поверхности диэлектрика, прилегающей к положительному электроду (аноду), скапливаются отрицательные концы молекулярных диполей, и наоборот. Это создает так называемые связанные заряды.

Полная емкость конденсатора с диэлектриком \( C \) может быть математически представлена как сумма двух компонент (в упрощенной модели):

C = C_0 + C_{\text{поляр}}

Однако в физике принята другая форма записи через коэффициент усиления емкости. Введем понятие относительной диэлектрической проницаемости \( \varepsilon \):

\varepsilon = \frac{C_{\text{с диэлектриком}}}{C_{\text{вакуум}}} = 1 + \frac{C_{\text{поляр}}}{C_0}

Физический смысл \( \varepsilon \): Эта величина показывает, во сколько раз диэлектрик ослабляет внешнее электрическое поле внутри себя по сравнению с вакуумом (или во сколько раз увеличивается емкость конденсатора при заполнении его данным материалом).

Значения \( \varepsilon \) для различных сред:

Вакуум: \( \varepsilon = 1 \) (по определению).
Газы (воздух): \( \varepsilon \approx 1.0006 \) (ничтожно малая плотность вещества).
Неполярные жидкости и твердые тела (полиэтилен, трансформаторное масло): \( \varepsilon = 2.0 \dots 2.5 \).
Полярные органические материалы (бумага, бакелит): \( \varepsilon = 3.5 \dots 6.0 \).
Вода (сильнополярная жидкость): \( \varepsilon \approx 81 \).
Сегнетоэлектрики (титанат бария): \( \varepsilon \) может достигать \( 1000 \dots 10000 \). Это материалы со спонтанной доменной поляризацией, используемые для создания суперконденсаторов.

7. Альтернативные механизмы поляризации

Помимо электрического поля, вызвать перераспределение зарядов могут и другие физические воздействия.

7.1. Трибоэлектричество (Поляризация трением)

При механическом контакте и трении двух диэлектриков происходит перераспределение электронов между их поверхностями. Один материал становится заряженным положительно, другой — отрицательно. Это явление лежит в основе статического электричества. В промышленности это часто является опасным фактором (риск искры во взрывоопасной среде), но также используется в электростатических генераторах (генератор Ван де Граафа) и лазерной печати.

7.2. Пьезоэлектрический эффект

Это возникновение поляризации при механической деформации (сжатии или растяжении) анизотропных кристаллических диэлектриков (кварц, турмалин, пьезокерамика). Деформация кристаллической решетки приводит к смещению центров зарядов.

Применение: Датчики давления, микрофоны, кварцевые резонаторы в часах и процессорах, зажигалки на пьезоэлементах.

8. Интересные факты о поляризации

Микроволновая магия. Принцип работы вашей СВЧ-печи полностью основан на дипольно-релаксационной поляризации. Микроволны заставляют полярные молекулы воды вращаться с частотой 2,45 ГГц. Вязкое трение между молекулами при этом вращении генерирует тепло, которое и разогревает еду.
Аномалия воды. Вода обладает аномально высокой диэлектрической проницаемостью (\(\varepsilon \approx 81\)) именно из-за своей полярной природы и водородных связей. Если бы не это свойство, вода не была бы универсальным растворителем, и биологическая жизнь в привычном нам виде была бы невозможна.
Материалы-невидимки. Современные метаматериалы используют искусственно созданную поляризацию для управления светом. Управляя поляризуемостью структуры, можно заставить свет «обтекать» объект, делая его невидимым для радаров или даже глаз, подобно тому, как вода обтекает камень в ручье.
Пьезозажигалки. Искра в обычной кухонной зажигалке возникает благодаря поляризации пьезокерамики при ударе. Механическое сжатие кристалла вызывает смещение ионов, создавая разность потенциалов в тысячи вольт, достаточную для пробоя воздуха.
Эффект памяти. Существуют сегнетоэлектрики — материалы, которые «помнят» направление поляризации после отключения поля. Это свойство используется в современной энергонезависимой памяти FRAM, которая работает быстрее Flash-памяти и имеет практически бесконечный ресурс перезаписи.
Молния и пробой. Молния — это результат катастрофического нарушения поляризации воздуха. Когда напряженность поля превышает критический предел (около 30 кВ/см), электроны срываются со своих орбит, превращая диэлектрик (воздух) в проводящую плазму.
Живые конденсаторы. Клеточные мембраны в нашем теле ведут себя как тончайшие слои диэлектрика. Поляризация мембраны и её деполяризация (изменение заряда) — это физическая основа передачи нервных импульсов, благодаря которым вы сейчас читаете этот текст.

9. Часто задаваемые вопросы (FAQ)

1. Почему диэлектрическая проницаемость всегда больше единицы?

Потому что поляризация вещества всегда создает внутреннее электрическое поле, направленное навстречу внешнему полю. Это связано с тем, что положительные заряды смещаются по полю, а отрицательные — против. В результате суммарное поле внутри материала всегда ослабляется по сравнению с вакуумом. Отношение поля в вакууме к полю в веществе и есть \(\varepsilon\), поэтому оно всегда \(\ge 1\).

2. В чем главное отличие полярных диэлектриков от неполярных на практике?

Главное практическое отличие — зависимость от частоты и температуры. Неполярные диэлектрики (например, полиэтилен) стабильно работают на очень высоких частотах и мало греются. Полярные диэлектрики (например, ПВХ) имеют большие диэлектрические потери на высоких частотах (сильно греются), поэтому их используют преимущественно на низких частотах или в цепях постоянного тока.

3. Что такое тангенс угла диэлектрических потерь (\(\tan \delta\))?

Это главный параметр качества изоляции. В идеальном конденсаторе ток опережает напряжение ровно на 90°. В реальном диэлектрике из-за потерь энергии на поляризацию (трение частиц) и токов утечки угол сдвига становится меньше 90° на величину \(\delta\). Чем меньше \(\tan \delta\), тем качественнее изолятор и тем меньше он нагревается при работе.

4. Почему вода — враг для высоковольтной изоляции?

Даже микроскопическое количество воды в масле или твердой изоляции резко ухудшает её свойства. Вода, являясь сильнополярным диэлектриком, выстраивает проводящие «мостики» вдоль силовых линий поля, увеличивает диэлектрические потери и снижает пробивное напряжение, что может привести к короткому замыканию и взрыву оборудования.

5. Может ли поляризация исчезнуть при нагреве?

Для определенных типов поляризации — да. Например, у сегнетоэлектриков существует критическая температура, называемая точкой Кюри. При нагреве выше этой температуры тепловое движение становится настолько сильным, что разрушает упорядоченную доменную структуру, и материал теряет свои уникальные сегнетоэлектрические свойства, становясь обычным диэлектриком.

Заключение

Поляризация диэлектриков — это сложный физико-химический процесс, определяющий работу подавляющего большинства электротехнических и электронных устройств. Понимание различий между мгновенными и релаксационными механизмами, а также влияния температуры и частоты, позволяет инженерам правильно выбирать изоляционные материалы для кабелей, создавать высокоемкие конденсаторы и точные датчики.

Пренебрежение законами поляризации (например, использование полярных диэлектриков в высокочастотных цепях) ведет к перегреву оборудования и авариям. В то же время, управление поляризацией открывает путь к технологиям будущего: от энергонезависимой памяти (сегнетоэлектрики) до искусственных мышц (электроактивные полимеры).

Нормативная база

ГОСТ 6581-75 — Материалы электроизоляционные жидкие. Методы электрических испытаний. (Базовый стандарт для определения \(\varepsilon\) и тангенса угла потерь в жидкостях).
ГОСТ 22372-77 — Материалы диэлектрические. Методы определения диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 100 Гц до 5 МГц.
ГОСТ Р 8.623-2015 — Государственная система обеспечения единства измерений. Материалы диэлектрические.
ГОСТ 20419-75 — Материалы керамические электротехнические. Классификация и технические требования.

Список рекомендуемой литературы:

Тареев Б.М. Физика диэлектрических материалов. — М.: Энергоиздат, 1982.
Поплавко Ю.М. Физика диэлектриков. — Киев: Вища школа, 1980.
Богородицкий Н.П., Пасынков В.В. Материалы электронной техники. — СПб.: Лань, 2011.
