Калькулятор расчета теплого пола: Хватит ли его для отопления?

Водяной теплый пол (ВТП) — мечта многих, кто строит дом. Это комфортно, невидимо и экономично (при работе с низкотемпературными котлами). Но главный вопрос, который нужно решить до заливки стяжки: сможет ли теплый пол в одиночку отопить комнату, или понадобятся радиаторы?

Ответ зависит от двух величин: теплопотерь комнаты и теплоотдачи вашего пола. Если отдача меньше потерь — в комнате будет холодно.

Этот калькулятор — профессиональный инструмент, который сравнивает эти две цифры. Он рассчитывает теплопотери вашей комнаты (исходя из ее утепления) и тут же вычисляет, какую мощность сможет отдать ваш теплый пол (исходя из покрытия, шага и температур).

Инструкция по использованию калькулятора

Калькулятор разделен на две логические части. Сначала мы считаем, сколько тепла теряет комната, а затем — сколько тепла может дать ваш «пирог» теплого пола.

1. Раздел 1. Теплопотери комнаты:
   • Введите точные размеры комнаты (длина, ширина, высота).
   • Укажите климат и желаемую T° в комнате (она будет использоваться в обоих расчетах).
   • Честно укажите параметры утепления: количество наружных стен (1 — обычная, 2 — угловая), качество утепления стен и окон, а также что находится под полом и над потолком.
2. Раздел 2. Параметры теплого пола:
   • Напольное покрытие: Это критически важный параметр. Плитка имеет низкое тепловое сопротивление (R) и легко отдает тепло. Ламинат и паркет имеют высокое R и «запирают» тепло в стяжке, снижая теплоотдачу в 2-3 раза.
   • Шаг укладки трубы: Расстояние между трубами. Чем шаг меньше, тем выше теплоотдача.
   • Температурный режим: Введите T° подачи и обратки именно для контура теплого пола (после смесительного узла). Для ВТП это всегда низкие температуры (например, 40°C / 30°C).

Калькулятор сравнит «Теплопотери» и «Теплоотдачу» и вынесет вердикт. Он также рассчитает длину трубы и необходимое количество контуров (петель).

Объяснение методики расчета

Наша задача — убедиться, что Теплоотдача Пола (Qотдача) больше или равна Теплопотерям Комнаты (Qпотери).

Шаг 1. Расчет теплопотерь (Qпотери)

Этот расчет аналогичен калькулятору радиаторов. Мы находим суммарные потери тепла через все ограждающие конструкции и на вентиляцию, добавляя 15% запаса.

Qпотери = (Qстены + Qокна + Qпол + Qпотолок + Qвент) · 1.15

Каждая Qконстр считается по формуле: Q = A · U · (Tвн - Tнар)

Шаг 2. Расчет теплоотдачи (Qотдача)

Это ключевой расчет. Мощность теплого пола (q, в Вт/м²) напрямую зависит от разницы температур (ΔT) и суммарного теплового сопротивления (R) «пирога» пола.

q (Вт/м²) = (Tсред - Tкомнаты) / (Rстяжка + Rпокрытие)

• Tсред: Средняя температура воды в трубе: (Tподачи + Tобратки) / 2.
• Rстяжка: Тепловое сопротивление стяжки над трубой. Мы принимаем его в расчете за константу.
• Rпокрытие: Тепловое сопротивление напольного покрытия (плитка ~0.02, ламинат ~0.12). Это главный «тормоз» для тепла.

Общая теплоотдача: Qотдача = q · Площадь комнаты.

Шаг 3. Проверка температуры поверхности (Tповерхности)

Мы не можем греть пол бесконечно. СП 60.13330.2020 ограничивает максимальную температуру поверхности пола:

• +26°C для жилых комнат (зоны постоянного пребывания).
• +31°C для «краевых» зон (вдоль наружных стен) и ванных комнат.

Калькулятор рассчитывает Tповерхности по формуле, связанной с теплоотдачей, и выдает предупреждение о перегреве, если она превышает норму. Перегрев (>27°C) вреден для здоровья (венозное расширение) и для покрытий (ламинат).

Шаг 4. Расчет трубы и контуров

• Длина трубы = (Площадь / Шаг укладки) · 1.1 (10% запас на изгибы у стен).
• Кол-во контуров = Длина трубы / Lмакс (округление вверх).

Lмакс — максимальная длина одного контура (петли). Для трубы 16 мм это 80-90 метров. Если сделать контур длиннее (например, 150 м), гидравлическое сопротивление будет слишком высоким, и насос не сможет «продавить» теплоноситель. Конец контура будет холодным.

Примеры расчетов: Плитка против Ламината

Сравним одну и ту же комнату (S=20м², Q_потери​=1600Вт) с одинаковым режимом (40/30/22) и шагом (150мм), но разным покрытием.

Вывод: Ламинат «запирает» тепло в стяжке. Мощность падает почти в 2 раза, и ее не хватает для отопления. В комнате с ламинатом (Пример 2) обязательно нужны дополнительные радиаторы.

Советы инженеру по расчету

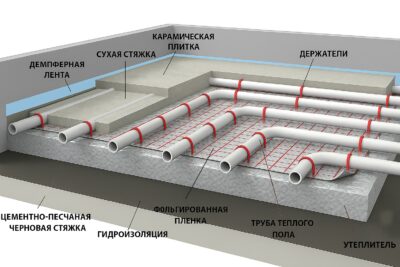

1. «Пирог» пола: Калькулятор использует усредненное R стяжки. Реальная теплоотдача зависит от всего «пирога»: толщины стяжки над трубой (оптимально 3-5 см), наличия и толщины утеплителя (ЭППС) под стяжкой. Без утеплителя (особенно на грунте) до 30% тепла будет уходить вниз!
2. Шаг укладки: Всегда используйте «краевые зоны» — вдоль наружных стен и окон укладывайте трубу с шагом 100 мм (на 5-6 витков, ~1 метр вглубь комнаты), даже если остальная площадь уложена с шагом 150-200 мм. Калькулятор считает «усредненно», но этот прием обязателен.
3. Гидравлика: Все контуры в пределах одного коллектора должны быть примерно одинаковой длины (разница не более 15-20%). Нельзя сделать один контур 30 м, а другой 90 м. Вода пойдет по короткому, а длинный останется холодным. Балансировка расходомерами спасет, но не всегда.
4. Смесительный узел: Никогда не подавайте воду из высокотемпературного котла (70°C+) напрямую в теплый пол. Это разрушит стяжку и покрытие. Всегда используется смесительный узел (насосно-смесительная группа), который «подмешивает» холодную обратку и понижает подачу до 35-45°C.

Советы по монтажу

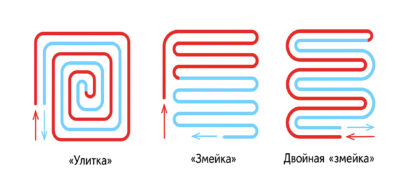

Две главные схемы укладки — «Змейка» и «Улитка» (двойной меандр).

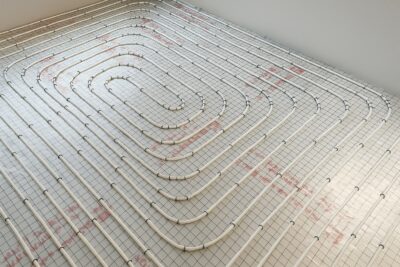

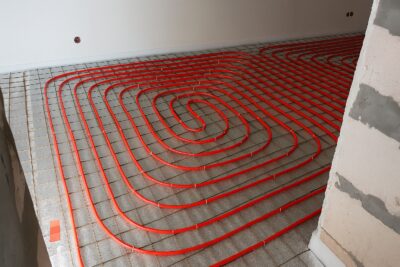

1. «Улитка» (Двойной меандр): Предпочтительный способ. Подающая (горячая) труба всегда идет рядом с обратной (холодной). Это дает максимально равномерный прогрев всей поверхности пола. Используется в 90% случаев.
2. «Змейка» (Меандр): Используется реже. Минус: в начале «змейки» пол будет горячим, а в конце — заметно холоднее. Применяется в маленьких помещениях (санузлы) или для создания интенсивной «краевой зоны» у стены.
3. Опрессовка: Никогда не заливайте стяжку, не опрессовав систему! Трубы накачиваются воздухом (или водой) под давлением 1.5-2 раза превышающим рабочее (но не менее 6 бар) и оставляются на 24 часа. Давление не должно упасть. Это гарантия отсутствия протечек.

FAQ (Часто задаваемые вопросы)

Q: Калькулятор показал, что мощности не хватает. Что делать?
A: У вас 3 варианта: 1) Уменьшить шаг укладки (с 150 до 100 мм). 2) Поднять температуру теплоносителя (например, с 35/25 до 40/30), но следите за T° поверхности! 3) Признать, что ВТП не справится, и установить дополнительные радиаторы под окнами.

Q: Можно ли класть теплый пол под мебель (диван, шкаф)?
A: Нежелательно. Под мебелью нет теплосъема (воздух не циркулирует). Это приводит к локальному перегреву стяжки и порче мебели. При укладке отступайте от мест, где будет стоять глухая мебель, 10-15 см.

Q: Какая труба лучше: PEX или PERT?
A: Для теплого пола обе хороши. PEX (сшитый полиэтилен) прочнее, держит более высокую температуру и имеет «память формы». PERT (термостойкий полиэтилен) дешевле и мягче (проще в укладке), но боится перегрева (выше 70-80°C). Для низкотемпературного теплого пола характеристик PERT более чем достаточно.

Q: Можно ли теплым полом отапливать второй этаж? Это эффективно?

A: Да, и это гораздо эффективнее, чем на первом этаже. У комнаты на втором этаже (если она не угловая) теплопотери через «пол» равны нулю, так как под ней находится отапливаемое помещение. Основные теплопотери идут только через наружную стену и окна. Поэтому мощности теплого пола для второго этажа почти всегда хватает с избытком.

Q: Что будет, если сделать контур (петлю) трубы 120 метров?

A: Работать он не будет. У такого длинного контура огромное гидравлическое сопротивление. Насос не сможет «продавить» через него воду. Вода пойдет по пути наименьшего сопротивления — в соседние короткие контуры, а этот 120-метровый останется холодным. T° в начале и в конце трубы будет отличаться на 20-30°C, вместо положенных 5-10°C. Золотое правило: для 16-й трубы — не длиннее 80-90 метров.

Интересные факты

1. Римский «Гипокауст»: Теплый пол — не новое изобретение. Римляне использовали «гипокауст» — систему, где горячий воздух от печи циркулировал в каналах под полом, нагревая его.
2. Идеальный отопитель: Теплый пол часто называют «идеальным» прибором. Он греет снизу-вверх, создавая самый комфортный профиль температур для человека: «ноги в тепле (+24°C), голова в прохладе (+20°C)». Радиаторы создают обратную картину, перегревая воздух у потолка.
3. Экономия: За счет более низкой T° теплоносителя, системы с ВТП (особенно с конденсационным котлом) на 15-20% экономичнее, чем чисто радиаторные системы.
4. Эффект «саморегуляции». Теплый пол — это «умная» система, даже без автоматики. Его теплоотдача напрямую зависит от разницы (дельты ΔT) температур между поверхностью пола и воздухом в комнате. Если в комнату выглянуло солнце и нагрело воздух (например, с +22°C до +24°C), то пол (имеющий T° +25°C) автоматически почти перестанет отдавать тепло, так как дельта ΔT упала с 3°C до 1°C. Он не будет перегревать комнату, в отличие от горячего радиатора.
5. Корейский «ОНДОЛ» (Ondol): Теплый пол — это национальный стандарт. В Южной Корее водяной теплый пол — это не «премиум» опция, а абсолютный стандарт, используемый в 90%+ всех домов и квартир. Эта традиция идет от древней системы «Ондол» (온돌), где дым от кухонной печи проходил по каналам под полом. Корейцы, по сути, живут на теплом полу, спят на нем и считают его самым здоровым и естественным видом отопления.

Заключение

Теплый пол — это великолепная система, но она не всесильна. Ее мощность жестко ограничена санитарными нормами (T° поверхности +26°C) и тепловым сопротивлением вашего напольного покрытия.

В современных, хорошо утепленных домах (с низкими значением U стен и окон) теплого пола под плиткой, как правило, хватает для основного отопления. В старых или плохо утепленных домах, а также при использовании ламината или паркета, теплый пол может служить лишь системой комфорта, а основную нагрузку должны нести радиаторы.

Используйте этот калькулятор на этапе проектирования, чтобы избежать фатальной ошибки — залить стяжку и только потом понять, что в доме холодно.
