Калькулятор радиаторов отопления и количества секций: Расчет с учетом ΔT и теплопотерь

Если мощность котла — это «сердце» системы отопления, то радиаторы — ее «легкие». Ошибиться в их подборе так же опасно, как и в выборе мощности котла. Слишком маленький радиатор не прогреет комнату, и вы будете зря «жечь» топливо, пытаясь «дожать» температуру. Слишком большой — будет неоправданно дорогим и займет много места.

Устаревшие методы, вроде «одна секция на 2 м²» или «100 Вт на 1 м²», не учитывают главного: теплопотери вашей комнаты и температурный режим вашей системы. Один и тот же радиатор в старой «хрущевке» (с подачей 90°C) и в современном доме с теплым полом (с подачей 50°C) будет отдавать в 3-4 раза разное количество тепла.

Наш калькулятор проводит профессиональный расчет теплопотерь конкретной комнаты и подбирает радиатор, учитывая реальную теплоотдачу при вашем температурном режиме, а не мифическом «стандарте».

Инструкция по использованию калькулятора

Чтобы получить точный результат, вам нужно знать не только параметры комнаты, но и параметры вашей системы отопления.

1. Параметры комнаты: Введите длину, ширину и высоту комнаты. Укажите расчетную уличную температуру (из СП 131.13330.2025, как в калькуляторе котла) и желаемую температуру внутри.
2. Конструкции: Укажите, сколько стен выходит на улицу (1 — обычная, 2 — угловая). Выберите утепление стен, тип окон, а также что находится под полом и над потолком (это важно для расчета потерь вверх/вниз).
3. Параметры системы отопления: Это самый важный блок.
   • T° Подачи / T° Обратки: Введите температуры, на которые рассчитан ваш котел. Например, для старых систем это 90/70°C, для стандартных 75/65°C, для низкотемпературных (с конденсационным котлом) 50/40°C.
   • T° Комнаты: Повторяет желаемую температуру.
4. Тип радиатора: Выберите тип прибора. Мощность (Вт/секция), указанная в списке, — это паспортная мощность при стандартном «европейском» режиме ΔT=50 °C (75/65/20). Калькулятор автоматически пересчитает ее для вашего режима.

Объяснение методики расчета (Два главных шага)

Подбор радиатора — это двухэтапный процесс. Сначала мы находим, сколько тепла теряет комната (Q), а затем — сколько тепла может отдать радиатор (Φ) в ваших условиях. Наша цель: Φ ≥ Q.

Шаг 1. Расчет теплопотерь комнаты (Qroom)

Мы считаем теплопотери комнаты так же, как считали для всего дома, но для каждого элемента отдельно.

Qroom = (Qстены + Qокна + Qпол + Qпотолок + Qвент) · Kзап

Где:

• Qконстр = A · U · (Tвн - Tнар)
  • A — Площадь конструкции (м²).
  • U — Коэффициент теплопередачи (Вт/(м²·K)), который вы выбираете в списке.
  • (T_вн — T_нар) — Разница температур (например, 22°C — (-25°C) = 47°C).
• Qвент = V · n · 0.34 · (Tвн - Tнар)
  • V — Объем комнаты (м³).
  • n — Кратность воздухообмена (мы принимаем 0.5 для жилой комнаты).
• Kзап — Коэффициент запаса (мы берем 1.15 или 15%) на неучтенные мостики холода и погрешности.

Шаг 2. Расчет реальной мощности радиатора (Φакт)

Это самый важный и самый игнорируемый этап. Мощность, указанная в паспорте радиатора (Pstd), почти всегда дана для тестового режима ΔT=50∘C или ΔT=70∘C. Мы должны пересчитать ее для вашего режима.

1. Считаем ваш температурный напор (ΔTsys):
   • Tсред = (Tподачи + Tобратки) / 2
   • ΔTsys = Tсред - Tкомнаты
2. Считаем фактическую мощность секции (Pакт):Pакт = Pstd · (ΔTsys / ΔTstd)n
   • P_std — Паспортная мощность секции (например, 150 Вт).
   • ΔT_std​ — Паспортный температурный напор (обычно 50°C или 70°C).
   • n — Коэффициент (степень), для конвекторов и радиаторов он обычно 1.3.
3. Считаем количество секций (N):N = Qroom / Pакт (результат округляем вверх)

Примеры расчетов

Сравним одну и ту же комнату (теплопотери Q = 1500 Вт) в двух разных системах отопления. Мы хотим поставить алюминиевые радиаторы (паспортная мощность 150 Вт при ΔT=50∘C).

Вывод: В низкотемпературной системе для обогрева той же комнаты понадобится в два раза больше секций радиаторов. Если бы мы поставили 10 секций во вторую систему, они бы отдали всего 770 Вт тепла, и в комнате было бы холодно.

Советы инженеру по расчету

1. Не доверяйте паспортной мощности «по умолчанию». Всегда проверяйте, для какого ΔT она указана. Если производитель заявляет 200 Вт с секции, он, скорее всего, использует ΔT=70∘C (старый советский стандарт 105/70/20), что является маркетинговой уловкой. Пересчитывайте все к единому ΔT=50∘C для сравнения.
2. Гидравлическая увязка. Мощность радиатора бесполезна, если через него не проходит нужный объем теплоносителя. Не забывайте о гидравлической балансировке системы. Без нее теплоноситель пойдет по пути наименьшего сопротивления (к ближайшему радиатору), а дальние комнаты останутся холодными.
3. Запорная арматура. Всегда закладывайте в проект термостатические головки (ТРГ). Они не только экономят топливо (до 20%), но и спасают от «перетопа» в солнечные дни и балансируют систему.
4. Коэффициент «n». Мы используем n=1.3 (для секционных). Для стальных панельных он ближе к 1.33, а для конвекторов может быть 1.1-1.2. Это влияет на расчет.

Советы по монтажу радиаторов

Купить правильный радиатор — это полдела. Его нужно правильно установить. Ошибки при монтаже могут «украсть» до 30-40% его мощности.

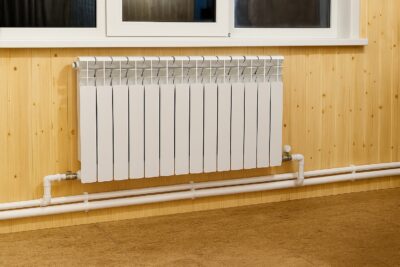

1. Место: Идеальное место — под окном. Радиатор создает тепловую завесу, которая отсекает холодный воздух, идущий от стекла, и предотвращает сквозняки.
2. Зазоры (Критически важно!): Для нормальной конвекции воздуха радиатор не должен быть «зажат».
   • От пола: 8-12 см.
   • До подоконника: 10-12 см.
   • От стены (с кронштейном): 3-5 см.

   Если зажать радиатор (например, опустить его к полу), циркуляция воздуха нарушится, и теплоотдача резко упадет.

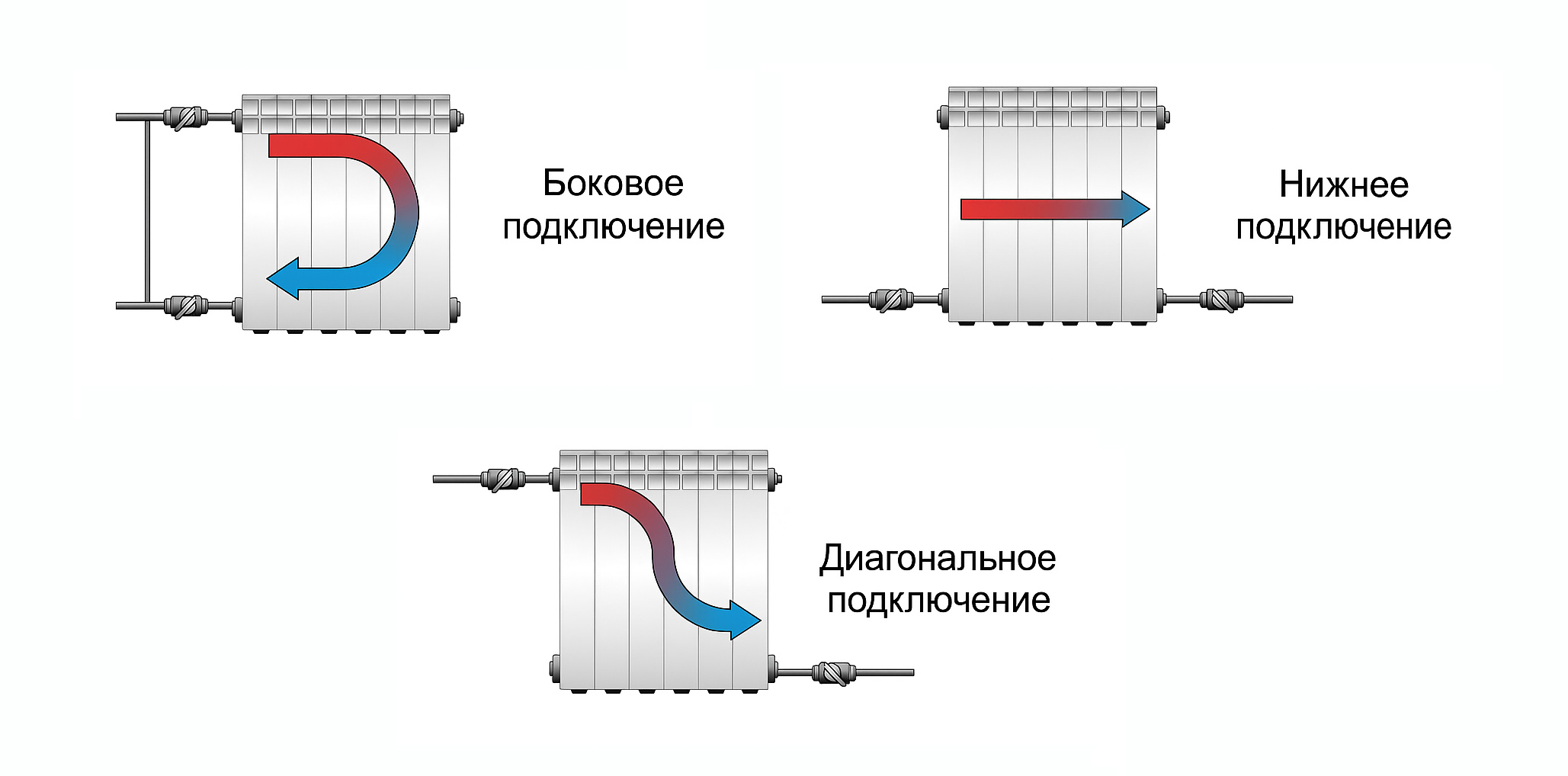

3. Схема подключения: Лучшая схема — диагональная (подача сверху, обратка снизу с другой стороны). Она дает 100% паспортной мощности.
   • Боковое (одностороннее): Стандарт (98-100% мощности, если секций до 10-12).
   • Нижнее (из пола): Самое неэффективное. Теплоноситель срезает путь, и нижняя часть радиатора не прогревается. Потери мощности могут достигать 20-25%.
4. Декоративные экраны: Избегайте их. Любой глухой экран, закрывающий радиатор сверху, — это катастрофа для конвекции. Он снижает теплоотдачу на 25% и более. Если экран необходим, он должен быть в виде решетки с максимальной площадью просвета.

FAQ (Часто задаваемые вопросы)

Q: Калькулятор насчитал 20 секций. Это не слишком много?
A: Скорее всего, вы выбрали низкотемпературный режим (например, 50/40/20). Как видно из примера, при низком ΔT требуется больше секций для компенсации той же теплопотери. Результат верен: для низкотемпературных систем нужны радиаторы большего размера.

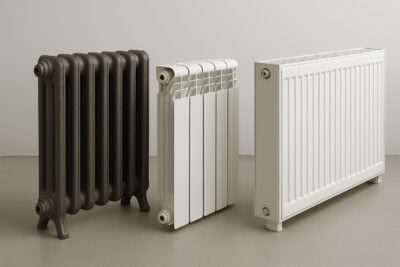

Q: Алюминий, биметалл или чугун? Что лучше?
A: Биметалл — для центрального отопления (квартир). Он выдерживает высокое давление и гидроудары. Алюминий — для частных домов (автономных систем). У него лучшая теплоотдача и он дешевле. Чугун — для гравитационных систем или если нужен «ретро-стиль». Он медленно греется и медленно остывает (высокая инерция).

Q: У меня длинный радиатор (15 секций), но греет только половина. В чем дело?
A: Вероятно, у вас боковое подключение. Для радиаторов длиннее 10-12 секций необходимо использовать диагональное подключение (подача сверху, обратка снизу-сбоку) или установить «удлинитель потока» в подающую пробку.

Q: Можно ли ставить радиатор на стену, которая не является наружной?
A: Можно, но нежелательно. Тепловая энергия будет в первую очередь тратиться на обогрев внутренней теплой стены, а не на борьбу с главным источником холода — окном. Это менее эффективно.

Интересные факты

1. 50/50: Радиатор отдает тепло двумя способами. Примерно 50% — это излучение (инфракрасное тепло, как от солнца), и 50% — это конвекция (нагрев воздуха, который поднимается вверх).
2. Инерция чугуна: Чугунные батареи так любили в СССР за их высокую тепловую инерцию. Они долго «держат» тепло, сглаживая скачки температуры в системе. Но для современной автоматики (термоголовок) это минус — они слишком медленно реагируют.

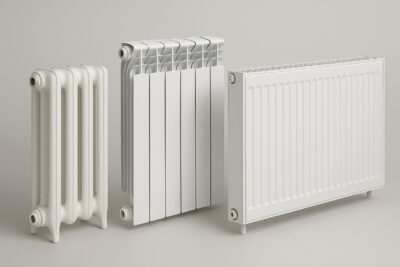

3. Цвет имеет значение: Радиаторы, окрашенные в темные матовые цвета, имеют чуть лучшую теплоотдачу за счет излучения (до +5-10%), чем стандартные белые глянцевые.

Заключение

Правильно подобранный радиатор — это не просто «батарея», это прибор, чья тепловая мощность (Φ) точно соответствует теплопотерям комнаты (Q) при вашем конкретном температурном режиме (ΔT).

Сначала мы рассчитали мощность «сердца» системы (котла), а теперь — мощность ее «легких» (радиаторов). Следующий шаг — убедиться, что «артерии» (трубы) и «мозг» (автоматика) соответствуют этому расчету. Только тогда ваша система будет сбалансированной, эффективной и экономной. Также можно рассчитать водяной теплый пол.

Нормативная база

• СП 60.13330.2025 «Отопление, вентиляция и кондиционирование воздуха»: Основной документ, регламентирующий расчеты систем отопления и параметры микроклимата.
• СП 50.13330.2024 «Тепловая защита зданий»: Регламентирует расчет теплопотерь через конструкции (U / R).
• ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»: Устанавливает нормы комфортной температуры (те самые 20-22°C).
• ГОСТ 31311-2022 «Приборы отопительные. Общие технические условия»: Регламентирует, как производители должны испытывать радиаторы и указывать их тепловую мощность (включая стандартные ΔT).

Список литературы

1. Староверов И.Г. (ред.) «Справочник проектировщика. Внутренние санитарно-технические устройства. В 2 ч. Ч. 1. Отопление». «Библия» инженера-проектировщика. Содержит все практические формулы, коэффициенты и методики расчета, включая гидравлику и теплотехнику.
2. Сканави А.Н. «Отопление». Фундаментальный учебник, подробно объясняющий теорию теплопередачи, расчет теплопотерь и гидравлическую увязку систем отопления.
3. Богословский В.Н. «Строительная теплофизика». Глубокое погружение в физику теплопотерь через ограждающие конструкции. Помогает понять, откуда берутся U.
4. Рекомендации АВОК «Проектирование систем водяного отопления…». Стандарты профессиональной ассоциации (АВОК — Инженеры по отоплению, вентиляции, кондиционированию воздуха…). Содержат современные рекомендации по проектированию.
5. Технические каталоги производителей радиаторов (Rifar, Kermi, Global, Royal Thermo и др.).  Обязательный инструмент для инженера. Калькулятор дает оценку, но точные значения мощности для конкретной модели и разных ΔT всегда берутся из каталога производителя.

Официальный дисклеймер: Данный калькулятор предоставляет оценочные данные для предварительного подбора отопительных приборов. Результаты расчета не являются проектной документацией. Для точного подбора всегда используйте технические каталоги производителей оборудования.
