Калькулятор гидравлического расчета: Выбор и расчет диаметра труб отопления

Итак, вы уже знаете теплопотери вашего дома (из калькулятора котла) и подобрали радиаторы или теплый пол. Вы знаете, СКОЛЬКО тепла вам нужно. Теперь настал черед самого сложного вопроса: КАК это тепло доставить?

Добро пожаловать в мир гидравлики. Ошибка в диаметре трубы — это гарантия проблем. Если труба слишком большая — вы зря потратите деньги, а теплоноситель будет течь так медленно, что в системе появятся воздушные пробки. Если труба слишком маленькая — насос не сможет «продавить» воду, и вы получите тот самый эффект: «почему первый радиатор горячий, а последний — ледяной?»

Этот калькулятор — профессиональный гидравлический инструмент. Он не просто дает один ответ, а показывает полную таблицу вариантов, позволяя вам принять осознанное решение, основанное на трех китах гидравлики: Скорость, Потери давления и Шум.

Как пользоваться калькулятором?

1. Мощность ветки (Вт): Введите, сколько тепла должна перенести труба. Если это главная труба от котла, введите мощность котла (например, 24000 Вт). Если это ветка на 5 радиаторов по 2000 Вт, введите 10000 Вт.
2. Дельта T (ΔT, °C): Ключевой параметр. Это разница T° подачи и обратки.
   • 10°C (напр. 40/30): Стандарт для теплого пола. Требует большого протока.
   • 15°C (напр. 75/60): Оптимально для радиаторов и котла.
   • 20°C (напр. 80/60): Старый стандарт. Экономит на трубах, но требует более точной балансировки.
3. Длина трассы (м): Длина самой длинной ветки от насоса до самого дальнего прибора и обратно. Если до радиатора 15 метров, то длина трассы = 30 м.

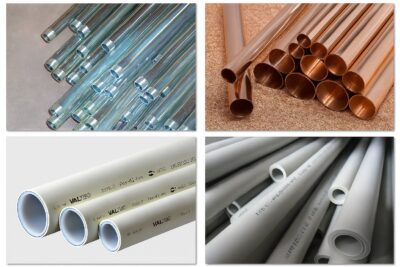

4. Тип трубы: Выберите материал. Калькулятор знает внутренний диаметр для каждого типа, и это главное.

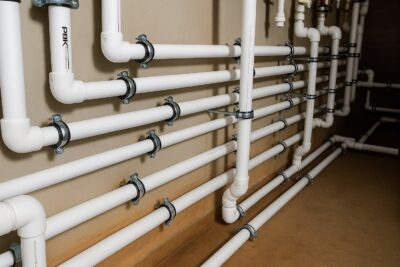

5. Запас на фитинги (%): Не ставьте 0. Каждый уголок 90° «съедает» напор. 30% — адекватный запас для дома с радиаторами.

Как читать таблицу результатов? (Самое важное!)

Калькулятор покажет вам все доступные диаметры и что будет с каждым из них. Ваша задача — найти «золотую середину», выделенную зеленым.

1. Скорость (м/с)

Это самый важный параметр для комфорта. Он показывает, как быстро вода течет в трубе.

• ⛔ < 0.2 м/с (Слишком медленно): Опасно! Вода «ползет». Пузырьки воздуха не могут вымываться потоком, они скапливаются в верхней точке (напр. в радиаторе) и создают воздушную пробку.
• 👍 0.2 - 1.2 м/с (Идеально): Золотой стандарт. Поток достаточно быстрый, чтобы вымывать воздух, но достаточно медленный, чтобы быть бесшумным (или почти бесшумным на верхней границе). Это — ваша цель.
• ⚠ > 1.2 м/с (Шумно): Допустимо, но шумно. Вы будете слышать, как «свистит» вода в трубах и на клапанах. Используется в котельных или на магистралях, где шум не важен.
• ⛔ > 1.5 м/с (Аварийно): Запрещено. Поток настолько быстрый, что вызывает эрозию (вымывание) фитингов, сильный шум и огромные потери давления.

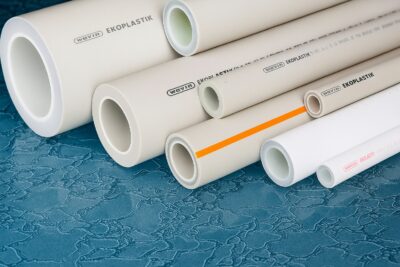

2. Удельные потери (Па/м)

Это «сопротивление» трубы. Оно показывает, сколько Паскалей (Па) давления насоса «теряется» на каждом метре этой трубы. Чем меньше труба, тем выше сопротивление.

• ⓘ < 80 Па/м (Низкие потери): Это не плохо, но значит, что труба взята с большим запасом. Вы переплатили за диаметр.
• 👍 80 - 350 Па/м (Оптимально): Нормальный диапазон. Позволяет насосу работать в штатном режиме без перегрузки.
• ⚠ > 350 Па/м (Высокие потери): Опасно. Труба «зажата». Сопротивление такое высокое, что насосу придется работать на пределе, чтобы «продавить» воду.

3. Общие потери (м.в.ст.)

Это ИТОГ. Сколько всего метров напора «теряет» ваша система (труба + фитинги). Это число — ваш главный ориентир при выборе циркуляционного насоса.

Калькулятор по умолчанию считает, что ваш насос не может создать напор выше 4.0 м.в.ст. Если для «тихой» трубы требуется больший напор (например, 5.0 м.в.ст.), калькулятор выдаст ошибку.

Объяснение методики расчета (Формулы в HTML)

Калькулятор использует фундаментальные законы гидравлики для точного расчета.

Шаг 1. Расчет протока (G)

Сначала мы выясняем, сколько воды (в кг/час) нам нужно, чтобы перенести заданную мощность (Q) при заданной «дельте» (ΔT). Формула теплообмена:

G (кг/ч) = Q (Вт) / (Cводы · ΔT)

• G — Массовый расход (проток), который мы ищем.
• Q — Мощность, которую вы ввели (Вт).
• Cводы — Удельная теплоемкость воды. Мы используем константу 1.163 Вт·ч/(кг·K).
• ΔT — Разница температур, которую вы ввели (°C).

Шаг 2. Расчет скорости (v)

Для каждого диаметра в базе данных мы считаем скорость потока.

v (м/с) = Gm3s / A

• v — Скорость, которую вы видите в таблице.
• Gm3s — Наш проток, переведенный из кг/час в м³/сек (G / 3600 / 980).
• A — Площадь сечения трубы в м² (A = π · (Dвн / 2)2).

Шаг 3. Расчет потерь давления (ΔP)

Это самый сложный расчет по формуле Дарси-Вейсбаха. Она считает потери на трение.

ΔP = λ · (L / Dвн) · (ρ / 2) · v2

• ΔP — Потери давления в Паскалях (Па).
• λ — Коэффициент трения (зависит от трубы, взят из базы).
• L — Длина вашей трассы (м).
• Dвн — Внутренний диаметр трубы (м).
• ρ (Ро) — Плотность воды (мы берем ~980 кг/м³).
• v2 — Квадрат скорости! (Это объясняет, почему потери растут так быстро).

FAQ (Часто задаваемые вопросы)

Q: Так почему же последний радиатор холодный?
A: Почти всегда причина — в гидравлике. Либо (1) труба выбрана слишком маленькая, потери напора (ΔP) огромные, и насос не может «додавить» до конца ветки. Либо (2) труба слишком большая, скорость (v) упала ниже 0.2 м/с, и в ветке образовалась воздушная пробка, которая остановила циркуляцию.

Q: Какую Дельту T (ΔT) лучше выбрать?
A: Это компромисс. ΔT = 10°C (напр. 40/30) требует много воды (высокий проток), а значит, нужны трубы большего диаметра. ΔT = 20°C (напр. 80/60) требует в 2 раза меньше воды, можно взять трубы меньшего диаметра, но приборы будут горячее и их сложнее балансировать. Оптимально для частного дома — 15°C.

Q: Что будет, если я возьму трубу СЛИШКОМ БОЛЬШУЮ?
A: 1) Вы зря потратите деньги (PPR 32 дороже, чем 25). 2) Скорость потока (v) упадет. Если она станет ниже 0.2 м/с, в трубах и радиаторах начнет скапливаться воздух, и система «завоздушится».

Q: А если СЛИШКОМ МАЛЕНЬКУЮ?
A: 1) Скорость (v) станет высокой, и вы будете слышать шум воды. 2) Потери давления (ΔP) вырастут в квадрате! Насос будет работать на пределе, потреблять много электричества и все равно не сможет «продавить» теплоноситель до дальних комнат. Это худший сценарий.

Q: Полипропилен (PPR) 25 мм и PEX 25 мм — это одно и то же?
A: Категорически НЕТ! Это главная ошибка новичков. У них разный внутренний диаметр.

• PPR PN20 D=25мм имеет внутренний диаметр ~16.6 мм.
• PEX SDR 7.4 D=25мм имеет внутренний диаметр ~20.4 мм.

PEX 25мм пропускает почти в 1.5 раза больше воды, чем PPR 25мм! Всегда считайте только по внутреннему диаметру.

Интересные факты о гидравлике

1. Закон Квадрата: Потери давления растут нелинейно. Если вы увеличите скорость потока (v) в 2 раза (например, подняв мощность насоса), потери на трение (ΔP) вырастут в 4 раза (т.к. v²).
2. Вода тяжелая: Всего 10 метров стальной трубы ДУ 25 (1″) содержат в себе почти 6 литров воды. При запуске системы насосу нужно «столкнуть» с места сотни килограмм воды.
3. «Тихая» труба: Человеческое ухо начинает отчетливо слышать шум воды, когда ее скорость в трубе превышает ~0.8-1.0 м/с. Поэтому все инженеры стараются проектировать системы в «тихом» диапазоне 0.3 — 0.7 м/с.
4. Убийца фитингов: Скорость выше 1.5 м/с в пластиковых трубах и 3 м/с в медных вызывает «кавитационную эрозию» — поток выбивает микрочастицы материала на поворотах (фитингах), что со временем приводит к протечке.

Советы инженера-гидравлика

1. Баланс — это всё. Ваша задача — сделать так, чтобы насосу было «одинаково тяжело» качать воду во все ветки. Нельзя сделать одну ветку 5м трубой 32мм, а другую — 30м трубой 20мм. Вода — «ленивая», она пойдет по пути наименьшего сопротивления (в короткую/толстую трубу), а длинная/тонкая останется холодной.
2. Магистраль > Подводка. Используйте принцип «дерева». От котла идет толстый «ствол» (магистраль, напр. 32мм), от него отходят ветки «потоньше» (напр. 25мм), а к самим радиаторам идут «веточки» (подводки, напр. 16мм).
3. Петля Тихельмана (Попутка): Если у вас длинная ветка с 5+ радиаторами, используйте «попутную» схему. В ней длина каждой «микро-петли» (котел-радиатор-котел) получается одинаковой для всех приборов. Это система с автоматической балансировкой.
4. Не экономьте на насосе, но и не берите «монстра». Насос должен точно соответствовать вашим Общим потерям (м.в.ст.) из калькулятора. Слишком слабый — не «продавит». Слишком мощный — будет шуметь, зря тратить энергию и его придется «душить» балансировочными кранами.

Заключение

Подбор диаметра трубы — это не магия, а физика. Это всегда компромисс между ценой (толстые трубы дороже), комфортом (тихая скорость) и эффективностью (низкие потери). Не существует «правильного» диаметра, но существует оптимальный.

Используйте этот калькулятор, чтобы найти «золотую середину» — трубу, которая будет тихой (v < 1.2 м/с) и не будет создавать чрезмерного сопротивления насосу (Общие потери < 4.0 м.в.ст.). Это и есть секрет теплого дома и низких счетов за электричество для насоса.

Нормативные документы:

• • СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Это главный документ. Он устанавливает общие требования к системам отопления, расчетные параметры микроклимата, а также допустимые скорости движения теплоносителя в трубах (чтобы избежать шума) и рекомендуемые разницы температур (ΔT).
  • СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». Регламентирует правила монтажа систем отопления, включая требования к прокладке трубопроводов, их креплению, уклонам и испытаниям (опрессовке).
  • ГОСТ 34059-2017 «Инженерные сети зданий и сооружений внутренние. Устройство систем отопления, горячего и холодного водоснабжения. Общие технические требования».
  • ГОСТ Р 53630-2015 «Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия».

Список литературы:

1. «Справочник проектировщика. Внутренние санитарно-технические устройства» (под ред. И. Г. Староверова). «Библия» инженера. Содержит все фундаментальные формулы, таблицы коэффициентов трения (λ), коэффициентов местных сопротивлений (KMC) для фитингов и номограммы для ручного расчета.
2. Сканави А. Н., «Отопление» (Учебник для вузов). Классический учебник, который подробно объясняет теорию теплопередачи и гидравлики в системах отопления. Идеально для раздела «Объяснение методики расчета».
3. «Гидравлика, гидромашины и гидроприводы» (Учебник, например, под ред. С. В. Чистякова или аналогичный). Дает фундаментальное понимание формулы Дарси-Вейсбаха, режимов течения жидкости (ламинарного, турбулентного) и принципов расчета потерь напора.
4. Технические каталоги производителей насосного оборудования (Grundfos, Wilo). Содержат практические данные по насосам. Отсюда взято ограничение в 4.0 м.в.ст. — это стандартный напор для большинства бытовых циркуляционных насосов (типа 25-40).
5. Технические руководства производителей труб (Rehau, Uponor, Tece, Stout). Критически важный источник. Только из них можно взять точные внутренние диаметры для PEX и PPR труб, а также рекомендуемые производителем максимальные скорости потока.

Официальный дисклеймер: Данный калькулятор предоставляет оценочные данные, основанные на формуле Дарси-Вейсбаха с усредненными коэффициентами трения. Он не заменяет полноценный проект гидравлики от лицензированной организации, который учитывает точные коэффициенты местных сопротивлений (KMC) для каждого фитинга.
