Электропроводность диэлектриков — это физическое свойство электроизоляционных материалов пропускать электрический ток под воздействием внешнего электрического поля. В отличие от проводников, где ток создается огромным количеством свободных носителей заряда, в диэлектриках этот процесс обусловлен малым числом ионов, свободных электронов и явлениями поляризации.

Историческая справка. Фундаментальные исследования диэлектриков начались в XIX веке. Майкл Фарадей ввел сам термин «диэлектрик» и понятие диэлектрической проницаемости. Джеймс Клерк Максвелл в своей теории электромагнитного поля (1860-е годы) математически обосновал наличие токов смещения, что стало ключом к пониманию процессов в изоляции. В XX веке, с развитием высоковольтной энергетики, теория электропроводности диэлектриков переросла в прикладную науку, позволившую создавать надежную изоляцию для линий электропередач, конденсаторов и микроэлектроники.

Примечание: Важно понимать парадокс: идеальных диэлектриков не существует. Даже глубокий вакуум может проводить ток при условиях автоэлектронной эмиссии. В инженерной практике мы всегда имеем дело с «током утечки», и задача инженера — не устранить его полностью (что невозможно), а минимизировать и контролировать, используя его характеристики для диагностики состояния оборудования.

1. Структура тока утечки в твердых диэлектриках

Любой реальный диэлектрик, находящийся под напряжением, пропускает через себя электрический ток. Этот суммарный ток называется током утечки (\( I_{ut} \)). С физической точки зрения, он является суперпозицией нескольких процессов, протекающих с различными скоростями и механизмами.

В соответствии с современной теорией диэлектриков, уравнение для полного тока утечки твердого диэлектрика записывается следующим образом:

I_{ut} = I_{g} + I_{abs} + I_{sk} \quad (1)

Где:

- \( I_{g} \) — геометрический ток (ток мгновенной поляризации);
- \( I_{abs} \) — ток абсорбции (ток замедленной поляризации);
- \( I_{sk} \) — сквозной ток (ток проводимости).

1.1. Геометрический ток (\( I_{g} \))

Этот компонент возникает практически мгновенно при подаче напряжения. Он обусловлен упругой электронной и ионной поляризацией. Смещения электронных оболочек и ионов в узлах кристаллической решетки происходят за время порядка \( 10^{-15} \dots 10^{-13} \) с.

Величина этого тока определяется геометрической емкостью системы \( C_{0} \), которая зависит исключительно от конфигурации (геометрии) электродов и диэлектрической проницаемости вакуума, но с учетом мгновенной проницаемости материала. В цепях переменного тока это реактивная емкостная составляющая.

1.2. Ток абсорбции (\( I_{abs} \))

Ток абсорбции (или ток смещения релаксационного типа) — наиболее сложная составляющая для диагностики. Он вызывается замедленными видами поляризации (дипольно-релаксационной, миграционной, структурной).

Аналогия: Представьте, что вы сжимаете пружину в густом масле. Вы не можете сжать её мгновенно — масло сопротивляется. Так же и молекулы-диполи в диэлектрике: под действием поля они хотят повернуться («выстроиться»), но вязкость вещества и тепловое движение мешают им, заставляя процесс растягиваться во времени. Пока они поворачиваются — течет ток абсорбции. Когда все повернулись — ток прекращается.

Токи \( I_{g} \) и \( I_{abs} \) существуют только во время изменения электрического поля в диэлектрике (процесс установления поляризации). Как только диэлектрик полностью поляризован, упорядоченное движение связанных зарядов прекращается. Следовательно:

- - В постоянном поле эти токи протекают только в моменты коммутации (включения/отключения) или изменения напряжения.
  - В переменном поле они протекают непрерывно, образуя реактивную (емкостную) составляющую проводимости.

1.3. Сквозной ток (\( I_{sk} \))

Сквозной ток обусловлен наличием в диэлектрике свободных носителей заряда (свободных электронов, собственных и примесных ионов). Эти частицы не связаны с узлами решетки жестко и могут перемещаться по всему объему материала (дрейфовать) под действием поля.

Ключевая особенность: Это чисто активный, резистивный ток. Он протекает все время, пока приложено напряжение, независимо от его формы (AC или DC). Именно этот ток определяет сопротивление изоляции (\( R_{iz} \)) в установившемся режиме.

2. Схема замещения диэлектрика

Для инженерных расчетов и анализа процессов в изоляции реальный диэлектрик заменяют эквивалентной электрической схемой. На рисунке 1 представлена полная схема замещения, учитывающая все три компонента тока утечки.

Рис. 1. Эквивалентная схема замещения диэлектрика.

В схеме на рис. 1 приняты следующие обозначения:

Ветвь 1 (\( R_{g}, C_{g} \)): Моделирует геометрический ток \( I_{g} \). \( C_{g} \) — геометрическая емкость. \( R_{g} \) — малое сопротивление подводящих проводов и электродов (обычно пренебрежимо мало).
Ветвь 2 (\( R_{abs}, C_{abs} \)): Моделирует процессы абсорбции. \( C_{abs} \) — абсорбционная емкость, \( R_{abs} \) — эквивалентное сопротивление потерь на поляризацию. Эта RC-цепочка определяет время релаксации.
Ветвь 3 (\( R_{iz} \)): Моделирует сквозную проводимость. \( R_{iz} \) — сопротивление изоляции постоянному току.

Важное соотношение параметров: Для большинства технических диэлектриков справедливы неравенства:
\( C_{g} \ll C_{abs} \) и \( R_{g} \ll R_{abs} \ll R_{iz} \).
Это означает, что геометрическая емкость заряжается почти мгновенно, абсорбционная — медленно, а сопротивление утечки очень велико.

3. Переходные процессы при включении напряжения

Рассмотрим динамику изменения тока при скачкообразной подаче постоянного напряжения \( U \) (функция Хевисайда). Этот процесс критически важен для понимания методик измерения сопротивления изоляции.

В первый момент времени (\( t \to 0 \)) незаряженные емкости \( C_{g} \) и \( C_{abs} \) представляют собой практически короткое замыкание.

- 1. Этап 1: Мгновенный бросок тока \( I_{g} \). Емкость \( C_{g} \) заряжается очень быстро (доли микросекунд).
  2. Этап 2: Зарядка абсорбционной емкости \( C_{abs} \). Ток \( I_{abs} \) спадает по экспоненциальному закону. Длительность этого процесса зависит от времени релаксации \( \tau = R_{abs} \cdot C_{abs} \) и может составлять от миллисекунд до десятков минут (для высоковольтных кабелей и мощных трансформаторов).
  3. Этап 3: Установившийся режим (\( t \to \infty \)). Емкости заряжены, токи поляризации равны нулю. Остается только сквозной ток \( I_{sk} = U / R_{iz} \).

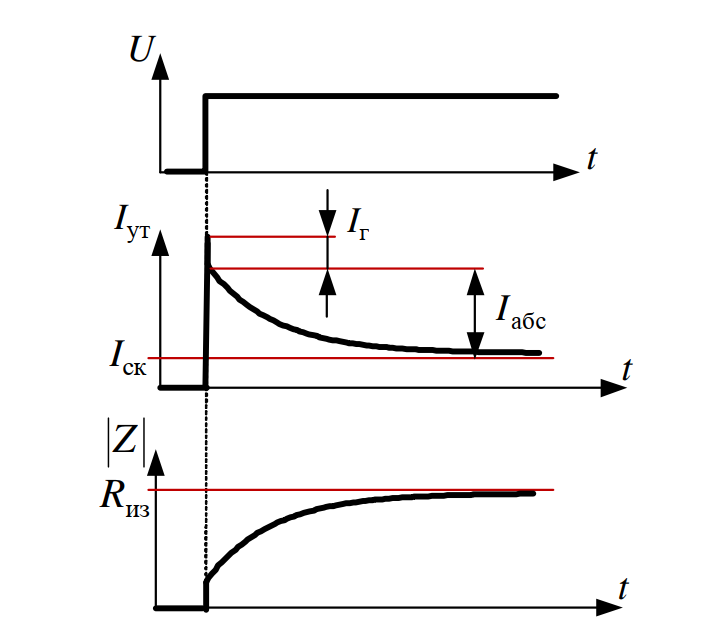

Рис. 2. Графики переходных процессов токов и сопротивления в диэлектрике.

3.1. Влияние увлажнения на переходный процесс

Влага — главный враг изоляции. Молекулы воды являются полярными диполями. При увлажнении диэлектрика резко возрастает дипольно-релаксационная поляризация.

На рис. 3 показано, как меняется характер нарастания сопротивления \( Z(t) \) во времени для сухой и влажной изоляции.

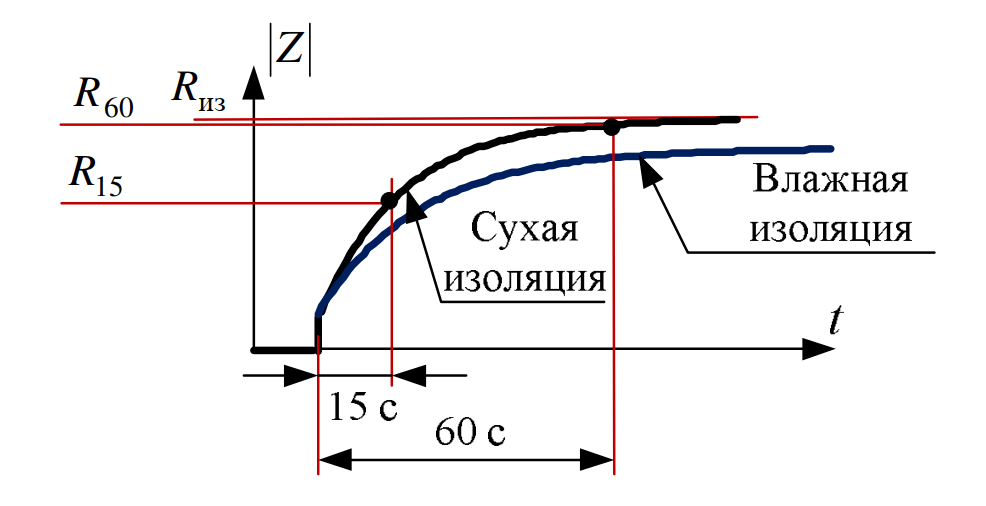

Рис. 3. Зависимости сопротивления диэлектрика от времени при разной влажности.

Чем больше влаги, тем:
1. Больше сквозной ток (ниже конечное \( R_{iz} \)).
2. Медленнее затухают абсорбционные процессы (постоянная времени увеличивается).

4. Коэффициент абсорбции: диагностика изоляции

На практике невозможно ждать «бесконечность», чтобы измерить истинное \( R_{iz} \). Однако динамика изменения сопротивления дает ценную информацию. Основным диагностическим параметром, регламентируемым стандартами (например, ГОСТ Р 55195-2012, Методические указания по испытанию изоляции), является коэффициент абсорбции (\( K_{abs} \)).

K_{abs} = \frac{R_{60}}{R_{15}} \quad (2)

Где:

- - \( R_{60} \) — сопротивление, измеренное через 60 секунд после приложения напряжения;
  - \( R_{15} \) — сопротивление, измеренное через 15 секунд.

Интерпретация результатов:

Сухая изоляция: Ток абсорбции быстро затухает, сопротивление быстро растет. \( K_{abs} \geq 1.3 \) (для старой изоляции допускается > 1.2, для современной термореактивной может достигать 1.6–2.0 и выше).
Увлажненная изоляция: Ток абсорбции затянут, сквозной ток велик. Значения \( R_{15} \) и \( R_{60} \) мало отличаются. \( K_{abs} \to 1 \) (близко к единице).

5. Объемная и поверхностная электропроводность

Сквозной ток \( I_{sk} \) неоднороден по своему пути протекания. Он разделяется на две независимые составляющие:

- 1. Объемный ток (\( I_{v} \)): Протекает через толщу материала. Зависит от качества самого материала.
  2. Поверхностный ток (\( I_{s} \)): Протекает по тончайшему слою влаги, пыли и загрязнений на поверхности диэлектрика.

Соответственно, полное сопротивление изоляции \( R_{iz} \) рассматривается как результат параллельного соединения объемного (\( R_{v} \)) и поверхностного (\( R_{s} \)) сопротивлений (см. рис. 4).

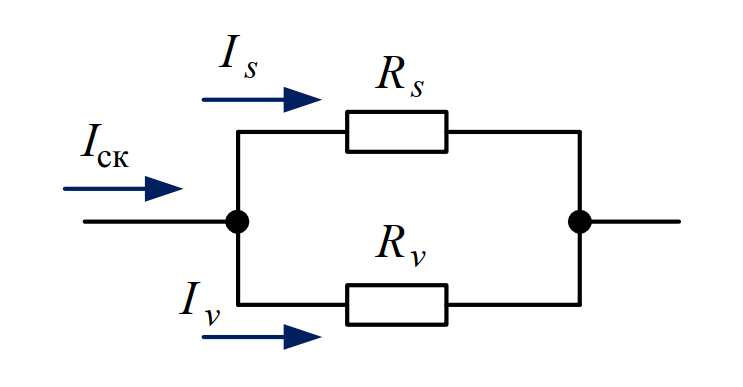

Рис. 4. Схема замещения для разделения путей утечки тока.

Примечание: При измерении объемного сопротивления высококачественных диэлектриков поверхностные токи утечки могут вносить огромную погрешность. Для их исключения в измерительных схемах применяют охранное кольцо (Guard Ring), которое отводит поверхностный ток \( I_{s} \) мимо амперметра.

5.1. Удельное объемное сопротивление (\( \rho_{v} \))

Это фундаментальная характеристика материала, не зависящая от размеров образца (при условии однородности). Рассчитывается из измеренного сопротивления \( R_{v} \) с учетом геометрии:

\rho_{v} = R_{v} \cdot \frac{S}{h} \quad [\text{Ом} \cdot \text{м}] \quad (3)

Где:
\( S \) — эффективная площадь измерительного электрода;
\( h \) — толщина образца диэлектрика.

ГОСТ 6433.2-71 (Методы определения электрического сопротивления) жестко регламентирует форму электродов и давление прижима для получения достоверных значений \( \rho_{v} \).

5.2. Температурная зависимость объемного сопротивления

В отличие от металлов, у которых сопротивление с нагревом растет, у диэлектриков оно падает по экспоненциальному закону. Это объясняется увеличением энергии теплового движения, которая помогает носителям заряда (ионам) преодолевать потенциальные барьеры и становиться свободными.

Зависимость описывается уравнением:

\rho_{v} = \rho_{0} \cdot e^{-\alpha \theta} \quad (4)

Где:

- - \( \rho_{0} \) — удельное сопротивление при температуре 0 °C (или другой опорной точке);
  - \( \alpha \) — температурный коэффициент сопротивления, отражающий энергию активации носителей заряда;
  - \( \theta \) — температура в градусах Цельсия.

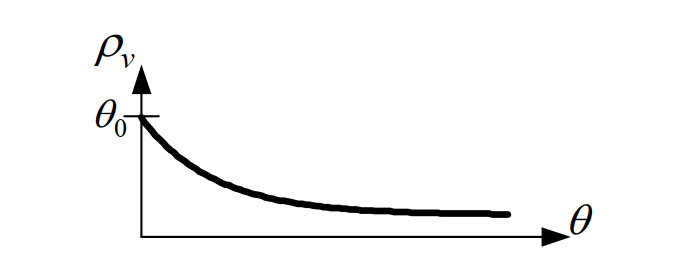

Рис. 5. Зависимость удельного объемного сопротивления диэлектрика от температуры.

Последствия: Резкое снижение \( \rho_{v} \) при нагреве может привести к тепловому пробою. Ток разогревает диэлектрик -> сопротивление падает -> ток растет еще сильнее -> лавинообразный процесс.

5.3. Удельное поверхностное сопротивление (\( \rho_{s} \))

Характеризует способность поверхности препятствовать протеканию тока.

\rho_{s} = R_{s} \cdot \frac{d}{l} \quad [\text{Ом}] \quad (5)

Где:
\( d \) — ширина электродов (длина периметра зазора);
\( l \) — расстояние между электродами (ширина зазора).

Значение \( \rho_{s} \) не является константой материала в чистом виде. Оно критически зависит от:
1. Гидрофобности/гидрофильности поверхности (смачиваемости).
2. Загрязнений (пыль, соли, масла).
3. Влажности окружающей среды.
У полярных диэлектриков \( \rho_{s} \) резко падает во влажной атмосфере из-за адсорбции воды.

6. Электропроводность жидких и газообразных диэлектриков

6.1. Жидкие диэлектрики

В жидких диэлектриках (например, трансформаторном масле) электропроводность имеет ионную природу.

Электролиз: Движение примесных ионов под действием поля. Чистые жидкости проводят плохо, проводимость обусловлена диссоциацией примесей (воды, кислот, продуктов старения).
Электрофорез: Перемещение крупных заряженных коллоидных частиц (эмульгированная вода, частички волокон целлюлозы, шлам).
Правило Вальдена: Произведение вязкости жидкости на ее удельную проводимость примерно постоянно (\( \eta \cdot \gamma \approx \text{const} \)). То есть, чем более вязкая жидкость, тем труднее ионам двигаться, и тем ниже проводимость.

6.2. Газообразные диэлектрики

Газы (воздух, элегаз SF6) при нормальных условиях являются прекрасными изоляторами (\( \rho_{v} > 10^{15} \) Ом·м). Носители заряда возникают только за счет внешних ионизаторов (космическое излучение, радиоактивность земли).

Однако поведение газа резко меняется в сильных полях.

График а) Зависимость rho_v от напряжения U. Кривая сначала идет горизонтально (область закона Ома), затем падает вниз (область насыщения), затем резко обрывается вниз (ударная ионизация).
График б) Зависимость rho_v от давления P. Кривая имеет сложный характер, показывая рост сопротивления с ростом давления.

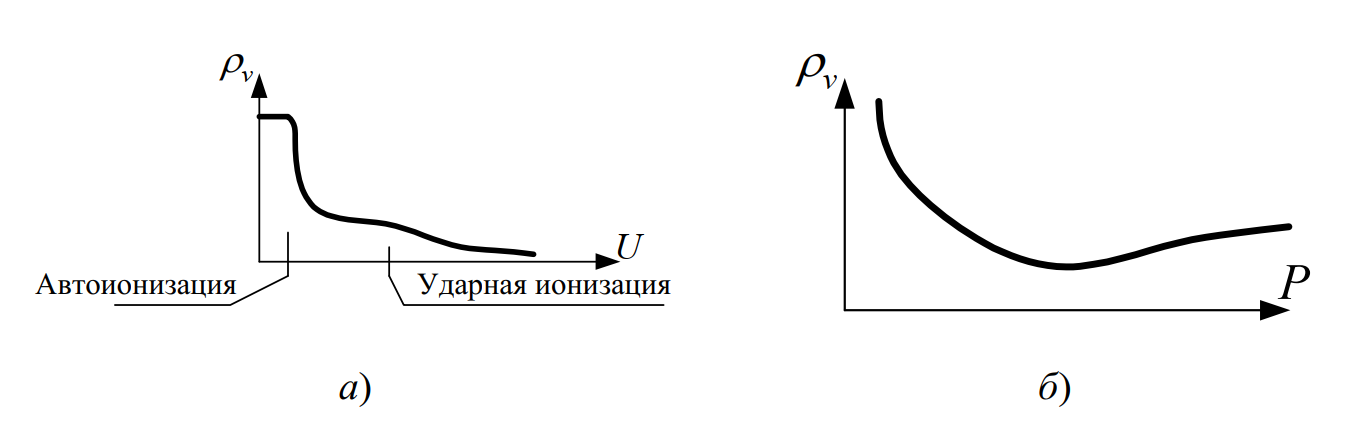

Рис. 6. Зависимости удельного сопротивления газа: а — от напряжения; б — от давления.

На рис. 6а выделяются три зоны:

Область омической проводимости: Слабые поля, ток пропорционален напряжению.
Область насыщения: Все ионы, создаваемые внешним ионизатором, успевают дойти до электродов. Ток не растет с ростом напряжения.
Ударная ионизация: Электроны разгоняются полем настолько, что при соударении с нейтральными молекулами выбивают новые электроны. Проводимость лавинообразно растет, сопротивление падает к нулю — происходит пробой (закон Пашена).

7. Сравнительный анализ и заключение

Таблица сравнения электропроводности сред

Параметр	Твердые диэлектрики	Жидкие диэлектрики	Газообразные диэлектрики
Основные носители заряда	Ионы (примесные и собственные), реже электроны	Ионы, коллоидные частицы (мольионы)	Электроны и ионы (возникают при ионизации)
Зависимость от температуры	Сопротивление падает экспоненциально (\( \rho \downarrow \))	Сопротивление падает из-за снижения вязкости (\( \rho \downarrow \))	Сложная (зависит от давления и ионизации)
Порядок величины \( \rho_{v} \)	\( 10^{8} \dots 10^{16} \) Ом·м	\( 10^{10} \dots 10^{14} \) Ом·м	\( > 10^{15} \) Ом·м (в слабых полях)
Механизм старения	Тепловое, электрическое, химическое разложение	Окисление, увлажнение, образование шлама	Разложение молекул (для сложных газов)

Преимущества и недостатки высокой чувствительности к факторам

Плюс: Зависимость тока утечки от влаги и температуры позволяет использовать измерения \( R_{iz} \) и \( \tan \delta \) как эффективный метод неразрушающего контроля состояния высоковольтного оборудования.
Минус: Нестабильность параметров изоляции при эксплуатации в жестких климатических условиях требует применения герметизации, подогрева и специальных лаков.

8. Интересные факты о диэлектриках и электропроводности

Чистая вода. Вопреки распространенному мнению, химически чистая (дистиллированная) вода является отличным диэлектриком с удельным сопротивлением около \( 18 \text{ МОм} \cdot \text{см} \). Электрический ток в водопроводной воде проводят не молекулы \( H_2O \), а растворенные в ней соли и минералы (ионы).
Стеклянный парадокс. Обычное стекло при комнатной температуре — один из лучших изоляторов. Однако, если его нагреть до расплавленного состояния, оно становится проводником. Это происходит потому, что тепловая энергия разрывает связи в кристаллической решетке, высвобождая ионы натрия и кальция для переноса заряда.
Эффект «смертельного прикосновения». Из-за явления замедленной поляризации (абсорбции) мощные высоковольтные конденсаторы могут самопроизвольно восстанавливать напряжение на клеммах даже после кратковременного замыкания. Этот заряд, «выходящий» из глубины диэлектрика, может быть смертельно опасен для электрика, поэтому их необходимо хранить с закороченными выводами.
Вакуум. Технический вакуум считается идеальным диэлектриком, так как в нем нет носителей заряда. Однако при сверхвысоких напряженностях поля (порядка \( 10^7 \text{ В/см} \)) начинается «автоэлектронная эмиссия» — электроны вырываются прямо из металла электродов в пустоту, создавая ток утечки даже без вещества.
Электреты. Существуют диэлектрики, способные сохранять поляризованное состояние (электрический заряд) годами, подобно тому как постоянные магниты сохраняют магнитное поле. Они называются электретами и используются в современных микрофонах и воздушных фильтрах.
Алмазная теплопроводность. Алмаз является уникальным диэлектриком: он практически не проводит электрический ток (огромная запрещенная зона), но при этом проводит тепло лучше, чем медь. Это делает его идеальным материалом для подложек мощных микросхем, где нужно отводить тепло, но изолировать ток.
Правило Вальдена. Для жидких диэлектриков работает удивительная закономерность: произведение вязкости жидкости на её электропроводность остается практически постоянным. Это значит, что чем гуще масло, тем хуже оно проводит ток, так как ионам сложнее «продираться» сквозь вязкую среду.

9. Часто задаваемые вопросы (FAQ)

1. Почему при измерении мегаомметром стрелка прибора сначала показывает малое сопротивление, а потом «ползет» вверх?

Это классическое проявление тока абсорбции. В момент подключения прибора незаряженная емкость диэлектрика потребляет большой ток (зарядка емкости), что прибор воспринимает как низкое сопротивление. По мере поляризации молекул ток падает, и показания сопротивления растут, приближаясь к истинному значению \( R_{iz} \).

2. Чем отличается ток утечки от тока пробоя?

Ток утечки — это нормальный эксплуатационный режим; он мал (микроамперы), стабилен и не разрушает изоляцию. Ток пробоя — это лавинообразный процесс, при котором диэлектрик теряет свои изолирующие свойства, ток резко возрастает до величин короткого замыкания, образуется плазменный канал, и материал необратимо разрушается (обугливается или плавится).

3. Почему сопротивление изоляции металлов растет при нагреве, а диэлектриков — падает?

У металлов при нагреве усиливаются колебания решетки, которые мешают движению свободных электронов. У диэлектриков свободных носителей изначально мало. Нагрев сообщает энергию электронам и ионам, помогая им оторваться от атомов. Количество свободных носителей растет экспоненциально, поэтому проводимость увеличивается, а сопротивление падает.

4. Что показывает коэффициент абсорбции, если он равен 1?

Если \( K_{abs} = R_{60}/R_{15} \approx 1 \), это тревожный сигнал. Это означает, что ток не спадает во времени, процесс поляризации завершается мгновенно или маскируется огромным сквозным током утечки. Чаще всего это свидетельствует о сильном увлажнении изоляции или наличии проводящих мостиков грязи. Такая изоляция требует сушки.

5. Может ли воздух быть диэлектриком?

Да, воздух при нормальных условиях — хороший диэлектрик. Однако его электрическая прочность зависит от давления и влажности. При нормальном давлении пробивное напряжение воздуха составляет около 30 кВ на 1 см. При более высоких напряжениях происходит ионизация молекул газа, и воздух становится проводником (дуговой разряд или молния).

Заключение

Электропроводность диэлектриков — это не паразитное явление, а сложный физико-химический процесс, отражающий внутреннее состояние материала. Понимание составляющих тока утечки (геометрической, абсорбционной, сквозной) позволяет инженерам проектировать надежную изоляцию и предотвращать аварии, вовремя диагностируя развитие дефектов (увлажнение, старение). Современные методы, такие как диэлектрическая спектроскопия, базируются именно на анализе временных и частотных зависимостей, описанных выше.

Нормативная база и литература

1. ГОСТ 6433.2-71 Материалы электроизоляционные твердые. Методы определения электрического сопротивления.
2. ГОСТ Р 55195-2012 Электрооборудование и электроустановки переменного тока на напряжение от 1 до 750 кВ. Требования к электрической прочности изоляции.
3. IEC 60247 Insulating liquids — Measurement of relative permittivity, dielectric dissipation factor (tan delta) and d.c. resistivity.
4. Богородицкий Н.П., Пасынков В.В., Тареев Б.М. «Электротехнические материалы», учебник для вузов.
5. Поплавко Ю.М. «Физика диэлектриков», учебное пособие.
