Электрический ток — это одно из фундаментальных понятий в физике и электротехнике. В самом строгом определении, это явление, включающее как упорядоченное движение свободных носителей электрического заряда, так и изменение во времени вектора электрического смещения (ток смещения, важный в теории электромагнитного поля).

Для большинства практических применений и для первичного изучения используется более простое, но менее общее определение:

Электрический ток — это упорядоченное (направленное) движение электрически заряженных частиц.

Изучение электрических явлений активизировалось в XVIII-XIX веках. Алессандро Вольта создал первый химический источник тока («Вольтов столб»), а Андре-Мари Ампер, в честь которого названа единица силы тока, в 1820-х годах ввел сам термин «электрический ток» (фр. courant électrique) и заложил основы электродинамики.

Два значения термина «Электрический ток»

В современной электротехнике и физике понятие «электрический ток» используется в двух основных значениях:

Как само физическое явление (упорядоченное движение зарядов), которое мы описали выше.
Как скалярная физическая величина, которая количественно характеризует интенсивность этого явления.

Во втором значении электрический ток (или, более строго, сила тока) представляет собой величину, равную производной по времени от электрического заряда $Q$, который переносится через рассматриваемую поверхность (например, поперечное сечение проводника). Мгновенное значение тока $i$ определяется формулой:

$$ i = \frac{dQ}{dt} \quad (1) $$

Если сила тока не изменяется с течением времени, то есть $i(t) = \text{const}$, говорят о постоянном токе. В этом случае для его обозначения часто используют заглавную букву $I$, и формула (1) упрощается до $ I = Q / t $, где $Q$ — заряд, прошедший за время $t$.

Единицы измерения

Единицей измерения силы тока в Международной системе единиц (СИ) является ампер (А). По определению, один ампер — это сила тока, при которой через поперечное сечение проводника за одну секунду (1 с) проходит электрический заряд, равный одному кулону (1 Кл):

$ 1 \text{ А} = 1 \text{ Кл} / 1 \text{ с} $

Наряду с основной единицей, на практике широко применяются дольные и кратные единицы:

Миллиампер (мА): $ 1 \text{ мА} = 1 \times 10^{-3} \text{ А} $
Килоампер (кА): $ 1 \text{ кА} = 1 \times 10^{3} \text{ А} $

Примечание эксперта: На территории Российской Федерации применение и наименование единиц СИ, включая Ампер (А) и Ампер на квадратный метр (А/м²), регламентируется действующим стандартом ГОСТ 8.417-2002 «Государственная система обеспечения единства измерений. Единицы величин».

Условное (техническое) направление тока

Направление электрического тока — это важное условное понятие. Исторически, еще до открытия электрона (которое сделал Дж. Дж. Томсон в 1897 г.), ученые, начиная с Бенджамина Франклина, предположили, что носителем заряда является некая «электрическая жидкость», имеющая положительный заряд.

Поэтому было принято условное (или техническое) направление тока:

За положительное направление тока принимается направление, в котором движутся или могли бы двигаться положительно заряженные частицы.

В большинстве проводящих материалов (например, в металлах, таких как медь или алюминий) свободными носителями заряда являются отрицательно заряженные электроны. Вследствие этого в металлическом проводнике фактическое направление движения электронов противоположно условному (техническому) направлению тока.

В других средах, например, в электролитах или ионизированных газах (плазме), носителями заряда могут быть как положительные, так и отрицательные ионы, движущиеся в противоположных направлениях.

Плотность тока

Сила тока $I$ является интегральной (общей) характеристикой, описывающей поток заряда через всю поверхность поперечного сечения проводника. Однако во многих задачах (например, при расчете нагрева проводника или электромагнитных полей) важно знать, как этот ток распределен внутри проводника.

Для этой цели вводится локальная (действующая в точке) векторная величина — плотность тока ($ \vec{J} $).

Чтобы определить ее, мысленно разобьем всю площадку $S$ (рис. 1) на множество очень мелких, элементарных площадок $ \Delta S $. Через каждую такую площадку протекает элементарный ток $ \Delta i $.

Вектор плотности тока, проходящий через элементарную площадку

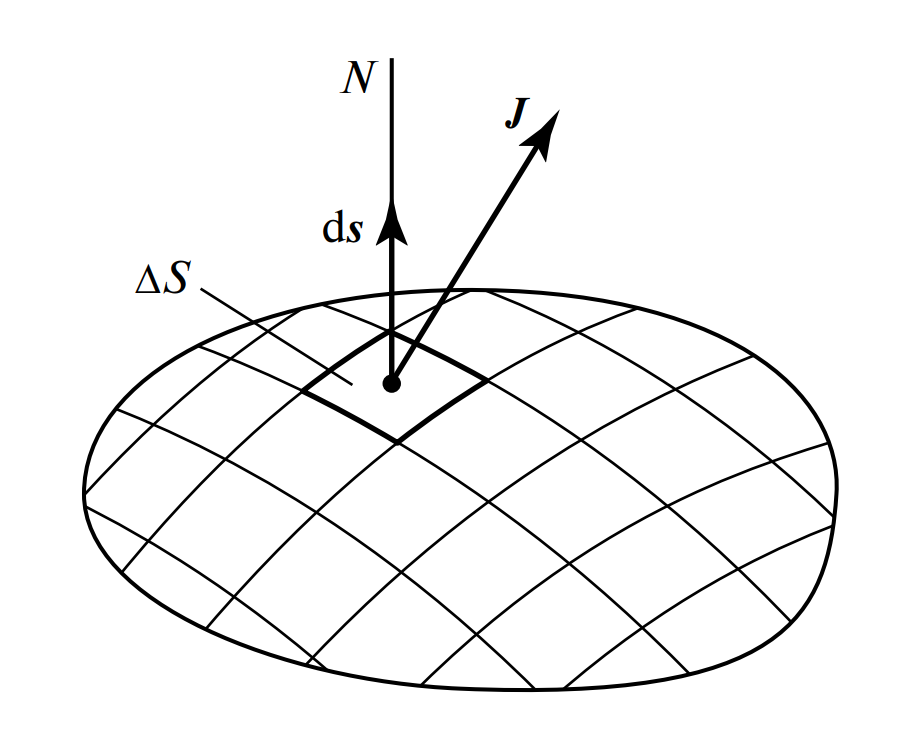

Рисунок 1. К определению понятия плотности тока: вектор плотности тока $ \vec{J} $ и вектор элементарной площадки $ d\vec{S} $, нормаль к которой $ \vec{N} $ составляет угол с $ \vec{J} $.

Плотность тока $ J $ — это векторная величина, модуль которой равен пределу отношения элементарного тока $ \Delta i $ сквозь элементарную площадку $ \Delta S $, нормальную (перпендикулярную) к направлению движения заряженных частиц, к площади этого элемента, когда последняя стремится к нулю:

$$ J = \lim_{\Delta S_{\perp} \to 0} \frac{\Delta i}{\Delta S_{\perp}} = \frac{di}{dS_{\perp}} \quad (2) $$

Направление вектора плотности тока $ \vec{J} $ в данной точке совпадает с условным (техническим) направлением тока.

Единицей измерения плотности тока в системе СИ является ампер на квадратный метр (А/м²).

Связь силы тока и плотности тока

Зная распределение вектора плотности тока $ \vec{J} $ по всей поверхности $ S $, можно найти полный ток $ i $ через эту поверхность. Если поверхность не нормальна к движению заряда (как на рис. 1, где вектор $ d\vec{S} $ направлен по нормали $ \vec{N} $), то ток $ di $ через элементарную площадку $ dS $ равен $ J_n dS $, где $ J_n $ — проекция вектора $ \vec{J} $ на нормаль.

Полный ток $ i $ через поверхность $ S $ находится путем интегрирования скалярного произведения вектора плотности тока и вектора элемента площадки по всей поверхности:

$$ i = \int_S (\vec{J} \cdot d\vec{S}) = \int_S J_n dS \quad (3) $$

Эта формула показывает, что сила тока является потоком вектора плотности тока через поверхность.

В важном частном случае, когда ток распределен равномерно по площадке $ S $ и вектор плотности тока перпендикулярен (нормален) этой площадке, модуль плотности тока $ J $ можно рассчитать по простой алгебраической формуле:

$$ J = \frac{I}{S} $$

Значение, применение и потенциальные опасности

Области применения

Электрический ток является основой современной цивилизации. Его ключевые применения включают:

Энергетика: Передача огромных объемов энергии на большие расстояния (ЛЭП).
Освещение: От ламп накаливания до современных светодиодов (LED).
Тепловое действие: Электронагревательные приборы, электросварка, металлургия.
Механическое действие: Электродвигатели, приводящие в движение все — от бытовых приборов до поездов.
Химическое действие: Электролиз, гальванотехника (нанесение покрытий), зарядка аккумуляторов.
Информационные технологии: Передача и обработка сигналов в компьютерах, смартфонах и сетях связи.

Потенциальные опасности

Опасность для жизни: Поражение электрическим током (электротравма) может вызвать ожоги, остановку дыхания и фибрилляцию сердца.
Пожароопасность: Неправильный расчет плотности тока (слишком тонкие провода) или короткое замыкание вызывают перегрев и воспламенение изоляции.
Сложность хранения: Электрическую энергию (в отличие от топлива) сложно запасать в больших промышленных масштабах (аккумуляторы имеют ограниченную емкость).

Сравнение Силы тока (I) и Плотности тока (J)

Для лучшего понимания важно различать эти две связанные, но разные величины.

Характеристика	Сила тока (I или i)	Плотность тока (J)
Определение	Скорость прохождения заряда через всю поверхность сечения.	Скорость прохождения заряда через единичную площадку в данной точке.
Тип величины	Скалярная (имеет только величину).	Векторная (имеет величину и направление).
Единица СИ	Ампер (А)	Ампер на квадратный метр (А/м²)
Что описывает?	Интегральную (общую) характеристику потока в проводнике.	Локальную (в точке) характеристику, описывает распределение потока.
Пример аналогии	Общий расход воды в реке (м³/с).	Скорость течения воды в конкретной точке реки (м/с).

Интересные факты об электрическом токе

Медленная скорость электронов: Несмотря на то, что электрический сигнал (электромагнитное поле) распространяется по проводу со скоростью, близкой к скорости света, сами электроны движутся очень медленно. Их средняя скорость направленного движения (дрейфовая скорость) в медном проводе составляет доли миллиметра в секунду.
Почему птиц не бьет током на проводах: Птица сидит на одном проводе, и ее тело имеет тот же высокий потенциал, что и провод. Разность потенциалов (напряжение) между ее лапками практически равна нулю, поэтому ток через птицу не течет.
Ток в живых организмах: Нервная система человека и животных работает за счет передачи слабых электрических импульсов (токов, переносимых ионами) между нервными клетками (нейронами).
Скин-эффект (поверхностный эффект): На высоких частотах (переменный ток) ток имеет тенденцию вытесняться к поверхности проводника. Из-за этого плотность тока в центре провода почти нулевая, а у поверхности — максимальная.
Война токов: В конце XIX века шла «война» между Томасом Эдисоном (сторонником постоянного тока, DC) и Николой Теслой (сторонником переменного тока, AC). Победил переменный ток, так как его намного легче трансформировать (повышать и понижать напряжение) для эффективной передачи на большие расстояния.

FAQ (Часто задаваемые вопросы)

1. В чем разница между током и напряжением?

Простая аналогия — водопровод. Напряжение (Вольт) — это «давление» воды в трубе (разность потенциалов), которое заставляет ее двигаться. Ток (Ампер) — это «поток» воды, то есть количество воды (заряда), протекающее в секунду. Без давления (напряжения) не будет и потока (тока).

2. Почему условное направление тока противоположно движению электронов?

Это историческая условность. Когда ученые (как Бенджамин Франклин) начали изучать электричество, они не знали о существовании электронов. Они предположили, что ток — это движение неких «положительных» зарядов. Это соглашение так и осталось в науке, хотя позже выяснилось, что в металлах движутся отрицательные электроны в обратную сторону.

3. Что опаснее для человека: высокое напряжение или большой ток?

Непосредственный вред организму (ожог, остановка сердца) наносит протекающий через тело ток. Однако, согласно закону Ома ($ I = U/R $), этот ток напрямую зависит от приложенного напряжения и сопротивления тела ($R$). Поэтому высокое напряжение опасно именно тем, что способно «протолкнуть» смертельный ток через тело человека. Безопасным для человека в сухих условиях считается напряжение до 36-42 Вольт.

4. Что такое переменный ток (AC)?

Это ток, который периодически изменяет свое направление и величину. В бытовой розетке (в России) используется переменный ток, изменяющийся по синусоидальному закону с частотой 50 Герц (т.е. он меняет направление «туда-обратно» 50 раз в секунду).

5. Почему при расчете проводов важна именно плотность тока?

Прохождение тока по проводнику всегда вызывает его нагрев (эффект Джоуля-Ленца). Мощность нагрева пропорциональна квадрату плотности тока. Если плотность тока $J$ превысит допустимое значение для данного материала, провод перегреется, его изоляция расплавится, что приведет к короткому замыканию и пожару. Поэтому в ПУЭ (Правилах устройства электроустановок) нормируется не сила тока, а допустимая сила тока на определенное сечение провода (что, по сути, является нормированием плотности тока).

Заключение

Электрический ток — это ключевое явление, лежащее в основе всей электротехники и энергетики. Понимание его двойственной природы (как явления и как физической величины — силы тока в Амперах) является базовым.

Не менее важной является характеристика его распределения в пространстве — плотность тока (А/м²). Умение оперировать этими понятиями, понимать их векторную природу и связь через интегральные соотношения (формула 3) необходимо для любого инженера и специалиста, работающего с электрическими цепями и электромагнитными полями.

Нормативные документы

ГОСТ 8.417-2002. Государственная система обеспечения единства измерений. Единицы величин. (Действующий)
ПУЭ (Правила устройства электроустановок). (Издание 7) — Регламентирует допустимые плотности тока для проводников.
