Электрический пробой — это критическое изменение состояния вещества, при котором диэлектрик (изолятор) под воздействием сильного электрического поля теряет свои исключительные изолирующие свойства и становится проводником. В этот момент через материал начинает протекать ток высокой плотности, что часто приводит к необратимым разрушениям структуры.

Краткая история. Изучение пробоя началось с первых экспериментов с электричеством в XVIII веке. Питер ван Мушенбрук, создатель Лейденской банки (1745 г.), впервые столкнулся с пробоем стекла при попытке накопить заряд. В XIX веке Майкл Фарадей заложил основы теории диэлектриков, введя понятие диэлектрической проницаемости. Однако глубокое понимание квантовых и ионизационных процессов пришло в начале XX века благодаря трудам Дж. С. Таунсенда (теория лавин в газах, 1900 г.) и Ф. Пашена (закон Пашена). Сегодня физика пробоя является основой надежности всей высоковольтной энергетики и микроэлектроники.

1. Физическая сущность электрической прочности

Любой диэлектрик состоит из атомов и молекул, где электроны прочно связаны с ядрами. В нормальном состоянии свободных носителей заряда крайне мало, поэтому ток через изолятор практически не течет. Однако при приложении внешнего электрического поля на заряды начинают действовать кулоновские силы.

Ключевой характеристикой является электрическая прочность (\(E_{пр}\)) — это предельная напряженность электрического поля, которую материал способен выдержать без разрушения. Она рассчитывается по формуле: $$ E_{пр} = \frac{U_{пр}}{h} $$ где: \( U_{пр} \) — пробивное напряжение (напряжение, при котором зафиксирован скачок тока), В; \( h \) — толщина диэлектрика в точке пробоя (кратчайшее расстояние между электродами), м.

Единицами измерения обычно служат МВ/м (мегавольт на метр) или более привычные в инженерной практике кВ/мм. Важно понимать, что эта величина не является константой материала; она зависит от температуры, влажности, формы поля, частоты напряжения и времени воздействия.

1.1. Вольт-амперная характеристика (ВАХ)

Поведение диэлектрика лучше всего описывает его вольт-амперная характеристика. До момента пробоя ток через изоляцию ничтожно мал — это ток утечки, обусловленный движением редких свободных ионов и электронов, а также токами поляризации.

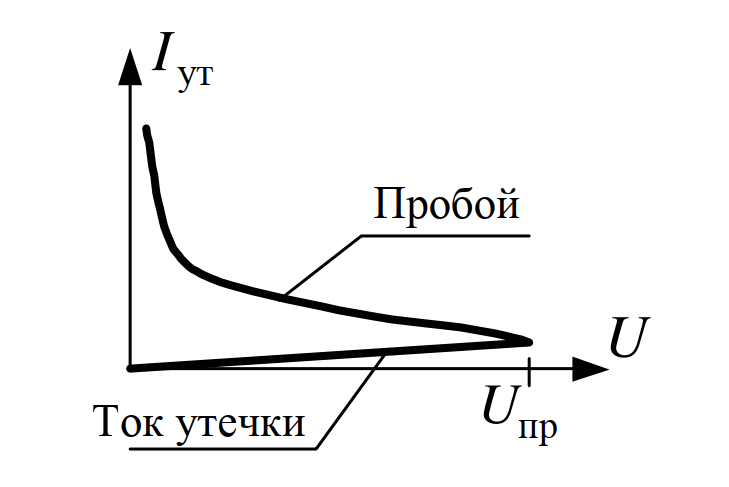

Рис. 1. Вольт-амперная характеристика диэлектрика. Показаны область токов утечки (линейный и нелинейный участки) и точка $ U_{пр} $, где сопротивление падает до нуля.

Как видно на Рис. 1, при достижении критического напряжения $ U_{пр} $, кривая резко уходит вверх. Это означает, что дифференциальное сопротивление диэлектрика $ dU/dI $ стремится к нулю или даже становится отрицательным. Ток ограничивается только сопротивлением внешней цепи источника питания.

Примечание: В реальных условиях эксплуатации ток утечки является важнейшим диагностическим параметром. Его рост во времени (при неизменном напряжении) свидетельствует о деградации изоляции, увлажнении или загрязнении, предвещая скорый пробой.

2. Электрический пробой твердых диэлектриков

Твердые диэлектрики (керамика, полимеры, слюда, стекло) являются основой изоляции трансформаторов, кабелей и конденсаторов. Их главный недостаток — необратимость пробоя. В отличие от газов или жидкостей, твердое тело не может «залечить» пробитый канал.

2.1. Классификация по месту протекания

Физика разрушения кардинально отличается в зависимости от того, где развивается разряд: внутри материала или по его границе.

А) Объемный пробой

Это пробой сквозь толщу материала. Он требует высочайшей напряженности поля, так как зарядам нужно преодолеть сопротивление плотной кристаллической или аморфной решетки.

Последствия: Мгновенное выделение огромной энергии в микроскопическом канале приводит к сублимации материала, термическому разложению (пиролизу), обугливанию и плавлению.
Морфология: В теле диэлектрика формируется основной канал высокой проводимости (заполненный плазмой или углеродом) и ветвистые структуры — триинги (от англ. tree — дерево). См. Рис. 2, а.

Б) Поверхностный пробой (Перекрытие)

Возникает на границе раздела фаз (обычно «твердый диэлектрик — газ» или «твердый диэлектрик — масло»). Электрическая прочность границы раздела всегда ниже, чем прочность самого материала или окружающего воздуха.

Механизм: Разряд скользит по поверхности. Это приводит к термической деструкции поверхностного слоя и образованию проводящих науглероженных дорожек — треков. См. Рис. 2, б.
Эксплуатация: Часто сопровождается загрязнением поверхности (пыль, соль, влага). Увлажненная грязь создает проводящие мостики, локально искажая поле и провоцируя разряд.

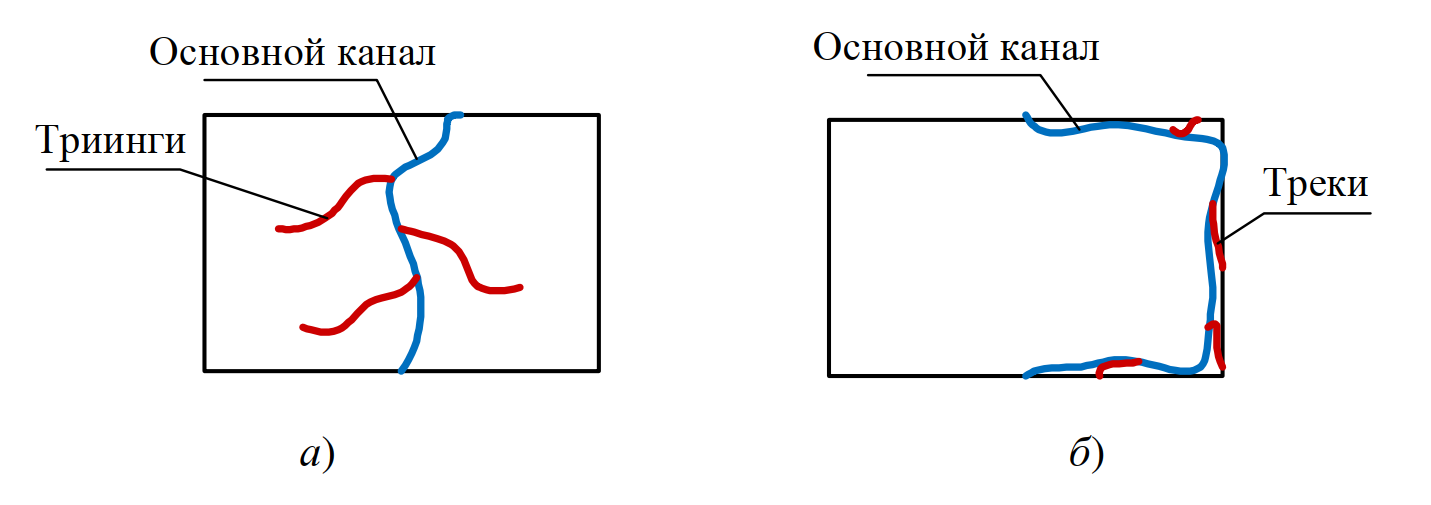

Рис. 2. Виды пробоя твердого диэлектрика:
а) Объемный пробой: виден основной канал, пронизывающий толщу, и отходящие от него триинги;
б) Поверхностный пробой: показан путь разряда по поверхности с образованием основного канала и поверхностных треков.

ВНИМАНИЕ! Объемный пробой — это всегда аварийная замена оборудования. Образовавшийся канал заполняется воздухом, прочность которого в разы ниже твердого тела. Повторное включение приведет к КЗ при значительно меньшем напряжении. При поверхностном пробое изолятор иногда можно спасти, очистив его от нагара (если не образовался глубокий проводящий трек).

2.2. Механизмы пробоя твердых тел

В зависимости от времени воздействия и условий, выделяют четыре основных механизма.

1. Электронный пробой

Самый быстрый вид пробоя (развивается за время $ < 10^{-6} $ с). Он имеет чисто квантовую природу. Под действием сверхсильного поля электроны приобретают кинетическую энергию, достаточную для преодоления запрещенной зоны (переход из валентной зоны в зону проводимости).

Процесс носит лавинный характер: один разогнанный электрон выбивает другой (ударная ионизация), их становится два, затем четыре и т.д. Материал разрушается не от тепла (на начальном этапе), а от нарушения межатомных связей.

2. Электротепловой пробой

Наблюдается, когда тепловыделение внутри диэлектрика превышает теплоотвод в окружающую среду.

Аналогия: Представьте, что вы греете воду в закрытой кастрюле. Если огонь (диэлектрические потери) слишком сильный, а крышка не отводит тепло (плохое охлаждение), вода закипит и вырвется наружу.

При росте температуры $ T $ растет электропроводность $ \gamma $ (так как тепловые колебания помогают разрывать связи и уменьшают ширину запрещенной зоны). Рост проводимости ведет к росту тока и потерь ($ P = U^2 \cdot \omega \cdot C \cdot \tan\delta $), что еще сильнее повышает температуру. Процесс становится лавинообразным и завершается плавлением канала.

3. Электромеханический пробой

Связан с физической деформацией материала.

Давление поля: Между электродами возникают силы притяжения (силы Кулона), которые сжимают диэлектрик. Если материал мягкий (например, полиэтилен при нагреве), его толщина $ h $ уменьшается. Согласно формуле $ E = U/h $, при уменьшении $ h $ напряженность $ E $ растет, что ускоряет пробой.
Вибрации: В трансформаторах и двигателях обмотки вибрируют с частотой 100 Гц (из-за магнитострикции и сил Ампера). Это вызывает усталостное растрескивание изоляции (микротрещины). В трещины попадает газ, где возникают частичные разряды.

4. Электрохимический пробой (Старение)

Самый медленный процесс (годы). Он обусловлен химическими изменениями под действием поля.
Главный враг здесь — частичные разряды (ЧР). Это микропробои в газовых порах внутри изоляции. Поскольку прочность газа ниже прочности твердого тела, пора пробивается первой. Ионы газа бомбардируют стенки поры, разрушая полимерные цепи (эрозия).

Со временем из зоны ЧР вырастает дендрит — проводящий канал древовидной формы (см. Рис. 3). Когда дендрит прорастает через всю толщину изоляции, происходит полный пробой.

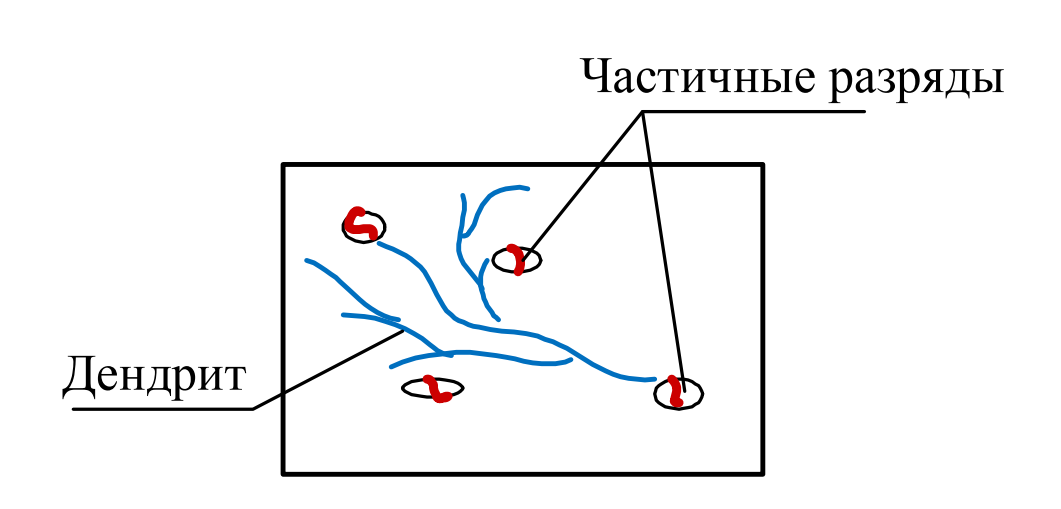

Рис. 3. Развитие дефекта: Частичные разряды в полости вызывают эрозию материала, что приводит к росту Дендрита — проводящей ветвистой структуры, ведущей к пробою.

3. Электрический пробой жидких диэлектриков

Жидкие диэлектрики (прежде всего, трансформаторное масло) широко используются для охлаждения и изоляции. В чистом виде жидкости имеют очень высокую прочность, близкую к твердым телам, но на практике их свойства определяются примесями.

Влияние влаги и примесей

Вода — главный враг жидкой изоляции. Она может находиться в трех состояниях:

Раствор: Молекулы воды равномерно распределены между молекулами масла. Влияние на пробой минимально.
Эмульсия: Мельчайшие капельки воды, взвешенные в масле. Это наиболее опасное состояние!
Отстой: Свободная вода на дне бака. Опасна возможностью захвата циркуляционными потоками.

Механизм пробоя: Капли эмульсированной воды (диэлектрическая проницаемость $\varepsilon \approx 81$) поляризуются в масле ($\varepsilon \approx 2.2$) и втягиваются в области сильного поля. Выстраиваясь в цепочки вдоль силовых линий, они образуют проводящие мостики («мостиковая теория»), по которым происходит разряд.

Эффект «самолечения»

Важное преимущество жидких диэлектриков — способность восстанавливать свойства. При пробое масло разлагается с образованием газов (водород, ацетилен) и твердого углеродистого остатка — шлама.
После пробоя:

Газ поднимается вверх (в газовое реле трансформатора).
Твердые частицы (шлам) оседают.
Свежее масло заполняет канал разряда.

Примерно через 5–7 минут электрическая прочность восстанавливается, хотя общее качество масла (кислотное число, тангенс угла потерь) ухудшается.

4. Электрический пробой газов

Газовая изоляция (воздух, элегаз $ SF_6 $, водород) уникальна способностью к полному самовосстановлению. Пробой газов сложен и зависит от конфигурации поля.

4.1. Влияние неоднородности поля

Конфигурация электродов определяет характер распределения напряженности $ E $.

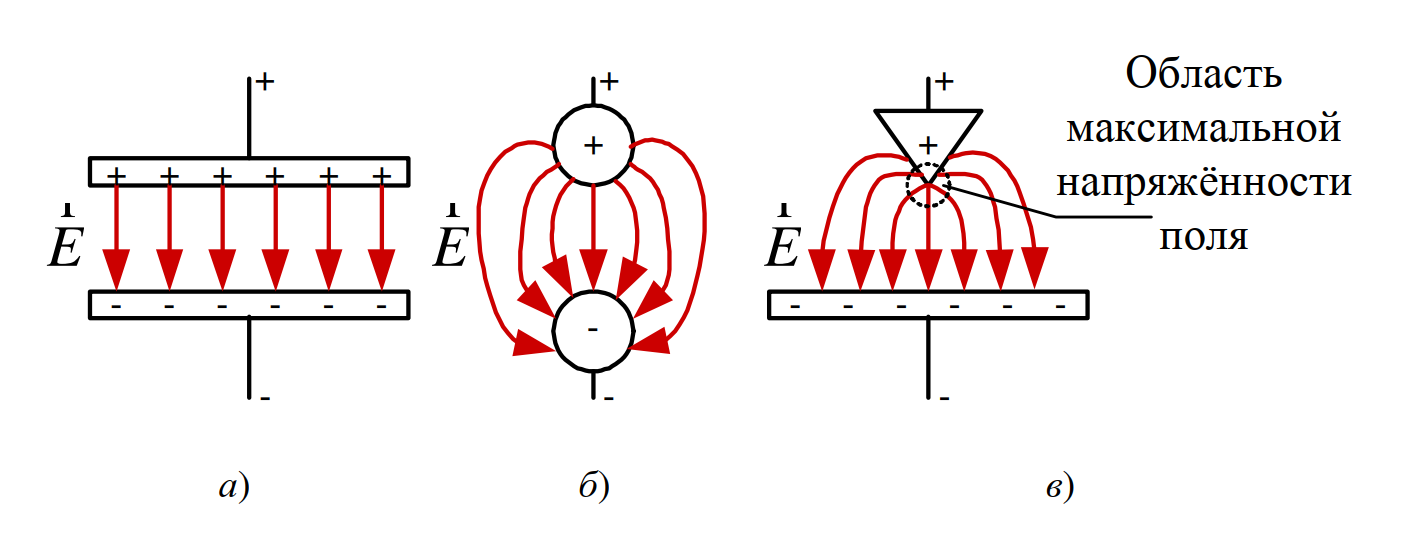

Рис. 4. Виды электрического поля:
а) Однородное: Линии поля параллельны (плоские электроды). $ E = const $.
б) Неоднородное: Линии искривляются (шар-плоскость). Есть зоны концентрации поля.
в) Резко неоднородное: Острие-плоскость. Гигантская концентрация $ E $ на острие вызывает локальную ионизацию задолго до полного пробоя.

4.2. Механизм развития разряда

Ударная ионизация и лавины

В любом газе всегда есть несколько свободных электронов (от космического излучения или радиоактивности земли). При наложении поля они ускоряются.
Если энергия электрона $ W_e $ превышает энергию ионизации атома газа $ W_i $, происходит ударная ионизация. Электрон выбивает из нейтрального атома второй электрон.
$$ A + e^- \rightarrow A^+ + 2e^- $$
Один электрон порождает два, два — четыре. Образуется электронная лавина, летящая к аноду (+). За ней остается шлейф из тяжелых положительных ионов, которые медленно дрейфуют к катоду (-).

Стримерная теория

Помимо электронов, при ионизации атомы испускают фотоны (свет). Фотоны летят со скоростью света, обгоняя лавину, и ионизируют газ далеко впереди (фотоионизация).
Это создает вторичные лавины, которые сливаются с первичной, образуя проводящий канал — стример (или лидер). См. Рис. 5.

Рис. 5. Развитие стримера: Электронная лавина движется к Аноду, оставляя за собой положительные ионы. Испускаемые Фотоны производят дистанционную ионизацию, ускоряя формирование канала.

4.3. Формы газового разряда

Коронный разряд: Возникает в резко неоднородных полях (на острие, тонких проводах ЛЭП). Это частичный пробой: ионизация идет только в узком слое у электрода («чехле» короны), где $ E $ велико. Проявляется фиолетовым свечением, шумом и выделением озона. Для энергетики корона — это потери энергии.
Искровой разряд: Полный пробой газа. Яркий, извилистый канал. Длится микросекунды (молния, искра в свече зажигания).
Дуговой разряд: Устойчивый разряд при большой мощности источника. Характеризуется сверхвысокой температурой (до 6000–20000 К), высокой плотностью тока и низким падением напряжения на самой дуге. Плазма дуги состоит из электронов и ионов материала электродов.

5. Сравнение диэлектриков и их свойств

Для наглядности сведем данные по разным типам изоляции в таблицу.

Тип диэлектрика	Электрическая прочность (прим.)	Преимущества	Недостатки	Применение
Газы (Воздух)	3 кВ/мм	Полное самовосстановление, дешевизна, экологичность.	Низкая прочность, зависимость от давления (закон Пашена).	ЛЭП, воздушные выключатели.
Элегаз ($SF_6$)	8-9 кВ/мм (при 1 атм)	Отлично гасит дугу, высокая прочность.	Парниковый газ, токсичные продукты распада.	КРУЭ, высоковольтные выключатели.
Жидкие (Масло)	10-20 кВ/мм	Отводит тепло, самовосстанавливается, пропитывает поры.	Пожароопасно, требует контроля влаги и шлама.	Силовые трансформаторы, масляные выключатели.
Твердые (Сшитый полиэтилен, керамика)	20-100+ кВ/мм	Механическая прочность, компактность.	Не восстанавливается, подвержен старению (триинги).	Кабели, изоляторы, вводы.

6. Интересные факты о диэлектриках и пробое

Мир высоковольтной физики полон парадоксов и удивительных явлений. Вот 7 фактов, которые расширят ваше понимание природы электричества.

Фигуры Лихтенберга. Если «заморозить» процесс пробоя в прозрачном пластике (акриле) с помощью ускорителя частиц, получаются невероятные фрактальные узоры, напоминающие ветви деревьев или молнию. Эти «шрамы» от прохождения тока навсегда остаются внутри материала и являются наглядной демонстрацией пути стримера.
Огни Святого Эльма. Легендарное свечение на мачтах кораблей, пугавшее моряков веками, на самом деле является устойчивой формой коронного разряда. Оно возникает в резко неоднородном поле (на острие мачты) перед грозой, когда напряженность поля воздуха достигает критических значений, но еще недостаточна для удара молнии.
Алмазная броня. Алмаз является одним из лучших известных диэлектриков. Его электрическая прочность достигает фантастических 2000 кВ/мм (для сравнения: у воздуха — 3 кВ/мм, у фарфора — 10–20 кВ/мм). Это делает алмаз перспективным материалом для экстремальной электроники будущего.
Чистая вода — изолятор. Вопреки бытовому мнению, химически чистая дистиллированная вода (без солей и примесей) является отличным диэлектриком. Пробой в воде происходит не из-за молекул H₂O, а из-за растворенных в ней ионов солей и газов, которые и создают проводящие каналы.
Парадокс Пашена. В вакууме пробить промежуток сложнее, чем в воздухе, но лишь до определенного предела. Если снижать давление газа, электрическая прочность сначала падает (легче разогнать электрон), достигает минимума, а затем при создании глубокого вакуума резко возрастает, так как электронам просто не с кем сталкиваться для создания лавины.
Электрический ветер. При коронном разряде с остриев электродов стекают ионы, которые увлекают за собой нейтральные молекулы воздуха. Этот поток, называемый «ионным ветром», способен задуть пламя свечи, хотя никаких движущихся механических частей в системе нет.
Триинги убийцы. В полимерной изоляции кабелей (сшитый полиэтилен) под микроскопом можно найти микроканалы, похожие на деревья, заполненные водой (водные триинги). Они растут годами, питаясь влагой из почвы, и медленно, но верно ведут к неизбежному пробою кабеля, который может случиться через 10–15 лет эксплуатации.

7. Часто задаваемые вопросы (FAQ)

1. Можно ли восстановить изоляцию после пробоя?

Это зависит от агрегатного состояния диэлектрика. Газы (воздух) восстанавливаются мгновенно, как только исчезает дуга. Жидкие диэлектрики (масло) восстанавливаются частично: канал заполняется свежей жидкостью, но в ней накапливается углерод (гарь), снижающий прочность. Твердые диэлектрики не восстанавливаются никогда — пробитый изолятор, кабель или конденсатор подлежат обязательной замене, так как в них остается прожженное отверстие.

2. Почему провода ЛЭП трещат в сырую погоду?

Этот звук вызван коронным разрядом. Влажный воздух имеет меньшую электрическую прочность, а капли воды на проводах создают локальные неоднородности (микро-острия), усиливающие электрическое поле. В этих точках происходит микро-пробой воздуха, сопровождающийся звуком (треском), слабым свечением и выделением озона.

3. От чего зависит цвет искры при пробое?

Цвет разряда зависит от спектра излучения газов, в которых он происходит, и температуры плазмы. В воздухе искра обычно сине-фиолетовая (из-за азота) или белая (при высокой температуре). В неоне — красная, в аргоне — синяя. Желто-оранжевый оттенок может свидетельствовать о сгорании натрия (из пыли или соли) или плавлении материала электродов.

4. Что такое частичный разряд и почему он опасен?

Частичный разряд (ЧР) — это «недо-пробой», который происходит только в небольшой части изоляции (обычно внутри воздушного пузырька или трещины в толще пластика). Сам по себе он не вызывает замыкания, но он бомбардирует стенки изоляции электронами и ионами, постепенно разрушая её («выедая» материал). Со временем ЧР перерастает в полный пробой, поэтому его наличие — главный сигнал тревоги при диагностике.

5. Почему высоковольтные изоляторы имеют ребристую форму?

Ребристая форма нужна для увеличения длины пути утечки. Чтобы произошел поверхностный пробой, дуге придется обогнуть все ребра, что значительно длиннее, чем прямой путь. Кроме того, ребра служат «зонтиками»: во время дождя нижняя часть ребра остается сухой, сохраняя высокое сопротивление и предотвращая образование сплошной водяной пленки, по которой мог бы пройти ток.

Заключение

Электрический пробой — это сложное, многофакторное явление, находящееся на стыке квантовой механики, термодинамики и химии. Для инженера понимание физики пробоя — это ключ к продлению срока службы оборудования. В твердых телах борьба идет за однородность материала и отсутствие пор (чтобы избежать дендритов). В жидкостях — за чистоту и отсутствие воды. В газах — за оптимальную форму электродов для выравнивания поля.

Современные технологии движутся в сторону создания композитных материалов и использования нанодиэлектриков, способных подавлять развитие лавин и увеличивать ресурс работы сетей.

Нормативная база

ГОСТ 1516.3-96 — Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции.
ГОСТ 6433.3-71 — Методы определения электрической прочности твердых электроизоляционных материалов.
ГОСТ 6581-75 — Материалы электроизоляционные жидкие. Методы электрических испытаний.
ГОСТ 1516.2-97 — Общие методы испытаний электрической прочности изоляции.

Список литературы

Серебрянников С.В. Физика диэлектриков. — М.: Издательский дом МЭИ, 2016. — Фундаментальный труд, детально описывающий процессы поляризации и пробоя в современных материалах.
Кучинский Г.С., Кизеветтер В.Е., Пинталь Ю.С. Изоляция установок высокого напряжения. — М.: Энергоатомиздат, 1987 (переизд. 2012). — Классический учебник для инженеров-энергетиков, подробно разбирающий физику пробоя в контексте реального высоковольтного оборудования.
Борисова М.Э., Койков С.Н. Физика диэлектриков. — Л.: Изд-во ЛГУ, 1979. — Глубокий теоретический анализ механизмов электропроводности и электрического старения изоляции.
