Индикатор часового типа (ИЧ) — это высокоточный измерительный прибор, предназначенный для определения малых линейных отклонений размеров детали, проверки геометрии формы (биение, овальность, конусность) и взаимного расположения поверхностей. Своим названием он обязан внешнему сходству с классическим секундомером или карманными часами, однако его «стрелки» отсчитывают не время, а микрометры и сотые доли миллиметра.

История создания подобных механизмов уходит корнями в конец XIX века, эпоху бурного развития точного машиностроения. Потребность в массовом производстве взаимозаменяемых деталей потребовала инструментов, способных быстро и наглядно показывать отклонения от эталона. Использование часовых шестеренок (трибов) для преобразования линейного перемещения во вращательное стало гениальным инженерным решением, которое остается актуальным и по сей день.

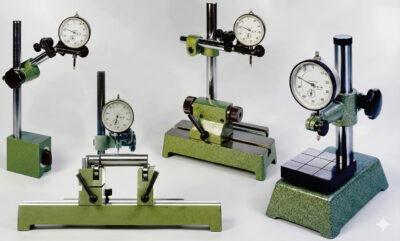

Держатели и штативы с установленными индикаторами часового типа

1. Устройство и принцип действия: Механика точности

Внешне (да и по внутреннему устройству) индикатор действительно напоминает карманные часы (рис. 1), что и закрепило за ним такое название. Однако важно помнить: называть его «индикаторными часами» технически безграмотно, так как функция измерения времени у прибора отсутствует полностью.

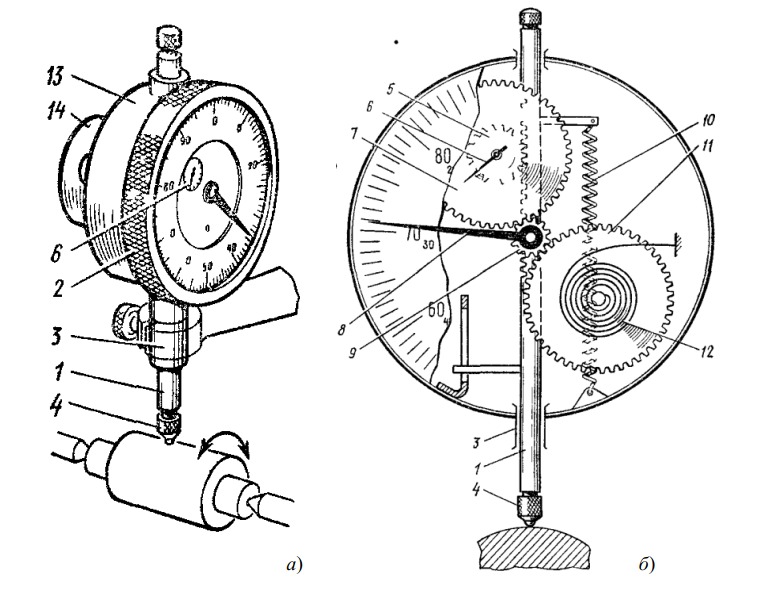

Рис. 1. Индикатор часового типа: а – общий вид, б – кинематическая схема зубчатой передачи

Анатомия прибора (по рис. 1)

Конструкция индикатора часового типа представляет собой сложную измерительную головку, где ключевым элементом является механизм преобразования движения. Давайте разберем его устройство детально, следуя цифровым обозначениям на схеме:

Основой всей конструкции служит корпус 13. Это жесткая база, внутри которой смонтирован преобразующий механизм — реечно-зубчатая передача. Именно качество исполнения корпуса и жесткость посадочных мест определяют долговечность прибора.

Сквозь корпус проходит измерительный стержень 1. Это подвижный элемент, который непосредственно контактирует с измеряемой деталью через сменный наконечник 4. Наконечники (пятки) изготавливаются из твердых сплавов или технического рубина, чтобы минимизировать износ при трении о деталь.

Кинематика процесса:

На измерительном стержне нарезана прецизионная зубчатая рейка. Это сердце преобразователя «линия-угол».
Поступательные движения измерительного стержня-рейки 1 передаются системе миниатюрных зубчатых колес. Сначала движение подхватывает реечное колесо 5 (обычно оно имеет малое количество зубьев, называемое трибом).
Далее вращение передается через передаточное колесо 7. Эта система шестерен работает как мультипликатор, многократно увеличивая скорость вращения выходного вала относительно входного перемещения.
Через полую трубку 9 (гильзу) вращение передается на ось основной стрелки 8.

Величина поворота стрелки отсчитывается по круглой шкале-циферблату. Для удобства работы и настройки прибора на условный «нуль» предусмотрена возможность вращения шкалы: она поворачивается специальным ободком 2. Это позволяет оператору совместить ноль шкалы со стрелкой в любой точке рабочего хода.

Инженерная аналогия: Представьте, что вы толкаете автомобиль (стержень 1) очень медленно, а стрелка спидометра (стрелка 8) при этом бешено вращается. Зубчатая передача внутри индикатора работает как «коробка передач наоборот» — она преобразует крошечное, почти незаметное глазу перемещение стержня в заметный поворот стрелки, делая невидимое видимым.

2. Метрологические характеристики и математика измерений

Круглая шкала стандартного индикатора часового типа (наиболее распространенной модели ИЧ-10) состоит из 100 делений. Цена каждого деления составляет 0,01 мм.

Что это означает на практике? Передаточное отношение механизма \( i \) подобрано таким образом, что при линейном перемещении измерительного наконечника на \( \Delta L = 0,01 \) мм, стрелка индикатора совершает поворот на угол, соответствующий расстоянию между двумя соседними штрихами шкалы. Полный оборот стрелки (100 делений) соответствует перемещению стержня на: $$ L_{turn} = 100 \times 0,01 \text{ мм} = 1 \text{ мм} $$

Обычно на циферблате присутствует и маленькая стрелка (счетчик оборотов), которая показывает количество полных миллиметров.

Погрешность и классы точности

Многие студенты и начинающие специалисты ошибочно полагают, что если цена деления прибора 0,01 мм, то он измеряет с такой точностью в любом диапазоне. Это не так. Погрешности индикатора строго нормируются (например, по ГОСТ 577-68) и зависят от величины перемещения измерительного стержня.

Накопление погрешности происходит из-за микроскопических неточностей в нарезке зубьев шестерен, люфтов в опорах и биения осей. Типичные значения для исправного прибора:

На локальном участке (0,1 мм): Погрешность в пределах 5…8 мкм.
На участке 1…2 мм: Погрешность возрастает до 10…15 мкм.
На участке до 3 мм: До 15 мкм.
На полном диапазоне (5…10 мм): Погрешность достигает 18…22 мкм.

Вывод: На небольшом участке измерения погрешность индикатора сопоставима с половиной цены деления или даже меньше. Однако на больших пределах измерения накопленная погрешность может превышать цену деления (0,01 мм) в два раза! Это доказывает, что отсчитывать доли от цены деления (т.е. пытаться «на глаз» ловить микрометры) на индикаторе часового типа нельзя. Для микрометровых измерений существуют другие приборы (микаторы, оптикаторы).

3. Практическое применение: Где и как используют ИЧ

Индикаторы часового типа — это «глаза» станочника и контролера ОТК. Как правило, их применяют двояко: как самостоятельное средство измерения для прямого отсчета малых перемещений, так и в составе сложных измерительных приспособлений (нутромеров, скоб).

С их помощью решают широкий спектр задач:

Контроль отклонений формы: овальность, огранка, конусность валов (как показано на рис. 1а).
Проверка расположения поверхностей: непараллельность, перпендикулярность, торцевое и радиальное биение.
Установка заготовок на станках: центрирование детали в четырехкулачковом патроне токарного станка.
Автомобильная диагностика: определение верхней мертвой точки (ВМТ) поршня, проверка биения тормозных дисков.

Оснастка и крепление (по рис. 2)

Сам по себе индикатор работать не может — ему нужна жесткая фиксация. В качестве «рук», удерживающих прибор, применяют стойки, штативы и специальные оправки. Главное требование к ним — жесткость. Любая вибрация или упругая деформация стойки исказит показания на сотые доли миллиметра.

Рис. 2. Приспособления с индикатором часового типа: а – на магнитной стойке, б – проверка тормозного диска, в – замер полуколец, г – контроль плоских деталей

Разберем типичные сценарии использования, изображенные на рисунке 2:

Рис. 2а (Универсальность): Оснащение индикатора стойкой с магнитным основанием (магнитным штативом) — это «золотой стандарт» цеховых измерений. Поворотный выключатель активирует мощный магнит, позволяя намертво прикрепить штатив к станине станка, направляющим или любой стальной поверхности (горизонтальной, вертикальной, наклонной).
Рис. 2б (Автосервис): Классический пример из авторемонта — проверка биения тормозного диска. Индикатор закрепляют на элементах подвески, упирают щуп в рабочую поверхность диска и вращают ступицу. Колебания стрелки показывают кривизну диска. Если биение превышает допуск (обычно 0,05–0,1 мм), при торможении будет ощущаться вибрация на руле.
Рис. 2в (Специнструмент): Применение в составе приспособления для измерения толщины упорных полуколец коленвала ДВС. Здесь индикатор работает как компаратор: он показывает не абсолютный размер, а отклонение от эталона.
Рис. 2г (Плоскостность): Контроль толщины и плоскостности плоских деталей. Столик обеспечивает базу, а индикатор сверху сканирует поверхность, выявляя ямы и бугры.

Также индикаторы незаменимы при измерении высоты выступания гильз цилиндров, толщины вкладышей скольжения и в сотнях других операций на машиностроительных заводах.

4. Сравнительная характеристика индикаторов

Чтобы понять место ИЧ среди других инструментов, сравним его с ближайшими «родственниками».

Характеристика	Индикатор часового типа (ИЧ)	Рычажно-зубчатый (ИРБ/ИРТ)	Цифровой индикатор
Принцип действия	Реечно-зубчатая передача (вертикальный шток)	Рычажно-зубчатая система (качающийся рычаг)	Емкостный или индуктивный датчик
Цена деления	Обычно 0,01 мм	0,01 мм или 0,001 мм (1 мкм)	До 0,001 мм
Преимущества	Большой ход (0-10 мм, 0-25 мм), надежность, низкая цена.	Доступ в труднодоступные места, малые габариты.	Удобство считывания, обнуление в любой точке, выход данных на ПК.
Недостатки	Только вертикальный доступ, чувствительность к загрязнению рейки.	Малый диапазон измерений (обычно ±0.8 мм).	Зависимость от батареек, высокая цена, хрупкость электроники.
Основное применение	Измерение линейных размеров, больших биений.	Центроискание, проверка биений в отверстиях.	Лаборатории, автоматизированный контроль.

5. Интересные факты об индикаторах

Проблема «Мертвой зоны»: В механизме индикатора используется спиральная пружина (волосок), аналогичная часовой. Её задача — выбирать люфт (зазор) между зубьями шестерен, чтобы при смене направления движения стрелка не «залипала». Без неё точность была бы невозможна.
Твердость наконечника: Шарик на конце измерительного стержня часто делают из корунда или карбида вольфрама. Если бы он был стальным, то при измерении вращающегося закаленного вала он быстро стерся бы, исказив результаты.
Преднатяг: Опытные метрологи знают: нельзя проводить измерения на самом начале хода штока. Нужно дать «натяг» (утопить шток) на 0,5–1 мм, чтобы механизм вошел в рабочий, стабильный режим зацепления.
Стандарт 10 мм: Почему самый популярный индикатор ИЧ-10 имеет ход именно 10 мм? Это исторический компромисс между компактностью корпуса (размером с ладонь) и длиной нарезанной рейки, которая помещается внутри при полном подъеме.
Косинусная погрешность: Если измерительный стержень расположен не перпендикулярно измеряемой поверхности, результат будет искажен. Истинное перемещение \( h \) связано с измеренным \( L \) формулой \( h = L \cdot \cos(\alpha) \), где \( \alpha \) — угол отклонения.
Защита от ударов: Существуют противоударные модели, где механизм защищен демпферами. Резкий удар по штоку обычного индикатора (например, если уронить его на шток) может мгновенно срезать зубья на реечном колесе.
Обратная шкала: Существуют индикаторы с шкалой, размеченной против часовой стрелки (обычно красного цвета). Они используются для контроля глубины или убывания размера.

6. Часто задаваемые вопросы (FAQ)

1. Можно ли смазывать шток индикатора маслом WD-40?

Нет, категорически нельзя! Жидкая смазка притягивает пыль, которая, попадая в прецизионные втулки, работает как абразив и вызывает заклинивание. Шток должен быть сухим и чистым. Допускается только протирка спиртом или бензином «Калоша».

2. Почему стрелка не возвращается точно на ноль?

Это называется гистерезис или вариация показаний. Причиной может быть загрязнение рейки, ослабление возвратной пружины или трение в опорах механизма. Если отклонение превышает 0,5–1 деление, прибор требует ремонта и калибровки.

3. Чем отличаются ИЧ-02, ИЧ-10 и ИЧ-25?

Цифра после аббревиатуры ИЧ обозначает максимальный диапазон измерений в миллиметрах. ИЧ-02 измеряет до 2 мм (более компактный), ИЧ-10 — до 10 мм (стандарт), ИЧ-25 — до 25 мм (усиленная конструкция).

4. Как правильно хранить индикатор?

В специальном футляре, при этом измерительный стержень должен быть свободен (не поджат), чтобы пружина не находилась в постоянном напряжении. Избегайте влажности и перепадов температур.

5. Можно ли использовать ИЧ для настройки 3D-принтера?

Да, это отличный способ выровнять печатный стол (калибровка bed leveling). Закрепив индикатор на печатающей головке, можно добиться идеальной параллельности стола и сопла с точностью до 0,01 мм, что недостижимо методом «листа бумаги».

Заключение

Индикатор часового типа, несмотря на свою более чем столетнюю историю, остается незаменимым инструментом в арсенале инженера, метролога и автомеханика. Его кажущаяся простота скрывает за собой совершенную механику, позволяющую «увидеть» невидимые глазу отклонения.

Понимание принципов работы реечно-зубчатой передачи и особенностей погрешности позволяет специалисту не просто снимать показания, а грамотно интерпретировать их, обеспечивая высокое качество продукции. Будь то биение вала турбины или настройка станка с ЧПУ — индикатор ИЧ-10 всегда будет первым инструментом, который возьмет в руки мастер для проверки точности.

Нормативная база

ГОСТ 577-68 — «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия». (Основной действующий стандарт в РФ).
ГОСТ 27284-87 — «Калибры. Термины и определения».
МИ 2192-92 — «ГСИ. Индикаторы часового типа с ценой деления 0,01 мм. Методика поверки».

Список рекомендуемой литературы

Якушев А.И., Воронцов Л.Н., Федотов Н.М. «Взаимозаменяемость, стандартизация и технические измерения». — М.: Машиностроение, 1986.
Классический учебник для технических ВУЗов, детально описывающий физику процесса измерений и кинематику измерительных головок.
Анурьев В.И. «Справочник конструктора-машиностроителя». Том 1. — М.: Машиностроение, 2001.
Себенцов А.А. «Контрольно-измерительные инструменты и приборы в машиностроении». — М.: Высшая школа, 2008.
Практическое пособие с разбором реальных производственных кейсов и примеров использования оснастки с индикаторами.
