Газообразные диэлектрики — это класс электроизоляционных материалов, находящихся в газообразном агрегатном состоянии, основной функцией которых является предотвращение протекания электрического тока между частями электроустановки, находящимися под разными потенциалами. Кроме того, они часто выполняют функции теплоносителя (охлаждающей среды) и дугогасящей среды.

История применения газов в электротехнике начинается с самого момента открытия электричества, так как атмосферный воздух был первым естественным изолятором. С ростом напряжений и мощностей в середине XX века возникла потребность в средах с более высокой электрической прочностью и теплопроводностью. Это привело к внедрению водорода для охлаждения турбогенераторов и открытию уникальных свойств электроотрицательных газов, в частности гексафторида серы (элегаза), что произвело революцию в конструировании компактных распределительных устройств (КРУЭ).

Сегодня в энергетике активно используются: воздух, азот, водород, элегаз (SF₆) и инертные газы. Понимание их физики и свойств критически важно для проектирования надежного оборудования.

1. Теоретические основы электропроводности и пробоя газов

Чтобы понять, почему одни газы изолируют лучше других, необходимо углубиться в физику газового разряда. В нормальном состоянии газы являются идеальными диэлектриками. Однако под воздействием внешнего электрического поля или ионизирующих факторов (излучение, температура) в них появляются свободные носители заряда.

Основным законом, описывающим пробивное напряжение газа в однородном поле, является Закон Пашена. Он гласит, что пробивное напряжение \( U_{br} \) является функцией произведения давления газа \( p \) на расстояние между электродами \( d \): $$ U_{br} = f(p \cdot d) $$

Экспертное пояснение: Физический смысл закона Пашена заключается в длине свободного пробега электрона $ \lambda $. Если давление высоко, молекул много, и электрон часто сталкивается с ними, не успевая набрать кинетическую энергию, достаточную для ионизации (ударной ионизации). Если расстояние $ d $ велико, возрастает вероятность того, что электрон встретит атом на своем пути.

Аналогия: Представьте, что электрон — это бегун, которому нужно разогнаться, чтобы пробить стену (ионизировать атом).

Низкое давление: Поле пустое, бегун легко разгоняется, но «стен» (атомов) мало — вероятность столкновения низкая.
Высокое давление: Поле забито препятствиями. Бегун постоянно спотыкается, не успевая набрать скорость. Именно поэтому сжатые газы имеют высокую электрическую прочность.

Развитие разряда часто описывается механизмом лавины Таунсенда, где один первичный электрон, разогнанный полем, выбивает вторичные электроны, создавая лавинообразный рост тока:

$$ n = n_0 e^{\alpha d} $$

Где $ \alpha $ — первый коэффициент ионизации Таунсенда. Для элегаза и других электроотрицательных газов в эту формулу вводится коэффициент прилипания $ \eta $, который описывает захват электронов молекулами, что гасит лавину.

2. Сравнительная характеристика свойств газов

Выбор газа для конкретного оборудования зависит от совокупности факторов: электрической прочности, теплопроводности, химической стабильности и стоимости. В таблице 1 приведены свойства основных газов относительно воздуха.

Таблица 1. Свойства газов по отношению к свойствам воздуха (относительные единицы)

Характеристика	Воздух	Азот (N₂)	Водород (H₂)	Элегаз (SF₆)
Плотность	1	0,97	0,07	5,19
Теплопроводность	1	1,02	6,69	0,7
Удельная теплоемкость	1	1,05	14,4	0,59
Электрическая прочность	1	1	0,6	2,3 — 3,0
Химическая активность	Окислитель	Инертен	Восстановитель / Горюч	Инертен

3. Атмосферный воздух: Базовый диэлектрик

Воздух — наиболее доступная и дешевая изолирующая среда. Это смесь газов, состоящая преимущественно из:

Азота ($ N_2 $) — 78 %
Кислорода ($ O_2 $) — 21 %
Аргона ($ Ar $) — 0,9 %
Углекислого газа ($ CO_2 $) — 0,03 %
Прочих примесей (неон, гелий, метан и др.)

Применение в электроэнергетике

Воздух является естественной изоляцией для воздушных линий электропередачи (ВЛ), открытых распределительных устройств (ОРУ) и внешних вводов трансформаторов. Он также служит дополнительной изоляцией в зазорах внутри шкафов КРУ и между обмотками сухих трансформаторов.

Достоинства и Недостатки

Преимущество: Способность к самовосстановлению. После пробоя воздушного промежутка электрическая прочность восстанавливается практически мгновенно, как только исчезает дуга и рассеиваются ионы.
Недостаток 1 (Окисление): Наличие 21% кислорода делает воздух мощным окислителем. Это приводит к старению изоляции (бумаги, масла) и коррозии контактов. При электрических разрядах в воздухе образуется озон ($ O_3 $) и окислы азота, которые с влагой образуют азотную кислоту, разрушающую металлы и диэлектрики.
Недостаток 2 (Низкая прочность): Электрическая прочность воздуха при нормальных условиях составляет всего $ E_{br} \approx 30 $ кВ/см (или 3 МВ/м). Это вынуждает делать огромные изоляционные расстояния на высоких напряжениях (габариты ОРУ 500 кВ или 750 кВ занимают гектары земли).

Важно: Электрическая прочность воздуха сильно зависит от атмосферных условий (давления, температуры, влажности). При расчетах высоковольтной изоляции вводится поправка на плотность воздуха по ГОСТ 1516.2-97.

4. Азот: Защита и Инертность

Азот ($ N_2 $) по своим электрическим характеристикам практически идентичен воздуху (пробивное напряжение такое же). Однако его главное преимущество — химическая инертность. Он не поддерживает горение и не вызывает окисления материалов.

Трансформаторы с азотной защитой (Тип ТМЗ)

В маслонаполненном оборудовании одной из главных проблем является окисление масла кислородом воздуха и его увлажнение. Для решения этой проблемы применяют герметичные трансформаторы с азотной подушкой. Рассмотрим это на примере трансформатора типа ТМЗ (Т — трехфазный, М — масляный, З — защищенный/закрытый).

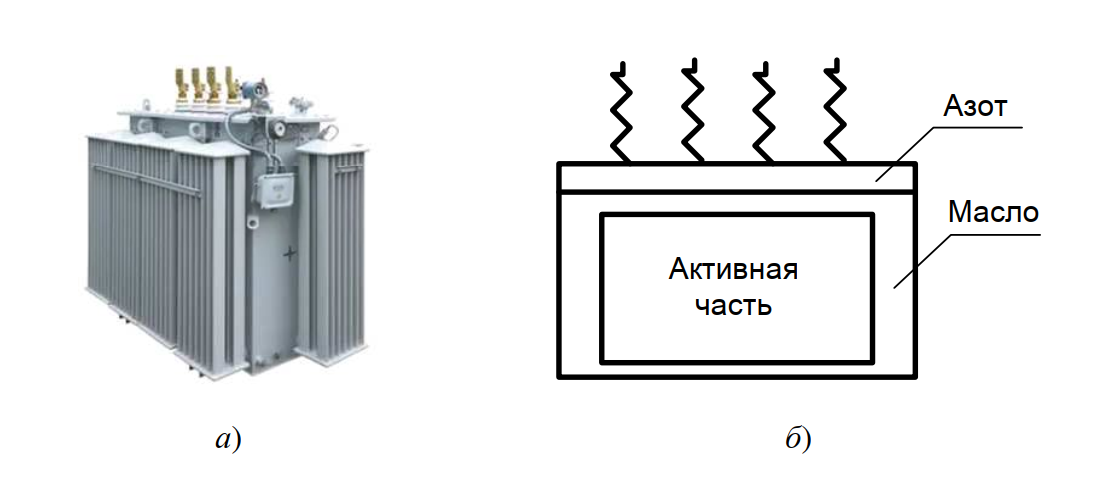

Рис. 1. Силовой трансформатор типа ТМЗ: а — общий внешний вид; б — схематическая конструкция защиты масла.

Конструктивные особенности (см. Рис. 1):

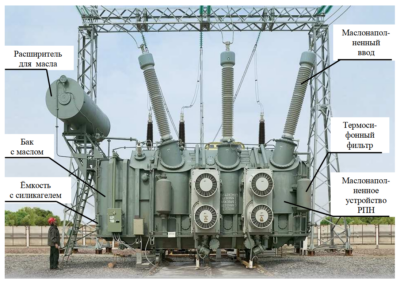

Отсутствие расширителя: В отличие от классических трансформаторов типа ТМ, здесь нет отдельного бака-расширителя, сообщающегося с атмосферой.
Азотная подушка: Верхняя часть бака (над зеркалом масла) заполнена газообразным азотом. См. рис. 1, б. Азот выполняет функцию буфера. При нагреве масло расширяется, сжимая азот; при охлаждении — масло сжимается, и азот расширяется.
Защита: Азот исключает прямой контакт трансформаторного масла с атмосферным воздухом, предотвращая его окисление, образование шлама и увлажнение. Это значительно продлевает срок службы масла и бумажной изоляции.

Данная технология регламентируется нормами эксплуатации маслонаполненного оборудования. Азот должен быть осушенным и очищенным (содержание кислорода не более 2% по объему согласно эксплуатационным циркулярам).

5. Водород: Чемпион охлаждения

Водород ($ H_2 $) — самый легкий газ в природе. Именно его уникальные теплофизические свойства определили его роль в электроэнергетике, а именно в системах охлаждения мощных турбогенераторов (ТГВ — ТурбоГенератор с Водородным охлаждением).

Почему водород, а не воздух?

Теплопроводность: Как видно из Таблицы 1, теплопроводность водорода в 7 раз выше, чем у воздуха. Это позволяет гораздо эффективнее отводить тепло от обмоток статора и ротора, повышая удельную мощность генератора при тех же габаритах.
Коэффициент теплоотдачи: Он в 1.5 раза выше, чем у воздуха, что снижает перепад температур между медью обмотки и газом.
Вентиляционные потери: Плотность водорода составляет всего 7% от плотности воздуха. Мощность, затрачиваемая на трение ротора о газ (вентиляционные потери), пропорциональна плотности среды. $P_{vent} \propto \rho \cdot \omega^3 \cdot D^5$
Замена воздуха на водород позволяет снизить потери на трение в 10–14 раз, что повышает КПД генератора на 0.8–1%.

Критическая опасность: Основной недостаток водорода — взрывоопасность. Смесь водорода с воздухом (гремучий газ) взрывается в широком диапазоне концентраций (от 4% до 75% водорода).

Для предотвращения взрыва в генераторах используются специальные масляные уплотнения вала, которые не дают водороду выходить наружу, а воздуху попадать внутрь. Давление водорода внутри корпуса поддерживается выше атмосферного (обычно 3–5 атм), чтобы в случае неплотности водород выходил наружу, а не воздух проникал внутрь.

6. Элегаз (SF₆): Король высокого напряжения

Элегаз (гексафторид серы, $ SF_6 $) — это синтетический газ, который стал стандартом для высоковольтного оборудования компактного исполнения.

Рис. 2. Элегаз.

Физика уникальности

Молекула $ SF_6 $ имеет структуру правильного октаэдра: атом серы в центре окружен шестью атомами фтора. Это обеспечивает:

Химическую инертность: Элегаз не горит, не вступает в реакции с медью, алюминием и сталью до 150°C.
Электроотрицательность: Это ключевое свойство. Молекулы элегаза жадно захватывают свободные электроны, превращаясь в тяжелые малоподвижные отрицательные ионы: $SF_6 + e^- \rightarrow SF_6^-$
Тяжелые ионы не могут разогнаться в электрическом поле так же быстро, как легкие электроны, поэтому развитие лавины блокируется. Благодаря этому электрическая прочность элегаза в 2.5–3 раза выше, чем у воздуха.

Применение: КРУЭ и Выключатели

Использование элегаза позволяет уменьшить габариты высоковольтного оборудования в разы. Комплектные распределительные устройства с элегазовой изоляцией (КРУЭ) занимают всего 10–15% площади, необходимой для открытых подстанций.

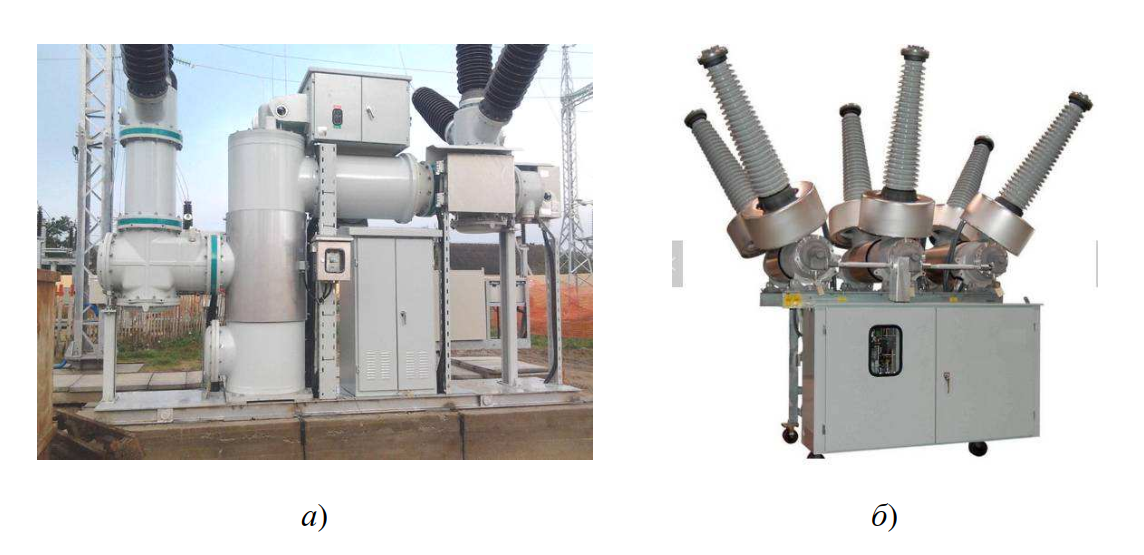

Рис. 2. Оборудование с применением элегаза: а — ячейка КРУЭ 110 кВ в разрезе; б — принцип гашения дуги в высоковольтном выключателе.

Описание оборудования (см. Рис. 2):

КРУЭ (Рис. 2, а): Представляет собой герметичную металлическую трубу (оболочку), внутри которой на изоляторах расположены токоведущие шины. Все пространство заполнено элегазом под давлением (0.3–0.6 МПа). В состав КРУЭ входят разъединители, заземлители, выключатели и трансформаторы тока/напряжения.
Выключатели (Рис. 2, б): Элегаз обладает уникальной дугогасительной способностью. При возникновении электрической дуги молекулы $ SF_6 $ диссоциируют (распадаются), поглощая огромное количество энергии дуги, что охлаждает ее. После перехода тока через ноль молекулы мгновенно рекомбинируют (восстанавливаются), обеспечивая высокую электрическую прочность промежутка. Это позволяет отключать токи короткого замыкания в десятках килоампер.

Экологический аспект: Элегаз является сильнейшим парниковым газом. Его ПГП (потенциал глобального потепления) в 23 500 раз выше, чем у $ CO_2 $. Киотский протокол и современные нормы ЕС ограничивают его выбросы. В настоящее время ведутся разработки альтернативных смесей (например, $ g^3 $ — Green Gas for Grid), но $ SF_6 $ все еще доминирует в отрасли.

7. Инертные газы: Специальные применения

К группе благородных (инертных) газов относятся гелий, неон, аргон, криптон, ксенон. В большой энергетике (ЛЭП, трансформаторы) они используются редко из-за высокой стоимости, но незаменимы в электронике и светотехнике.

Специфика применения:

Низкое напряжение зажигания: Инертные газы (особенно аргон и неон) имеют низкий порог ионизации (метастабильные состояния). Это используется в газоразрядных лампах низкого давления (люминесцентных) и высокого давления (натриевых, металлогалогенных).
Эффект Пеннинга: Смесь инертных газов (например, неон + немного аргона) снижает напряжение зажигания разряда ниже, чем у каждого газа по отдельности.
В лампах смесь паров ртути и аргона легко ионизируется при подаче напряжения, создавая проводящую плазму, которая излучает ультрафиолет (преобразуемый люминофором в видимый свет).

8. Интересные факты о газообразных диэлектриках

Эффект «Анти-гелия». Элегаз (SF₆) в 5 раз тяжелее воздуха. Если вдохнуть его (что безопасно в малых дозах, так как он инертен), голос становится не писклявым, как от гелия, а устрашающе низким и басистым. Это происходит из-за того, что скорость звука в тяжелом газе значительно ниже, чем в воздухе, что меняет резонансную частоту голосовых связок.
Климатическая бомба. Несмотря на идеальные электроизоляционные свойства, элегаз занесен в список «врагов климата» №1. Всего 1 килограмм SF₆ создает такой же парниковый эффект, как 23.5 тонны углекислого газа (CO₂). Молекула элегаза живет в атмосфере более 3000 лет.
Аэродинамический парадокс. Водород используют в генераторах не только ради охлаждения, но и ради снижения трения. Вращение ротора в среде водорода требует в 10–14 раз меньше энергии, чем в воздухе. Для турбогенератора мощностью 500 МВт это сохраняет около 4000 кВт мощности, которая иначе ушла бы на «перемалывание» воздуха.
Эффект лотоса в газе. В высоковольтном оборудовании, заполненном газом под давлением, чистота поверхностей электродов критически важна. Микроскопическая металлическая пылинка или царапина на электроде в среде сжатого элегаза снижает пробивное напряжение в 2–3 раза сильнее, чем в атмосферном воздухе. Поэтому сборка КРУЭ происходит в «чистых комнатах», как в микроэлектронике.
Минимум Пашена. Существует такое сочетание давления и расстояния, при котором пробить газ легче всего (для воздуха это около 327 Вольт при 7.5 мкм·мм рт. ст.). Это создает парадоксальную ситуацию: иногда, чтобы избежать пробоя в микроэлектронике, давление газа нужно не повышать, а наоборот — снижать до глубокого вакуума.
Запах грозы. Характерный запах после грозы или возле высоковольтных линий — это запах озона (O₃). Он образуется при ионизации кислорода воздуха электрическим разрядом. Озон является сильнейшим окислителем и быстро разрушает резину уплотнений, поэтому в конструкциях используют только озоностойкие сорта резины или синтетику.
Невидимая жидкость. При давлении около 2.0 МПа (20 атмосфер) при комнатной температуре элегаз сжижается. Это создает серьезную проблему для наружного оборудования в северных регионах: если температура упадет до -40°C, элегаз превратится в жидкость даже при рабочем давлении 0.4 МПа, и изоляция «исчезнет». Для таких условий используют смеси SF₆ с азотом или тетрафторметаном (CF₄).

9. FAQ: Часто задаваемые вопросы

1. Почему воздух не используют в качестве изоляции повсеместно, ведь он бесплатный?

Главная причина — низкая электрическая прочность (около 30 кВ/см). Чтобы изолировать напряжение 500 кВ воздухом, нужны расстояния в несколько метров, что делает подстанции огромными. Кроме того, кислород воздуха окисляет контакты и масло, вызывая старение оборудования.

2. Взрываются ли генераторы с водородным охлаждением?

Теоретически это возможно, если внутрь попадет воздух и образуется «гремучая смесь». Однако на практике это исключено благодаря системе масляных уплотнений и поддержанию избыточного давления водорода. Давление газа внутри выше атмосферного, поэтому при разгерметизации водород выходит наружу, а воздух не может попасть внутрь.

3. Что делать, если произошла утечка элегаза в помещении?

Элегаз тяжелее воздуха, поэтому он скапливается в низинах, кабельных каналах и подвалах, вытесняя кислород. Это создает риск удушья (асфиксии) без запаха и цвета. Персонал должен покинуть помещение, и должна сработать принудительная аварийная вентиляция, забирающая воздух с уровня пола. Входить можно только после замеров концентрации кислорода.

4. Можно ли заменить элегаз (SF6) на что-то безопасное для экологии?

Индустрия активно ищет замену. Наиболее перспективны смеси на основе фторнитрилов (торговая марка g³) и «сухой воздух» (очищенная смесь азота и кислорода под очень высоким давлением). Однако пока полная замена затруднена из-за высокой стоимости альтернатив и необходимости перепроектирования оборудования.

5. Влияет ли влажность газа на его изолирующие свойства?

В чистом виде водяной пар тоже газ, но проблема возникает при конденсации. Если в газе (воздухе, элегазе, азоте) есть влага, то при падении температуры на поверхности изоляторов выпадает «точка росы». Капли воды на поверхности диэлектрика резко искажают электрическое поле и приводят к поверхностному перекрытию (пробою) при напряжениях, намного ниже номинальных. Поэтому все газы в оборудовании тщательно осушаются.

Заключение

Газообразные диэлектрики прошли путь от простого использования атмосферного воздуха до применения сложных синтетических соединений с точно заданными свойствами. Современная тенденция в электротехнике направлена на миниатюризацию оборудования (переход на КРУЭ) и повышение экологической безопасности.

Выбор газа — это всегда компромисс. Водород незаменим для охлаждения сверхмощных машин, но требует строжайших мер безопасности. Азот — идеальный и дешевый защитник масла. Элегаз позволяет строить подстанции в подвалах небоскребов, но его экологический след заставляет инженеров искать новые «зеленые» газовые смеси.

Нормативная база

ГОСТ 1516.3-96 — Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции.
ГОСТ Р 55195-2012 — Электрооборудование и электроустановки переменного тока на напряжение от 1 до 750 кВ. Требования к производству и контролю качества изоляции.
ГОСТ IEC 60376-2023 — Технические условия на технический элегаз (SF6) для использования в электрооборудовании.
ГОСТ 12.1.004-91 — Система стандартов безопасности труда. Пожарная безопасность. (Применительно к водородным установкам).

Список литературы

Кучинский Г.С., Кизеветтер В.Е., Пинталь Ю.С. Техника высоких напряжений: Учебник для вузов. — Под общ. ред. Г.С. Кучинского. — СПб.: Энергоатомиздат, 2003.
Богородицкий Н.П., Пасынков В.В., Тареев Б.М. Электротехнические материалы: Учебник для вузов. — 7-е изд., перераб. и доп. — Л.: Энергоатомиздат, 1985.
Базуткин В.В., Ларионов В.П., Пинталь Ю.С. Техника высоких напряжений: Изоляция и перенапряжения в электрических системах. — М.: Энергоатомиздат, 1986.
