Физико-химические и тепловые характеристики диэлектриков

Содержание страницы

1. Влажностные характеристики диэлектриков
2. Тепловые характеристики диэлектриков
3. Практический пример расчета теплового износа
4. Теплофизические параметры: Теплоемкость и Теплопроводность
5. Холодостойкость диэлектриков
6. Сравнительная таблица свойств популярных диэлектриков
7. Интересные факты о физике диэлектриков
8. Часто задаваемые вопросы (FAQ)
Заключение

Данный материал представляет собой фундаментальное описание поведения электроизоляционных материалов под воздействием факторов окружающей среды (влаги) и тепловых нагрузок. Исторически изучение диэлектриков началось еще с опытов Фарадея и Максвелла в XIX веке, однако именно инженерные задачи XX века — создание мощных трансформаторов и высоковольтных линий — потребовали глубокого понимания того, как вода и тепло разрушают изоляцию. Без учета этих параметров невозможно проектирование надежного электрооборудования. Здесь мы разберем механизмы старения, математические модели прогнозирования ресурса и способы защиты изоляции.

1. Влажностные характеристики диэлектриков

Надежность работы любой электроустановки зависит не только от электрической прочности изоляции, но и от того, насколько стабильно эта изоляция ведет себя в реальных климатических условиях. Вода — главный враг электрической изоляции. Молекулы воды (H₂O) обладают экстремально малыми размерами — порядка $ 3 \cdot 10^{-10} $ м (или 0.3 нанометра). Благодаря этому они обладают высокой подвижностью и способны проникать (диффундировать) в мельчайшие поры, микротрещины и межмолекулярные пространства твердых и жидких диэлектриков.

Почему вода опасна для диэлектрика?
Вода является полярным диэлектриком с высокой диэлектрической проницаемостью ($ \varepsilon \approx 81 $). При попадании в изоляционный материал она вызывает:

Резкое снижение электрического сопротивления изоляции.
Увеличение тангенса угла диэлектрических потерь ($ \tan \delta $), что ведет к разогреву.
Химическое разложение материала (гидролиз).
Риск «теплового пробоя» из-за локального перегрева увлажненных участков.

1.1. Гигроскопичность и механизмы увлажнения

В инженерной практике различают два ключевых понятия, описывающих взаимодействие материала с влагой: гигроскопичность и влагопроницаемость.

Гигроскопичность — это физико-химическая способность материала поглощать (сорбировать) влагу из окружающей среды и удерживать ее в своей структуре. Процесс поглощения влаги продолжается до тех пор, пока не наступит динамическое равновесие между давлением водяных паров в воздухе и в материале.

Степень гигроскопичности напрямую зависит от строения материала:

Полярные материалы и материалы с рыхлой структурой (например, волокнистые: бумага, картон, хлопчатобумажные ленты, дерево) обладают высокой гигроскопичностью. Молекулы воды образуют водородные связи с молекулами целлюлозы, прочно удерживаясь внутри.
Неполярные и плотные материалы (полиэтилен, фторопласт, полистирол, парафин, слюда, стекло) имеют низкую гигроскопичность. Воде просто «некуда» встроиться в плотную кристаллическую или аморфную решетку.

Аналогия: Представьте гигроскопичный материал (например, трансформаторный картон) как сухую губку. Даже если вы не окунаете её в воду, а просто оставите в ванной комнате после душа, она станет влажной на ощупь, впитав пар из воздуха. Негигроскопичный материал (например, стекло) подобен камню — он может стать мокрым только снаружи, но внутри останется сухим.

1.2. Сорбенты и защита оборудования (Силикагель)

В электроэнергетике свойство высокой гигроскопичности иногда используется во благо. Материалы с экстремально высокой способностью поглощать влагу называются сорбентами. Их используют в адсорберах и термосифонных фильтрах силовых трансформаторов для «осушения» масла и воздуха.

Самый известный промышленный сорбент — силикагель (высушенный гель кремниевой кислоты). Он имеет развитую пористую структуру (удельная поверхность может достигать 800 м²/г).

Особый интерес представляет индикаторный силикагель. В сухом состоянии он пропитан солями кобальта (обычно хлорид кобальта CoCl₂), что придает ему насыщенный синий или голубой цвет.

Химический механизм индикации:
При поглощении влаги происходит гидратация соли, и синий $ [CoCl_4]^{2-} $ превращается в розовый аквакомплекс $ [Co(H_2O)_6]^{2+} $. Это визуальный сигнал для персонала: «Сорбент насыщен, масло увлажнено, требуется замена или регенерация силикагеля».

1.3. Влагопроницаемость

Влагопроницаемость — это способность материала пропускать сквозь свою толщу пары воды при наличии перепада давления водяного пара с разных сторон материала. Это критически важно для материалов, используемых в качестве защитных оболочек кабелей (например, ПВХ или полиэтилен). Даже если материал не впитывает воду (не гигроскопичен), он может пропускать её сквозь себя к токоведущей жиле.

1.4. Смачиваемость поверхности: Физика процесса

Поверхностное увлажнение диэлектрика определяется явлениями на границе раздела фаз «твердое тело — жидкость — газ». Ключевым параметром здесь является краевой угол смачивания $ \beta $ (тета).

Уравнение Юнга, описывающее равновесие капли на поверхности: $$ \cos \beta = \frac{\sigma_{sg} — \sigma_{sl}}{\sigma_{lg}} $$ Где: \( \sigma_{sg} \) — поверхностное натяжение «твердое тело-газ», \( \sigma_{sl} \) — «твердое тело-жидкость», \( \sigma_{lg} \) — «жидкость-газ».

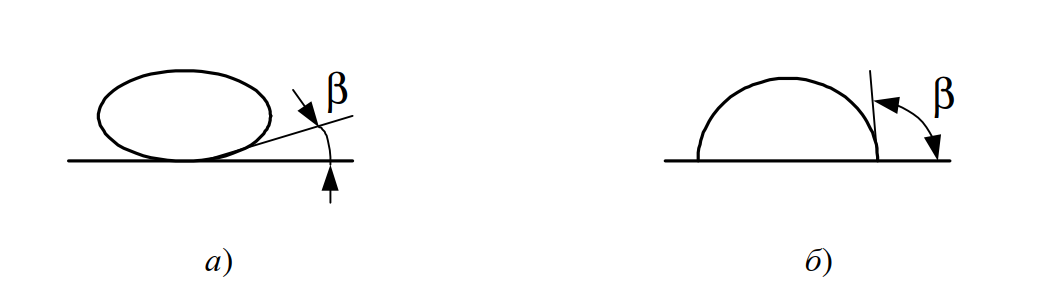

Рисунок 1. Виды смачиваемости поверхности диэлектрика:
а) Несмачиваемая (гидрофобная) поверхность ($ \beta > 90^\circ $). Капля собирается в сферу, площадь контакта минимальна.
б) Смачиваемая (гидрофильная) поверхность ($ \beta < 90^\circ $). Капля растекается, площадь контакта максимальна.

Важное уточнение (Корректировка теории):
В классической физике принято: если угол $ \beta < 90^\circ $, поверхность называется смачиваемой (гидрофильной). Вода стремится растечься по ней, создавая токопроводящие мостики. Если угол $ \beta \ge 90^\circ $, поверхность несмачиваемая (гидрофобная). Вода собирается в отдельные капли, которые легче скатываются и не образуют сплошной пленки. В высоковольтных изоляторах стремятся создавать гидрофобные покрытия (например, силиконовые), чтобы предотвратить перекрытие во время дождя.

Для защиты гигроскопичных и смачиваемых материалов применяют пропитку и покрытие гидрофобными составами: компаундами, лаками, эмалями и стеклоэмалями. Это создает барьер, увеличивающий угол смачивания и закрывающий поры.

2. Тепловые характеристики диэлектриков

Тепловое старение — это необратимый процесс ухудшения свойств изоляции под действием высокой температуры. При нагреве в полимерах и других диэлектриках происходят процессы термоокислительной деструкции (разрыв химических связей), полимеризации (охрупчивание) или улетучивания пластификаторов.

2.1. Нагревостойкость и Классы изоляции

Нагревостойкость — способность материала сохранять свои эксплуатационные параметры (электрическую прочность, механическую гибкость) в течение заданного срока службы при длительном воздействии рабочей температуры $ \theta_{max} $.

Международная электротехническая комиссия (IEC) и ГОСТ 8865-93 устанавливают классы нагревостойкости. Это «алфавит» для любого инженера-электрика.

**Таблица 1. Классы нагревостойкости изоляционных материалов (согласно ГОСТ 8865-93)**
Класс нагревостойкости	Максимальная допустимая температура ($ \theta_{max} $), °С	Типичные материалы
Y	90	Непропитанные волокнистые материалы из целлюлозы, шелка, хлопка (исторически устаревающий класс).
A	105	Волокнистые материалы, пропитанные жидкими диэлектриками (маслом) или компаундами (например, изоляция трансформаторов).
E	120	Синтетические органические пленки, смолы.
B	130	Материалы на основе слюды, стекловолокна, асбеста с органическими связующими.
F	155	Слюда, стекловолокно с синтетическими связующими повышенной стойкости (эпоксидные смолы).
H	180	Кремнийорганические эластомеры (силиконы), слюда на кремнийорганическом лаке.
C (200, 220, 250)	> 180	Слюда, керамика, стекло, кварц, политетрафторэтилен (тефлон) без связующих или с неорганическими связующими.

Внимание! Превышение температуры класса даже на короткое время запускает ускоренные процессы деградации. Изоляция класса А ($ 105^\circ \text{C} $) при работе на $ 115^\circ \text{C} $ не сгорит мгновенно, но ее ресурс сократится катастрофически.

2.2. Математическое моделирование срока службы (Закон Аррениуса)

Срок службы изоляции $ T_{sl} $ — это не случайная величина, а прогнозируемый параметр, подчиняющийся законам химической кинетики. Базовым законом является уравнение Аррениуса, описывающее зависимость скорости химической реакции от температуры.

Основная формула срока службы по Аррениусу: $$ T_{sl} = A \cdot e^{\frac{B}{\theta + 273}} $$ В упрощенном виде (как в формуле 7.1 оригинала): $$ T_{sl} = A \cdot e^{-B \cdot \theta} $$ Где: \( T_{sl} \) — срок службы (обычно в часах или годах). \( \theta \) — температура изоляции (°C). \( A \) — постоянная, зависящая от физических свойств материала. \( B \) — коэффициент, связанный с энергией активации процесса разрушения изоляции (характеризует скорость старения). \( e \approx 2.718 \) — основание натурального логарифма.

Рисунок 2. Зависимость срока службы изоляции от рабочей температуры. Видно, что зависимость нелинейная: малый прирост температуры дает огромное падение ресурса.

2.3. Правило Монтзингера и Правила «градусов»

Для практических инженерных расчетов использование экспонент неудобно. Поэтому инженером Монтзингером была предложена эмпирическая формула, которая является аппроксимацией закона Аррениуса в рабочем диапазоне температур. Она вводит понятие относительного износа изоляции $ F $.

Формула относительного износа (интенсивности старения): $$ F = 2^{\frac{\theta — \theta_{max}}{\Delta \theta}} $$ Где: \( F \) — коэффициент ускорения старения (если \( F=1 \), износ нормальный; если \( F=2 \), износ идет в 2 раза быстрее). \( \theta \) — текущая температура наиболее нагретой точки изоляции. \( \theta_{max} \) — базовая (номинальная) температура для данного класса изоляции. \( \Delta \theta \) — температурный интервал, удваивающий скорость старения.

Полный износ изоляции за период времени от $ t_1 $ до $ t_2 $ рассчитывается интегрально:
$$ L = \int_{t_1}^{t_2} 2^{\frac{\theta(t) — \theta_{max}}{\Delta \theta}} dt $$

2.4. Правила 6, 8 и 10 градусов

Значение $ \Delta \theta $ является характеристикой стойкости материала к температурным перегрузкам. В нормативной документации приняты следующие эмпирические правила:

Шестиградусное правило ($ \Delta \theta = 6^\circ \text{C} $): Применяется для изоляции силовых масляных трансформаторов (на бумажно-масляной основе). Согласно ГОСТ 14209–95 (и современному ГОСТ Р 54827-2011 / IEC 60076-7), повышение температуры на каждые 6 градусов сокращает срок службы вдвое.
Восьмиградусное правило ($ \Delta \theta = 8^\circ \text{C} $): Характерно для изоляции электродвигателей с изоляцией класса B и F.
Десятиградусное правило ($ \Delta \theta = 10^\circ \text{C} $): Используется для полимерной изоляции силовых кабелей и некоторых типов сухих трансформаторов. Это означает, что полимеры чуть более «терпимы» к перегреву, чем целлюлоза.

Нормативные сроки службы:
Для силовых трансформаторов расчетный нормативный срок службы $ T_{norm} $ принимается равным 20-25 лет. Для кабельных линий и вращающихся машин — до 30-35 лет. Однако реальный срок зависит исключительно от теплового режима эксплуатации.

3. Практический пример расчета теплового износа

Рассмотрим расчет, который наглядно демонстрирует опасность перегрева. Допустим, у нас есть масляный трансформатор.

Нормативный срок службы: $ T_{norm} = 25 $ лет.
Базовая температура (ГОСТ 14209-95): $ \theta_{max} = 98^\circ \text{C} $.
Правило старения: шестиградусное ($ \Delta \theta = 6^\circ \text{C} $).
Аварийная ситуация: Трансформатор длительно работает с перегрузкой, и температура горячей точки изоляции составляет $ \theta = 140^\circ \text{C} $.

Шаг 1. Вычислим коэффициент ускорения износа $ F $:

F = 2^{\frac{140 — 98}{6}} = 2^{\frac{42}{6}} = 2^{7}

$ 2^7 = 128 $.

Это означает, что один час работы при 140°C старит изоляцию так же, как 128 часов (более 5 суток) работы в нормальном режиме!

Шаг 2. Рассчитаем реальный срок службы при таком режиме:

T_{sl} = \frac{T_{norm}}{F} = \frac{25 \text{ лет}}{128} $$ $$ T_{sl} \approx 0.195 \text{ года}

Переведем в дни: $ 0.195 \times 365 \approx 71 $ день.

Вывод: Трансформатор, рассчитанный на четверть века работы, при перегреве до 140°C полностью выработает свой ресурс всего за 2.5 месяца. Изоляция станет хрупкой, как жженая бумага, и рассыплется от малейшей вибрации, что приведет к короткому замыканию.

4. Теплофизические параметры: Теплоемкость и Теплопроводность

Помимо старения, важно понимать, как быстро материал нагревается и как он передает тепло. Здесь работают два параметра.

4.1. Теплоемкость

Теплоемкость ($ C $) — физическая величина, определяющая количество энергии, которое нужно затратить, чтобы нагреть тело на 1 градус.

$$ C = c_{ud} \cdot G \quad [\text{Дж}/^\circ\text{C}] $$ Где: \( c_{ud} \) — удельная теплоемкость материала (\( \text{Дж}/(\text{кг} \cdot ^\circ\text{C}) \)). \( G \) — масса материала (кг).

Высокая теплоемкость важна для охлаждающих сред (трансформаторное масло, водород в генераторах). Они работают как «тепловой буфер», сглаживая резкие скачки температуры при коротких замыканиях или пусках двигателей.

4.2. Теплопроводность и Тепловое сопротивление

Теплопроводность — способность материала передавать тепловую энергию от более нагретых участков к менее нагретым. Для изоляции это палка о двух концах:

С электрической точки зрения нам нужна толстая изоляция.
С тепловой точки зрения толстая изоляция — это «шуба», которая мешает отводу тепла от жилы, вызывая её перегрев.

Поэтому в расчетах используют понятие теплового сопротивления $ R_T $ (аналог электрического сопротивления, только для потока тепла).

$$ R_T = \rho_T \cdot \frac{h}{S} \quad [^\circ\text{C}/\text{Вт}] $$ Где: \( \rho_T \) — удельное тепловое сопротивление материала (обратно пропорционально коэффициенту теплопроводности \( \lambda \)). \( h \) — толщина изоляции (путь тепла). \( S \) — площадь поверхности охлаждения.

Аналогия: Тепловое сопротивление — это узкая дверь на выходе из переполненного стадиона. Тепловой поток (мощность потерь $ P $) — это толпа людей. Чем уже дверь (выше $ R_T $), тем сильнее давка и выше «температура» (давление) внутри стадиона.

4.3. Тепловая постоянная времени

Нагрев и остывание не происходят мгновенно. Инерционность процесса описывается тепловой постоянной времени $ \tau_T $:

\tau_T = R_T \cdot C

Это время, за которое температура достигнет примерно 63% от установившегося значения. Диэлектрики с большой массой и высоким тепловым сопротивлением нагреваются медленно, но и остывают очень долго.

5. Холодостойкость диэлектриков

Работа при низких температурах (Арктика, космос, зима в средних широтах) ставит перед диэлектриками иные задачи. Холодостойкость — способность материала функционировать при температурах ниже –40…–60 °С.

Основные проблемы на холоде:

Стеклование полимеров: Эластичные материалы (ПВХ, резина) теряют подвижность молекулярных цепей и становятся хрупкими, как стекло. При изгибе кабеля на морозе изоляция может просто растрескаться.
Разница коэффициентов расширения (ТКЛР): Металл жилы и пластик изоляции сжимаются по-разному, что создает механические напряжения и может привести к отслоению изоляции.
Кристаллизация жидких диэлектриков: Масла густеют, теряют текучесть, что нарушает конвективное охлаждение в трансформаторах.

6. Сравнительная таблица свойств популярных диэлектриков

Материал	Гигроскопичность	Нагревостойкость (Класс)	Холодостойкость	Применение
Трансформаторное масло	Высокая (требует защиты)	A (105°C)	Высокая (до -45°C)	Силовые трансформаторы, выключатели
Целлюлоза (Бумага/Картон)	Очень высокая	A (105°C)	Средняя	Изоляция обмоток, конденсаторы
Сшитый полиэтилен (XLPE)	Низкая	Y/A (90°C длит.)	Отличная (до -60°C)	Силовые кабели высокого напряжения
Слюда / Миканиты	Практически нулевая	F, H, C (>155°C)	Отличная	Изоляция электрических машин, ТЭНов
Кремнийорганика (Силикон)	Низкая (гидрофобна)	H (180°C)	Превосходная	Высоковольтные изоляторы, термостойкие провода

7. Интересные факты о физике диэлектриков

Водяной «парадокс». Дистиллированная вода — это диэлектрик, но в природе она почти не встречается. Вода становится проводником только благодаря растворенным в ней солям и примесям. Именно поэтому абсолютно чистая вода (с удельным сопротивлением $ 18 \text{ МОм} \cdot \text{см} $) используется для охлаждения сверхмощных лазеров и электроники, не вызывая короткого замыкания.
Алмазная аномалия. Алмаз является одним из лучших твердых диэлектриков в мире (ширина запрещенной зоны $ \approx 5.5 \text{ эВ} $), но при этом он обладает феноменальной теплопроводностью — до $ 2200 \text{ Вт}/(\text{м} \cdot \text{К}) $, что в 5 раз выше, чем у меди. Это делает его идеальной подложкой для отвода тепла в экстремальной микроэлектронике.
Водный триинг. В полимерной изоляции кабелей (сшитый полиэтилен) под воздействием влаги и электрического поля образуются микроскопические каналы, похожие на ветви деревьев. Этот процесс называется «триинг» (от англ. tree). Такие «водные деревья» могут расти десятилетиями, пока не приведут к внезапному пробою изоляции на всю толщину.
Эффект «памяти» бумаги. Бумажная изоляция трансформаторов при старении выделяет уникальное химическое вещество — фурфурол. Его нельзя удалить из масла фильтрацией. Измеряя концентрацию фурфурола в масле, инженеры могут точно определить степень разрушения бумаги (полимеризации), даже не вскрывая бак трансформатора.
Шестиградусная ловушка. Хотя в ГОСТ принято правило «6 градусов» (удвоение износа при росте Т на 6°C), для современной сверхтермостойкой синтетической изоляции (арамидная бумага Nomex) это правило меняется на «10-15 градусов». Это позволяет создавать компактные трансформаторы для высокоскоростных поездов, работающие при температурах выше 200°C.
Элегаз-тяжеловес. Гексафторид серы (SF₆) — популярный газообразный диэлектрик для высоковольтных выключателей. Он в 5 раз тяжелее воздуха и обладает отличной дугогасительной способностью. Если наполнить им емкость, можно пустить по ней «плавать» лодочку из алюминиевой фольги, словно по воде.
Тепловой пробой стекла. При нормальной температуре стекло — отличный изолятор. Но при нагреве до 200–400°C оно становится проводником из-за роста подвижности ионов натрия и калия. Если пропустить ток через разогретое стекло, оно начнет греть само себя джоулевым теплом до тех пор, пока не расплавится и не превратится в жидкий проводник.

8. Часто задаваемые вопросы (FAQ)

1. Почему нельзя просто высушить старую изоляцию и использовать ее как новую?

Сушка (удаление влаги) действительно восстанавливает электрическое сопротивление диэлектрика. Однако сушка не может отменить тепловое старение. Если целлюлоза или полимер стали хрупкими из-за разрыва молекулярных цепей (деполимеризации) от времени и температуры, удаление воды не вернет им механическую прочность. Такая изоляция рассыплется от вибрации сразу после сушки.

2. Чем опасен «розовый» силикагель в трансформаторе?

Индикаторный силикагель содержит хлорид кобальта. Синий цвет означает, что он сухой и активный. Розовый цвет сигнализирует о том, что сорбент полностью насыщен влагой и больше не может защищать масло. Если вовремя не заменить силикагель, атмосферная влага начнет беспрепятственно проникать внутрь трансформатора, увлажняя масло и бумажную изоляцию, что приведет к аварии.

3. Почему сшитый полиэтилен (XLPE) лучше обычного полиэтилена?

Обычный полиэтилен (термопласт) при нагреве выше 85–100°C начинает плавиться и течь. В сшитом полиэтилене (XLPE) на этапе производства создаются поперечные химические связи между молекулами (вулканизация). Это превращает его в термореактивный материал: он не плавится даже при 130°C (в аварийном режиме до 250°C), сохраняя форму и изолирующие свойства, что критически важно для силовых кабелей.

4. Что такое «тепловой пробой» диэлектрика?

Это лавинообразный процесс. Любой диэлектрик имеет потери энергии, которые переходят в тепло. Если отвод тепла плохой, материал нагревается. При нагреве сопротивление диэлектрика падает, ток утечки растет. Рост тока вызывает еще больший нагрев. Цикл замыкается, температура резко растет в одной точке, пока материал не прогорит или не расплавится. Это частая причина выхода из строя конденсаторов и вводов.

5. Почему мороз опасен для изоляции, если он замедляет химическое старение?

Хотя холод тормозит химические реакции (по Аррениусу), он вызывает физические изменения. При температуре ниже температуры стеклования ($ T_g $) эластичные материалы (ПВХ, резина, масло) твердеют и становятся хрупкими. При включении оборудования возникают механические усилия (от магнитного поля) или вибрация, которые могут привести к растрескиванию замерзшей изоляции («холодные трещины»).

Заключение

Влажностные и тепловые характеристики диэлектриков являются не менее важными, чем их электрическая прочность. Пренебрежение гигроскопичностью приводит к пробоям во влажную погоду, а неправильный расчет теплового режима — к преждевременному старению оборудования. Современная энергетика движется в сторону создания гидрофобных материалов и изоляции с повышенным классом нагревостойкости (F, H), что позволяет уменьшать габариты устройств при сохранении их надежности.

Нормативная база и литература

ГОСТ 8865-93: Системы электрической изоляции. Оценка нагревостойкости и классификация.
ГОСТ 14209-95: Руководство по нагрузке силовых масляных трансформаторов.
ГОСТ 21515-76: Материалы диэлектрические. Термины и определения.
Тареев Б.М. «Физика диэлектрических материалов».
Кучинский Г.С. «Изоляция установок высокого напряжения».
