Паровой увлажнитель в электропроекте

Редакционная иллюстрация к электротехнической части проекта. Не фотография объекта и не монтажная схема.

Чтобы включить паровой увлажнитель в проект вентиляционной установки, недостаточно знать его производительность в килограммах пара в час. Разработчику электрической части нужны точное исполнение по питанию, данные нагрузки, способ регулирования и условия, при которых подача пара должна прекращаться.

Эти сведения стоит собрать до выпуска схемы щита. Тогда при выборе аппаратов защиты и входов контроллера не придётся опираться на условную запись «увлажнитель 25 кг/ч». Ниже приведён порядок согласования электрической части для уже рассчитанной системы увлажнения. Он не заменяет тепловлажностный расчёт, рабочий проект и инструкцию конкретного агрегата.

Какие данные передать разработчику щита

Начните с полного кода оборудования и его схемы подключения. Увлажнитель одной производительности может выпускаться в разных исполнениях по напряжению и числу фаз.

Например, в таблице 13.1 руководства CAREL humiSteam x-plus для UE025 указаны 25 кг/ч и 18,7 кВт. Исполнению с кодом питания L соответствуют 400 В, три фазы и ток 27,1 А; исполнению K — 230 В, три фазы и 47,1 А [1]. Это данные двух исполнений одной серии, а не норматив для любого увлажнителя такой производительности.

В задании на щит удобно разделить исходные данные на четыре группы:

Группа: Что зафиксировать

• Оборудование. Полный артикул, редакция руководства, схема внешних подключений


• Электроснабжение. Напряжение, число фаз, паспортные мощность и ток, требования к внешней защите и отключению


• Управление. Где находится регулятор влажности, какой сигнал получает увлажнитель, как задаётся ограничение производительности


• Разрешения и статусы. Контроль потока, ограничение влажности, аварийный сигнал, реакция на отказ и порядок повторного пуска

Поле без подтверждения лучше оставить открытым вопросом к поставщику, чем заполнить параметром соседней модели. Это особенно важно для типа входа, коммутационной способности контактов и напряжения цепей управления.

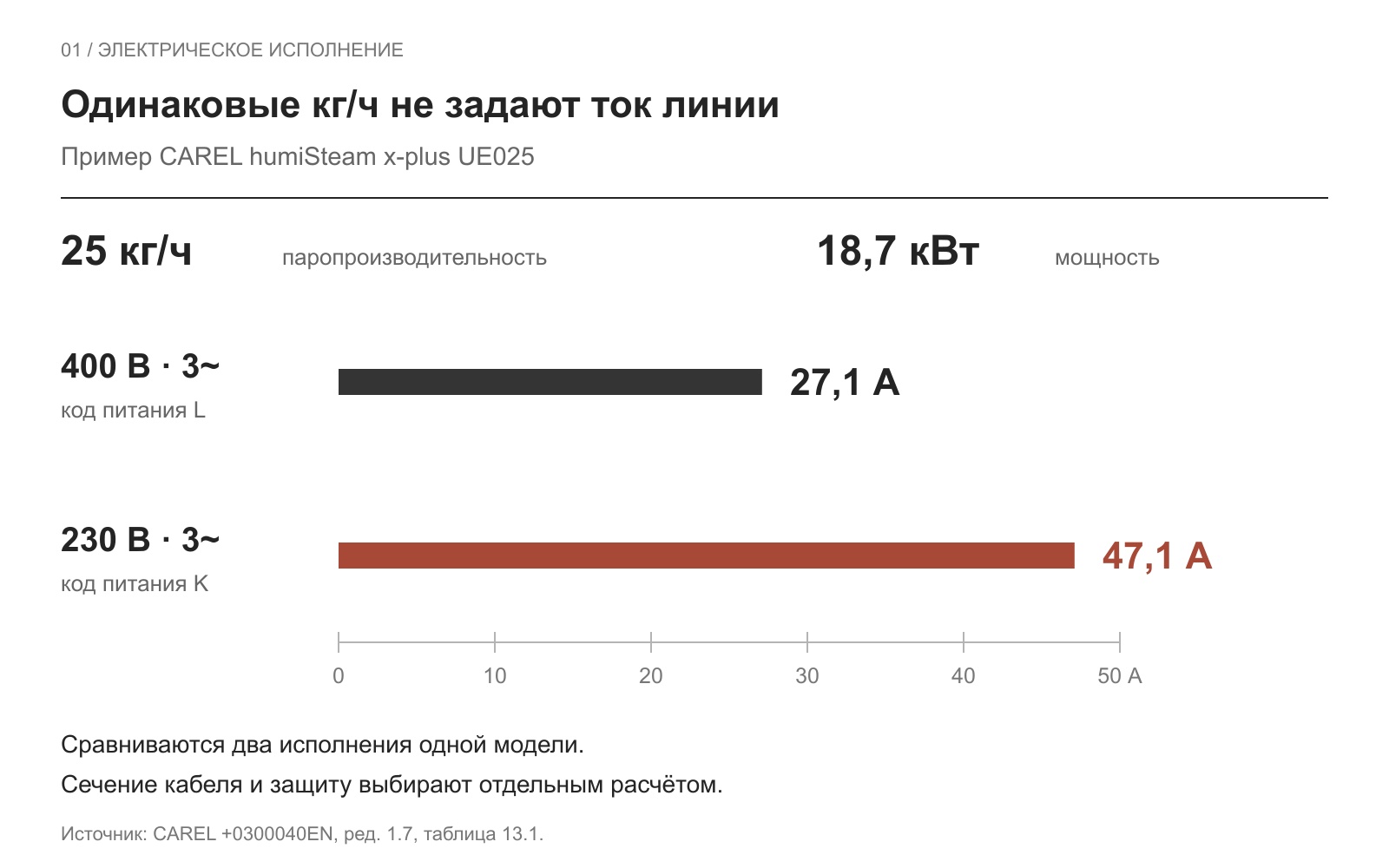

Два исполнения CAREL UE025 при 25 кг/ч и 18,7 кВт. Значения относятся к таблице 13.1 руководства +0300040EN, ред.1.7; выбор кабеля и защиты требует отдельного расчета.

Как выбрать линию питания

Паспортный ток нужен как исходная величина, но не определяет автоматически номинал защиты и сечение кабеля. В руководстве x-plus прямо указано, что при выборе линии необходимо учитывать действующие местные нормы [1]. Поэтому переносить в проект только табличное значение, без расчёта условий прокладки, нельзя.

Разработчик электрической части должен проверить нагрузочную способность линии, условия отключения, падение напряжения и согласование защит. В спецификации следует отдельно обозначить внешний отключающий аппарат и защиту от короткого замыкания в соответствии с документацией выбранного исполнения.

Управляющие цепи тоже требуют отдельного решения. В руководствах CAREL силовые кабели отделены от кабелей датчиков; для описанной сети RS-485 в humiSteam Basic предусмотрена отдельная от силовых кабелей трасса [1, 2]. Конкретные кабель, экран и подключения принимают по документации используемого контроллера, а не по схеме похожего объекта.

Силовая цепь разрешение и регулирование

В проекте должны быть различимы три функции: подача электропитания, разрешение паропроизводства и команда регулятора. Они решают разные задачи.

Силовая цепь обеспечивает питание агрегата и его защиту. Вход разрешения сообщает контроллеру, допускается ли работа. Регулирующий сигнал определяет требуемую производительность либо передаёт измеренную влажность встроенному регулятору. Назначение каждого входа проверяют по руководству конкретной модели.

Контур влажности нужно назначить однозначно: расчёт выполняет либо встроенный регулятор увлажнителя, либо внешняя автоматика. В таблице сигналов следует записать, что именно поступает на вход: измеренное значение, уставка или готовая команда производительности. Одинаковое обозначение «0–10 В» само по себе этого не объясняет.

Останов по входу управления нельзя считать электрическим отключением для обслуживания. Например, руководство Condair EL отдельно предупреждает, что выключатель On/Off не снимает питание со шкафа [3]. Для работ внутри оборудования нужен предусмотренный изготовителем порядок отключения и защиты от случайного включения. Электромонтаж и проверки силовых цепей выполняет квалифицированный персонал.

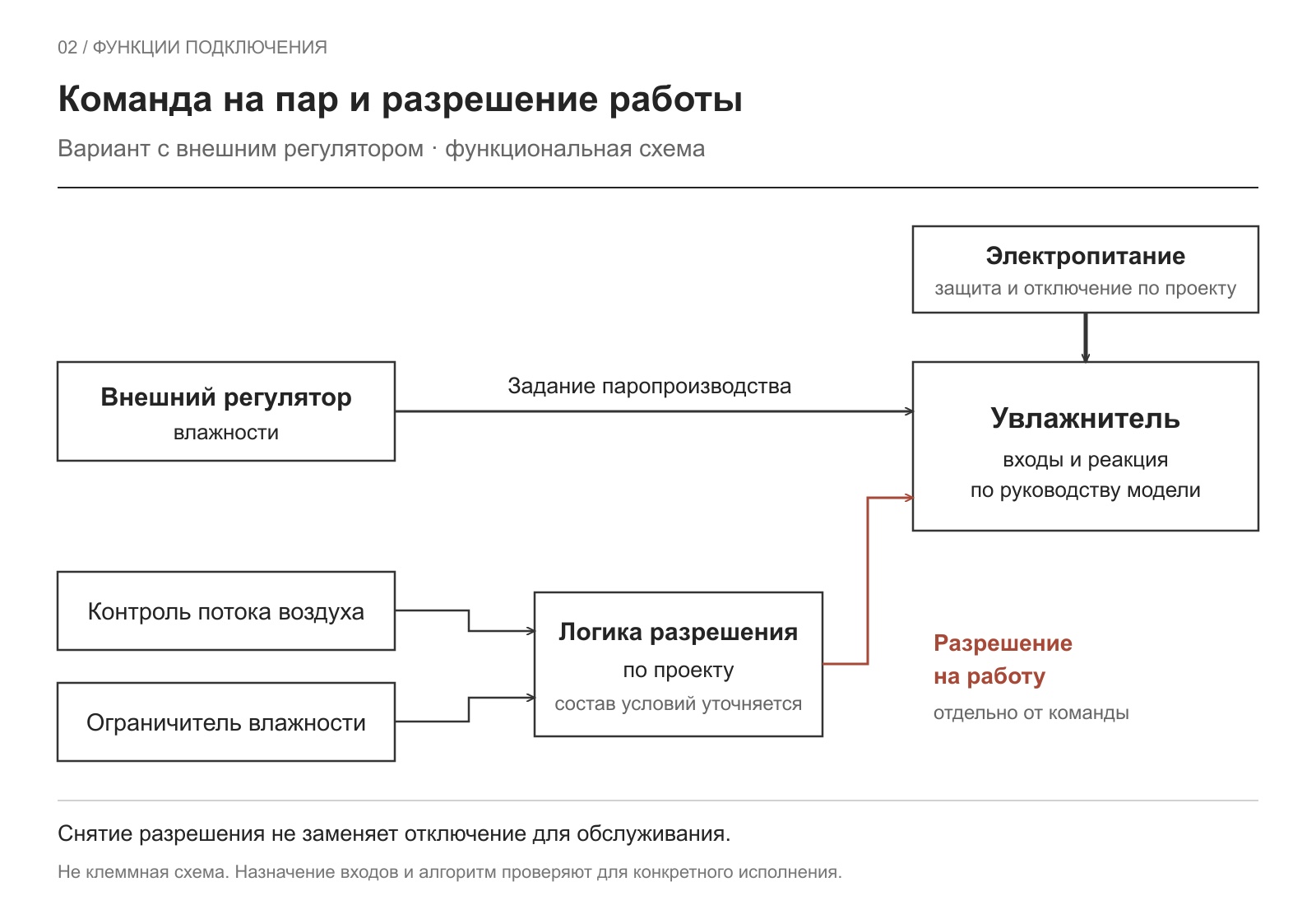

Функциональная схема варианта с внешним регулятором. Состав разрешений и реакцию на их снятие определяют проект и руководство конкретного исполнения; это не клеммная схема.

Как составить таблицу сигналов

Перед программированием контроллера согласуйте не только список входов и выходов, но и их смысл при отказе. В качестве основы можно использовать следующую матрицу. Она задаёт вопросы к проекту, а не готовые номера клемм.

Сигнал или условие: Что нужно согласовать

• Запрос на пар. Кто формирует команду и какому диапазону производительности она соответствует


• Подтверждение потока. Чем подтверждается фактическое движение воздуха и как снимается разрешение при его отсутствии


• Ограничение влажности. Где установлен ограничительный датчик и какую реакцию вызывает его срабатывание


• Авария увлажнителя. Как сигнал попадает во внешнюю автоматику и что требуется для возврата в работу


• Потеря связи. Тайм-аут, предусмотренное состояние оборудования и условия восстановления управления

На схеме канального увлажнения Condair EL рабочий датчик, ограничительный гигростат и контроль потока показаны как разные элементы [3]. Их нельзя свести к одному значению влажности в диспетчерской. Конкретные уставки, место установки и реакцию на отказ определяют по проекту и документации применяемого оборудования.

Карту сетевого обмена согласуют отдельно. Для каждого нужного регистра фиксируют адрес, тип данных, масштаб и единицы измерения. Также требуется решить, какие функции выполняются локально при недоступности диспетчеризации. Наличие Modbus не подтверждает, что любое разрешение или защитную функцию можно перенести в сеть.

Диагностика отсутствия паропроизводства

Начинать поиск причины с изменения уставок или установки перемычек не стоит. Сначала нужно понять, на каком участке цепочки исчезает разрешение. Безопасная диагностическая последовательность для согласования с наладчиком выглядит так:

1. Сверить на дисплее наличие запроса, состояние разрешения и сообщения контроллера.


2. Проверить, совпадают ли выбранный режим управления и фактически поданный сигнал.


3. Сопоставить состояние контроля потока и ограничителя влажности с таблицей сигналов.


4. При сетевом управлении проверить качество обмена и значение команды в самом контроллере, а не только на экране диспетчерской.


5. Если разрешения получены, продолжить диагностику по руководству агрегата: учитывать его текущий цикл и зарегистрированные неисправности.

Для каждого шага полезно записать ожидаемое состояние и полученный результат. Такой протокол помогает отделить ошибку задания от блокировки или неисправности оборудования. Защитные цепи нельзя обходить ради пробного запуска; допустимые способы проверки определяет документация и программа пусконаладки.

Что включить в приемку

Проверка первого выхода на пар не завершает пусконаладку. В программу приёмки стоит включить сценарии, которые проверяют согласованную логику при изменении условий:

• сверка фактического исполнения и электрических подключений с рабочей документацией;


• проверка команды в промежуточных точках диапазона, с учётом ограничений и динамики конкретного агрегата;


• снятие разрешения и контроль штатной реакции оборудования;


• проверка реакции на отсутствие потока и сигнал ограничителя влажности разрешённым изготовителем способом;


• проверка предусмотренной реакции на потерю связи и восстановление управления;


• регистрация аварии во внешней системе и проверка согласованного порядка возврата в работу.

Результат каждой проверки заносят в протокол вместе с действующими уставками. Состав испытаний и безопасную методику утверждают для конкретного объекта; обзорный список не является разрешением имитировать опасные неисправности.

После приёмки должны остаться актуальные силовая схема, схема внешних подключений, таблица сигналов, параметры связи и протокол испытаний. Их нужно передавать вместе с документацией на фактически установленное исполнение.

Что согласовать до заказа оборудования

Когда влаговая нагрузка рассчитана, а ограничения электроснабжения и управления известны, можно сравнивать подходящие исполнения. Типы оборудования представлены в разделе «промышленное увлажнение SMARTHOFF». По каждой выбранной позиции нужно запросить точную схему питания, требования к защите и описание доступных сигналов.

До заказа нужно согласовать комплект данных для электропроектировщика, программиста и наладчика. Производительность в кг/ч, питание, разрешения и алгоритм управления должны относиться к одному и тому же исполнению оборудования.
