Предохранители. Выбор, маркировка и расчет предохранителей электрического оборудования. Виды предохранителей.

Предохранители - это коммутационные электротехнические изделия, используемые для защиты электрической сети от сверхтоков и токов короткого замыкания. Принцип действия предохранителей основан на разрушении специально предназначенных для этого токоведущих частей (плавких вставок) внутри самого устройства при протекании по ним тока, величина которого превышает определенное значение.


Плавкие вставки являются основным элементом любого предохранителя. После перегорания (отключения тока) они подлежат замене. Внутри плавкой вставки располагается плавкий элемент (именно он и перегорает), а также дугогасительное устройство. Плавкая вставка чаще всего изготавливается из фарфорового или фибрового корпуса и крепится в специальные токопроводящие части предохранителя. Если предохранитель предназначен на малые токи, то плавкая вставка для него может не иметь корпуса, т. е. быть бескорпусной.





К основным характеристикам плавких ставок предохранителя можно отнести: номинальный ток, номинальное напряжение, отключающая способность.


Также к элементам предохранителя относятся:


-              держатель плавкой вставки - съемный элемент, главное предназначение которого удерживать плавкую вставку;


-              контакты плавкой вставки - часть предохранителя, которая обеспечивает электрическую связь между проводниками и контактами плавкой вставки;


-              боек предохранителя - специальный элемент, задача которого при срабатывании предохранителя воздействовать на другие устройства и контакты самого предохранителя.


Все предохранители делятся на несколько десятков видов:


-              по конструкции плавких вставок предохранители бывают разборные и неразборные. У разборных предохранителей можно заменять плавкую вставку после ее перегорания, у неразборных предохранителей это сделать не получится;


-              присутствию наполнителя. Бывают предохранители с наполнителем и без наполнителя;


-              конструкции изготовления плавких вставок. Различают предохранители с ножевыми, болтовыми и фланцевыми контактами;


-              корпусу плавкой вставки предохранители делятся на трубчатые и призматические. У первого вида предохранителей плавкая вставка имеет цилиндрическую форму, у второго вида - форму прямоугольного параллелепипеда;


-              виду плавких вставок в зависимости от диапазона токов отключения. Есть предохранители с отключающей способностью в полном диапазоне токов отключения - g и с отключающей способностью в части диапазона токов отключения - а;


-              быстродействию. Есть предохранители небыстродействующие (используются в большинстве случаев в трансформаторах, кабелях, электрических машинах) и быстродействующие (применяются в полупроводниковых приборах);


-              конструкции основания предохранители могут быть с калибровочным основанием (в таких предохранителях не удастся установить плавкую вставку, предназначенную для работы с большим, чем сам предохранитель, номинальным током) и с некалиброванным основанием (в такие предохранители можно установить плавкую вставку, номинальный ток которой больше номинального тока самого предохранителя);





-              напряжению предохранители делятся на низковольтные и высоковольтные;


-              количеству полюсов. Бывают одно-, двух-, трехполюсные предохранители;


-              наличию и отсутствию свободных контактов. Есть предохранители со свободными контактами и без них;


-              присутствию бойка и указателя срабатывания предохранители бывают - без бойка и без указателя, с указателем без бойка, с бойком без указателя, с указателем и бойком;


-              способу крепления проводников предохранители делятся на предохранители с передним присоединением, задним, универсальным (и задним, и передним);


-              способу монтажа. Есть предохранители на собственном основании и без него.


Исторически сложилось так, что механическое исполнение корпусов предохранителей и их габаритные и присоединительные размеры различны в разных странах. Существуют четыре основных национальных стандарта на присоединительные размеры предохранителей: североамериканский, немецкий, британский и французский. Есть также ряд корпусов предохранителей, одинаковых для разных стран и не относящихся к национальным стандартам. Чаще всего такие корпуса относятся к стандартам фирмы-производителя, разработавшей конкретный тип прибора, который оказался удачным и закрепился на рынке. В последние десятилетия, в рамках процессов глобализации экономики, производители постепенно присоединяются к международной системе стандартов корпусов предохранителей для упрощения условий взаимозаменяемости приборов. При выборе следует стараться использовать предохранители международных стандартов: IEC 60127, IEC 60269, IEC 60282, IEC 60470, IEC60549, IEC 60644.


Необходимо отметить, что по виду плавких вставок в зависимости от диапазона токов отключения и быстродействия предохранители разделены на классы использования. При этом первая буква указывает функциональный класс, а вторая - подлежащий защите объект:


1-я буква:


a - защита с отключающей способностью в части диапазона (accompanied fuses): плавкие вставки предохранителей способные как минимум длительно пропускать токи, не превышающие указанного для них расчетного тока, и отключать токи определенной кратности относительно расчетного тока вплоть до расчетной отключающей способности;


g - защита с отключающей способностью во всем диапазоне (general purpose fuses): плавкие вставки предохранителей, способные как минимум длительно пропускать токи, не превышающие указанного для них расчетного тока, и отключать токи от минимального тока выплавления и до расчетной отключающей способности.


2-я буква:


G - защита кабелей и проводов;


M - защита коммутационных аппаратов/двигателей;


R - защита полупроводников/тиристоров;


L - защита кабелей и проводов (в соответствии со старой, уже не действующей нормой DIN VDE);


Tr - защита трансформаторов.


Общий вид времятоковых характеристик плавких предохранителей основных категорий использования приведен на рисунке 2.1.





Плавкие вставки со следующими классами использования обеспечивают:


gG (DIN VDE/МЭК) - защита кабелей и проводов во всем диапазоне;


aM (DIN VDE/МЭК) - защита коммутационных аппаратов в части диапазона;


aR (DIN VDE/МЭК) - защита полупроводников в части диапазона;


gR (DIN VDE/МЭК) - защита полупроводников во всем диапазоне;


gS (DIN VDE/МЭК) - защита полупроводников, а также кабелей и линий во всем диапазоне.


Предохранители с отключающей способностью во всем диапазоне (gG, gR, gS) надежно отключают как при токах КЗ, так и при перегрузках.

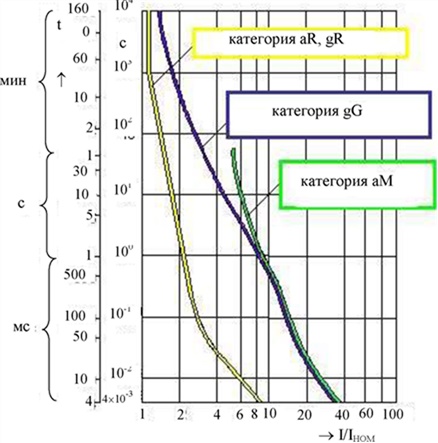

Вид времятоковых характеристик основных категорий плавких предохранителей


Рис. 2.1. Вид времятоковых характеристик основных категорий плавких предохранителей


Предохранители с отключающей способностью в части диапазона (aM, aR) служат исключительно для защиты от короткого замыкания.


Для защиты установок на напряжение до 1000 В используют электрические, трубчатые и открытые (пластинчатые) предохранители.


Электрический предохранитель состоит из фарфорового корпуса и пробки с плавкой вставкой. Питающую линию присоединяют к контакту предохранителя, отходящую - к винтовой резьбе. При коротком замыкании или перегрузке плавкая вставка перегорает, и ток в цепи прекращается. Применяют следующие типы электрических предохранителей: Ц-14 на ток до 10 А и напряжение 250 В с прямоугольным основанием; Ц-27 на ток до 20 А и напряжением 500 В с прямоугольным или квадратным основанием и Ц-33 на ток до 60 А и напряжение 500 В с прямоугольным или квадратным основанием.


Например, электрические предохранители резьбовые, серии ПРС, предназначены для защиты от перегрузок и коротких замыканий электрооборудования и сетей. Номинальное напряжение предо


хранителей - 380 В переменного тока частотой 50 или 60 Гц. Конструктивно предохранители ПРС (рис. 2.2) состоят из корпуса, плавкой вставки ПВД, головки, основания, крышки, центрального контакта.


Предохранители ПРС выпускаются на номинальные токи плавкой вставки от 6 до 100 А. В обозначении предохранителя указывается, какого он присоединения: ПРС-6-П - предохранитель на 6 А, переднего присоединения проводов; ПРС-6-З - предохранитель на 6А, заднего присоединения проводов.


Предохранители цилиндрические ПЦУ-6 и ПЦУ-20 с резьбовым цоколем Ц-27 и плавкими вставками на токи 1, 2, 4, 6, 10, 15, 20 ампер выпускаются в пластмассовом корпусе. Предохранители ПД имеют основание из фарфора, а у предохранителей ПДС материал основания - стеатит. В бытовых условиях применяют автоматические пробочные предохранители, где защищаемая цепь восстанавливается кнопкой.


Трубчатые предохранители выпускают следующих типов: ПР-2, НПН и ПН-2. Предохранитель ПР-2 (предохранитель разборный) предназначен для установки в сетях напряжением до 500 В и на токи 15, 60, 100, 200, 400, 600 и 1000 А.


В патроне предохранителя ПР-2 (рис. 2.3) плавкая вставка 5, прикрепляемая винтами 6 к контактным ножам 1, помещена в фибровую трубку 4, на которую насажены втулки 3 с резьбой. На них навинчены латунные колпачки 2, закрепляющие контактные ножи, которые входят в неподвижные пружинящие контакты, устанавливаемые на изоляционной плите. 






Предохранитель ПРС


Рис. 2.2. Предохранитель ПРС



Разрез предохранителя


Рис. 2.3. Разрез предохранителя


Под действием электрической дуги, возникающей при перегорании предохранителя, внутренняя поверхность фибровой трубки разлагается, и образуются газы, способствующие быстрому гашению дуги.


К закрытым предохранителям с мелкозернистным наполнителем относятся предохранители типа НПН, НПР, ПН2, ПН-Р, КП. У предохранителей типа НПН (наполненный предохранитель неразборный) трубка стеклянная. У остальных трубки фарфоровые. Предохранители типа НПН имеют цилиндрическую форму, ПН - прямоугольную.


Комплект предохранителя НПН состоит из: плавкой вставки - 1 шт; контакт-основания - 2 шт.


Предохранители НПН изготовляют на напряжение до 500 В и токи от 15 до 60 А, предохранители ПН2 (предохранитель насыпной разборный) - на напряжение до 500 В и токи от 10 до 600 А. В насыпных предохранителях плавкие вставки, выполненные из нескольких параллельных медных или посеребренных проволок, помещены в закрытый фарфоровый патрон, заполненный кварцевым песком. Кварцевый песок способствует интенсивному охлаждению и деионизации газов, появляющихся при горении дуги. Так как трубки закрыты, то брызги расплавленного металла плавких вставок и ионизированные газы не выбрасываются наружу. Это уменьшает пожарную опасность и повышает безопасность обслуживания предохранителей. Предохранители с наполнителем так же, как и предохранители типа ПР, - токоограничивающие.


Пластинчатые открытые предохранители состоят из медных или латунных пластин - наконечников, в которые впаяны медные калиброванные проволоки. Наконечники с помощью болтов присоединяют к контактам на изоляторах.


Предохранители типа НПР - патрон закрытый разборный (фарфоровый) с наполнителем из кварцевого песка на номинальные токи до 400 А.


Предохранители ПД (ПДС) - 1, 2, 3, 4, 5 - с наполнителем для установки непосредственно на токоведущие шины на токи от 10 до 600 А.


Для защиты силовых вентилей полупроводниковых преобразователей средней и большой мощности при внешних и внутренних коротких замыканиях широко применяются быстродействующие плавкие предохранители, которые являются самыми дешевыми средствами защиты. Они состоят из контактных ножей и плавкой вставки из серебряной фольги, помещенных в закрытый фарфоровый патрон. 


Плавкая вставка таких предохранителей имеет узкие калиброванные перешейки, которые снабжены радиаторами из хорошо проводящего тепло керамического материала, посредством которых тепло отводится к корпусу предохранителя. Эти радиаторы служат также дугогасительными камерами с узкой щелью, что значительно улучшает гашение дуги, возникающей в области перешейка. Параллельно плавкой вставке установлен сигнальный патрон, блинкер которого сигнализирует о расплавлении плавкой вставки и, воздействуя на микровыключатель, замыкает сигнальные контакты.


Длительное время промышленностью выпускались два типа быстродействующих плавких предохранителей, предназначенных для защиты от токов короткого замыкания преобразователей с силовыми полупроводниковыми вентилями:


1)              предохранители типа ПНБ-5 (рис. 2.4, а) для работы в цепях с номинальным напряжением до 660 В постоянного и переменного тока на номинальные токи 40, 63, 100, 160, 250, 315, 400, 500 и 630 А;


2)              предохранители типа ПБВ для работы в цепях переменного тока с частотой 50 Гц номинальным напряжением 380 В на номинальные токи от 63 до 630 А.



Плавкие предохранители типа ПНБ-5 и ПНБ-7


Рис. 2.4. Плавкие предохранители типа ПНБ-5 и ПНБ-7


В настоящее время промышленностью выпускаются предохранители типа ПНБ-7 (рис. 2.4, б) на номинальный ток 1000 А и на номинальные напряжения электрической цепи 690 В переменного тока. Плавкие элементы предохранителя ПНБ-7 выполнены из чистого серебра (быстродействие и долговечность). Контакты (выводы) предохранителя созданы из электротехнической меди с гальваническим покрытием (высокая токопроводность и долговечность).


Корпус предохранителя сделан из высокопрочного ультрафарфора. Конструкция предохранителя позволяет применять дополнительные устройства - указатель срабатывания, свободный контакт.


Структура условного обозначения предохранителей ПНБ7- 400/100-Х1-Х2:


ПНБ-7 - обозначение серии; 


400 - номинальное напряжение, В;


100 - номинальный ток;


Х1 - условное обозначение вида монтажа и вида присоединения проводников к выводам: 2 - на собственном изоляционном основании с контактами основания; 5 - на основаниях комплектных устройств с контактами основания; 8 - без основания, без контактов (плавкая вставка);


Х2 - условное обозначение наличия указателя срабатывания: 0 - без сигнализации; 1 - с бойком и свободным контактом; 2 - с указателем срабатывания; 3 - с бойком.


Плавкие предохранители промышленного назначения серии ПП предназначены для защиты электрооборудования промышленных установок и электрических цепей от перегрузок и коротких замыканий.


Выпускаются предохранители данной серии следующих основных типов: ПП17, ПП32, ПП57, ПП60С. Предохранители изготавливают с указателем срабатывания, с указателем срабатывания и свободным контактом или без сигнализации. В зависимости от типа предохранители рассчитаны на напряжение до 690 В и на номинальные токи от 20 А до 1000 А. Конструктивные особенности позволяют устанавливать свободные контакты замыкающие или размыкающие, а также способ монтажа - на собственном основании, на основании комплектных устройств, на проводниках комплектных устройств.


Структура обозначения предохранителей типа ПП17 и ПП32 - Х1Х2 - Х3 - Х4 - ХХХХ:


1)              Х1Х2 - условное обозначение габарита (номинальный ток, А): 31 -100А; 35 - 250А; 37 - 400А; 39 - 630А.


2)              Х3 - условное обозначение вида монтажа и вида присоединения: 2 - на собственном основании, 5 - на основании комплектных устройств, 7 - на проводниках комплектных устройств (болтовое присоединение), 8 - без основания (плавкая вставка), 9 - без основания (плавкая вставка в части размеров унифицирована с предохранителями ПН2-100 и ПН2-250).





3)              Х4 - условное обозначение наличия указателя срабатывания, бойка, свободного контакта: 0 - без сигнализации, 1 - с бойком и свободным контактом, 2 - с указателем срабатывания, 3 - с бойком.


4)              ХХХХ - климатическое исполнение: УХЛ, Т и категория размещения 2, 3.


В настоящее время полупроводниковые преобразователи оснащаются предохранителями серии ПП57 (рис. 2.5, а) и ПП60С (рис. 2.5, б).

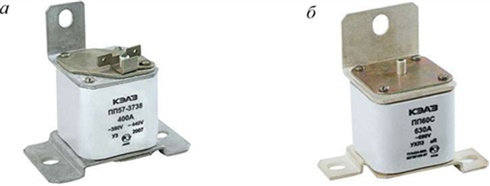

Предохранители серий ПП57 и ПП60С


Рис. 2.5. Предохранители серий ПП57 и ПП60С


Первые предназначены для защиты преобразовательных агрегатов при внутренних коротких замыканиях переменного и постоянного тока при напряжениях 220 - 2000 В на токи 100, 250, 400, 630 и 800 А. Вторые - при внутренних коротких замыканиях переменного тока при напряжениях 690 В на токи 400, 630, 800 и 1000 А.


Структура обозначения предохранителей типа ПП57 - ABCD - EF:


Буквы ПП - предохранитель плавкий;


Двузначное число 57 - условный номер серии;


А - двузначное число - условное обозначение номинального тока предохранителя;


В - цифра - условное обозначение номинального напряжения предохранителя;


С - цифра - условное обозначение по способу монтажа и виду присоединения проводников к выводам предохранителя (например, 7 - на проводниках преобразовательного устройства - болтовое с уголковыми выводами);


D - цифра - условное обозначение наличия указателя срабатывания и контакта вспомогательной цепи:


0              - без указателя срабатывания, без контакта вспомогательной


цепи;


1              - с указателем срабатывания, с контактом вспомогательной


цепи;


2              - с указателем срабатывания, без контакта вспомогательной цепи;


Е - буква - условное обозначение климатического исполнения;


F - цифра - категория размещения.


56


Пример условного обозначения предохранителя: ПП57-37971-УЗ.


Предохранители плавкие ППН предназначаются для защиты кабельных линий и промышленных электроустановок от токов перегрузки и короткого замыкания. Предохранители применяются в электрических сетях переменного тока частотой 50 Гц с напряжением до 660 В и устанавливаются в низковольтные комплектные устройства, например, в распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы распределительные силовые ШРС1 и т. п.


Преимущества предохранителей ППН:


1)              корпус предохранителя и основание держателя изготовлены из керамики;


2)              контакты предохранителя и держателя изготовлены из электротехнической меди;


3)              корпус предохранителей засыпан мелкодисперсным кварцевым песком;


4)              габаритные размеры предохранителей на ~15 % меньше предохранителей ПН-2;


5)              потери мощности на ~40 % меньше, чем у предохранителей ПН-2;


6)              наличие индикатора срабатывания;


7)              предохранители монтируются и демонтируются с помощью универсального съемника.


Особенности конструкции предохранителей серии ППН приведены на рис. 2.6 [6].


Предохранители плавкие серии ППНИ [8] (рис. 2.7) общего применения предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания и выпускаются на номинальные токи от 2 до 630 А.


Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц. Области применения предохранителей ППНИ: вводно-распределительные устройства (ВРУ); шкафы и пункты распределительные (ШРС, ШР, ПР); оборудование трансформаторных подстанций (КСО, ЩО); шкафы низкого напряжения (ШР-НН); шкафы и ящики управления. 

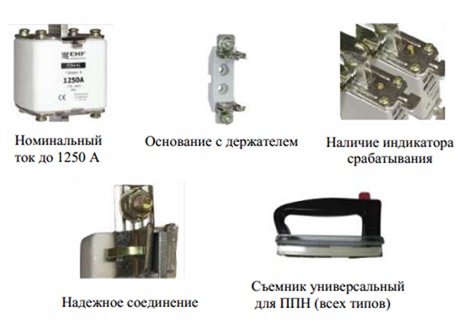

Особенности конструкции предохранителей ППН


Рис. 2.6. Особенности конструкции предохранителей ППН


Вследствие использования качественных современных материалов и новой конструкции, в предохранителях ППНИ снижены потери мощности по сравнению с предохранителями ПН-2. Данные, представленные в таблице 2.1, показывают экономичность предохранителей ППНИ по сравнению с ПН-2.

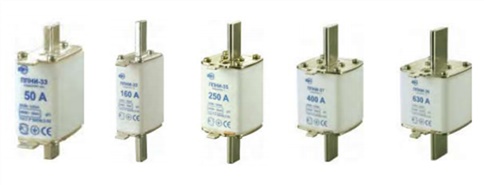

Предохранители серии ППНИ


Рис. 2.7. Предохранители серии ППНИ


Таблица 2.1 Сравнительные характеристики предохранителей ППНИ и ПН-2

Номинальный ток Iн, А

Потери мощности Р, Вт не более

Экономия мощности при использовании ППНИ ΔР

ППНИ

ПН-2

Вт

%

100

9

16

7

44

160

16

28

12

43

250

23

34

11

32

400

34

56

22

39

630

45

85

40

47





Особенности конструкции предохранителей ППНИ:



Контакты предохранителя




Контакты предохранителя и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.



Основание держателя (изолятор)


Основание держателя (изолятор) выполнено из армированной термореактивной пластмассы, стойкой к коррозии, механическим воздействиям, перепадам температуры и динамическим ударам, которые возникают при коротких замыканиях вплоть до 120 кА.



Контакты плавкой вставки


Контакты плавкой вставки выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.



рукоятка съема РС-1


Все габариты плавких вставок ППНИ удобно устанавливать или демонтировать универсальной рукояткой съема РС-1, изоляция которой выдерживает напряжение до 1000 В. 



кварцевый песок


Для быстрого и эффективного дугогашения корпус плавкой вставки наполнен кварцевым песком высокой химической очистки.



Плавкий элемент


Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора) и надежно соединен точечной сваркой с выводами предохранителя.



индикатор


В конструкции плавкой вставки есть специальный индикатор, выполненный в виде выдвижного штока, который позволяет визуально определять сработавшие предохранители.



Предохранители ППНИ


Предохранители ППНИ с отключающей способностью во всем диапазоне «gG» надежно срабатывают как при токах короткого замыкания, так и при перегрузках.



Конструкция, технические параметры, габаритные и установочные размеры плавких вставок


Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНИ соответствуют современным стандартам МЭК и ГОСТ, а, следовательно, этими предохранителями можно заменять другие отечественные и импортные предохранители.





Выбор плавких вставок предохранителей


Предохранители устанавливаются на всех ответвлениях, если сечение провода на ответвлении меньше сечения провода в магистрали, на вводах и в головных участках сети в вводнораспределительных устройствах, шкафах распределительных силовых и силовых ящиках комплектно с рубильниками или на отдельных панелях. Для избирательности действия необходимо, чтобы каждый следующий предохранитель по направлению к источнику тока имел


номинальный ток плавкой вставки хотя бы на одну ступень больше, чем предыдущий.


Для расчета защиты сетей и оборудования, выполненной с помощью плавких предохранителей, необходимы следующие данные:


-              номинальное напряжение предохранителя;


-              максимальный ток короткого замыкания, отключаемый предохранителем;


-              номинальный ток предохранителя;


-              номинальный ток плавкой вставки предохранителя;


-              защитная характеристика предохранителя.


Номинальным напряжением предохранителя (Uном,пр) называется


указанное на нем напряжение, для продолжительной работы при котором он предназначен. Действительное напряжение сети (Uс) не должно превышать номинального напряжения предохранителя больше чем на 10 %:


Uс ≤ 1,1 Uном,пр              (2.1)


Номинальным током предохранителя (Iном,пр) называется указанный на нем ток, равный наибольшему из номинальных токов плавких вставок (Imax ном,ПВ), предназначенных для данного предохранителя. Это максимальный длительный ток, пропускаемый предохранителем по условию нагрева его деталей, кроме вставок.


Iном,пр = Imax ном,ПВ          (2.2)


Максимальным отключаемым током (разрывной способностью) предохранителя (Imах,пр) называется наибольшее значение (эффективное) периодической составляющей тока, отключаемого предохранителем без разрушения и опасного выброса пламени или продуктов горения электрической дуги. Эта величина предохранителей для каждого типа может изменяться в зависимости от напряжения, номинального тока предохранителя, величины соsф в отключаемой цепи и прочих условий.


Номинальным током плавкой вставки предохранителя (Iном,ПВ) называется указанный на ней ток, для продолжительной работы при котором она предназначена. Практически это максимальный длительный ток, пропускаемый вставкой (Imax,ПB), по условию допустимого нагрева самой вставки. 


Iном,ПВ = Imax,ПВ            (2.3)


Обычно, кроме номинального тока вставки, указывают еще два значения так называемых испытательных токов, по которым калибруются вставки. Нижнее значение испытательного тока плавкая вставка должна выдерживать определенное время, обычно 1 ч, не расплавляясь; при верхнем значении испытательного тока вставка должна перегорать за время не больше определенного, обычно также 1 ч.


Основными данными для определения времени cгoрания вставки, а, следовательно, и селективности последовательно включенных предохранителей являются их защитные характеристики.


Защитной характеристикой предохранителя называется зависимость полного времени отключения (суммы времени плавления вставки и времени горения дуги) от величины отключаемого тока.


Защитные характеристики обычно даются в виде графика, в прямоугольных координатах. По вертикальной оси координат откладывается время, а по горизонтальной оси - кратность тока, отключаемого предохранителем, к номинальному току вставки, или отключаемый ток.


Избирательность (селективность) защиты плавкими предохранителями обеспечивается подбором плавких вставок таким образом, чтобы при возникновении короткого замыкания, например, на ответвлении к электроприемнику, срабатывал ближайший плавкий предохранитель, защищающий этот электроприемник, но не срабатывал предохранитель, защищающий головной участок сети.


Выбор плавких вставок предохранителей по условию селективности следует производить, пользуясь типовыми защитными характеристиками предохранителей, с учетом возможного разброса реальных характеристик по данным завода-изготовителя.


Типичная времятоковая характеристика современного предохранителя двойного действия приведена на рисунке 2.8.


При номинальном токе 200 А предохранитель должен работать неограниченное время. По характеристике видно, что при уменьшении тока время срабатывания в области малых токов быстро растет и кривая зависимости в идеале должна асимптотически стремиться к прямой I = 200 А, для времени t = + ∞. В области рабочих перегрузок, то есть в случае, когда ток через предохранитель находится в пределах (1—5)⋅Iном, время срабатывания предохранителя достаточно велико - превышает единицы секунд (при токе 1000А время срабатывания равно 10с).


Такой вид зависимости позволяет защищаемому оборудованию свободно работать во всем диапазоне рабочих перегрузочных характеристик. При дальнейшем увеличении тока, крутизна времятоковой характеристики (рис. 2.8) быстро возрастает, и уже при одиннадцатикратной перегрузке время срабатывания составляет всего 10 мс. Дальнейший рост тока перегрузки сокращает время срабатывания еще в большей степени, хотя и не так быстро, как на участке между пяти- и десятикратной перегрузки. Это объясняется конечной скоростью гашения дуги из-за конечной теплоемкости материала наполнителя, конечной теплоты плавления материала плавкой перемычки и определенной массы плавящегося и испаряющегося металла перемычки. При дальнейшем увеличении тока (более чем 15-20-кратно относительно номинального) время срабатывания плавкого элемента может составлять 0,02-0,5 мс в зависимости от типа и конструкции предохранителя.

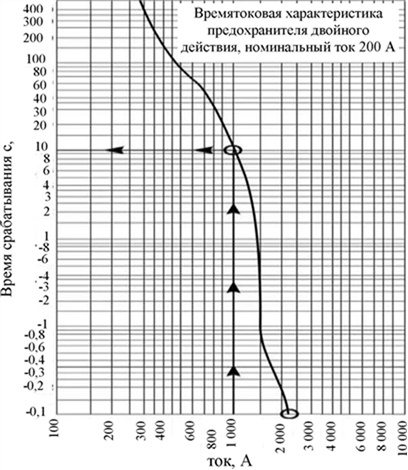

Типовая времятоковая характеристика предохранителя двойного действия


Рис. 2.8. Типовая времятоковая характеристика предохранителя двойного действия


При номинальном токе 200 А предохранитель должен работать неограниченное время. По характеристике видно, что при уменьшении тока, время срабатывания в области малых токов быстро растет, и кривая зависимости в идеале должна асимптотически стремиться к прямой I = 200 А, для времени t = + ∞. В области рабочих перегрузок, т. е. в случае, когда ток через предохранитель находится в пределах (1-5)⋅Iном, время срабатывания предохранителя достаточно велико - превышает единицы секунд (при токе 1000 А время срабатывания равно 10 с).


Такой вид зависимости позволяет защищаемому оборудованию свободно работать во всем диапазоне рабочих перегрузочных характеристик. При дальнейшем увеличении тока, крутизна времятоковой характеристики (рис. 2.8) быстро возрастает, и уже при одиннадцатикратной перегрузке время срабатывания составляет всего 10 мс. Дальнейший рост тока перегрузки сокращает время срабатывания еще в большей степени, хотя и не так быстро, как на участке между пяти- и десятикратной перегрузке. Это объясняется конечной скоростью гашения дуги из-за конечной теплоемкости материала наполнителя, конечной теплоты плавления материала плавкой перемычки и определенной массы плавящегося и испаряющегося металла перемычки. При дальнейшем увеличении тока (более чем 15-20-кратно относительно номинального) время срабатывания плавкого элемента может составлять 0,02-0,5 мс в зависимости от типа и конструкции предохранителя.


Фирма Siemens выпускает широкую номенклатуру плавких предохранителей (комбинаций gG, gM, aM, gR, aR, gTr, gF, gFF), шести типоразмеров - 000(00С), 00, 1, 2, 3, 4а (обозначения согласно IEC) на номинальные токи от 2 до 1600 А и напряжения (~ 400В, 500В и 690В; - 250В, 440В) с наиболее часто применяемыми на практике контактами ножевого типа (NH), преимущественно вертикального положения установки.


Предохранители типа NH обладают высокой отключающей способностью и стабильностью характеристик. Применение предохранителей типа NH позволяет обеспечивать селективность защиты при КЗ.


Плавкие предохранители ножевого типа NH (аналог ППН), предназначены для установки в контактодержатели PBS, PBD, в ПВР серии АРС и RBK, а также в выключатели нагрузки типа RAB. Возможно применение данных предохранителей в защитных аппаратах, рассчитанных на применение отечественных вставок типа ППН.


Предохранители типа NH представляют собой предохранитель с гашением дуги в закрытом объеме. Плавкая вставка штампуется из цинка, являющегося легкоплавким и стойким к коррозии металлом. Форма плавкой вставки позволяет получить благоприятную времятоковую (защитную) характеристику. Вставка располагается в герметичном изоляционном керамическом корпусе. Наполнитель - кварцевый песок с содержанием SiO не менее 98 %, с зернами (0,2-0,4)⋅10-3 м и влажностью не выше 3 %.


При отключении сгорают суженные перешейки плавкой вставки, после чего возникшая дуга гасится благодаря эффекту токоограничения, возникшему при перегорании суженных участков плавкой вставки. Среднее время гашения дуги составляет 0,004 с.


Времятоковые характеристики предохранителей типа NH для класса использования gG приведены на рисунке 2.9.



Времятоковая характеристика предохранителей типа NH2 10 100 1 000 10 000 100 000


Ожидаемый ток КЗ IP, А


Рис. 2.9. Времятоковая характеристика предохранителей типа NH


Предохранители типа NH работают бесшумно, практически без выброса пламени и газов, что позволяет устанавливать их на близком расстоянии друг от друга.


Еще одной важной характеристикой предохранителя, как защитного устройства, является так называемый защитный показатель, в зарубежных источниках именуемый I2⋅t. Для защищаемой электрической цепи защитный показатель - это количество тепла, выделяемого в цепи с момента возникновения аварийной ситуации до момента полного отключения цепи защитным устройством. Величина защитного показателя конкретного устройства, по сути, определяет предел его устойчивости к тепловому разрушению в аварийных режимах. При вычислении величины защитного показателя используется эффективное значение тока в цепи.


Например, эффективное значение тока, протекающего через предохранитель, можно рассчитать для часто используемых схем выпрямителей переменного тока, исходя из (сглаженного) постоянного тока Id либо из фазного тока IL, значения которых приведены таблице 2.2.


При коротком замыкании ток предохранительной вставки (рис. 2.10) возрастает в течение времени плавления tS до тока короткого замыкания IC (пика тока плавления).


Таблица 2.2  Эффективное значение тока, протекающего через предохранитель

Схема выпрямителя переменного тока

Эффективное значение фазного тока (фазный предохранитель)

Эффективное значение тока от­ветвления (пре­дохранитель в ответвлении)

Однопульсная со средней точкой

1,57Id

Двухпульсная со средней точкой

0,71Id

Трехпульсная со средней точкой

0,58Id

Шестипульсная со средней точкой

0,41Id

Двойная трехфазная однополупериодная

0,29Id

со средней точкой (параллельная)





Двухпульсная мостовая схема

1,0Id

0,71Id

Шестипульсная мостовая схема

0,82Id

0,58Id

Однофазная двунаправленная схема

1,0IL

0,71IL





В течение времени гашения дуги tL образуется электрическая дуга и ток короткого замыкания гасится (рис. 2.10).


Интеграл квадратичного значения тока (∫l2dt) no всему времени срабатывания (tS + tL), кратко называемый полным джоулевым интегралом, определяет тепло, которое подводится к подлежащему защите полупроводниковому элементу во время процесса размыкания.


Чтобы достичь достаточного защитного эффекта, полный джоулев интеграл предохранительной вставки должен быть меньше чем величина I2⋅t (интеграл предельной нагрузки) полупроводникового элемента. Так как полный джоулев интеграл предохранительной вставки с возрастающей температурой, а, следовательно, и с возрастающей предварительной нагрузкой, практически убывает так же, как и величина I2⋅t полупроводникового элемента, то достаточно сравнить между собой величины I2⋅t в ненагруженном (холодном) состоянии.

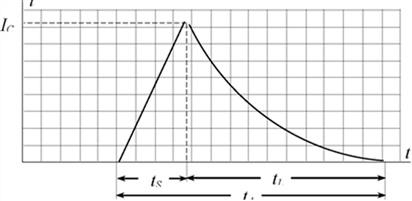

Токовая характеристика при срабатывании предохранительных вставок


Рис. 2.10. Токовая характеристика при срабатывании предохранительных вставок


Полный джоулев интеграл (I2⋅tA) представляет собой сумму интеграла плавления (I2⋅tS) и интеграла дуги (I2⋅tL). В общем случае, величина полного джоулевого интеграла полупроводникового прибора должна быть больше или равной величине защитного показателя предохранителя:


((∫I2t) (полупроводник, t = 25 °С, tP = 10 мс) ≥ ((∫I2⋅tA) (предохранительная вставка).


Интеграл плавления I2⋅tS может быть рассчитан для любых значений времени, исходя из пар значений времятоковой характеристики предохранительной вставки.


При уменьшении времени плавления интеграл плавления стремится к нижнему предельному значению, при котором во время процесса плавления из перемычек плавящегося проводника в окружающее пространство тепло практически не отводится. Указанные в данных для выбора и заказа и в характеристиках интегралы плавления соответствуют времени плавления tS = 1 мс. 


В то время как интеграл плавления I2⋅tS является свойством предохранительной вставки, интеграл дуги I2⋅tL зависит от характеристик электрической цепи, а именно:


-              от восстанавливающегося напряжения UW;


-              от коэффициента мощности cosф короткозамкнутой цепи;


-              от ожидаемого тока IP// (ток в месте установки предохранительной вставки, если она закорочена).


Максимум интеграла дуги достигается для каждого типа предохранителей при токе от 10⋅IР до 30⋅IР.


При защите сетей предохранителями типов ПН, НПН и НПР с заданными защитными характеристиками селективность действия защиты будет выполняться, если между номинальным током плавкой вставки, защищающей головной участок сети (Iном Г, ПВ), и номинальным током плавкой вставки на ответвлении к потребителю (Iном О, ПВ) выдерживаются определенные соотношения.


Например, при небольших токах перегрузки плавкой вставки (около 180-250 %) селективность будет выдерживаться, если Iном Г, ПВ > Iном О, ПВ хотя бы на одну ступень стандартной шкалы номинальных токов плавких вставок.


При коротком замыкании селективность защиты предохранителями типа НПН будет обеспечиваться, если будут выдерживаться следующие соотношения:


I(3)КЗ / Iном О, ПВ ≤ …50; 100; 200;


Iном Г, ПВ / Iном О, ПВ …2,0; 2,5; 3,3,


где I(3)КЗ - трехфазный ток короткого замыкания ответвления, А.


Соотношения между номинальными токами плавких вставок Iном Г, ПВ и Iном О, ПВ для предохранителей типа ПН2, обеспечивающие надежную селективность, приведены в таблице 2.3.


Если защитные характеристики плавких вставок неизвестны, рекомендуется метод проверки селективности по отношению сечений вставок с поправкой на материал вставки и конструкцию предохранителя. При этом определяются сечения плавких вставок последовательно включенных предохранителей (SK и SH); вычисляется отношение SП/SK и сравнивается с величиной SП/SK = а, обеспечивающей селективность.


Здесь:


SK - сечение вставки предохранителя, установленного ближе к месту короткого замыкания; SП - сечение вставки предохранителя, установленного ближе к источнику питания. 


Величина а определяется по таблице 2.4, если вычисленное значение Sn/SK ≥ а, то селективность обеспечивается.


Основным условием, определяющим выбор плавких предохранителей для защиты асинхронных двигателей с короткозамкнутым ротором, является отстройка от пускового тока.


Таблица 2.3 Номинальные токи последовательно включенных плавких вставок предохранителей ПН2, обеспечивающих надежную селективность

Номинальный ток меньшей плавкой вставки Iном О, ПВ    А

Номинальный ток большей плавкой вставки  Iном Г, ПВ, А, при отношении I(3)КЗ / Iном О, ПВ

10

20

50

100 и более

30

40

50

80

120

40

50

60

100

120

50

60

80

120

120

60

80

100

120

120

80

100

120

120

150

100

120

120

150

150

120

150

150

250

250

150

200

200

250

250

200

250

250

300

300

250

300

300

400

более 600

300

400

400

более 600

400

500

более 600


Примечание. 1(3)КЗ - ток короткого замыкания в начале защищаемого участка сети.





Отстройка плавких вставок от пусковых токов выполняется по времени: пуск электродвигателя должен полностью закончиться раньше, чем вставка расплавится под действием пускового тока.


Опытом эксплуатации установлено правило: для надежной работы вставок пусковой ток не должен превышать половины тока, который может расплавить вставку за время пуска.


Все электродвигатели разбиты на две группы по времени и частоте пуска. Двигателями с легким пуском считаются двигатели вентиляторов, насосов, металлорежущих станков и т. п., пуск которых заканчивается за 3-5 с, пускаются эти двигатели редко, менее 15 раз за 1 ч.


К двигателям с тяжелым пуском относятся двигатели подъемных кранов, центрифуг, шаровых мельниц, пуск которых продолжается более 10 с, а также двигатели, которые пускаются очень часто - более 15 раз за 1 ч. К этой категории относят и двигатели с более легкими условиями пуска, но особо ответственные, для которых совершенно недопустимо ложное перегорание вставки при пуске.


Таблица 2.4 Отношение сечений вставок Sn/SK, обеспечивающее селективность

Металл плавкой вставки

Металл плавкой вставки предохранителя,

предохранителя, расположенного

расположенного ближе к месту к. з.

ближе к источнику питания

медь

серебро

цинк

свинец

Предохранитель с наполнителем

Медь

1,55

1,33

0,55

0,20

Серебро

1,72

1,55

0,62

0,23

Цинк

4,50

3,95

1,65

0,60

Свинец

12,40

10,80

4,50

1,65

Предохранитель без наполнителя

Медь

1,15

1,03

0,40

0,15

Серебро

1,33

1,15

0,46

0,17

Цинк

3,50

3,06

1,20

0,44

Свинец

9,50

8,40

3,30

1,20





Выбор номинального тока плавкой вставки для отстройки от пускового тока производится по выражению:


Iном,ПВ ≥ I пус,ДВ / К,            (2.4)


где Iпус, ДВ - пусковой ток двигателя, определяемый по паспорту, каталогам или непосредственным измерением; К - коэффициент, определяемый условиями пуска и равный для двигателей с легким пуском 2,5, а для двигателей с тяжелым пуском 1,6-2.


Поскольку вставка при пуске двигателя нагревается и окисляется, уменьшается сечение вставки, ухудшается состояние контактов, она может ложно перегореть при нормальной работе двигателя. Вставка, выбранная в соответствии с (2.4), может сгореть также при


затянувшемся по сравнению с расчетным временем пуске или само- запуске двигателя.


Поэтому во всех случаях целесообразно измерить напряжение на вводах двигателя в момент пуска и определить время пуска.


Для предотвращения сгорания вставок при пуске, что может повлечь за собой работу двигателя на двух фазах и его повреждение, целесообразно во всех случаях, когда это допустимо по чувствительности к токам КЗ, выбирать вставки более грубые, чем по условию (2.1).


Каждый двигатель должен защищаться своим отдельным аппаратом защиты. Общий аппарат допускается для защиты нескольких маломощных двигателей только в том случае, если будет обеспечена термическая устойчивость пусковых аппаратов и аппаратов защиты от перегрузки, установленных в цепи каждого двигателя.





Выбор предохранителей для защиты магистралей, питающих несколько асинхронных электродвигателей


Защита магистралей, питающих несколько двигателей, должна обеспечивать и пуск двигателя с наибольшим пусковым током и самозапуск двигателей, если он допустим по условиям техники безопасности, технологического процесса и т. п.


При расчете защиты необходимо точно определить, какие двигатели отключаются при понижении или полном исчезновении напряжения, какие остаются включенными, какие повторно включаются при появлении напряжения.


Для уменьшения нарушений технологического процесса применяют специальные схемы включения удерживающего электромагнита пускателя, обеспечивающего немедленное включение в сеть двигателя при восстановлении напряжения. Поэтому в общем случае номинальный ток плавкой вставки, через которую питается несколько самозапускающихся двигателей, выбирается по выражению:


Iном, ПВ ≥ ∑Iпус, ДВ / К,            (2.5)


где ∑Iпус, ДВ - сумма пусковых токов самозапускающихся электродвигателей.





Выбор предохранителей для защиты магистралей при отсутствии самозапускающихся электродвигателей


В этом случае плавкие вставки предохранителей выбираются по следующему соотношению:


Iном, ПВ ≥  Imax, ТЛ / К,                    (2.6)


где Imax, ТЛ = Iпус, ДВ + Iдлит, ТЛ - максимальный кратковременный ток линии; Iпус, ДВ - пусковой ток электродвигателя или группы одновременно включаемых электродвигателей, при пуске которых кратковременный ток линии достигает наибольшего значения; Iдлит, ТЛ - длительный расчетный ток линии до момента пуска электродвигателя (или группы электродвигателей) - это суммарный ток, который потребляется всеми элементами, подключенными через плавкий предохранитель, определяемый без учета рабочего тока пускаемого электродвигателя (или группы двигателей).



Выбор предохранителей для защиты асинхронных электродвигателей от перегрузки

Поскольку пусковой ток в 5-7 раз превышает номинальный ток двигателя, плавкая вставка, выбранная по выражению (2.4), будет иметь номинальный ток в 2-3 раза больше номинального тока двигателя и, выдерживая этот ток неограниченное время, не может защитить двигатель от перегрузки. Для защиты двигателей от перегрузки обычно применяют тепловые реле, встраиваемые в магнитные пускатели или в автоматические выключатели.


Если для защиты двигателя от перегрузки и управления им применяется магнитный пускатель, то при выборе плавких вставок приходится учитывать также условие предотвращения повреждения контактов пускателя.


Дело в том, что при коротких замыканиях в двигателе снижается напряжение на удерживающем электромагните пускателя, он отпадает и разрывает ток короткого замыкания своими контактами, которые, как правило, разрушаются. Для предотвращения этого короткого замыкания двигатели должны отключаться предохранителем раньше, чем разомкнутся контакты пускателя.


Это условие обеспечивается, если время отключения тока короткого замыкания предохранителем не превышает 0,15-0,2 с; для этого ток короткого замыкания должен быть в 10-15 раз больше номинального тока вставки предохранителя, защищающего электродвигатель, т. е.:


I(3)КЗ / Iном,ПВ ≥ 10–15. (2.7)





Защита предохранителями сетей до 1000 В от перегрузки


В ПУЭ 3.1.10 указаны сети напряжением до 1000 В, требующие, кроме защиты от коротких замыканий, защиты от перегрузки. К ним относятся:


1.              Все сети, выполненные проложенными открыто незащищенными изолированными проводами с горючей оболочкой, внутри любых помещений.


2.              Все осветительные сети независимо от конструкции и способа прокладки проводов или кабелей в жилых и общественных зданиях, в торговых помещениях, в служебно-бытовых помещениях промышленных предприятий, в пожароопасных производственных помещениях, все сети для питания бытовых и переносных электроприборов.


3.              Все силовые сети в промышленных предприятиях, в жилых и общественных помещениях, если по условиям технологического процесса может возникнуть длительная перегрузка проводов и кабелей.


4.              Все сети всех видов во взрывоопасных помещениях и взрывоопасных наружных (вне зданий) установках независимо от режима работы и назначения сети.


Номинальный ток плавкой вставки должен выбираться минимально возможным по условию надежного пропускания максимального тока нагрузки. Практически при постоянной, без толчков, нагрузке номинальный ток вставки 1ном, ПВ принимается примерно равным максимальному длительному току нагрузки Imax, ТН, а именно:


Iном, ПВ ≥ Imax, ТН.              (2.8)


По номинальному току вставки определяется допустимый ток длительной нагрузки 1длит,ТН для проводника (проложенного в нормальных условиях), защищаемого выбранной вставкой:


kк⋅Iном, ПВ ≤ kп⋅Iдлит, ТН,              (2.9)


где kк - коэффициент, который учитывает конструкцию защищаемых вставкой проводников, равный по ПУЭ 3.1.10 - 1,25 для проводников с резиновой и подобной горючей изоляцией, прокладываемых во всех помещениях, кроме невзрывоопасных производственных. Для любых проводников, прокладываемых в невзрывоопасных производственных помещениях, и кабелей с бумажной изоляцией в любых помещениях, kк = 1:


kп = kп1⋅kп2⋅kп3,                  (2-10)


где kп - общий поправочный коэффициент, соответствующий случаю, когда действительные условия прокладки отличаются от нормальных.


Если нагрузка имеет характер толчков, например, электродвигатель крана, и продолжительность нагрузки меньше 10 мин, то вводится поправочный коэффициент kп1. Этот коэффициент вводится для медных проводников сечением не менее 6 мм2 и алюминиевых не менее 10 мм2. Величина kп1 принимается по выражению


kп1 = 0,875/ √ПВ,


где ПВ - выраженная в относительных единицах продолжительность включения, равная отношению времени включения приемника, например электродвигателя, к полному времени цикла повторно кратковременного режима. Коэффициент кП1 вводится, если продолжительность включения не более 4 мин, а перерыв между включениями не менее 6 мин. В противном случае величина тока нагрузки принимается как для длительного режима.


Если температура окружающей среды отличается от нормальной, вводится поправочный коэффициент кП2, определяемый по таблицам ПУЭ.


При прокладке в одной траншее более одного кабеля вводится поправочный коэффициент кП3, определяемый также по таблицам ПУЭ.


В цепях вторичной коммутации (оперативного тока, контрольно-измерительных приборов, измерительных трансформаторов напряжения и др.) плавкие вставки выбирают по токам короткого замыкания исходя из условия:


I(3)КЗ / Iном,ПВ ≥ 10              (2.11)


Монтаж предохранителей производят на распределительных щитах и силовых пунктах. Плавкая вставка выполняется вертикально. После затяжки всех креплений проверяется соприкосновение контактов ножа или колпачка патрона и губками стоек. «Отпружинивание» контактных губок стоек при входе в них ножа или колпачка патрона должно быть заметно на глаз. Патроны предохранителей не должны выпадать из контактных стоек при приложении к ним усилия, равного для предохранителей, рассчитанных на ток: 40А - усилие 30Н; 100А - 40Н; 250А - 45Н; 400А - 50Н; 600А - 60Н.


Проверка предохранителей при новом включении проводится в следующем объеме:


1.              Внешний осмотр, чистка, проверка контактных соединений.


2.              Проверка правильности выбора номинального тока плавкой вставки.


В производственных условиях возникают причины, когда необходимо при отсутствии стандартной плавкой вставки заменять ее проводником, который по своим свойствам будет эквивалентен плавкой вставке.


В таблице 2.5 указаны сечения различных проводниковых материалов, пригодных для использования в качестве плавкой вставки предохранителя.





Выбор предохранителей для защиты полупроводниковых элементов


Предохранители для защиты полупроводниковых элементов вставки выбираются по расчетному напряжению, расчетному току, полному джоулевому интегралу I2⋅tA и коэффициенту нагрузочных циклов с учетом прочих заданных условий.


Расчетное напряжение Uр предохранительной вставки - это напряжение, приводимое в качестве эффективного значения переменного напряжения при формировании данных для заказа и проектирования, а также указываемое на самой предохранительной вставке.


Расчетное напряжение предохранительной вставки выбирается таким образом, чтобы она надежно отключала напряжение, возбуждающее короткое замыкание. Это напряжение не должно превышать значение Uр +10 %. При этом необходимо учитывать также тот факт, что напряжение питающей сети Uпc выпрямителя переменного тока может увеличиваться на 10 %. Если в короткозамкнутой цепи два ответвления схемы выпрямителя переменного тока расположены последовательно, то при достаточно большом токе короткого замыкания можно рассчитывать на равномерное распределение напряжения.


Таблица 2.5  Значение сечения проволоки для плавкой вставки предохранителя в зависимости от тока нагрузки

Величина тока, А

Свинец, мм2

Сплав, мм2: 75 % - свинец, 25 % - олово

Медь, мм2

Железо, мм2

1

0,21

-

0,05

0,12

2

0,33

-

0,09

0,19

3

0,43

-

0,11

0,25

4

0,52

-

0,14

0,30

5

0,60

0,62

0,16

0,42

10

0,95

0,98

0,25

0,55

15

1,25

1,28

0,33

0,72

20

1,54

1,56

0,40

0,87

25

1,76

1,80

0,46

1,01

30

1,98

2,04

0,52

1,15

40

2,40

2,47

0,63

1,30

50

2,78

2,86

0,73

1,61

60

3,14

3,24

0,82

1,81

70

3,48

3,59

0,91

2,01

80

3,81

3,92

1,00

2,20

90

4,12

4,24

1,08

2,38

100

4,42

4,56

1,16

2,55

120

4,99

5,14

1,31

2,88

140

5,53

5,70

1,45

3,19

160

6,04

6,23

1,59

3,49

180

6,53

6,74

1,72

3,77

200

7,01

7,23

1,84

4,05





Режим выпрямления. Для выпрямителей переменного тока, которые работают только в режиме выпрямления, в качестве возбуждающего напряжения выступает напряжение питающей сети Uпc.


Режим инвертирования. Для выпрямителей переменного тока, которые работают также и в режиме инвертирования, нарушение может быть вызвано опрокидыванием инвертора. При этом в качестве возбуждающего напряжения Uвн в короткозамкнутой цепи выступает сумма из питающего постоянного напряжения (например, электродвижущая сила машины постоянного тока) и напряжения трехфазного тока питающей сети. Эта сумма при подборе предохранительной вставки может быть заменена переменным напряжением, эффективное значение которого соответствует 1,8-кратному значению напряжения трехфазного тока питающей сети (Uвн=1,8Uпc). Предохранительные вставки должны рассчитываться таким образом, чтобы они надежно размыкали напряжение Uвн.


Расчетный ток, нагрузочная способность Iр предохранительной вставки - это ток, приводимый в данных для выбора и заказа, и характеристиках, а также указываемый на предохранительной вставке в качестве эффективного значения переменного тока для диапазона частот 45-62 Гц.


Для работы предохранительной вставки с расчетным током нормальными условиями эксплуатации являются:


-              естественное воздушное охлаждение при температуре окружающей среды +45°С;


-              поперечные сечения присоединений равны контрольным поперечным сечениям, при работе в основаниях предохранителей NH и разъединителях;


-              угол отсечки тока полупериода составляет 120°;


-              постоянная нагрузка максимальна при расчетном токе.


Для условий эксплуатации, отличающихся от перечисленных выше, допустимый рабочий ток Ip предохранительной вставки определяется по следующей формуле:


Ip = ku ⋅ kq ⋅ kл ⋅ ki ⋅ kwl ⋅ Ip,              (2.12)


где Ip - расчетный ток предохранительной вставки;


ku - поправочный коэффициент температуры окружающей среды;


kq - поправочный коэффициент поперечного сечения присоединения;


kл - поправочный коэффициент угла отсечки тока;


ki - поправочный коэффициент интенсивного воздушного охлаждения;


kwl - коэффициент нагрузочных циклов.


Коэффициент нагрузочных циклов kwl - это понижающий коэффициент, при помощи которого может быть определена не изменяющаяся с течением времени нагрузочная способность предохранительных вставок при любых нагрузочных циклах. Предохранительные вставки имеют различные коэффициенты нагрузочных циклов, обусловленные конструкцией. В характеристиках предохранительных вставок указывается соответствующий коэффициент нагрузочных циклов kwl для > 10 000 изменений нагрузки (1 час «Вкл», 1 час «Откл») в течение ожидаемого срока службы предохранительных вставок.


При равномерной нагрузке (отсутствуют нагрузочные циклы и отключения) можно принять коэффициент нагрузочных циклов kwl = 1. При нагрузочных циклах и отключениях, которые длятся более, чем 5 мин и осуществляются чаще чем один раз в неделю, следует выбирать коэффициент нагрузочных циклов kwl, указанный в характеристиках отдельных предохранительных вставок фирм производителей.


Остаточный коэффициент - krw.


Предварительная нагрузка предохранительной вставки сокращает продолжительность допустимой перегрузки и времени плавления. При помощи остаточного коэффициента krw можно определить время, на протяжении которого предохранительная вставка при периодическом или непериодическом нагрузочном цикле сверх предварительно рассчитанного допустимого тока нагрузки Ip может работать с любым током перегрузки Ila без потери первоначальных свойств с течением времени.


Остаточный коэффициент kRW зависит от предварительной нагрузки V= Ieff/Ip - (отношения эффективного значения тока Ieff, протекающего через предохранитель во время нагрузочного цикла, к допустимому току нагрузки Ip), а также от частоты перегрузок F. Графически указанная зависимость представляется двумя кривыми (рис. 2.11): kRW1 = f (V), при F = частые ударные токи / токи нагрузочного цикла > 1/ неделю; kRW2 = f (V), при F = редкие ударные токи / токи нагрузочного цикла < 1/ неделю.


После определения графическим способом коэффициента kRW1 (kRW2) можно определить сокращенную продолжительность допустимой нагрузки tsc по выражению:


tsc = kRW1 (kRW2) ⋅ ts


Уменьшение времени плавления предохранительной вставки tsy при предварительной нагрузке определяется по вычисленному значению V при помощи заданной кривой kR3 = f (V) (рис. 2.11) по выражению:


tsy = kR3 ⋅ ts

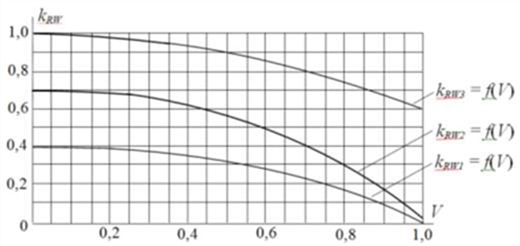

Зависимость остаточного коэффициента от коэффициента предварительной нагрузки





Рис. 2.11. Зависимость остаточного коэффициента от коэффициента предварительной нагрузки





Выпрямители переменного тока работают часто не с непрерывной, а с переменными нагрузками, которые могут также кратковременно превышать расчетный ток выпрямителя переменного тока.


Для случая переменной нагрузки классифицированы четыре типичных вида нагрузки для не изменяющегося с течением времени режима работы предохранительных вставок:


-              непрерывная нагрузка (рис. 2.12);


-              неизвестная переменная нагрузка, однако с известным максимальным током (рис. 2.13);


-              переменная нагрузка с известным нагрузочным циклом (рис. 2.14);


-              случайная ударная нагрузка из предварительной нагрузки с неизвестной последовательностью ударных импульсов (рис. 2.15).


Определение требуемого расчетного тока IP предохранительной вставки для каждого из четырех видов нагрузки осуществляется в два этапа:


1. Определение расчетного тока IP на основе эффективного значения Ieff тока нагрузки:


IР > Ieff ⋅(1/ ku ⋅ kq ⋅ kл ⋅ ki ⋅ k).              (2.13)


2. Проверка допустимой продолжительности перегрузки блоками тока, которые превышают допустимый рабочий ток предохранителя IP/, с использованием выражения:


kRW ⋅ ts ≥ tk,              (2.14)


где tK - продолжительность перегрузки.


Если полученная продолжительность перегрузки окажется меньшей, чем соответствующая требуемая продолжительность перегрузки, то следует выбрать предохранительную вставку с более высоким расчетным током Ip (с учетом расчетного напряжения Up и допустимого полного джоулевого интеграла) и повторить проверку.


Пример выбора предохранителя



Другие статьи:

Особенности низковольтного светодиодного освещения
Критерии выбора бесперебойника для газового котла
Бесперебойное питание котла на несколько суток и недорого - это реально!
